Z Series OCZZ850M - Alimentatore PC OCZ Technology - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Alimentazione PC ATX modulare
Marca	OCZ Technology
Modello	Z Series OCZZ850M
Potenza nominale	850 W
Certificazione di efficienza	80+ Gold
Fattore di forma	ATX (150 x 86 x 160 mm)
Peso	2,5 kg
Tensione di ingresso	100-240 V AC, 10-5 A, 50-60 Hz
PFC attivo	Sì
Protezione contro le sovratensioni	OVP, UVP, OCP, OPP, SCP
Raffreddamento	Ventola 135 mm a controllo termico
Connettori modulari	Sì (cavi piatti)
Connettore principale	20+4 pin ATX
Connettore CPU	2 x 4+4 pin (EPS12V)
Connettori PCIe	4 x 6+2 pin
Connettori SATA	8
Connettori Molex	4
Connettore Floppy	1
Manutenzione e pulizia	Spolverare la ventola e le griglie ogni 6 mesi con un panno asciutto o aria compressa
Sicurezza	Non aprire, rischio di scossa elettrica; utilizzare solo con prese messe a terra
Ricambi e riparabilità	Ventola e cavi modulari disponibili come ricambi; riparazione da affidare a un professionista
Informazioni generali	Garanzia del produttore 5 anni, compatibile con le norme ErP Lot 6 2013

Domande frequenti - Z Series OCZZ850M OCZ Technology

Come installare correttamente l'alimentazione OCZ Z Series OCZZ850M?

Posizionare l'alimentazione nel case, avvitarla con le 4 viti in dotazione. Collegare il cavo principale 20+4 pin sulla scheda madre, i cavi CPU 4+4 pin, poi i cavi PCIe per la scheda grafica e i cavi SATA/Molex per le periferiche. Assicurarsi che l'interruttore sia su Off prima di collegare il cavo di alimentazione.

Questa alimentazione è modulare?

Sì, il modello OCZZ850M è modulare, ciò significa che si collegano solo i cavi necessari, riducendo l'ingombro nel case e migliorando il flusso d'aria.

Qual è la garanzia dell'OCZ Z Series OCZZ850M?

La garanzia del produttore è di 5 anni. Per qualsiasi reclamo, conservare la prova d'acquisto e contattare il servizio clienti OCZ.

Questa alimentazione è compatibile con una scheda grafica di fascia alta?

Sì, con 4 connettori PCIe 6+2 pin e una potenza di 850W, può alimentare la maggior parte delle schede grafiche di fascia alta, inclusi i modelli a doppia GPU.

Qual è l'efficienza energetica di questa alimentazione?

È certificata 80+ Gold, che garantisce un'efficienza di almeno 87% al 20% di carico e 90% al 50% di carico, riducendo le perdite di energia e il calore prodotto.

La ventola è silenziosa?

Sì, la ventola da 135 mm utilizza un controllo termico intelligente: rimane spenta o gira a bassa velocità fino a circa il 30% di carico, rendendola quasi impercettibile in uso normale.

Posso utilizzare i cavi modulari di altre alimentazioni OCZ?

No, è fortemente sconsigliato mescolare i cavi modulari di diversi modelli, poiché la pinout può differire e danneggiare l'alimentazione o i componenti.

Cosa fare se l'alimentazione non si accende?

Verificare che l'interruttore sia su On, che il cavo di alimentazione sia ben inserito e che la presa funzioni. Provare con un altro cavo. Se non succede nulla, l'alimentazione potrebbe essere difettosa: contattare l'assistenza tecnica.

Questa alimentazione è adatta per l'utilizzo nel mining di criptovalute?

Sì, la sua potenza di 850W e le sue protezioni (OVP, UVP, OCP, OPP, SCP) la rendono adatta. Tuttavia, per carichi continui elevati, assicurarsi di una buona ventilazione.

Come pulire l'alimentazione?

Scollegarla e attendere 15 minuti. Utilizzare un panno morbido o aria compressa per rimuovere la polvere dalle griglie e dalla ventola. Non aprire mai il case dell'alimentazione.

MANUALE UTENTE Z Series OCZZ850M OCZ Technology

Specifiche tecniche 18

Installazione dell'alimentatore 19

Connettori 20

Risoluzione dei problemi/Garanzia e RMA 21

RUSSIAN

DESCRIZIONE E ILLUSTRAZIONE DEI CONNETTORI

INSTALLAZIONE DELL'ALIMENTATORE

NOTA: Per installare il nuovo alimentatore sarà necessario un cacciavite a stella.

Per installare un nuovo alimentatore è necessario prima rimuovere quello installato. Procedere come segue:

1. Scollegare il cavo di alimentazione AC dall'alimentatore da sostituire.
2. Assicurarsi di scollegare tutti gli altri cavi dal PC e rimuovere la copertura del case. Rimuovere eventuali viti di tenuta della copertura; le specifiche variano a seconda del modello del case.
3. Scollegare l'alimentatore da tutti gli altri componenti del PC, assicurarsi che tutti i connettori siano scollegati.
4. Adesso è possibile rimuovere le viti che fissano l'alimentatore al case; solitamente sono quattro viti sul retro del case. Dopo la rimozione di tutte le viti, rimuovere lentamente l'alimentatore dal case. Fare attenzione a non danneggiare altri componenti durante questa procedura.

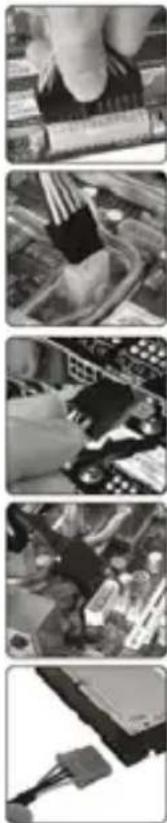

INSTALLAZIONE DEL NUOVO ALIMENTATORE E ALIMENTATORE CON RAFFREDDAMENTO

1. Posizionare il nuovo alimentatore nell'apposito spazio del case e fissarlo avvitando le quattro viti sul retro dell'alimentatore.
2. Guidare il connettore atx 24-pin nel case e collegarlo alla scheda madre. Se la scheda madre supporta solo un jack 20-pin, collegare solo la porzione 20-pin del connettore alla scheda madre.
3. Collegare il cavo di alimentazione 8-pin alla scheda madre. Se la scheda madre supporta solo un jack 4-pin, collegare solo il lato destro del connettore alla scheda madre.
4. Se si utilizza una scheda video con un connettore 6-pin, collegare il rispettivo connettore al jack sulla scheda. Se la scheda supporta più di un jack, collegare il secondo connettore 6-pin. Se la scheda ha un jack 8-pin montato, utilizzare i due pin aggiuntivi a fianco al connettore 6-pin per formare un connettore 8-pin.
5. Procedere con il collegamento di tutti i connettori Molex e SATA ai dischi rigidi e ai lettori ottici.
6. Collegare eventuali altri componenti che richiedono alimentazione all'apposito connettore, cioè ventole e/o illuminazione del case.
7. Adesso è possibile riposizionare la copertura sul case, o inizialmente lasciarlo aperto, mentre si verifica che tutto funzioni correttamente.
8. Collegare lo schermo, la tastiera, il mouse, gli altoparlanti, la stampante e qualsiasi altra periferica al computer.
9. Collegare il cavo di alimentazione principale AC al retro dell'alimentatore e accendere il computer.
10. Se tutto funziona correttamente e non si è ancora riposizionata la copertura del case, spegnere il computer e riposizionarla.

DESCRIZIONE E ILLUSTRAZIONE DEI CONNETTORI

Connettore di alimentazione principale (24-pin) Co

CI-Express (6+2Pin)

Colore	Segnale	Pin
Giallo	+12VDC	1
Giallo	+12VDC	2
Giallo	+12VDC	3
Nero	COM	4
Nero	COM	5
Nero	COM	6
Nero	COM	7
Nero	COM	8

Connettore alimentazione ATA seriale Connettore

Connettore periferica (4 Pin)

Connettore CPU +12V (4+4 Pin)

Colore	Segnale	Pin
Nero	COM	1
Nero	COM	2
Nero	COM	3
Nero	COM	4
Giallo	+12VDC	5
Giallo	+12VDC	6
Giallo	+12VDC	7
Giallo	+12VDC	8

Connettore Floppy Disk (4-pin)

Farbe	Signal	Pin
Rosso	+5VDC	1
Nero	COM	2
Nero	COM	3
Giallo	+12VDC	4

Se si verificano problemi con il nuovo alimentatore, controllare i seguenti passi di risoluzione dei problemi o consultare il venditore presso il quale è stato effettuato l'acquisto del prodotto.

Attenzione: Intervenire su dispositivi elettrici può esporre a rischio di morte. Se non si ha dimestichezza con i passi indicati, consultare un professionista. Se l'alimentatore mostra tracce di fumo, cavi rotti o è stato esposto a liquidi, non dovrà per alcuna ragione essere messo in funzione.

Se si è installato un nuovo alimentatore e la macchina non si avvia più, controllare i seguenti passi:

1. Assicurarsi che l'ingresso AC sia correttamente collegato e che la presa fornisca alimentazione. [ Provare un altro dispositivo nella presa elettrica per verificare che funzioni correttamente.]
2. Controllare che tutti i connettori dell'alimentatore siano correttamente collegati alla scheda madre.
3. I cavi dell'interruttore di alimentazione del case sono correttamente collegati alla scheda madre?
4. Assicurarsi che non ci siano corto circuiti nei sistemi che potrebbero risultare da hardware difettoso o connettori mal posizionati.
5. Se non si è sicuri, rimuovere tutte le parti e lasciare soltanto la scheda madre con l'alimentatore. Scollegare tutte le spine, controllarle e poi collegarle nuovamente nelle rispettive prese.

Per ulteriore assistenza, vistitare il sito:

http://www.ocztechnology.com/support/ticket.html

5- Garanzia

L'Alimentatore OCZ Z Series è coperto dalla migliore Garanzia triennale del settore. Questo prodotto è garantito per l'assenza di difetti di materiale e lavorazione per un periodo di [5] anni dalla data di acquisto. Se si dovessero notare dei difetti durante questo periodo, contattare OCZ Technology per l'assistenza e usufruire della garanzia.

Per inoltrare una richiesta di autorizzazione a rendere prodotti [RMA], è possibile inoltrare una semplice richiesta tramite il nostro sito web su: http://www.ocztechnology.com/support/ticket.html
