HD70-79 - Asciugatrice HAIER - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo HD70-79 HAIER in formato PDF.
| Tipo di prodotto | Asciugatrice a condensazione |
| Modello | HD70-79 |
| Marchio | Haier |
| Capacità di carico | 7 kg |
| Dimensioni (L x P x A) | 60 x 60 x 85 cm |
| Peso netto | 38 kg |
| Alimentazione elettrica | 220-240 V, 50 Hz |
| Potenza assorbita | 2200 W |
| Classe energetica | B |
| Consumo energetico annuo | 504 kWh |
| Rumorosità | 65 dB(A) |
| Tipologia di asciugatura | Condensazione |
| Programmi di asciugatura | Cotone, Sintetici, Misti, Lana, Delicati, Risparmio energetico, Asciugatura rapida |
| Opzioni | Avvio ritardato, Sicurezza bambini, Segnalazione fine ciclo, Asciugatura a tempo |
| Sistema di filtrazione | Filtro a lanugine e condensatore |
| Serbatoio acqua di condensa | 3 L |
| Pulizia del filtro | Dopo ogni ciclo |
| Pulizia del condensatore | Periodicamente, secondo le istruzioni |
| Manutenzione generale | Pulire il filtro, svuotare il serbatoio, pulire il condensatore |
| Disponibilità pezzi di ricambio | 10 anni dalla data di acquisto |
| Garanzia | 2 anni (salvo estensione) |
Domande frequenti - HD70-79 HAIER
Domande degli utenti su HD70-79 HAIER
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Asciugatrice in formato PDF gratuitamente! Trova il tuo manuale HD70-79 - HAIER e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. HD70-79 del marchio HAIER.
MANUALE UTENTE HD70-79 HAIER
Istruzioni di sicurezza 5
Installazione 6
Pannello di controllo 7
UTILIZZO DELL'ASCIUGATRICE
Sezione dei programmi ..... 9
Consumo e dati tecnici 10
Metodi di asciugatura ..... 11
MANUTENZIONE
Pulizia e manutenzione ..... 15
Codici del display e risoluzione dei problemi .... 17

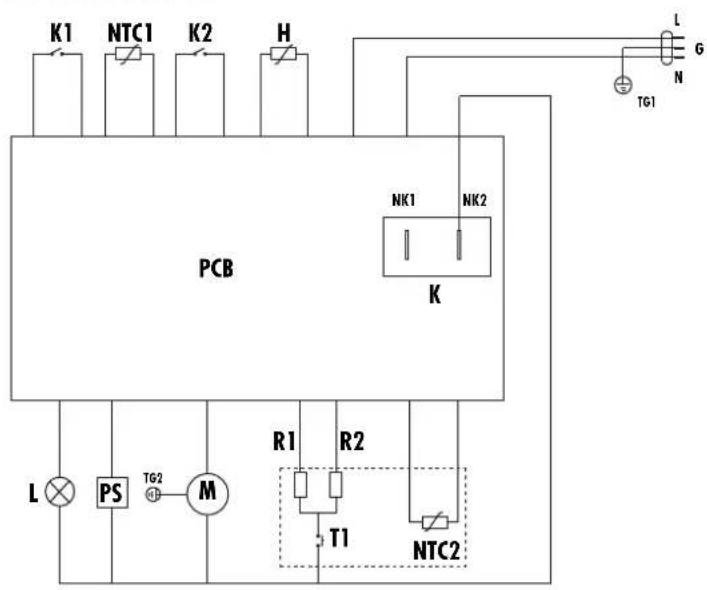

Schema del circuito ..... 18 eletrico
LEGENDA
Si
No
Facoltativo
Per ragioni di sicurezza, tutte le istruzioni di questo manuale che riportano questo simbolo di avvertimento devono essere eseguite in modo rigoroso
Leggere le istruzioni
SMALTIMENTO
Non smaltire le apparecchiature elettriche insierne ai rifiuti urbani, utilizzare gli appositi centri di raccolta. Contattare l'amministrazione locale per informazioni sui sistemi di raccolta disponibili. Qualora le apparecchiature elettriche dovessero essere smaltite in discarica, è possibile che sostanze pericolose si infiltrino nelle falde acquifere ed entrino nella catena alimentare, danneggiando la salute e il benessere dei cittadini. All'atto della sostituzione di apparecchiature vecchie con apparecchiature nuove, il dettagliante è giuridicamente obbligato almeno a ritirare il vecchio apparecchio gratuitamente.
COMPONENTI
GRAZIE PER AVER ACQUISTATO QUESTO PRODOTTO
Leggere attentamente queste istruzioni prima di usare l'apparecchiatura. Le istruzioni contengono importanti informazioni che consentiranno di utilizzare.
l'apparecchiatura al meglio e di assicurare installazione, uso e manutenzione corretti e sicuri.
Conservare questo manuale in un luogo accessibile in modo da potervi sempre fare riferimento per utilizzare l'apparecchiatura in modo sicuro e corretto.
Se si vende, regala, o si lascia nella vecchia casa l'apparecchiatura in caso di trasloco, assicurarsi di consegnare il manuale al nuovo proprietario in modo che egli possa familiarizzare con l'apparecchiatura e con le relative istruzioni di sicurezza.
ACCESSORI
Controllare la presenza di accessori e documentazione in base all'elenco seguente:
1x Manuale utente
1x Tubo di scarico
1x Scheda di garanzia (facoltativa)
4 PRIMA DELL'USO
PREPARAZIONE
PREPARARE L'ASCIUGATRICE
Rimuovere tutti i materiali di imballaggio per evitare qualsiasi instabilità, inclusa la base di polistirolo
Pannello di controllo
Porta dell'asciugatrice
Serbatoio di raccolta dell'acqua
Portello di accesso al condensatore
Cavo di alimentazione.
Piede regolabile
Questo diagramma può differire leggermente dalla configurazione dell'asciugatrice acquistata a causa di miglioramenti tecnici.
! ISTRUZIONI DI SICUREZZA
PRIMA DI ACCENDERE L'APPARECCHIATURA PER LA PRIMA VOLTA
COSA FARE ...
√ ... assicurarsi che l'apparecchiatura sia installata e messa a terra da una persona qualificata nel rispetto delle norme nazionali per evitare il pericolo di scosse elettriche ed assicurare la stabilità durante l'utilizzo.
... prima dell'uso installare l'asciugatrice correttamente seguendo le istruzioni di installazione.
☑ ... mantenere le aree circostanti prive di sporco e polvere.
√ ... utilizzare una presa separata con messa a terra per l'alimentazione elettrica.
√ ... assicurarsi che l'impianto elettrico soddisfi i requisiti espressi nella sezione di questo manuale dedicata all'installazione.
☑ ... evitare il pericolo di incendio o di scosse elettriche.
☑ ... assicurarsi che non vi siano tappeti che ostruiscono le aperture.
COSA NON FARE ...
... installare o immagazzinare l'apparecchiatura all'aperto in un luogo umido, o in un'area che può essere soggetta a perdite d'acqua come sotto o vicino a un lavandino. Nel caso di una perdita d'acqua fare asciugare l'apparecchiatura in modo naturale.
☐ ... azionare l'asciugatrice se vi sono parti mancanti o danneggiate.
☐ ... conservare benzina o altri gas o liquidi infiammabili vicino all'apparecchiatura.
☐ ... utilizzare un adattatore o una prolunga.
... collegare l'apparecchiatura all'alimentazione elettrica prima del completamento dell'installazione.
☐ ... riparare o sostituire qualsiasi parte dell'apparecchio o tentare qualsiasi intervento a meno che non venga specificamente consigliato nelle istruzioni di manutenzione destinate all'utente o nelle istruzioni di riparazione destinate all'utente che si è in grado di comprendere ed eseguire.
DURANTE L'USO QUOTIDIANO DELL'APPARECCHIATURA
COSA FARE ...
√ ... aspettare finché l'asciugatrice non si ferma completamente prima di accedere al tamburo per evitare rischi. Non tentare mai di prendere il bucato dall'asciugatrice quando il tamburo è in movimento
√ ... pulire lo schermo prima o dopo ogni carico
... rimuovere la porta dell'asciugatrice per prevenire
√ intrappolamenti accidentali prima che l'apparecchiatura venga rimossa dal servizio.
√ ... scollegare l'apparecchiatura prima di eseguire qualsiasi manutenzione o riparazione. Tirare la spina e non il cavo elettrico quando si stacca l'apparecchiatura dall'alimentazione elettrica.
... lavare articoli che sono stati sporcati con sostanze quali olio da cucina, acetone, alcol, benzina, kerosene, smacchiatori, trementina, cere e prodotti per la rimozione della cera in acqua calda con una dose ulteriore di detersivo prima di asciugarli nell'asciugatrice.
... assicuiarsi che l'apparecchiatura non venga utilizzata da persone con capacità fisiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza che non vengano supervisionate e istruite da una persona responsabile della loro sicurezza.
√ ... supervisionare i bambini per assicurarsi che non giochi con l'apparecchiatura.
COSA NON FARE ...
... sedersi sull'asciugatrice.
... manomettere i comandi..
... asciugare oggetti sporchi nell'asciugatrice.
... asciugare articoli quali gommapiuma o schiuma di lattice, cuffie per la doccia, tessuti impermeabili, articoli rivestiti di gomma e cuscini riempiti con fiocchi di gommapiuma.
... asciugare articoli che sono stati precedentemente puliti, lavati o macchiati di benzina, solventi di pulizia, kerosene, cere, ecc. Non conservare gli articoli macchiati di benzina, solventi di pulizia, kerosene, cere, ecc. sopra o vicino all'asciugatrice. Queste sostanze emanano vapori che possono incendiarsi o esplodere.
... utilizzare il calore per asciugare articoli che contengono plastica, gomma o materiali simili, o articoli contenenti piume, per evitare il rischio di incendio.
☐ ... arrestare l'asciugatrice prima del termine del ciclo di asciugatura a meno che tutti gli articoli non vengano rimossi rapidamente e sparsi in modo da dissipare il calore.
INSTALLAZIONE
ISTRUZIONI DI BASE
Per assicurare il funzionamento normale dell'asciugatrice, prestare attenzione alle seguenti istruzioni:
- L'asciugatrice deve essere perfettamente orizzontale rispetto al pavimento. Il fondo è dotato di piedi regolabili. Regolare i 4 piedi per livellare l'apparecchiatura prima dell'utilizzo,
Controllare se l'asciugatrice ha subito danni durante il trasporto. Non utilizzare l'asciugatrice se danneggiata. Se l'apparecchiatura è danneggiata, contattare il proprio fornitore. L'asciugatrice deve essere tenuta al riparo da sostanze infiammabili.
L'ambiente circostante deve essere asciutto e ventilato.
Per consentire all'asciugatrice di funzionare al meglio, la temperatura circostante non deve essere più bassa di 10 °C, né più alta di 35 °C.
INSTALLAZIONE DELLO SCARICO
Durante l'asciugatura del bucato, l'acqua condensata viene raccolta automaticamente nel serbatoio di raccolta dell'acqua dell'asciugatrice, pertanto l'acqua deve essere rimossa dal serbatoio dopo ogni ciclo di asciugatura. Se l'asciugatrice viene installata nei pressi di uno scarico, è possibile scaricare l'acqua condensata direttamente nello scarico mediante il tubo di scarico fornito ed evitare di svuotare ogni volta il serbatoio.
Per collegare il tubo di scarico seguire la seguente procedura:
- Rimuovere il tubo di scarico dal giunto.
- Inserire il tubo di scarico nel punto indicato.
- Prendere il tubo di scarico accessorio.
- Fissare il tubo di scarico sul giunto.
Nota: Il foro di scarico non deve trovarsi a più di 1.0 metri dal pavimento
COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA
Prima di collegare l'asciugatrice all'alimentazione elettrica, controllare che:
La presa di corrente sia adatta alla potenza massima dell'asciugatrice (per sicurezza, i fusibili del circuito di alimentazione devono essere di almeno 15 A).
→ La tensione deve soddisfare tale requisito.
La presa di corrente deve essere in grado di accogliere la spina dell'asciugatrice.
→ Collegare l'apparecchiatura ad una presa di corrente messa a terra.
A Pulsante di accensione
B Manopola programmi
c Pulsante avvio/pausa
D Pulsante di segnalazione
E Pulsante antipiega
F Pulsante capi delicati
G Pulsante posponi
H Display di manutenzione
1 Display
J Display di manutenzione
FUNZIONI OPERATIVE
A → Pulsante di accensione → Premere questo pulsante per accendere l'asciugatrice. Premerlo nuovamente per spegnerla. Premere con delicatezza questo pulsante per 2 secondi per spegnere l'asciugatrice, i pulsanti rispondono ad una pressione leggera.
B → Manopola programmi → Girare questa manopola per scegliere il programma di asciugatura desiderato. Questo tipo di asciugatrice dispone di 11 programmi. Per la descrizione dettagliata dei programmi, fare riferimento alla sezione "programmi" a pagina 9. Quando il programma di asciugatura viene selezionato, l'indicatore corrispondente si accende.
C → Pulsante avvio/pausa – Premere questo pulsante per avviare l'asciugatrice. Premendo nuovamente questo pulsante durante il funzionamento dell'asciugatrice, l'indicatore e il display cominceranno a lampeggiare e l'asciugatrice andrà in pausa. Premere nuovamente il pulsante per riavviare il programma.
D → Pulsante di segnalazione – Quando il ciclo di asciugatura è terminato, viene emesso un segnale acustico. Toccare questo pulsante per far terminare il suono.
E → Pulsante antipiega – Se viene selezionata questa funzione supplementare, la fase antipiega al termine del ciclo di asciugatura viene prolungata di 60 minuti. Durante la fase antipiega il bucato può essere rimosso in qualsiasi momento.
F → Pulsante capi delicati → Durante un programma, la temperatura e la potenza dell'asciugatura diminuiscono ed il tempo di asciugatura aumenta per aver cura dei capi delicati.
PANNELLO DI CONTROLLO
| G | Pulsante posponi | – Premere ripetutamente questo pulsante prima di avviare il programma per inserire l'ora desiderata per lo spegnimento dell'apparecchiatura. È possibile posporla da 1 a 19 ore per intervalli di 1 ora. Una volta trascorse le 19 ore, la posposizione si spegne. Dopo aver impostato la posposizione, premere il pulsante "avvio/pausa" per avviare il conto alla rovescia (l'indicatore lampeggia). |
| H | Display di manutenzione | – Pulire serbatoioImportante: Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell'acqua condensata (vedere sezione “pulizia e manutenzione” a pagina 15). |
| I | Display | – Il display mostra il tempo di asciugatura rimanente del programma, la posposizione e le altre informazioni relative.Nota: Il tempo rimanente per avviare un programma è il tempo predefinito del programma stesso. Durante il funzionamento, con variazione di fattori quali il contenuto di umidità. Il tempo rimanente effettivo verrà regolato automaticamente finché non sarà stato raggiunto il risultato di asciugatura desiderato ed il programma non sarà completato. |
| J | Display di manutenzione | – Pulire filtroImportante: Dopo ogni ciclo di asciugatura, pulire il filtro (vedere sezione “pulizia e manutenzione” a pagina 15). |
| E+F | Combinazione pulsanti per funzione di blocco bambini | – Premendo i pulsanti "antipiega" e "delicato" per 3 secondi dopo avere avviato un programma, viene attivato il blocco dei pulsanti. Il display mostra alternativamente il tempo rimanente del programma ed il blocco. Tranne il pulsante di alimentazione, i restanti pulsanti non funzionano. Per annullare il blocco, premere nuovamente i due pulsanti per 3 secondi.Attenzione: Quando il programma termina oppure l'alimentazione elettrica viene interrotta durante un programma, la funzione di blocco bambini viene disattivata. |
SELEZIONE DEI PROGRAMMI
PROGRAMMI
| GRADO DI ASCIUGATURAPROGRAMMA TIPO DI CAPI | CARICO MAX.HD70-79/HD80-79 | |||
 | Extra asciutto | Stoffe di cotone pesante, lenzuola, abiti | 7kg/8kg | |
| Pronto da indossare | Stoffe di cotone, lenzuola, cappotti | 7kg/8kg | ||
| Umido | Stoffe di cotone normali | 7kg/8kg | ||
4  | Extra asciutto | Stoffe sintetiche pesanti | 4 kg | |
| Pronto da indossare | Stoffe sintetiche normali | 4 kg | ||
| Pronto da stirare | Stoffe sintetiche normali | 4 kg | ||
7  | Timer 30 min. | Stoffe pesanti che hanno bisogno diasciugare ulteriormente | 7kg/8kg | |
| Timer 20 min. | Stoffe pesanti che hanno bisogno diasciugare ulteriormente | 7kg/8kg | ||
 | Pronto da indossare | Programma speciale per il trattamentodella lana con aria calda | 1 kg | |
| Rinfrescare/arieggiare | / | 7kg/8kg | ||
| Timer 20 min. | Stoffe di cotone pesante, lenzuola, abiti | 7kg/8kg | ||
*) EN 61121 impostazione programma di prova.
**) Programma speciale per trattare brevemente i capi in lana con aria calda, dopo averli asciugati normalmente, indossati o conservati per lunghi periodi. Rimuovere immediatamente le stoffe dopo l'asciugatura.
ATTENZIONE
La parte finale di un ciclo di asciugatura non prevede calore (ciclo di raffreddamento) per assicurare che i capi raggiungano una temperatura sufficientemente bassa da non danneggiarli.
10 UTILIZZO DELL'ASCIUGATRICE
CONSUMO e DATI TECNICI
TABELLA DEI CONSUMI
I tempi del ciclo di asciugatura vanno intesi a titolo informativo. Il tempo effettivo può variare a causa delle diverse condizioni specifiche.
| PROGRAMMA | CARICO HD70-79/HD80-79 HD70-79/HD80-79 | TEMPO DI ASCIUGATURACONSUMO DI ENERGIA | |||
 | 1 | → [IMAGE] | 7kg/8kg | 4.19kWh/4.79kWh | 150 min |
| 2 | → [IMAGE] (*) | 7kg/8kg | 3.92kWh/4.49kWh | 140 min | |
| 3 | → [IMAGE] | 7kg/8kg | 3.02kWh/3.45kWh | 130 min | |
 | 4 | → [IMAGE] | 4 kg | 1.98 kWh | 130 min |
| 5 | → [IMAGE] | 4 kg | 1.68 kWh | 120 min | |
| 6 | → [IMAGE] | 4 kg | 1.15 kWh | 110 min | |
 | 7 | → 30' | 7kg/8kg | 0.90 kWh | 30 min |
| 8 | → 20' | 7kg/8kg | 0.60 kWh | 20 min | |
 | 9 | → [IMAGE] | 1 kg | 0.65 kWh | 25 min |
| 10 | → [IMAGE] | 7kg/8kg | 0.10 kWh | 30 min | |
| 11 | → [IMAGE] | 7kg/8kg | 0.82 kWh | 20 min | |
(*) EN 61121 impostazione programma di prova.
DATI TECNICI
| HD70-79/HD80-79 | ||
| Fonte di alimentazione | 220 - 240 V / 50 Hz | |
| Max. corrente di funzionamento (A) | 12 | |
| Carico nominale (kg) | 7/8 | |
| Programmi di asciugatura | 11 | |
| Max. potenza (W) | 2700 | |
| Potenza di asciugatura (W) | 2500 | |
| Dimensioni (HxLxP) (mm) | 850x655x595 | |
| Impermeabilità | IPX4 | |
METODI DI ASCIUGATURA
NOTA
Quest'asciugatrice è intesa solo per uso domestico. Non utilizzare per scopi diversi da quelli per cui è stata progettata. Seguire le istruzioni riportate sull'etichetta di ciascun capo ed asciugare solamente i capi che possono essere asciugati nell'asciugatrice.
PREPARAZIONE
Prima dell'uso, pulire eventuali depositi nel tamburo dell'asciugatrice con un panno bagnato.
Rimuovere i detriti sullo schermo del filtro per aumentare l'efficienza dell'asciugatura.
ALIMENTAZIONE ELETTRICA
Collegare l'asciugatrice all'alimentazione elettrica (220V - 240V\~/50Hz).
Prima di accendere l'asciugatrice, controllare che:
La tensione di alimentazione rispetti il valore indicato sulla targhetta.
La presa di alimentazione possa sopportare il carico di potenza massimo dell'asciugatrice.
La presa sia compatibile con la spina dell'asciugatrice. In caso contrario, sostituire il cavo di alimentazione o la presa in modo che risultino compatibili. La sostituzione del cavo di alimentazione deve essere effettuata da un professionista qualificato o da un nostro operatore autorizzato.
12 UTILIZZO DELL'ASCIUGATRICE
METODI DI ASCIUGATURA
ATTENZIONE
Non asciugare seta, piumini ed altre stoffe delicate per evitare di danneggiare il bucato.
PREPARARE | CAPI DA ASCIUGARE
- Verificare che i capi che si desidera asciugare possano essere asciugati con l'asciugatrice.
L'asciugatrice può asciugare solamente il bucato che è stato centrifugato. Non mettere bucato troppo bagnato nell'asciugatrice. - Vuotare le tasche da chiavi, monete, ecc. rimuovere accendini, fiammiferi ed oggetti decorativi duri (ad es. spille) e rimuovere le decorazioni non compatibili con l'asciugatura.
Chiudere chiusure lampo e gancetti, assicurarsi che i bottoni siano cuciti in modo resistente e mettere i capi di piccole dimensioni quali calzini, cinture, reggiseni, ecc. in un sacchetto a rete.
→ Spiegare grandi pezze di tessuto come lenzuola, copriletti, ecc.
Il bucato deve essere centrifugato quanto più possibile per risparmiare energia.
- Assicurarsi che il bucato possa essere asciugato nell'asciugatrice.
Le informazioni a riguardo sono riportate sulle etichette dei capi.
- Mettere il bucato nel tamburo in modo uniforme dopo averlo separato.
- Non sovraccaricare l'asciugatrice.
Gli ammorbidenti o prodotti simili devono essere utilizzati seguendo le istruzioni del produttore.
ACCENDERE L'ALIMENTAZIONE ELETTRICA
Premere il pulsante, l'asciugatrice verrà alimentata automaticamente.
METODI DI ASCIUGATURA
Per ottenere i migliori risultati di asciugatura, occorre selezionare il programma adatto i n base al tipo di capi da asciugare. Girare la manopola programmi per selezionare il programma desiderato.
SELEZIONARE LA FUNZIONE
Selezionare le funzioni facoltative in base alle proprie esigenze:
- Posponi avvio
- Capi delicati
- Antipiega
→Spegni segnalazione
ASCIUGATURA
Premere il pulsante "avvio/pausa". L'asciugatrice funzionerà secondo i programmi pre-impostati.
L'asciugatrice terminerà automaticamente di funzionare alla fine di un ciclo di asciugatura.
Sul display appare il segnale "end". Aprire la porta dell'asciugatrice e prendere il bucato.
Se il bucato non viene rimosso, l'asciugatrice avvierà automaticamente la protezione antipiega.
Durante il ciclo di protezione antipiega, il tamburo dell'asciugatrice funziona ad intervalli per mantenere il bucato separato.
Premere il pulsante di alimentazione per interrompere l'alimentazione elettrica e disinserire la spina.
- Centrifugare il bucato il più possibile in lavatrice prima di metterlo nell'asciugatrice.
- Non sovraccaricare l'asciugatrice.
- Sbattere il bucato in modo da aprirlo prima di inserirlo nell'asciugatrice.
- Scegliere un programma di asciugatura adatto. Assicurarsi che il bucato non venga asciugato più a lungo del necessario.
- Pulire lo schermo del filtro dopo ogni ciclo di asciugatura.
- Pulire il condensatore una volta al mese.
14 UTILIZZO DELL'ASCIUGATRICE
METODI DI ASCIUGATURA
TABELLA DELLE ISTRUZIONI DI LAVAGGIO
Materiale resistente
Stoffa delicata
Lavabile a 95 °C
Lavabile a 60 °C
Lavabile a 40 °C
Lavabile a 30 °C
Lavare a mano
Lavare a secco
Lana
Candeggiare in acqua fredda
Non candeggiare
Stirare a 200 °C
Stirare a 150 °C
Stirare a 100 °C
Non stirare
Pulizia a secco con qualsiasi solvente
Pulizia a secco con percloruro
Pulizia a secco con idrocarburi
Non pulire a secco
Asciugare disteso
Asciugare appeso
Asciugare su una grucciaSécher sur cintre
Asciugatrice, temperatura normale
Asciugatrice, temperatura bassa
Non asciugare a secco
RIFERIMENTI DI CARICO
| Lenzuolo singolo | Cotone | Circa 800g |
| Vestiti fibre diverse | / | Circa 800g |
| Giacche | Cotone | Circa 800g |
| Jeans | / | Circa 800g |
| Tute | Cotone | Circa 950g |
| Pigiami donna | / | Circa 200g |
| Camicie | / | Circa 300g |
| Calzini | Stoffe diverse | Circa 50g |
| Magliette | Cotone | Circa 300g |
| Biancheria intima | Stoffe diverse | Circa 70g |
PULIZIA E MANUTENZIONE
PULIRE L'ASCIUGATRICE
Asciugare il corpo dell'asciugatrice ed il pannello di controllo con un panno umido.
Ricordere di non utilizzare nessun solvente organico o agente corrosivo per evitare danni all'apparecchiatura.
ATTENZIONE
Non utilizzare l'asciugatrice se per la pulizia sono stati utilizzati prodotti chimici industriali.
PULIRE LO SCHERMO DEL FILTRO
Per assicurare una buona ventilazione durante l'asciugatura lo schermo del filtro deve essere pulito al termine di ogni programma di asciugatura.
- Aprire la porta.
- Rimuovere lo schermo del filtro dall'asciugatrice.
- Aprire lo schermo del filtro.
- Rimuovere i residui dallo schermo del filtro con un asciugamano bagnato.
Dopo averlo pulito, rimettere a posto lo schermo del filtro.
Durante il funzionamento dell'asciugatrice, il vapore si condensa in acqua che viene a sua volta raccolta nel serbatoio di raccolta dell'acqua. Svuotare il serbatoio di raccolta dell'acqua al termine del programma.
- Afferrare la maniglia e tirare il serbatoio per rimuoverlo.
Tenerlo orizzontale per evitare di rovesciare l'acqua. - Gettare l'acqua è rimettere a posto il serbatoio.
Nota: Non utilizzare l'acqua (non berla né utilizzarla per la preparazione di cibo).
Se il serbatoio non viene svuotato, l'asciugatrice emette un allarme ogni volta che il serbatoio è pieno. In quel caso l'indicatore si accende e l'asciugatrice va in pausa. Non si riavvia finché il serbatoio non viene svuotato e riposizionato.
PULIZIA E MANUTENZIONE
PULIRE IL TAMBURO
Dopo che l'asciugatrice è stata in funzione per un certo tempo, i detersivi o il calcare contenuto nell'acqua formeranno un deposito quasi invisibile all'interno del tamburo.
Il condensatore deve essere pulito ogni mese. Spegnere l'alimentazione elettrica e rimuovere la spina prima di effettuare la pulizia:
- Sbloccare ed aprire lo sportello di manutenzione.
- Girare le leve una verso l'altra. Estrarre la maniglia/il dispositivo di raffreddamento.
- Pulire con cura la maniglia/il dispositivo di raffreddamento, far sgocciolare tutta l'acqua, quindi pulire le guarnizioni.
- Rimettere a posto la maniglia/dispositivo di raffreddamento con la maniglia verso il basso, girare entrambe le leve nella direzione opposta, chiudere e bloccare lo sportello di manutenzione.
Nota: Non utilizzare strumenti appuntiti per pulire lo scambiatore di calore, per non comprometterne le prestazioni.
CODICI DEL DISPLAY E RISOLUZIONE DEI PROBLEMI
CODICI DEL DISPLAY
| CODICI | SOLUZIONICAUSE | |
| F2 | → Errore della pompa di scarico. | – Contattare il centro assistenza. |
| F3 | → Il circuito del sensore termico (vicino al dispositivo di riscaldamento) è aperto o in cortocircuito. | – Contattare il centro assistenza. |
| F4 | → La temperatura del bucato nel tamburo non cambia. | – Contattare il centro assistenza. |
| E6 | → Il filtro è pieno. | – Pulire il filtro. |
| F9 | → Il circuito del sensore termico (vicino al dispositivo di riscaldamento) è aperto o in cortocircuito. | – Contattare il centro assistenza. |
RISOLUZIONE DEI PROBLEMI
Le seguenti circostanze non rappresentano un problema. Non contattare il centro assistenza finché il problema non è stato confermato.
PROBLEMA
SOLUZIONICAUSE
| L'asciugatrice non si riesce ad attivare. | Collegamento all'alimentazione elettrica carente.Mancanza di alimentazione..Nessun programma di asciugatura impostato.L'apparecchiatura non è stata accesa.Il serbatoio di raccolta dell'acqua è pieno.La porta dell'asciugatrice non è chiusa correttamente. | Controllare il collegamento all'alimentazione elettrica.Controllare l'alimentazione elettrica.Impostare un programma di asciugatura.Assicurarsi che l'apparecchiatura sia accesaSvuotare il serbatoio di raccolta dell'acqua.Chiudere correttamente la porta dell'asciugatrice.. |
| L'asciugatrice non si riesce ad attivare e il display segnala "end". | Il bucato raggiunto la condizione definita dalle impostazioni del programma.Non c'è bucato nel tamburo. | Assicurarsi di aver impostato il programma adeguato.Verificare la presenza di bucato nel tamburo. |
| Il tempo di asciugatura è troppo lungo ed i risultati non sono soddisfacenti. | L'impostazione del programma non è corretta.Lo schermo del filtro non è stato pulito.Il condensatore è bloccato.L'asciugatrice è sovraccarica.Il bucato è troppo bagnato.Il condotto di scarico è bloccato.. | Assicurarsi che il programma sia impostato correttamente.Pulire lo schermo del filtro.Pulire il condensatore.Ridurre la quantità di bucato nel tamburo.Centrifugare il bucato prima di asciugarlo..Controllare il condotto di scarico e sbloccarlo. |
| Il tempo rimanente indicato dal display si ferma o salta | Il tempo rimanente viene regolato e corretto continuamente ed automaticamente sulla base dei seguenti fattori:Tipo di bucato.Quantità di bucato.Livello di centrifuga del bucatoTemperatura ambiente. | La regolazione automatica è un'operazione normale. |
18 MANUTENZIONE
SCHEMA DEL CIRCUITO ELETTRICO
SCHEMA DEL CIRCUITO ELETTRICO
R1: Riscaldamento 1
R2: Riscaldamento 2
L: Lampada
PCB: Circuito stampato
K: Relè linea nullo
TI: Interruzione termica
NTC1: Sensore di temperatura
NTC2: Sensore di temperatura
PS: Pompa di scarico
K1: Interruttore porta
K2: Interruttore livello dell'acqua
H: Sensore di umidità
M: Motorer
DETTAGLI DI SICUREZZA SPINA BS (PER IL REGNO UNITO
Questo apparecchio deve essere messo a terra. Poiché i colori dei fili dell'apparato potrebbero non corrispondere ai segni colorati che identificano i terminali della spina, procedere come segue: I fili verde e giallo devono essere collegati al terminale della spina contraddistinto dalla lettera E o dal simbolo di terra oppure colorato di verde o di giallo. Il filo blu deve essere collegato al terminale contrassegnato dalla lettera N o colorato di nero. Il filo marrone deve essere collegato al terminale contrassegnato
dalla lettera L o colorato di rosso. Se viene utilizzata una spina da 13 ampere (BS1363)
utilizzare un fusibile BS1362 da 13 A.
Verde e giallo
(terro)
Marrone
(attivo)
Blu (neutro)
Haier
HD70-79/HD80-79
CONDENSER TUMBLE DRYER
- UTILIZZO DELL'ASCIUGATRICE
- MANUTENZIONE
- LEGENDA
- SMALTIMENTO
- COMPONENTI
- GRAZIE PER AVER ACQUISTATO QUESTO PRODOTTO
- ACCESSORI
- PRIMA DELL'USO
- PREPARAZIONE
- PREPARARE L'ASCIUGATRICE
- ! ISTRUZIONI DI SICUREZZA
- PRIMA DI ACCENDERE L'APPARECCHIATURA PER LA PRIMA VOLTA
- COSA FARE ...
- COSA NON FARE ...
- DURANTE L'USO QUOTIDIANO DELL'APPARECCHIATURA
- INSTALLAZIONE
- ISTRUZIONI DI BASE
- INSTALLAZIONE DELLO SCARICO
- COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA
- FUNZIONI OPERATIVE
- PANNELLO DI CONTROLLO
- SELEZIONE DEI PROGRAMMI
- ATTENZIONE
- UTILIZZO DELL'ASCIUGATRICE
- CONSUMO e DATI TECNICI
- METODI DI ASCIUGATURA
- NOTA
- ALIMENTAZIONE ELETTRICA
- UTILIZZO DELL'ASCIUGATRICE
- PREPARARE | CAPI DA ASCIUGARE
- ACCENDERE L'ALIMENTAZIONE ELETTRICA
- SELEZIONARE LA FUNZIONE
- ASCIUGATURA
- UTILIZZO DELL'ASCIUGATRICE
- TABELLA DELLE ISTRUZIONI DI LAVAGGIO
- PULIZIA E MANUTENZIONE
- PULIRE L'ASCIUGATRICE
- PULIRE LO SCHERMO DEL FILTRO
- PULIRE IL TAMBURO
- CODICI DEL DISPLAY E RISOLUZIONE DEI PROBLEMI
- RISOLUZIONE DEI PROBLEMI
- MANUTENZIONE
- SCHEMA DEL CIRCUITO ELETTRICO
- DETTAGLI DI SICUREZZA SPINA BS (PER IL REGNO UNITO
- Haier
Marca : HAIER
Modello : HD70-79
Categoria : Asciugatrice
