Tipo di prodotto	Lavastoviglie
Marca	Indesit
Modello	DVG 622
Dimensioni (L × A × P)	60 × 85 × 60 cm
Peso netto	45 kg
Alimentazione elettrica	220-240 V / 50 Hz
Consumo energetico	Classe A+ (ciclo eco)
Numero di coperti	12
Livello sonoro	49 dB(A)
Programmi di lavaggio	Eco, Intensivo, Rapido, Normale, Prelavaggio
Consumo d'acqua per ciclo	10 L (ciclo eco)
Tipo di installazione	Incastrabile (non rimovibile)
Funzioni speciali	Partenza differita, Asciugatura attiva, Antifuga
Manutenzione e pulizia	Filtro autopulente, programma di pulizia automatico
Sicurezza	Sicurezza bambini, sistema anti-allagamento, blocco porta
Pezzi di ricambio e riparabilità	Indice di riparabilità 7.6/10
Accessori inclusi	Cestello per posate, filtro, tubo di carico e scarico
Colore	Bianco

Domande frequenti - DVG 622 INDESIT

Come installare la mia lavastoviglie Indesit DVG 622?

Posizionare l'apparecchio vicino allo scarico e all'arrivo dell'acqua. Collegare il tubo di carico a un'alimentazione da 0,5 a 10 bar. Assicurarsi che l'apparecchio sia in piano per evitare vibrazioni.

Posso usare il sale rigenerante e che tipo?

Sì, utilizzare sale specifico per lavastoviglie. Versarlo nel serbatoio dell'addolcitore situato sotto il cestello inferiore. La spia si accende quando è necessario aggiungerne.

Come caricare il prodotto di risciacquo?

Aprire il distributore del prodotto di risciacquo sulla porta. Versare il prodotto fino al segno 'MAX'. Non superare. Regolare il dosaggio (da 1 a 6) in base alla durezza dell'acqua.

La mia lavastoviglie non si avvia, cosa fare?

Verificare che la porta sia ben chiusa. Assicurarsi che il programmatore sia su una posizione valida e che l'arrivo dell'acqua sia aperto. Consultare il codice di errore visualizzato.

Come pulire il filtro dell'apparecchio?

Rimuovere il cestello inferiore. Svitare il filtro centrale e i filtri piatti. Sciacquarli sotto acqua corrente. Rimontare il tutto correttamente. Eseguire questa operazione ogni mese.

Quali programmi di lavaggio sono disponibili?

Il DVG 622 offre 5 programmi: Eco (ciclo standard), Intensivo (stoviglie molto sporche), Rapido (30 min), Normale (tutti i tipi) e Prelavaggio (se stoviglie differite).

Come disattivare la sicurezza bambini?

Tenere premuto il tasto 'Sicurezza bambini' per 3 secondi finché l'icona scompare. La funzione impedisce qualsiasi modifica del programma per errore.

Perché ci sono tracce d'acqua sulle stoviglie?

Ciò può essere dovuto a una mancanza di prodotto di risciacquo o a una regolazione inadeguata. Aumentare il dosaggio (posizione 4 o 5). Verificare anche il livello del sale rigenerante.

Dove posso trovare pezzi di ricambio per questo modello?

I pezzi di ricambio Indesit (filtri, cestelli, resistenza, ecc.) sono disponibili sul sito ufficiale Indesit o presso i rivenditori autorizzati. Utilizzare il riferimento del modello.

Come avviare un ciclo di pulizia della lavastoviglie?

Utilizzare un prodotto detergente speciale per lavastoviglie. Versarlo nel distributore del detersivo. Avviare il programma più caldo (Intensivo) senza stoviglie. Ripetere ogni 2 mesi.

MANUALE UTENTE DVG 622 INDESIT

Istruzioni per l'installazione e l'uso

Lavastoviglie 11

La sicurezza, una buona abitudine

ATTENZIONE

Leggete attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione, d'uso e di manutenzione.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

• 73/23/CEE del 19/02/73 (Basse Tensioni) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni.
• 97/17 CEE (Etichettatura)
• Eliminare con cura il materiale dell'imballaggio.
• Dopo aver tolto l'imballaggio, verificate l'integrità dell'apparecchio. In caso di dubbio, rivolgetevi a personale professionalmente qualificato.
• La lavastoviglie deve essere usata esclusivamente da adulti e per il lavaggio di stoviglie di uso domestico.
• Regole fondamentali da seguire nell'uso:
• non toccate la macchina a piedi nudi o con mani o piedi bagnati,
• sconsigliamo di ricorrere a prolunghe e prese multiple,
• durante l'installazione il cavo di alimentazione non deve subire piegature o compressioni rilevanti e pericolose,
• in caso di funzionamento anomalo o di lavori di manutenzione disinserire l'apparecchio dalla rete elettrica.
• I bambini vanno tenuti lontano dai detersivi e dalla lavastoviglie quando è aperta.
• La macchina non va mai installata all'aperto, nemmeno se lo spazio è riparato da una tettoia, ed è molto pericoloso lasciarla esposta a pioggia e temporali.
• Non toccate la resistenza durante e subito dopo un ciclo di lavaggio.
• Non appoggiatevi e non sedetevi sullo sportello aperto, potreste ribaltare la lavastoviglie.
• In caso di guasto, chiudete il rubinetto di entrata acqua ed estraete la spina dalla presa a muro. Poi provate a consultare il capitolo "C'è qualche problema" e se non trovate una soluzione, contattate il centro assistenza.
• Gli apparecchi fuori uso devono essere resi inutilizzabili, tagliando il cavo di alimentazione e danneggiando il blocco della porta.

Per garantire l'efficienza e la sicurezza di questo elettrodomestico:

• rivolgetevi esclusivamente a centri di assistenza tecnica autorizzata
• richiedete sempre l'utilizzo di parti di ricambio originali

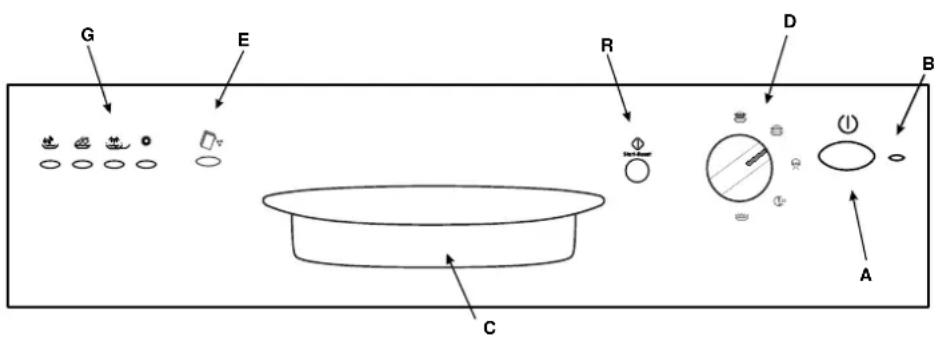

Vista da vicino (quadro comandi)

Maniglia apertura porta

Manopola selezione programmi

Spia mancanza sale

Lampade spia avanzamento ciclo

Pulsante di "Start/Reset

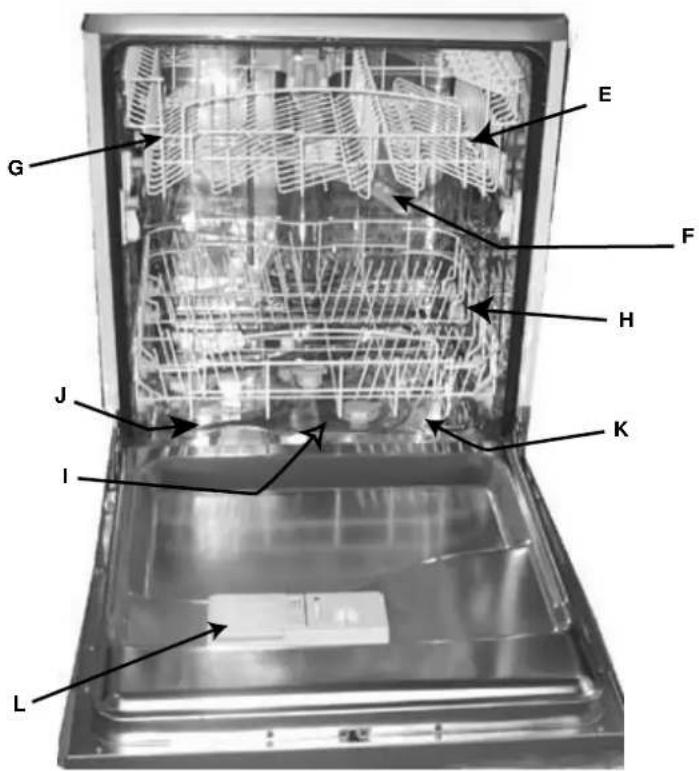

Vista da vicino (Interno)

Irroratore superiore

Regolazione altezza cestello

Cestello inferiore

Irroratore inferiore

Tappo contenitore sale

Filtro lavaggio

Contenitore detersivo e brillantante

Caratteristiche tecniche

Larghezza cm. 59,5

Profondità cm. 57

Altezza cm. 82

Capacità 12 coperti standard

Pressione acqua alimentazione 4,3 psi - 145 psi (30 KPa÷ 1MPa) (0,3 ÷ 10 bar)

Tensione di alimentazione Vedi targhetta caratteristiche

Potenza totale assorbita Vedi targhetta caratteristiche

Fusibile Vedi targhetta caratteristiche

Il sale

La durezza dell'acqua varia a seconda della località. Se nella lavastoviglie entrasse acqua dura, si formerebbero incrostazioni sulle stoviglie.

Grazie ad un decalcificatore che utilizza sale specifico per lavastoviglie, si elimina il calcare dall'acqua.

Caricamento del sale nel decalcificatore

Utilizzate sempre sale specifico per lavastoviglie.

Il serbatoio del sale è sotto il cestello inferiore e va riempito così:

1. Estraete il cesto inferiore, svitate e togliete il tappo del serbatoio.
2. Se state caricando il serbatoio per la prima volta, riempitelo d'acqua.
3. Mettete l'imbuto in dotazione sul foro ed introducete circa 2 Kg di sale. È

normale che un po' d'acqua fuoriesca dal serbatoio.

1. Riavvitate il tappo con cura.

Il serbatoio del sale va riempito quando lampeggia la spia mancanza sale "E". Dopo aver caricato il sale per la prima volta, è normale che la spia lampeggi per circa 5 cicli consecutivi.

Attenzione: Per evitare la formazione di ruggine consigliamo di caricare il sale prima di iniziare un ciclo di lavaggio.

Detersivo e brillantante

Il detersivo

Usare solamente detersivo specifico per lavastoviglie. Il rifornimento del detersivo deve essere effettuato prima dell'inizio di ogni ciclo di lavaggio sulla base delle indicazioni fornite nella "Tabella cicli di lavaggio". Il distributore del detersivo si trova all'interno della porta.

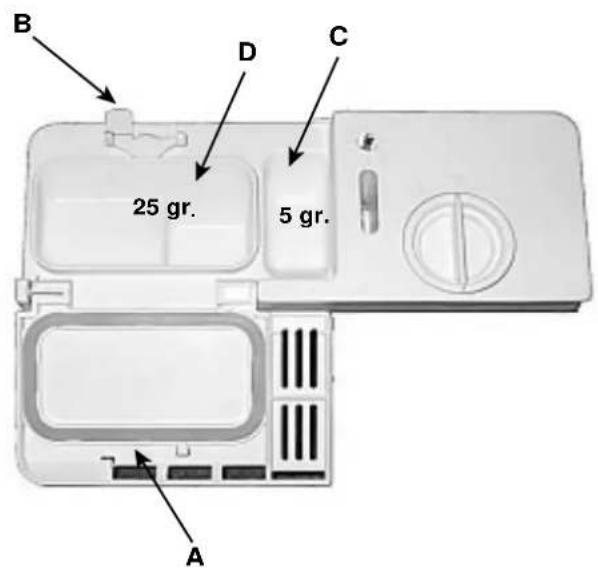

Caricamento del detersivo

Per aprire il coperchio "A" premere il pulsante "B". Il detersivo va inserito nelle 2 vaschette "C" e "D" fino al bordo. Dopo aver versato il detersivo chiudere il coperchio, premendolo fino allo scatto.

In commercio si può trovare del detersivo per lavastoviglie in compresse, in questo caso mettere una compressa nella vaschetta "D" e chiudere il coperchio.

Per facilitare l'aggancio del coperchio, eliminate, prima della chiusura, eventuali residui di detersivo caduti sui bordi della vaschetta.

Il brillantante

Il brillantante rende le tue stoviglie più brillanti perché ne migliora l'asciugatura. Il serbatoio del brillantante è posto all'interno della porta. Dovrai riempirlo quando vedi il serbatoio vuoto attraverso la spia ottica "D".

(Se la tua lavastoviglie è provvista di “spia mancanza brillantante”, lo riempirai quando lampeggia o si illumina).

Caricamento del brillantante

Per aprire il contenitore occorre ruotare in senso antiorario il tappo "C" e quando versate il brillantante evitate che questo fuoriesca. E' possibile regolare la quantità di prodotto erogata, agendo con un cacciavite sul regolatore "F" posto sotto il coperchio "C". Vi sono 6 posizioni possibili, normalmente è tarato sul 4.

Importante:

La regolazione dell'erogazione del brillantante permette di migliorare l'asciugatura.

Se sulle stoviglie lavate rimanessero gocce d'acqua o macchie, è necessario ruotare il regolatore verso i numeri più alti. Se le stoviglie lavate presentassero delle striature bianche, ruotare il regolatore verso i numeri più bassi.

Attenzione

In commercio puoi trovare prodotti per il lavaggio delle stoviglie che contengono detersivo, sale e brillantante (3 in 1). Se la tua acqua è dura o molto dura ti consigliamo di aggiungere comunque sale nell'apposito dispenser, per evitare la formazione di striature bianche sulle stoviglie o sulla vasca.

Aggiungi il brillantante nel serbatoio solo se l'asciugatura delle stoviglie non è soddisfacente.

In ogni caso consulta attentamente le istruzioni del produttore sulle confezioni.

Caricamento delle stoviglie

Prima di disporre le stoviglie nei cestelli, asportate i residui più grossi di cibo per evitare di intasare i filtri con conseguente riduzione dell'efficacia di lavaggio.

Qualora le pentole e le padelle fossero molto incrostate, vi consigliamo di metterle a bagno in attesa del lavaggio.

Si eviteranno così ulteriori lavaggi.

Estrarre i cesti per facilitare l'operazione di carico delle stoviglie.

Come utilizzare il cestello inferiore

Nel cestello inferiore vi consigliamo di mettere le stoviglie più difficili:

pentole, coperchi, piatti piani e fondi come indicato nelle figure a lato.

I piatti da portata e coperchi grandi vanno sistemati di preferenza ai lati del cesto, senza però bloccare la rotazione dell'irroratore superiore.

- pentole, insalatiere etc. devono essere sempre capovolte - stoviglie molto fonde vanno sistemate in posizione obliqua onde consentire all'acqua di defluire.

Questo cestino è dotato di due griglie asportabili: inserisci le posate ad una ad una

nelle feritoie, con i manici rivolti verso il basso.

Inserisci le posate nel cestino: i coltelli e gli utensili con punte taglienti devono essere caricati con le punte in basso.

Sistema tutte le posate in modo che non si tocchino fra di loro.

Se il cestino è dotato di inserti laterali, i cucchiaini vanno inseriti singolarmente nelle apposite feritoie (ved. fig. A-B). Posate particolarmente lunghe vanno sistemate in posizione orizzontale nella parte anteriore del cestello superiore.

Come utilizzare il cesto superiore.

Il cestello superiore è adatto a contenere stoviglie delicate e leggere come bicchieri, tazze da tè e caffè, piattini, ma anche piatti, insalatiere basse, padelle e tegami bassi poco sporchi.

- Collocare le stoviglie leggere in modo che non vengano spostate dai getti d'acqua.

Come regolare il cestello superiore...

È possibile regolare il cestello superiore in posizione alta o bassa. Per fare ciò, aprire le alette di arresto delle rotaie e sfilare il cestello; sistemarlo con le rotelle posteriori in posizione alta o bassa, quindi farlo scivolare lungo le guide fino a far entrare anche le rotelle anteriori; richiudere le alette per l'arresto (ved. fig. F).

Esempi di caricamenti

Cestello inferiore

Come avviare la macchina

Come avviare un programma di lavaggio...

Dopo aver effettuato tutte le operazioni riportate nei capitoli precedenti e aver aperto completamente il rubinetto dell'acqua, premere il pulsante di accensione "A": la spia "B" si illumina, ora la macchina è pronta per essere programmata.

Avviamento e selezione del programma.

Ruotare in senso orario la manopola di selezione programmi "D" fino a far coincidere la tacchetta di riferimento sulla manopola con il numero o il simbolo del ciclo che si desidera impostare (consultare, specie nei primi tempi, la tabella programmi a pag. 7).

Se la porta è chiusa, premendo il pulsante di Start "R" entro pochi secondi il programma si avvia.

Lampade spia avanzamento ciclo

La lavastoviglie è dotata di 4 lampade spia "G" che si illuminano in successione quando la macchina sta eseguendo quella fase del programma.

Queste fasi sono:

prelavaggio, lavaggio, risciacqui, asciugatura

Annullare o modificare un programma in corso.....

Premessa: Potete annullare un programma in corso solo se è iniziato da poco.

Per modificare un programma tenete premuto per circa 5 secondi il pulsante di RESET “R”: La spia “G” si spegne e a questo punto tutte le impostazioni sono state annullate.

Per selezionare un nuovo programma ripetete le operazioni previste nel paragrafo “avviamento e selezione del programma”.

Attenzione: la manopola deve essere ruotata in senso orario dal programma 1 al programma 5, antiorario dal programma 5 al programma 1.

Nel caso in cui abbiate dimenticato di inserire una stoviglia...

E' possibile interrompere il ciclo di lavaggio premendo il pulsante ON-OFF, quindi inserire le stoviglie ed all'accensione della macchina il ciclo riprenderà dal punto in cui era stato interrotto.

È andata via la luce? E' stata aperta la porta della macchina?

Il programma si interrompe e poi riprende quando torna la luce o alla chiusura della porta.

Alla fine del lavaggio....

La fine del ciclo è segnalata dal lampeggiare della spia relativa all'asciugatura.

• Spegnete la macchina premendo il pulsante "A". • Chiudete il rubinetto dell'acqua.
• Attendete alcuni minuti prima di togliere le stoviglie: se aspettate un pochino, con il vapore si asciugano meglio.
• Svuotate per primo il cesto inferiore.

- Accertatevi che il programma sia terminato prima di togliere le stoviglie!

Avvertenza: quando aprite la porta della lavastoviglie, se il ciclo di lavaggio è in corso o è appena terminato, fate attenzione al vapore caldo che fuoriesce, potreste scottarvi.

Tabella programmi

Con il lavaggio in lavastoviglie avrete la garanzia di un ambiente igienizzante e di un pulito più sicuro.

Programma	Indicazioni per la scelta dei programmi	Descrizione del ciclo	Detersivo prelavaggio + lavaggio	Brillantante	Durata del programma (tolleranza ±10%)
Intensivo	Stoviglie e pentole molto sporche (da non usare per pezzi delicati).	Prelavaggio con acqua calda a 40°C Lavaggio a 65°C.2 Risciacqui con acqua fredda Risciacquo caldo a 65°CAsciugatura.	5+25 gr.	*	120'
Normale	Stoviglie e pentole normalmente sporche.Ciclo standard giornaliero.	Lavaggio a 50°C.Risciacquo freddoRisciacquo caldo a 70°CAsciugatura.	30 gr.	*	72'
Eco	Programma per un lavaggio ecologico, a bassi consumi energetici, adatto a stoviglie e pentole normalmente sporche.	2 Prelavaggi con acqua fredda Lavaggio a 50°C Risciacquo caldo a 65°CAsciugatura	5+25 gr.	*	130'
Rapido	Ciclo economico e veloce da utilizzare per stoviglie poco sporche subito dopo l'uso. Senza asciugatura.	Breve lavaggio a 50°C Risciacquo caldo a 62°C	25 gr.		25'
Ammollo	Lavaggio preliminare di pentole e stoviglie in attesa di completare il carico al pasto successivo.	Breve lavaggio freddo per impedire l'essicazione dei residui di cibo sulle stoviglie.			12'

Consigli per risparmiare

• E' importante attivare la lavastoviglie possibilmente a pieno carico per ottimizzare i consumi; per evitare che nel frattempo si formino cattivi odori e incrostazioni, potete utilizzare il ciclo ammollo.
• Scegliete il programma adeguato: la scelta del programma dipende dal tipo di stoviglie da lavare e dal loro grado di sporco.
• Dosate la giusta quantità di detersivo: se eccedete con il quantitativo di detersivo non otterrete stoviglie più pulite, ma solamente un maggiore impatto ambientale.
• E' inutile sciacquare le stoviglie prima di posizionarle nella macchina.

Come tenere in forma la lavastoviglie

Dopo ogni lavaggio

Dopo ogni lavaggio chiudete il rubinetto dell'acqua e lasciate socchiusa la porta in modo che non ristagnino né umidità, né cattivi odori.

Staccare la spina

Prima di fare qualsiasi pulizia o manutenzione, staccate sempre la spina dalla presa: non correte alcun pericolo.

Niente solventi né abrasivi

Per pulire l'esterno e le parti in gomma della lavastoviglie non occorre usare né solventi né abrasivi ma solo un panno imbevuto di acqua tiepida e sapone.

Per eliminare eventuali macchie sulla superficie della vasca, utilizzare un panno imbevuto di acqua ed un po' di aceto bianco o prodotto specifico per la pulizia della lavastoviglie.

Se partite per le vacanze

Quando andate in vacanza, è consigliabile fare un lavaggio a vuoto, dopodiché staccare la spina, chiudere il rubinetto di ingresso acqua e lasciare socchiusa la porta: le guarnizioni dureranno più a lungo ed all'interno non si formeranno odori sgradevoli.

In caso di trasloco

In caso di trasloco possibilmente mantenete l'apparecchio in posizione verticale; se fosse necessario, inclinatelo sul lato posteriore.

Le guarnizioni.

Uno dei fattori responsabili del ristagno di odori all'interno della lavastoviglie è rappresentato dai residui di cibo che rimangono nelle guarnizioni. Basterà pulirle periodicamente con una spugnetta inumidita.

Pulizia e manutenzioni particolari

Il gruppo filtrante

Se vuoi avere sempre buoni risultati di lavaggio, è necessario pulire il gruppo filtrante.

L'acqua di lavaggio viene pulita dai residui di cibo e rimessa in circolo perfettamente filtrata. Per questo, dopo ogni lavaggio, è meglio rimuovere i residui più grossi che trovi trattenuti dal bicchiere "C" e dal filtro semicircolare A; per estrarli tira il manico del bicchiere verso l'alto. Basterà sciacquarli sotto l'acqua corrente.

Una volta al mese è necessario pulire accuratamente tutto il gruppo filtrante: bicchiere C + filtro semicircolare A + filtro cilindrico B. Il filtro "B" si estrae ruotandolo in senso antiorario. Per la pulizia aiutati con uno spazzolino non metallico.

Rimetti insieme i pezzi (come indicato nella figura) e reinserisci il gruppo nella lavastoviglie. Posizionalo nel suo alloggiamento facendo una pressione verso il basso.

La lavastoviglie non deve essere usata senza filtri. Se non inserisci correttamente i filtri si ridurrà l'efficacia di lavaggio, e si potrebbe anche danneggiare la lavastoviglie.

Pulizia degli irroratori

Può succedere che residui di cibo si attacchino agli irroratori ostruendo i fori; controllarli periodicamente e pulirli (vedere Vista di vicino (interno) alle lettere F-l).

Pulizia del filtro entrata acqua

Pulire periodicamente il filtro entrata acqua (ved. figura 2) posto all'uscita del rubinetto.

Dopo aver chiuso il rubinetto svitare l'estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente; inserire, quindi, nuovamente il filtro e riavvitare il tubo.

C'è qualche problema?

Può accadere che la lavastoviglie non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo insieme cosa si può fare: può darsi che abbiate dimenticato di premere qualche tasto o non abbiate fatto, per distrazione, una manovra necessaria affinché la macchina funzioni.

La lavastoviglie non parte

Avete controllato se:

il rubinetto è aperto e ben collegato al tubo, manca l'acqua in casa oppure non arriva con sufficiente pressione, il tubo è piegato, il filtro del tubo di alimentazione acqua è intasato, la porta è aperta.

Le stoviglie non sono pulite.

Avete controllato se:

è stata messa la giusta dose di detersivo, il programma di lavaggio selezionato è idoneo alle stoviglie da lavare, filtro e microfiltro sono puliti, gli irroratori sono liberi.

La lavastoviglie non scarica.

Avete controllato se:

il tubo di scarico è piegato.

Sulle lavastoviglie rimangono depositi calcarei o una patina bianca.

Avete controllato se:

il tappo del contenitore sale è chiuso bene, il dosaggio di brillantante è regolato bene.

Messaggi di errore.

La lavastoviglie è dotata di un sistema di sicurezza in grado di rilevare eventuali anomalie di funzionamento. Tali anomalie sono segnalate da una o due spie ciclo "G" lampeggianti a frequenza rapida. Dopo aver preso nota di quali spie lampeggiano, spegnete la macchina e chiamate l'assistenza tecnica.

Allarme rubinetto chiuso.

Se hai dimenticato di aprire il rubinetto dell'acqua, la tua macchina te lo segnala con il lampeggiare a frequenza rapida delle spie 2 e 3 (lavaggio e risciacqui). Spegnete con il pulsante di On-Off, aprite il rubinetto dell'acqua e dopo aver atteso circa 20 secondi riaccendete la macchina; riselezionate il programma come previsto nel paragrafo "Scegliere il programma" e vedrete che la macchina si avvia.

Allarme filtri intasati.

Se la macchina è bloccata e lampeggiano a frequenza rapida le spie 1 (prelavaggio) e 3 (risciacqui), significa che il filtro è intasato da massicci residui di cibo. Spegnete la macchina, pulite accuratamente il filtro e dopo averlo risistemato nella sua sede riaccendete. Riselezionate il programma ed esso si avvierà regolarmente.

Allarme per guasto all'elettrovalvola di carico dell'acqua.

Se lampeggia a frequenza rapida la spia 2 (lavaggio), spegnere e riaccendere la lavastoviglie dopo un minuto. Se

l'allarme permane, per prima cosa chiudere il rubinetto dell'acqua per evitare allagamenti, poi togliere corrente e chiamare l'assistenza tecnica.

Se invece lampeggiano a frequenza rapida spie diverse da quelle sopra indicate, spegnete la macchina e chiamate l'assistenza tecnica.

Se nonostante tutti i controlli, la lavastoviglie non funziona e l'inconveniente da voi rilevato continua ad esserci, chiamate il centro assistenza autorizzato più vicino, comunicando le seguenti informazioni:

- il tipo di guasto

- la sigla del modello (Mod. ....) ed il numero di serie (S/N ....) riportati sulla targhetta applicata nella parte laterale delle controporta.

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Installazione

Posizionamento

Sistemare la macchina nel punto prescelto. La macchina può essere fatta aderire con i fianchi o con lo schienale ai mobili adiacenti o alla parete. La lavastoviglie è munita di tubi per l'alimentazione e lo scarico dell'acqua che possono essere orientati verso destra o verso sinistra per consentire un'adeguata installazione.

Livellamento

Posizionata la macchina, agire sui piedini avvitandoli e svitandoli al fine di regolare, se necessario, l'altezza della macchina e livellarla in modo che venga a trovarsi orizzontale; non deve comunque, in nessun modo, essere inclinata di oltre 2°.

Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie.

Collegamento alla presa d'acqua fredda

L'allacciamento dell'elettrodomestico alla rete idrica deve avvenire esclusivamente con il tubo di carico fornito con l'apparecchio, non utilizzare tubi diversi. In caso di sostituzione utilizza solo ricambi originali.

Allacciare il tubo di carico ad una presa d'acqua fredda con

bocca filettata da 3/4 gas, interponendo il filtrino in dotazione alla lavastoviglie ed avendo cura di avvitarlo strettamente al rubinetto (vedi figura 2).

Se la tubazione dell'acqua è nuova o è rimasta per lungo tempo inattiva, prima di fare l'allacciamento, assicurarsi, facendola scorrere, che l'acqua diventi limpida e priva di impurità. Senza questa precauzione c'è il rischio che l'entrata d'acqua si intasi danneggiando la macchina.

Collegamento alla presa d'acqua calda

La macchina può essere alimentata con acqua calda di rete (impianto centralizzato, termosifoni) che non superi la temperatura di 60° C.

In questo caso il tempo di lavaggio sarà abbreviato di circa 15 minuti e l'efficacia del lavaggio lievemente ridotta.

Il collegamento deve essere effettuato alla presa d'acqua calda, con le stesse modalità descritte per il collegamento alla presa d'acqua fredda.

Collegamento al tubo di scarico

Inserire il tubo di scarico in una conduttura di scarico che

abbia un diametro minimo di cm. 4 oppure appoggialo al lavandino. Evitare strozzature o curvature eccessive.

La parte del tubo contrassegnata con la lettera A deve essere ad una altezza compresa tra 40 e 100 cm.

Il tubo non deve essere immerso nell'acqua.

Collegamento elettrico

Inserire la spina in una presa di corrente munita di un efficiente collegamento a terra (la messa a terra dell'impianto è una garanzia di sicurezza prevista dalla legge), dopo aver verificato che i valori della tensione e della frequenza di rete corrispondano a quelli riportati sulla targhetta situata sulla controporta inox della macchina e che l'impianto elettrico al quale essa va collegata sia dimensionato per la corrente massima indicata su tale targhetta. Se la presa di corrente alla quale va collegata la macchina non corrisponde alla spina, sostituire quest'ultima con una spina adatta, piuttosto che impiegare adattatori o derivatori in quanto essi potrebbero provocare riscaldamenti o bruciature.

Si raccomanda, in caso di cavo di alimentazione elettrica danneggiato, di rivolgersi, per la sostituzione, esclusivamente ai Centri di Assistenza Tecnica autorizzata.

ATTENZIONE

La spina del lavastoviglie deve rimanere accessibile ad incasso avvenuto per poter effettuare operazioni di manutenzione in tutta sicurezza.

Striscia anticondensa.

Su alcuni modelli è prevista in dotazione una striscia autoadesiva trasparente.

Deve essere incollata sul lato inferiore del vostro ripiano in legno per proteggerlo dalla condensa.

Ove non prevista in dotazione, può essere richiesta come ricambio ai rivenditori autorizzati.

Vista da vicino (Interno)

Merloni Elettrodomestici

Viale Aristide Merloni 47

60044 Fabriano

Italy

Tel [phone]

Fax [phone]

www.merloni.com
