Famoso 555 - Termostato Grässlin - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Termostato programmabile
Marca	Grässlin
Modello	Famoso 555
Alimentazione	230 V AC, 50 Hz
Dimensioni (L x A x P)	86 x 86 x 13 mm
Peso	150 g
Tipo di display	Display LCD retroilluminato
Programmazione	Settimanale, fino a 4 periodi al giorno
Modalità di funzionamento	Comfort, Eco, Antigelo, Manuale, Vacanza
Intervallo di temperatura	Da 5 °C a 35 °C
Precisione di regolazione	±0,5 °C
Tipo di contatto	Invertitore (NO/NC) per caldaia o pompa di calore
Capacità di commutazione	250 V ~, 10 A (resistivo)
Protezione	Grado IP30
Norme	CE, RoHS
Funzione antigelo	Sì, regolabile tra 5 °C e 8 °C
Blocco bambini	Sì
Memoria di programmazione	Conservazione in caso di interruzione di corrente (tramite batteria)
Batteria di backup	Litio CR2032 (inclusa)
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Riparabilità	Indice di riparabilità non comunicato. Ricambi disponibili presso il produttore.

Domande frequenti - Famoso 555 Grässlin

Come installare il termostato Famoso 555?

Spegnere l'alimentazione elettrica. Rimuovere il vecchio termostato se necessario. Collegare i fili secondo lo schema fornito (fase, neutro, contatto). Fissare la base al muro, quindi innestare il corpo. Riaccendere la corrente.

Come programmare le fasce orarie?

Premere il pulsante 'PROG' per entrare in modalità programmazione. Usare le frecce per impostare l'ora di inizio e la temperatura desiderata per ogni periodo (comfort, eco). Confermare con 'OK'. Fino a 4 periodi al giorno.

Cosa fare in caso di schermo vuoto?

Verificare se il termostato è alimentato (spia luminosa). Se lo schermo rimane vuoto, sostituire la batteria di backup CR2032. Assicurarsi che i fili siano collegati correttamente.

Come passare in modalità manuale?

Premere il tasto 'MANU' per disattivare la programmazione. Il termostato mantiene quindi la temperatura impostata manualmente. Per tornare alla modalità automatica, premere nuovamente 'AUTO'.

Cosa significa il simbolo 'Antigelo'?

La modalità antigelo mantiene una temperatura minima (generalmente 5-8 °C) per evitare il congelamento delle tubature. Attivarla tramite il menu selezionando l'icona fiocco di neve.

Come resettare il termostato alle impostazioni di fabbrica?

Tenere premuto il tasto 'RESET' situato sul pannello frontale (o sotto il coperchio della batteria) per 5 secondi. Tutte le programmazioni vengono cancellate e le impostazioni predefinite vengono ripristinate.

Perché la temperatura visualizzata non corrisponde alla temperatura ambiente?

Il termostato potrebbe necessitare una ricalibrazione. Accedere al menu di impostazione avanzata (spesso tenendo premuto 'PROG' + 'OK') e regolare l'offset della temperatura a passi di 0,5 °C.

Il termostato riscalda in continuo?

Verificare che la programmazione non sia in modalità 'Comfort' in modo permanente. Se il problema persiste, il contattore potrebbe essere bloccato (contatto saldato). Spegnere l'alimentazione e contattare un professionista.

Quale batteria di backup utilizzare?

Utilizzare una batteria al litio CR2032 da 3 V. Aprire il vano sul retro del corpo, inserire la batteria rispettando la polarità (+ verso l'alto). La batteria permette di conservare la programmazione in caso di interruzione di rete.

Posso usare questo termostato con una pompa di calore?

Sì, il Famoso 555 ha un contatto invertitore compatibile con la maggior parte delle pompe di calore (contatto pulito). Impostare il tipo di uscita nel menu avanzato (riscaldamento o raffreddamento) se necessario.

MANUALE UTENTE Famoso 555 Grässlin

1. Indice del contenuto 2

1. Indice Pagina
2. Uso semplificato 3
3. Installazione 4

3.1 Installazione 5

3.2 Collegamento 5

3.3 Montaggio/regolazione ciclo di riscaldamento 6
4. Regolazione dell'orario attuale/giorno della settimana 6
5. Regolazione dei periodi di comando 7
6. Regolazione dei livelli di temperatura 8
7. Comando manuale/modalità di funzionamento 8
8. Dati tecnici 9
9. Problemi e soluzioni 10
10. Pulizia e manutenzione 10
11. Indice alfabetico 10

Il campo grigio identifica le operazioni eseguibili dall'utente

2. Uso semplificato 3

Questo cronotermostato per ambienti permette nel modo più semplice di mantenere sempre una temperatura ambiente piacevole.

I due livelli di temperatura

F1 = Temperatura comfort
E2 = Temperatura ridotta

vengono regolati mediante le due manopole appositamente assegnate.

I livelli sono regolabili tra 5°C e 30°C.

Mediante il comando manuale si possono selezionare tre modalità di funzionamento:

Funzionamento Ⓤ = Automatico

L'apparecchio lavora in base ai tempi scelti commutando tra 1 e 2 .

Nell'azionamento del comando manuale dalla posizione „Temperatura ² “ alla posizione „ ³ “, si prega di assicurarsi che la marcatura colorata del comando manuale copra brevemente il simbolo dell'orologio applicato sull'apparecchio, per attivare immediatamente il funzionamento automatico. Funzionamento con temperatura fissa

1 = Temperatura comfort 2 = Temperatura ridotta

La temperatura selezionata rimane fissa fin quando non viene selezionata un'altra modalità di funzionamento.

È necessario tenere presente che, a secondo del tipo di riscaldamento, fissando periodi di comando il riscal-damento impiega un determinato tempo per raggiungere la temperatura desiderata.

3. Avvertenze sull'installazione 4

Il montaggio e l'installazione devono essere eseguiti da una persona specializzata con la dovuta accuratezza. Prima del montaggio, disinserire il riscaldamento. Verificare ed accertare che i conduttori di collegamento non siano sotto tensione elettrica.

Avvertenze sull'installazione:

• montare esclusivamente su di un basamento fisso non conduttore di corrente
• adatto solamente per l'impiego in condizioni ambientali con consueto grado di sporcizia
• con un montaggio appropriato e conforme alla norma VDE 0100, parte 40 i componenti, con i quali si può ancora venire a contatto, sono considerati quale isolamento doppio (categoria pi protezione II).

Avvertenze sul funzionamento:

Il sistema elettronico di questo apparecchio è ampiamente protetto da qualsiasi disturbo esterno. Tuttavia è necessario osservare che, in base al tipo di montaggio, la tensione di rete potrebbe essere sottoposta a sovraccarichi di punte di tensione di disturbo molto estreme. Anche nel comando di bobine, p. es. valvole magnetiche, contattori, possono comparire dei disturbi che nonostante tutte le misure di protezione prese per il sistema elettronico, potrebbero avere notevoli influssi.

Allo scopo di garantire la massima sicurezza del servizio, è necessario osservare i dettagli seguenti nel collegamento:

• negli impianti di dimensioni più grandi è necessario che le bobine, le valvole magnetiche e i contattori che vengono comandati direttamente dall'apparecchio, vengono isolati dai radiodisturbi mediante un idoneo varistore oppure un filtro RC
• nel caso venissero collegati degli utilizzatori induttivi a tensione continua, è necessario collegare anche un diodo di spegnimento
• i carichi induttivi come anche capacitivi rappresentano una particolare sollecitazione per i contatti d'uscita
  Verificare in casi singoli se il montaggio comprende l'applicazione
• di un relè di separazione oppure contattore risp.
• di un filtro di radiodisturbi a rete - p. es. del tipo NEF 2.-1,0 A della ditta Murr.

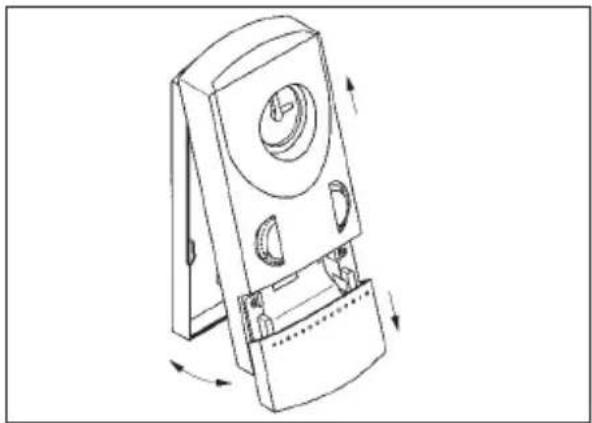

3.1 Installazione

Aprire il coperchio dello scompartimento pile ed allentare il bloccaggio

Rimuovere il cronotermostato dallo zoccolo

Infilare i conduttori di collegamento attraverso l'apertura situata nello zoccolo dell'apparecchio Montare lo zoccolo su di un basamento fisso oppure su una presa da incasso

Il montaggio deve essere eseguito da un elettricista qualificato con la dovuta accuratezza.

Verificare ed accertare che i conduttori di collegamento non siano sottoposti a tensione elettrica.

Isolare in modo appropriato i conduttori di collegamento e collegarli in conformità allo schema di collegamento.

Contatti 4-5 chiusi = riscaldamento

Collegamento sonda pavimento (6-7)

! Posizionare i fili di collegamento della sonda distanti dalla linea di alimentazione.

Attenzione: In caso di interruzione/rottura del collegamento della sonda o di difettosità della stessa, il riscaldamento è comunque garantito.

- Linea interrotta (alto valore ohmico) = riscaldamento continuo (limitato solo per il comando della caldaia)

Per limitare il riscaldamento a valori fissi, si possono utilizzare delle resistenze:

• resistenza fissa di 25,0 kΩ ≈ ca. + 10° C
• resistenza fissa di 10,0 kΩ ≈ ca. + 25° C
• resistenza fissa di 6,8 kΩ ≈ ca. + 35° C

3.3 Montaggio/regolazione ciclo di riscaldamento

La regolazione del ciclo di riscaldamento (valore di durata dell'inserimento) serve per adeguare i periodi di regolazione.

Ciò viene influenzato da:

• dimensione dell'ambiente
• tipo di riscaldamento, p. es. termoconvettori, riscaldamento a zona per appartamento o singolo piano
• tipo di montaggio
• regolatore di temperatura/termostato

Allo scopo di raggiungere un'ottima regolazione del riscaldamento, si può variare il valore di regolazione. Regolare mediante il potenziometro situato sul lato posteriore dell'apparecchio il rispettivo valore. (Preimpostazione in fabbrica 4)

Consiglio per Valore

riscaldamento a pavimento pavimento

• elettrico 4-5
• ad acqua calda 5-6

Posizionare l'apparecchio sullo zoccolo e fissarlo girando le viti

4. Regolazione dell'orario attuale/giorno della settimana

Spingere la calotta verso l'alto rimuovendola

4. Regolazione dell'orario attuale/giorno della settimana

Ruotare l'orologio solamente in senso orario

Temporizzatore giornaliero

p. es. ore 14.00

Ruotare l'anello in senso orario fino a quando l'orario desiderato non corrisponda alla marcatura della freccia. La regolazione esatta viene eseguita mediante la lancetta dei minuti.

Temporizzatore settimanale

p. es. martedi ore 14.00

Ruotare l'anello in senso orario fino a quando il giorno della settimana desiderato non si trova in prossimità della marcatura della freccia.

La regolazione esatta viene eseguita mediante la lancetta dei minuti.

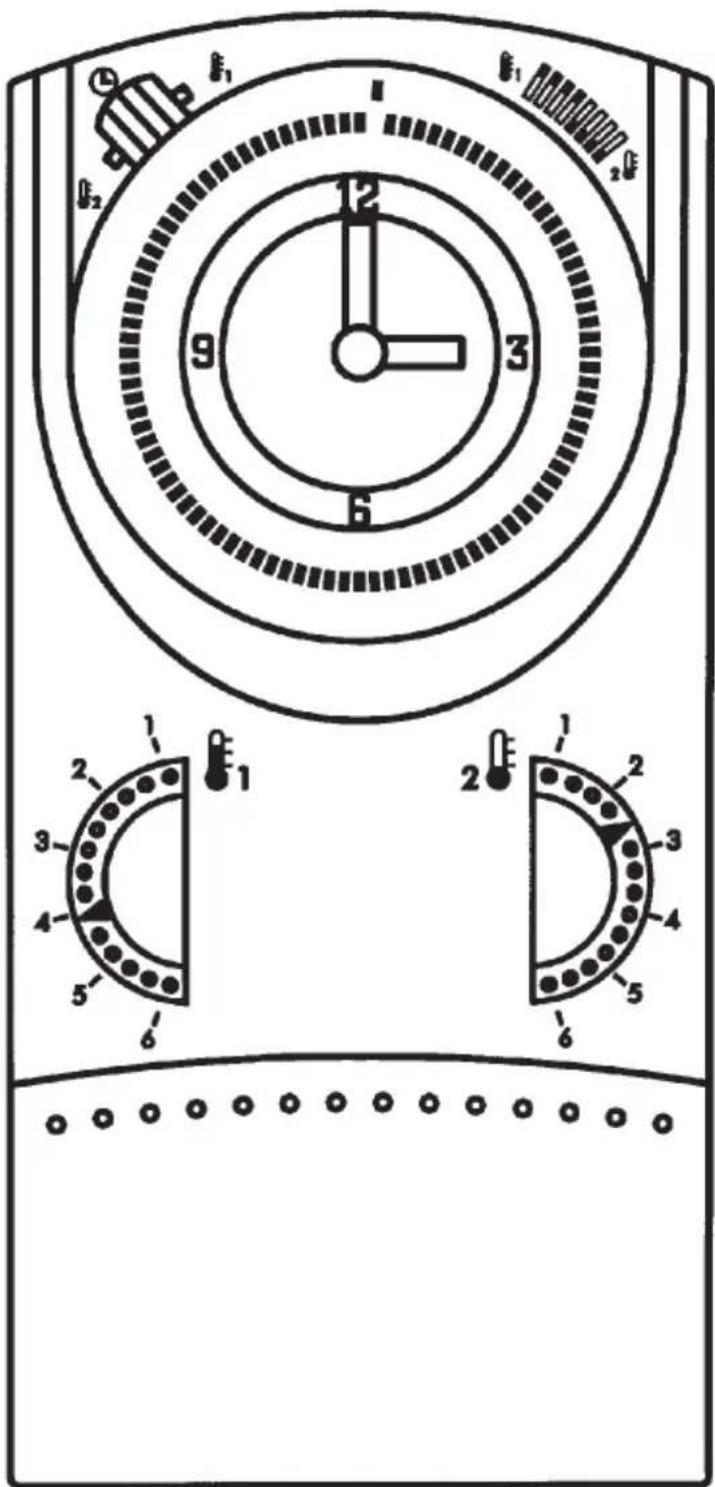

5. Regolazione dei periodi di comando

5.1 Periodi di comando per il cambio di temperatura con il temporizzatore giornaliero (Typ 505)

p. es. ore 06.00 - 22.00 =	Temperatura comfort
p. es. ore 22.00 - 06.00 =	Temperatura ridotta
Segmenti interni =	Temperatura ridotta
Segmenti esterni =	Temperatura comfort
1 segmento = 15 minuti

5.2 Periodi di comando per il cambio di temperatura con il temporizzatore settimanale (Typ 555)

p. es.	Lunedì - Venerdì
ore 06.00 – 22.00 =	Temperatura comfort
ore 22.00 – 06.00 =	Temperatura ridotta
Sabato - Domenica
ore 06.00 – 24.00 =	Temperatura comfort
ore 24.00 – 06.00 =	Temperatura ridotta
Segmenti interni =	Temperatura ridotta
Segmenti esterni =	Temperatura comfort
1 segmento = 1 ora

6. Regolazione e disinserimento della temperatura

I valori di temperatura e le temperature nominali vengono regolati indipendentemente tra di loro.

Temperatura comfort

Temperatura ridotta

Antigelo = +10°C

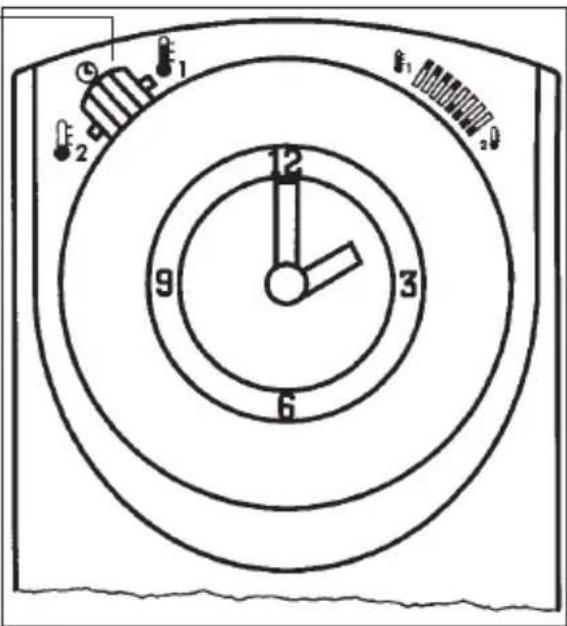

7. Comando manuale/modalità di funzionamento

Mediante il comando manuale possono selezionare tre moda funzionamento

Funzionamento Ⓛ = Automatico

L'apparecchio lavora in base ai periodi di comando regolati e commuta tra e 1.

Funzionamento con temperatura fissa

F₁ = Temperatura comfort

₂ = Temperatura ridotta

La temperatura selezionata rimane fissa finché non viene selezionata un'altra modalità di funzionamento.

Dimensioni A x L x P (mm) 158 x 75 x 36,5

Alimentazione 230 V/50-60 Hz

Portata contatti

- carico ohmico 16 A/250 V\~

(con temperatura

ambiente di < 30°C)

14 A/250 V\~

(con temperatura

ambiente di < 45°C)

- carico induttivo 4 A/250 V\~

cos φ 0,6

min. 1 mA a 24 V DC

Contatti in uscita potenziale libero

Contatto di comando in commutazione

Temperatura ambiente -5°C ... +45°C

Classe di protezione II

Precisione ±2,5 s/giorno a +25°C

Periodo di comando più breve

- Programma giornaliero 15 min

- Programma settimanale 2 h

regolabile ogni ora

8. Dati tecnici 9

Modalità di funzionamento

Funzionamento automatico

Funzionamento continuo temperatura comfort

Funzionamento continuo temperatura ridotta

Compensazione della temperatura ca. +10°C fino +50°C

Differenza di comando temperatura ±0,25 ... 0,5 K*

Regolatore elettronico

Grado di protezione IP 20

* Differenze notevoli sono possibili a causa del sistema di riscaldamento e dell'ambiente da riscaldare

9. Problemi e soluzioni

Pagina

Problema:

L'ambiente è troppo caldo oppure troppo freddo

Soluzione: 8

Verificare le regolazioni della temperatura

Controllare il collegamento della sonda 5

Problema:

Il riscaldamento non si inserisce oppure si disinserisce tempestivamente

Soluzione: 6, 7

Verificare l'orario ed il periodo di comando

Problema:

Il riscaldamento non si inserisce oppure si disinserisce

Soluzione: 8

Posizionare l'interruttore manuale in funzionamento automatico l'interruttore manuale è sul funzionamento fisso?

Problema:

Il riscaldamento impiega troppo tempo per raggiungere la temperatura dovuta. Il riscaldamento si aziona troppo spesso.

Soluzione: 6

Verificare il ciclo di riscaldamento e se necessario correggerlo

10. Pulizia e manutenzione

Pulire l'apparecchio con un panno asciutto. Non usare detersivi corrosivi.

11. Indice alfabetico

Voce Pagina

Alimentazione 4 Antigelo 8

Collegamento 4 Cura e pulizia 10

Dati tecnici 9

Funzionamento automatico 8 Funzionamento di riscaldamento 9

Installazione 4

Livelli di temperatura 8

Montaggio 5

Pile 4 Preimpostazioni in fabbrica 5 Problemi e rimedi 10

Regolazione del ciclo di riscaldamento 5 Regolazione dell'orario 6 Regolazione periodi 7 Regolazione periodi di comando 7 Regolazione programma 6 Regolazione del sistema 6

Temperatura ambiente 7 Temperatura continua 7

Uso semplificato 3 Zoccolo apparecchio 4

1. Inhoudsopgave 2

Con riserva di modifiche tecniche. Stand 01 / 00
