KR.NB - Mouse Kraun - Manuale utente e istruzioni gratuiti

MANUALE UTENTE KR.NB Kraun

Il sistema Bluetooth è una tecnologia di comunicazione senza fili a breve distanza che permette a telefoni cellulari, notebook, PDA,

fotocamere digitali, fax, stampanti e a tutti i tipi di dispositivi di comunicare e condividere informazioni attraverso la rete Internet senza fili.

La tecnologia Bluetooth ha permesso al segnale senza fili di sostituire le tradizionali attrezzature e connessioni alla rete. Il sistema Bluetooth opera in un ambiente senza le limitazioni dei cavi e permette di effettuare comunicazioni voce e dati liberamente.

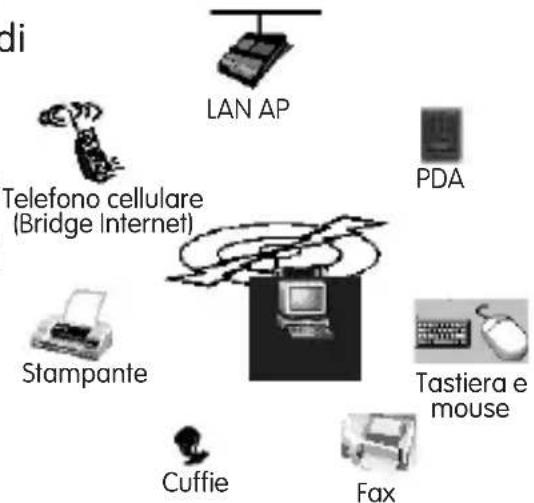

di LAN AP Telefono cellulare (Bridge Internet) PDA Stampante Tastiera e mouse Cuffie Fax

2. Blocco Bluetooth

Il blocco Bluetooth è il sensore principale del sistema, controlla gli altri dispositivi laterali e comunica con questi, non solo con il pulsante del mouse, la rotella scroll e il sensore ottico, ma in accordo con il sistema di identificazione Bluetooth, anche col dispositivo Host HID e il ricevitore ottico Bluetooth indicato di seguito.

Sensore Ottico

Il sensore del dispositivo è ADNS-2030, questo sensore ottico a

basso consumo combina sensore ottico e sensore di controllo. Analizza e verifica la luce catturata dal sensore ottico e poi calcola la velocità di movimento del mouse.

Rotella Scroll

Per valutare il movimento della rotella scroll attraverso il tubo della luce rossa, il blocco Bluetooth interagisce con questo e al tempo stesso testa l'intensità del relativo LED, poi determina lo stato di rotazione della rotella scroll.

Pulsanti

Il mouse include i pulsanti sinistra, centrale, destra e di connessione; il sistema Bluetooth controllerà i quattro pulsanti automaticamente ed effettuerà le relative reazioni. Cliccando il pulsante di connessione, il sistema Bluetooth cercherà il dispositivo Bluetooth vicino e potrà essere usato dopo aver effettuato monitoraggio e connessione. Dopo la prima connessione il sistema Bluetooth si connetterà automaticamente una volta avviata la macchina.

Alimentazione

La tensione operativa del blocco Bluetooth è 2.7-3.3V, si possono usare batterie di alimentazione. Vi è un monitor di alimentazione all'interno del blocco Bluetooth, il blocco non può funzionare se l'alimentazione applicata è fuori dal range di efficienza. Si prega di sostituire le batterie quando il mouse funziona in modo irregolare o non funziona. Grazie al basso consumo di funzionamento, 2 batterie AA sono efficienti per un periodo di 3-6 mesi.

3.Ricevitore del mouse ottico Bluetooth (non incluso nella confezione)

Il ricevitore ha due metodi di funzionamento: Dongle HID e Dongle USB. Questi possono essere cambiati cliccando il pulsante. Il Dongle HID è il ricevitore apposito per mouse ottici e tastiere Bluetooth, non necessita di driver aggiuntivi, basta collegarlo ed è pronto all'uso, supporta mouse e tastiera contemporaneamente. Il Dongle USB necessita dei propri componenti software sul computer per permettere le varie funzionalità Bluetooth, come il passaggio di foto, il funzionamento della rete senza fili, l'ascolto di MP3, la stampa, ecc., inoltre se vengono installati i nuovi componenti software supporta contemporaneamente il mouse e una tastiera Bluetooth.

La selezione del metodo di funzionamento del ricevitore avviene attraverso un interruttore.

4. Profilo Bluetooth Supportato

- Profilo HID

Supporta sistemi Bluetooth esistenti (come tastiera, mouse, DJ, periferiche di gioco e monitor con funzioni Bluetooth) per inviare il messaggio al ricevitore Bluetooth e controllare i dispositivi del ricevitore Bluetooth (come il PC).

Avvertenza

Prima di collegare il mouse Bluetooth e il ricevitore, controllare il mouse: cliccare il pulsante per cercare, accoppiare e connettere il ricevitore.

Dopo aver connesso il mouse Bluetooth e il ricevitore, il mouse

Bluetooth invierà istruzioni al ricevitore verificando lo stato di sensore ottico, rotella scroll e pulsante.

Risparmio di Energia

Il mouse Bluetooth usa batterie per fornire energia, per questo motivo al dispositivo Bluetooth è applicato un modello di risparmio energetico ad alta efficienza (modello a quattro gradi di risparmio energia). Dopo la connessione con il ricevitore Bluetooth se vi è uno scambio di dati tra il mouse Bluetooth e il ricevitore, il mouse si trova nel primo grado del modello di risparmio energia, se non c'è necessita di trasmissione dati tra mouse e ricevitore, dopo 20 secondi il dispositivo si troverà nel secondo grado del modello di risparmio energia, dopo 40 secondi nel terzo grado e dopo 80 secondi il mouse interromperà la connessione. Se il mouse Bluetooth non si trova nel primo grado del modello di risparmio energia e vi è una trasmissione di dati, il mouse entrerà automaticamente nel primo grado.

5. Caratteristiche Elettriche:

1. Alimentazione Class 2(10M)

Il range alimentazione di

trasmissione è Class 2(10M)e

CLASS1 (100M)

A seconda della posizione e di altri

fattori, il range di efficienza

operativa è di 5-6 metri

2.Intervallo di Frequenza 2.402G\~2.480GHz

1. Realizzazione Bluetooth Profilo HID
   5.Sensore Bluetooth CSR
   6.Specifiche Bluetooth V1.2
2. Modello di risparmio energia Automatico a 4 gradi

5.1 Modello di risparmio energetico

Modello Tempo contínuo (s)

12.5ms Sniff 1
25ms Sniff 10
50ms Sniff 50
75ms Sniff 120
150ms Sniff 240
250ms Sniff 240

www.kraun.it

Qualsiasi variazione fatta dall'utilizzatore o da altri non autorizzati può compromettere la conformità e la sicurezza del prodotto di cui il produttore non si ritiene responsabile.

www.kraun.it

Aiutaci a proteggere l'ambiente, rispetta la normativa!

Apparecchiature Elettriche ed Elettroniche da Dismettere

Questo prodotto non deve essere smaltito come rifiuto urbano, ma deve essere oggetto di raccolta separata.

Tutti i prodotti oggetto di raccolta separata sono identificati con il seguente simbolo:

Se questo prodotto non è più utilizzato e se desiderate liberarvene, potete:

• Consegnare gratuitamente questa apparecchiatura ai centri di raccolta presso il Vs. comune di residenza.
• Consegnare gratuitamente questa apparecchiatura al Punto Vendita presso cui è stato effettuato l'acquisto in occasione dell'acquisto di una nuova apparecchiatura, a condizione che la stessa sia di tipo equivalente e con funzioni analoghe.

Una modalità diversa di trattamento di questo prodotto, quando diviene inutilizzabile, può provocare danni enormi sull'ambiente e sulla salute umana per effetto del suo contenuto in piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (pbb) e etile di difenile polibromurato (pbde).

Sanzioni

Le sanzioni sono stabilite dalla normativa nazionale; nello specifico il Decreto Legislativo n. 22 del 5 febbraio 1997 e successive modifiche, stabilisce nell'Art 14 il "Divietò di Abbandono". Le sanzioni previste dall'Art 50 prevedono: "[...] chiunque [...] abbandona o deposita rifiuti ovvero li immette nelle acque superficiali o sotterranee è punito con la sanzione amministrativa pecuniaria da lire duecentomila (Euro 103,29) a lire unmilioneduecentomila (Euro 619,75) [...].
