MANUALE UTENTE Spirit TC 5597 Schulthess

Istruzioni per l'uso di asciugatrici a condensazione in case monofamiliari

Siamo lieti che abbiate scelto un'asciugabiancheria Schulthess.

La vostra nuova asciugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.

Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.

Dear Customer

Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre il vostro nuovo della vostra nuova asciugatrice.

Osservate inoltre le istruzioni per la sicurezza a pagina 32 e conservate il libretto del Servizio Assistenza ed il certificato di garanzia.

Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Schulthess.

Vostra

Da tenere sempre in considerazione

▶ Consigli per lo smaltimento dell'asciugatrice 32

▷Imballaggio della nuova asciugatrice 32

▷La vostra vecchia asciugatrice 32

▶Indicazioni per la sicurezza e avvertenze 32

▶Protezione dell'ambiente e consigli

per risparmiare 32

La vostra nuova asciugatrice

▶ Descrizione dell'asciugatrice 33

▶ Consigli per il bucato 34

▷Assortimento dei capi 34

▷Consigli per l'asciugatura 34

Messa in funzione

▶Operazioni preliminari 34

▶Apertura dello sportello 34

▶Introduzione della biancheria 34

▶ Chiusura dello sportello 34

Come asciugare

▶Tabella dei programmi 35/36

▶Asciugatura nel cestello 37

▷Il cestello 37

▷Inserimento del cestello 37

▷Introduzione della biancheria 37

▷Asciugatura di scarpe ed accessori 37

▷Selezionare il programma per cestello 37

▶Asciugazione 38

▷Programmi elettronici 38

▷Programma Espresso 38

▷Programma misto 38

▷Programmi a tempo 38

▷Programmi speciali 38

▷Selezione di funzioni supplementari 38

▷Avvio del programma 38

▷Durata e fase di svolgimento

del programma 38

▷Cambiamento di programma 39

▷Interruzione del programma 39

▷Aggiunta di biancheria 39

▷Fine del programma 39

▷Estrazione della biancheria 39

▷Spegnimento dell'asciugatrice 39

▶Funzioni supplementari 39

▷Capi normali 39

▷Impostazione timer 39

▷Asciugatura delicata 39

▷Asciugatura delicata extra 39

▷Ciclo veloce 39

Manutenzione / Cura / Pulizia

▶Pulizia dell'apparecchio 40

▷Pulizia del filtro 40

▷Pulizia del raffreddatore dell'aria 40/41

▷Pulizia dei sensori d'umidità 41

▷ Svuotare l'asciugabiancheria in caso

di gelo o prima del trasporto 41

Impostazione di base

▶Umidità iniziale 41

▶Grado d'asciugatura 41

▶ Protezione antipiega 42

▶ Regolazione dell'ora 42

▶Lingua 42

Altre impostazione

▷Dispositivo di sicurezza per i bambini 42

▷Memoria tasti 42

▷Tensione di allacciamento ridotta 42

▷Regolazione luminosità/contrasto del display 42

▷Cicalino 42

▷Funzione di stand-by 42

▷Interfaccia ottica 42

▷Lingua di default 42

Anomalie di funzionamento

▶Eliminazione in proprio di piccole anomalie 43

▶ Segnalazioni di guasto 43

Servizio assistenza

▶Numero di prodotto e di macchina 43

Garanzia in abbonamento 43

Appunti 44

Consigli per il riciclo

Imballaggio dell'asciugatrice nuova

Smaltire il materiale d'imballaggio secondo le norme.

Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti. L'imballaggio può essere restituito al rivenditore o al fornitore. Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.

Le parti in legno non sono state trattate chimicamente. I fogli sono in polietilene (PE), i nastri di fasciatura in polipropilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.

La vostra vecchia asciugatrice

⚠️ Rendere inutilizzabili gli apparecchi fuori uso.

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando rimangano imprigionati e possano rischiare la vita. Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.

Assicuratevi che il vostro vecchio apparecchio venga smaltito secondo le norme. Chiedere alla propria amministrazione municipale l'indirizzo dei centri di raccolta o luoghi di recupero per lo smaltimento degli apparecchi fuori uso. Vi preghiamo di contribuire in questo modo ad uno smaltimento ecologico ed al recupero dei materiali.

Consigli per la sicurezza ed avvertimenti

Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici.

Cosa fare prima della messa in funzione:

Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra asciugatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio.

⚠️ Le riparazioni devono essere eseguite esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.

⚠️ Conservare con cura tutta la documentazione per altre persone che utilizzano l'asciugatrice o per eventuali proprietari futuri.

Installare l'apparecchio secondo le relative istruzioni.

Non collegare un apparecchio che presenti danni evidenti. In caso di dubbio, chiedere informazioni al Servizio Assistenza o al rivenditore.

Durante l'asciugatura fare attenzione a quanto segue:

Non lasciare i bambini in prossimità dell'apparecchio, senza controllarli.

Tenere gli animali domestici lontani dall'apparecchio.

L'apparecchio è concepito esclusivamente per l'asciugazione domestica di tessuti.

Fare attenzione a fine programma:

Non introdurre la mano nel cestello rotante.

Per la salvaguardia dell'asciugatrice:

Non salire sulla macchina.

Non sedersi, né sorreggersi, né appoggiarsi sull' obló. (Pericolo di ribaltamento!)

Durante il trasporto fare attenzione a quanto segue:

Attenzione durante il trasporto dell'asciugatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!

Non collegare l'allacciamento del tubo di scarico ad un camino, a cui è collegato una stufa a gas o a carbone, la cucina o il riscaldamento a gas. Con il ritorno dei fumi c'è pericolo di avvelenamento!

Rispetto per l'ambiente e consigli per risparmiare

Per risparmiare corrente, tempo e costi

Il sistema d'asciugazione più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita.

▶ Non superare la quantità massima di biancheria indicata (vedere la tabella dei programmi a pagina 35).

▶ Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completamente l'acqua. Maggiore è la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energia elettrica.

▶ Centrifugare anche i capi delicati.

Durante il processo di asciugatura si deve provvedere ad una buona aerazione dell'ambiente (aprire la finestra o la porta).

▶Pulire il filtro dopo ogni asciugazione.

Pannello di comando e visualizzazione

16 9 8 7 S 1 EXPRESS 12 MIX 11 10 17 3 4 5 6 13 Spirit TC 5597 swissmade

Programmi

1 Programmi speciali
2 Asciugatura a tempo
3 Umido per stiratura
4 Asciugatura leggera
5 Asciugatura normale
6 Asciugatura intensa
11 Biancheria mista
12 Programma espresso

Funzioni supplementari

7 Asciugatura delicata extra
8 Asciugatura delicata
9 Impostazione timer
10 Capi di facile manutenzione
13 Avvio del programma
14 Apertura dello sportello di riempimento
15 Ciclo veloce

Indicatori

16 Display digitale

Interface

17 SCS-Schulthess Control System (interfaccia PC per assistenza clienti)

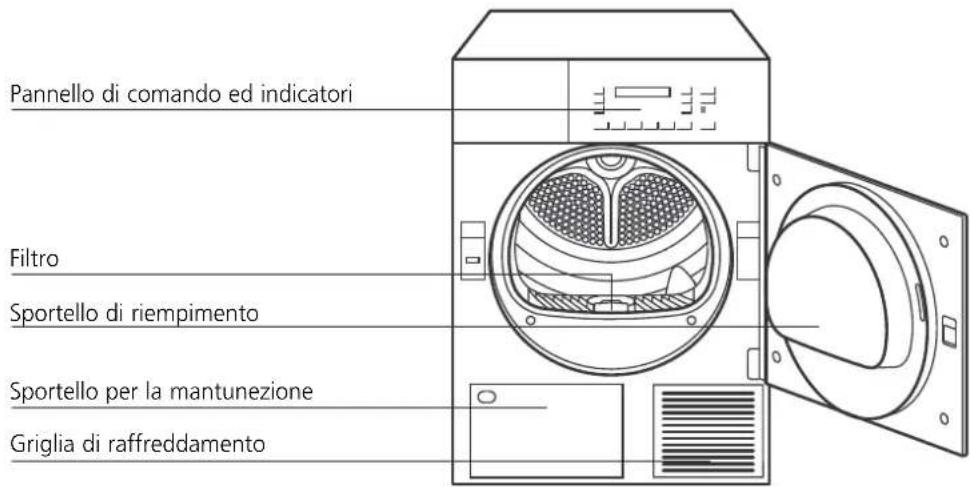

Pannello di comando ed indicatori Filtro Sportello di riempimento Sportello per la mantunezione Griglia di raffreddamento

Consigli per il bucato

Selezione dei capi

Controllare i simboli di asciugatura sulle etichette dei tessuti.

Asciugazione a temperatura normale.

Asciugazione a bassa temperatura.

Non asciugare con l'asciugatrice.

Non utilizzare l'asciugatrice per i seguenti tessuti:

- Lana o tessuti in misto lana (tranne con i programmi «Lana» o «Lana finish»): pericolo d'infeltrimento!

● Tessuti sensibili (seta, tende sintetiche ecc.): formazione di pieghe!

● Biancheria troppo bagnata: spreco di energia!

▶Per ottenere un'asciugazione uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugazione desiderato.

Non superare la quantità massima di carico consentita, poiché il sovraccarico pregiudica i risultati dell'asciugazione e sgualcisce molto la biancheria.

Consigli per l'asciugazione

▶ Chiudere le cerniere lampo, i ganci e gli occhielli. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.

Se possibile, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selezionare il grado di asciugatura leggero). In caso d'eccessiva asciugatura c'è il rischio che si sgualciscano.

▶ I capi che risultassero ancora umidi al termine del ciclo d'asciugazione (carico misto cotonati) possono essere asciugati con un programma a tempo.

▶ I tessuti lavorati, ad. es. i capi in maglia, potrebbero restringersi con l'asciugazione. Per questo tipo di tessuti non utilizzare il programma «Asciugatura forte».

Messa in funzione

Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.

Preparazione

Controllare che:

▶ Sia inserito il filtro per i pelucchi. (Vedi «Manutenzione / Cura / Pulizia» a pagina 34). ▶ La spina sia inserita o l'interruttore a parete acceso. L'asciugatrice è pronta ad entrare in funzione, se tutte le spie di controllo lampeggiano oppure sono spente. Nel caso che una spia rimanga continuamente accesa, procedere come segue:

▶Premere il tasto «Ciclo veloce», finché non si accende la spia di controllo «Fine del programma». Attendere che la spia di controllo lampeggi, quindi premere il tasto «Aprire» (eventualmente estrarre la biancheria).

Apertura dell'oblò

▶Premere il tasto «Aprire».

• L'oblò si apre.

▶Attenzione: L'obló si apre, solamente se è inserita l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura dell'obló (ad esempio per mancanza di moneta), allora può essere aperto manualmente premendo all'altezza del bloccaggio dell'obló.

- La luce del cestello si accende al momento dell'apertura dello sportello.

Inserimento della biancheria

Prima di inserire la biancheria accertarsi che nel cestello non si trovino corpi estranei, né animali domestici che eventualmente si sono nascosti.

Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.

Non asciugare nell'apparecchio capi che in precedenza siano stati trattati con solventi infiammabili, per esempio con smacchiatori o benzina per smacchiare (pericolo di esplosione)!

Non utilizzare l'asciugatrice per tessuti che contengono gommapiuma o che sono impregnati di lacca, acetone per unghie o sostanze simili (pericolo di incendio)!

▶Inserire nel cestello i capi ben aperti, mischiando i capi grandi e piccoli.

Chiusura dell'oblò

▶Per chiudere l'oblò, premerlo finché non si sente scattare chiaramente la serratura.

▶Accertarsi che nel chiudere l'oblò non vi rimangano impigliati dei capi.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Simbolo sull'etichetta	Quantità max. di bianch.	Tessuto/Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatrice alla velocità giri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
Capi resistenti e colorati in cotone o lino
	6 kg	● Lenzuola, tovaglie, asciugamani, T-Shirts. magliette polo, vestiti da lavoro	► Per capi da stirare con ferro	Stiratura con ferro		16001200	2,12,7	5979
		● T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima, calzini in cotone	► Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		16001200	2,53,0	7287
		● Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone	► Per capi che non devono essere stirati	Asciugatura normale		16001200	2,83,3	7994
		● Accappatoi e lenzuola in spugna Mai biancheria intima e calze	► Tessuti particolarmente spessi ed a più strati	Asciugatura forte		16001200	3,03,5	84100
Capi delicati (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere
	3 kg	● Pantaloni, abiti, gonne, camicie	► Per capi che devono essere stirati con ferro	Stiratura con ferro		800600	0,91,0	3640
		● Pantaloni, abiti, gonne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	► Per capi che non devono essere stirati o devono essere stirati poco	Asciugatura leggera		800600	1,01,1	3843
		● Camicie da uomo, bluse, capi di abbiglia-mento sportivo, lenzuola, tovaglie, tute sportive	► Per capi che non devono essere stirati	Asciugatura normale		800600	1,21,2	4652
		● Giacche a vento, coperto	► Tessuti particolarmente spessi o à più strati	Asciugatura forte		800600	1,41,5	5862
Programmi speciali
	2 kg	● Abbigliamento sportivo, capi in fibre sintetiche e tessuto misto	► Indumenti sportivi e idrorepellenti Il bucato diventa extra-asciutto	Asciugatura normale		600	0,9	42
	3 kg	● Misto Capi di abbigliamento misti	► Cotone e tessuti misti Il bucato diventa normale.	Asciugatura forte		800600	1,81,8	7880
		● Asciugatura a tempo Capi singoli, capi poco umidi	► Per l'asciugatura successiva di capi ancora umidi	Asciugatura a tempo
	⚠️	Per i tessuti particolarmente sensibili alle temperature premere il tasto «Asciugatura delicata» o «Asciugatura delicata extra»
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%. Negli apparecchi con potenza allacciata ridotta, i tempi dei programmi si prolungano.

Simbolo sull'etichetta	Quantità max. di bianch.	Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatrice alla velocità giri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
Programmi speciali «s»
	3 kg	● Lana resistente al lavaggio meccanico	► La biancheria diventa più vaporosa ma non asciutta. Togliere la biancheria subito dopo la fine del programma e metterla ad asciugare ben distesa su un telo di spugna.	Lana Finish Umido	S 1x	800	0,1	5
	2 kg	● Sintetico	► Per l'asciugatura di capi in seta, biancheria delicata, biancheria intima, tende, etc.	Sintetico Asciugatura normale	S 2x	200	1,8	105
	3 kg	● Jeans	► Jeans e pantaloni in cotone vengono asciugati fino al grado «Umido per stiratura». Quindi vengono appenditi e asciugati all'aria.	Jeans Umido per stiratura	S 3x	400	1,4	49
	2 kg	● Bluse/Camice	► Camicie da uomo e bluse vengono asciuga ti fino al grado «Umido per stiratura». Il pro-gramma diminuisce la formazione di pieghe, rende la biancheria delicata e facilita la stiratura.	Bluse/Camice Umido per stiratura	S 4x	400	1,2	48
	2 kg	● Abbigliamento outdoor	► Per l'asciugatura di abbigliamento outdoor, piumini, etc.	Outdoor Asciugatura normale	S 5x	600	1,0	67
	1 capo	● Cuscini grandi e piccoli	► Cuscini da testa, piumini e capi simili vengo-no asciugati fino al grado «Asciugatura forte». Se necessario girare i cuscini dopo ca. 120 min.	Cuscini Asciugatura a tempo 10-150 min.	S 6x	600	3,2	180
	2 kg	● Abbigliamento sportivo e giacche a vento	► Dopo l'impregnazione in lavatrice è con-sigliabile procedere all'operazione di fissaggio dell'impregnazione per i singoli capi.	Impregnare Asciugatura forte	S 7x	600	1,3	56
	2 kg	● Lana⚠ Solo nel cestello!	► Asciugare la lana nel cestello► Per pullover, calze di lana, guanti e capi simili Trattamento: vedi «Asciugatura nel cestello»	Lana Asciugatura a tempo	S 8x	800	2,0	120
	max. 3 kg	● Scarpe e accessori⚠ Solo nel cestello!	► Per asciugatura di scarpe sportive, berretti in maglia, caschi da bicicletta, animali di pezza, giocattoli, etc.Trattamento: vedi «Asciugatura nel cestello»	Accessori Asciugatura a tempo 10-150 min.	S 9x	-	2,3	120
	3 kg	● Linge en coton et d'entretien facile	► Può essere evitata o molto ridotta la forma-zione di pieghe e striature. Appendere e fare asciugare all'aria.	Super finish Umido per stiratura	S 10x	max. 1400	0,5	11
	⚠	Per i tessuti particolarmente sensibili alle temperature premere il tasto «Asciugatura delicata» o «Asciugatura delicata extra»			◎ [IMAGE]
		I valori di consumo presentati sono indicativi e sono stati rilevati in condizioni di esercizio normali. Sono possibili scostamenti fino ad un limite del 10%. Negli apparecchi con potenza allacciata ridotta, i tempi dei programmi si prolungano.

Asciugatura nel cestello

Il cestello

Il cestello facilita l'asciugatura di singoli capi in lana resistente al lavaggio meccanico, scarpe sportive in fibra sintetica e similpelle, animali di pezza, giocattoli etc.

Il cestello non ruota insieme al tamburo ed è per questo che vi si possono asciugare capi in lana, scarpe sportive o accessori.

La lana bagnata non deve essere smossa troppo perché tende ad infeltrire, mentre le scarpe sportive possono rovinare il tamburo con il loro peso.

Controllare il cestello!

▶Non utilizzare mai un cestello rovinato! Mettersi in contatto con il servizio assistenza.

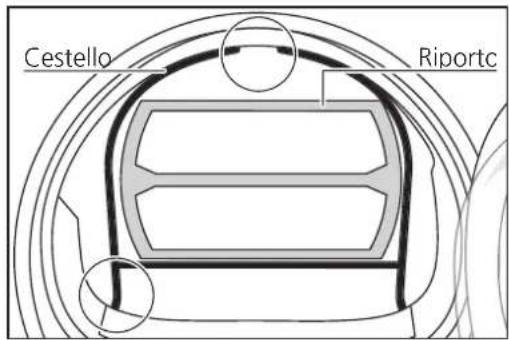

Inserimento del cestello

Il tamburo deve essere vuoto!

Cestello Riportc

1. Inserire i piedini
2. Appoggiare il cestello in alto

Inserimento della biancheria

▶La biancheria deve essere centrifugata!
▶Inserire i capi di biancheria ben distesi, mai stipati.
▶La biancheria non deve toccare il tamburo, potrebbe rimanere impigliata e rovinarsi.

Pantaloni da uomo Pullover Gonne

Asciugatura di scarpe ed accessori

▶Non impiegare il riporto in caso di scarpe sportive ed accessori (berretti in maglia, caschi da bicicletta, giocattoli, etc.)

▶Nelle scarpe sportive estrarre in fuori la linguetta.
▶Togliere dalle scarpe le stringhe, le solette, i cuscinetti per i calcagni.
▶ Mettere nel cestello un asciugamano arrotolato, in modo da creare una certa pendenza e posizionare le scarpe con i tacchi sull'asciugamano.

Selezionare il programma per cestello

▶Utilizzare solo il programma speciale «Lana» o «Accessori» (Vedi la tabella dei programmi a pagina 36).

Asciugazione

Programmi d'asciugazione

Il sistema di rilevamento elettronico, dotato di sensori precisi, controlla costantemente il grado di umidità dei vostri capi e termina il programma automaticamente al momento in cui è stato raggiunto il grado d'asciugazione impostato.

Selezionare il programma per tessuti resistenti, colorati o delicati, seguendo la tabella dei programmi.

▶Premere il tasto del programma.

- Si accende la spia luminosa del programma selezionato.

▶Per i tessuti delicati selezionare la funzione supplementare «Capi delicati» 📊

Programma Espresso: 2 kg

Programma speciale per l'asciugatura rapida di capi in tessuto sintetico, per es. abbigliamento sportivo in tessuto sintetico o misto. La biancheria esce asciutta normale.

▶Premere il tasto di avvio del programma.

● La spia di controllo si illumina.

Programma misto: 3kg

Per l'asciugatura intensa di capi misti in cotone e articoli tessili di facile manutenzione.

▶Premere il tasto di avvio del programma.

● La spia di controllo si illumina.

Programmi a tempo

Per asciugare singoli capi di biancheria o per finire di asciugare tessuti già preasciugati con un basso contenuto di umidità. Il tempo d'asciugazione da impostare dipende dal tipo di biancheria, dalla quantità di biancheria e dal contenuto di umidità.

▶Premere il tasto del programma.

- Si accende la spia luminosa «Programma a tempo» e viene indicato il tempo d'asciugatura minimo di 10 min.

▶Selezionare il tempo d'asciugazione, fino ad un massimo di 150 min, premendo più volte il tasto.

Programmi speciali

Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto. Premere ripetutamente il tasto finché sul display appare il programma desiderato. (Vedi tabella dei programmi, pagina 36)

Selezionare le funzioni supplementari

COLORATI RESTISTENTI 00:59h UMIDO PER STIRATURA

Dopo aver selezionato il programma, lampeggiano le spie luminose delle funzioni supplementari, che all'occorrenza possono essere inserite.

▶ Premere il tasto, oppure i tasti, delle funzioni desiderate (Vedi funzioni supplementari a pagina 39).

- Si accende la spia luminosa della funzione selezionata, ovvero si accendono le spie luminose delle funzioni selezionate.

Avvio del programma

▶Premere il tasto «Avvio».

- La spia luminosa si accende ed il programma parte automaticamente.

Nel caso sia inserito il dispositivo di sicurezza per i bambini:

▶Tenere premuto il tasto «Ciclo veloce» ed azionare il tasto «Avvio».

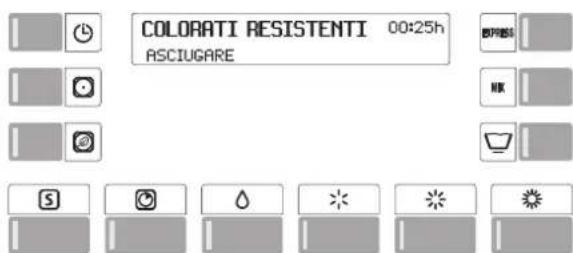

Svolgimento del programma / Fase del programma

COLORATI RESISTENTI 00:25h ASCIUGARE

▶ Nei programmi in base all'umidità residua il sistema di rilevamento elettronico controlla costantemente il grado d'umidità della biancheria.

- Viene visualizzata la durata residua del programma. Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma varia di alcuni minuti.

▶ Nei programmi a tempo viene indicato il tempo che rimane prima della fine del programma.

Cambiare programma prima dell'avvio del programma

▶Premere nuovamente il tasto del programma desiderato.
- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che possono essere selezionate e tutte le impostazioni vengono cancellate.
▶ Ev. selezionare le funzioni supplementari.
▶Avviare il programma.

Interruzione del programma

▶ Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché sul display compare «Fine del programma».

Nel caso sia inserito il dispositivo di sicurezza per i bambini:

▶Tenere premuto il tasto «Avvio».
Contemporaneamente premere il tasto «Ciclo veloce».

Aggiunta di biancheria

effettuabile in ogni momento.

▶Premere il tasto «Aprire».
- Il tamburo si ferma.
▶Introdurre la biancheria.
▶Chiudere lo sportello.
▶Premere il tasto «Avvio».

Se è inserito il dispositivo di sicurezza per i bambini:

▶Mantenere premuti entrambi i tasti «Avvio» e «Ciclo veloce».
▶ Il processo di asciugatura riprende.

Fine programma

La fine del programma viene visualizzata dal valore 00h00, il display indica «Fine programma» e la spia lampeggia.

• Viene emesso un segnale acustico (solamente nel caso in cui è inserita l'apposita funzione di segnalazione.)
  ▶Nell'impostazione di base è inserita la funzione antipiega. Dopo la fine del programma il tamburo continua a ruotare a brevi intervalli in modo che la biancheria non si sgualcisca (per 30 o 60 minuti).

Dopodiché la biancheria dovrebbe essere rimossa.

Togliere la biancheria

▶Premere il tasto «Aprire».
- Il tamburo viene illuminato.
▶Togliere la biancheria.
▶Pulire il filtro (pagina 40).
▶Chiudere lo sportello

Spegnere l'asciugatrice

▶Spegnere l'interruttore a parete.

Funzioni supplementari

Oltre ai diversi programmi d'asciugazione la vostra asciugatrice vi offre la possibilità di creare programmi personalizzati. Selezionando una o più funzioni supplementari potete impostare il vostro programma di asciugazione in base alle caratteristiche specifiche della vostra biancheria.

Avete inoltre la possibilità di standardizzare la vostra asciugatrice alle vostre necessità personali, cambiando le impostazioni di base (vedi pagina 41).

Capi delicati

Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.

Impostazione timer

Premendo una o più volte il tasto «Impostazione timer» si può impostare l'ora d'avvio in modo che l'asciugabiancheria entri in funzione entro le 23,5 ore successive.

Questo consente, ad esempio, di sfruttare la tariffa ridotta per la corrente erogata durante la notte. L'inizio e la fine di un programma possono quindi essere adeguati alle proprie abitudini di vita.

Nel display viene visualizzato il tempo di avvio ed il tempo residuo per finire il programma.

L'ora preselezionata inizia a decorrere dopo l'attivazione del tasto di avvio.

Una volta raggiunta l'ora di avvio, il programma si attiva automaticamente e viene visualizzata la sua durata effettiva.

Avvertenza

- In caso d'interruzione di corrente rimane memorizzato il tempo attuale. Non viene tenuta in considerazione la durata dell'interruzione di corrente.

Asciugatura delicata

Il tasto «Asciugatura delicata» deve essere premuto nel caso di tessuti particolarmente sensibili alle temperature, quali ad esempio le fibre acriliche. La temperatura viene ridotta ed il tempo d'asciugazione viene leggermente prolungato.

Asciugatura delicata extra

In caso di tessuti particolarmente delicati si può premere il tasto «Asciugatura delicata extra», in modo da ridurre ulteriormente la temperatura.

Ciclo veloce

Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce». (Vedi «Cambiamento/Interruzione del programma» a pagina 39).

Manutenzione / Cura / Pulizia

Pulizia dell'apparecchio

Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.

Non spruzzare mai acqua sull'apparecchio.

Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possono provocare un'esplosione!

Pulire la parte esterna ed i comandi dell'asciugatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sia abrasivo.

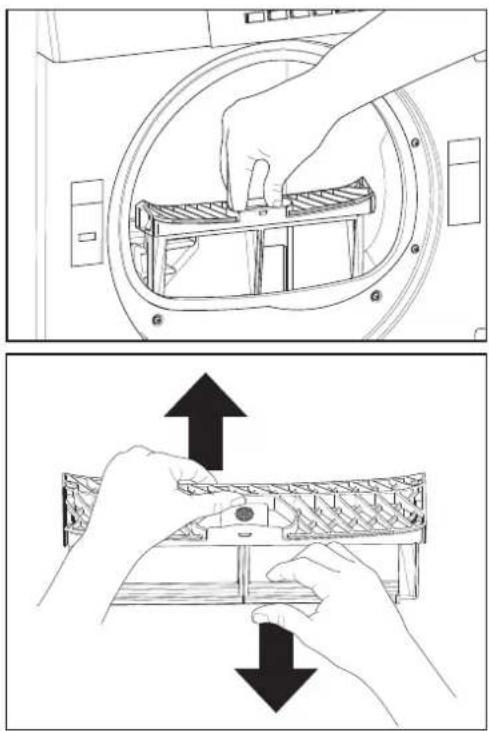

Pulizia del filtro

Utilizzando i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugazione si staccano e vanno a depositarsi nel filtro che si trova sul lato interno dello sportello. Quindi il filtro deve essere pulito dopo ogni ciclo d'asciugazione.

1. Premere il tasto «Aprire».
2. Estrarre il filtro e capovolgerlo.
3. Passare la mano sul filtro e rimuovere in questo modo i filamenti di tessuto. Può anche accadere che il filtro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invisibile depositatosi nella mascherina del filtro. Tenere il filtro con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtro deve essere pulito con una spazzola sotto l'acqua corrente.

3.1 Ogni tanto è necessario pulire anche la guarnizione sul bordo interno del supporto del filtro e rimuovere i filamenti che si sono depositati sul supporto. Per questa operazione utilizzare un'aspirapolvere o un pennello per spolverare.
3.2 Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nell'apertura del filtro per i filamenti di tessuto e rimuovere interamente i filamenti residui.
4. Rimontare il filtro in modo corretto.
5. Chiudere lo sportello.

Pulizia del condensatore lamellare

Il condensatore lamellare dovrebbe essere pulito ca. una volta ogni 10 cicli di asciugatura.

1. Premere il tasto, lo sportello di manutenzione si apre.

1. Ruotare entrambe le levette di chiusura, seguendo la direzione della freccia.
2. Estrarre il condensatore lamellare.

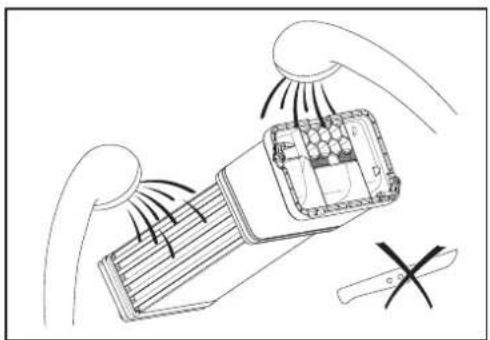

1. Pulire sotto un getto d'acqua il condensatore lamellare, fare sgocciolare bene l'acqua.

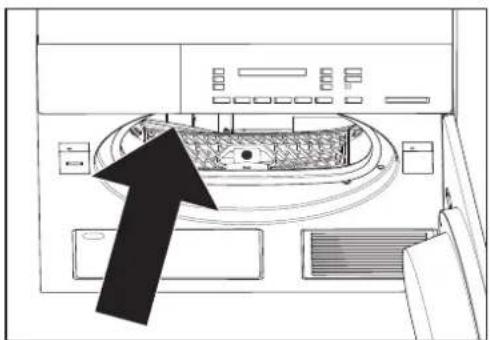

1. Rimontare il condensatore lamellare, con il manico rivolto verso il basso. Ruotare le levette di chiusura nella loro posizione originale.

1. Premere in alto a sinistra lo sportello di manutenzione fino ad inserimento.

Pulizia dei rilevatori d'umidità

Dopo un uso prolungato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità.

Nei programmi in base all'umidità residua questo può comportare il mancato raggiungimento del grado di asciugatura desiderato. Togliere i sedimenti con un panno imbevuto in aceto.

Svuotare l'asciugabiancheria in caso di gelo o prima del trasporto

Se l'asciugabiancheria si trova in u locale dove la temperatura può andare sotto zero, oppure deve essere trasportata, è necessario svuotare completamente l'apparecchio.

1. Selezionare un programma d'asciugazione a scelta.
2. Premere il tasto «Avvio» .. L'acqua di condensazione rimasta nell'apparecchio viene così pompata nello scarico.
3. Dopo circa 5 minuti interrompere il programma con il tasto «Ciclo veloce» .»

Impostazioni di base

Sebbene i parametri base dell'asciugatrice siano già stati predisposti in fabbrica, prima dell'avviamento o in qualsiasi momento successivo le funzioni di seguito elencate vi permettono di adattarli alle vostre esigenze personali.

Le impostazioni di base possono essere cambiate solamente se nessun programma di asciugatura è in esecuzione. Per cambiare un'impostazione di base si deve sempre mantenere premuto il tasto (o i tasti) di programma e poi attivare il tasto «Ciclo veloce». Le relative funzioni vengono visualizzate sul display. Tenendo premuto il tasto (o i tasti) di programma e premendo più volte il tasto «Ciclo veloce» 🚗a visualizzazione cambia.

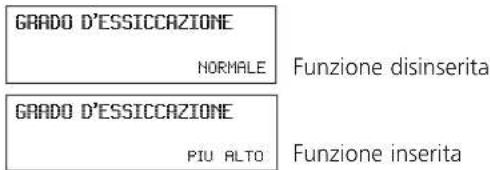

Esempio:

GRADO D'ESSICCAZIONE NORMALE Funzione disinserita GRADO D'ESSICCAZIONE PIU ALTO Funzione inserita

Umidità iniziale (valore preimpostato 50%)

L'indicazione del tempo residuo sarà più esatta se le impostazioni dell'asciugatrice vengono adattate alla velocità di centrifugazione della vostra lavatrice.

Una velocità di centrifugazione di 1600 giri/min. corrisponde al 50% di umidità iniziale

Una velocità di centrifugazione di 1200 giri/min. corrisponde al 60% di umidità iniziale

Grado d'asciugatura (valore preimpostato NORMALE)

Se è inserita questa funzione, il grado d'asciugatura dei programmi elettronici (Asciugatura normale e forte) viene leggermente aumentato e la biancheria risulta un po' più asciutta.

Protezione antipiega (valore preimpostato 30MIN)

Attivando questa funzione, alla fine del programma inizia una fase di protezione antipiega della durata di 60 min.

Impostazione dell'ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto di regolare i minuti.

Lingua (valore preimpostato: TEDESCO)

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default.

(Vedi «Impostazioni estese/Lingua di default»)

Altre impostazioni di base

▶La pressione contemporanea su questi tre tasti attiva la visualizzazione delle impostazioni estese.

▶ La pressione ripetuta sul tasto visualizza le impostazioni disponibili.

▶La pressione sul tasto permette di modificare le varie impostazioni.

▶ Con la pressione sul tasto >> termina la visualizzazione delle impostazioni.

Dispositivo di sicurezza per bambini (valore preimpostato: NO)

⚠️ Selezionare «Impostazioni estese»!

Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:

Tenere premuto il tasto «Avvio» e azionare il tasto «Ciclo veloce».

Memoria tasti (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

Inserendo la funzione «Memoria tasti» viene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasto. Premendo ripetutamente si possono selezionare in successione i programmi che seguono.

Un programma speciale utilizzato frequentemente può essere richiamato con una sola pressione su un tasto.

A funzione disinserita compare per primo il programma «Lana finish».

Tensione di allacciamento ridotta (valore preimpostato: NO)

Selezionare «Impostazioni estese»!

La riduzione della tensione di allacciamento comporta un conseguente prolungamento dei tempi di programma.

$$ \mathrm{No} = 4 0 0 \mathrm{V} 2 \mathrm{N} \sim 2, 7 5 \mathrm{kW} / 1 0 \mathrm{AT} $$

$$ \mathrm{No} = 2 3 0 \mathrm{V} 1 \mathrm{N} \sim 2, 7 5 \mathrm{kW} / 1 6 \mathrm{AT} $$

$$ \mathrm{Si} = 2 3 0 \mathrm{V} 1 \mathrm{N} \sim 2, 0 5 \mathrm{kW} / 1 0 \mathrm{AT} $$

Regolazione della luminosità del display (valore preimpostato: 150)

Selezionare «Impostazioni estese»!

Questo tasto consente di modificare la luminosità o il tipo di carattere visualizzato.

Regolazione del contrasto del display (valore preimpostato: 26)

⚠️ Selezionare «Impostazioni estese»!

Questo tasto consente di modificare il livello di contrasto del display.

Volume del cicalino (valore preimpostato: VOLUME 2)

⚠️ Selezionare «Impostazioni estese»!

Con cicalino attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari. Questo tasto consente di regolarne il volume su 3 livelli:

$$ \text { Inattivo } $$

$$ \text { Volume } 1 $$

$$ \text { Volume } 2 $$

$$ \text { Volume } 3 $$

Funzione di stand-by (valore preimpostato: SI)

Selezionare «Impostazioni estese»!

Se nessun programma è in esecuzione, l'attivazione di questa funzione commuta il funzionamento della macchina nello stato di risparmio energetico. Tutte le spie sono spente.

Interfaccia ottica (valore preimpostato: NO)

⚠️ Selezionare «Impostazioni estese»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramite PC.

Lingua di default (valore preimpostato: TEDESCO)

Selezionare «Impostazioni estese»!

Se si seleziona temporaneamente un'altra lingua tramite i tasti 4 minuti dopo la fine del programma, in modalità standby o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.

Anomalie

Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.

Per le riparazioni devono essere utilizzati solamente ricambi originali.

Come eliminare da soli piccole anomalie

La macchina non entra in funzione dopo aver premuto un tasto del programma:

▶Controllare che l'interruttore a parete sia acceso e la spina sia inserita.
▶Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.

L'apparecchio non entra in funzione:

▶Non è stato premuto il tasto «Avvio».
▶ È impostata un'ora d'avvio. Parte solamente dopo che è trascorso il tempo d'avvio selezionato.

Il grado di asciugatura non è stato raggiunto.

▶ Pulire il filtro.
▶Aumentare il grado di asciugatura (vedi pagina 41).
▶ Pulire i rilevatori d'umidità (vedi pagina 41).

Il tempo di asciugatura è troppo lungo.

▶ Pulire il filtro.
▶Mancanza di corrente (Controllare i blocchi da parte della Società Elettrica)

La biancheria non si asciuga nonostante sia stato impostato il massimo grado di asciugatura.

▶ Il cestello è sovraccarico.
▶La biancheria non è stata centrifugata a sufficienza.
▶ L'aerazione dell'ambiente non è sufficiente. (Aprire la porta o la finestra).
▶Il filtro è otturato da filamenti di tessuto (pulire il filtro).

L'illuminazione del cestello non funziona.

▶La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un tecnico.

Consistente aumento d'umidità nell'ambiente

▶L'ambiente non è aerato sufficientemente. Provedere ad una sufficiente aerazione dell'ambiente.

L'obló è bloccato:

Se dovesse essere mancata la corrente prima dell'apertura dell'obló (ad esempio per mancanza di moneta), allora può essere aperto manualmente premendo all'altezza del bloccaggio dell'obló.

Segnalazioni di guasto

Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire, premendo il tasto «Avvio», dopo aver eliminato l'anomalia.

«DISPOSITIVO DI SICUREZZA PER I BAMBINI ATTIVATO»

▶Mantenere premuto il tasto «Avvio» e azionare il tasto «Ciclo veloce».

«CHIUDERE SPORTELLO»

▶Premero lo sportello finché la chiusura non si inserisce correttamente.

▶La pompa dell'acqua di condensa non funziona. Verificare che il tubo flessibile dell'acqua di scarico non sia piegato o lo scarico sull'immobile non sia ostruito.

Se l'apparecchio segnala un messaggio di guasto F-- :

▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla. (Sfilare la spina o spegnere l'interruttore a parete).

- L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.

▶Selezionare un nuovo programma.

Se viene ancora indicata la segnalazione di guasto:

▶ Annotarsi il tipo di segnalazione di guasto.
▶ Sfilare la spina o spegnere l'interruttore a parete.
▶Avvisare il Servizio Assistenza.

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia. (Vedi «Eliminare da soli piccole anomalie» a pagina 43). In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.

Comporre il numero della sede centrale del Servizio Assistenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa di identificazione situata all'interno dello sportello. Segnare qui i numeri del vostro asciugabiancheria.

No. di prodotto

No. di apparecchio

Abbonamento di garanzia

Trascorso il normale periodo di garanzia di 2 anni, questo può essere prolungato a scelta con un abbonamento di garanzia. Siamo lieti di spedirvi la relativa documentazione. Conservare il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Contents
