MANUALE UTENTE Spirit eMotion TW 7337 Schulthess

Istruzioni per l'uso di asciugatrici

a termopompa in case monofamiliari

Seguire le indicazioni di sicurezza!

Mettere in funzione l'apparecchio

solo dopo aver letto queste istruzioni!

Siamo lieti che abbiate scelto un'asciugatrice Schulthess.

La vostra nuova asciugatrice e nata dopo molti anni di ricerche. Le alte esigenze di qualità richieste e durante la fase di fabbricazione vi garantiscono un apparecchio di lunga durata.

La sua concezione soddisfa tutte le richieste odierne e future per un moderno trattamento della biancheria. Vi consente di selezionare i programmi in modo vario e personalizzato.

Il forte risparmio di energia e tempi di asciugatura più brevi vi garantiscono la massima economicità durante il funzionamento della vostra asciugatrice.

Dear Customer

Vi preghiamo di leggere attentamente queste istruzioni per l'uso, per poter sfruttare tutte le possibilità ed i vantaggi che vi offre la vostra nuova asciugatrice.

Osservare particolarmente il capitolo «Istruzioni per la sicurezza» come anche il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

Vi auguriamo di poter utilizzare con gioia la vostra nuova macchina Schulthess.

Vostra

Simboli impiegati 34

Consigli per il riciclo

▶ Imballaggio della nuova asciugatrice 34
▶ Smaltimento del vecchio apparecchio 34

Istruzioni per la sicurezza

▶ Istruzioni generali per la sicurezza 34
▶ Cosa fare prima della messa in funzione 34
Durante l'asciugatura fare attenzione
a quanto segue 34/35
Durante il trasporto fare attenzione a quanto segue 35

Per asciugare correttamente rispettando l'ambiente

▶ Selezione dei capi 35
▶ Caricamento 35
▶ Consigli per l'asciugazione 35
▶ Non utilizzare l'asciugatrice per i seguenti tessuti 35

Descrizione dell'asciugatrice

▶ Pannello di comando e visualizzazione 36

Messa in funzione

▶ Preparazione 37
Apertura del sportello 37
▶ Chiusura del sportello 37

Tabella dei programmi 38/39

Selezione del programma

▶ Selezione dei programmi standard 40
▶ Programmi speciali 40

Funzioni supplementari

▶ Sintetici 40
▶ Biancheria mista 40
▶ petPlus 40
▶ Imposta durata 40
▶ Selezionare ora di avvio 40
▶ Ciclo veloce 40

Avvio del programma

▶ Selezione del programma 41
▶ Selezione di funzioni supplementari 41
▶ Cambiare programma prima dell'avvio 41
▶ Inserimento della biancheria 41
Avvio del programma 41
Durata e fase di svolgimento del programma 41

▶ Aggiunta di biancheria 41

▶ Interruzione del programma 41

▶ Fine programma 41

▶ Togliere la biancheria 41

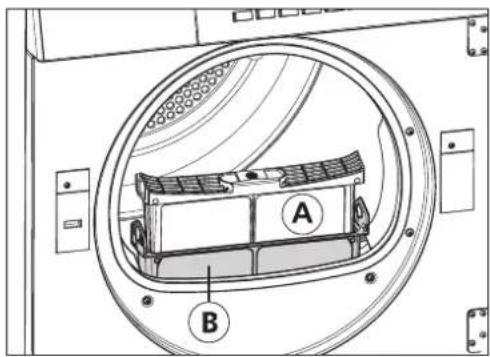

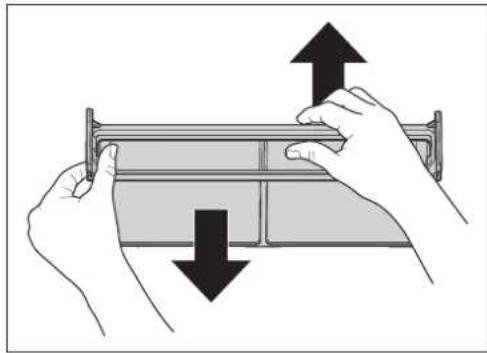

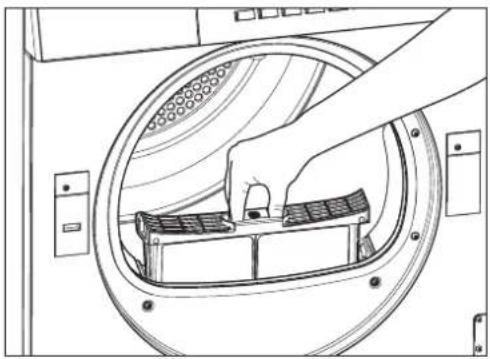

▶ Pulizia dei filtri 41/42

▶ Spegnere l'asciugatrice 42

Impostazione di base

▷ Umidità iniziale 43
Grado di asciugatura 43
▷ Antipiega 43
▷ Ora 43
▷ Lingua 43

▶ Altre impostazione di base

▷ Sicurezza bambini 43
▷ Memoria tasti 43
▷ Luminosità LCD 43
▷ Contrasto LCD 43
▷ Volume segnale acustico 44
▷ Funzione stand-by 44
▷ Interfaccia ottica 44
▷ Lingua default 44

Pulizia e manutenzione

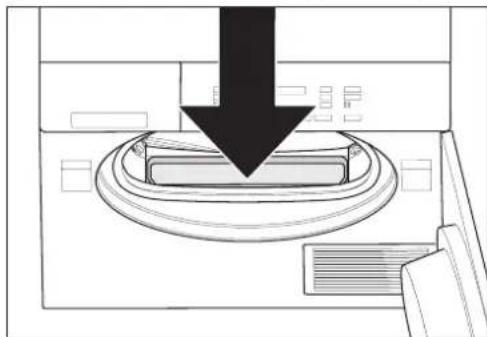

▶ Pulizia del supporto del filtro 44

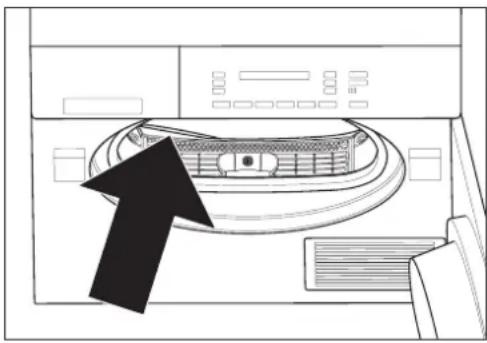

▶ Pulizia dei rilevatori d'umidità 45
▶ Pulizia dell'apparecchio 45
▶ Svuotare in caso di gelo o prima del trasporto 45

Anomalie di funzionamento

▶ Segnalazioni di guasto 45
▶ Guida in caso di guasti 45/46

Servizio assistenza

▶ Numero di prodotto e dell'apparecchio 46

Garanzia in abbonamento 46

⚠️ Istruzioni per la sicurezza ed avvertimenti
indica fasi di lavoro da eseguire secondo la successione indicata
• conteggi, informazioni generali utili

Consigli per il riciclo

Imballaggio dell'asciugatrice nuova

Smaltire il materiale d'imballaggio secondo le norme.

⚠ Il materiale d'imballaggio non è un giocattolo.

Attraverso il suo trattamento e recupero si risparmiano materie prime e si riduce il volume dei rifiuti.

L'imballaggio può essere restituito al rivenditore o al fornitore.

Tutti i materiali d'imballaggio utilizzati sono compatibili con l'ambiente e riciclabili. Il cartone è costituito dall'80% al 100% da carta riciclata.

Le parti in legno non sono state trattate chimicamente.

I fogli sono in polietilene (PE), i nastri di fasciatura in poli propilene (PP) e le imbottiture, prive di CFC, sono in polistirolo espanso (PS). Questi materiali sono composti puri di idrocarburi e sono riciclabili.

Smaltimento del vecchio apparecchio

⚠️ Rendere inutilizzabili gli apparecchi fuori uso.

Dopo aver sfilato la spina, o dopo che l'elettricista ha smontato il cavo d'allacciamento, tagliare e togliere il cavo di connessione. Distruggere o togliere la serratura dello sportello, per evitare che i bambini giocando ri man gano imprigionati e possano rischiare la vita. I componenti del vecchio apparecchio non possono più essere utilizzati.

Il vostro vecchio apparecchio contiene materiali preziosi, che devono essere inviati ad un centro di recupero.

Assicurarsi che il proprio apparecchio in disuso venga smaltito in modo appropriato.

⚠️ Non conservarlo, né gettarlo con i rifiuti normali.

Per ulteriori informazioni sul riciclaggio di questo prodotto si rivolga al suo comune, all'azienda addetta alla raccolta dei rifiuti o al negozio presso il quale ha acquistatoilprodotto.

Vi preghiamo di collaborare allo smaltimento o al riciclaggio ecologici dell'apparecchio.

Istruzioni per la sicurezza

⚠ Questo apparecchio soddisfa le norme per la sicurezza relative agli apparecchi elettrici. Non si intende finalizzato all'uso da parte di persone (inclusi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con carenza di espe rienza e conoscenza. Osservare le istruzioni di sicu rezza riportate nel presente manuale e le successive istruzioni per il posizionamento.

Istruzioni generali per la sicurezza:

⚠️ Non salire sulla macchina.
⚠️ Non sedersi, né sorreggersi, né appoggiarsi sul sportello. (Pericolo di ribaltamento!)
⚠️ Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
⚠ Se l'apparecchio non viene usato per lungo tempo, deve essere staccato dall'alimentazione di corrente.
⚠️ Toccare la presa di corrente solo con mani perfettamente asciutte. Staccare la spina, tirando esclusivamente alla presa di corrente e mai il cavo stesso.
⚠️ Le riparazioni devono essere condotte esclusivamente da personale esperto e le parti danneggiate devono essere sostituite esclusivamente da pezzi di ricambio originali del fabbricante dei apparecchi.

Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente. Modifiche all'apparecchio sono possibili solo previo consenso del produttore.

In caso in cui il cavo per l'allacciamento alla rete di questo apparecchio venga danneggiato, questo deve essere sostituito con un cavo di allacciamento particolare, ottenibile presso il produttore o presso il servizio clienti.

Cosa fare prima della messa in funzione:

⚠️ Leggere attentamente le istruzioni allegate, prima di mettere in funzione la vostra asciugatrice. Ci sono importanti informazioni relative all'installazione, all'uso ed alla sicurezza dell'apparecchio. Conservare con cura tutta la documentazione per altre persone che utilizzano l'asciugatrice o per eventuali proprie tari futuri.
⚠ Lasciare installare l'apparecchio a personale esperto e qua li ficato, nel rispetto delle Istruzioni per il posizionamento fornite insieme alla macchina. Non collegare un apparecchio che presenti danni evidenti.
⚠️ Lo spazio intorno all'asciugatrice deve essere sempre libero da filamenti.

Durante l'asciugatura fare attenzione a quanto segue:

⚠ Prima di caricare il bucato, accertarsi che non vi siano corpi estranei o eventualmente animali intrappolati nel cestello. Asciugare nell'asciugatrice solo capi puliti.
⚠️ Asciugare nell'asciugatrice solo capi puliti.
L'asciugatrice non deve essere utilizzata se per il lavaggio sono stati usati prodotti chimici. Biancheria venuta a con fatto con olio da tavola, acetone, alcol, benzina, petrolio, cherosene, smacchiatori, trementina, cera o olio togli-cera, prima dell'asciugatura nell'asciugatrice devono venire lavati in acqua tiepida con una dose aggiuntiva di detersivo.

Oggetti come la gomma piuma (gomma piuma in lattice), cuffie da doccia, tessuti impermeabili, articoli in gomma come capi d'abbigliamento o cuscini contenenti fiocchi di gomma piuma non devono venire asciugati nell'asciugatrice.
⚠ Ammorbidenti o prodotti simili possono essere utilizzati seguendo le rispettive istruzioni per l'uso.
⚠ Un processo di asciugatura dovrebbe sempre concludersi con la fase di raffreddamento completamente riuscita, cosicché la biancheria rimanga ad una temperatura tale da non essere danneggiata. Se l'asciugatura viene interrotta prima e senza che sia stato eseguito il processo di raffreddamento, la biancheria va estratta rapidamente e stesa in modo da permettere al calore di disperdersi. In questo caso è necessario considerare che i capi, in base alla loro temperatura e umidità, in caso di contatto con la pelle potrebbero causare delle ustioni. Si consiglia quindi di indossare dei guanti adatti.
⚠ Tenere gli animali domestici lontani dall'apparecchio.
⚠️ L'apparecchio è concepito esclusivamente per l'asciugatura domestica di tessuti.
Al termine del programma, non introdurre la mano nel cestello ancora rotante.

Durante il trasporto fare attenzione a quanto segue:

⚠ Attenzione durante il trasporto dell'asciugatrice: pericolo di ferirsi! Non sollevare l'apparecchio facendo presa sulle parti sporgenti!

Per asciugare correttamente rispettando l'ambiente

Selezione dei capi

Controllare i simboli di asciugatura sulle etichette dei tessuti.

Asciugatura a temperatura normale.

Asciugatura a bassa temperatura.

Non asciugare con l'asciugatrice.

Asciugare nell'asciugatrice solo capi che sono stati lavati con acqua.

Per ottenere un'asciugatura uniforme, suddividere la biancheria per tipo di tessuto e per grado d'asciugatura desiderato.

Caricamento

• Il sistema d'asciugatura più economico e meno nocivo per l'ambiente è quello di caricare la quantità massima di biancheria consentita (vedi capitolo «Tabella dei programmi»).
• Non superare la quantità massima di carico consentita, poiché il sovraccarico pregiudica i risultati dell'asciugatura e sgualcisce molto la biancheria.
• Centrifugare i capi in lavatrice o in una centrifuga prima di asciugarli, per eliminare completamente l'acqua. Maggiore è la velocità di centrifugazione, minori saranno i tempi di asciugatura e, di conseguenza, i consumi d'energiaelettrica.
  • Centrifugare anche i capi delicati.

Consigli per l'asciugatura

• Chiudere le cerniere lampo, i ganci e gli occhielli. Per favore chiudere i bottoni degli copripiumini e federe. Allacciare le cinture aperte, legare insieme i nastri dei grembiuli, ecc.
• Se possibile, togliere i capi delicati dall'asciugatrice ancora leggermente umidi (selezionare il grado «Asciugatura leggera»). In caso d'eccessiva asciugatura c'è il rischio che si sgualciscano.
• I capi che risultassero ancora umidi al termine del ciclo d'asciugatura (carico misto cotonati) possono essere asciu gati con il programma «Asciugatura a tempo».
• I tessuti lavorati, ad. es. i capi in maglia, potrebbero restringersi con l'asciugatura. Per questo tipo di tessuti non utilizzare il programma «Asciugatura forte»
• Asciugare la lana o i tessuti in misto lana solo con il programma «Lana finish»): pericolo d'infeltrimento!
• Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali panni di spugna.

Non utilizzare l'asciugatrice per i seguenti tessuti:

• Biancheria troppo bagnata: spreco di energia!
- I capi trattati con solventi infiammabili, es. smacchianti o benzina solvente, non devono essere asciugati nella macchina (rischio di esplosione!) e neppure i capi che contengono gommapiuma o schiuma per capelli, solvente per smalto o sostanze simili (rischio di incendio!).

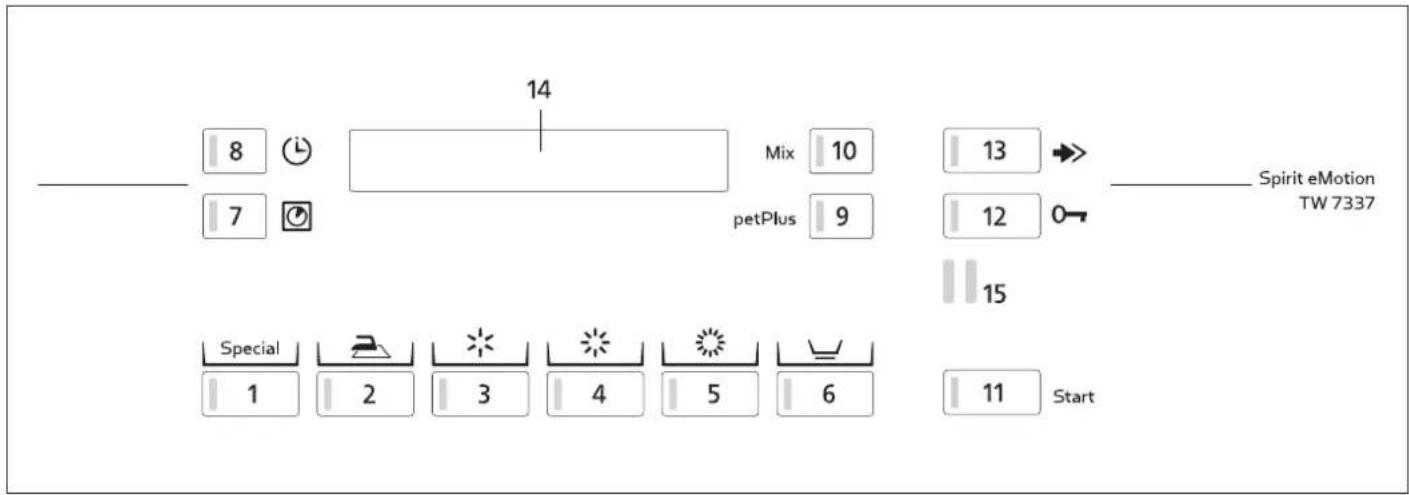

Pannello di comando e visualizzazione

8 7 14 Mix 10 petPlus 9 13 12 15 Special 1 2 3 4 5 6 11 Start Spirit eMotion TW 7337

Programmi

1 Programmi speciali
2 Umido per stiratura
3 Asciugatura leggera
4 Asciugatura normale
5 Asciugatura forte
6 Sintetici

Funzioni supplementari

7 Imposta durata
8 Selezionare ora di avvio
9 petPlus
10Biancheriamista
11 Avvio del programma
12 Apertura del sportello
13Cicloveloce

Indicatori

14Displaydigitale

Interface

15 SCS - Schulthess Control System (interfaccia PC per assistenza clienti)

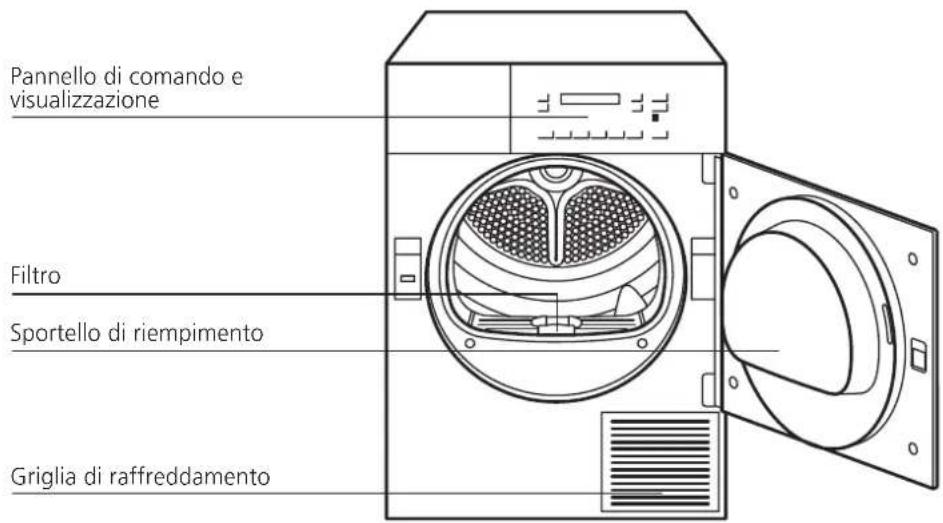

Pannello di comando e visualizzazione Filtro Sportello di riempimento Griglia di raffreddamento

Messa in funzione

Installare l'asciugatrice seguendo le relative istruzioni. Prima di mettere in funzione l'asciugatrice per la prima volta, pulire il cestello con un panno umido.

Preparazione

Controllare che:

▶ Sia inserito il filtro per i pelucchi (vedi capitolo «Avvio del programma»).
▶ La spina sia inserita o l'interruttore a parete acceso.

Quando tutte le spie lampeggiano la lavatrice è pronta per entrare in funzione.

▶ Nel caso che una spia rimanga continuamente accesa, premere il tasto «Ciclo veloce», finché viene indicato «Selezionare un programma».

Avvertenza

▶ Nel caso che il display è oscurato basta premere qualunque tasto per riattivare l'apparecchio.

Apertura del sportello

▶ Premere il tasto «Apertura del sportello».
- Il sportello si apre.
▶ Attenzione: Il sportello si apre solamente se è inserita l'alimentazione di corrente principale. Se dovesse essere mancata la corrente prima dell'apertura del sportello, allora può essere aperto manualmente premendo all'altezza del bloccaggio del sportello.
- La luce del cestello si accende al momento dell'apertura del sportello.

Chiusura del sportello

▶ Per chiudere il sportello, premerlo finché non si sente scattare chiaramente la serratura.

Accertarsi che nel chiudere il sportello non vi rimangano impigliati dei capi.

Se lo sportello non è stato chiuso, un dispositivo di sicurezza impedisce la messa in funzione dell'apparecchio.

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Capi resistenti e colorati in cotone o lino
	7 kg	Lenzuola, tovaglie, asciugamani, T-Shirts. magliette polo, vestiti da lavoro	▶ Per capi da stirare con ferro	Umido per stiratura		16001200	1,21,5	8096
		T-Shirts, magliette polo, abiti, pantaloni, vestiti da lavoro, biancheria intima	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		16001200	1,41,7	97113
		Asciugamani di spugna e non, canovacci per piatti, lenzuola, biancheria intima, calzini in cotone	▶ Per capi che non devono essere stirati	Asciugatura normale		16001200	1,62,0	112128
		Accappatoi e lenzuola in spugnaMai biancheria intima e calze	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		16001200	1,82,2	120137
		Sintetici (che non si stirano) in tessuto sintetico e misto, cotone da non stirare, ad es. viscosa, cupro, modal, poliestere
	3,5 kg	Pantaloni, abiti,onne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800600	0,40,5	3440
		Pantaloni, abiti,onne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800600	0,50,6	4451
		Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800600	0,60,7	5159
		Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		800600	0,80,9	5866
		Biancheria mista in cotone e tessuti sintetici
	3,5 kg	Pantaloni, abiti,onne, camicie	▶ Per capi da stirare con ferro	Umido per stiratura		800	0,648
		Pantaloni, abiti,onne, camicie, bluse, capi di corsetteria, fuseaux, capi di abbigliamento sportivo ad alto contenuto di fibre sintetiche	▶ Per capi che non devono essere stirati o che devono essere stirati poco	Asciugatura leggera		800	0,858
		Camicie da uomo, bluse, capi di abbigliamento sportivo, lenzuola, tovaglie, tute sportive	▶ Per capi che non devono essere stirati	Asciugatura normale		800	1,065
		Giacche a vento, coperto	▶ Tessuti particolarmente spessi o à più strati	Asciugatura forte		800	1,273

Simbolo sull'etichetta	Quantità max. di bianch.	⚠ Vi preghiamo di controllare sempre i simboli riportati sulle etichette dei tessuti.Tessuto/ Tipo di biancheria		Grado d'asciugatura del programma	Tasti per la selezione del programma	Centrifugato in lavatricealla velocitàgiri/min.	Consumo di corrente in kWh ca.	Durata in min. circa
		Programmi speciali
	1,5 kg	• Rinfrescare	▶ Il bucato viene ventilato, senza apportare ulteriore calore.	RinfrescareAsciugatura a tempo freddo 20-90min	1x Special +
	7,0 kg •	Capi resistenti e colorati	▶ Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempo caldo 20-150min	2x Special +
	3,5 kg	• Sintetici	▶ Il bucato si asciuga all'ora impostata, senza il controllo dell'umidità residua.	Asciugatura a tempo caldo 20-150min	2x Special + +
	3,5 kg	• Bluse/Camice	▶ Le camicie si asciugano fino al livello «Umido per stiratura». Il programma riduce la formazione di pieghe, non danneggia il bucato e facilita anche la successiva stiratura.	Bluse/CamiceUmido per stiratura	3x Special	400 0,9 55
	4,5 kg	• Jeans	• I jeans si asciugano completamente.	JeansAsciugatura normale	4x Special	800600	1,82,0	119132
	2,3 kg	• Sintetico	▶ Per asciugare capi in seta, capi delicati e biancheria intima, tende e simili.	SinteticoAsciugatura normale	5x Special	200 1,0 49
	3,5 kg •	Lana resistente al lavaggio meccanico	▶ Il bucato diventa più morbido, ma non è completamente asciutto. Estrarre il bucato subito dopo la fine del programma e disporre orizzontalmente sul panno di spugna.	Lana finishAsciugatura morbida (non completamente asciutta)	6x Special	800 0,1 7
	2,3 kg •	Abbigliamento outdoor	▶ Per asciugare capi outdoor e piumini, eccetera.	OutdoorAsciugatura normale	7x Special	600 1,2 82
	2,3 kg	• Impregnazione	▶ Dopo l'impregnazione nella lavatrice, è opportuno fissare l'impregnazione nei capi lavati.	ImpregnazioneAsciugatura forte	8x Special	600 1,2 90

Selezione del programma

Selezione dei programmi standard

Il sistema di rilevamento elettronico controlla costante-mente il grado di umidità dei vostri capi e termina il programma automaticamente al momento in cui è stato raggiunto il grado d'asciugatura impostato.

Premere il tasto del programma corrispondente al grado di asciugatura desiderato.
- Si accende la spia luminosa del programma selezionato.
▶ Per i tessuti delicati selezionare la funzione supplementare «Sintetici» 🚙️.
▶ Per capi misti selezionare la funzione supplementare «Biancheria mista».

Programmi speciali

Con i programmi speciali si possono asciugare in modo mirato alcuni tipi di tessuto.

Premere ripetutamente il tasto Special finché sul display appare il programma desiderato. (vedi tabella dei programmi).

Funzioni supplementari

Oltre ai diversi programmi standard la vostra asciu gatrice vi offre la possibilità di creare pro grammi persona lizzati.

Selezionare primo un programma standard o speciale. Selezionando una o più funzioni supplementari potete impostare questo programma di asciugatura in base alle caratteristiche specifiche della vostra biancheria.

Tali funzioni supplementari rimangono attive esclusivamente per questo programma di asciugatura.

Avete inoltre la possibilità di standardizzare la vostra asciugatrice alle vostre necessità personali, cambiando le impostazioni di base (vedi capitolo «Impostazioni di base»). I cambiamenti effettuati sulla programmazione di base rimangono attivi fino a quando non verranno nuovamente cambiati.

Sintetici

Per capi delicati in tessuto sintetico, tessuti misti o cotone da non stirare.

Biancheria mista

Per biancheria mista in tessuto normale sintetico o misto o cotone.

petPlus

petPlus

La funzione petPlus elimina a fondo peli di animali ed allergeni dai tessuti, attraverso una fase di asciugatura prolungata, garantendo così unigiene migliore. Tale funzione è attivabile nei seguenti programmi di asciugatura:

Programma diasciugatura	Tessuto / Tipo di biancheria	Quantità max. dibiancheria
Capi resistenti ecoloratiAsciugatura normaleAsciugatura forte	Biancheria da letto, panni...	2,4kg
Sintetici Camicie, bluse... 2,0kgAsciugatura normaleAsciugatura forte
Biancheria mista Biancheria da letto,Asciugatura normaleAsciugatura forte	panni,camicie, bluse...	2,0kg

A programma completato, pulire i filtri per filamenti A e B (vedi capitolo «Avvio del programma»).

Imposta durata

Se tra i programmi speciali avete selezionato un programma di asciugatura temporizzato, potete stabilire la durata del programma con il tasto «Imposta durata». Il tempo d'asciugazione da impostare dipende dal tipo di biancheria, dalla quantità di biancheria e dal conte nuto di umidità.

▶ Premere il tasto del programma.
- La spia luminosa «Imposta durata» lampeggia ed il tempo d'asciugatura minimo viene indicato.
▶ Selezionare il tempo d'asciugazione premendo più volte il tasto «Imposta durata».

Selezionare ora di avvio

Premendo una o più volte il tasto «Selezionare ora di avvio» si può impostare l'ora d'avvio in modo che l'asciugatrice entri in funzione entro le 23,5 ore successive.

Questo consente, ad esempio, di sfruttare la tariffa ridotta per la corrente erogata durante la notte. L'inizio e la fine di un programma possono quindi essere adeguati alle proprie abitudini di vita.

Nel display viene visualizzato il tempo di avvio ed il tempo residuo per finire il programma.

L'ora preselezionata inizia a decorrere dopo l'attivazione del tasto di avvio.

Una volta raggiunta l'ora di avvio, il programma si attiva automaticamente e viene visualizzata la sua durata effettiva.

- In caso d'interruzione di corrente rimane memorizzato il tempo attuale. Non viene tenuta in considerazione la durata dell'interruzione di corrente.

Ciclo veloce

Il programma può essere ridotto o interrotto, premendo il tasto «Ciclo veloce».

Avvio del programma

Selezione del programma

Vedi capitolo «Selezione del programma»

Selezione di funzioni supplementari

Vedi capitolo «Funzioni supplementari»

Cambiare programma prima dell'avvio del programma

▶ Premere nuovamente il tasto del programma desiderato.

- Lampeggiano nuovamente tutte le spie di controllo delle funzioni supplementari che possono essere selezionate e tutte le impostazioni vengono cancellate.

▶ Selezionare le funzioni supplementari eventuali.

Inserimento della biancheria

Utilizzare l'asciugatrice solo per i capi che sono stati lavati ad acqua.

▶ Inserire nel cestello i capi ben aperti, mischiando i capi grandi e piccoli.

Avvio del programma

Start

▶ Premere il tasto «Start».

- La spia luminosa si accende ed il programma parte automaticamente.

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Svolgimento del programma / Fase del programma

RESISTENTI/COLORATI 00:25h ASCIUGARE Mix petPlus

Special

▶ Nei programmi in base all'umidità residua il sistema di rilevamento elettronico controlla costantemente il grado d'umidità della biancheria.

- Viene visualizzata la durata residua del programma. Questo tempo residuo viene ricalcolato più volte durante l'asciugatura, pertanto l'effettiva fine del programma v aria di alcuni minuti.

▶ Nei programmi a tempo viene indicato il tempo che rimane prima della fine del programma.

Aggiunta di biancheria

effettuabile in ogni momento.

Premere il tasto «Apertura del sportello».
- Il tamburo si ferma.

▶ Introdurre la biancheria.
▶ Chiudere lo sportello.
▶ Premere il tasto «Start».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».
• Il processo di asciugatura riprende.

Interruzione del programma

▶ Interrompere il programma premendo più volte il tasto «Ciclo veloce», finché sul display compare «Fine pro-gramma».

Se è inserito il dispositivo di sicurezza per i bambini:

▶ Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Fine programma

La fine del programma viene visualizzata dal valore «00:00h», il display indica «Fine programma» e la spia lampeggia.

• Viene emesso un segnale acustico (solamente nel caso in cui è inserita l'apposita funzione di segnalazione.)
• Alla fine del programma, il cestello continua a muoversi a intervalli brevi, per evitare che il bucato non si pieghi (solo con funzione antipieghe attivata, 30 o 60 minuti). Dopodiché la biancheria dovrebbe essere rimossa.

Togliere la biancheria

Premere il tasto «Apertura del sportello».
• Il tamburo viene illuminato.

▶ Togliere la biancheria.
▶ Pulire i filtri

Pulizia dei filtri

Utilizzando i capi di biancheria, si vengono a creare dei filamenti, che durante l'asciugatura si staccano e vanno a depositarsi nell'apertura dello sportello.

Quindi il filtro interno a maglia stretta (A) deve essere pulito dopo ogni ciclo d'asciugatura.

Pulizia del filtro A / Pulizia dopo ogni programma di asciugatura

▶ Premere il tasto «Apertura del sportello».
▶ Estrarre il filtro interno a maglia stretta e capovolgerlo.

▶ Passare la mano sul filtro e rimuovere in questo modo i filamenti di tessuto.

Può anche accadere che il filtro, anche se apparentemente sottoposto a regolare pulizia, diventi impermeabile a causa di un fine sedimento invi sibile depositatosi nella mascherina del filtro.

▶ Tenere il filtro con una superficie rivolta verso l'alto e versarvi sopra dell'acqua. Se non lascia passare l'acqua, il filtro deve essere pulito con una spazzola sotto l'acqua corrente.
- Nel caso non si riesca a spazzolare via lo sporco depositatosi sul filtro, si deve rimuoverlo con uno spray anticalcare in commercio.
▶ Spruzzare l'anticalcare su tutta la superficie del filtro e lasciare agire il prodotto. Nel caso di sporco ostinato, appoggiare sul filtro un foglio di carta assorbente e spruzzare l'anticalcare in modo che il filtro rimanga umido. Fare agire il prodotto per tutta la notte. Infine pulire il filtro con una spazzola fine sotto l'acqua corrente.

Pulizia del filtro B / Pulizia ogni giorno

Il filtro esterno a maglia larga (B) deve essere estratto e pulito giornalmente.

Spegnere l'asciugatrice

▶ Chiudere lo sportello
▶ Spegnere l'interruttore a parete.

- Se non è presente un interruttore a parete, il display scompare automaticamente e l'asciugatrice passa alla modalità «OFF» (vedi capitolo «Impostazione estese / Funzione stand-by»).

Impostazioni di base

Sebbene i parametri base dell'asciugatrice siano già stati predisposti in fabbrica, prima dell'avviamento o in quali si asì momento successivo le funzioni di seguito elencate vi permettono di adattarli alle vostre esigenze personali.

Le impostazioni di base possono essere cambiate solamente se nessun programma di asciugatura è in esecuzione. Per cambiare un'impostazione di base si deve sempre mantenere premuto il tasto di programma e poi at tivare il tasto «Ciclo veloce». Le relative funzioni ven go no visualizzate sul display. Tenendo premuto il tasto di programma e premendo più volte il tasto «Ciclo veloce» ➡ la visualizzazione cambia.

Esempio:

Funzione disinserita

Funzione inserita

Umidità iniziale (valore preimpostato 50%)

L'indicazione del tempo residuo sarà più esatta se le impostazioni dell'asciugatrice vengono adattate alla velocità di centrifugazione della vostra lavatrice.

Una velocità di centrifugazione di 1600 giri/min. corrisponde al 50% di umidità iniziale

Una velocità di centrifugazione di 1200 giri/min. corrisponde al 60% di umidità iniziale

Grado di asciugatura (valore preimpostato NORMALE)

Se è inserito «Piu alto», nei programmi in base all'umidità residua «Asciugatura normale» e «Asciugatura forte» la biancheria risulta un po' più asciutta.

Antipiega (valore preimpostato 30MIN)

Attivando questa funzione, alla fine del programma inizia una fase di protezione antipiega della durata di 60 min.

Ora (non preimpostata in fabbrica)

Il tasto consente di regolare le ore e il tasto dì regolare i minuti.

Lingua (valore preimpostato DEUTSCH)

Questa impostazione vale temporaneamente per il programma selezionato e alcuni minuti dopo la fine del programma si passa nuovamente alla lingua di default.

(Vedi capitolo «Altre impostazioni di base/Lingua default»).

Altre impostazioni di base

La pressione contemporanea su questi tre tasti attiva la visualizzazione delle altre impostazioni di base.
▶ La pressione ripetuta sul tasto visualizza le impostazioni disponibili.
▶ La pressione sul tasto permette di modificare le varie impostazioni.
▶ Con la pressione sul tasto termina la visualizzazione delle impostazioni.

Sicurezza bambini (valore preimpostato OFF)

Selezionare «Altre impostazioni di base»!

Il dispositivo di sicurezza per i bambini serve ad evitare che i bambini facciano partire casualmente il programma, oppure lo cambino o lo cancellino.

Avvio di un programma quando è inserito il dispositivo di sicurezza per i bambini:

Tenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

Memoria tasti (valore preimpostato OFF)

Selezionare «Altre impostazioni di base»!

Inserendo la funzione «Memoria tasti» viene salvato il programma speciale eseguito per ultimo, che compare per primo sul display la volta successiva in cui si preme il tasto [Special]. Premendo ripetutamente si possono selezionare in successione i programmi che seguono.

Un programma speciale utilizzato frequentemente può essere richiamato con una sola pressione su un tasto.

A funzione disinserita compare per primo il programma «Rinfrescare».

Luminosità LCD (valore preimpostato 150)

Selezionare «Altre impostazioni di base»!

Questo tasto ☐ consente di modificare la luminosità dei carattere visualizzati.

Contrasto LCD (valore preimpostato 26)

Selezionare «Altre impostazioni di base»!

Questo tasto 📄 consente di modificare il livello di contrasto del display.

Volume segnale acustico

(valore preimpostato VOLUME 2

Selezionare «Impostazioni estese»!

Con segnale attivato, al termine del programma viene emesso un segnale acustico ad intervalli regolari. Il volume può essere regolato su 3 livelli:

OFF

VOLUME	1
VOLUME	2
VOLUME	3

Funzione stand-by (valore preimpostato: OFF-MODE)

Selezionare «Impostazioni estese»!

"OFF"

L'apparecchio rimane sempre attivato. Il display e attivo.

"STANDBY-MODE"

Max. 4 minuti dopo la fine del programma l'apparecchio passa automaticamente alla modalità di risparmio energetico. Nel display viene visualizzato il messaggio «ZZZ».

"OFF-MODE"

Max. 4 minuti dopo la fine del programma l'apparecchio viene automaticamente spento. Il display e oscurato.

"STANDBY+OFF-MODE"

Max. 4 minuti dopo la fine del programma l'apparecchio passa automaticamente alla modalità di risparmio energetico. Nel display viene visualizzato il messaggio «ZZZ»

Max. 10 minuti dopo l'apparecchio viene automaticamente spento. Il display e oscurato.

Avvertenza

Nel caso che il display è oscurato basta premere qualunque tasto per riattivare l'apparecchio.

Interfaccia ottica (valore preimpostato OFF)

Selezionare «Altre impostazioni di base»!

L'attivazione dell'interfaccia ottica (SCS) consente al Servizio Assistenza di comunicare con la macchina tramitePC.

Lingua default (valore preimpostato DEUTSCH)

Selezionare «Altre impostazioni di base»!

Se si seleziona temporaneamente un'altra lingua tramite i tasti e dopo la fine del programma, in modalità stand-by o dopo mancato funzionamento per un lungo periodo si passa nuovamente alla lingua di default.

Pulizia e manutenzione

Pulizia dei filtri

Vedi capitolo «Avvio del programma».

Pulizia del supporto del filtro

Ogni tanto è necessario rimuovere i fila menti che si sono depositati sul supporto. Per questa operazione utilizzare un'aspirapolvere o un pennello per spolverare.

▶ Rimuovere il filtro A e B dal supporto degli filtri nell'apertura dello sportello.

▶ Introdurre il tubo dell'aspirapolvere o il pennello per spolverare nella cavità del supporto degli filtri.

Rimuovere interamente i filamenti residui.
Rimontare i due filtri in modo corretto.
▶ Chiudere lo sportello.

Pulizia dei rilevatori d'umidità

Dopo un uso prolungato si possono formare dei fini sedimenti di calcare o ammorbidente sulla parte frontale ed interna del tamburo, su entrambi i rilevatori d'umidità. Nei programmi in base all'umidità residua questo può comportare il mancato raggiungimento del grado di asciugaturadesiderato.

Togliere i sedimenti con un panno imbevuto in aceto.

Pulizia dell'apparecchio

Prima di pulire l'apparecchio o eseguire lavori di manutenzione, accertarsi che la corrente sia disinserita.
Non spruzzare mai acqua sull'apparecchio, né pulire con un pulitore ad alta pressione
Non utilizzare solventi! Queste sostanze potrebbero danneggiare alcuni componenti dell'asciugatrice; sviluppano vapori tossici e possono provocare un'esplosione! Pulire la parte esterna ed i comandi dell'asciugatrice semplicemente con acqua saponata o con un normale detergente in commercio che non contenga solventi o che non sia abrasivo.

Svuotare in caso di gelo o prima del trasporto

Se l'asciugatrice si trova in un locale dove la temperatura può andare sotto zero, oppure deve essere traspor tata, è necessario svuotare completamente l'apparecchio.

1. Con tamburo vuoto, avviare il programma «Capi resistenti e colorati, umido per stiratura».
2. Per abbreviare il programma, premere una volta il tasto «Ciclo veloce».
3. L'eventuale acqua ancora presente verrà pompata fuori dalla macchina negli ultimi 4 minuti del programma.

Anomalie di funzionamento

Segnalazioni di guasto

Nel caso vengano segnalate le seguenti anomalie, il programma può essere fatto ripartire, premendo il tasto «Start», dopo aver eliminato l'anomalia.

▶ Mantenere premuto il tasto «Start» e azionare il tasto «Ciclo veloce».

«CHIUDERE SPORTELLO»

▶ Premero lo sportello finché la chiusura non si inserisce correttamente.

▶ La pompa dell'acqua di condensa non funziona. Verificareche il tubo flessibile dell'acqua di scarico non sia piegato o lo scarico sull'immobile non sia ostruito.
▶ Premere il tasto «Start», per confermare la ricezione del messaggio.
▶ Il programma riprende.

Se l'apparecchio segnala un messaggio di guasto F--:

▶ Interrompere il programma con il tasto «Ciclo veloce» e selezionare un nuovo programma.

Se la segnalazione di guasto viene ripetuta:

▶ Interrompere per circa 1 minuto l'alimentazione di corrente e poi reinserirla (sfilare la spina o spegnere l'interruttore a parete).
- L'apparecchio è nuovamente pronto ad entrare in funzione, se le spie luminose dei programmi lampeggiano.
▶ Selezionare un nuovo programma.

Se viene ancora indicata la segnalazione di guasto:

▶ Annotarsi il tipo di segnalazione di guasto.
▶ Sfilare la spina o spegnere l'interruttore a parete.
Avvisare il Servizio Assistenza.

Guida in caso di guasti

⚠️ Riparazioni, modifiche o interventi su apparecchi elettrici devono essere eseguiti esclusivamente da personale specializzato. Le riparazioni non idonee possono provocare gravi danni materiali e causare pericoli per l'utente.
⚠️ Per le riparazioni devono essere utilizzati solamente ricambioriginali.

Come eliminare da soli piccole anomalie

La macchina non entra in funzione dopo aver premuto un tasto del programma:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.
▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.

Il display è oscurato:

▶ L'apparecchio è in modalità OFF. Non si tratta di un errore, basta premere un tasto per riattivare l'apparecchio.

L'apparecchio non entra in funzione:

▶ Non è stato premuto il tasto «Start».
È impostata un'ora d'avvio. Non si tratta di un errore, parte solamente dopo che è trascorso il tempo d'avvio selezionato.

L'apparecchio non si accende, il display rimane oscurato, anche dopo aver premuto un tasto:

▶ Controllare che l'interruttore a parete sia acceso e la spina sia inserita.
▶ Controllare che tutti i fusibili siano intatti oppure che sia scattato il salvavita.
Blocco di rete, di regola avviene intorno a mezzogiorno Riattivare l'apparecchio una volta trascorso il periodo del blocco di rete.

Il grado di asciugatura non è stato raggiunto:

Il bucato ancora caldo si percepisce più umido di quello che in realtà è! Lasciare raffreddare il bucato fuoridall'asciugatrice.

Se continua ad essere troppo umido:

▶ Pulire il filtro (vedi capitolo «Avvio del programma»).
▶ Aumentare il grado d'asciugatura (vedi capitolo Impostazione di base»).
▶ Pulire i rilevatori d'umidità (vedi capitolo «Pulizia e manutenzione»).

Il singolo capo non raggiunge l'asciugatura desiderata:

Se si desidera asciugare solamente un capo, allora questo si può asciugare in modo uniforme, solo se si integrano altri capi per equilibrare il peso, quali ad esempio panni di spugna.

Il tempo di asciugatura è troppo lungo:

▶ Pulire il filtro (vedi capitolo «Avvio del programma»).
▶ Mancanza di corrente (controllare i blocchi da parte della Società Elettrica).

La biancheria non si asciuga nonostante sia stato impostato il massimo grado di asciugatura:

▶ Il cestello è sovraccarico (vedi capitolo «Tabella dei programmi»).
La biancheria non è stata centrifugata a sufficienza.
L'aerazione dell'ambiente non è sufficiente (aprire la porta o la finestra).
Il filtro è otturato da filamenti di tessuto o di sedimento di calcio (vedi capitolo «Avvio del programma»).

L'apparecchio emette improvvisamente un forterumore:

In mezzo e alla fine di un programma di asciugatura, avviene la pulizia dello scambiatore di calore. Il sollevatore elettromagnetico che fa scattare la pulizia è chiaramente rumoroso. Non si tratta di un errore ed è normale. Durante la pulizia, sul display compare il messaggio «Lavaggio in corso».

L'illuminazione del cestello non funziona:

▶ La lampadina è guasta. Per motivi di sicurezza la lampadina deve essere sostituita soltanto dal Servizio Assistenza o da un tecnico.

Consistente aumento d'umidità nell'ambiente:

▶ L'ambiente non è aerato sufficientemente. Provvedere ad una sufficiente aerazione dell'ambiente.

Il sportello è bloccato:

Se dovesse essere mancata la corrente prima dell'apertura dello sportello, allo ra può essere aperto manualmente premendo all'al tez za del bloccaggio dello sportello.

Servizio assistenza

Prima di rivolgervi al Servizio Assistenza, verificate se potete eliminare da soli l'anomalia (vedi capitolo «Anomalie di funzionamento»).

In caso di consulenza, anche durante il periodo di garanzia, vi saranno addebitati i costi per l'intervento di un tecnico.

Nel caso non siate in grado di eliminare da soli il guasto, sfilare la spina o spegnere l'interruttore a parete e rivolgersi al Servizio Assistenza.

Comporre il numero della sede centrale del Servizio Assi stenza (vedi retro della busta). Sarete collegati automaticamente con la filiale del Servizio Assistenza competente per la vostra zona.

Vi preghiamo di indicare al Servizio Assistenza il numero di prodotto ed il numero dell'apparecchio. Troverete questi dati sulla targa di identificazione situata all'interno dello sportello.

Segnare qui i numeri del vostro apparecchio.

No. di prodotto

No. di apparecchio

Abbonamento di garanzia

Trascorso il normale periodo di garanzia di 2 anni, questo può essere prolungato a scelta con un abbonamento di garanzia. Siamo lieti di spedirvi la relativa documentazione. Conservare il libretto del Servizio Assistenza ed il certificato di garanzia allegati.

E NGLISH

Used symbols 48

Servizio assistenza Tel. [phone]

Numeri della sede centrale del Servizio Assistenza per la Svizzera

Fax [phone]

Customer Service Tel. [phone]
