MANUALE UTENTE GM-7100M PIONEER

Prima di usare questo prodotto ..... 2

In caso di difficoltà.... 2

A proposito del prodotto 2

PRECAUZIONE 2

ATTENZIONE 2

Regolazione di questa unità .... 3

Indicatore dell'alimentazione .... 3

Commando della soglia della frequenza di taglio LPF (filtro passa-basso) ...... 3

Comando del guadagno 3

Comando di selezione per l'espansione dei bassi.... 3

Commutatore BFC (Comando della frequenza di battimento) 4

Come collegare l'unità .... 5

Schema di collegamento 6

Come collegare il terminale dell'alimentazione .... 7

Come collegare il terminale degli altoparlanti .... 8

L'uso di ingresso dell'altoparlante 8

Collegamento dei cavi d'altoparlanti 9

Installazione 10

Esempio dell'installazione sul pavimento oppure sullo chassis .... 10

Caratteristiche 11

Grazie per aver acquistato questo prodotto PIONEER. Leggere attentamente queste istruzioni prima di usare questo apparecchio.

In caso di difficoltà

Se l'apparecchio non funziona correttamente, rivolgersi al rivenditore o ad un Centro Assistenza Autorizzato PIONEER.

A proposito del prodotto

Questo prodotto è un amplificatore per subwoofer. Trattandosi di un amplificatore monofonico, collegandone all' ingresso RCA sia il canale L (sinistro) che il canale R (destro) l'uscita risulterà miscelata.

PRECAUZIONE

Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

ATTENZIONE

• Usare sempre lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-223], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.
• Non toccare l'amplificatore con le mani bagnate. Toccando l'apparecchio con le mani bagnate si rischia di rimanere folgorati. Ugualmente, non toccare l'amplificatore se risulta umido o bagnato.
• Per una buona sicurezza della guida e per una guida appropriata della vettura, mantenere il volume ad un basso livello di tale modo che si possa sentire ancora il suono normale del traffico.
• Se il fusibile del cavo della batteria (venduto a parte) o il fusibile dell'amplificatore bruciano controllare i collegamenti dell'alimentazione e del subwoofer. Individuare la causa e risolvere il problema, e provvedere poi a sostituire il fusibile con un altro delle stesse dimensioni e capacità.
• Per evitare un funzionamento incorretto dell'amplificatore e del subwoofer, il circuito di protezione taglia l'alimentazione all'amplificatore (il suono si interrompe in questo caso) quando una condizione anormale si presenta. In tale caso, commutare l'alimentazione del sistema alla posizione "OFF" (arresto) poi verificare il collegamento dell'alimentazione e del subwoofer. Cercare la causa del problema ed eliminare il problema.
• Consulare il rivenditore se non si può trovare la causa del problema.
• Per evitare qualsiasi scossa elettrica oppure cortocircuito durante il collegamento e l'installazione, assicurarsi di scollegare in anticipo il polo negativo (–) della batteria.
• Verificare che nessuna parte si trovi dietro il pannello quando un foro viene eseguito per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

Indicatore dell'alimentazione

L'indicatore dell'alimentazione viene illuminato quando si attiva l'alimentazione.

Commando della soglia della frequenza di taglio LPF (filtro passa-basso)

Si può selezionare la soglia della frequenza di taglio ad un valore compreso tra 40 e 240 Hz.

Comando del guadagno

Se il livello sonoro continua a rimanere troppo basso, anche alzando il volume dello stereo utilizzato in concomitanza con questo amplificatore di potenza, ruotare in senso orario il comando del guadagno ubicato sulla parte anteriore dell'amplificatore. Se invece il suono si distorce quando si alza il volume, ruotare il comando del guadagno in senso antiorario.

• In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA (uscita standard di 500 mV) porre questo comando sulla posizione NORMAL. In caso di uso in combinazione con un car stereo dotato di presa di tipo RCA con uscita massima di 4 V, o più, regolare il livello in modo che si adegui al livello di uscita del car stereo.
• In caso di percezione di eccessivo rumore durante l'uso dei terminali di ingresso degli altoparlanti, ruotare il comando del guadagno in senso antiorario.

Comando di selezione per l'espansione dei bassi

Per mezzo di questo comando si può selezionare tra 0, 6, 9 e 12 dB il livello di espansione dei bassi.

Per istruzioni sul collegamento del telecomando di espansione dei bassi all'amplificatore si prega di vedere la sezione “Diagramma di collegamento”.

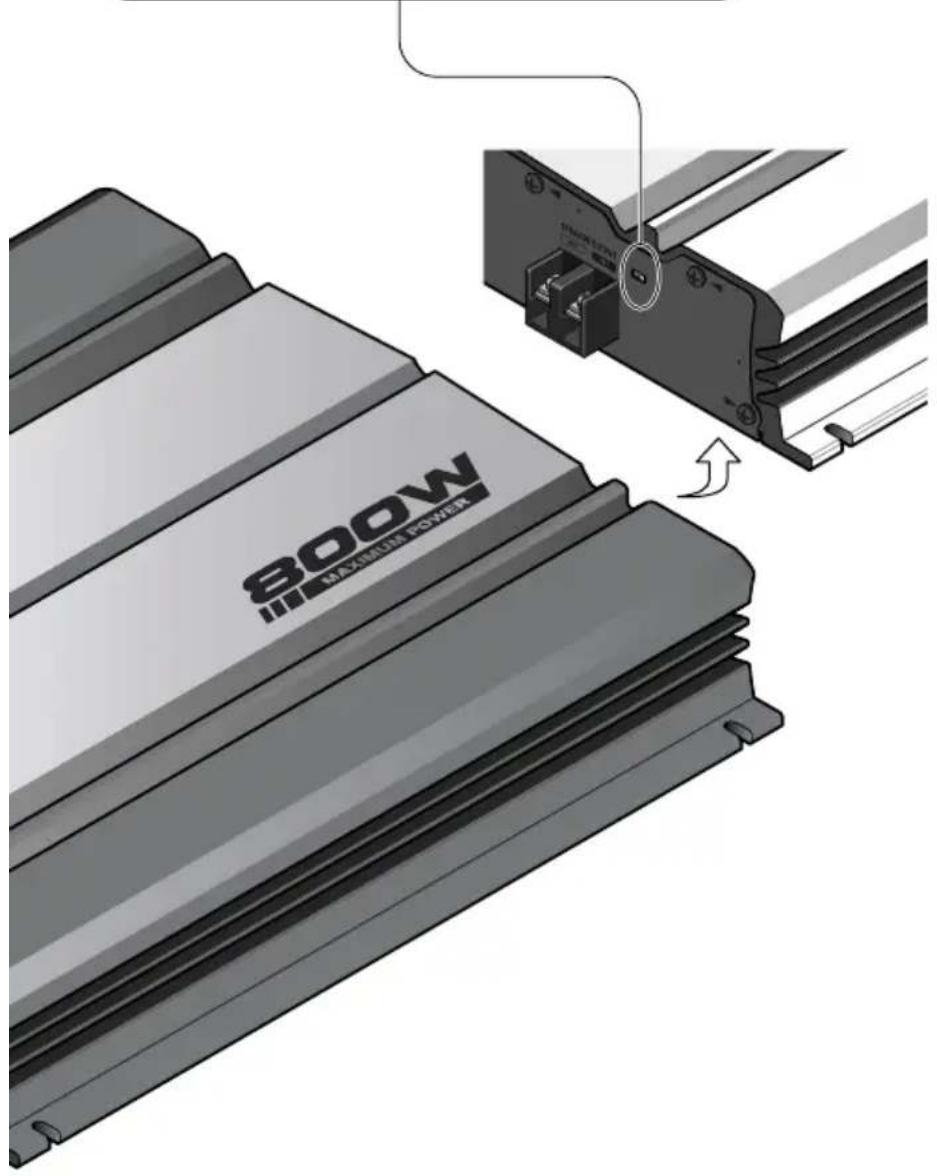

Commutatore BFC (Comando della frequenza di battimento)

Se si sente un battimento mentre si ascolta una trasmissione MW/LW con l'impianto stereo della macchina, cambiare la posizione del commutatore BFC utilizzando un piccolo cacciavite di punto standard.

800W MAXIMUM POWER

PRECAUZIONE

• Togliere il contatto negativo (–) dalla batteria per evitare ogni rischio di cortocircuito e danni all’unità.
• Fissare il cablaggio con dei fermi per cavi oppure nastro adesivo. Per proteggere il cablaggio, avvolgere il nastro adesivo intorno al cablaggio dove esso si trova in contatto con parti di metallo.
• Non posare i cavi dove possono riscaldarsi, per esempio dove il dispositivo di riscaldamento rischia di riscaldarli. Se l'isolamento si riscalda, potrebbe danneggiarsi, e risultare in un cortocircuito attraverso la carrozzeria del veicolo.

• Assicurarsi che i cavi non siano in contatto con delle parti mobili del veicolo, come leva del cambio, freno a mano oppure meccanismo a scorri- mento del sedile.

• Non cortocircuitare i cavi. In caso contrario, il circuito di protezione non funzionerà quando sarà necessario.

• Evitare di collegare altri apparecchi tramite rimozione copertura cavo di alimentazione per accedere all'alimentazione. Questo risulterà in sovraccarico ed eccessivo riscaldamento.
• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE:

Per evitare danneggiamenti e/o lesioni

• Non mettere direttamente alla massa il cavo dell'altoparlante oppure collegare un cavo negativo (–) a diversi altoparlanti.
• Questa unità è fornita per veicoli con una batteria da 12 volt ed una messa alla massa negativa. Prima di installarla in un veicolo, autocarro oppure un autobus, controllare la tensione della batteria.
• Se l'impianto stereofonico della vettura viene lasciato in funzionamento per un lungo periodo di tempo a motore spento o al minimo, la batteria può esaurirsi. Disattivare l'impianto stereo della macchina quando il motore è fermo o al minima.

• Se il cavo di telecomando del sistema dell'amplificatore viene collegato al terminale dell'alimentazione attraverso l'interruttore di accensione (12 V, CC), l'amplificatore sarà sempre attivato quando l'accensione è attivata, indipendente-mente dal fatto che l'impianto stereo della macchina sia attivato oppure no. Dovuto a questa condizione, la batteria potrà esaurirsi se si lascia il motore fermo o al minimo.

• Collegare all'amplificatore un subwoofer dotato di ingresso nominale da 290 W o superiore e di impedenza compresa tra 2 e 8 ohms. Qualora sia l'ingresso nominale che l'impedenza si trovassero al di fuori delle gamme qui indicate, il subwoofer potrebbe dare luogo ad incendi, emettere fumo o comunque danneggiarsi.

• Installare ed istradare il cavo per la batteria (venduto separatamente) quanto più possibile lontano dai cavi degli altoparlanti. Installare ed istradare i cavi della batteria e della messa a terra (venduti separatamente), degli altoparlanti e dell'amplificatore quanto più lontani possibile dall'antenna, dal cavo dell'antenna e dal sintonizzatore.

- I cavi per questo apparecchio e quelli per altri apparecchi possono avere colori diversi, pur svolgendo la stessa funzione. Per il collegamento di questo apparecchio ad un'altro, vedere i manuali di installazione di entrambi gli apparecchi, e provvedere al collegamento dei cavi aventi la stessa funzione.

Schema di collegamento

Fusibile (30 A) Cavo rosso speciale della batteria [RD-223] (venduto separatamente) Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo dell'amplificatore destinato alla batteria al terminale positivo (+) della batteria. Cavo di massa (nero) [RD-223] (venduto separatamente) Collegare alla parte metallica della carrozzeria oppure dello chassis. Cavo di connessione con spine tipo RCA (venduto separatamente). Impianto stereo della macchina con prese a spilli di uscita RCA Uscita esterna (uscita del subwoofer) Presa per il comando di selezione per l'espansione dei bassi Collegare questa presa ed il telecomando di espansione dei bassi per mezzo del cavo del telecomando stesso. Prese di ingresso tipo RCA Il terminale di ingresso dell'altoparlante Vede il paragrafo "L'uso di ingresso dell'altoparlante". Fusibile (30 A) ×2

Terminale dell' altoparlante Vedere la sezione "Collegamento dei cavi d'altoparlanti" per le istruzioni sulla connessione degli altoparlanti.

Cavo del telecomando del sistema (venduto separatamente) Collegare il terminale maschio di questo cavo al terminale dell'impianto stereo per il telecomando del sistema (SYSTEM REMOTE CONTROL). Il terminale femmina può essere collegato al terminale di comando del relè dell'antenna automatica.

Se l'impianto stereo della macchina non presenta un terminale per il telecomando del sistema, collegare il terminale maschio al terminale dell'alimentazione attraverso l'interruttore di accensione.

Come collegare il terminale dell'alimentazione

- Usare sempre lo speciale cavo rosso per batteria e il cavo di messa a terra [RD-223], venduti a parte. Collegare il cavo per la batteria direttamente al terminale positivo (+) della batteria dell'auto, ed il cavo per la messa a terra al corpo dell'autovettura.

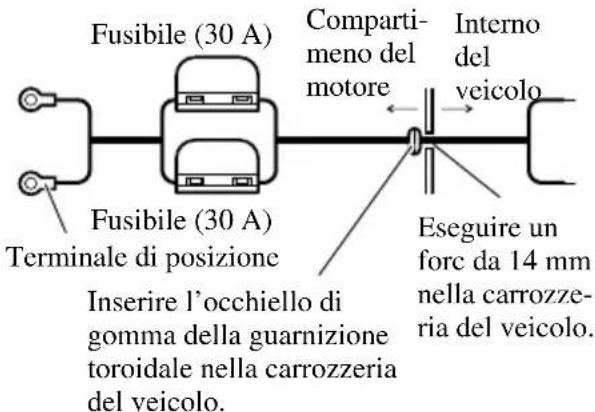

1. Far passare il cavo della batteria dal vano motore all'interno dell'abitacolo.

- Dopo aver eseguito tutti gli altri collegamenti all'amplificatore, collegare il terminale del cavo dell'amplificatore destinato alla batteria al terminale positivo (+) della batteria.

Fusibile (30 A) Fusibile (30 A) Terminale di posizione Inserire l'occhiello di gomma della guarnizione toroidale nella carrozzeria del veicolo. Comparti- meno del motore Interno del veicolo Eseguire un forc da 14 mm nella carrozze- ria del veicolo.

2. Attorcigliare l'estremità del cavo della batteria, del cavo di messa a terra, e del cavo di comando a distanza del sistema.

Torcere

3. Applicare degli spinotti alle estremità dei cavi. I capicorda non sono forniti.

- Usare le pinze, ecc., per raggrinzire i capicorda stringendoli ai cavi.

Capicorda Cavo di massa Capicorda Cavo della batteria

4. Collegare i cavi al morsetto.

- Fissare saldamente i cavi con le viti per morsetti.

Terminale GND Power Morsetto del telecomando del sistema Cavo del telecomando del sistema Cavo di massa Cavo della batteria

ATTENZIONE

Qualora non si fissi saldamente al terminale il cavo della batteria al terminale con le apposite viti, l'area del terminale stesso potrebbe surriscaldarsi divenendo quindi eventualmente causa di danneggiamenti e di lesioni quali, ad esempio, lievi ustioni.

Come collegare il terminale degli altoparlanti

1. Utilizzando delle pinze oppure una tagliatrice esporre l'estremità dei cavi di altoparlanti per circa 10 mm e torcerla.

Torcere 10 mm

1. Applicare degli spinotti alle estremità del cavo degli altoparlan- ti. I capicorda non sono forniti.

- Usare le pinze, ecc., per raggrinzire i capicorda stringendoli ai cavi.

Capicorda Cavo di altoparlante

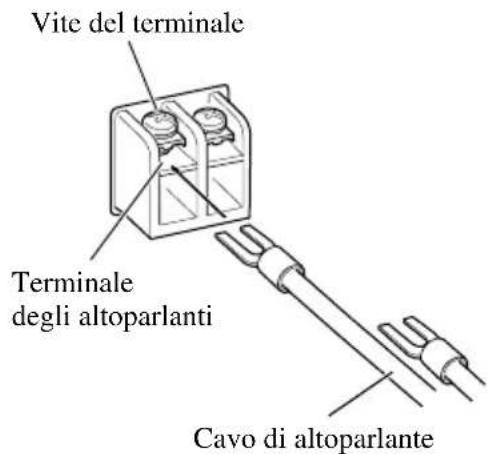

1. Collegare i cavi degli altoparlanti al terminale degli altoparlanti.

- Fissare saldamente i cavi con le viti per morsetti.

Vite del terminale Terminale degli altoparlanti Cavo di altoparlante

L'uso di ingresso dell'altoparlante

Usare il connettore per ingresso altoparlante fornito insieme con la macchina, collegare I fili per ingresso stereo altoparlante all'amplificatore.

- Non connettere insieme l'ingresso RCA e l'ingresso altoparlante nello stesso istante.

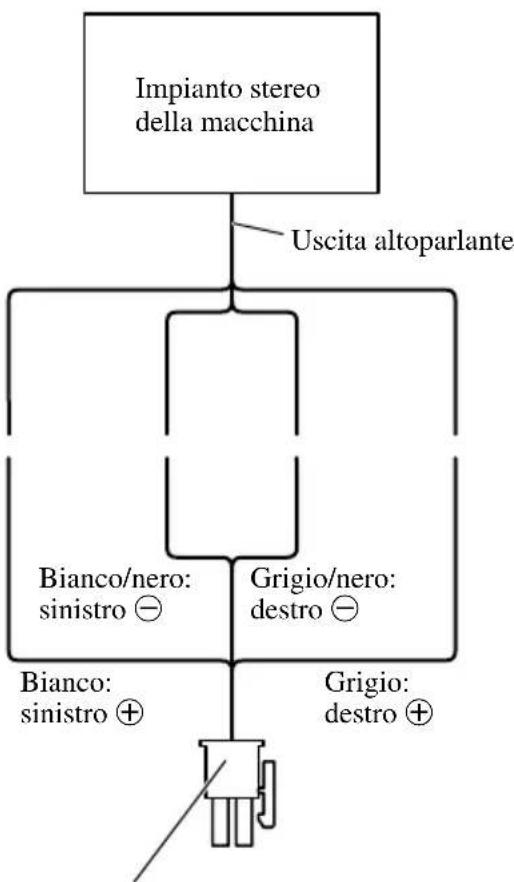

■Collegamento quando serve ingresso altoparlante

Connettore di ingresso dell'altoparlante Al terminale di ingresso dell'altoparlante di questo apparechino.

Come collegare l'unità

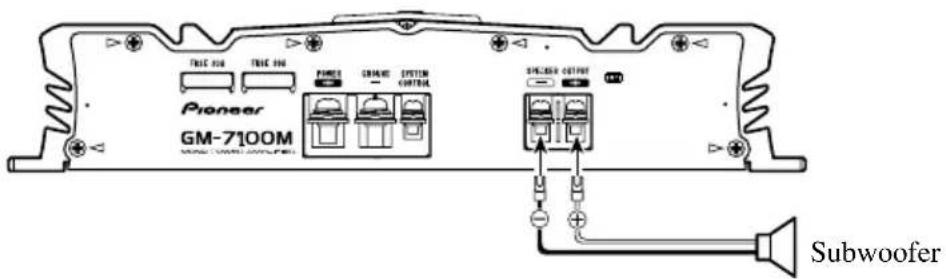

Collegamento dei cavi d'altoparlanti

Collegare i fili dell'altoparlante in base alle seguenti illustrazioni.

Pioneer GM-7100M Subwoofer

PRECAUZIONE

• Non installare l'unità sulle posizioni seguenti:
  —Posti dove potrebbe ferire il conducente o i passaggeri se il veicolo si arresta brusca-mente.
  —Posti dove potrebbe disturbare il conducente, come pavimento verso la parte anteriore del sedile del conducente.
• Assicurarsi che i cavi non vengano presi nel meccanismo a scorrimento del sedile, provocando così un cortocircuito.
• Verificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.
• Installare le viti autofilettanti in tale modo che le punte delle viti non siano in contatto con i cavi. Questa precauzione è importante per evitare che i cavi vengano tagliati dalle vibrazioni della vet-tura, poiché cio può risultare in un incendio.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.
• Per ottenere una installazione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quelle fornite viene utilizzata, potrà danneggiare le parti interne dell'amplificatore, oppure potrà allentarsi e l'amplificatore rischia di danneggiarsi.
• Non sostituire mai il fusibile con uno di valore o taratura superiore a quella del fusibile originale. L'uso di fusibili non adeguati può determinare un surriscaldamento o generare fumo, eventualmente danneggiando il prodotto e procurando lesioni o ustioni.

PRECAUZIONE:

Per evitare malfunzionamenti e/o lesioni

• Per assicurare una dissipazione appropriata di calore dall'amplificatore, fare attenzione ai seguenti punti per l'installazione.
  —Lasciare uno spazio adeguato sopra l'amplificatore per ottenere una ventilazione appropriata.
  —Non ricoprire l'amplificatore con tappeti o moquette.
• NON lasciare che l'amplificatore entri in contatto con liquidi nel luogo in cui esso è installato. Si potrebbero generare infatti scosse elettriche. Il contatto con i liquidi può altresì danneggiare l'amplificatore stesso e i diffusori, con emissione di fumo e creazione di surriscaldamento. La

superficie dell'amplificatore o quella degli altoparlanti ad esso collegati potrebbe inoltre divenire molto calda e, al contatto, procurare piccole scottature.

- Non installare l'amplificatore in luoghi instabili come il pannello della ruota di scorta.

- Verificare che nulla si trovi dietro il pannello quando si esegue un foro per l'installazione dell'amplificatore. Assicurarsi di proteggere tutti i cavi e componenti importanti come linee del carburante, linee del freno e cablaggio elettrico, contro i danni.

- Eseguire prima i collegamenti provvisori, poi verificare se l'amplificatore ed il sistema funzionano in modo adeguato.

- Per ottenere una installazione appropriata, utilizzare le parti fornite nel modo specificato. Se qualunque parte diversa da quelle fornite viene utilizzata, potrà danneggiare le parti interne dell'amplificatore, oppure potrà allentarsi e l'amplificatore rischia di danneggiarsi.

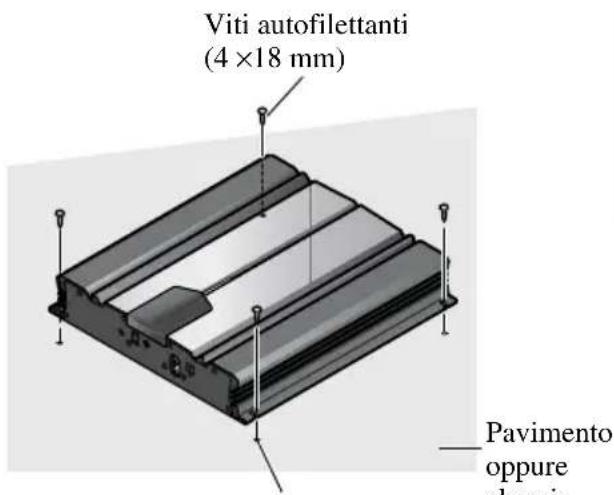

Esempio dell'installazione sul pavimento oppure sullo chassis

1. Posizionare l'amplificatore dove deve essere installato. Inserire le viti autofilettanti fornite (4 × 18 mm) nei fori delle viti. Spingere le viti con un cacciavite per fare dei segni dove i fori dell'installazione devono essere fatti.

2. Eseguire dei fori del diametro di 2,5 mm al punto marcato ed installare l'amplificatore, sia su tappeto, sia direttamente sullo chassis.

Viti autofilettanti (4 ×18 mm) Pavimento oppure cheggia

Eseguire dei fori del diametro di 2,5 mm

Caratteristiche

Alimentazione 14,4 V CC (10,8 — 15,1 V permissibili)

Consumo 33,0 A (ad alimentazione continua, 4 Ω)

Corrente media consumata* 9,0 A (4 Ω per una canale)

16,0 A (2 Ωper una canale)

Fusibile 30 A × 2

Peso 4,7 kg (Cavi per il cablaggio non compresi)

Uscita massima di potenza 500 W × 1 (4 Ω) / 800 W × 1 (2 Ω)

Uscita di potenza continua 250 W × 1 (a 14,4 V, 4 Ω, 20 — 240 Hz 0,5% THD)

360W× 1 (a 14,4V,2 ,20 - 240Hz0,8% THD)

Uscita di potenza continua (potenza DIN) 380 W × 1 (4 Ω) (DIN45324, +B=14,4 V)

Impedenza di carico 4 Ω (2 — 8 Ω permissibili)

Risposta in frequenza 10 — 240 Hz (+0 dB, -3 dB)

Rapporto segnale/rumore 100 dB (IEC-A rete)

Distorsione 0,03 % (10 W, 120 Hz)

Filtro passa-basso ...... Frequenza di taglio: 40 — 240 Hz

Pendenza di taglio: -12 dB/ottava

Potenziamento dei bassi ...... Frequenza: 50 Hz

Livello: 0/6/9/12 dB

Comando del guadagno RCA: 200 mV — 6,5 V

Altoparlante: 0,8 — 26 V

Livello di ingresso massimo / impedenza .... RCA: 6,5 V / 22 kΩ

Altoparlante: 26 V / 40 kΩ

Nota:

- Caratteristiche tecniche e design soggetti a modifiche senza preavviso a causa di migliorie.

\*Corrente media consumata

- La corrente media consumata è circa uguale alla corrente massima consumata da questa unità quando un segnale audio viene immesso. Tenere presente questo valore per il calcolo della corrente totale consumata dai vari amplificatori utilizzati.
