MANUALE UTENTE MAX25 AKAI

Guida per l'uso (Italiano)

Contenuti della confezione

MAX25, adattatore di alimentazione, cavo USB, CD recante il software (con software Vyzex e AkaiConnect), DVD recante il software (con Ableton Live Lite Akai Edition), guida rapida, istruzioni di sicurezza e garanzia.

Schema rapido de setup / dei collegamenti

AKAI MAX25 - Schema rapido de setup / dei collegamenti - 1

1. Installazione

  1. Inserire il CD recante il software in dotazione nel computer.

  2. Aprire e installare:

  3. Windows: fare doppio clic su Computer quindi fare doppio clic sul disco. Non appena compaiono i contenuti del disco, fare doppio clic sul file di installazione del Vyzex (.exe).

  4. Mac: fare doppio clic sul disco. Non appena compaiono i contenuti del disco, fare doppio clic sul file di installazione del Vyzex .pkg.

  5. Seguire le istruzioni su schermo per installare il software.

  6. Una volta completata l'installazione del Vyzex, ripetere le fasi 2-3 per installare AkaiConnect.*

Si vedano le sezioni VYZEX e AKAICONNECT del presente manuale per maggiori informazioni in merito a questi programmi.

Per installare il software Ableton Live Lite Akai Edition in dotazione, ripetere questi passi di installazione servendosi del DVD recante il software Ableton in dotazione.

* IMPORTANTE!: si veda la sezione AKAICONNECT del presente manuale per assicurarsi che funzioni correttamente con il DAW ed il MAX25.

2. Primi passi

  1. Collegare la porta USB del MAX25 ad una porta USB libera del computer (se possibile una porta a livello del pannello posteriore). Il MAX25 si accende.
  2. Aprire la workstation audio digitale preferita (DAW).
  3. Girare la manopola VALUE per navigare lungo l'elenco dei programmi disponibili. Selezionare il nome del DAW e premere la manopola VALUE per caricare il programma corrispondente.
  4. Nel DAW, selezionare Akai MAX25 ed il suo dispositivo di controllo.
  5. Il MAX25 funzionerà ora con il DAW. Per sapere come personalizzare ulteriormente le configurazioni dei programmi del MAX25, si veda il paragrafo MODALITÀ del presente manuale.

Nota bene: è possibile scaricare ulteriore documentazione in merito ai programmi utilizzati nel MAX25 recandosi alla pagina www.akaipro.com/max25.

Caratteristiche

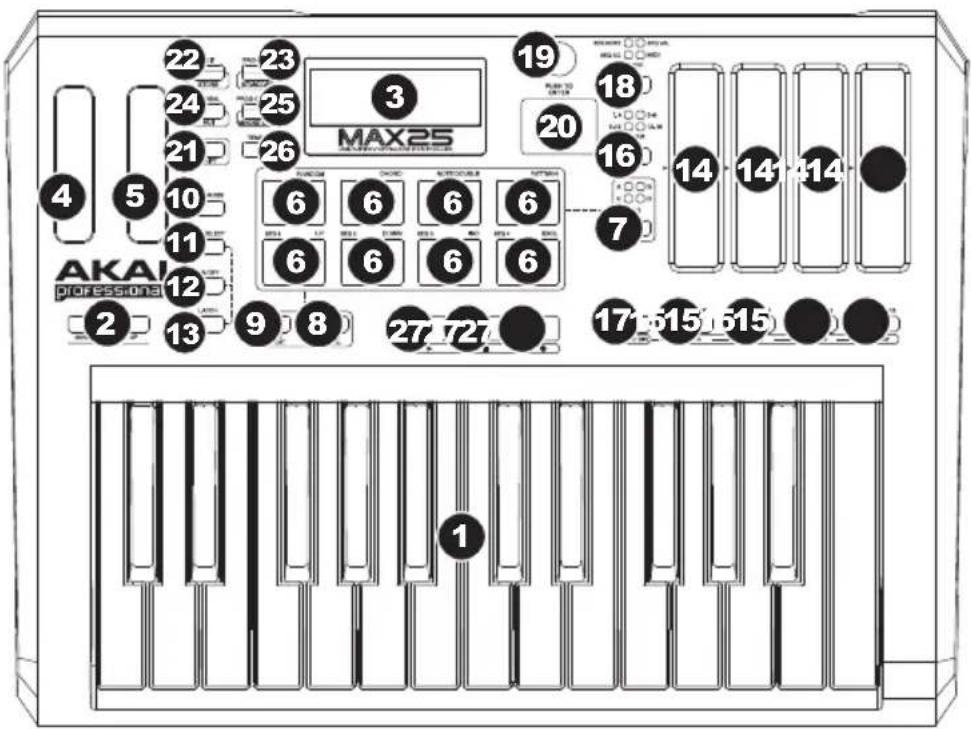

Pannello superiore

AKAI MAX25 - Pannello superiore - 1

text_image AKAI professional 22 23 24 25 3 MAX25 19 20 18 16 14 14 14 7 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 6 10 11 12 13 14 15 15 17 17 17 17 17 17 17
  1. TASTIERA – Questa tastiera a 25 tasti è sensibile alla velocità e, unitamente ai tasti OCTAVE DOWN/UP (ottave su/giù), è in grado di controllare una gamma di dieci ottave.
  2. OCTAVE DOWN/UP (ottave su/giù) – Questi tasti possono essere utilizzati per alzare o abbassare la gamma della TASTIERA di quattro ottave in ciascuna direzione, consentendo una gamma di dieci ottave. Quando ci si trova più in alto o più in basso dell'ottava centrale, il

Nota bene: si consiglia di configurare TASTIERA, PAD e sequenziatore in modo da trasmettere dati MIDI su diversi canali. In via predefinita, sono tutti impostati su Common Channel (canale comune), il che significa che le vostre prestazioni su una di queste voci può influire sulle prestazioni di un'altra di esse. Per configurare i canali, si veda il paragrafo MODALITÀ EDIT del presente manuale.

corrispondente tasto OTTAVE si accende. Si può inoltre tenere premuto [ARP MODE] e premere il tasto OCTAVE per regolare la gamma di ottave dell'Arpeggiatore (fino a tre ottave)

  1. LCD – Il display serve per navigare tra i menu, visualizzare i dati ed apportare modifiche alle opzioni e ai parametri del MAX25.
  2. ROTELLA BEND DEL PITCH – Trasmette le informazioni relative al bend del pitch MIDI per alzare o abbassare temporaneamente il pitch della TASTIERA.
  3. ROTELLA DI MODULAZIONE – Trasmette dati continui del controller (assegnabile a qualsiasi numero di CC).
  4. PAD - I pad possono essere utilizzati per attivare battiti di batteria o altri campioni nel software. I pad sono sensibili alla velocità, cosa che li rende molto reattivi e intuitivi da suonare.
  5. PULSANTI BANCO PAD – Questi pulsanti commutano tra i banchi pad A, B, C, D. Tramite questi 4 banchi, ciascuno dotato di 8 PAD, è possibile accedere fino a un massimo di 32 eventi MIDI servendosi dei pad.
  6. [FULL LEVEL] – Quando [FULL LEVEL] è attivo, i pad suonano sempre alla massima velocità (127), indipendentemente dalla forza con cui vengono battuti.
  7. [NOTE REPEAT] – Quando questa funzione è attiva, quando si batte un pad, questo verrà riattivato ad una percentuale basata sulle impostazioni attuali di Tempo e Time Division. La funzione Note Repeat può essere sincronizzata ad una sorgente MIDI Clock interna o esterna. [NOTE REPEAT] può funzionare come un tasto di commutazione o momentaneo.
  8. [ARP MODE] – Tenere premuto questo tasto e visualizzare i PAD illuminati per stabilire la configurazione corrente dell'arpeggiatore (ciascun PAD dispone della configurazione corrispondente dell'arpeggiatore stampata sul lato superiore destro). Si può quindi modificare la configurazione premendo PAD diversi.

  9. [SEQ SELECT] – Tenere premuto questo tasto, quindi premere un pad con testo stampato su di esso sul lato sinistro per selezionare una sequenza. Il numero di sequenza è stampato sul lato superiore sinistro dei quattro pad inferiori.
    Nota bene: per maggiori informazioni sull'uso dell'arpeggiatore e del sequenziatore del MAX25, si vedano i paragrafi ARPEGGIATORE e SEQUENZIATORE del presente manuale.

  10. [ON/OFF] – Questo tasto attiva e disattiva l'arpeggiatore interno o il sequenziatore, a seconda di quale è attualmente selezionato (indicato dal suo tasto a LED). Questi funzionano unitamente alle configurazioni di tempo e suddivisione del tempo, che specificano la frequenza di arpeggio e il tempo della sequenza. Nota bene: l'Arpeggiatore e il Sequenziatore possono essere sincronizzati ad una fonte interna o di orologio MIDI esterno (come un software DAW o un dispositivo MIDI).

  11. [LATCH] – Questo tasto funziona unitamente all'Arpeggiatore o al sequenziatore, a seconda di quale è selezionato (indicato dal relativo tasto a LED

Arpeggiatore: quando l'Arpeggiatore è acceso e [LATCH] è stato attivato, si può tenere premuta una combinazione di tasti: l'Arpeggiatore memorizza e continua ad arpeggiare tali note, anche se i tasti non sono più premuti. La funzione [LATCH] può essere utilizzata in un paio di modi:

a. Tenendo premuti i tasti, si possono aggiungere ulteriori note all'arpeggio, premendo altri tasti.

b. Se si lascia la pressione dai tasti e si preme una nuova combinazione di note, l'Arpeggiatore memorizzerà e arpeggerà le nuove note.

Sequenziatore: quando il sequenziatore è acceso e [LATCH] è stato attivato, è possibile premere un tasto sulla tastiera per attivare il sequenziatore, che continuerà a suonare quando il tasto viene rilasciato. (Il sequenziatore può essere bloccato unicamente in questo modo quando la sua configurazione Start/Stop è impostata su Note On/Note Off. Si veda la parte SEQUENZIATORE del paragrafo MODALITÀ EDIT per maggiori informazioni.)

  1. FADER TATTILI – Ciascun fader può essere utilizzato per l'invio di dati di controllo continui ad una stazione audio da desktop o ad un dispositivo MIDI esterno. Questi fader possono anche impostare la nota MIDI o la velocità ci ciascuna fase in una sequenza. Un LED sul margine di ciascun fader ne rappresenta il valore/la configurazione attuale.

  2. INTERRUTTORI S – Questi pulsanti a LED svolgono tre funzioni:

a. Premendo uno di questi tasti dopo aver premuto [TIME DIV] verrà selezionata la divisione del tempo (i valori disponibili sono stampati sotto ciascun pulsante). Premere nuovamente il tasto per selezionare il Time Division per il valore di tale nota.

b. Questi LED si accendono anche per indicare quali FADER TATTILI sono in uso nella sequenza attuale.

c. Quando si riproduce una sequenza, questi pulsanti si illuminano per indicare i passi.

  1. TASTI BANCO FADER/SWITCH – Questi quattro tasti commutano i FADER TATTILI e gli INTERRUTTORI S tra 4 banchi disponibili, ove ciascun banco rappresenta 4 passi di una possibile sequenza da 16.

  2. [TIME DIV] – Premere questo tasto per modificare la Divisione del tempo dell'Arpeggiatore o del Sequenziatore, quindi premere un INTERRUTTORE S (a destra) per selezionare la Divisione di tempo desiderata.

  3. [MODE] – Premere questo tasto per far commutare i FADER TOUCH tra quattro modalità diverse:

- SEQ NOTE (Sequence Note Mode) – In questa modalità, la posizione dei fader determina il pitch delle note di ciascun passo di una sequenza.

- SEQ VEL (Sequence Velocity Mode) – In questa modalità, la posizione dei fader determina la velocità delle note di ciascun passo di una sequenza.

- SEQ CC (Sequence CC Mode) – In questa modalità, la posizione dei fader determina il CC MIDI di ciascun passo di una sequenza.

- MIDI (MIDI Mode) – In questa modalità, è possibile utilizzare i fader per inviare messaggi CC MIDI.

  1. MANOPOLA VALUE – Questa manopola viene utilizzata per aumentare e diminuire preset, valore dei parametri e impostazioni. Quando premuta, serve anche da tasto [ENTER] (invio).

  2. TASTI CURSORE – Questi tasti servono per navigare tra i campi dei menu e le opzioni.

  3. [SHIFT] – Tenere premuto questo tasto per accedere alle funzioni secondarie dei quattro tasti modalità presenti a destra.

  4. [EDIT] / [STORE] – Questo tasto attiva la Modalità Edit, che permette di modificare il comportamento di tastiera, pad, pulsanti, fader e impostazioni predefinite di ciascun programma. Tenere premuto [SHIFT] e premere questo tasto per memorizzare il programma corrente.

  5. [PROGRAM] / [STANDARD] – Questo tasto attiva la Modalità Programma. In questa modalità si possono selezionare e richiamare diversi programmi. Tenere premuto [SHIFT] e premere questo tasto per selezionare automaticamente l'ultimo programma utilizzato diverso dal programma Mackie o HUI.

  6. [GLOBAL] / [HUI] – Questo tasto attiva la Modalità Global, in cui vengono impostati i comandi di reset MIDI e le preferenze generali di sistema. Tenere premuto [SHIFT] e premere questo tasto per selezionare automaticamente il programma HUI.

  7. [PROGRAM CHANGE] / [MACKIE CONTROL] – La pressione di questo tasto fa entrare in modalità Program Change. In questa modalità è possibile inviare un messaggio Program Change o Program Bank Change (cambio programma o cambio banco programma) ad un modulo hardware o software. Tenere premuto [SHIFT] e premere questo tasto per selezionare automaticamente il programma controllo Mackie.

  8. [TEMPO] – Quando il MAX25 è impostato su Internal Sync, questo pulsante a LED lampeggia per indicare l'attuale tempo dell'arpeggiatore e del sequenziatore. Si può battere più volte questo tasto per impostare un nuovo tempo. Se viene nuovamente caricato il programma, il tempo tornerà all'ultimo valore salvato. (Nota bene: il tempo predefinito di un programma può essere impostato in modalità Edit. Inoltre, questo tasto non funziona quando il MAX25 è impostato su sincronizzazione esterna).

  9. TASTI DI CONTROLLO TRASPORTO – Si tratta di tre tasti specifici per l'invio di comandi di controllo trasporto. I tasti di controllo trasporto possono essere configurati per trasmettere valori MMC (MIDI Machine Control), MMC/MIDI SysEx, MIDI Real Time o MIDI CC preassegnati, oltre a messaggi di controllo trasporto Mackie Control, HUI, o Pro Tools Express. Nota bene: premere tre volte il tasto Stop (■) in rapida successione per inviare un messaggio "All Notes Off" (tutte le note disattive).

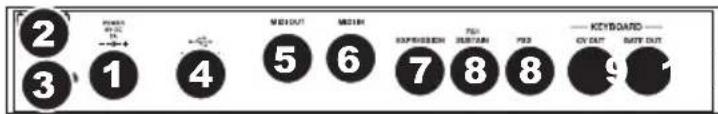

Pannello posteriore

  1. INGRESSO DI ALIMENTAZIONE - Collegare l'adattatore di alimentazione da 6V DC - 1A (polo centrale positivo) in dotazione a questo jack e quindi ad una presa elettrica. L'utilizzo

AKAI MAX25 - Pannello posteriore - 1

text_image 2 3 1 4 5 6 7 8 9 KEYBOARD CY OUT SATE OUT

dell'adattatore di alimentazione consente di utilizzare le uscite CV e GATE del MAX25 e i fader touch mostreranno una linea completa di LED fino alla posizione corrente (rispetto a un LED solo quando alimentato tramite USB)

  1. SICURA PER L'ADATTATORE DI ALIMENTAZIONE – Si può fissare il cavo dell'adattatore a questa sicura per evitare che si scolleghi accidentalmente.

  2. SLOT PER LUCCHETTO KENSINGTON – Servirsi di questa apertura per lucchetto Kensington per fissare il MAX25 a un tavolo o ad altre superfici.

  3. PORTA USB – Servirsi del cavo USB in dotazione per collegare questa porta ad una porta USB libera del computer. Il MAX25 sarà alimentato dal collegamento USB al computer. Il MAX25 è un dispositivo compatibile, quindi è "plug-and-play": non richiede l'installazione di driver a parte.

  4. USCITA MIDI OUT - Servirsi di un cavo MIDI a cinque poli per collegare l'uscita MIDI OUT del MAX25 all'ingresso MIDI IN di un dispositivo esterno opzionale.

  5. INGRESSO MIDI IN - Servirsi di un cavo MIDI a cinque poli per collegare l'uscita MIDI OUT di un dispositivo MIDI esterno opzionale all'ingresso MIDI IN del MAX25.

  6. INGRESSO PER PEDALE DI ESPRESSIONE – Collegare un pedale di espressione TRS da 1/4" opzionale a questo ingresso.

  7. INGRESSI INTERRUTTORE A PEDALE – Collegare un interruttore a pedale TS da 1/4" opzionale a questi ingressi. Se si utilizza un pedale sustain, collegarlo all'ingresso FS1/SUSTAIN.

  8. USCITA CV* – Servirsi di un cavo TS da 1/4" (non in dotazione) per collegare questa uscita ad un sequenziatore esterno opzionale per inviare i dati (0-5V, 1V/ottava) di voltaggio di controllo (CV) del MAX25. I dati inviati tramite questo collegamento possono essere impostati in modalità globale. Si veda anche il paragrafo CV del presente manuale.

* Le uscite CV e GATE funzioneranno unicamente se il MAX25 è collegato ad una fonte di alimentazione servendosi dell'apposito adattatore.

  1. USCITA GATE* - Servirsi di un cavo TS da 1/4" (non in dotazione) per collegare questa uscita ad un sequenziatore esterno opzionale per inviare i dati Gate (trigger) del MAX25. I dati inviati tramite questo collegamento possono essere impostati in modalità globale.

Modalità

Il MAX25 ha quattro diverse modalità d'uso. È possibile accedere ad ogni modalità premendo il tasto corrispondente sul MAX25.

AKAI MAX25 - Modalità - 1

In ciascuna pagina di ciascuna modalità:

  • Servirsi dei TASTI CURSORE su/giù per passare da una configurazione all'altra sulla pagina corrente.
  • Servirsi dei TASTI CURSORE sinistra/destra per muoversi tra le varie pagine.
  • Girare la manopola VALUE per modificare il valore/la configurazione selezionati.

Segue una breve descrizione di ognuna di esse. Ciascuna modalità è descritta in dettaglio nei paragrafi corrispondenti, più avanti nel manuale.

[EDIT] ➔ Modalità Edit: questa modalità permette di modificare la configurazione del MAX25. La modalità Edit è uno strumento potente per la personalizzazione delle impostazioni. In questa modalità, si possono apportare modifiche al comportamento di tastiera, pad, fader tattili ed altre funzioni. Ad esempio si può desiderare che un fader trasmetta solo una gamma limitata di dati MIDI, o che i pad trasmettano su un canale MIDI diverso da quello della tastiera. Si possono modificare questi e diversi altri parametri in modalità Edit. (Si veda il paragrafo Parametri modalità edit dell'Appendice per un elenco sommarizzato dei parametri.)

[PROGRAM] ➔ Modalità Programma: questa modalità consente di caricare i programmi memorizzati. Un programma è una raccolta di informazioni sul comportamento dei comandi (tastiera, pad, fader tattili). Il loro comportamento può essere regolato in modalità Edit e quindi memorizzato. L'uso dei Programmi permette di salvare diverse configurazioni in modo da poterle caricare rapidamente quando necessario, senza dover riprogrammare il MAX25 ogni volta.

[GLOBAL] → Modalità globale: questa modalità permette di impostare parametri globali e di apportare modifiche generali al funzionamento del MAX25. Ad esempio, è possibile regolare la luminosità dello schermo LCD, il canale comune MIDI, le impostazioni dell'orologio MIDI, la curva di velocità e la sensibilità dei pad e della tastiera e molto altro.

[PROG CHANGE] ➤ Modalità Variazione Programma: questa modalità consente di trasmettere vari messaggi di variazione programma. In questa modalità è possibile indicare al proprio DAW o ad un dispositivo esterno di passare ad un diverso banco sonoro del programma. In questo modo è possibile passare da un programma all'altro direttamente dal MAX25 piuttosto che cambiarli manualmente sul DAW o sul dispositivo esterno.

Modalità Edit

  1. Per entrare in modalità Edit, premere [EDIT].

  2. Selezionare un comando per procedere alle modifiche toccando, premendo o manipolando il comando desiderato (fader, pad, ecc.). Sullo schermo LCD, il nome del comando selezionato comparirà nell'angolo superiore destro e i parametri modificabili saranno illustrati sotto di esso.

  3. In ciascuna pagina della modalità Edit:

  4. Servirsi dei TASTI CURSORE su/giù per passare da un parametro all'altro su

  5. Se vi sono più pagine (indicate da "Pg1", "Pg2", ecc.), servirsi dei TASTI CURSORE sinistro/destro per passare da una pagina all'altra.

  6. Girare la manopola VALUE per modificare il valore/la configurazione selezionati. Qualsiasi valore/configurazione è selezionato automaticamente; non occorre premere la MANOPOLA VALUE per entrarvi o selezionarlo.

  7. Per modificare più comandi, ripetere i passaggi 2-3.

Nota bene: si consiglia di configurare TASTIERA, PAD e Sequenziatore in modo da trasmettere dati MIDI su diversi canali. In via predefinita, sono tutti impostati su Common Channel (canale comune), il che significa che le vostre prestazioni su una di queste voci può influire sulle prestazioni di un'altra di esse. Per impostare i canali, si vedano i paragrafi TASTIERA, PAD e SEQUENZIATORE della sezione MODALITÀ EDIT.

IMPORTANTE: per modificare le nuove impostazioni nel programma, tenere premuto [SHIFT] e premere [STORE]. Senza memorizzare le configurazioni modificate, le modifiche verranno perse se viene caricato un nuovo programma.

Per un'anteprima dei parametri disponibili, si veda la tabella PARAMETRI MODALITÀ EDIT in fondo al presente manuale.

Tastiera

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Ottava: configurazione delle ottave della tastiera. Le configurazioni disponibili sono da -3 a +3, con 0 come ottava centrale.

Transpose (trasponi): trasposizione della tastiera (in semitoni). Le configurazioni disponibili sono da -36 a +36, con 0 come posizione centrale (nessuna trasposizione).

Da MIDI a DIN: Determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Aftertouch: determina la configurazione aftertouch della tastiera. Le opzioni disponibili sono On e Off.

Pad

Tipo: il tipo di evento che verrà inviato. Le configurazioni disponibili sono Note, Program Change (variazione programma) e Program Bank (banco programma).

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Nota bene: se Note è il tipo selezionato, questo comando assegna il numero di nota.

Aft: se Note è il tipo selezionato, questo determina le configurazioni dell'Aftertouch. Le opzioni disponibili sono Off, Ch (Channel Aftertouch) e Poly (Poly Aftertouch).

Program Number (numero di programma) / Pgm: se Program Change (variazione programma) o Program Bank (banco programma) sono il tipo selezionato, questo determina il numero di programma. La gamma disponibile è 000 – 127.

Msb / Lsb: se Program Change (variazione programma) o Program Bank (banco programma) sono il tipo selezionato, questo determina MSB (bit più significative) e LSB (bit meno significativo). La gamma disponibile è 000 – 127.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Modalità Note: se Note è il tipo selezionato, questo determina se si trova in modalità Toggle (commutazione) o Momentary (momentaneo).

Fader Tattili

Tipo: il tipo di evento che verrà inviato. Le configurazioni sono Aft (Aftertouch), MIDI CC, Inc/Dec1 (Incrementi/Decrementi, Modalità 1), Inc/Dec2 (Incrementi/Decrementi, Modalità 2), Mackie ed HUI.

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Numero CC: se CC MIDI è il tipo selezionato, questo determina il CC MIDI. La gamma disponibile è 000 - 127.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Modalità: questo determina il modo in cui il fader agirà quando toccato:

  • Absolute (assoluto): toccando il fader, questo salterà immediatamente in quella posizione. Questa modalità è disponibile unicamente quando il tipo viene impostato su Aftertouch o CC MIDI. Tenendo premuto [SHIFT] mentre si muove un fader, questo viene impostato in modalità Relative2, che offrirà un controllo più fine.
  • Relative (relativo): facendo scorrere il dito verso l'alto o verso il basso lungo il fader, la relativa configurazione sale o scende (indipendentemente dalla posizione assoluta del dito sul fader).
  • Relative2 (relativo 2): questa modalità si comporta come la modalità relativa, ma con una risoluzione più fine, consentendo una regolazione più precisa. Questa modalità è selezionabile in questo menù unicamente quando il tipo viene impostato su Aftertouch o CC MIDI. Quando un fader è in modalità relativa è possibile mettere manualmente i fader in modalità relativa 2 tenendo premuto [SHIFT] e facendo scorrere il dito lungo di esso.

Min / Max: se Aftertouch è il tipo selezionato, questo determina i valori più basso (Min) e più alto (Max). (Se Min è più alto di Max, la polarità del fader sarà invertita.)

Msb / Lsb: se Inc/Dec1 è il tipo selezionato, questo determina il MSB (bit più significativo) e LSB (bit meno significativo). La gamma disponibile è 000 – 127.

Value (valore):

  • Se Inc/Dec1 è il tipo selezionato, ciò determina il valore inviato con un messaggio di Incremento (CC#96) o Decremento (CC#97). La gamma disponibile è 000 – 127.
  • Se Mackie o HUI sono il tipo selezionato, ciò determina ciò che il fader controllerà utilizzando tale protocollo. Le configurazioni disponibili sono Fader 1-8, V-pot 1- e Master Level (solo Mackie).

Interruttori S

Tipo: il tipo di evento che verrà inviato. Le configurazioni disponibili sono Note, CC#000-127, ProgramChange, ProgramBank, MackieControl e HUI.

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Nota#: se Note è il tipo selezionato, questo comando assegna il numero di nota.

Velo: se Note è il tipo selezionato, questo comando assegna la velocità. La gamma disponibile è 000-127.

Modalità: se Note, CC#000-127, Mackie, o HUI sono il tipo selezionato, questo determina se si trova in modalità Toggle (commutazione) o Momentary (momentaneo).

Invert: se CC#000-127 è il tipo selezionato, gli interruttori S inviano 000 come valore "off" e 127 come valore "on". Ciò determina se i valori inviati sono normali (Off), come descritto in precedenza, o attivati/invertiti (On).

Program Number (numero di programma) / Pgm: se Program Change (variazione programma) o Program Bank (banco programma) sono il tipo selezionato, questo determina il numero di programma. La gamma disponibile è 000 – 127.

Msb / Lsb: se Program Change (variazione programma) o Program Bank (banco programma) sono il tipo selezionato, questo determina MSB (bit più significativo) e LSB (bit meno significativo). La gamma disponibile è 000 – 127.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Value (valore):

  • Se Inc/Dec1 è il tipo selezionato, ciò determina il valore inviato con un messaggio di Incremento (CC#96) o Decremento (CC#97). La gamma disponibile è 000 – 127.
  • Se Mackie è il tipo selezionato, ciò determina ciò che gli interruttori S controlleranno utilizzando tale protocollo. Le impostazioni disponibili sono: Record-Ready 1-8, Solo 1-8, Mute 1-8, Select 1-8, VPot Select 1-8, VPot Assign: Track, VPot Assign: Send, VPot Assign: Pan, VPot Assign: Plugin, VPot Assign: EQ, VPot Assign: Instrument, Fader Bank L o R, Fader Channel L o R, Flip, Global View, Display: Name, Display: SMPTE, Function Select F1-F8, Global View: MIDI, Global View: Inputs, Global View: Audio Tracks, Global View: Audio Instrument, Global View: Aux, Global View: Buses, Global View: Outputs, Global View: User, Shift, Option, Control, Command, Read, Write, Trim, Touch, Latch, Group, Save, Undo, Cancel, Enter, Marker, Nudge, Cycle, Drop, Replace, Click, Solo, Rewind, Fast Forward, Stop, Play, Record, Up, Down, Left, Right, Zoom, Scrub, User A, User B, Touch 1-8, Touch M, SMPTE, Beats, Rude Solo, M 116, M 117, e Relay
  • Se HUI è il tipo selezionato, ciò determina ciò che gli interruttori S controlleranno utilizzando tale protocollo. Le impostazioni disponibili sono: Touch 1-8, Select 1-8, Mute 1-8, Solo 1-8, Auto 1-8, Record-Ready 1-8, Insert 1-8, Record 1-8, HUI 065-112, Rewind, Fast Forward, Stop, Play, Record, e HUI 118-128

Rotella del pitch

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

CV Pitchbend: determina la gamma della ROTELLA di BEND DEL PITCH inviata dall'uscita CV (se l'uscita CV è impostata su Pbend). La gamma disponibile è di 00-99.

Rotella di modulazione

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

MIDI CC: se CC MIDI è il tipo selezionato, questo determina il CC MIDI. La gamma disponibile è 001 – 127.

Max / Min: determinano il valore minimo (Min) e massimo (Max). (Se Min è più alto di Max, la polarità dela rotella sarà invertita.)

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Interruttore a pedale

Tipo: il tipo di evento che verrà inviato. Le configurazioni disponibili sono CC#000-127, Tap Tempo, Play, Rec (Record), Stop, Play/Stop, Arp/Seq (arpeggiatore/sequenziatore) e Sustain

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

MIDI CC: se CC#000-127 è il tipo selezionato, ciò determina il CC MIDI. La gamma disponibile è 001 – 127.

Modalità: determina se ci si trova in modalità di commutazione Toggle o momentanea Momentary.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Pedale di espressione

Canale MIDI: questa configurazione determina quali dati di canale MIDI vengono inviati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

MIDI CC: determina il CC MIDI. La gamma disponibile è 000 – 127.

Max / Min: determinano il valore minimo (Min) e massimo (Max). (Se Min è più alto di Max, la polarità del pedale sarà invertita.)

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Arpeggiatore

Tipo: il tipo di arpeggio che verrà inviato. Le impostazioni disponibili sono:

  • Note Double (nota doppio): ciascuna nota suonerà due volte. Questa configurazione può essere selezionata unitamente ad una qualsiasi delle configurazioni descritte qui di seguito, tranne Chord.
  • Up (su): le note suoneranno dalla più bassa alla più alta.
  • Down (giù): le note suoneranno dalla più alta alla più bassa.

- Incl (Incluso): le note suoneranno dalla più bassa alla più alta e torneranno giù. Le note più basse e più alte suoneranno due volte al cambio di direzione.

- Excl (Escluso): le note suoneranno dalla più bassa alla più alta e torneranno giù. Le note più basse e più alte suoneranno solo una volt al cambio di direzione.

- Rand (casuale): le note verranno riprodotte in ordine casuale.

- Chord (accordo): tutte le note dell'accordo suoneranno insieme ripetutamente.

Nota bene: si può configurare l'Arpeggiatore servendosi dei pad. Tenere premuto [ARP MODE] e premere un pad con testo stampato alla sua destra in alto per determinare la configurazione attuale dell'Arpeggiatore. I pad selezionati si illuminano di rosso per mostrare le configurazioni attuali dell'Arpeggiatore. Regolare la gamma delle ottave dell'Arpeggiatore fino a tre ottave tenendo premuto [ARP MODE] e servendosi dei tasti OCTAVE UP/DOWN (ottava su/giù).

Range (gamma): la gamma di ottave dell'Arpeggiatore. La gamma disponibile va da 0 a +3 ottave.

Gate: la lunghezza delle note arpeggiate. La gamma disponibile è 1-99% dell'attuale configurazione della suddivisione del tempo.

Swing: la quantità di swing impiegata nelle note arpeggiate. La gamma disponibile va dal 50% al 75%.

Pattern: determina se l'Arpeggiatore utilizzerà il pattern illustrato nell'indicatore di Pattern (On) o non utilizzarlo (Off). Si veda la descrizione dell'indicatore di Pattern più avanti in questa sezione.

Lunghezza: il numero di intervalli nel pattern dell'Arpeggiatore. La gamma disponibile è di 1 – 16 intervalli.

Indicatore di Pattern: il pattern in fondo allo schermo LCD su questa pagina rappresenta il ritmo in cui le note suoneranno quando l'Arpeggiatore è attivo (e quando il Pattern è impostato su On). Una stella (*) indica una nota che suona, mentre un underscore (_) indica una "pausa" (non suona alcuna nota). Servirsi della manopola VALUE per spostare il cursore tra le note e premere la manopola VALUE per modificarne lo stato (tra * e _).

Note Repeat

Time Division (divisione di tempo): la velocità della ripetizione come suddivisione del tempo master o dell'orologio esterno. Le opzioni disponibili sono 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 e 1/32T. ("T" denota una suddivisione di tempo basata su triplette.)

Modalità: determina se ci si trova in modalità di commutazione Toggle o momentanea Momentary.

Gate: la lunghezza delle note ripetute. La gamma disponibile è 1-99% dell'attuale configurazione della suddivisione del tempo.

Swing: la quantità di swing impiegata nelle note ripetute. La gamma disponibile va dal 50% al 75%.

Tempo

BPM: il tempo indicato in battiti al minuto. La gamma disponibile è di 30 – 300 BPM.

Time Division (divisione di tempo): divisione del tempo master o dell'orologio esterno. Le opzioni disponibili sono 1/4, 1/4T, 1/8, 1/8T, 1/16, 1/16T, 1/32 e 1/32T. ("T" denota una suddivisione di tempo basata su triplette.)

Gate: la lunghezza delle note ripetute. La gamma disponibile è 1-99% dell'attuale configurazione della suddivisione del tempo.

Swing: la quantità di swing impiegata nelle note ripetute. La gamma disponibile va dal 50% al 75%.

Nota bene: è anche possibile inserire una nuova impostazione di BPM battendo [TEMPO] più volte a tempo con il tempo desiderato.

Sequenziatore

[SEQ SELECT]: le prime due pagine di questa sezione (Pag1 e Pag2) appartengono a sequenze specifiche (1-4), come indicato in cima allo schermo LCD. Il resto delle pagine appartengono al sequenziatore in generale. Dunque le configurazioni delle prime due pagine possono variare tra le quattro sequenze, ma il resto sarà uguale per tutte le sequenze.

Nota bene: si può selezionare la sequenza da modificare servendosi dei pad. Tenere premuto [SEQ SELECT], quindi premere uno dei quattro pad inferiori per selezionare tale sequenza (il numero è stampato sul lato sinistro, sopra i pad 1-4).

Steps (intervalli): il numero di intervalli impiegati dal sequenziatore. La gamma disponibile di intervalli è 01-16.

Canale MIDI: questa configurazione determina su quale canale MIDI vengono inviati i dati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Keyshift: Quando Keyshift è impostato su On, è possibile trasporre la sequenza in tempo reale (mentre viene riprodotta) tenendo premuto un tasto; quando la pressione del tasto viene rilasciata, tornerà alla tonalità predefinita. (Se utilizzato unitamente al tasto [LATCH], è possibile premere un tasto una volta per "bloccarlo" in quella nuova trasposizione.) Quando Keyshift è impostato su Off, il tasto può essere trasposto unicamente modificando il parametro Default Key.

Default Key (tonalità predefinita): tonalità predefinita della sequenza.

Scale (scala): la scala impiegata dal sequenziatore. Quando viene selezionata una scala diversa da quella Cromatica, i fader verranno limitati alla semplice selezione delle note disponibili nella scala, il che può essere utile per evitare note involontariamente fuori tonalità! Le configurazioni disponibili sono Chromatic, Major, Dorian, Phrygian, Lydian, Mixolydian, Minor, Locrian, Minor Melo (Melodica Minore), Minor Harm (Armonica Minore), PentaMajor (Maggiore Pentatonica), PentaMinor (Minore Pentatonica), Blues, AlteredDom (Dominante Alterata), DimWhlHalf (Whole-Half-Step Ridotta) e Whole-Tone.

Tasto Start/Stop: determina quale messaggio avvia/ferma il sequenziatore. Le impostazioni disponibili sono:

  • Note On / Note Off: il sequenziatore suonerà quando [SEQ ON/OFF] è attivo e viene premuto un tasto della tastiera. Se Keyshift è su On, la sequenza verrà automaticamente trasposta a quella tonalità.
  • Seq On/Off: il sequenziatore suona quando viene premuto [SEQ ON/OFF].
  • Play / Stop: la sequenza viene riprodotta quando viene premuto Play (▶) e si interrompe quando viene premuto Stop (■).

[MODE] ▶ SEQ NOTE o SEQ VEL: questa è una rappresentazione degli intervalli presenti in una sequenza. Servirsi dei tasti CURSORE per navigare lungo il formato a "griglia".

Step (intervallo): il numero di intervallo.

Nota bene: la nota riprodotta per quell'intervallo. Si può anche impostare la nota toccando i FADER TATTILI.

Velo: la velocità della nota riprodotta per quell'intervallo.

Ramp: quando impostato su "ON", il sequenziatore invierà valori CC "interpolati" tra i valori CC di ciascun intervallo.

[SEQ CC]: questa è una rappresentazione degli intervalli presenti in una sequenza. Servirsi dei tasti CURSORE per navigare lungo il formato a "griglia".

Step (intervallo): il numero di intervallo.

Value (valore): il valore inviato per quell'intervallo.

Numero CC: il n. CC MIDI inviato.

Comandi di trasporto

Tipo: il tipo di evento che verrà inviato. Le configurazioni disponibili sono MMC, MMC/MIDI, MIDI Real Time, MIDI CC, Mackie, HUI e PTEX. Quando impostato su PTEX, i messaggi di controllo del trasporto saranno inviati unicamente su porta USB b, Canale 16, indipendentemente dall'impostazione del canale comune.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione.

Modalità Program (programma)

La modalità Program consente di selezionare e caricare un programma. Il MAX25 dispone di numerosi programmi predefiniti, da noi creati per funzionare specificamente con alcuni popolari DAW o plug-in, ma è anche possibile creare/modificare, memorizzare e caricare i propri programmi personalizzati.

Per selezionare/caricare un Programma:

  1. Premere [PROGRAM]. (Ogni volta che si accende il MAX25 sarà automaticamente in modalità Program.) Sullo schermo LCD comparirà il nome del programma attuale (lampeggiante).
  2. Girare la manopola VALUE per navigare lungo l'elenco dei programmi disponibili.
  3. Premere la manopola VALUE per caricare il programma desiderato.

Nota bene: come scorciatoia, tenere premuto [SHIFT], quindi premere uno dei seguenti tasti per accedere a determinati programmi:

• [PROGRAM] = l'ultimo programma utilizzato
• [MACKIE CONTROL] = Protocollo Mackie Control
• [HUI] = Protocollo di controllo HUI

Note:

  • Quando ci si trova in modalità Program è anche possibile caricare una sequenza. Per farlo, servirsi dei tasti CURSORE su/giù per selezionare il campo numero sequenza, girare la manopola VALUE per navigare tra le sequenze, quindi premere la manopola VALUE per caricarla nel sequenziatore.
  • In modalità Program si può anche trasporre un intero programma. Per farlo, tenere premuti entrambi i tasti OCTAVE su/giù e premere il tasto desiderato sulla tastiera. Il programma verrà trasposto di conseguenza. (La nota selezionata diventerà la nota che viene riprodotta sul tasto C centrale della tastiera.)

Per modificare un programma, fare riferimento alla sezione MODALITÀ EDIT.

Per memorizzare le configurazioni correnti come Programma,

  1. Tenere premuto [SHIFT] e premere [STORE]. Lo schermo LCD mostra "Store Program" in alto.
  2. Girare la MANOPOLA VALUE per selezionare il programma sul quale si desidera salvare il programma. (In via predefinita, il programma corrente compare a questo livello.)
  3. Per rinominare il programma, servirsi del tasto CURSORE per selezionare il campo Name. Il primo carattere del campo lampeggia:
  4. Girare la manopola VALUE per navigare lungo le lettere/i numeri disponibili. Quando viene visualizzata la lettera/il numero desiderato, servirsi dei tasti CURSORE sinistro/destro per passare al carattere successivo.
  5. Una volta pronti a memorizzare il Programma, premere la manopola VALUE. Si può annullare il procedimento semplicemente premendo un tasto diverso da [PROGRAM] o dalla manopola VALUE.

Modalità Globale

  1. Per entrare in modalità Globale, premere [GLOBAL].
  2. In ciascuna pagina della modalità Global:

- Servirsi dei TASTI CURSORE su/giù per passare da un parametro all'altro sulla pagina corrente.

- Servirsi dei TASTI CURSORE sinistra/destra per muoversi tra le varie pagine.

- Girare la manopola VALUE per modificare il valore/la configurazione selezionati. Qualsiasi valore/configurazione è selezionato automaticamente; non occorre premere la MANOPOLA VALUE per entrarvi o selezionarlo.

IMPORTANTE: per memorizzare le configurazioni globali, si veda la sezione UTILITÀ qui di seguito.

Si vedano le sezioni seguenti per informazioni specifiche in merito ai marametri modificabili di ciascun comando.

Canale comune MIDI

Common Chnl (Channel) (canale comune): questa configurazione determina quale canale MIDI è il canale comune (vari comandi possono essere assegnati al canale comune in modalità Edit). Le configurazioni disponibili sono USB A1-A16 e USB B1-B16.

Input Chnl (Channel) (canale di ingresso): questa configurazione determina su quale canale MIDI il MAX25 riceverà dati MIDI da un dispositivo esterno collegato all'USCITA MIDI. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Display Note

Tipo: determina se sullo schermo LCD verranno visualizzate note come valore (ad es. C2, F#3, ecc.) o come numeri (ad es. 36, 54, ecc.).

Tastiera

Curve (curva): curva di velocità della tastiera. Le configurazioni disponibili sono Linear, EXP1 ed EXP2.

Sensibilità: sensibilità complessiva alla velocità della tastiera. La gamma disponibile è 1-10. A 1, occorre molta forza per generare un valore di velocità pari a 127. A 10, è vero il contrario.

Pad

Soglia dei pad: la soglia di velocità necessaria ad attivare i pad. La gamma disponibile è 0-15. Ciò può aiutare a prevenire una falsa attivazione o può facilitare l'attivazione dei pad.

Curva di velocità: curva di velocità dei pad. Le configurazioni disponibili sono Linear, EXP1, EXP2, Log1 e Log2.

Velocity Sense (Sensitivity) (sensibilità velocità): sensibilità complessiva alla velocità dei pad. La gamma disponibile è 1-10. A 1, occorre molta forza per generare un valore di velocità pari a 127. A 10, è vero il contrario.

Tempo

Tempo: il tempo globale indicato in battiti al minuto. Quando il MAX25 impiega il suo orologio MIDI interno, questa configurazione di tempo globale determina la velocità di Arpeggiatore, Sequenziatore e Note Repeat. La gamma disponibile è di 30 – 300 BPM.

Tap Average (media battiti): il numero di volte in cui occorre premere [TAP TEMPO] per inserire un nuovo tempo. La gamma disponibile è di 2-4.

Tempo LED: quando il MAX25 impiega il suo orologio MIDI interno, il LED [TAP TEMPO] lampeggia a tempo con la configurazione di tempo corrente. Si può configurare questa funzione su On o Off.

Orologio

Fonte: determina se il MAX25 impiega il suo orologio MIDI interno o fa riferimento ad un orologio esterno (ad es. da un DAW).

CV/Gate

Uscita CV/Gate: determina come i dati vengono inviati dall'USCITA CV e dall'USCITA GATE:

  • Key/Seq: i dati provenienti da tastiera, Arpeggiatore e Sequenziatore saranno inviati. La tastiera invierà 1V per ottava (C più basso = 0V).
  • Pad: i dati dai pad verranno inviati con le note inviate corrispondenti ai valori delle note dei pad (se una nota è assegnata).
  • Common (Channel) (canale comune): quando collegato tramite USB, i dati inviati al MAX25 tramite il canale comune e la porta verranno inviati. Quando non è collegato tramite USB verranno inviati i dati inviati al MAX25 tramite l'INGRESSO MIDI sul canale comune.
  • USB 1A – 16A, 1B – 16B: quando collegato tramite USB, i dati inviati al MAX25 tramite il canale e la porta selezionati verranno inviati. Quando non è collegato tramite USB, i dati inviati al MAX25 tramite l'ingresso MIDI sul canale selezionato verranno inviati, ma la porta B verrà ignorata.
  • Seq: eventi Note On e Note Off saranno inviati dal sequenziatore.
  • Seq CC: eventi MIDI CC del sequenziatore verranno inviati tramite l'uscita CV. Eventi Note On e Note Off saranno inviati dal sequenziatore tramite l'uscita GATE.
  • Pbend: eventi MIDI della rotella di bend del pitch verranno inviati tramite l'uscita CV. Eventi Note On e Note Off saranno inviati dal sequenziatore tramite l'uscita GATE.
  • Modwhl: eventi MIDI CC dalla ROTELLA MOD verranno inviati tramite l'uscita CV. Eventi Note On e Note Off saranno inviati dal sequenziatore tramite l'uscita GATE.
  • ExpPedl: eventi MIDI CC provenienti da un pedale di espressione collegato verranno inviati tramite l'uscita CV. Eventi Note On e Note Off saranno inviati dal sequenziatore tramite l'uscita GATE.
  • Fadr1CC – 8CC: eventi MIDI provenienti dal fader selezionato (1-8) verranno inviati tramite l'uscita CV. Eventi Note On e Note Off saranno inviati dal sequenziatore tramite l'uscita GATE.

Importante:

  • I messaggi CC saranno inviati unicamente se il comando associato è configurato in modo tale da inviarli.
  • Quando Pbend, Modwhl, ExpPedl o Fadr1CC-8CC sono selezionati, i messaggi CC (o le informazioni relative al bend del pitch) ricevuti sulla stessa porta e canale MIDI di quel controllo recante lo stesso numero di CC (o pitch) verranno a loro volta inviati all'uscita CV.

SysEx

Invia programma: programma da inviare tramite SysEx. Le opzioni disponibili sono i numeri dei singoli programmi o ALL (tutti i programmi). Premere la manopola VALUE per inviare il programma. "PROG: ____ SENT" comparirà per confermare che il programma è stato inviato.

Utilità

Contrasto: il contrasto dello schermo LCD. Le opzioni disponibili vanno da 0 a 99.

Save Globales (salva valori globali)

In questa pagina, premere la manopola VALUE per memorizzare le configurazioni globali. Dopo che "Stored" lampeggia tre volte sullo schermo LCD, le configurazioni globali saranno salvate nella memoria interna del MAX25.

os

Version: informazioni relative all'attuale sistema operativo del MAX25.

Boot ROM: informazioni relative all'attuale memoria read-only ROM del MAX25.

Run Mode: determina lo stato di alimentazione del MAX25. Quando impostato su On, il MAX25 funzionerà normalmente. Quando impostato su LowPower, il MAX25 entra in modalità di risparmio energetico. (Se si entra in modalità di risparmio energetico quando il DAW è aperto, il MAX25 riprenderà il controllo del DAW stesso subito dopo essere uscito dalla modalità di risparmio energetico.)

Modalità Variazione Programma

Servirsi della manopola VALUE per selezionare quale messaggio viene inviato: Program Change o Program Bank.

Modifica programma

Canale MIDI: questa configurazione determina su quale canale MIDI vengono inviati i dati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Numero programma: determina il numero del programma che sarà inviato. La gamma disponibile è 000 – 127. Fare riferimento alla documentazione del proprio modulo esterno per maggiori informazioni in merito ai programmi disponibili.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione. Poiché un modulo esterno sarà solitamente collegato all'USCITA MIDI del MAX25, si consiglia di lasciare questa impostazione su On.

Banco programmi

Canale MIDI: questa configurazione determina su quale canale MIDI vengono inviati i dati. Le configurazioni disponibili sono Common (comune), USB A1-A16 e USB B1-B16.

Numero programma: determina il numero del programma che sarà inviato. La gamma disponibile è 000 – 127. Fare riferimento alla documentazione del proprio modulo esterno per maggiori informazioni in merito ai programmi disponibili.

Msb / Lsb: determina l'MSB bit più significativo) e l'LSB (bit meno significativo). La gamma disponibile è 000 – 127. Fare riferimento alla documentazione del proprio modulo esterno per maggiori informazioni in merito ai programmi disponibili.

Da MIDI a DIN: determina se dati MIDI vengono inviati all'USCITA MIDI (On) o meno (Off). I dati MIDI verranno inviati al collegamento USB del MAX25 indipendentemente da questa configurazione. Poiché un modulo esterno sarà solitamente collegato all'USCITA MIDI del MAX25, si consiglia di lasciare questa impostazione su On.

Protocolli Mackie Control e HUI

Il MAX25 può utilizzare il comando Mackie o protocolli HUI (interfaccia utente umana) per controllare determinate funzioni nei DAW che li supportano. Il MAX25 dispone di un comando Mackie e di programmi HUI nella sua memoria interna esattamente a questo scopo.

  1. Premere [PROGRAM]. (Ogni volta che si accende il MAX25 sarà automaticamente in modalità Program.) Sullo schermo LCD comparirà il nome del programma attuale (lampeggiante).

  2. Girare la manopola VALUE per navigare lungo l'elenco dei programmi disponibili.

  3. Premere la manopola VALUE per caricare il programma desiderato, Mackie Control o HUI.

Nota bene: come scorciatoia, tenere premuto [SHIFT], quindi premere uno dei seguenti tasti per accedere a determinati programmi:

• [PROGRAM] = l'ultimo programma utilizzato
• [MACKIE CONTROL] = Protocollo Mackie Control
• [HUI] = Protocollo di controllo HUI

IMPORTANTE: il DAW deve essere configurato per consentire il ricevimento di comandi da parte di un dispositivo esterno (il MAX25), servendosi del comando Mackie o del protocollo HUI.

Arpeggiatore

Per attivare l'Arpeggiatore:

  1. Assicurarsi che [ARP MODE] sia acceso. Se è spento, premerlo.
  2. Premere [ON/OFF] (di fianco ai pad).
  3. Suonare degli accordi con la tastiera!

Blocco dell'arpeggiatore:

Quando l'Arpeggiatore è acceso e [LATCH] è stato attivato, si può tenere premuta una combinazione di tasti: l'Arpeggiatore memorizza e continua ad arpeggiare tali note, anche se i tasti non sono più premuti. La funzione [LATCH] può essere utilizzata in un paio di modi:

a. Tenendo premuti i tasti, si possono aggiungere ulteriori note all'arpeggio, premendo altri tasti.

b. Se si lascia la pressione dai tasti e si preme una nuova combinazione di note, l'Arpeggiatore memorizzerà e arpeggerà le nuove note.

Configurazioni dell'arpeggiatore:

Si possono impostare le configurazioni dell'arpeggiatore servendosi dei pad del MAX25. Ciascun pad presenta una scritta in alto a destra, che denota la modalità Arpeggiatore.

Regolare la gamma delle ottave dell'Arpeggiatore fino a tre ottave tenendo premuto [ARP MODE] e servendosi dei tasti OCTAVE UP/DOWN (ottava su/giù).

Tenere premuto [ARP MODE] e i pad selezionati si illuminano di rosso per mostrare le configurazioni attuali dell'Arpeggiatore:

  • La fila superiore dei pad determina la gamma di ottave dell'arpeggio. La gamma disponibile va da 0 a +3 ottave (OCT 0-3).
    • I tipi di arpeggio disponibili sono:

o Up (su): le note suoneranno dalla più bassa alla più alta.

o Down (giù): le note suoneranno dalla più alta alla più bassa.

o Incl (Incluso): le note suoneranno dalla più bassa alla più alta e torneranno giù. Le note più basse e più alte suoneranno due volte al cambio di direzione.

- Excl (Escluso): le note suoneranno dalla più bassa alla più alta e torneranno giù. Le note più basse e più alte suoneranno solo una volt al cambio di direzione.

o Random (Riproduzione casuale): le note verranno riprodotte in ordine casuale.

o Chord (accordo): tutte le note dell'accordo suoneranno insieme ripetutamente.

o Nota doppia: ciascuna nota suonerà due volte. Questa configurazione può essere selezionata unitamente ad una qualsiasi delle configurazioni descritte qui di seguito, tranne Chord.

o Pattern: determina se l'arpeggiatore impiegherà il pattern illustrato nell'indicatore di pattern o meno. Si veda la parte ARPEGGIATORE del paragrafo MODALITÀ EDIT per maggiori informazioni.

Si possono regolare ulteriori configurazioni dell'Arpeggiatore (Gate, Swing, Pattern, ecc.) in modalità Edit. Si veda la parte ARPEGGIATORE del paragrafo MODALITÀ EDIT per maggiori informazioni.

Sequenziatore

Il MAX25 è dotato di un potente sequenziatore interno. Il sequenziatore simula sequenziatori a intervalli in stile vintage coi quali è possibile programmare il pitch (nota) e la velocità di ciascun intervallo (fino a 16!). Il MAX25 consente di memorizzare fino a quattro sequenze per ciascun programma e passare da una sequenza all'altra con la pressione di un pad. I prossimi paragrafi descrivono come utilizzare il Sequenziatore.

Configurazione delle impostazioni del sequenziatore

Per configurare le impostazioni per (1) sequenze individuali e (2) il Sequenziatore in generale, occorre entrare in modalità Edit per il sequenziatore. Per fare ciò, si veda il paragrafo MODALITÀ EDIT di questo manuale e quindi fare riferimento al sottoparagrafo SEQUENZIATORE.

IMPORTANTE: per memorizzare le nuove impostazioni nel programma, tenere premuto [SHIFT] e premere [STORE]. Senza memorizzare le configurazioni modificate, le modifiche verranno perse se viene caricato un nuovo programma.

Questo permetterà di impostare le seguenti configurazioni per sequenze individuali (quattro per programma): numero di intervalli nella sequenza, il canale MIDI della sequenza, l'impostazione da MIDI a DIN, la capacità di effettuare uno "shift di tonalità", la nota musicale predefinita e la scala musicale. Sarà inoltre possibile configurare l'impostazione Start/Stop per il sequenziatore (per tutte e quattro le sequenze di quello specifico programma).

Occorrerà inoltre stabilire Tempo e Divisione del tempo. Per fare ciò, si veda il paragrafo MODALITÀ EDIT di questo manuale e quindi fare riferimento al sottoparagrafo TEMPO. Si possono anche configurareTempo e Divisione del tempo con le seguenti scorciatoie:

  • Tempo: premere più volte [TAP TEMPO] al tempo desiderato. Questo funzionerà solo se la fonte dell'orologio MIDI del MAX25 è interna; se è esterna, la fonte esterna dell'orologio (DAW, dispositivo MIDI esterno, ecc.) controlla il tempo.
  • Time Division (divisione di tempo): tenere premuto [TIME DIV] e premere uno degli INTERRUTTORI S per selezionare il valore di divisione del tempo illustrato sotto l'interruttore.

Creazione / riproduzione di una sequenza

Come funziona il Sequenziatore:

• Ciascun FADER TATTILE e INTERRUTTORE S rappresenta un intervallo della sequenza caricata.
- Durante la riproduzione della sequenza, l'INTERRUTTORE S corrispondente all'intervallo attualmente riprodotto sarà acceso di giallo, mentre gli altri INTERRUTTORI S saranno accesi di verde. Si vedrà il LED giallo "muoversi" lungo gli intervalli durante la riproduzione.
- Se la sequenza presenta più di 8 intervalli, gli intervalli più alti verranno illustrati in banchi aggiuntivi. Ad esempio, se una sequenza presenta 16 intervalli, gli intervalli 1-4 saranno illustrati nel banco 1-4, e gli intervalli 5-8 nel banco 5-8. Servirsi dei TASTI FADER/SWITCH BANK per passare agli altri banchi.

Per creare una sequenza:

  1. Configurare le impostazioni desiderate per la sequenza (come descritto nel paragrafo precedente).

  2. Si vedano le note e le velocità per ciascun intervallo della sequenza:

  3. Con [SEQ SELECT] acceso, premere [EDIT], quindi premere il tasto [MODE] in modo che sia selezionato il LED SEQ NOTE. Sullo schermo LCD, verranno visualizzati gli intervalli della sequenza rappresentati con numero di intervallo, nota e valore di velocità ("Velo"). Servirsi dei tasti CURSORE per navigare lungo il formato a "griglia". Girare la manopola VALUE per modificare il valore.

  4. Scorciatoia per impostare le note: quando il LED SEQ NOTE è acceso, si possono utilizzare i FADER TATTILI per determinare la nota di ciascun intervallo.
  5. Tie: per "legare" un intervallo a quello precedente (in modo che la nota precedente suoni attraverso entrambi gli intervalli senza interruzione), aumentare la nota di quell'intervallo portandola al valore più elevato possibile servendosi della MANOPOLA VALUE. "TIE" comparirà per quell'intervallo a livello dello schermo LCD.
  6. Rest: per trasformare un intervallo in una "pausa" (nessuna nota suonerà in quell'intervallo), premere l'INTERRUTTORE S corrispondente di tali intervallo in modo che sia spento. "--" comparirà per quell'intervallo a livello dello schermo LCD.

Per riprodurre una Sequenza:

  1. Caricare una sequenza sul sequenziatore in uno di due modi:

  2. I 4 PAD inferiori dispongono di un numero di sequenza (SEQ 1-4) stampato sul lato superiore sinistro. Tenere premuto [SEQ SELECT] e premere il PAD corrispondente in modo che si illumini.

  3. Premere [PROGRAM], premere i tasti CURSORE "giù" in modo che il campo sequenza lampeggi, girare la manopola VALUE per selezionare la sequenza desiderata, quindi premere la manopola VALUE.

  4. La Sequenza è ora caricata sul Sequenziatore. Assicurarsi che [SEQ SELECT] sia acceso (se non lo è, premerlo).

  5. Premere [ON/OFF] per iniziare a riprodurre la sequenza.

Nota bene: in modalità Edit, è possibile configurare altri comandi in modo da attivare la riproduzione della sequenza (ad es. un interruttore a pedale o premendo un tasto sulla tastiera). Per fare ciò, si veda il paragrafo MODALITÀ EDIT di questo manuale e quindi fare riferimento al sottoparagrafo SEQUENZIATORE.

Editor Vyzex

Con il MAX25 collegato al computer, è possibile utilizzare il programma Vyzex in dotazione per modificare le varie configurazioni dei parametri del MAX25. Si possono modificare le configurazioni nelle quattro modalità del MAX25 (si veda la sezione MODALITÀ del presente manuale), ma Vyzex è un programma semplice e intuitivo che consente la regolazione delle configurazioni all'interno di un'applicazione software al posto dell'interfaccia del MAX25.

Per saperne di più sulle funzioni del Vyzex, cliccare su Manuali nella barra dei menu superiore del programma e selezionare uno dei manuali, che si aprirà sotto forma di PDF.

AkaiConnect

AkaiConnect consente di utilizzare il MAX25 per controllare i parametri di plugin VST. I comandi del MAX25 saranno mappati automaticamente in via predefinita, ma è possibile utilizzare l'AkaiConnect per modificare o personalizzare le mappature come desiderato. È anche possibile salvare le mappature personalizzate per un utilizzo successivo.

Per utilizzare AkaiConnect:

  1. Collegare il MAX25 al computer.
  2. Aprire AkaiConnect.
  3. Cliccare sulla scheda Plug-In Wrapping.
  4. Cliccare Select nell'angolo superiore sinistro.
  5. Selezionare la cartella del computer in cui vengono memorizzati i plugin VST e cliccare su OK. (Se i plugin sono memorizzati in più cartelle, selezionare quella di livello superiore che contiene tali cartelle.)

  6. Comparirà un elenco dei plug-in disponibili. Per qualsiasi plugin che si desidera utilizzare con il MAX25 nel DAW, cliccare il pulsante sotto la colonna Wrapped in modo che mostri Yes (sì). Lasciare aperto AkaiConnect.

  7. Aprire il DAW.

  8. Visualizzare l'elenco di plug-in disponibili nel DAW. Per qualsiasi plugin precedentemente "avvolto", vi sarà un duplicato che presenta "[AC]" nel nome. Per utilizzare il MAX25 per controllare il plugin, selezionare tale versione duplicata. (AkaiConnect deve rimanere aperto.)

  9. Opzione: AkaiConnect pre-mappa molti di questi parametri dei plugin per i comandi del MAX25. Per personalizzare ulteriormente la mappatura dei comandi, cliccare sulla scheda Mappatura dei comandi nella finestra dell'AkaiConnect. Questa scheda rappresenta i comandi del MAX25: FADER TATTILI, INTERRUTTORI S, TASTI FADER/SWITCH BANK e INTERRUTTORI A PEDALE. Si vedranno i parametri dei plugin automaticamente assegnati a tali comandi, ma è possibile selezionare il menu a cascata a fianco di ciascun comando virtuale per selezionare un parametro diverso. Vi sono anche tasti che consentono di cancellare la mappa attuale, resettare la mappa portandola ai valori predefiniti o conservare (salvare) la mappa per un utilizzo successivo.

CV

L'USCITA CV* del MAX25 invia 0-5V con 1V per ottava, garantendo una gamma da cinque ottave al momento di utilizzarlo con un modulo esterno che impiega CV.

Quando si utilizza il MAX25 con un modulo CV esterno, assicurarsi che:

* Le uscite CV e GATE funzioneranno unicamente se il MAX25 è collegato ad una fonte di alimentazione servendosi dell'apposito adattatore.

  • il modulo CV abbia una gamma di tensione identica (0-5V). Se è diversa, la "scala" delle ottave può suonare molto insolita!
  • il dispositivo sia collegato all'USCITA CV del MAX25 servendosi di un cavo TS standard da 1/4".
  • il MAX25 è impostato per inviare informazioni CV/Gate sul canale adeguato. Si veda la parte CV/GATE della MODALITÀ GLOBAL per maggiori informazioni in merito.

Se si utilizza il MAX25 con un modulo CV esterno e il computer, assicurarsi inoltre di quanto segue:

- Servirsi dell'adattatore di alimentazione in dotazione per collegare il MAX25 ad una fonte di alimentazione prima di collegarlo alla porta USB del computer.

Essenzialmente, questa opzione consente di utilizzare il MAX25 come convertitore da MIDI a CV, consentendo al DAW di inviare dati al modulo CV esterno (tramite il MAX25).

- Impostare il MAX25 per inviare informazioni CV/Gate sullo stesso canale sul quale il DAW invia dati al MAX25 (ad es. se il DAW invia dati al MAX25 tramite la porta USB A, Canale 3, impostare il CV/Gate del MAX25 su "USB A3"). Si veda la parte CV/GATE della MODALITÀ GLOBAL per maggiori informazioni in merito.

Assistente manuale
Alimentato da Anthropic
In attesa del tuo messaggio
Informazioni sul prodotto

Marca : AKAI

Modello : MAX25

Categoria : Tastiera MIDI
