MANUALE UTENTE KS 9892 SEVERIN

Prima di utilizzare l'apparecchio, vi raccomandiamo di leggere attentamente le seguenti istruzioni e di conservarle per farvi riferimento anche in futuro. L'apparecchio deve essere utilizzato solo da persone che hanno preso familiarità con le seguenti istruzioni.

Collegamento alla rete

L'apparecchio deve essere collegato esclusivamente ad una presa di corrente con messa a terra, installata a norma di legge. Assicuratevi che la tensione d'alimentazione corrisponda alla tensione indicata sulla targhetta portadati. Questo prodotto è conforme alle direttive vincolanti per l'etichettatura CE.

• Non mettete in funzione l'apparecchio utilizzando trasformatori di corrente.
• Per evitare il rumore delle vibrazioni assicuratevi che il cavo di alimentazione non tocchi nessun elemento sul retro del frigorifero.

Informazioni generali

Questo apparecchio è un frigorifero a compressore studiato per la conservazione per brevi periodi di alimenti.

Questo apparecchio è classificato nella Classe Climatica “N”, “ST” (Normale, Sub-Tropicale).

Questo apparecchio è studiato per il solo uso domestico o per impieghi simili, come per esempio

• uffici e altri ambienti commerciali,
  -zoneagricole,
• alberghi, motel e stabilimenti simili
• pensioni „bed-and-breakfast“ (letto & colazione).

Questo apparecchio non è destinato ad uso commerciale, né per l'utilizzo in aziende commerciali di approvvigionamento alimentare (catering) o in simili ambienti commerciali all'ingrosso.

Nessuna responsabilità verrà assunta in caso di danni risultanti da un uso errato o dalla non conformità alle istruzioni.

Importanti norme di sicurezza

• Per evitare il rischio di riportare ferite o di danneggiare il frigorifero, l'apparecchio deve essere trasportato all'interno del suo imballaggio originale. Per togliere dall'imballaggio l'apparecchio e per la sua installazione è necessaria la presenza di 2 persone.
• Questo apparecchio non è previsto per l'utilizzo da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o con scarsa esperienza o conoscenza, a meno che non siano adeguatamente sorvegliate o istruite sull'uso dell'apparecchio dalla persona responsabile della loro sicurezza.

- È necessario sorvegliare che i bambini non giochino con l'apparecchio.

- Avvertenza: Tutto il materiale di imballaggio deve essere tenuto fuori della portata dei bambini

a causa del rischio potenziale, per esempio di soffocamento, esistente.

- Il circuito refrigerante di quest'apparecchio contiene il gas refrigerante isobutano (R600a), un gas naturale a alto livello di compatibilità ambientale, che però resta pur sempre altamente infiammabile. È consigliabile, pertanto, assicurarsi che nessun elemento del circuito refrigerante subisca danni

durante il trasporto o l'installazione dell'apparecchio. Nel caso si verifichi un danno al circuito, non accendete e non collegate l'apparecchio all'alimentazione elettrica, ma eliminate ogni fiamma libera e ogni fonte di ignizione in prossimità del gas refrigerante; poi areate perfettamente il locale in cui si trova l'apparecchio.

• Avvertenza: Non provocate danni al circuito refrigerante. La fuga del refrigerante provoca danni agli occhi; esiste anche il pericolo di ignizione del gas.
• Avvertenza: le aperture di ventilazione, nella cassa dell'apparecchio o nella struttura di incasso, devono sempre essere libere da ogni ostruzione. Garantite sempre una buona aerazione.
• Avvertenza: non utilizzate mai apparecchi elettrici esterni (ad es. radiatori o termoventilatori) per accelerare il processo di sbrinamento; seguite sempre le modalità descritte nel presente manuale.
• Avvertenza: Non utilizzate mai apparecchi elettrici (per esempio per la preparazione di cubetti di ghiaccio) all'interno dello scomparto per la conservazione degli alimenti che non siano specificatamente consentiti in questo libretto di istruzioni.
• Prima di collegare alla rete elettrica, controllate che l'apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto. Nel caso siano rinvenuti eventuali danni, l'apparecchio non deve essere collegato all'alimentazione elettrica.
• Controllate con regolarità che sul cavo di alimentazione non ci siano tracce di deterioramento. Nell'eventualità che tali tracce siano rinvenute, l'apparecchio non va più usato.
• Questo apparecchio non è adatto alla conservazione di sostanze esplosive come per esempio bombolette aerosol con propellenti infiammabili.
• Per evitare il rischio di incendi, non poggiate nessun apparecchio termoelettrico sul frigorifero. Non poggiate nessun contenitore di liquidi sopra l'apparecchio: eviterete che eventuali perdite o versamenti del liquido possano danneggiare l'isolamento termico dell'apparecchio.
• Questo apparecchio è destinato alla sola conservazione di alimenti.
• Le sostanze alcoliche possono essere conservate solo se chiuse in contenitori ermetici e in posizione verticale.
• Per evitare il rischio di intossicazioni alimentari, non consumate cibi dopo la data massima di scadenza riportata sulla confezione.
• Non poggiate o sistemate pesi eccessivi sui ripiani, nei comparti, sullo sportello ecc.
  ● Proteggete sempre l'interno del frigorifero da fiamme libere o da altre fonti di ignizione.

• Disinserite sempre la spina dalla presa di corrente

• in caso di cattivo funzionamento,

• prima di sbrinare,
• durante la pulizia,

- prima di procedere a lavori di manutenzione o di riparazione.

• Per disinserire la spina dalla presa di corrente, non tirate mai il cavo di alimentazione ma afferrate direttamente la spina.
• In conformità con le norme di sicurezza e per evitare rischi, ogni riparazione o modifica al presente apparecchio, compresa la sostituzione del cavo di alimentazione, deve essere effettuata solo dal personale di assistenza tecnica autorizzato.
• Ci riserviamo il diritto di effettuare modifiche tecniche sull'apparecchio.
• Se l'apparecchio non sarà utilizzato per un lungo periodo di tempo, consigliamo di lasciare aperto lo sportello.
• In caso di vendita dell'apparecchio, o comunque di passaggio a terzi o di smaltimento presso un servizio di riciclaggio autorizzato, prestate molta attenzione alla presenza dell'agente isolante ciclopentano C5H10 e anche del refrigerante R600a.

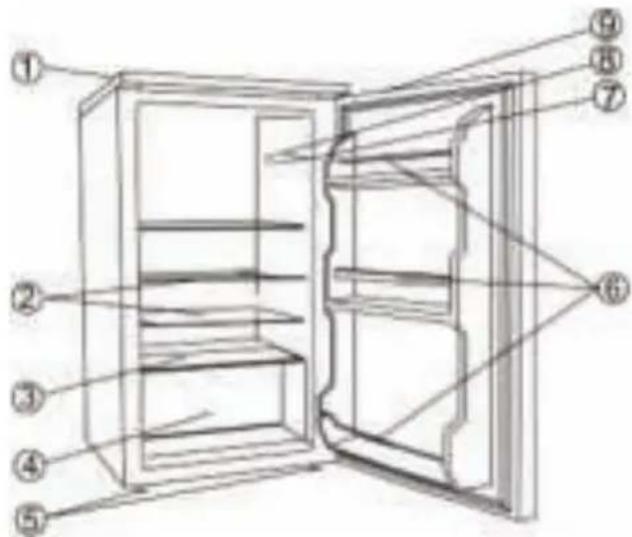

Descrizione dell'apparecchio

1. Pannello superiore
2. Ripiani in vetro
3. Protezione dello scomparto inferiore
4. Scomparto verdure
5. Piedini regolabili
6. Balconcino per bottiglie/ripiano di appoggio
7. Manopola di regolazione della temperatura
8. Luce
9. Maniglia a incavo

• Eliminate completamente tutto il materiale di imballaggio interno e esterno, compreso le strisce adesive.
• Prima di procedere al collegamento elettrico controllate attentamente che l'apparecchio e il cavo di alimentazione non abbiano subito danni durante il trasporto.
• Pulite l'apparecchio seguendo le istruzioni riportate nella sezione Pulizia e sbrinamento.
• Per garantirvi il funzionamento corretto dell'apparecchio, aspettate circa 2 ore dal momento dell'installazione prima di collegare l'apparecchio all'alimentazione elettrica e di metterlo in funzione.
• Alla prima messa in funzione dell'apparecchio, è possibile che si avverta un leggero odore che, però, svanirà non appena comincerà il processo di raffreddamento.

Installazione

L'apparecchio deve essere sistemato in un locale asciutto ben aerato. Per il buon funzionamento deve trovarsi a una temperatura ambientale compresa tra i 16 e i 38 °C e a un livello di umidità di massimo 70%. Non utilizzate l'apparecchio in ambienti esterni. Assicuratevi che la spina elettrica sia facilmente accessibile e che possa essere disinserita dalla presa a muro in qualsiasi momento. Non esponete il congelatore alla luce diretta del sole e non mettetelo vicino a fonti di calore (come radiatori, cucine, ecc.) Se non è possibile evitarlo, comunque, provvedete a porre un isolamento adeguato tra la fonte di calore e l'apparecchio.

L'apparecchio non deve essere incassato all'interno di mobiletti chiusi. Quando sistemate l'apparecchio, evitate di installarlo direttamente sotto un armadio o qualsiasi altro oggetto simile.

- Accertatevi inoltre che sul davanti ci sia spazio sufficiente per permettere l'apertura dello sportello a 160°.

In caso di pavimentazione non perfettamente a livello, potete utilizzare i due piedini anteriori regolabili per compensare le differenze e garantire la massima stabilità. Il frigorifero dovrebbe essere installato con una leggera inclinazione rivolta verso la parte posteriore: in questo modo vi assicurerete che lo sportello si chiuda automaticamente e non possa rimanere aperto per errore.

Ventilazione

Accertatevi che rimanga abbastanza spazio libero intorno all'apparecchio in modo che non sia impedita la circolazione dell'aria intorno e dietro l'apparecchio. (Dietro e ai lati 5 cm, sopra 10 cm.)

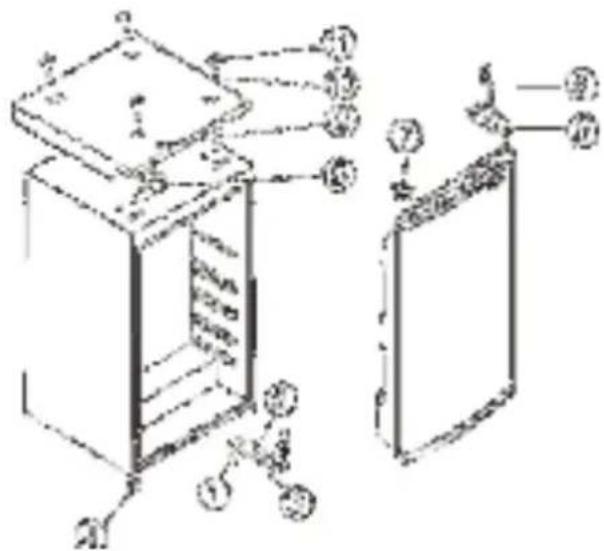

Reversibilità dello sportello

Se necessario, potete invertire il senso di apertura della porta, cioè con cerniere a destra (installazione standard) o con cerniere a sinistra.

Avvertenza: Scollegate sempre l'apparecchio dall'alimentazione elettrica prima di procedere a qualsiasi lavoro di manutenzione o di riparazione.

1. Rimuovete i coperchietti (11) delle quattro viti e le viti (10).
2. Rimuovete l'intero pannello superiore (9), e la piastra di copertura (8).
3. Rimuovete i due bulloni filettati (6) fissando la piastra della cerniera superiore (5) sul lato a sinistra.
4. Con attenzione sollevate lo sportello di apertura e sistematelo su una superficie adatta per proteggerlo da eventuali graffiature.

5. Togliete il tassello bianco (7) e riposizionatelo nel foro corrispondente sul lato destro, spingendolo fermamente fino in fondo.

6. Rimuovete i due bulloni filettati (1) assicurando la piastra della cerniera inferiore (2) sul lato destro.

7. Togliete il piedino regolabile di sinistra (4) e inseritelo sul lato opposto.

8. Montate la piastra della cerniera inferiore (2) nell'apposita sede sul lato sinistro, utilizzando i bulloni filettati (1). Assicuratevi che la piastra della cerniera sia allineata in parallelo con il bordo laterale del frigorifero.

9. Risistemate lo sportello nella posizione nuova. Assicuratevi che il perno della cerniera inferiore sia inserito nella corrispondente boccola guida sullo sportello.

10. Montate la piastra della cerniera superiore (5) nell'apposita sede sul lato sinistro, utilizzando i due bulloni filettati (6). Assicuratevi che il perno della cerniera sia inserito nella corrispondente boccola guida sullo sportello (non stringete molto i bulloni per il momento).

11. Assicuratevi che lo sportello sia ben collocato nella sua posizione di chiusura prima di stringere fino in fondo i bulloni che tengono le piastre delle cerniere superiore e inferiore.

12. Aprite lo sportello del frigorifero, sistemate il pannello superiore (9) sopra l'apparecchio e inserite la piastrina di copertura (8) nell'apertura sul lato destro del pannello superiore.

13. Risistemate le viti (10) e i coprivite (11) sul pannello superiore (9).

14. Sistemate l'apparecchio nella sua posizione definitiva e aspettate circa due ore prima di collegarlo all'alimentazione elettrica.

Manopola di regolazione della temperatura

L'apparecchio si accende collegando la spina all'alimentazione elettrica. Si spegne completamente solo disinserendo la spina dalla presa di corrente a muro.

La temperatura nel vano frigorifero può essere regolata tramite l'apposita manopola di regolazione della temperatura. Ruotando la manopola di regolazione della temperatura in senso orario, la temperatura si abbassa, invece ruotando in senso antiorario, la temperatura si alza.

• Dopo l'accensione, regolate la manopola della temperatura sull'impostazione massima.
• Dopo circa 30 minuti, cambiate l'impostazione su una posizione media che di solito è sufficiente per un utilizzo in casa.
• In seguito a una interruzione di corrente, o se l'apparecchio è rimasto scollegato dalla corrente elettrica, ci vorranno dai 3 ai 5 minuti prima che l'apparecchio si accenda di nuovo automaticamente.

Con la manopola in posizione '0', la funzione di refrigerazione è disattivata, ma l'apparecchio è ancora collegato all'alimentazione elettrica:

Illuminazione interna

Sostituzione della lampadina interna:

• Disinserite la spina dalla presa di corrente a muro.
• Aiutandovi con un cacciavite adatto, svitate la vite che fissa il coperchietto della lampadina e rimuovetelo.
• Togliete la lampadina fulminata e inseritene un'altra (massimo 15 W).

- Fate scivolare il coperchietto di nuovo in posizione, reinserite la vite e stringetela.

- Collegate la spina a una presa di corrente. L'apparecchio si accenderà automaticamente dopo 3 o 5 minuti.

Conservazione degli alimenti

• La temperatura interna dipende principalmente dalla temperatura ambientale, dall'impostazione della manopola di regolazione e dalla quantità di cibo conservata.
• I diversi spazi del vano refrigerante sono influenzati diversamente dal sistema di refrigerazione. La zona più calda è quella vicina allo sportello, la zona più fredda è quella vicina alla parete posteriore e quella inferiore del vano.

- Gli alimenti quindi devono essere conservati secondo i criteri seguenti:

- Sulle mensole del vano principale (dall'alto verso il basso): prodotti di panetteria, cibi pronti, prodotti caseari, carne, pesce e carni/salumi freddi.

- Nello scomparto per i prodotti vegetali: verdure, insalate e frutta.

- Nello sportello (dall'alto verso il basso): burro, formaggi, uova, confezioni per salse (per esempio senape), bottigliette, bottiglie, latte e succhi di frutta in tetrapack.

- Inizialmente, impostate la manopola di regolazione della temperatura sulla posizione 4. Se il livello di refrigerazione risulta eccessivo, abbassate l'impostazione alla posizione 1-3. Se invece risulta insufficiente, alzate l'impostazione a 5-7.

La formazione di brina sulla parete posteriore, probabilmente è dovuta al fatto di aver tenuto aperto lo sportello troppo a lungo o di aver inserito alimenti ancora caldi all'interno del frigorifero o dall'aver impostato un livello troppo alto di refrigerazione.

- Alimenti liquidi o con forti odori, o alimenti soggetti ad assorbire odori (per es. formaggi, pesce, burro) devono essere conservati separatamente o chiusi in contenitori ermetici.

- Alimenti caldi devono raffreddarsi sino alla temperatura ambiente prima di essere conservati nel frigorifero.

- Accertatevi sempre che lo sportello si chiuda bene e che la guarnizione non sia ostruita dagli alimenti conservati nel vano frigorifero o nella controporta.

Pulizia e sbrinamento

- Disinserite sempre la spina dalla presa di corrente a muro prima di procedere alla pulitura.

- Non versate acqua sopra o nell'apparecchio.

- Per lavaggi frequenti vi consigliamo di utilizzare acqua calda e un detersivo delicato. Per evitare la formazione di cattivi odori all'interno del frigorifero, è necessario pulirlo almeno una volta al mese.

- Tutti gli accessori vanno lavati separatamente con acqua e sapone. Non sono adatti al lavaggio in lavastoviglie.

- Non utilizzate prodotti di pulizia abrasivi o concentrati o prodotti a contenuto di alcol.

- Dopo la pulizia, risciacquate accuratamente le superfici con acqua pulita prima di asciugarle. Quando reinserite la spina nella presa di corrente a muro accertatevi di avere le mani asciutte.

• Per risparmiare energia e ottenere il massimo delle prestazioni, il condensatore (sul retro) deve essere pulito con attenzione almeno due volte all'anno, con una spazzola o con un aspirapolvere.
• Mentre procedete alla pulizia dell'interno del frigorifero, prestate attenzione a non rimuovere o danneggiare la targhetta portadati.

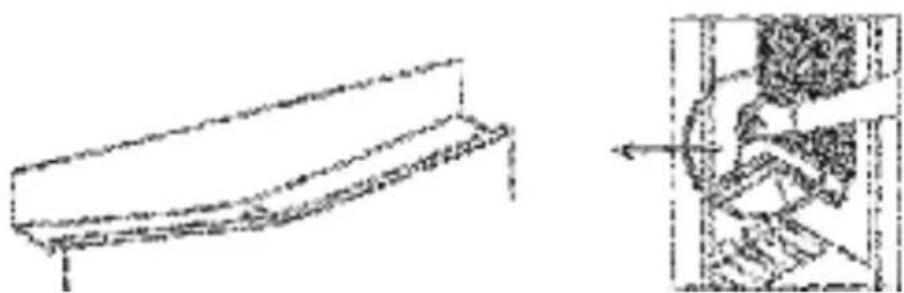

Sbrinamento del vano frigorifero :

L'evaporatore integrato è saldato nella schiuma sulle pareti, ciononostante è possibile notare la formazione di ghiaccio nella parte posteriore. Questo strato di ghiaccio comincerà a sciogliersi quando il compressore non è in funzione. Grazie a un sistema di scolo, l'acqua sciolta scorre nella vaschetta di raccolta che si trova sotto il compressore, da dove sarà assorbita nell'aria circostante. Pertanto, non servirà sbrinare l'apparecchio, ma sarà sufficiente un'accurata pulitura.

Per assicurarvi che il ghiaccio sciolto sia drenato correttamente, tenete il canale di drenaggio e il foro di scarico all'interno del vano frigorifero sempre liberi da ostruzioni o intasamenti. Potete utilizzare un oggetto appuntito per liberare dalle ostruzioni o rimuovere gli eventuali intasamenti.

E' possibile sentire dei rumori caratteristici quando accendete l'apparecchio. Questi rumori sono:

- determinati dal motorino elettrico interno al gruppo compressore; durante l'avvio del compressore, il livello di rumorosità sarà leggermente più alto per un limitato periodo di tempo.

- determinati dall'agente refrigerante che fluisce nel circuito.

ok

La tabella che segue riporta i possibili problemi, l'eventuale causa e i modi per risolverli. In caso di problemi di funzionalità, controllate prima se sia possibile risolverli con l'ausilio di questa tabella. Se il problema persiste, scollegate l'apparecchio dall'alimentazione elettrica e rivolgetevi al Centro Assistenza Clienti.

Problema Eventuale causa e sua risoluzione
L'apparecchio non funziona.	- C'è un'interruzione di corrente.- Si è bruciato il fusibile principale.- La manopola di regolazione della temperatura è impostata sullo 0.- Si è bruciato il fusibile (se presente) della presa di corrente a muro. Potete verificarlo collegando un altro apparecchio elettrico alla stessa spina e controllandone il funzionamento.
Il rumore normale di funzionamento è cambiato ed è diventato più forte.	- Controllate il posizionamento corretto (pavimento non a livello?) - Eventuali oggetti vicini all'apparecchio sono influenzati dal funzionamento del frigorifero (per esempio vibrano?) - Ci sono oggetti sull'apparecchio che vibrano?
Si raccoglie dell'acqua sul fondo dell'apparecchio.	Il sistema di scarico della brina sciolta è bloccato. Rimuovete l'ostruzione e pulite il sistema.

Trasporto dell'apparecchio

L'apparecchio deve essere mantenuto in posizione verticale durante il trasporto.

Per garantirvi il funzionamento ottimale, aspettate almeno 2 ore dopo il trasporto prima di collegare l'apparecchio all'alimentazione elettrica.

Durante il trasporto, accertatevi di aver fissato bene e protetto l'apparecchio da eventuali colpi, vibrazioni o spostamenti.

Smaltimento

Questo apparecchio è stato realizzato con materiali riciclabili. Dopo aver disinserito la spina dalla presa di corrente a muro, l'apparecchio deve essere reso inutilizzabile tagliando il cavo di alimentazione, prima di smaltire l'apparecchio presso i punti di raccolta dei rifiuti in conformità con le disposizioni locali. L'agente refrigerante e quello chimico della schiuma isolante devono essere smaltiti presso i centri autorizzati. Prestate particolare attenzione a non danneggiare il circuito refrigerante prima di consegnare l'apparecchio ai centri di smaltimento autorizzati.

Dichiarazione di garanzia

La garanzia sui nostri prodotti ha validità di 2 anni dalla data di vendita (certificata da scontrino fiscale) e comprende gli eventuali difetti del materiale o di particolari di costruzione. I danni derivanti da un uso improprio, rotture da caduta o similari non vengono riconosciuti. La presente garanzia non pregiudica i vostri diritti legali, né i diritti acquisiti in quanto consumatore e riconosciuti dalla legislazione nazionale vigente che disciplina l'acquisto di beni. La garanzia decade nel momento in cui gli apparecchi vengono aperti o manomessi da Centri non da noi autorizzati.

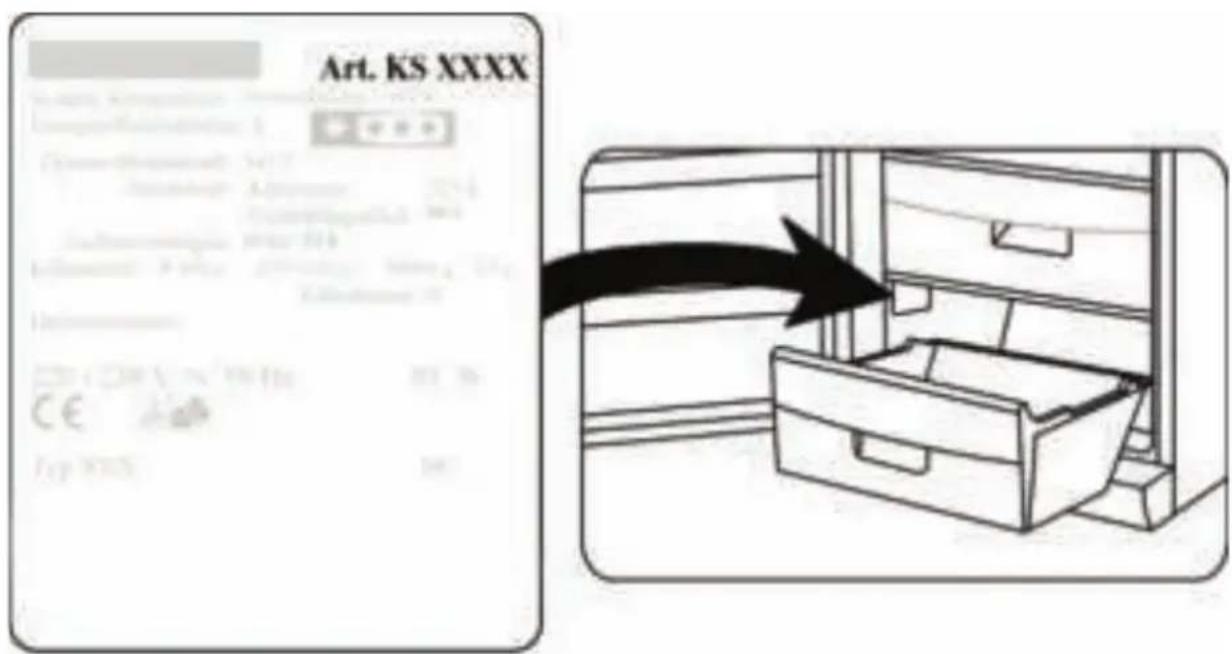

Dati da comunicare al Centro Assistenza Clienti

Nel caso in cui l'apparecchio richieda una riparazione, vi preghiamo di mettervi in contatto con il nostro Centro Assistenza Clienti fornendo una descrizione dettagliata del problema occorso e citando il numero di articolo KS ... riportato sulla targhetta portadati dell'apparecchio (ved. figura). Tali informazioni ci aiuteranno a gestire efficacemente la vostra richiesta.

Art. KS XXXX

In caso di cattivo funzionamento o di altri problemi, vi raccomandiamo di mettervi in contatto con il nostro Centro Assistenza Clienti il cui indirizzo si trova in appendice al presente manuale.

Scheda tecnica del prodotto

Art. no. KS 9892
Categoria del prodotto Frigorifero
Classe di efficienza energetica A+
Consumo di energia in kWh/anno 118
Il consumo reale dipende dal tipo di utilizzo e dal luogo di collocazione dell'apparecchio
Capacità netta del frigorifero (in litri) 102
Capacità utile * *** - Apparecchio congelatore (litri)	--
Sistema antibrina: apparecchio frigorifero / apparecchio congelatore no / --
Tempo di conservazione sicura in caso di anomalie, h --
Capacità di congelamento, kg/24h --
Classe climatica N,ST
Temperatura ambiente, °C 16-38°C
Rumorosità 43 dB(a)
Dimensioni d'ingombro (A x L x P) in mm 845 x 494 x 494
Peso, kg 27
Dati elettrici	Ved. targhetta portadati
