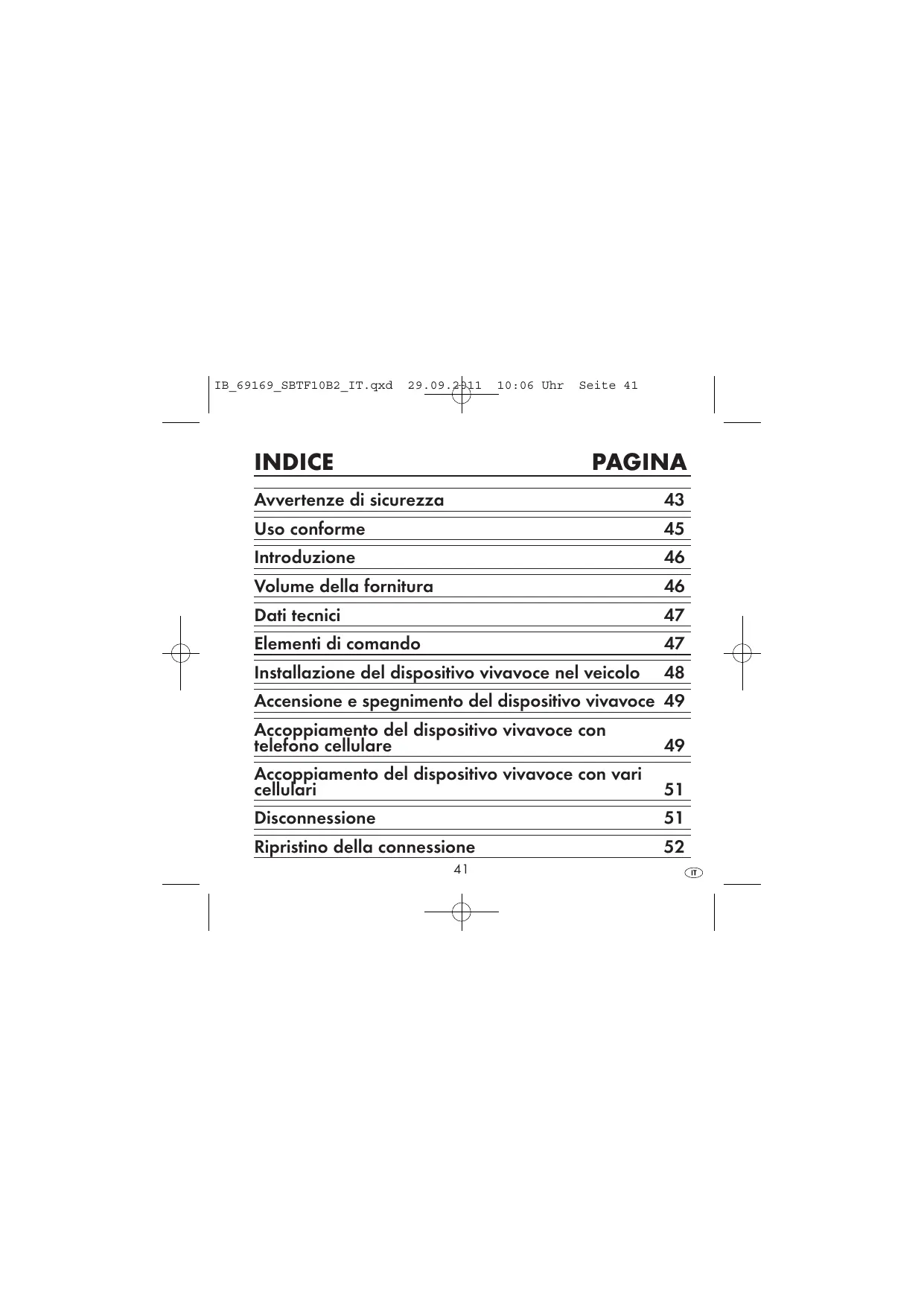

MANUALE UTENTE SBTF 10 B2 SILVERCREST

Volume della fornitura

Installazione del dispositivo vivavoce nel veicolo

Accensione e spegnimento del dispositivo vivavoce 49 Accoppiamento del dispositivo vivavoce con telefono cellulare

Accoppiamento del dispositivo vivavoce con vari cellulari

Ripristino della connessione

Carica degli apparecchi da 5 V

Guasti e possibili rimedi

Garanzia & assistenza

Indicazione sulla dichiarazione di conformità

Leggere attentamente le istruzioni per l'uso e aprire la pagina con le illustrazioni. Osservare scrupolosamente le indicazioni quando si mette in funzione l'apparecchio. In caso di domande riguardanti l'uso, contattare il centro assistenza della propria nazione. Conservare scrupolosamente il manuale di istruzioni e in caso di cessione dell'apparecchio a terzi, consegnare anche il manuale.

Avvertenze di sicurezza Spiegazione dei simboli: : Questo simbolo indica i particolari pericoli collegati alla manipolazione, uso o impiego.

Questo simbolo indica speciali consigli e istruzioni per l'uso. La sicurezza nel traffico ha la priorità!

• Seguire tutte le leggi locali. Durante la guida, le mani devono essere sempre libere per svolgere le operazioni di guida. La sicurezza nel traffico durante la guida ha sempre la priorità.
• Utilizzare il dispositivo vivavoce solo in situazioni dove le condizioni di traffico lo consentono e sempre senza danneggiare, mettere in pericolo, creare impedimenti o infastidire gli altri guidatori.
• Mentre si è nel traffico, non farsi distrarre dall'uso e dalla visualizzazione del dispositivo vivavoce!
• Prima di mettersi alla guida, familiarizzarsi con l'apparecchio e con l'uso sicuro delle sue componenti!
• Installare il dispositivo vivavoce nel veicolo in modo da non compromettere la visuale e non installare l'apparecchio in una zona di possibile impatto della cellula passeggero o nell'area di azione dell'airbag.

10:06 Uhr Seite 44 Avvertenze di sicurezza generali

• Non tentare di aprire o riparare l'apparecchio. Aprendolo ci si espone a pericoli e la garanzia decade
• Fare riparare l'apparecchio difettoso solo dal servizio clienti o dal personale autorizzato specializzato. Non si assumono responsabilità per i danni derivanti dall'uso non conforme o dall'abuso, dall'uso della forza o da modifiche non autorizzate.
• Non esporre l'apparecchio all'umidità, a temperature estreme o a forti scosse.
• Impedire ai bambini e alle persone bisognose di assistenza di giocare con l'apparecchio, per evitare danni alle persone o all'apparecchio. Collegamento ad altri cellulari
• Se si collega l'apparecchio a un altro apparecchio, leggere prima le istruzioni per l'uso per ottenere indicazioni di sicurezza dettagliate. Non collegare prodotti non compatibili. Segnali ad alta frequenza negli autoveicoli I segnali ad alta frequenza, in determinate circostanze, potrebbero influenzare la funzionalità di sistemi elettronici non installati a norma o non sufficientemente schermati in autoveicoli, ad es. ABS elettronico, regolatore elettronico di velocità e sistemi airbag. Per altre informazioni sul proprio autoveicolo o ulteriori accessori mettersi in contatto con il relativo produttore o rappresentante.

10:06 Uhr Seite 45 Uso conforme Il dispositivo vivavoce Bluetooth® SBTF 10 B2 è stato previsto per l'uso in veicoli con tensione di bordo da 12-24 V. Il dispositivo vivavoce utilizza la tecnologia Bluetooth® nonché un processore di segnali digitale (DSP), per eseguire le funzioni di chiamata. Inoltre, tramite la connessione USB è possibile caricare dispositivi mobili con tensione d'esercizio di 5 V (lettore MP3, telefoni cellulari, ecc.). Questo apparecchio dev'essere utilizzato solo per fini privati, non per scopi industriali e commerciali. Il presente prodotto non è previsto per l'impiego standard in applicazioni medicali, di emergenza o di mantenimento in vita. Devono essere utilizzati solo cavi di connessione e apparecchi esterni conformi al presente apparecchio in relazione alla sicurezza e alla compatibilità elettromagnetica e alla qualità di schermatura. Questo apparecchio adempie a tutte le norme e direttive relative ai requisiti di conformità CE. In caso di modifiche dell'apparecchio non concordate con il produttore non è più possibile garantire la conformità a tali norme e direttive. Utilizzare solo gli accessori indicati dal produttore. Se l'apparecchio non è utilizzato nella Repubblica Federale Tedesca, è necessario rispettare le prescrizioni o le leggi della nazione in cui lo si utilizza.

10:06 Uhr Seite 46 Introduzione Bluetooth® è una tecnologia di comunicazione senza fili a breve portata. Essa permette connessioni senza fili fra apparecchi Bluetooth®, come ad es. telefoni cellulari, PDA e PC. Bluetooth® indica una norma mondiale per l'uso di apparecchi su banda di frequenza ISM riconosciuta a livello internazionale (Industrial, Scientific and Medical). Nell'ambito della banda di frequenza ISM (2,402 - 2,480 GHz) si ottiene un campo di trasferimento dei dati di circa 10 metri (classe II). L'esposizione alle interferenze dovute ad altri apparecchi che utilizzano la banda di frequenza ISM, come ad esempio microonde, WLAN (802.116) o dispositivi per l'apertura dei garage, viene minimizzata grazie al cosiddetto "salto di frequenza". Con il salto di frequenza avviene un cambio del livello di frequenza fino a 1600 volte al secondo, pertanto la tecnologia Bluetooth® è anche relativamente sicura in relazione alle intercettazioni. HSP (Headset-Profile) consente le funzioni standard come la trasmissione della voce, la ricezione e il rifiuto delle chiamate. HFP (Handsfree-Profile) consente le funzioni vivavoce di un telefono cellulare, ad es. con l'aiuto di comandi vocali. Volume della fornitura Dispositivo vivavoce Bluetooth® Istruzioni per l'uso

10:06 Uhr Seite 47 Dati tecnici Tensione di esercizio: Specifiche tecniche del Bluetooth®: 12-24 V / 1000 mA versione 3.0 + EDR, portata massima 10 metri HSP e HFP /1A F2AL / 250 V 15,8 x 5,3 x 2,3 cm 72 g +5° C - +40° C -10° C - +60° C da 5 a 90% (nessuna condensa) Profili Bluetooth® supportati: Tensione di uscita connessione USB: Fusibile: Dimensioni (L x P x A): Peso: Temperatura di esercizio: Temperatura di conservazione: Umidità: Elementi di comando 1 Connettore da 12 V per auto 2 Microfono 3 +/- Tasti 4 Connessione USB 5 Altoparlante 6 Spia di stato LED 7 Tasto multifunzione

10:06 Uhr Seite 48 Installazione del dispositivo vivavoce nel veicolo Per consentire il funzionamento perfetto del dispositivo vivavoce, inserirlo nell'ingresso dell'accendisigari o nella presa di bordo del veicolo, per ottenere l'alimentazione elettrica dell'apparecchio.

• Assicurarsi che il dispositivo vivavoce sia completamente inserito e che non venga ostacolato il normale funzionamento dell'apparecchio. La spia di stato LED 6 lampeggia due volte ogni 3 secondi e un breve segnale acustico acuto risuona una volta. L'apparecchio si trova in modalità stand-by. Avvertenza: a volte la presa dell'accendisigari funziona solo con il quadro del veicolo acceso. In caso di dubbi, consultare il manuale di istruzioni del veicolo. Attenzione: per i veicoli con presa dell'accendisigari ovvero di bordo funzionante anche con il quadro del veicolo spento:
• utilizzare il dispositivo vivavoce solo con il motore acceso. In caso contrario, la batteria del veicolo si può scaricare dopo un periodo di tempo prolungato. Avvertenza: se non si utilizza il dispositivo vivavoce, rimuoverlo dalla presa dell'accendisigari del veicolo. Conservare l'apparecchio in un luogo asciutto, esente da polvere e protetto dall'irradiazione solare diretta.

10:06 Uhr Seite 49 Accensione e spegnimento del dispositivo vivavoce Accensione: L'apparecchio è spento.

• Premere e mantenere premuto il tasto multifunzione 7 per 3 secondi, fino a percepire un segnale acustico breve e acuto. La spia di stato LED 6 lampeggia due volte ogni 3 secondi. Spegnimento: l'apparecchio si trova in modalità stand-by.
• Premere e mantenere premuto il tasto multifunzione 7 per 3 secondi, fino a percepire un segnale acustico lungo e basso. La spia di indicazione LED 6 si spegne. Accoppiamento del dispositivo vivavoce con telefono cellulare Il dispositivo vivavoce è stato sviluppato appositamente per telefoni cellulari che supportano i profili Bluetooth® "Handsfree (HFP)" e "Headset (HSP)". Ulteriori informazioni sulla tecnologia radio Bluetooth® sono riportate nel manuale di istruzioni del cellulare. Prima di utilizzare il dispositivo vivavoce, è necessario accoppiarlo a un cellulare compatibile (pairing).
• Assicurarsi che il cellulare sia acceso.
• Impostare il cellulare in modo tale che effettui la ricerca di apparecchi con funzionalità Bluetooth ®. Una descrizione dettagliata è presente nel manuale di istruzioni del proprio telefono cellulare.
• Assicurarsi che il dispositivo vivavoce sia stato applicato correttamente e sia spento.

• Per spegnere l'apparecchio, tenere premuto il tasto multifunzione 7 per circa 3 secondi. Si udrà un segnale acustico prolungato e basso, e la spia di stato LED 6 si spegnerà.
• Collocare il dispositivo vivavoce e il cellulare a distanza non superiore a 1 metro.
• Premere e mantenere premuto il tasto multifunzione 7 per 6 secondi, fino a percepire dopo 3 secondi un segnale acustico breve e acuto, e dopo altri 3 secondi una sequenza di toni bassi e acuti. La spia di stato LED 6 è accesa senza lampeggiare. Il dispositivo vivavoce si trova ora in modalità di accoppiamento.
• Selezionare il dispositivo vivavoce "Car it" dall'elenco degli apparecchi disponibili nel cellulare.
• Inserire la password preimpostata "9999" e confermarla per ottenere l'accoppiamento degli apparecchi. Si udrà un segnale acustico prolungato e acuto e la spia di stato LED 6 lampeggerà ogni 3 secondi.
• Ora si può utilizzare il dispositivo vivavoce. Avvertenza: Con l’impiego di cellulari più recenti (Smartphone) provvisti di funzionalità Bluetooth versione 2.0 o superiore, potrebbe non essere necessario inserire il codice "9999". se l'accoppiamento non viene eseguito entro 2 minuti, il dispositivo vivavoce si spegne automaticamente. La spia di stato LED 6 si spegne e si ode un segnale acustico prolungato e basso. Per alcuni modelli di cellulari potrebbe succedere che l'accoppiamento non venga eseguito automaticamente. In questo caso l'accoppiamento deve essere eseguito anche sul cellulare. Fino a quando non verrà eseguita tale operazione, la spia di stato LED 6 lampeggia per due volte ogni 3 secondi. Per ulteriori informazioni, consultare il manuale di istruzioni del proprio cellulare.

10:06 Uhr Seite 51 Accoppiamento del dispositivo vivavoce con vari cellulari Il dispositivo vivavoce può essere accoppiato con un massimo di otto telefoni cellulari compatibili. Esso può tuttavia collegarsi solo a un cellulare per volta. Se si accoppia un altro cellulare al dispositivo vivavoce, le informazioni di accoppiamento del cellulare accoppiato per primo verranno cancellate. Non appena si accende il dispositivo vivavoce, dopo pochi secondi esso tenta di stabilire una connessione con l'ultimo cellulare utilizzato. Se non si riesce a stabilire una connessione, il dispositivo vivavoce resterà tuttavia riconoscibile per altri cellulari. Per utilizzare il dispositivo vivavoce con un cellulare accoppiato che non è stato l'ultimo utilizzato, è necessario creare la connessione tramite il menu Bluetooth® del cellulare. Disconnessione Se si desidera disconnettere il cellulare dal dispositivo vivavoce, ad esempio per utilizzarlo con un altro apparecchio Bluetooth®:

• spegnere il dispositivo vivavoce

• eseguire la disconnessione tramite il menu Bluetooth® del telefono cellulare. Non è necessario eliminare l'accoppiamento con il dispositivo vivavoce nel menu Bluetooth®, per eseguire la disconnessione.

10:06 Uhr Seite 52 Ripristino della connessione Se si desidera riconnettere il dispositivo vivavoce con il telefono cellulare utilizzato per ultimo:

• Assicurarsi che Bluetooth® sia stato attivato nel cellulare e attivare il dispositivo vivavoce. Nel collegamento con un cellulare precedentemente accoppiato non è necessario inserire alcun codice. È possibile impostare il cellulare in modo tale che all'accensione del dispositivo vivavoce venga creata automaticamente una connessione con il cellulare. Non appena si è connesso il dispositivo vivavoce con il cellulare precedentemente accoppiato, risuonerà un breve segnale acustico acuto a conferma dell'avvenuta connessione. Per ulteriori informazioni sull'accoppiamento automatico, consultare il manuale di istruzioni del proprio cellulare. Uso del dispositivo vivavoce Una volta eseguito con successo l'accoppiamento, sono disponibili le seguenti funzioni. Alcune delle funzioni descritte sono possibili solo con un cellulare che supporta il profilo Handsfree (HFP). Funzioni di chiamata
• Utilizzare il cellulare come di consueto per effettuare una chiamata.
• Per ripetere la selezione del numero chiamato per ultimo, premere due volte brevemente il tasto multifunzione 7.
• Per l'attivazione della selezione vocale, premere una volta brevemente il tasto multifunzione 7.

10:06 Uhr Seite 53 Avvertenza: la chiamata a comando vocale è disponibile solo nei cellulari che supportano tale funzione. Per ulteriori informazioni sulla chiamata a comando vocale, consultare il manuale di istruzioni del proprio cellulare. Ricezione e conclusione di una chiamata Se si riceve una telefonata, la spia di stato LED 6 lampeggia e si sente un segnale di chiamata tramite il dispositivo vivavoce. Se il segnale di chiamata del telefono cellulare è disattivato, il suono di chiamata viene comunque emesso tramite il dispositivo vivavoce.

• Premere una volta brevemente il tasto multifunzione 7, per accettare la chiamata.
• Premere una volta brevemente il tasto multifunzione 7, per terminare la chiamata. La chiamata può essere accettata o terminata anche tramite il cellulare. Ricezione automatica delle chiamate Se è stata attivata la ricezione automatica delle chiamate sul cellulare, la chiamata in arrivo viene accettata automaticamente dopo un periodo di tempo fissato in precedenza, e viene inoltrata al dispositivo vivavoce. Per ulteriori informazioni sulla ricezione automatica delle chiamate, consultare il manuale di istruzioni del proprio cellulare. Rifiuto di una chiamata
• Premere il tasto multifunzione 7 per 3 secondi, per rifiutare una chiamata in arrivo.

10:06 Uhr Seite 54 Impostazione del volume del dispositivo vivavoce Il volume del dispositivo vivavoce può essere impostato con l'ausilio dei tasti +/- 3.

• Durante una chiamata premere ripetutamente il tasto + o - 3 fino all'impostazione del volume desiderato. Il raggiungimento del volume massimo viene segnalato da un breve segnale acustico. Carica degli apparecchi da 5 V
• Controllare la tensione di ingresso max. (5 V) e l'assorbimento di corrente max. (1000 mA) dell'apparecchio che si desidera caricare. In tal caso consultare il manuale di istruzioni dell'apparecchio.
• Connettere l'apparecchio da caricare alla connessione USB 4 del dispositivo vivavoce. L'apparecchio riceve ora l'alimentazione di corrente dal dispositivo vivavoce. Se l'apparecchio dispone di un indicatore di carica, esso indicherà il caricamento dell'apparecchio stesso. Guasti e possibili rimedi Se non si riesce a collegare il dispositivo vivavoce al cellulare compatibile, procedere come segue:
• Assicurarsi che nel telefono cellulare sia attivata la funzione Bluetooth®.
• Assicurarsi che il dispositivo vivavoce sia stato connesso, acceso e alimentato correttamente.
• Se si utilizzano più apparecchi Bluetooth®, assicurarsi che la connessione Bluetooth® del cellulare sia stata interrotta.

• Assicurarsi che il dispositivo vivavoce sia distante non oltre 10 metri dal cellulare e che non si trovino ostacoli o apparecchi elettronici in mezzo. Se tali misure non servissero a eliminare il guasto, rivolgersi al partner di assistenza della propria nazione. Pulizia e cura Pericolo di danneggiamento degli apparecchi! Prima della pulizia staccare sempre l'apparecchio dall'alimentazione elettrica! Non immergere mai l'apparecchio in acqua o altri liquidi! Impedire la penetrazione di liquidi nell'alloggiamento. Non aprire mai l'alloggiamento dell'apparecchio! In esso non sono presenti elementi di comando.
• Non utilizzare agenti chimici, soluzioni detergenti o detersivi aggressivi per la pulizia dell'apparecchio. Ciò potrebbe danneggiare la superficie dell'alloggiamento.
• Ripulire la superficie dell'alloggiamento con un panno leggermente inumidito.

10:06 Uhr Seite 56 Smaltimento Non gettare per alcun motivo l'apparecchio insieme ai normali rifiuti domestici. Questo prodotto è soggetto alla Direttiva europea 2002/96/EC. Smaltire l'apparecchio attraverso un'azienda di smaltimento autorizzata o attraverso l'ente di smaltimento comunale. Rispettare le prescrizioni attualmente in vigore. In caso di dubbi mettersi in contatto con l'ente di smaltimento competente. Smaltire tutti i materiali dell'imballaggio in modo ecologicamente conforme.

10:06 Uhr Seite 57 Garanzia & assistenza Questo apparecchio è garantito per tre anni a partire dalla data di acquisto. L'apparecchio è stato prodotto con cura e debitamente collaudato prima della consegna. Conservare lo scontrino come prova d'acquisto. In caso di interventi in garanzia, contattare telefonicamente il proprio centro di assistenza. Solo in questo modo è possibile garantire una spedizione gratuita della merce. La garanzia vale solo per i difetti di materiale o fabbricazione, non per i danni da trasporto, parti soggette a usura o danni a parti fragili come ad es. interruttori o accumulatori. Il prodotto è destinato esclusivamente all'uso domestico e non a quello commerciale. La garanzia decade in caso di impiego improprio o manomissione, uso della forza e interventi non eseguiti dalla nostra filiale di assistenza autorizzata. Questa garanzia non costituisce alcun limite ai diritti legali del consumatore. Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Ciò vale anche per le componenti sostituite e riparate. I danni e difetti presenti già all'acquisto devono essere comunicati immediatamente dopo il disimballaggio, e non oltre due giorni dalla data di acquisto. Le riparazioni effettuate dopo la scadenza del periodo di garanzia sono a pagamento.

10:06 Uhr Seite 59 Indicazione sulla dichiarazione di conformità Kompernaß GmbH dichiara che il prodotto SBTF 10 B2 Bluetooth® vivavoce è conforme ai requisiti di base e a tutte le altre norme rilevanti della Direttiva auto 2004/104/EC e della Direttiva R&TTE 99/5/EC del Consiglio Direttivo dell'Unione Europea. L'intera dichiarazione di conformità può essere visualizzata presso l'importatore. Bluetooth® è un marchio commerciale registrato di proprietà Bluetooth SIG, Inc. Il contenuto del presente documento viene presentato nella propria forma originaria. Kompernaß GmbH non si assume alcuna responsabilità, esplicita o implicita, per la correttezza o completezza del contenuto del presente documento. Kompernaß GmbH si riserva il diritto di eseguire modifiche al presente documento, in qualsiasi momento e senza preavviso, ovvero di ritirare il documento stesso.
