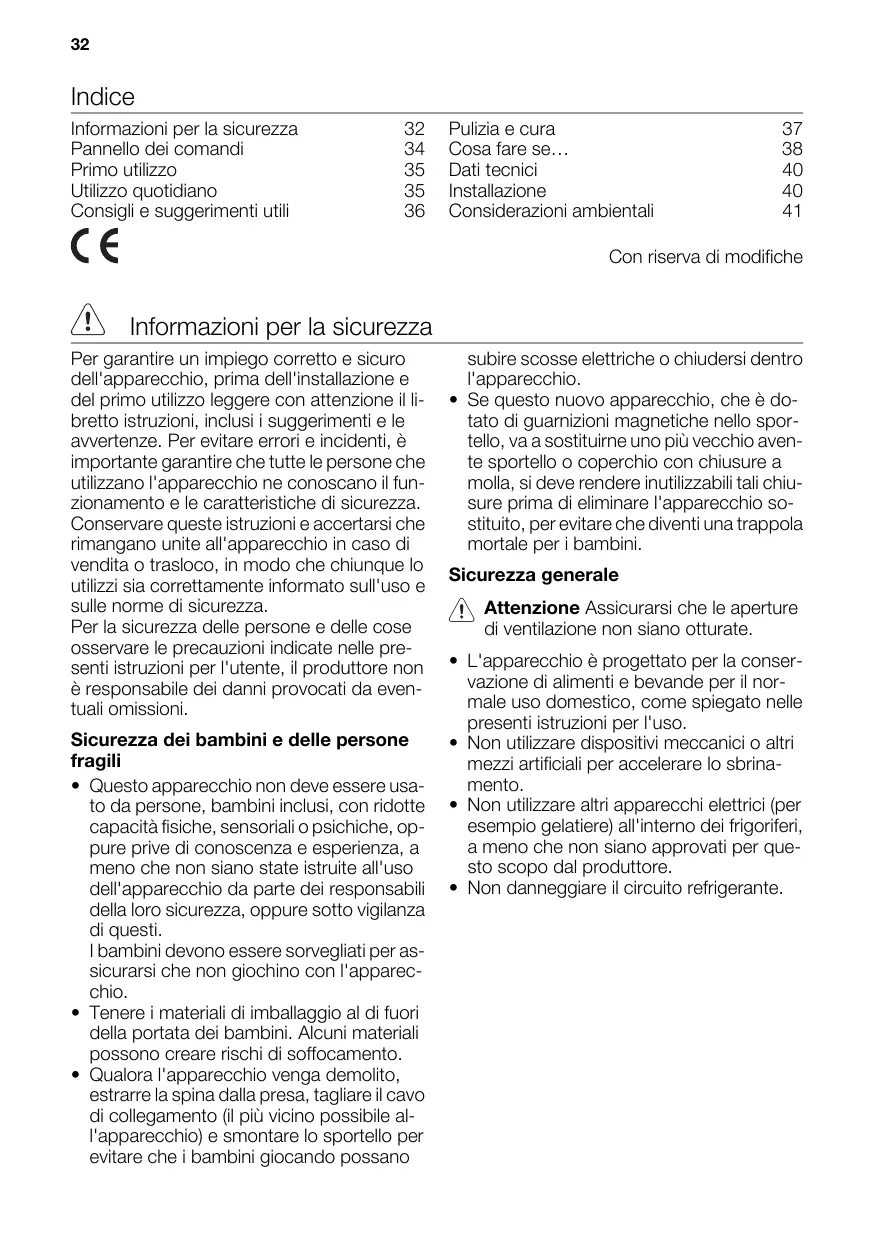

MANUALE UTENTE DRC927JE DE DIETRICH

Informazioni per la sicurezza	32
Pannello dei comandi	34
Primo utilizzato	35
Utilizzo quotidiano	35
Consigli e suggerimenti utili	36

Pulizia e cura	37
Cosafare se...	38
Dati tecnici	40
Installazione	40
Considerazioni ambientali	41

Con riserva di modifiche

Informazioni per la sicurezza

Per garantire un impiego corretto e sicuro dell'apparecchio, prima dell'installazione e del primo utilizzato leggere con attenzione il libretto istruzioni, inclusi i suggerimenti e le avventenze. Per evitare errors e incidenti, è importante garantire che tutte le persone che utilizzato l'apparecchio ne conoscano il funzionamento e le caratteristiche di sicurezza. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendita o trasloco, in modo che chiunque lo utilizzi sua correttamente informato sull'uso e sulle norme di sicurezza.

Per la sicurezza delle persone e delle cose osservare le precauzioni indicate nelle presenti istruzioni per l'utente, il produttore non è responsable dei danni provocati da eventuali omissioni.

Sicurezza dei bambini e delle persone fragili

• Questo apparecchio non deve essere usato da persona, bambini inclusi, con ridotte capacità fisiche, sensoriali o psichiche, oppure privile di conoscenza e esperienza, a meno che non siano state struite all'uso dell'apparecchio da parte dei responsabili della loro sicurezza, oppure sotto vigilanza di questi. I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.
• Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali sono creare rischi di soffocamento.
• Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collegamento (il più vicino possibile al-l'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano

subire scosse elettriche o chiudersi dentro l'apparechio.

• Se questo nuovo appearecchio, che è do-tato di guarnizioni magnetiche dello sportello, va a sostituirne uno più vecchio avente sportello o coperchio con chiusure a molla, si deve renderere inutilizzabili tali chiusure prima di eliminare l'apparecchio sostituito, per evitare che diventi una trappola mortale per i bambini.

Sicurezza generale

Attenzione Assicurarsi che le aperture di ventilazione non siano otturate.

L'apparecchio è progettato per la conservazione di alimenti e bevande per il normale uso domestico, come spiegato nelle presenti istruzioni per l'uso.
- Non utilizzato dispositiivi meccanici o altri mezzi artificiali per accelerare lo sbramento.
- Non utilizzato altri apparecchi elettrici (per esempio gelatiere) all'internalo dei frigoriferi, a meno che non siano approvati per quello scopo dal produttore.
- Non danneggiare il circuito refrigerante.

• Nel circuito refrigerante dell'apparecchio è contentuto il refrigerante isobutano (R600a), un gas naturale con un elevato livello di compatibilità ambientale, che è però infiammabile.

Durante il trasporto e l'installazione del l'apparecchio, assicurarsi che nessuno dei componenti del circuito refrigerante venga danneggiato.

Se il circuito refrigerante dovesse venire danneggiato:

• evitare fiamme libere e sorgenti di accensione

• ventilare la stanza in cui si trov a l'apparecchio

• É pericoloso cambiare le specifiche o cercare di modificare il prodotto in qualunque modo. Se il cavo è danneggiato potrebbe provocare cortocircuiti, incendi e/o scousse elettriche.

Avvertenza Ogni componente elettrico (cavo elettrico, spina, compressore) delve essere sostituito da un technician certificato o da personale d'assistenza qualificato.

1. Non si devono applicare prolonghe al cavo elettrico.
2. Controllare che la spina non venga schiacciata o danneggiata dal retro dell'apparecchio. Una spina schiacciata o danneggiata può surriscaldarsi e provocare incendi.
3. Accertare di riuscire a raggiungere la spina dell'apparecchio.
4. Non tirare il cavo di rete.
5. Se la presa è allentata, non insere la spina. si potrebbero provocare scosse elettriche o incendi.

6. Non mettere in funzione l'apparecchio除去 la copertura della lampadina ^10) di illuminazione interna.

7. Questo appearecchio è pesante. Spostarlo con cautela.
   Non rimuovere né toccare alimenti riposti nel vano congelatore con le mani bagnate/ umide, si potrebbero provocare abrasioni della pelle o bruciature da gelo.

8. Evitare un'esposizione prolungata dell'apparecchio alla luce solare diretta.

Uso normale

Non collocare pentole calde sulle parti in plastica dell'apparecchio.
Non collocare gas e liquidi inflammabili nel l'apparecchio, perché potrebbero esplodere.
- Osservare rigorosamente i consiglio per la conservazione degli alimenti del produtto dell'apparecchio. Vedere le relative istruzioni.

Pulizia e cura

• Prima di eseguire qualunque intervento di manutenzione, spagnere l'apparecchiatura ed estrarre la spina alla presa.
  Non pulire l'apparecchiatura con oggetti metallici.
• Ispezionare regolaremente lo scarico del l'acqua di sbrinamento. Lo scarico deve essere sempre perfettamente libero. L'ostruzione dello scarico può causare un deposito di acqua sul fondo dell'apparecchiatura.

Installazione

Importante Per il collegamento elettrico, seguire attendamente le istruzioni dei paragrafi corrispondenti.

• Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparecchio se è danneggiato. Segnalare immediatamente gli eventuali danni al negozio in cui è stato acquistato. In quello caso conservare l'imballaggio.
• Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentire all'olio di arrivare nel compressore.

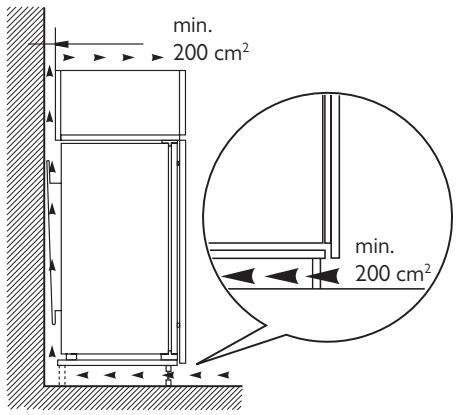

• Attorno all'apparecchio vi deve essere un'adeguata circolazione dell'aria, altrimenti si può sorriscaldare. Per ottenere una ventilazione sufficiente seguire le istruzioni di installmente.
• Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una pa rete per evitare di toccare le parti calde o di rimanervi impigliati (compressore, condensatore), evitando così possibili scottature.

• L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas.

• Installare l'apparecchio in modo che la presa rimanga disponibile.
  Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 11)

Assistenza tecnica

• Tutti gli interventi elettrici richiesti per gli interventi di assistenza dell'apparecchio devono essere eseguita da un elettricista qualificato o da una persona competente.
• Gli interventi di assistenza sul prodotto devono essere eseguite esclusivamente da tecnici autorizzati e utilizzato solo ricambi originali.

ozono nel circuito refrigerante o nei materiali isolanti. L'apparecchio non deve essere smaltito assieme ai rifiuti urbani e alla spazzatura. La schiuma dell'isolamento contiene gas infiammabili: lo smaltimento dell'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità locali. Evitare di danneggiare il gruppo refrigerante, specialmente nella parte posteriore vicino allo scambiatore di calore. I materiali usati su quello apparecchio contrassegnati dal symbolo sono riciclabili.

Tutela ambientale

Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di

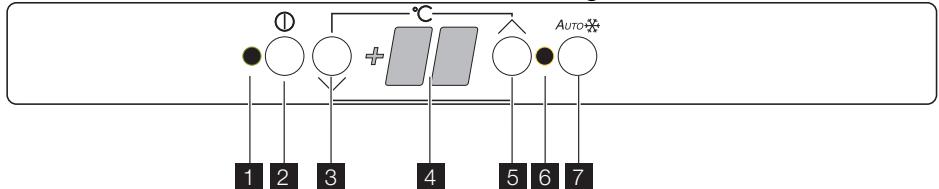

Pannello dei comandi

Pannello di controllo del frigorifero

Spia di controlo
2 Tasto ON/OFF
3 Regolatore di temperatura (più caldo)
4 Indicatore della temperatura
5 Regolatore di temperatura (più freddo)
6 Spia Auto Fresh
7 Tasto Auto Fresh

Accensione

Inserire la spina nella presa.

Premere il tasting ON/OFF.

La spia di controllo si accende.

Importante All'avvio, la temperatura indica non corrisponde a quella impostata (la stabilizzazione richiede circa 24 ore).

Spegnimento

Premere l'interruttore ON/OFF sino al termine delconto alla rovescia (-3 -2 -1).

Il display della temperatura si spegne. La spia di controllo si spegne.

Regolazione della temperatura

la temperatura è regolabile tra +2^ e +8^ . Quando si premono i tasti di regolazione della temperatura, la temperatura impostata lampeggia sull'apposto display. La temperatura può essere modificata solo nelle display lampeggia. Per impostare una temperatura superiore, premere il tasto di regolazione dell'aumento della temperatura. Per impostare una temperatura inferiore, premere il tasto di regolazione della diminuzione della temperatura. Il display della temperature alla strona per alcuni secondi la nuova temperature selezionata, dopo di che ritorna a visualizzare la temperatura interna.

La temperatura appena selezionata delve essere raggiunta entro 24 ore.

Display della temperatura

Durante il normale funzionamento, il display della temperatura alla temperature al- l'interno del frigorifero.

Importante Una differenza tra la temperature visualizzata e quella impostata è da considerarsi normale, in particolare quando:

• è stata recentemente selezionata una nuova impostazione
• la porta è rimasta aperta a lungo
• sono stati introdotti alimenti caldi.

Funzione Auto Fresh

La funzione Auto Fresh consente di massi-mizzare le prestazioni del frigorifero. Tale fun-

Primo utilizzato

Pulizia dell'interno

Prima di utilizzare l'apparecchio per la prima volta, lavare l'interno e gli accessori interni con acqua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuramente.

Utilizzo quotidiano

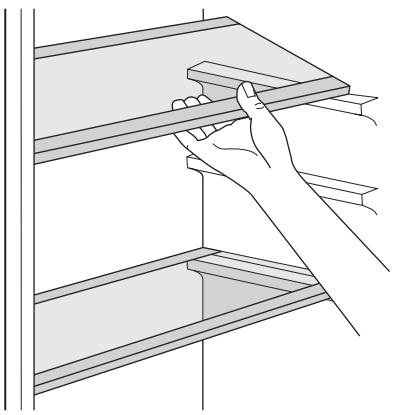

Ripiani mobili

Le pareti del frigorifero sono equipaggiate con una serie di guide che permettono di collocare i ripiani nella posizione desiderata. Per un migliorie sfruttamento dello spazio, i semiripiani anteriors possono essere collocati sopra a quelli posteriori.

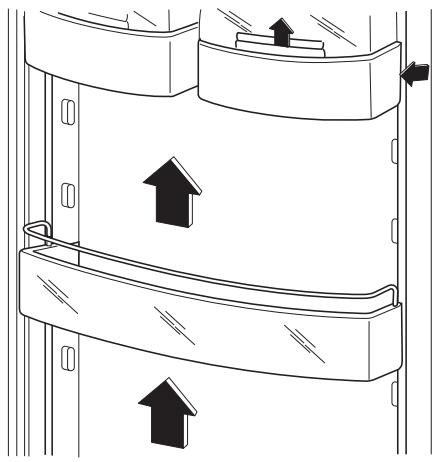

Posizionamento delle mensole

Per facilitare l'introduzione di alimenti di diverse dimensioni, le mensole della porta possono essere posizionate ad altezze differenti.

zione è consigliata quando si introducono grande quantità di alimenti nel frigorifero.

La funzione Auto Fresh più essere attivata premendo il tasting Auto Fresh.

La spia Auto Fresh si accende.

Importante La temperatura interna scende a +2^

La funzione Auto Fresh si disattiva automaticamente dopo circa 6 ore.

Importante Non usare detergenti corrosivi o pulveri abrasive che danneggiano le finiture.

Per regolare l'altezza delle mensole, procedere come segue:

tirare gradualmente la mensola nella direzione individata alla freccia finché non si libera, poi riposizionarla all'altezza desiderata.

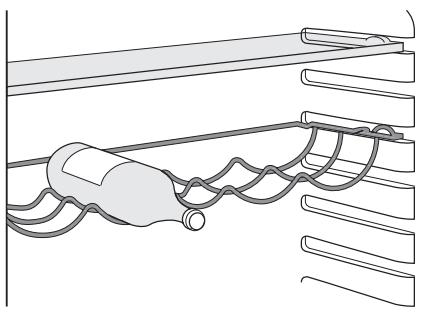

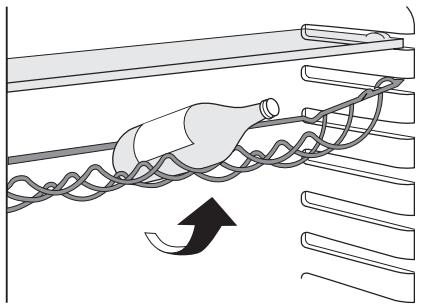

Griglia portabottiglie

Disporre le bottiglie (con l'aperture in avanti) sull'apposto ripiano.

Importante Se il ripiano è in posizione orizzontale, utilizzato solo per le bottiglie chiuse.

Questo ripiano cui si sono iniziati, e che si sono iniziati.

Consigli e suggerimenti utili

Consigli per il risparmio energetico

Non aprire frequentlymente la porta e non lasciarla aperta più di quanto assolutamente necessario.
- Se la temperatura ambiente è elevata, il termostato è impostato su una regolazione alta e l'apparecchio è a pieno carico, il compressore può funzionare in continuo causando la formazione di brina o ghiaccio sull'evaporatore. In questo caso, ruotare il termostato su una regolazione più bassa per consentire lo scongelamento automatico risparmiando così energia.

Consigli per la refrigerazione di cibi freschi

Per otteneri miglioriorisuktati:

• non riporre nel frigorifero cibi caldi o liquidi in fase di evaporazione
• coprige o avolgere il cibo, in particolare se emana un odore forte

Importante questa apparecchiatura viene venduta in Francia.

Per rispetto la normativa vigente in quello paese,essa deve essere dotata di un particolare dispositivo,posto nella parte bassa della cella frigo (vedi figura) per segnalare la zona piu'fredda del vano.

• posizionare il cibo in modo che l'aria possa circolare liberamente attorno adesso

Consigli per la refrigerazione

Consigli utili:

Carne (tutti i tipi): avvolgerla in sacchetti di politene e collocarla sul ripiano di vetro sopra il cassetto delle verdure.

Per motivi di sicurezza, conservarla in queste condizioni solo per uno o due giorni al massimo.

Cibi cucinati, piatti freddi ecc... dovrebbero essere coperti e possono essere collocati su qualsiasi ripiano.

Frutta e verdura: dovrebbero essere pulite accuratamente e collocate nell'apposto/i cassetto/i speciale/i.

Burro e formaggio: dovrebbero essere posti in contentori ermetici speciali o avvolti in pellicole di alluminio o sacchetti di politene per escludere per quanto possibile l'aria.

Bottiglie di latte: dovrebbero essere tappate e conservate nell'apposto ripiano sulla porta.

Non conservare nel frigorifero banane, patate, cipolle o aglio se non sono confezionati.

Pulizia e cura

Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione.

Questo apparecchio contiene idrocarburi nell'unità di raffreddamento; la manutenzione e la ricarica devono pertanto essere effettuate esclusivamente da tec-nici autorizzati.

Pulizia periodica

L'apparechio deve essere pulito regolarmente:

• pulire l'interno e gli accessori con acqua tiepida e un po' di sapone neutro.
  controllare regolarmente le guarnizioni della porta e verificare che siano pulite e privedi residui.
• risciacquare e asciugare accuramente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi all'interno dell'apparecchio.

Non usare mai detergenti, polveri abrasive, prodotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto danneggiano la superficie e lasciano un odore forte.

Pulire il condensatore (griglia nera) e il compressore sul retro con una spazzola o un aspirapolvere. Questa operazione migliorera le prestazioni dell'apparecchio riducendo i consumi elettrici.

Importante Non danneggiare ilsystema di raffreddamento.

Molti detergenti per cucine di marca contengono sostanze chimiche in grado di attacca-re/danneggiare la plastica impiegata in quello appearecchio. Per quello motivo si raccomanda di pulire l'involucro esterno dell'apparecchio solo con acqua calda con un po'di liquido detergente.

Dopo la pulizia, ricollegare l'apparecchio alla rete di alimentazione.

Sbrinamento del frigorifero

Durante I'uso normale la brina è eliminata automaticamente dall'evaporatore del vano frigoriferogni volta che il motocompressore si arrresta. L'acqua di sbrinamento è scaricata atraverso un condotto in un contentatore speciale sul retro dell'apparecchio, sopra il motocompressore, dove evapora.

È importante pulire periodicamente il foro di scarico dell'acqua di sbrinamento al centro del canale nel vano frigorifero per evitare che l'acqua fuoriesca gocciolando sul cibo all'interno. Usare lo speciale detergente in dotazione, giornato nel foro di scarico.

Periodi di inutilizzo

Quando l'apparecchio non è'utilizzato per lunghi periodi, adottare le seguenti precauzioni:

• scollegare l'apparecchio alla rete elettrica
• rimuovere tutto il cibo
• sbrinare ^12) e pulire l'apparecchio e tutti gli accessori
• lasciare la/e porta/e socchiusa/e per evitare odori sgradevoli.

Se l'apparecchio rimane acceso, chiedere a qualcuno di controllare agli tanto per evitare

che il cibo contento marcisca in caso di interruzione dell'alimentazione elettrica.

Cosa fare se...

Avvertenza Prima della ricerca guasti, estrarre la spina dalla presa.
Le operazioni di ricerca guasti non descripte nel presente manuale devono essere eseguite esclusivamente da elettrici sti qualificati o da personale competente.

Importante Durante I'uso, alcuni rumori di funzionamento (como quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

Problema	Possibile causa	Soluizione
L'apparecchiatura è ru-morosa	L'apparecchiatura non è appoggiata in modo corretto	Controllare che l'apparecchiatura sia appoggiata in modo stabile (tutti i piedini devono essere a fatto con il pavimento)
L'apparecchiatura non funziona. La lampadina non si accende.	L'apparecchiatura è spenta.	Accendere l'apparecchiatura.
	La spina non è inserita corretta-mente nella presa.	Inserire correttamente la spina nel-la presa.
	L'apparecchiatura non riceve corrente. Non arrivava tensione alla presa elettrica.	Collegare alla presa un'altra apparecchiatura elettrica. Rivolgersi a un elettricista qualificato.
La lampadina non si accende.	La lampadina è difettosa.	Vedere "Sostituzione della lampadina".
Il compressore rimane sempre in funzione.	La temperature non è regolata correttamente.	Impostare una temperature supe-riore.
	La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".
	La porta viene aperta troppo fre-quentamente.	Limitare il più POSSIBLE il tempo di aperture della porta.
	La temperature degli alimenti è troppo alta.	Prima di introdurre gli alimenti, la-sciarli raffreddare a temperature ambiente.
	La temperature ambiente è trop-po alta.	Abbassare la temperature ambien-te.
Il compressore non si avvia immediamente do-po averre premuto il tasting Auto Fresh o dato aveo modificato la temperatu-ra.	Cchio è normale, non si è verificato nessun erre.	Il compressore si avvia molto un corto periodo di tempo.
Scorre acqua sul pannello posteriore del frigorifero.	Durante lo sbrinamento automa-tico, la brina che si forma sul pan-nello posteriore si scigliie.	Non si tratta di un'anomalia.
Scorre acqua all'interno del frigorifero.	Lo scarico dell'accua è ostruito.	Pulire lo scarico dell'accua.
Problema	Possible causa	Soluzione
	Gli alimenti impediscono all'ac-qua di scorrere nell'apposto collettore.	Evitare di disporre gli alimenti direttamente contro la parete posterio-re.
Impossibile impostare la temperature.	Auto Fresh Funzione Auto Fresh attivata.	Disattivare manually la funzione Auto Fresh, oppure aspetto e impostare la temperature solo do-po che la funzione si è disattivata automaticamente. Fare riferimento a "Funzione Auto Fresh".
La temperature all'interno dell'apparecchio è troppo alta/bassa.	La temperature non è regolata correttamente.	Impostare una temperature inferiore/superiore.
	La porta non è chiusa corretta-mente.	Vedere "Chiusura della porta".
	La temperature degli alimenti è troppo alta.	Prima di introdurre gli alimenti, la-sciarli raffreddare a temperature ambiente.
	Sono stati introdotti molti alimenti insieme.	Introdurre gli alimenti molto alla vol-ta.
La temperature nel vano frigorifero è troppo alta.	L'aria fredda non circola corretta-mente all'interno dell'apparecchio.	Adottare le misure necessarie per garantire una corretta circolazione dell'aria fredda.

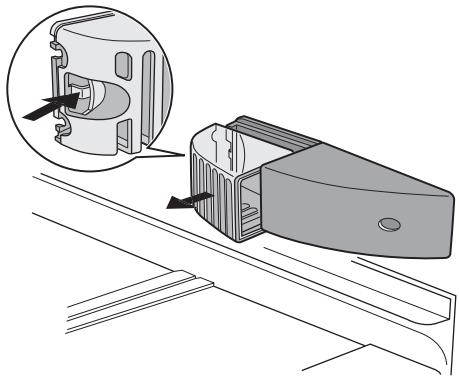

Sostituzione della lampadina

1. Estrarre la spina alla presa di corrente.
2. Premere sul gancio posteriore e contemporaneamente fare scorrere il coprilampada nella direzione della freccia.
3. Sostituire la lampadina con una di uguale potenza (la potenza massima è indicata sul coprilampada).
4. Rimontare il coprilampada facendolo scorrere nella posizione originale.
5. Inserire la spina nella presa.
6. Apriere la porta. Controllare che la lampadina si accenda.

Chiusura della porta

1. Pulire le guarnizioni della porta.
2. Se necessario, regolare la porta. Vedere "Installazione".
3. Se necessario, sostuire le guarnizioni della porta difettose. Contattare il Centro di assistenza locale.

Dati tecnici

Nicchia di incasso
	Altezza	1225 mm
	Larghezza	560 mm
	Profondità	550 mm

Le informazioni tecniche sono riportate sulla targhetta sul lato sinistro interno dell'apparecchio e sull'etichetta dei valori energetici.

Installazione

Prima di procedere all'installazione, leggere conattenzione le avvertenze di sicurezza, che riportano le misure precauzionali da osservare per la propria incolumità e per il corretto funzionamento dell'apparecchio.

Posizionamento

Installare quello appearecchio in un punto in cui la temperatura ambiente correponda alla classe climatica individata sulla sua targhetta:

Classe climati- ca	Temperatura ambiente
SN	da + 10°C a + 32°C
N	da + 16°C a + 32°C
ST	da + 16°C a + 38°C
T	da + 16°C a + 43°C

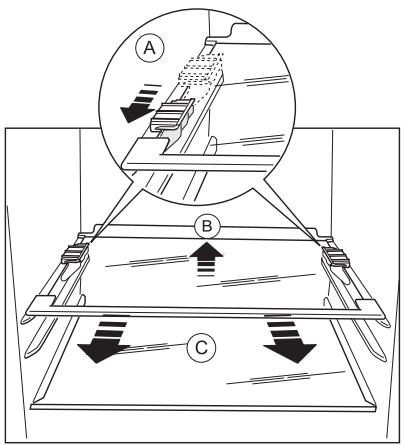

Rimozione dei fermi dei ripiani

L'apparecchio è equipaggiato con fermi dei ripiani che permettono di assicurarli durante il trasporto.

Per rimuoverli, procedere come segue:

1. cacciavite) e contemporaneamente tirare nel senso della freccia
2. Sollevare il ripiano alla parte posteriore e spingerlo in avanti fino a liberarlo (B).
3. Rimuovere i fermi (C).

Collegamento elettrico

Prima di inserire la spina, verificare che la tensione e la frequenza riportate sulla targhetta corrispondano ai valori della rete elettrica domestica.

L'apparecchio deve essere collegato a massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elettrica domestica non è collegata a massa, collegare l'apparecchio ad una massa separata in conformità alle norme relative alla corrente, consultando un elettrici-sta qualificato.

Il fabbricante declina qualsiasi responsabilita se le precauzioni suddette non sono rispetto.

Il presente apparecchio è conforme alle dirrettive CEE.

Requisiti di ventilazione

Il flusso d'aria dietro l'apparecchio deve essere sufficiente.

Considerazioni ambientali

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiutto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire quello prodotto in modo appropriato, si contribuisce a evitare

potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadaguato del prodotto. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
