MANUALE UTENTE TG05010 FAURE

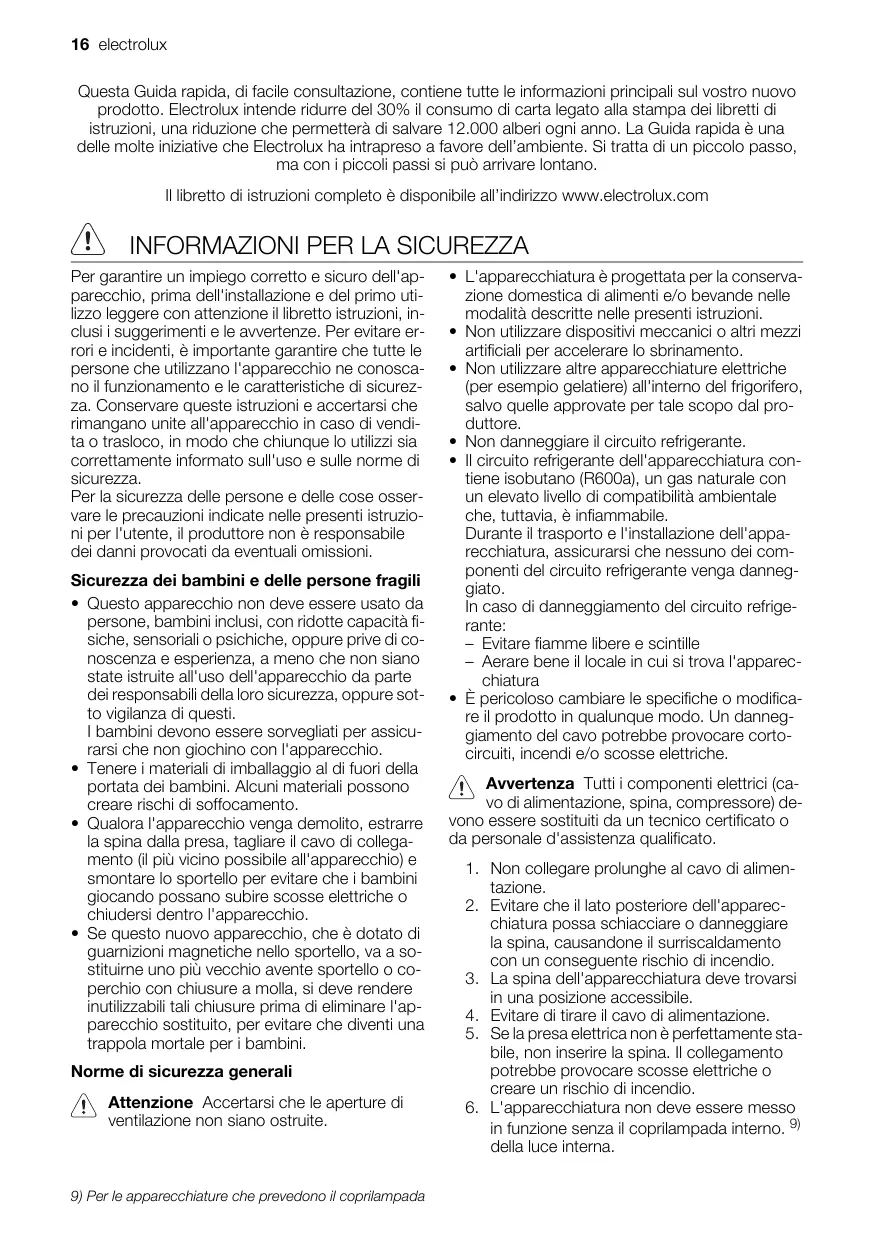

16 electrolux Questa Guïda rapida, di facile consultazione, contiene tutte le informazioni principali sul vostro nuovo prodotto. Electrolux intende ridurre del 30% il consumo di carta legato alla stampa dei libretti di istruzioni, una riduzione che permetterà di salvare 12.000 alberi ogni anno. La Guida rapida à una delle molte iniziative che Electrolux ha intrapreso a favore dell'ambiente. Si tratta di un piccolo passo, ma con i piccoli passi si pud arrivare lontano. Illibretto di istruzioni completo è disponibile all'indirizzo www.electrolux.com

AN INFORMAZIONI PER LA SICUREZZA

Per garantire un impiego corretto e sicuro dell'ap- parecchio, prima dell'installazione e del primo uti- lzzo leggere con attenzione il lretto istruzioni, in- dlusi suggerimenti e le awvertenze. Per evitare er- rori e incidenti, à importante garantire che tutte le persone che utiizzano l'apparecchio ne conosca- no il funzionamento e le caratteristiche di sicurez- za. Conservare queste istruzioni e accertarsi che rimangano unite all'apparecchio in caso di vendi- ta o trasloco, in modo che chiunque lo utiizzi sia correttamente informato sull'uso e sulle norme di sicurezza Per la sicurezza delle persone e delle cose osser- vare le precauzioni indicate nelle presenti istruzio- ni per l'utente, il produttore non à responsabile del danni provocati da eventuali omission. Sicurezza dei bambini e delle persone fragili + Questo apparecchio non deve essere usato da persone, bambini inclusi, con ridotte capacità f- siche, sensoriali o psichiche, oppure prive di co- noscenza e esperienza, a meno che non siano state istruite all‘ uso dell'apparecchio da parte dei responsabil della loro sicurezza, oppure sot- to vigilanza di questi. 1 bambini devono essere sorvegliati per assicu- rarsi che non giochino con l'apparecchio. Tenere i materiali di imballaggio al di fuori della portata dei bambini. Alcuni materiali possono creare rischi di soffocamento. Qualora l'apparecchio venga demolito, estrarre la spina dalla presa, tagliare il cavo di collega- mento (i più vicino possible al'apparecchio) e smontare lo sportello per evitare che i bambini giocando possano subire scosse elettriche o chiudersi dentro l'apparecchio. Se questo nuovo apparecchio, che à dotato di guarnizioni magnetiche nello sportello, va a so- Stituime uno più vecchio avente sportello o co- perchio con chiusure a molla, si deve rendere inutiizzabili tali chiusure prima di eliminare l'ap- parecchio sostituito, per evitare che diventi una trappola mortale per i bambini. Norme di sicurezza generali f\ Attenzione Accertarsi che le aperture di ventilazione non siano ostruite.

9) Per le apparecchiature che prevedono il coprilampada

+ L'apparecchiatura à progettata per la conserva- zione domestica di alimenti e/o bevande nelle modalità descritte nelle presenti istruzioni. Non utiizzare dispositivi meccanici o altri mezzi artiiciali per accelerare lo sbrinamento. Non utiizzare altre apparecchiature elettriche {per esempio gelatiere) allintemo del frigorifero, sabo quelle approvate per tale scopo dal pro- duttore. Non danneggiare il circuito refrigerante. Il circuito refrigerante dell'apparecchiatura con- tiene isobutano (R600a), un gas naturale con un elevato Iivello di compatibilità ambientale che, tuttavia, à infiammabile. Durante il trasporto e l'installazione dell'appa- recchiatura, assicurarsi che nessuno dei com- ponenti del circuito refrigerante venga danneg- giato. in caso di danneggiamento del circuito refrige- rante: — Evitare flamme libere e scintille — Aerare bene il locale in cui si trova l'apparec- | chiatura Ë pericoloso cambiare le specifiche o modifica- re il prodotto in qualunque modo. Un danneg- giamento del cavo potrebbe provocare corto- circuiti, incendi e/o scosse elettriche. Avertenza Tuttii componenti elettrici (ca- vo di alimentazione, spina, compressore) de- vono essere sostituiti da un tecnico certificato o da personale d'assistenza qualificato.

1. Non collegare prolunghe al cavo di alimen-

2. Evitare che il lato posteriore dell'apparec-

chiatura posa schiacciare o danneggiare la spina, causandone il surriscaldamento con un conseguente rischio di incendio.

8. La spina del'apparecchiatura deve trovarsi

in una posizione accessibile. Evitare di tirare il cavo di alimentazione. . Sela presaelettrica non à perfettamente sta- bi, non inserire la spina. I collegamento potrebbe provocare scosse elettriche o creare un rischio di incendio.

6. L'apparecchiatura non deve essere messo

in funzione senza il coprilampada interno. Ÿ della luce interna. DES

Questa apparecchiatura à pesante. Prestare at- tenzione quando occorre spostarla. Evitare di estrarre o di toccare gli aliment ripo- ti nel vano congelatore con le mani bagnate o umide; il contatto potrebbe provocare abrasio- ni o ustioni da freddo. Evitare un'esposizione prolungata dell'apparec- chiatura alla luce solare diretta. + Lampadine 10) utilizzate in questa apparecchia- tura sono lampadine speciali selezionate per es- sere usate unicamente negli elettrodomestici. Non sono adatte per l'iluminazione degli am- bienti. Uso quotidiano + Non colocare pentole calde sulle parti in plasti- ca dell'apparecchio. Non collocare gas e liquich inflammabil nell'ap- parecchio, perché potrebbero esplodere. Non collocare gli alimenti direttamente contro l'uscita dell'aria nella parete posteriore. 11) Gi alimenti congelati non devono essere ricon- gelati una volta scongelati. Riporre gli alimenti surgelati preconfezionati se- condo le istruzioni del produttore dell'alimento surgelato. Osservare rigorosamente i consigli per la con- servazione degli alimenti del produttore dell'ap- parecchio. Vedere le relative istruzioni. Non colocare bevande gassate o frizzanti nello scomparto congelatore perché creano pressio- ne sul recipiente che pud esplodere danneg- giando l'apparecchio. Ighiaccioli possono provocare bruciature da ge- lo se consumati immediatamente dopo averl tolti dall'apparecchio. Pulizia e cura Prima di eseguire qualunque intervento di ma- nutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa. Prima di utilizzare l'apparecchiatura per la pri- ma volta, lavare l'interno € gi accessori con ac- qua tiepida e sapone neutro per eliminare il tipi- co odore dei prodotti nuovi, quindi asciugare accuratamente. Non pure l'apparecchiatura con oggetti metal- ici. Non usare oggetti appuntiti per sbrinare l'appa- recchiatura. Usare un raschietto di plastica: Non utiizzare mai asciugacapell o alt apparec- chi riscalclanti per accelerare lo sbrinamento. Un calore eccessivo pu danneggiare le parti in plastica interne e l'umidità pud penetrare nel sistema elettrico rendendolo sotto tensione.

10) Nel caso in cui la lampadina sia prevista

11) Se l'apparecchio à di tipo No-Frost

electrolux 17 Installazione Importante Per il collegamento elettrico, seguire attentamente le istruzioni dei paragraf corrispondenti Disimballare l'apparecchio e assicurarsi che non presenti danni. Non collegare l'apparec- chio se à danneggiato. Segnalare immediata- mente gli eventuali danni al negozio in cui à sta- to acquistato. In questo caso conservare l'im- ballaggio. Si consiglia di attendere almeno due ore prima di collegare l'apparecchio per consentir all'o- lio di arrivare nel compressore. Attomo all'apparecchio vi deve essere un'ade- guata circolazione dell'aria, altrimenti si pud sur- riscaldare. Per ottenere una ventilazione suffl- ciente seguire le istruzioni di installazione. Se possibile il retro dell'apparecchio dovrebbe essere posizionato contro una parete per evita- re di toccare le parti calde o di rimanervi impi- gliati (compressore, condensatore), evitando cos possibil scottature. L'apparecchio non deve essere posto vicino a radiatori o piani di cottura a gas. Installare l'apparecchio in modo che la presa ri- manga accessible. Per il collegamento idrico, usare solo sorgenti d'acqua potabile. 121 Assistenza tecnica + Gi interventi elettrici sull'apparecchiatura devo- no essere eseguiti esclusivamente da elettrici- sti qualiicati o da personale competente. + Gi interventi di assistenza devono essere ese- guiti esclusivamente da tecnici autorizzati e uti- lizzando solo ricambi original. Tutela ambientale C Questo apparecchio non contiene gas che potrebbero danneggiare lo strato di ozono nel circuito refrigerante 0 nei material isolanti L'apparecchio non deve essere smaltito assieme ai riiuti urbani e alla spazzatura. La schiuma del'i- solamento contiene gas inflammabili: lo smalti- mento del'apparecchio va eseguito secondo le prescrizioni vigenti da richiedere alle autorità loca-

I. Evitare di danneggiare il gruppo refrigerante,

speciamente nella parte posteriore vicino allo scambiatore di calore. | material usati su questo apparecchio contrassegnati dal simbolo 5 sono riciclabil.

12) Per gli apparecchi che prevedono un collegamento alla rete idrica

18 electrolux USO DELL'APPARECCHIO Accensione Inserire la spina nella presa a parete. Ruotare il regolatore di temperatura in posizione "SUPER" e lasciarlo in funzione per almeno 4 ore affinché raggiunga la corretta temperatura prima di conservare gli aliment allinterno. Ruotare il regolatore di temperatura in posizione “NORMAL" PRIMO UTILIZZO Il regolatore di temperatura à posizionato lateral mente. Spegnimento Per spegnere l'apparecchiatura, ruotare il regola- tore di temperatura in posizione "STOP" Pulizia dell'interno Prima di utiizzare l'apparecchio per la prima vol- ta, lavare l'intemo e gli accessori intemi con ac- qua tiepida e un po' di sapone neutro in modo a togliere il tipico odore dei prodotti nuovi, quindi asciugare accuratamente. UTILIZZO QUOTIDIANO Importante Non usare detergenti corrosivi o pol- veri abrasive che danneggiano le finiture. Congelazione di alimenti freschi Il vano congelatore (superiore) à adatto alla con- gelazione di cibi freschi e alla conservazione a lun- go termine di alimenti congelati e surgelati. Per congelare cibi freschi, ruotare il regolatore di temperatura in posizione "SUPER" 6-24 ore pri- ma di mettere gli alimenti freschi nel congelatore Disporre i cibi freschi sul ripiano del congelatore € lasciare il regolatore di temperatura in posizione "SUPER" per altre 24 ore. La quantità massima di alimenti congelabile in 24 ore à riportata sulla targhetta , un'etichetta pre- sente sulle pareti inteme dell'apparecchio. Il processo di congelamento dura 24 ore: non ag- giungere altri alimenti da congelare per tutta la du- rata del processo. Dopo 24 ore, riportare il regolatore di temperatu- ra in posizione "NORMAL" . || congelatore tornerà alla normale temperatura di conservazione. Met- tere gli alimenti congelati nello scomparto destina- to alla conservazione (inferiore), onde fare posto per un altro congelamento. G) Se il regolatore di temperatura viene lasciato in posizione "SUPER" , benché cid non com-

port danni al congelatore, si avrà comunque un consumo eccessivo di corrente. Conservazione dei surgelati A primo avvio o dopo un periodo di inutilzzo, pri- ma diintrodurre gli alimenti nel congelatore si con- siglia di lasciare in funzione l'apparecchiatura per almeno 4 ore con il regolatore di temperatura in posizione SUPER" Importante Se si verifica un'interruzione della corrente elettrica di durata superiore al tempo di salta' indicato nella tabella dei dati tecnici, il cibo scongelato deve essere consumato rapidamente © cucinato immediatamente e quindi ricongelato (opo il raffreddamento). Scongelamento Prima del'utiizzo, i cibi surgelati o congelati pos- sono essere scongelati a temperatura ambiente. Gi alimenti divisi in piccole porzioni possono es- sere cucinati direttamente, senza essere prima scongelati: in questo caso, tuttavia, la cottura du- rerà più a lungo. Î\ Attenzione Staccare la spina dell'apparecchio prima di eseguire lavori di manutenzione: Questo apparecchio contiene idrocarburi nel'unità di raffreddamento; la manutenzio- ne € la ricarica devono pertanto essere effettuate esclusivamente da tecnici autorizzati. Pulizia periodica L'apparecchio deve essere pulto regolarmente: + pure l'intemo e gli accessori con acqua tiepi- da e un po’ di sapone neutro. + controllare regolarmente le guamizioni della por- ta e verificare che siano pulte e prive di residui « risciacquare e asciugare accuratamente.

Importante Non tirare, spostare o danneggiare tubi e/o cavi allinterno dell'apparecchio. Non usare mai detergenti, polveri abrasive, pro- dotti per la pulizia con una forte profumazione o cere lucidanti per pulire l'interno, in quanto dan- neggiano la superficie e lasciano un odore forte. Puire il condensatore (griglia nera) e il compres- sore sul retro con una spazzola o un aspirapolve- re. Questa operazione migliorerà le prestazioni del- l'apparecchio riducendo 1 consumi elettrici, Importante Non danneggiare il sistema di raffreddamento. Moilti detergenti per cucine di marca contengono sostanze chimiche in grado di attaccare/danneg- gare la plastica impiegata in questo apparecchio. Per questo motivo si raccomanda di pulre l'invo- lucro estero dell'apparecchio solo con acqua cal- da con un po' di liquido detergente. Dopo la pulzia, ricollegare l'apparecchio alla rete di alimentazione. Sbrinamento del congelatore Ë normale che sui ripiani del congelatore e intor- no allo scomparto di congelamento si formi, con il tempo, uno strato di brina: Quando tale strato raggiunge uno spessore di cir- ca 3-5 mm, à necessario procedere allo sbrina- mento del vano congelatore. Importante Circa 4-5 ore prima dello sbrinamento, impostare il regolatore di temperatura in posizione "SUPER" per accumulare una riserva di freddo sufficiente per l'interruzione del funzionamento. Per rimuovere la brina, procedere come segue:

1. Spegnere l'apparecchiatura ed estrarre la spi-

na dalla presa di alimentazione.

2. Rimuovere i surgelati, avvolgeri in alcuni strati

di carta di giomale e riporii in un logo fresco. Attenzione Non toccare il cibo congelato con le mani bagnate. Le mani potrebbero aderire all'alimento congelato.

3. Lasciare la porta aperto e rimuovere il ripiano

del congelatore. Lo strato di brina e ghiaccio COSA FARE SE... electrolux 19 puè essere rimosso con un raschietto di pla- Stica. Elminare l'acqua prodotto dallo sbrina- mento, facendola defluire su un vassoio ade- guatamente alto posizionato davanti all'appa- recchiatura. (&) Per accelerare il processo di sbrinamento, collocare un recipiente di acqua calda nel congelatore Rimuovere inoltre i pezzi di ghiaccio che si staccano prima che lo sbrinamento sia com- pleto.

4. Una volta completato lo sbrinamento, asciuga-

re accuratamente l'interno.

5. Accendere l'apparecchiatura.

6. Ruotare il regolatore di temperatura in posizio-

ne "SUPER" € lasciarlo in funzione per alme- no 4 ore.

7. Reintrodurre nel vano congelatore gli alimenti

precedentemente rimossi.

8. Ruotare il regolatore di temperatura in posizio-

ne "NORMAL" . Auvertenza Per rimuovere la brina dall'evaporatore, non usare utensili metallici appuntiti che possano danneggiarlo. Non usare dispositivi elettrici o altri strumenti arti- ficiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento. Un aumento della temperatura dei surgelati duran- te lo sbrinamento puë ridurre la loro durata di con- servazione. Periodi di inutilizzo Se l'apparecchiatura non viene utiizzata per un lungo periodo, adottare le seguenti precauzioni:

1. Scollegare l'apparecchiatura dalla rete elettrica

2. estrarre tutti gli alimenti

8. Sbrinare e pulre l'apparecchiatura e tutti gli ac-

4. Lasciare le porte aperte per evitare la forma-

zione di odori sgradevol. Importante Se l'apparecchiatura rimane accesa, farla controllare periodicamente per evitare che gli alimenti si deteriorino in caso di interruzione della corrente elettrica. Rumori normali durante il funzionamento + Quando il refrigerante viene pompato attraver- so le bobine o le tubazioni si puè sentire un fie- vole gorgoglio e un borbottio. Non si tratta di un'anomalia. Quando il compressore à in funzione, viene pompato il refrigerante e si pud sentire un ron- Zio e un rumore pulsante dal compressore. Non si tratta di un'anomalia. + La dilatazione termica potrebbe provocare uno schiocco improwiso. Ë un fenomeno naturale, non pericoloso. Non si tratta di un'anomalia. + Quando il compressore si accende o si spe- gne, si sente un lieve scatto del regolatore del- la temperatura. Non si tratta di un'anomalia.

20 electrolux DATI TECNICI Dimensioni Atezza Larghezza Profondità Tempo di salta 1 dati tecnici sono riportati sulla targhetta del mo- dello, applicata sul lato sinistro interno dell'appa- recchio, e sull'etichetta dei valori energetici. INSTALLAZIONE VAN Attenzione Leggere con attenzione le "Informazioni per la sicurezza" per la vostra sicurezza e per il corretto funzionamento dell'apparecchio prima di procedere al'installazione. Luogo d'installazione Questa apparecchiatura pud essere installata in un luogo asciutto e ben ventilato (garage o una cantina); tuttavia, per ottenere prestazioni ottimali & consigliabile installarlo in un luogo la cui tempe- ratura ambiente corrisponda alla classe climatica indicata sulla targhetta del modello: Temperatura ambiente da +10°C a 32°C N da +16°C a 32°C ST da +16°C a 38°C T da +16°C a 43°C Distanziatori posterio: Nella custodia della documentazione sono inclusi due distanziator, da installare come mostrato nel- la figura. Dare leggeri colpi di martello per posizionari. Posizione L'apparecchiatura deve essere installata lontano da fonti di calore (termosifoni, boiler, luce solare diretta, ecc.). Veriicare che sul lato posteriore sia garantita un'adeguata circolazione dell'aria. Per ottenere prestazioni ottimali, se l'apparecchiatura & installata sotto un pensile, si raccomanda di mantenere una distanza minima di 100 mm tra quest'ultimo lo spigolo superiore dell'apparec- chiatura. Se possible, tuttavia, evitare di installare l'apparecchiatura sotto un pensile. Per consenti- re un perfetto livellamento dell'apparecchiatura so- no disponibili uno o pi piedini regolabil Se l'apparecchiatura à installata in un angolo con i lato incernierato verso la parete, la distanza ri- spetto a quest'ultima deve essere di almeno 10 mm, in modo che lo sportello posa aprirsi in mi- sura sufficiente per consentire la rimozione del i- piani.

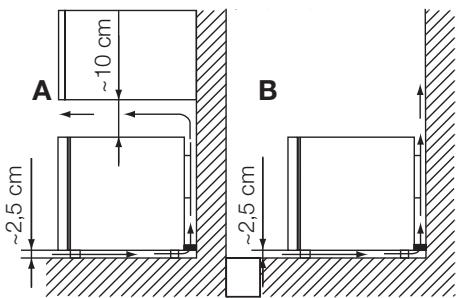

Awvertenza L'apparecchiatura deve poter essere scollegabile dalla presa di corrente: pertanto, al termine dell'installazione, la spina deve essere facimente accessibile. -10cm -2,5 cm 2,5 cm

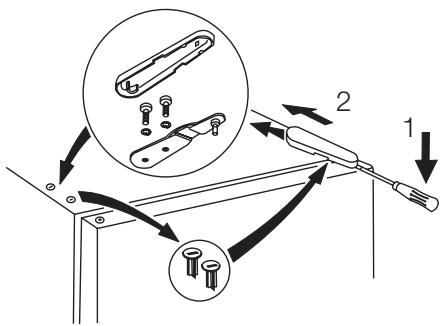

Importante Per eseguire le seguenti operazioni, si raccomanda di farsl aiutare da un'altra persona che tenga ben fermi le porte dell'apparecchiatura. Possibilità di invertire la porta Per modificare il senso di apertura della porta, pro- cedere come segue:

1. Estrarre la spina dalla presa di alimentazione.

2. Rimuovere la copertura della cerniera supe-

8. Svitare le 2 viti e rimuovere la cerniera dall'ap-

4. Estrarre la portal

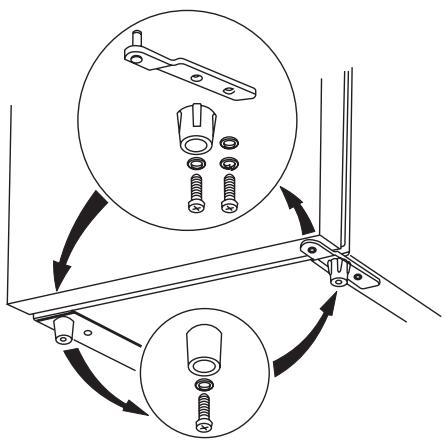

5. Rimuovere la vite di fissaggio della cerniera

porta inferiore e l'altra vite che fissa la porta ceriera inferiore e il piedino. Quindi rimuove- re la cemiera della porta e il piedino come mo- strato nella figura. Allentare la vite che fissa il piede opposto alla ceriera porta inferiore per rimuovere il piedi- no.

8. Assicurarsi di posi

electrolux 21 7... Fissare la cerniera della porta e il piedino cor- rispondente sul lato opposto, quindil'altro pie- de allentato nella posizione precedente della ceriera della porta come mostrato nella figu- ra. riore sotto la cerniera della porta. Il pi dino inferiore à riconoscibile grazie alle 4 scanalature sulla superfi 9... Fissare la porta sul perno della cerniera infe- riore.

10. Per inserire la cerniera porta superiore, rimuo-

vere con cura i tappi in plastica e reinserirli nei fori lasciati dalle vit della cerniera.

11. Reinserire la ceriera superiore con le due vi-

ti, facendo attenzione che il bordo della porta sia parallelo al lato dell'apparecchiatura.

12. Reinserire la copertura dela cerniera.

18. Inserire la maniglia ei tappi in plastica sul lato

aimeno quattro ore ed inserire la spina nella presa di corrente. Effettuare un controllo finale per verificare che: + tutte le viti siano serrate; + la porta si apra e si chiuda correttamente. Se la temperatura ambiente à bassa (ad esempio in invemo), à possibile che la guarnizione non ade-

22 electrolux risca perfettamente. In tal caso, attendere che aderisca naturalmente. Per chi preferisce non eseguire direttamente le operazioni sopra descritte, consigliamo di rivolger- si al servizio assistenza più vicino. L'intervento di inversione delle porte, eseguito dal tecnici del ser- vizio post-vendita, sarà a carico del'utente. Collegamento elettrico Prima di inserire la spina, verificare che la tensio- ne € la frequenza riportate sulla targhetta corri- spondano ai valori della rete elettrica domestica. CONSIDERAZIONI AMBIENTALI L'apparecchio deve essere collegato à massa. La spina del cavo di alimentazione è dotata di un contatto a tale scopo. Se la presa della rete elet- trica domestica non à collegata a massa, colega- re l'apparecchio ad una massa separata in con- formità alle norme relative alla corrente, consultan- do un elettricista qualficato. Il fabbricante declina qualsiasi responsabiltà se le precauzioni suddette non sono rispettate. Il presente apparecchio à conforme alle direttive CEE Il simbolo 7 sui prodotto o sulla confezione india che i prodotto non deve essere considerato come un normale rfiuto domestico, ma deve essere portato nel punto di raccolta appropriato per i rciclaggio di apparecchiature elettriche ed elettroniche. Prowedendo a smaltre questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazion più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui à stato acquistato il prodotto. (4) Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta uficiali della SENS oppure ai riciclatori uficiali dela SENS. La lista dei centri di raccolta uffciali della SENS à visibile nel sito www.sens.ch
