VT415 - Ventilatore Bimar - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ventilatore da tavolo
Modello	VT415 (mod. YF-DE1601)
Pale del ventilatore	4
Impostazioni di velocità	3 (Bassa, Media, Alta)
Oscillazione	Orizzontale (destra-sinistra), selezionabile tramite pulsante
Regolazione dell'inclinazione	Verticale manuale, più posizioni con scatto
Tipo di controllo	Selettore rotativo (posizioni: 0-1-2-3)
Classe di protezione	Classe II (doppio isolamento)
Idoneità climatica	Clima tropicale (fino a 40°C)
Alimentazione	220-240 V ~ 50/60 Hz
Materiale	Plastica (corpo e griglie)
Montaggio richiesto	Sì (base, griglia posteriore, pala, griglia anteriore)
Griglie di protezione	Griglie di protezione anteriore e posteriore
Pulizia	Scollegare, pulire con un panno morbido e umido
Conservazione	Conservare nell'imballaggio originale quando non in uso
Garanzia	24 mesi (previa registrazione)
Solo per uso interno	Sì
Sicurezza bambini	Si consiglia la supervisione per bambini sotto gli 8 anni

Domande frequenti - VT415 Bimar

Come si assembla il ventilatore?

Inserire la parte inferiore del corpo nella base e fissare con le viti. Installare la griglia posteriore sull'alloggiamento del motore, allineando i perni e bloccando con il dado ad anello. Fissare la pala del ventilatore all'albero motore, bloccando con il dado ad anello. Infine, fissare la griglia anteriore alla griglia posteriore utilizzando i ganci di chiusura e serrare con viti e dadi nella parte inferiore.

Come si pulisce il ventilatore?

Scollegare sempre il ventilatore prima della pulizia. Utilizzare un panno morbido leggermente umido per pulire il corpo. Non utilizzare prodotti abrasivi o corrosivi. Non immergere mai il ventilatore in acqua o altri liquidi. Assicurarsi che tutte le parti elettriche siano asciutte prima di ricollegare.

Quali sono le impostazioni di velocità e come si cambiano?

Il ventilatore ha tre impostazioni di velocità: 1 (bassa), 2 (media) e 3 (alta). Utilizzare il selettore rotativo sul corpo per scegliere la velocità desiderata. La posizione 0 spegne il ventilatore.

Come si attiva la funzione di oscillazione?

Per attivare l'oscillazione orizzontale, premere il pulsante di oscillazione situato sul corpo motore. Per fermare l'oscillazione, premere nuovamente il pulsante.

Posso regolare l'inclinazione del ventilatore?

Sì, è possibile regolare l'inclinazione verticale afferrando il corpo motore e orientandolo verso l'alto o verso il basso fino a sentire uno scatto, che indica che il ventilatore è bloccato in una nuova posizione.

Il ventilatore è sicuro da usare in presenza di bambini?

Il ventilatore può essere utilizzato da bambini di età pari o superiore a 8 anni se supervisionati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite da bambini senza supervisione. Tenere il ventilatore fuori dalla portata dei bambini piccoli.

Quale tensione richiede il ventilatore?

Il ventilatore funziona a 220-240 V ~ 50/60 Hz. Controllare la targhetta delle caratteristiche sul ventilatore per confermare le specifiche esatte.

Come devo conservare il ventilatore quando non lo uso per molto tempo?

Quando non viene utilizzato per lunghi periodi, scollegare il ventilatore e conservarlo nell'imballaggio originale per proteggerlo dalla polvere e dall'umidità.

Cosa devo fare se il ventilatore smette di funzionare?

Innanzitutto, scollegare il ventilatore. Verificare se il cavo di alimentazione è danneggiato o se la spina è difettosa. Se il ventilatore non funziona dopo il controllo, contattare un professionista qualificato o il centro di assistenza del produttore. Non tentare di ripararlo da soli.

Posso usare il ventilatore all'aperto?

No, questo ventilatore è progettato solo per uso interno. Non esporlo a condizioni atmosferiche come sole, pioggia o polvere all'esterno. L'uso all'aperto può causare pericoli elettrici.

MANUALE UTENTE VT415 Bimar

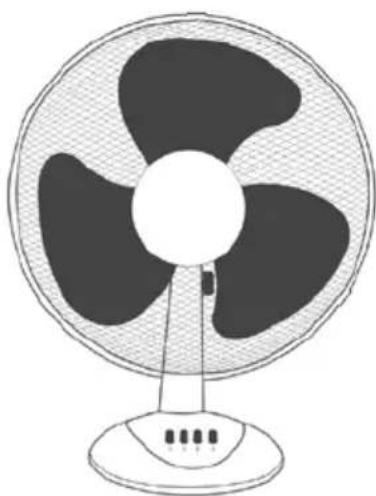

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

Questo simbolo indica che il ventilatore è idoneo al clima tropicale ad una tempertura ambiente di 40°C circa.

AVVERTENZE GENERALI

- Questo apparecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;
• da clienti di alberghi, motel e altri ambienti di tipo residenziale;

• in ambienti del tipo bed and breakfast.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di

esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- L'apparecchio deve essere mantenuto fuori dalla portata di bambini.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Controllate che il ventilatore non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

- Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

- Assicurarsi che il ventilatore funzioni correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.

- Non spostare l'apparecchio durante il funzionamento.

- Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.

- Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.

- Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

- Non toccare l'apparecchio con mani o piedi bagnati.

- Non tirare il cavo per spostare l'apparecchio.

- Non tirare il cavo d'alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.

- Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto.º ad altro dispositivo che possa accendere l'apparecchio automaticamente, evitando così rischi di danni a persone, animali o cose.

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

- Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione.

INSTALLAZIONE

- Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.

Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto

contenente viti oppure altre parti, che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune.

• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Non posizionare l'apparecchio su davanzali di finestre, mensole e/o in prossimità di lavandini o contenitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.
• Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l'accensione, la combustione si propaga nell'aria).
• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili (polvere, ecc.).
• Posizionare l'apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).
• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia.

ASSEMBLAGGIO

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Attenzione: prima di assemblare il ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

Attenzione: il ventilatore può essere utilizzato solo se completamente e correttamente assemblato, cioè completo di base e di griglia protezione.

Nel caso di dubbio far controllare o eseguire l'operazione da personale professionalmente qualificato. Per l'assemblaggio si prenda come riferimento le figure.

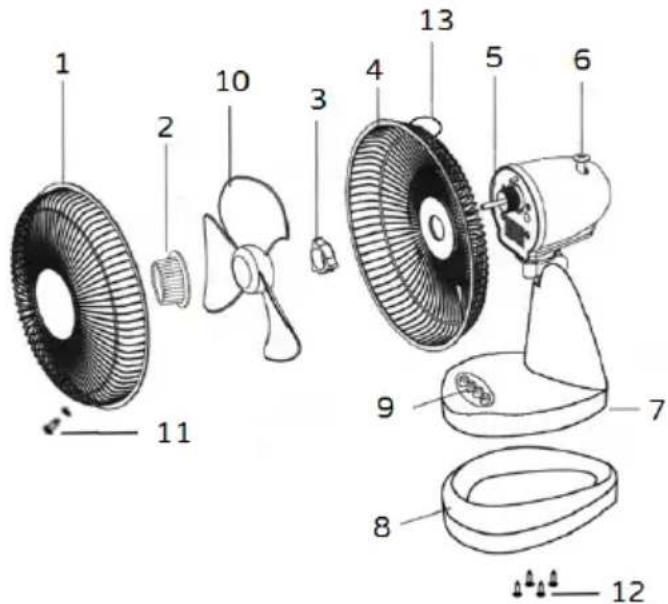

1) Griglia anteriore/schermo di protezione

2) Ghiera fissaggio elica

3) Ghiera fissaggio griglia

4) Griglia posteriore

5) Albero motore

6) Tasto oscillazione

7) Corpo motore

8) Base

9) Selettori

10) Elica

11) Vite c/dado per fissaggio griglie

12) Viti fissaggio base

13) Maniglia

1) Inserire la parte inferiore del corpo (7) nella base (8): assicurarne il fissaggio mediante le 3 viti in dotazione (12).

2) Svitare le ghiere: fissaggio elica (2) e griglia posteriore (3).

3) Inserire la griglia posteriore (4) nel carter motore, in maniera che la maniglia (13) risulti nella parte superiore (come figura a lato), posizionandola in modo che i perni si infilino nei fori corrispondenti, e bloccarla mediante l'apposita ghiera (3).

4) Innestare l'elica (10) sull'albero motore (5) in modo che l'asola si accoppi alla chiavetta. Bloccare con l'apposita ghiera (2) avvitandola (in senso antiorario) in modo serrato.

5) Accoppiare la griglia anteriore (1) a quella posteriore (4) bloccandole con i ganci di tenuta. Ai fini della sicurezza è obbligatorio assicurare il fissaggio utilizzando l'apposita vite c/dado (11) da impegnare nei fori presenti sul bordo delle griglie (i fori per la vite devono risultare nella parte inferiore).

Inserire la spina nella presa di corrente.

Ventilazione: selezionare la velocità desiderata mediante i tasti appositi (9):

1 – Velocità minima 2 – Velocità media 3 – Velocità massima 0 -Off

Oscillazione orizzontale (destra-sinistra): si ottiene premendo l'apposito tasto (6) situato sul corpo motore: sollevare il tasto per tenere fisso il ventilatore.

Inclinazione verticale (alto-basso): si regola impugnando il corpo motore e dirigendolo nella direzione desiderata

Per spegnere il ventilatore premere il tasto "0" e togliere la spina dalla presa di corrente.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio l'elica).

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani.

Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Prescrizioni relative alle informazioni/Information requirements type VT315 (mod. YF-DE1201)
Descrizione/Description	Simbolo/Symbol/	Valore/Value	Unità/Unit
Portata massima d'aria/Maximum fan flow rate	F	27,3	m^3/min
Potenza assorbita del ventilatore/Fan power input	P	33,3	W
Valori di esercizio/Service value	SV	0,82	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption	PSB	0	W
Livello di potenza sonora del ventilatore/Fan sound power level	LWA	52,46	dB(A)
Velocità massima dell'aria/Maximum air velocity	c	1,97	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value	Regolamento/Commission Regulation: (UE) n.206/2012

Prescrizioni relative alle informazioni/Information requirements type VT415 (mod. YF-DE1601)
Descrizione/Description	Simbolo/Symbol	Valore/Value	Unità/Unit
Portata massima d'aria/Maximum fan flow rate	F	37,98	m^3/min
Potenza assorbita del ventilatore/Fan power input	P	40,80	W
Valori di esercizio/Service value	SV	0,93	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption	PSB	0	W
Livello di potenza sonora del ventilatore/Fan sound power level	LWA	53,71	dB(A)
Velocità massima dell'aria/Maximum air velocity	c	3,19	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value	Regolamento/Commission Regulation: (UE) n.206/2012

GARANZIA:

Si consiglia di registrare l'apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)

① Condizioni generali di garanzia

La garanzia decorre dall'acquisto dell'apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto. Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell'uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell'apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta). Le sostituzioni o le riparazioni, contemplate nell'impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell'Utente le sole spese di trasporto. La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali. La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it). La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell'apparecchio concernenti specialmente le avvertenze, l'installazione, l'uso e la manutenzione dell'apparecchio.

GUARANTEE:

[e-mail]

VT315&VT415 I.B._23_REV01
