Tipo di prodotto	Lavastoviglie a scomparsa totale
Marca	Electrolux
Modello	ESL7525RO
Dimensioni (LxPxA)	60 x 55 x 82 cm
Peso netto	35 kg
Collegamento elettrico	230 V, 50 Hz, 10 A
Consumo energetico annuale	266 kWh
Classe energetica	E (nuova scala)
Numero di coperti	12 coperti standard
Programmi di lavaggio	6 programmi: Eco, Intensive, Normal, Quick, Glass, Pre-wash
Funzioni speciali	Partenza ritardata, Extra Asciugatura, Mezzo Carico
Pressione idraulica	0.03 - 1.0 MPa
Capacità del cestello superiore	Regolabile in altezza
Materiale vasca	Acciaio inox
Sicurezza	Protezione antiallagamento, blocco bambini
Manutenzione	Pulizia filtro e bracci rotanti, controllo sale e brillantante
Pezzi di ricambio	Disponibili per 10 anni dopo l'acquisto
Rumorosità	44 dB(A)

Domande frequenti - ESL7525RO ELECTROLUX

Come installare correttamente la lavastoviglie Electrolux ESL7525RO?

Assicurarsi che la superficie sia piana e solida. Collegare il tubo di scarico ad un sifone con altezza massima di 85 cm. Utilizzare il kit di installazione incluso. Leggere il manuale per ulteriori dettagli.

Quale detersivo usare per la lavastoviglie ESL7525RO?

Si consiglia l'uso di detersivo in polvere, gel o pastiglie specifiche per lavastoviglie. Non usare detersivo per piatti a mano. Seguire le dosi indicate per evitare schiuma eccessiva.

Come pulire il filtro della lavastoviglie?

Rimuovere il cestello inferiore, svitare il filtro cilindrico e lavarlo sotto acqua corrente. Pulire il filtro ogni mese per mantenere le prestazioni.

Cosa significa l'errore E5 sul display?

L'errore E5 indica un problema di riscaldamento. Spegnere l'apparecchio, attendere 30 minuti e riavviare. Se persiste, contattare l'assistenza.

Posso aprire la lavastoviglie durante il ciclo?

Sì, ma il ciclo si interrompe. Richiudere lo sportello per riavviare. Evitare di aprire durante la fase di asciugatura per non compromettere il risultato.

La lavastoviglie non scarica l'acqua. Cosa fare?

Controllare che il tubo di scarico non sia piegato o ostruito. Pulire il filtro e verificare la pompa di scarico. Se il problema persiste, chiamare un tecnico.

Come regolare il brillantante?

Aprire il dosatore sul lato interno dello sportello, ruotare il selettore da 1 a 6. Livello 4 è generalmente raccomandato per acque dure.

Qual è la temperatura massima dell'acqua in ingresso?

La temperatura massima dell'acqua fredda in ingresso è 60°C. Non collegare ad acqua calda.

Come utilizzare la funzione partenza ritardata?

Premere il pulsante Partenza Ritardata finché non compare l'ora desiderata (da 1 a 24 ore). Chiudere lo sportello per avviare il conto alla rovescia.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio originali sono disponibili presso i centri assistenza autorizzati Electrolux o online. Utilizzare solo ricambi originali per garantire la sicurezza.

MANUALE UTENTE ESL7525RO ELECTROLUX

IT Lavastoviglie Istruzioni per l'uso 51

СЪДЪРЖАНИЕ

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com/webselfservice

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetta di identificazione.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

① Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

- Non consentire ai bambini di giocare con l'apparecchio.

- Tenere i detersivi al di fuori della portata dei bambini.

- Tenere i bambini e gli animali domestici lontano dal'oblò dell'apparecchiatura quando è aperto.

- I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

- Questo elettrodomestico è destinato ad un uso domestico e applicazioni simili, quali:

- case di campagna; cucine di negozi, uffici e altri ambienti di lavoro;

- clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

- Non modificare le specifiche tecniche dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (MPa)
• Rispettare il numero massimo di 13 coperti.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore per pulire l'apparecchio.
• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto.
  • L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballaggio.
  • Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
- Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
- Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.
• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.
• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• Questa apparecchiatura è conforme alle direttive CEE.
• Solo per il Regno Unito e l'Irlanda. L'apparecchiatura è dotata di spina di alimentazione da 13 amp. Nel caso si rendesse necessario sostituire il fusibile nella spina di alimentazione, utilizzare il fusibile: 13 amp ASTA (BS 1362).

2.3 Collegamento dell'acqua

• Non danneggiare i tubi dell'acqua.
- Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar uscire acqua fino a che non sarà trasparente e limpida.
- Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura.
- Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

Tensione pericolosa.

- Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto

e scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

2.4 Utilizzo

• Non sedersi o salire sulla porta aperta.
- I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo.
• Non bere o giocare con l'acqua all'interno dell'apparecchiatura.
• Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sulle stoviglie.
- L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma.
- Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

2.5 Assistenza Tecnica

• Contattare il Centro di Assistenza autorizzato per riparare l'apparecchiatura. Consigliamo di utilizzare esclusivamente ricambi originali.
• Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre delle seguenti informazioni riportate sulla targhetta dei dati. Modello:

PNC:

Numero di serie:

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.

- Rimuovere il blocco porta per evitare che bambini e animali domestici

rimangano chiusi all'interno dell'apparecchiatura.

3. DESCRIZIONE DEL PRODOTTO

1 Mulinello su cielo vasca
2 Mulinello superiore
3 Mulinello inferiore
4 Filtri
5 Targhetta dei dati

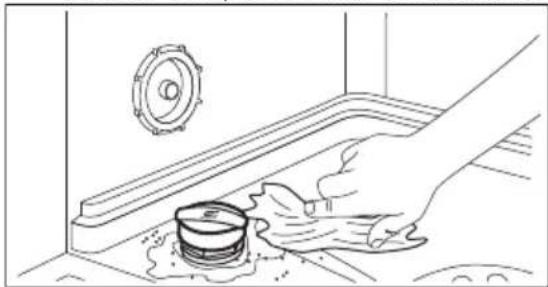

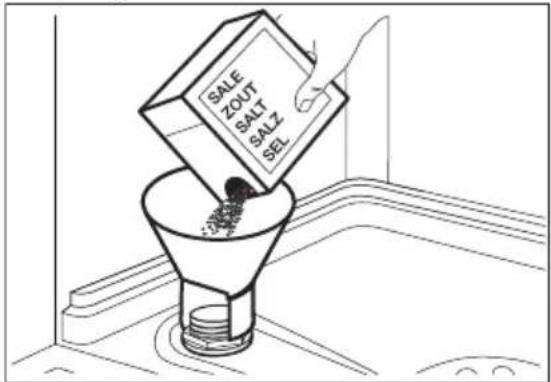

6 Contenitore del sale
7 Apertura di ventilazione

8 Contenitore del brillantante

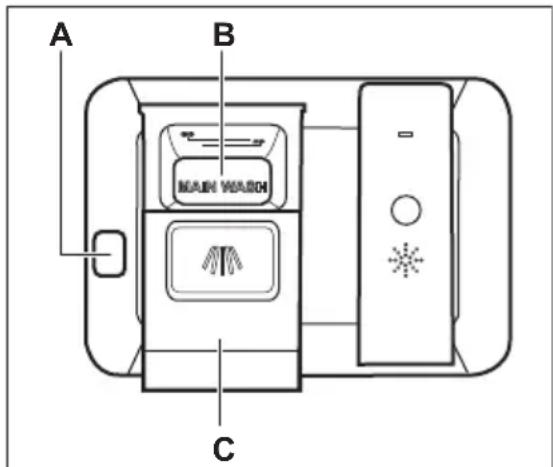

9 Contenitore del detersivo
10 Cestello portaposate
11 Cestello inferiore
12 Cestello superiore

3.1 Beam-on-Floor

Il Beam-on-Floor è un fascio di luce mostrato sul pavimento al di sotto della porta dell'apparecchiatura.

- Quando il programma si avvia, la luce è rossa e rimane accesa per la durata del programma.

• Una volta terminato il programma, la luce diventa verde.
  • Se l'apparecchiatura presenta un'anomalia, la luce rossa lampeggia.

Il Beam-on-Floor si spegne con lo spegnimento dell'apparecchiatura.

4. PANNELLO COMANDI

1 Tasto On/Off
2 Display
3 Tasto Delay
4 Tasto Program
5 Tasto MyFavourite

6 Tasto TimeManager
7 Tasto XtraDry
8 Tasto Hygiene
9 Spie

4.1 Spie

Spia Descrizione
	Spia del brillantante. La spia è spenta durante l'esecuzione del pro-gramma.
	Spia del sale. La spia è spenta durante l'esecuzione del programma.

5. PROGRAMMI

Fasi del pro-gramma	Grado di sporco Tipo di carico	Fasi del programma Opzioni
P1ECO 1)	• Grado di spor-co normale• Stoviglie e pos-ate	• Ammollo• Lavaggio a 50°C• Risciacqui• Deumidificazione	• Hygiene• TimeManager• XtraDry
P2AUTO 2)	• Tutto• Stoviglie miste, posate e pen-tole	• Ammollo• Lavaggio da 45°C a 70°C• Risciacqui• Deumidificazione	• XtraDry
P3% 3)	• Sporco misto• Stoviglie miste, posate e pen-tole	• Ammollo• Lavaggio a 50 °C e 65 °C• Risciacqui• Deumidificazione	• TimeManager• XtraDry
P44)	• Grado di spor-co intenso• Stoviglie miste, posate e pen-tole	• Ammollo• Lavaggio a 70 °C• Risciacqui• Deumidificazione	• TimeManager• XtraDry
P5305)	• Sporco fresco• Stoviglie e pos-ate	• Lavaggio a 60 °C• Risciacqui	• XtraDry
P66)	• Tutto • Ammollo • Hygiene

1) Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di prova).
2) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la durata del programma.
3) Con questo programma è possibile lavare un carico con sporco misto. Caricare le stoviglie con sporco molto intenso nel cestello inferiore e sporco normale nel cestello superiore. I valori di pressione e temperatura dell'acqua nel cestello inferiore sono maggiori rispetto al cestello superiore.
4) Questo programma prevede una fase di risciacquo ad alta temperatura per garantire migliori risultati igienici. Durante la fase di risciacquo, la temperatura viene mantenuta a 70°C per almeno 10 minuti.
5) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.
6) Con questo programma è possibile risciacquare velocemente le stoviglie per evitare residui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

5.1 Valori di consumo

Programma 1)	Acqua(I)	Energia(kWh)	Durata(min)
P1 6.9 0.932 225ECO
P2 7 - 14 0.6 - 1.6 40 - 160AUTO
P3 14 - 16 1.2 - 1.5 139 - 155%
P4 12.5 - 14.5 1.4 - 1.8 169 - 179
Programma 1)	Acqua (l)	Energia (kWh)	Durata (min)
P5 10 0.9 30
P6 4 0.1 14

1) I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

5.2 Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

6. IMPOSTAZIONI

6.1 Modalità di selezione programma e modalità utente

Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente.

In modalità utente è possibile modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.
• L'attivazione o disattivazione del segnale acustico al termine del programma.
• Attivazione/disattivazione della notifica contenitore del brillantante vuoto.
• Il livello di brillantante in base al dosaggio richiesto.

Tali impostazioni vengono memorizzate fino alla successiva modifica.

Come impostare la modalità di selezione programma

L'apparecchiatura si trova in modalità di selezione programma quando il display mostra il numero del programma P1.

Quando si attiva l'apparecchiatura, generalmente si trova in modalità di selezione programma. Tuttavia, se ciò non accade, è possibile impostare la modalità di selezione programma come segue:

Tenere premuti contemporaneamente

e anché l'apparecchiatura entra in modalità di selezione programma.

6.2 Decalcificatore dell'acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell'acqua locale. Per informazioni sulla durezza dell'acqua nella propria zona è possibile rivolgersi all'ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio.

Durezza dell'acqua

Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi	Clarke	Livello del decalcificatore dell'acqua
47 - 50 84 - 90 8.4 - 9.0 58 - 63 10
43 - 46 76 - 83 7.6 - 8.3 53 - 57 9
37 - 42 65 - 75 6.5 - 7.5 46 - 52 8
29 - 36 51 - 64 5.1 - 6.4 36 - 45 7
23 - 28 40 - 50 4.0 - 5.0 28 - 35 6
19 - 22 33 - 39 3.3 - 3.9 23 - 27				5 1)
15 - 18 26 - 32 2.6 - 3.2 18 - 22 4
11 - 14 19 - 25 1.9 - 2.5 13 - 17 3
4 - 10 7 - 18 0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5				1 2)

1) Impostazioni di fabbrica.
2) Non utilizzare il sale a questo livello.

Quando si utilizza un detersivo normale o pastiglie multifunzione (con o senza sale), impostare il corretto livello di durezza dell'acqua per mantenere la spia di riempimento del sale attiva.

Le multi-pastiglie contenenti sale non sono sufficientemente efficaci per ammorbidire l'acqua dura.

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente

1. Premere

• Le spie, e si spengono.

• La spia continua a lampeggiare.
- Il display mostra l'impostazione corrente: ad es. 5 L = livello 5.

1. Premere ripetutamente il tasto per modificare l'impostazione.

2. Premere il tasto On/Off per confermare l'impostazione.

6.3 Contenitore del brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie.

Il brillantante viene erogato automaticamente durante la fase di risciacquo con acqua calda.

È possibile impostare la quantità di brillantante rilasciata tra il livello 1 (quantità minima) e il livello 6 (quantità massima). Il livello 0 disattiva il contenitore del brillantante che di conseguenza non viene rilasciato.

Impostazione di fabbrica: livello 4.

Come impostare il livello del brillantante

L'apparecchiatura deve essere in modalità di selezione programma.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente e anché le spie, e iniziano a lampeggiare e il display è vuoto.

2. Premere

• Le spie, e suspengono.

• La spia ☆ continua a lampeggiare.

• Il display mostra l'impostazione corrente: ad es. -Livello 4.

- I livelli di brillantante vanno da 0A a 6A.

- Livello 0 = nessuna erogazione di brillantante.

1. Premere ripetutamente il tasto per modificare l'impostazione.

2. Premere il tasto On/Off per confermare l'impostazione.

6.4 Indicazione assenza brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie.

Il brillantante viene erogato automaticamente durante la fase di risciacquo con acqua calda.

Quando la vaschetta del brillantante è vuota, la spia corrispondente è attiva per indicare di aggiungere altro brillantante. Se si utilizzando pastiglie multifunzione contenenti brillantante e si è soddisfatti dei risultati di asciugatura, è possibile disattivare la spia di riempimento. Tuttavia, si consiglia di usare sempre il brillantante per ottenere le migliori prestazioni di asciugatura.

Se si utilizza un detersivo standard o pastiglie multifunzione senza brillantante, attivare la spia di riempimento.

Come disattivare la notifica contenitore del brillantante vuoto

L'apparecchiatura deve essere in modalità selezione programma.

1. Per avviare la modalità utente premere e tenere premuto contemporaneamente 📃 fino a che gli indicatori 🎥, 🏠 ☆ 🌘 non iniziano a lampeggiare e il display è vuoto.

2. Premere .

• Gli indicatori spengono.

• L'indicatore continua a lampeggiare.

- Il display mostra l'impostazione attuale: / -la notifica contenitore del brillantante vuoto è attiva (impostazione di fabbrica).

1. Premere per cambiare l'impostazione.

O d = la notifica contenitore del brillantante vuoto è disattivata.

1. Premere il tasto On/Off per confermare l'impostazione.

6.5 MyFavourite

Questa opzione consente di impostare e memorizzare il programma usato più di frequente.

È possibile memorizzare solo 1 programma. Una nuova impostazione annulla la precedente.

Come salvare il programma MyFavourite

1. Impostare il programma che si desidera memorizzare È anche possibile impostare le opzioni disponibili per il programma scelto.

2. Tenere premuto il tasto finché la spia corrispondente non si accende in modo fisso.

Come impostare il programma MyFavourite

Premere

• Si illumina la spia MyFavourite.
- Il display mostra il numero e la durata del programma.
- Se sono state salvate delle opzioni insieme al programma, le spie corrispondenti alle opzioni si accendono.

6.6 Segnali acustici

I segnali acustici vengono emessi in caso di malfunzionamento dell'apparecchiatura. Non è possibile disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale acustico è disattivato ma è possibile attivarlo.

Come attivare il segnale acustico che indica il termine del programma

L'apparecchiatura deve essere in modalità di selezione programma.

7. OPZIONI

Le opzioni desiderate devono essere attivate ogni volta prima dell'avvio di un programma. Non è possibile attivare o disattivare le opzioni durante l'esecuzione di un programma.

Non tutte le opzioni sono compatibili tra loro. Se sono state selezione delle opzioni non compatibili, l'apparecchiatura ne disattiva automaticamente una o diverse. Solo le spie delle opzioni ancora attive rimangono accese.

1. Per accedere alla modalità utente, tenere premuti contemporaneamente e finché le spie, e iniziano a lampeggiare e il display è vuoto.

2. Premere

• Le spie, e si spengono.
  • La spia continua a lampeggiare.

• Il display mostra l'impostazione corrente: Segnale acustico non attivo.

• Premere 📋 per cambiare l'impostazione.

lb = Segnale acustico attivo.
4. Premere il tasto On/Off per confermare l'impostazione.

7.1 XtraDry

Attivare questa opzione se si desidera migliorare le prestazioni di asciugatura. Utilizzando questa opzione, la durata di alcuni programmi, il consumo d'acqua e la temperatura dell'ultimo risciacquo potrebbero subire delle variazioni.

L'opzione XtraDry non è un'opzione permanente e deve essere selezionata ad ogni ciclo.

Come attivare l'opzione XtraDry

Premere +++

La spia corrispondente si accende.

Se l'opzione non è prevista con il programma selezionato, la spia

corrispondente non si accende o lampeggia velocemente per alcuni secondi, quindi si spegne.

Il display indica la durata aggiornata del programma.

7.2 TimeManager

L'opzione aumenta la pressione e la temperatura dell'acqua. Le fasi di lavaggio e di asciugatura sono più brevi.

La durata complessiva del programma si riduce di circa il 50%.

I risultati di lavaggio sono gli stessi che si ottengono con la normale durata del programma. I risultati di asciugatura possono ridursi.

Come attivare TimeManager

Premere, la spia corrispondente si accende.

Se l'opzione non è prevista con il programma selezionato, la spia corrispondente non si accende o lampeggia velocemente per alcuni secondi, quindi si spegne. Il display indica la durata aggiornata del programma.

7.3 Hygiene

Questa opzione offre migliori risultati a livello di igiene con una temperatura di

70°C per almeno 10 minuti durante la fase di risciacquo.

L'opzione Hygiene combinata con il programma Rinse & Hold, permette di pulire accuratamente e di igienizzare l'interno dell'apparecchiatura.

La durata del programma Rinse & Hold aumenta, se usato, con l'opzione Hygiene. Il display indica la durata aggiornata del programma.

Si consiglia di seguire la "procedura di igienizzazione" dell'apparecchiatura prima e dopo una lunga assenza (ad es. per le vacanze).

Come attivare Hygiene

Premere, la spia corrispondente si accende.

Se l'opzione non è prevista con il programma selezionato, la spia corrispondente non si accende o lampeggia velocemente per alcuni secondi, quindi si spegne. Il display indica la durata aggiornata del programma.

8. PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.

2. Riempire il contenitore del sale.

3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.
5. Avviare un programma per rimuovere possibili residui di lavorazione presenti all'interno dell'apparecchiatura. Non utilizzare il detersivo e non caricare stoviglie.

Quando si avvia un programma, l'apparecchiatura può impiegare fino a 5 minuti per rigenerare la resina nel decalcificatore. Può sembrare che l'apparecchiatura non funzioni correttamente. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta periodicamente.

8.1 Contenitore del sale

ATTENZIONE!

Utilizzare solo sale specifico per lavastoviglie.

Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.

1. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

1. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Dopo aver riempito il contenitore del sale, avviare immediatamente un programma volto ad evitare la corrosione.

8.2 Come riempire il contenitore del brillantante

ATTENZIONE!

Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Aprire il coperchio (C).
2. Riempire il contenitore (B) finché il brillantante non raggiunge l'indicazione di "MAX".
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

Riempire il contenitore del brillantante quando la spia (A) diventa trasparente.

Se si utilizzano pastiglie multifunzione e le prestazioni di asciugatura sono soddisfacenti, la spia di riempimento del brillantante può essere disattivata. Si consiglia di utilizzare sempre il brillantante per migliori prestazioni di asciugatura, anche in combinazione con pastiglie multifunzione contenenti un agente di risciacquo.

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura.

Verificare che l'apparecchiatura sia in modalità di selezione programma.

• Se la spia del sale è accesa, riempire il contenitore del sale.

• Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

• Caricare i cestelli.

• Aggiungere il detersivo.
• Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

9.1 Utilizzo del detersivo

ATTENZIONE!

Utilizzare solo detersivo specifico per lavastoviglie.

1. Premere il tasto di sgancio (A) per aprire il coperchio (C).
2. Mettere il detersivo in polvere o in pastiglie nell'apposito contenitore (B).
3. Se il programma ha una fase di prelavaggio, mettere una piccola quantità di detersivo nella parte interna della porta dell'apparecchiatura.
4. Chiudere il coperchio. Assicurarsi che il coperchio si blocchi in posizione.

9.2 Impostazione ed avvio di un programma

Funzione Auto Off

Questa funzione permette di ridurre il consumo di energia disattivando automaticamente l'apparecchiatura quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del programma.
• Dopo 5 minuti se il programma non è stato avviato.

Avvio di un programma

1. Tenere la porta dell'apparecchiatura socchiusa.

2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.

3. Premere ripetutamente Ⓜ fino a quando il display mostra il numero del programma che si desidera avviare. Il display mostrerà il numero del programma per circa 3 secondi, seguito dalla durata del programma.

• Per selezionare il programma

• Le spie delle fasi delle opzioni relative al programma MyFavourite si accendono.

1. Impostare le opzioni disponibili.
2. Chiudere la porta dell'apparecchiatura per avviare il programma.

Avvio del programma con partenza ritardata

1. Impostare un programma.
2. Premere ripetutamente finché il display indica l'intervallo desiderato per la partenza ritardata (da 1 a 24 ore).

Si accende la spia Partenza ritardata.

1. Chiudere la porta dell'apparecchiatura per avviare il conto alla rovescia.

Una volta avviato il conto alla rovescia, è possibile aumentare il ritardo ma non modificare il programma e le opzioni.

Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un programma, l'apparecchiatura si arresta. Ciò potrebbe avere degli effetti sul consumo di energia e sulla durata del programma. Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata, è necessario impostare nuovamente il programma e le opzioni.

Tenere premuti contemporaneamente e inché l'apparecchiatura entra in modalità di selezione programma.

Annullamento del programma

Tenere premuti contemporaneamente e fino a quando l'apparecchiatura passa in modalità di selezione programma.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Fine programma

Quando al termine del programma si apre la porta, l'apparecchiatura si disattiva automaticamente.

Chiudere il rubinetto dell'acqua.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Informazioni generali

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Gettare i residui di cibo più grandi nella spazzatura.
• Non prelavare le stoviglie a mano. Se necessario, utilizzare il programma prelavaggio (se disponibile) o selezionare un programma con fase di prelavaggio.

• Utilizzare sempre tutto lo spazio presente nei cestelli.

• Quando si carica l'apparecchiatura, assicurarsi che le stoviglie vengano raggiunte interamente e lavate dall'acqua rilasciata dagli ugelli del mulinello. Verificare che gli oggetti non si tocchino o coprano.

• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad es. "3 in 1", "4 in 1", "Tutto in uno"). Seguire le istruzioni riportate sulla confezione.
• Impostare il programma corretto per il tipo di carico ed il grado di sporco. Il programma ECO consente un utilizzo

più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.

10.2 Se si utilizzano sale, brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.
• In zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.
• Almeno una volta al mese, far funzionare l'apparecchiatura con un detergente adatto a tal fine.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.
• Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

10.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante attenersi alla procedura seguente:

1. Impostare il livello più alto del decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
3. Avviare il programma più breve con una fase di risciacquo. Non aggiungere il detersivo e non caricare i cestelli.
4. Una volta completato il programma, regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.

5. Regolare la quantità di brillantante rilasciata.

6. Attivare l'indicazione assenza brillantante.

10.4 Caricare i cestelli

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
  • Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni per la pulizia).
• Gettare i residui di cibo più grandi nella spazzatura.
• Ammorbidire le tracce di bruciato sulle stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Sistemare le posate e i piccoli oggetti nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore. In modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

10.5 Prima di avviare il programma

Verificare che:

• I filtri siano puliti e installati correttamente.
• Il tappo del contenitore del sale sia serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie combinate).
  • Le stoviglie siano riposte correttamente nei cestelli.
• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di estrarli dall'apparecchiatura. Le

stoviglie calde possono essere più facilmente danneggiabili.

1. Vuotare prima il cestello inferiore e quindi quello superiore.

11. PULIZIA E CURA

AVVERTENZA!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

11.1 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario e rimuoverlo.

Al termine del programma, dell'acqua potrebbe rimanere sulle pareti e sulla porta dell'apparecchiatura.

1. Estrarre il filtro (C) dal filtro (B).

2. Rimuovere il filtro piatto (A).

1. Assicurarsi che non vi siano residui di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.

2. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

1. Rimontare i filtri (B) e (C).
2. Posizionare nuovamente il filtro (B) nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

11.2 Pulizia del mulinello superiore

Si consiglia di pulire regolarmente il mulinello superiore per evitare che lo sporco ostruisca i fori.

Fori ostruiti possono causare risultati di lavaggio insoddisfacenti.

1. Estrarre il cestello superiore.
2. Per sganciare il mulinello dal cestello, premerlo verso l'alto nella direzione indicata dalla freccia inferiore e contemporaneamente ruotarlo in senso orario.

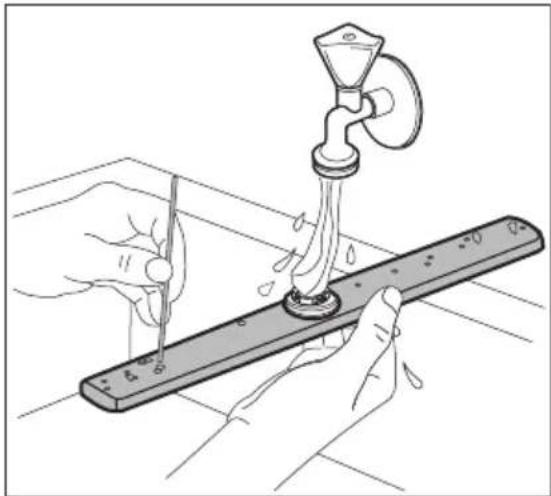

1. Lavare il mulinello sotto l'acqua corrente. Utilizzare un oggetto sottile appuntito, ad es. uno stuzzicadenti, per rimuovere i residui di sporco dai fori.

1. Per riagganciare il mulinello al cestello, premerlo nella direzione indicata dalla freccia inferiore e contemporaneamente ruotarlo in senso antiorario finché non si blocca in posizione.

11.3 Pulizia esterna

• Pulire l'apparecchiatura con un panno inumidito e morbido.
• Utilizzare solo detergenti neutri.

• Non usare prodotti abrasivi, spugnette abrasive o solventi.

11.4 Pulizia interna

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.
• Se si usano regolarmente programmi di breve durata, è possibile riscontrare depositi di grasso e calcare all'interno dell'apparecchiatura. Al fine di evitare ciò, consigliamo di eseguire programmi di lunga durata almeno due volte al mese.
• Per mantenere al meglio le prestazioni dell'apparecchiatura, si

consiglia di utilizzare un prodotto specifico per la pulizia per lavastoviglie (almeno una volta al mese). Seguire attentamente le indicazioni riportate sulle confezioni dei prodotti.

Si consiglia di seguire la "procedura di igienizzazione" dell'apparecchiatura prima e dopo una lunga assenza (ad es. per le vacanze). Seguire la "procedura di igienizzazione" descritta nel capitolo "Opzioni" (consultare "Hygiene").

12. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Prima di contattare il Centro di Assistenza Autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella.

AVVERTENZA!

Riparazioni non eseguite in modo accurato possono comportare gravi rischi per la sicurezza dell'utente. Qualsiasi tipo di riparazione deve essere eseguita da personale qualificato.

In alcuni casi il display visualizza un codice allarme.

La maggior parte dei possibili problemi possono essere risolti senza il bisogno di contattare il Centro di Assistenza Autorizzato.

Problema e codice al-larme	Possibile causa e soluzione
Non è possibile accendere l'apparecchiatura.	·Verificare che la spina sia collegata alla presa elettrica.·Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.
Il programma non si avvia.L'apparecchiatura non car-ica acqua.Il display visualizza ,10	·Controllare che la porta sia chiusa.·Se è stato impostato il ritardo, annullare l'imposta-zione o attendere il termine del conto alla rovescia.·L'apparecchiatura ha avviato la procedura di rigener-azione della resina all'interno del decalcificatore. La procedura dura all'incirca 5 minuti.• Controllare che il rubinetto dell'acqua sia aperto.• Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.• Controllare che il rubinetto dell'acqua non sia ostruito.• Controllare che il filtro nel tubo di carico non sia ostruito.• Verificare che il tubo di carico non sia attorcigliato o piegato.
L'apparecchiatura non scarica l'acqua.Il display visualizza ,20	• Controllare che lo scarico del lavello non sia ostruito.• Controllare che il filtro nel tubo di scarico non sia ostruito.• Controllare che il sistema del filtro interno non sia ostruito.• Verificare che il tubo di scarico non sia attorcigliato o piegato.
Il dispositivo antiallagamento è attivo.Il display visualizza ,30	• Chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza Autorizzato.
L'apparecchiatura si ar-resta e riparte più volte durante il funzionamento.	• È normale. Permette di ottenere risultati di pulizia ottimali e risparmiare energia.
Il programma dura troppo.	• Selezionare l'opzione TimeManager per ridurre la durata del programma.• Se è stata impostata la partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rovescia.
Il tempo residuo sul display aumenta e raggiunge qua-si il termine del programma.	• Non si tratta di un'anomalia. L'apparecchiatura fun-ziona correttamente.
Le opzioni del programma devono essere reimpostate ogni volta.	• Per salvare la configurazione preferita utilizzare l'op-zione MyFavourite.
Leggera perdita dalla porta dell'apparecchiatura.	• L'apparecchiatura non è correttamente livellata. Al-lentare o stringere i piedini regolabili (ove previsti).• La porta dell'apparecchiatura non è centrata rispetto alla vasca. Regolare il piedino posteriore (ove previsto).
La porta dell'apparecchia-tura si chiude con difficoltà.	L'apparecchiatura non è correttamente livellata. Al-lentare o stringere i piedini regolabili (ove previsti).Alcune parti di pentole e stoviglie sporgono dai ces-telli.
Tintinnio/colpi dall'interno dell'apparecchiatura.	Le pentole e le stoviglie non sono state sistemate adeguatamente nei cestelli. Fare riferimento al libret-to contenente le indicazioni per caricare il cestello.Accertarsi che i mulinelli possano girare liberamente.
L'apparecchiatura fa scat-tare l'interruttore princi-pale.	L'amperaggio è insufficiente per sopportare l'uso di più apparecchiature contemporaneamente. Verificare l'amperaggio della presa e la capacità del contatore o spegnere una delle apparecchiature in uso.Guasto elettrico interno all'apparecchiatura. Contat-tare un Centro di Assistenza Autorizzato.

Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause.

ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.

Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza Autorizzato.

Una volta controllata l'apparecchiatura, spegnerla e riaccenderla. In caso di

12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile causa e soluzione
Risultati di lavaggio insod-disfacenti.	· Fare riferimento a "Utilizzo quotidiano", "Consi-gli e suggerimenti" e al libretto contenente le indi-cazioni per caricare il cestello.· Usare programmi di lavaggio più intensi.· Pulire i mulinelli ed il filtro. Vedere il capitolo "Pulizia e cura".
Risultati di asciugatura in-soddisfacenti.	Pentole e stoviglie sono state lasciate troppo tempo all'interno dell'apparecchiatura chiusa.Brillantante assente o quantità di brillantante insufficiente. Impostare il contenitore del brillantante su un livello superiore.Gli oggetti di plastica devono essere asciugati con un panno.Per ottenere le migliori prestazioni di asciugatura,attivare l'opzione XtraDry.Si consiglia di utilizzare sempre il brillantante,anche in combinazione con pastiglie multifunzione.
Su bicchieri e stoviglie rimangono delle striaturebiancastre o striature bluastre.	La quantità di brillantante erogata è eccessiva. Regolare il livello del brillantante su una posizione inferiore.È stata utilizzata una dose eccessiva di detersivo.
Macchie e tracce di gocce d'acqua su bicchieri e stoviglie.	La quantità di brillantante erogata non è sufficiente. Regolare il livello del brillantante su una posizione superiore.La causa potrebbe essere la qualità del brillantante.
Le stoviglie sono bagnate.	Per ottenere le migliori prestazioni di asciugatura,attivare l'opzione XtraDry.Il programma non dispone di una fase di asciugatura oppure questa fase viene eseguita a bassa temperatura.Il contenitore del brillantante è vuoto.La causa potrebbe essere la qualità del brillantante.La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pastiglie multifunzione.Lasciare la porta della lavastoviglie socchiusa e attendere alcuni minuti prima di estrarre le stoviglie.
L'interno dell'apparecchiatura è bagnato.	Non si tratta di un'anomalia ma dell'umidità presente nell'aria che si condensa sulle pareti.
Insolita produzione di schiuma durante il lavaggio.	Utilizzare solo detersivi per lavastoviglie.Perdita dal contenitore del brillantante. Contattare un Centro di Assistenza Autorizzato.
Tracce di ruggine sulle pos-ate.	È presente troppo sale nell'acqua utilizzata per il lavaggio. Fare riferimento a "Decalcificatore dell'acqua".Sono state sistemate insieme posate d'argento e acciaio inossidabile. Evitare di sistemare oggetti d'argento e acciaio inossidabile uno accanto all'altro.
Sono presenti residui di detersivo all'interno del contenitore al termine del pro-gramma.	La pastiglia del detersivo si è incollata all'interno del contenitore e l'acqua non è riuscita ad eliminar-la completamente.L'acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che il mulinello non sia bloccato o ostruito.Assicurarsi che gli oggetti nei cestelli non impedis-cano l'apertura del coperchio del contenitore del detersivo.
Odori all'interno dell'appar-ecchiatura.	Fare riferimento a "Pulizia interna".
Il calcare può depositarsi su pentole e stoviglie, nella vasca o all'interno della por-ta.	Il livello di sale è basso, controllare l'indicatore di riempimento.Il tappo del contenitore del sale è lento.L'acqua di rubinetto è dura. Fare riferimento a "De-calcificatore dell'acqua".Anche le pastiglie multi-funzione usano il sale e im-postano la rigenerazione dell'ammorbidente dell'ac-qua. Fare riferimento a "Decalcificatore dell'ac-qua".Qualora i depositi di calcare rimangano, pulire l'apparecchiatura con detergenti particolarmente adatti a tal fine.Provare un detergente diverso.Contattare il produttore del detergente.
Pentole e stoviglie opache, scolorite o incrinate.	Assicurarsi di introdurre nell'apparecchiatura solo oggetti lavabili in lavastoviglie.Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.Sistemare gli oggetti delicati nel cestello superiore.

Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause.

13. DATI TECNICI

Dimensioni Larghezza/Altezza/Profondità (mm)		596 / 818-898 / 550
Collegamento elettrico 1)	Tensione (V) 200 - 240
	Frequenza (Hz) 50 / 60
Pressione dell'acqua di alimentazione	bar (minima e massima) 0.5 - 8
	MPa (minima e massima) 0.05 - 0.8
Collegamento dell'acqua	Acqua fredda o calda 2)	max. 60°C
Capacità Coperti 13
Consumo di energia Modalità Acceso (W) 5.0
Consumo di energia Modalità Spento (W) 0.10

1) Per altri valori, fare riferimento alla targhetta dei dati.

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di fonti di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici.

Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
