BOCR904/R - Cappa aspirante BOMPANI - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante
Marca	Bompani
Modello	BOCR904/R
Larghezza	90 cm
Profondità	Circa 50 cm
Altezza (Min-Max)	50-110 cm
Peso	Circa 15 kg
Alimentazione	220-240 V ~ 50 Hz
Portata massima di estrazione (m³/h)	Circa 400 m³/h
Livello di rumore (velocità massima)	Circa 65 dB(A)
Numero di velocità	3 + Intensiva
Illuminazione	Alogena o LED (a seconda della versione)
Tipo di filtro	Filtro antigrasso in alluminio, filtro al carbone opzionale
Comandi	Pulsanti elettronici
Tipo di installazione	Cappa a camino da parete
Diametro uscita aria	150 mm
Classe di efficienza energetica	A+ (stimato)
Manutenzione filtro antigrasso	Lavabile in lavastoviglie o a mano
Manutenzione filtro al carbone	Sostituire ogni 3-6 mesi se utilizzato in modalità ricircolo
Caratteristiche di sicurezza	Protezione sovraccarico motore, timer spegnimento automatico
Disponibilità ricambi	Filtri, lampadine e motore disponibili presso i centri assistenza Bompani

Domande frequenti - BOCR904/R BOMPANI

Come installo la cappa aspirante Bompani BOCR904/R?

L'installazione deve essere eseguita da un professionista qualificato. Assicurarsi di avere un'adeguata configurazione di canalizzazione o ricircolo. La cappa deve essere montata a una distanza minima di 65 cm sopra un piano cottura elettrico e 75 cm sopra un piano cottura a gas. Fare riferimento al manuale per i passaggi dettagliati.

Con quale frequenza devo pulire il filtro antigrasso?

Il filtro antigrasso in alluminio deve essere pulito ogni mese in condizioni di utilizzo normale. È lavabile in lavastoviglie o a mano con detergente delicato. Lasciarlo asciugare completamente prima di rimontarlo.

Posso utilizzare la cappa in modalità ricircolo?

Sì, la BOCR904/R può essere utilizzata in modalità ricircolo con un filtro al carbone opzionale. Il filtro al carbone deve essere sostituito ogni 3-6 mesi per mantenere l'efficienza.

Che tipo di lampadina utilizza la cappa?

La cappa utilizza tipicamente lampadine alogene (G4, 12V, 20W) o LED (a seconda della versione). Controllare il manuale per il tipo esatto e la procedura di sostituzione.

Perché la mia cappa è rumorosa?

Il rumore può aumentare se i filtri sono intasati, la canalizzazione è ostruita o la cappa non è installata correttamente. Pulire i filtri e assicurarsi che il condotto sia libero da ostacoli. Se il rumore persiste, contattare il servizio clienti.

Come si resetta l'allarme di saturazione del filtro?

Dopo aver pulito o sostituito i filtri, tenere premuto il pulsante dell'allarme filtro (solitamente contrassegnato con un'icona del filtro) per 3-5 secondi finché l'indicatore non si azzera. Consultare il manuale per i passaggi esatti.

Qual è la portata massima di estrazione?

La portata massima di estrazione è di circa 400 m³/h ad alta velocità. Le prestazioni effettive possono variare in base alla lunghezza del condotto e alle condizioni di installazione.

Posso installare la cappa senza condotto?

Sì, la cappa supporta la modalità ricircolo. È necessario acquistare un kit filtro al carbone separatamente e installarlo secondo le istruzioni. La cucina deve essere ben ventilata.

La cappa ha una garanzia?

Bompani offre una garanzia standard di 2 anni dalla data di acquisto. Registrare il prodotto online per estendere la garanzia. Conservare la ricevuta di acquisto.

Cosa devo fare se la cappa non si accende?

Innanzitutto, controllare l'alimentazione e l'interruttore automatico. Assicurarsi che la spina sia collegata saldamente. Se ancora non funziona, il motore o la scheda di controllo potrebbero essere difettosi. Contattare il servizio clienti Bompani per la riparazione.

MANUALE UTENTE BOCR904/R BOMPANI

Istruzioni per l'installazione, l'uso, la manutenzione

Instruction manual

GB

di usare il nuovo apparecchio, leggete at-

tentamente le istruzioni dell'uso. Esse contengono informazioni importanti per la Vostra sicurezza ed anche per la manutenzione dell'apparecchio.

• La cappa aspirante è conforme alle norme di sicurezza.
• Le riparazioni devono essere eseguite solo da personale autorizzato.
• L'apparecchio non è destinato ad essere usato da persone (bambini compresi) le cui capacità fi siche, sensoriali o mentali, siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto benefici ciare, attraverso l'intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l'uso dell'apparecchio.
• La cappa aspirante può essere utilizzata per il funzionamento ad espulsione d'aria ed a ricircolo d'aria.
• Montare la cappa aspirante sempre centrata sopra il piano di cottura.
• Se le istruzioni di installazione del dispositivo di cottura a gas, indicano che è necessaria una distanza maggiore di 65 cm fra i fornelli elettrici ed il bordo inferiore della cappa aspirante, è fondamentale tenerne conto.
• Sopra un focolari per combustibili solidi, dal quale può derivare un pericolo d'incendio (es. scintille), il montaggio della cappa aspirante è consentito solo se il focolare è dotato di una copertura chiusa non smontabile e se contemporaneamente vengono osservate le pertinenti norme nazionali.
• Questa limitazione non è valida per le cucine a gas e per i piani cottura a gas.
• Non usare mai la cappa aspirante senza fi itro.

AVVERTENZE PER APPARECCHI DI COTTURA A GAS

Nel montaggio dei fornelli a gas non usare tutti i fornelli contemporaneamente al massimo carico termico per un periodo prolungato (max. 15 minuti), altrimenti sussiste il pericolo di scottature, se si tocca la superfi cie dell'involucro o pericolo di danni alla cappa aspirante.

• Nell'uso della cappa aspirante sopra un piano di cottura a gas, i caso d'utilizzo contemporaneo di tre o più fornelli, la cappa aspirante deve funzionare al massimo dell'aspirazione.
• Distanza minima per i fornelli a gas fra bordo superiore della griglia di appoggio pentole e bordo inferiore della cappa aspirante 650 mm.

SMALTIMENTO RIFIUTI

• Questa direttiva defi nisce le norme per la raccolta ed il riciclaggio degli apparecchi dismessi valide su tutto il territorio dell'Unione Europea.
• Questo apparecchio dispone di contrassegno ai sensi della direttiva europea 2002/96/CE in materia di apparecchi elettrici ed elettronici (waste electrical and electronic equipment - WEEE).

ALLACCIAMENTO ELETTRICO

Per il collegamento diretto alla rete, è necessario prendere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione.

La spina deve essere accessibile dopo l'installazione.

ATTENZIONE! Se il cavo di alimentazione viene danneggiato per la sua sostituzione rivolgersi alla casa costruttrice oppure a personale tecnico autorizzato. La cappa è conforme alle norme CEE sulla schermatura contro i radio disturbi.

ATTENZIONE! Se la sensibilità del Touch-Screen risultasse bassa, invertire la polarità di alimentazione (girare la spina o invertire i cavi BLU-MARRONE sulla morsettiera di collegamento alla rete elettrica).

Fig 1

MONTAGGIO DELLA CAPPA ASPIRANTE

Per il corretto montaggio della cappa aspirante alla parete seguire le istruzioni:

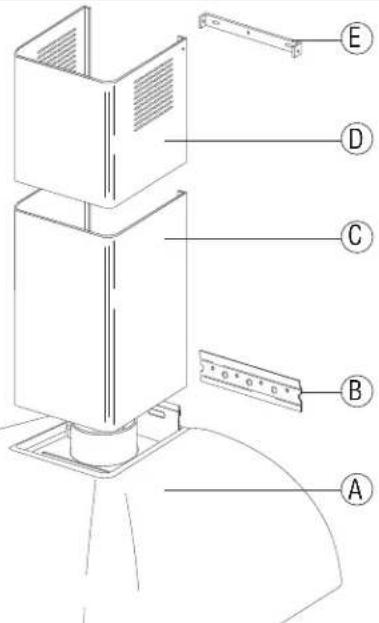

1 Posizionare la staffa A sulla parete effettuando i quattro fori previsti, quindi fissarla con le viti X e gli stop Y forniti in dotazione (fig.2).

Fig 3

2 Posizionare la cappa agganciandola alla staffa A precedentemente installata, quindi regolarne la centratura sopra la cottura, quindi fi ssarla conle viti X (fi g.3)

A questo punto si può procedere al montaggio del camino:

1 Posizionare la parte del camino C alla cappa, fissandolo con le viti Z forniti in dotazione (fi g.4).

2 Posizionare la staffa E all'altezza desiderata tramite le apposite viti X e gli stop Y forniti in dotazione (fi g.4).

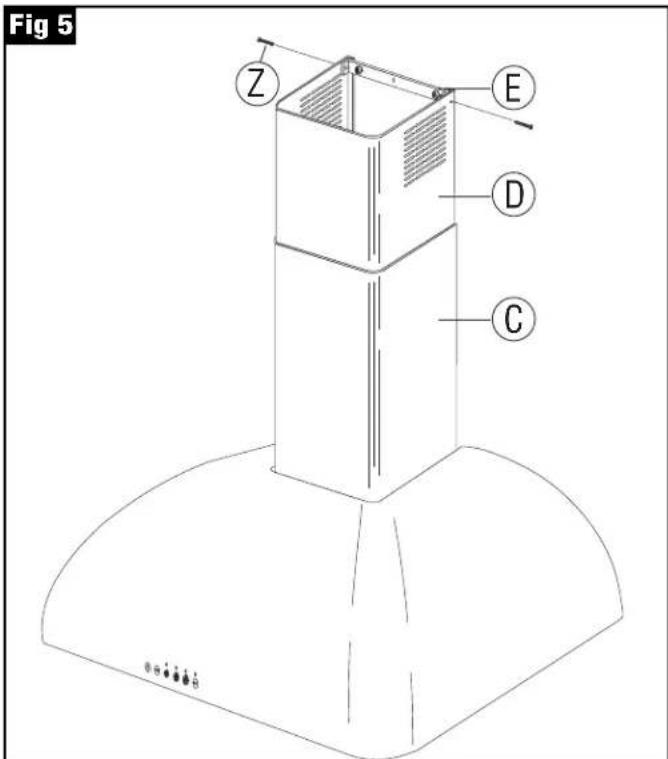

3 Ancorare il camino D alla staffa E con le viti Z forniti in dotazione e sulla parte C ad incastro (fi g.5).

ENZIONE! Per qualsiasi informazione rivolgersi alla casa costruttrice.

FUNZIONAMENTO

- a scarico d'aria:

L'aria non deve essere scaricata in un condotto utilizzato per evacuare i fumi di scarico prodotti da combustione di gas o altri combustibili (non si applicano agli apparecchi che si limitano a scaricare nuovamente l'aria nel locale).

Quando la cappa da cucina funziona contemporaneamente ad altri apparecchi che non sono alimentati con elettricità, la pressione negativa del locale non deve superare i 4 Pa (4x10-5 bar).

Il locale deve disporre di suffi ciente ventilazione quando la cappa di cucina è utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili (non si applica agli apparecchi che si limitano a scaricare nuovamente l'aria nel locale).

Se l'aria di alimentazione non è suffi ciente, sussiste pericolo d'intossicazione a causa di ritorno di gas combusti.

Una cassetta murale di alimentazione/scarico dell'aria da sola non garantisce il rispetto del valore limite.

Nota: Nella stima si deve considerare sempre il bilancio totale dell'areazione dell'abitazione. Questa regola non si applica per il funzionamento di apparecchi di cottura, p. es. piano di cottura e cucina a gas.

Se la cappa aspirante viene usata in funzionamento a ricircolo d'aria - con fi ltro a carbone attivo -, questo uso è consentito senza limitazioni.

- a ricircolo d'aria con fi Itro a carboni attivi:

A questo scopo è necessario montare un fi ltro a carbone attivo (vedi capitolo "Filtri e manutenzioni").

Potete acquistare presso il fornitore specializzato il set di montaggio completo ed i fi ltri di ricambio.

La ventola della cappa aspirante aspira vapori di cottura, li invia attraverso il fi ltro anti grasso ed il fi ltro a carbone attivo e li immette di nuovo depurati nella cucina. Il fi ltro trattiene i componenti grassi dei vapori di cottura.

Il fi ltro a carboni attivi fi ssa gli odori.

Se non si monta un fi ltro a carbone attivo, non possono essere fi ssati gli odori dei vapori di cottura.

AVVIAMENTO

Scheda elettronica gestisce il funzionamento della cappa aspirante. Agendo sui tasti di tipo "Touch" è possibile: accendere e spegnere i led di illuminazione, regolare la velocità di aspirazione della cappa (3 possibili velocità selezionabili) in manuale o in automatico.

ACCENZIONE E SPEGNIMENTO LUCE

La scheda elettronica permette l'accensione e spegnimento della luce a led collegata alla scheda per l'illuminazione del piano cottura.

Per accendere la luce toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep e la luce si accende.

REGOLAZIONE DELLA VELOCITÀ DI ASPIRAZIONE MANUALE

La scheda elettronica permette di regolare in maniera manuale 3 diverse velocità di aspirazione per la cappa.

Per regolare l'aspirazione alla velocità 1 toccare breve-

mente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, il led 1 si accende (mentre i led 2, led 3 se accesi si spengono) e la velocità di aspirazione passa a 1 (velocità minima).

Per regolare l'aspirazione alla velocità 2 toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, i led 1 e led 2 si accendono (mentre il led 3 se acceso si spegne) e la velocità di aspirazione passa a 2 (velocità media).

Per regolare l'aspirazione alla velocità 3 toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, i led 1, led 2 e led 3 si accendono e la velocità di aspirazione passa a 3 (velocità massima).

Per spegnere l'aspirazione toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, tutti i led si spengono e l'aspirazione si spegne.

REGOLAZIONE AUTOMATICA DELLA VELOCITÀ DI ASPIRAZIONE IN BASE ALLA TEMPERATURA

La scheda elettronica permette di regolare in maniera automatica 3 diverse velocità di aspirazione per la cappa in base alla temperatura rilevata dalla sonda di temperatura presente all'interno della cappa aspirante.

Per regolare in maniera automatica, in base alla temperatura, la velocità di aspirazione, in stato di OFF dell'aspirazione, toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep e il led 4 comincia a lampeggiare secondo la sequenza 2 lampeggi – pausa - 2 lampeggi - pausa.

Da questo istante la velocità di aspirazione viene automaticamente regolata dalla scheda elettronica in base alla temperatura percepita dalla sonda collegata alla scheda secondo la seguente tabella:

1. Temperatura inferiore a 50C°: Aspirazione OFF;

2. Temperatura tra 50°C e 60°C: Velocità 1;

3. Temperatura tra 60°C e 70°C: Velocità 2;

Temperatura superiore a 70°C: Velocità 3.

Per disabilitare la regolazione automatica dell'aspirazione toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, ed il led relativo fi nisce di lampeggiare e si spegne.

TIMER DI SPEGNIMENTO AUTOMATICO

La scheda elettronica permette di impostare un timer di spegnimento automatico aspirazione o luci. Per attivare il timer, toccare brevemente il tasto relativo quando almeno una tra luci e velocità di aspirazione risultano

attivate, nello stesso istante l'emettitore sonoro emette un beep e il led 4 comincia a lampeggiare secondo la sequenza lampeggio – pausa – lampeggio – pausa.

Da questo istante il timer si avvia e trascorsi 15 min. luci e aspirazione si spengono.

Per disabilitare il timer di spegnimento automatico toccare brevemente il tasto con il simbolo relativo nello stesso istante l'emettitore sonoro emette un beep, ed il led relativo fi nisce di lampeggiare e si spegne.

ENZIONE! A causa della progressiva saturazione con residui grassi, l'infi ammabilità aumenta e il funzionamento della cappa aspirante può essere pregiudicato.

ENZIONE! Pulendo tempestivamente i fi ltri metallici si previene il pericolo d'incendio, che può essere causato da un accumulo di calore durante la frittura o l'arrosto.

Non preparare alimenti fl ambè sotto la cappa di cucina.

Fig 7

Il lavaggio può essere effettuato ogni tre mesi ed eseguito nella lavastoviglie. Nel lavaggio è possibile una lieve alterazione del colore. Quando si lavano fi Itri metallici, pulire anche i depositi di grasso sulle pareti accessibili della carcassa.

ENZIONE! Non lavare i fi ltri metallici molto sporchi insieme alle stoviglie. Per il lavaggio a mano, fare ammorbidire i fi ltri grassi per più ore in una soluzione di lavaggio bollente. Poi spazzolare, sciacquare bene con acqua pulita e fare sgocciolare.

SMONTAGGIO E MONTAGGIO DEI FILTRI METALLICI:

• Premere le maniglie dei fi Itri (fi g. 7 pos. 1) poi sganciare ruotandoli verso il basso (fi g. 7 pos. 2) dopo di che toglierli;
• Pulire i fi Itri (vedi pulizia dei fi Itri metallici);
• Inserire di nuovo i fi ltri facendo le operazioni inverse.

PULIZIA FILTRO A CARBONE ATTIVO DOVE PREVISTO:

Il lavaggio può essere effettuato ogni tre mesi ed eseguito nella lava- stoviglie.

Nel lavaggio è possibile una lieve alterazione del colore.

'ENZIONE! Per la pulizia ed il montaggio del fi ltro al carbone attivo rivolgersi alla casa costruttrice.

PULIZIA:

La pulizia della cappa è necessaria per evitare un pericolo d'incendio e per assicurarsi un funzionamento ottimale. Per pulire la cappa aspirante usare un soluzione di acqua e detersivo ben calda, oppure detergente per vetri delicato. Non rimuovere lo sporco secco aderente graffi andolo, ma ammorbiditelo con un panno umido. Non usare prodotti abrasivi o spugne.

ERTENZA! Non usare alcool (spirito) sulle superfi ci di plastica, si potrebbero formare zone opache.

ENZIONE! Arieggiare suffi cientemente la cucina, non usare fi amme libere.

Pulire i tasti di comando solo con una soluzione di acqua e detersivo delicato e con panno morbido, umido.

Per i tasti di comando non usare un pulitore per acciaio inox.

SUPERFICI IN ACCIAIO INOX:

Usare detergente per acciaio inox delicato, non abrasivo. Pulire strofinando solo nel senso della lucidature. Non pulire le superfi ci in acciaio inox con spugne dure, ne con detergenti contenenti sabbia, soda, acido o cloruro.

CENTRI ASSISTENZA TECNICA

Per Assistenza Tecnica Autorizzata e Ricambi Originali rivolgersi al numero unico*

Numero unico

848 99 87 03

Oppure visitare il sito www.bompani.it

* al costo massimo di 2 centesimi di euro al minuto (iva inclusa) anche da cellulare.

CONDIZIONI DI GARANZIA

Le Condizioni di Garanzia sono consultabili sul nostro sito www.bompani.it

Fox spa di R. Bompani & C

via Emilia Est 1465

41122 Modena - Italia
