Tipo di prodotto	Ventilatore a colonna
Modello	AR5D41PRW
Marca	Ardes
Alimentazione	220-240 V ~ 50/60 Hz
Consumo energetico	50 W
Impostazioni velocità	3 velocità (bassa, media, alta)
Oscillazione	Sì, 90° orizzontale
Timer	Sì, fino a 7 ore
Telecomando	Sì, incluso
Flusso d'aria	Circa 50 m³/min
Livello di rumore	≤ 60 dB (alla massima velocità)
Altezza	140 cm
Diametro base	35 cm
Peso	4,5 kg
Materiale	Plastica ABS, asta metallica
Grado di protezione	IP20
Caratteristiche di sicurezza	Protezione da surriscaldamento, interruttore di spegnimento per ribaltamento
Istruzioni per la pulizia	Pulisci con un panno umido; non immergere in acqua
Parti di ricambio	Disponibili presso il servizio clienti Ardes
Riparabilità	Riparabile da un tecnico qualificato; contatta Ardes
Garanzia	2 anni

Domande frequenti - AR5D41PRW ARDES

Come si pulisce il ventilatore?

Per prima cosa, scollega il ventilatore. Usa un panno morbido e umido per pulire la griglia e le pale. Non usare prodotti chimici aggressivi né immergere il ventilatore in acqua. Assicurati che il ventilatore sia completamente asciutto prima di riutilizzarlo.

Come si assembla il ventilatore?

Fissa la base all'asta usando le viti fornite. Quindi collega il motore all'asta, seguito dalla pala del ventilatore e dalla griglia anteriore. Fissa la griglia con l'anello di bloccaggio. Consulta il manuale per i passaggi dettagliati.

Come si usa il telecomando?

Inserisci due batterie AAA (non incluse) nel telecomando. Puntalo verso il ricevitore del ventilatore. Premi il pulsante di accensione per accendere/spegnere, i pulsanti della velocità per regolare e il pulsante di oscillazione per avviare/fermare l'oscillazione.

Perché il ventilatore non oscilla?

Assicurati che il pulsante di oscillazione sul telecomando o sul pannello di controllo sia premuto. Se ancora non funziona, controlla che il ventilatore sia su una superficie piana e che il meccanismo di oscillazione non sia bloccato. Se il problema persiste, contatta il servizio clienti Ardes.

Il ventilatore emette un forte rumore. Cosa devo fare?

Controlla che il ventilatore sia su una superficie stabile e piana. Stringi tutte le viti e assicurati che la pala non tocchi la griglia. Se il rumore continua, potrebbe indicare un problema al motore; contatta Ardes per assistenza.

Come si imposta il timer?

Premi ripetutamente il pulsante del timer sul telecomando o sul pannello di controllo per scorrere le durate disponibili (ad esempio, 1, 2, 4, 7 ore). Il ventilatore si spegnerà automaticamente dopo il tempo impostato.

C'è una caratteristica di sicurezza se il ventilatore si ribalta?

Sì, il ventilatore ha un interruttore di spegnimento per ribaltamento che interrompe automaticamente l'alimentazione se il ventilatore viene rovesciato, prevenendo incidenti.

Come devo conservare il ventilatore quando non lo uso?

Pulisci il ventilatore e lascialo asciugare. Riponilo nella scatola originale o coprilo con un panno. Conservalo in un luogo fresco e asciutto, lontano dalla luce solare diretta.

Qual è il consumo energetico del ventilatore?

Il ventilatore consuma circa 50 watt alla massima velocità, rendendolo efficiente dal punto di vista energetico.

Il ventilatore è coperto da garanzia?

Sì, il ventilatore Ardes AR5D41PRW è coperto da una garanzia di 2 anni. Per richieste di garanzia, contatta il rivenditore o il servizio clienti Ardes con la prova d'acquisto.

MANUALE UTENTE AR5D41PRW ARDES

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati.

I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

Se il cavo di alimentazione dovesse essere danneggiato, deve essere sostituito solamente presso i centri di assistenza autorizzati dal costruttore.

Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere le griglie di protezione.

ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione.

Istruzioni importanti da conservare per riferimenti futuri.

I bambini NON devono giocare con il dispositivo.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente concepito; qualsiasi impiego non conforme alle indicazioni contenute nel presente manuale è da considerarsi improprio e pericoloso. Il produttore non può essere ritenuto responsabile per eventuali danni derivanti da utilizzo improprio e/o irragionevole.

Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l'accensione, la combustione si propaga nell'aria).

Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, etc.) non devono essere lasciati alla portata di bambini o incapaci in quanto rappresentano potenziali fonti di pericolo.

L'installazione/assemblaggio del dispositivo dovrà essere effettuata/o secondo le prescrizioni del costruttore. Una errata procedura può causare danni a persone, animali o cose, per i quali il costruttore non può essere ritenuto responsabile.

Posizionare ed utilizzare l'apparecchio su un piano d'appoggio orizzontale e stabile.

Prima di utilizzare l'apparecchio verificare visivamente l'integrità del medesimo e del suo cavo di alimentazione. In caso di dubbi rivolgersi a personale qualificato.

Prima di alimentare l'apparecchio accertarsi che i suoi dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica e che la presa sia idonea al terminale del cavo di cui l'apparecchio è dotato.

Verificare che l'impianto elettrico utilizzato per l'alimentazione sia dotato delle adeguate protezioni a norma delle leggi in vigore.

NON alimentare l'apparecchio mediante prese multiple.

Evitare se possibile l'impiego di adattatori e/o prolunghe; qualora il loro impiego si rendesse indispensabile utilizzare esclusivamente materiale conforme alle vigenti norme di sicurezza e nel rispetto dei parametri elettrici degli adattatori in questione.

L'apparecchio non deve essere acceso mediante temporizzatori esterni e/o altri dispositivi di controllo remoto non espressamente previsti dal presente manuale.

NON utilizzare né conservare il dispositivo in prossimità di fonti di calore localizzate (caloriferi, stufe etc.).

NON immergere l'apparecchio in acqua o altri liquidi; in caso di caduta accidentalmente in acqua NON cercare di recuperarlo ma innanzitutto scollegare immediatamente il cavo di alimentazione dalla presa elettrica.

Utilizzando l'apparecchio per la prima volta, assicurarsi di aver tolto ogni etichetta o foglio di protezione che ne impedisca il corretto funzionamento.

Collegare e scollegare il cavo di alimentazione con le mani asciutte e reggendolo saldamente.

Prima di inserire la spina nella presa di corrente assicurarsi che il pulsante di avviamento dell'apparecchio sia in posizione "OFF" (spento).

Svolgere sempre totalmente il cavo di alimentazione onde evitare surriscaldamenti, evitare in ogni caso di tenderlo (non tirarlo, strattonarlo, né utilizzarlo per trascinare il dispositivo cui è collegato).

Evitare di posizionare il cavo di alimentazione su superfici abrasive o taglienti o comunque in posizioni dove può essere facilmente danneggiato.

NON ostruire né totalmente né parzialmente le prese d'aria né inserirvi oggetti all'interno.

Durante il funzionamento non toccare il dispositivo con parti del corpo bagnate o umide, in ogni caso si consiglia di interporre fra se e il piano di appoggio un elemento isolante (ad esempio indossando scarpe con suola in gomma).

Durante l'uso l'apparecchio deve essere tenuto a distanza di sicurezza da qualsiasi oggetto e/o sostanza infiammabile o potenzialmente esplosiva.

In caso di funzionamento anomalo o di anomalie durante il funzionamento spegnere subito l'apparecchio, scollegarlo dall'alimentazione, verificare le cause delle anomalie riscontrate eventualmente con l'aiuto di personale qualificato. Evitare in ogni caso di effettuare operazioni non previste dal presente manuale d'uso (come smontarlo e/o modificarlo).

Ricordarsi di scollegare sempre il cavo di alimentazione del dispositivo per periodi di inutilizzo prolungati, prima di riporlo e prima di effettuare qualsiasi operazione di pulizia o manutenzione.

Conservare e utilizzare l'apparecchio esclusivamente in ambienti interni o in ogni caso protetto da agenti atmosferici come pioggia, irraggiamento diretto del sole o polvere.

L'apparecchio non è progettato per l'uso o la conservazione in esterno.

La pulizia e manutenzione del dispositivo NON deve essere effettuata da bambini senza la supervisione di un adulto.

Prima di scollegare l'apparecchio spegnerlo mediante l'apposito comando sul pannello di controllo.

Allorché si decida di non utilizzare più un apparecchio di questo tipo, si raccomanda di rendere innocue quelle parti dell'apparecchio che possono costituire un pericolo per le persone o di smaltirle compatibilmente con le normative vigenti in merito.

NON alimentare il dispositivo senza prima averlo correttamente assemblato seguendo le istruzioni del presente manuale.

Posizionare l'apparecchio ad una adeguata distanza da oggetti o pareti circostanti in modo tale che il suo funzionamento non possa essere causa di danni accidentali.

NON utilizzare il dispositivo in prossimità di fornelli a gas o fiamme libere in generale.

NON utilizzare il dispositivo in prossimità di tende o tessuti liberi.

NON appendere il ventilatore ad una parete od al soffitto salvo tale modalità di installazione non sia espressamente prevista e spiegata nel presente manuale.

NON coprire in alcun modo il dispositivo durante il funzionamento.

NON inserire oggetti o parti del corpo nella griglia di protezione della ventola.

NON lasciare l'apparecchio incustodito per lunghi periodi durante il funzionamento.

NON rimanere esposti per lunghi periodi al flusso d'aria generato dal dispositivo in funzione, può provocare danni alla salute.

Se il ventilatore deve essere immagazzinato per lungo tempo e non usato regolarmente, riporre il ventilatore nel suo imballo originale e metterlo in un luogo secco ed asciutto. Quando lo si usa per la prima volta dopo un lungo periodo di inutilizzo, controllare che il ventilatore sia pulito e che le pale del motore girino liberamente (a dispositivo non alimentato) senza alcun freno.

AVVERTENZE PER LE BATTERIE:

1. TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

L'ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall'ingestione. Consultare immediatamente un medico.

1. Non permettere ai bambini di sostituire le batterie.

2. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e -) marcate sulle batterie e sull'apparecchio.

3. Le batterie non devono essere messe in cortocircuito.

4. Non caricare le batterie.

5. Non forzare la scarica delle batterie.

6. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo o di diversi produttori.

7. Le batterie scariche devono essere rimosse immediatamente dall'apparecchio e smaltite correttamente, secondo le leggi in vigore.

8. Non scaldare le batterie e non esporle a fonti di calore.

9. Non saldare direttamente le batterie.

10. Non smontare le batterie.

11. Non deformare le batterie.

12. Non buttare e non smaltire le batterie nel fuoco.

13. Non mettere a contatto con l'acqua o l'umidità, in particolare nel caso in cui il contenitore della batteria dovesse essere danneggiato.

14. Non incapsulare e non modificare le batterie.
15. Conservare le batterie non utilizzate nel loro imballaggio originale lontano da oggetti metallici. Se già rimosse dall'imballaggio, non mischiare o mescolare le batterie.
16. Se si intende non utilizzare l'apparecchio per un periodo di tempo prolungato, rimuovere le batterie.
17. Pulire i contatti delle batterie e quelli dell'apparecchio prima di inserire le batterie.
18. In caso di perdite dalle batterie, evitare qualsiasi contatto con il materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.

1. Viti e rondelle
2. Peso della base
3. Base
4. Asta inferiore
5. Asta superiore
6. Pannello comandi
7. Corpo motore
8. Albero motore
9. Griglia posteriore
10. Ghiera di fissaggio griglia posteriore
11. Ventola
12. Ghiera di fissaggio ventola
13. Anello di chiusura
14. Griglia anteriore
15. Vite e dado di sicurezza
16. Telecomando

Assemblaggio

1. Posizionare il peso della base (2) sotto alla base (3) in modo che i 4 fori coincidano.
2. Posizionare l'asta inferiore (4) sulla base (3) in modo che i fori coincidano.
3. Inserire le viti e le rondelle (1) nei 4 fori presenti sotto al peso della base (2) avendo cura di tenere l'asta inferiore (4) in posizione e stringere saldamente. Capovolgere la base con il peso e l'asta inferiore fissate.
4. Inserire l'asta superiore (5) nell'asta inferiore (4) e fissarla ruotandola in senso orario sino a fine corsa
5. Svitare la ghiera di fissaggio ventola (12) dall'albero motore (8) ruotandola in senso orario
6. Svitare la ghiera di fissaggio della griglia posteriore (10) dall'albero motore (8) ruotandola in senso antiorario.
7. Inserire la griglia posteriore (9) sull'albero motore (8) in modo che i tre pin di incastro si inseriscano nei relativi fori della griglia posteriore.
   Avvitare la ghiera di fissaggio della griglia posteriore (10) ruotandola in senso orario.
8. Inserire la ventola (11) sull'albero motore (8) e fissarla ruotando in senso antiorario l'apposita ghiera di fissaggio (12).
9. Allentare la vite di sicurezza (15) dell'anello di chiusura (13) e posizionarlo sulla griglia posteriore (9).
10. Posizionare la griglia anteriore (14) su quella posteriore (9) in modo che il logo sulla borchia centrale sia in posizione orizzontale parallela al pavimento e in modo che l'anello la agganci.
11. Trovata la giusta posizione stringere la vite di sicurezza (15)

Istruzioni d'uso

Posizionare il ventilatore su una superficie piana, asciutta e stabile ed inserire la spina del ventilatore in una presa di corrente adeguata; il ventilatore emetterà un suono “BIP” e l'indicatore luminoso (1) si accende sul pannello comandi.

Il ventilatore è comandabile sia dal pannello comandi (6) posto sull'asta superiore (5) sia telecomando (16) fornito in dotazione.

Batterie

Il telecomando viene fornito con batteria CR2025 3V; rimuovere la plastica protettiva dal vano batteria del telecomando prima dell'utilizzo.

Quando la batteria è esaurita, essa deve essere sostituita con una dello stesso tipo.

Per rimuovere la batteria, seguire i disegni riportati sul retro del telecomando.

Rimuovere le batterie dall'apparecchio prima del suo smaltimento. Lo

smaltimento delle batterie deve avvenire negli appositi contenitori.

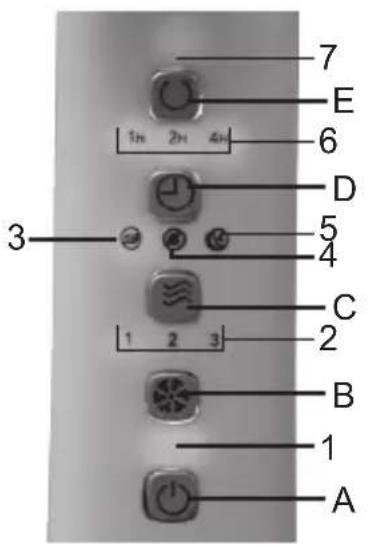

TelecomandoPannello comand

Pulsanti:

A. On/Off
B. Velocità
C. Modo di funzionamento
D. Timer
E. Oscillazione

Indicatori luminosi:

1. Indicatore di funzionamento
2. Velocità: minima (1), media (2), massima (3)
3. Modo di funzionamento normale
4. Modo di funzionamento naturale
5. Modo di funzionamento notturno
6. Timer
7. Oscillazione

Pulsante ON/OFF (A):

• Premere il pulsante On/Off una volta per accendere il ventilatore: il ventilatore si accenderà e comincerà a funzionare alla velocità minima e in modalità normale. I relativi indicatori si accendono sul panello comandi.
• Premere il pulsante On/Off a prodotto acceso per spegnerlo.

Pulsante VELOCITA' (B):

- A ventilatore acceso, premere il pulsante velocità per selezionare la velocità desiderata a scelta tra minima, media e massima. Il relativo indicatore luminoso (2) si accende sul pannello comandi.

Pulsante MODO DI FUNZIONAMENTO (C):

• Premere il pulsante modo di funzionamento per selezionare la modalità desiderata a scelta tra normale, naturale e notturna).
• Se la modalità di funzionamento normale è selezionata, il relativo

indicatore luminoso (3) si accende sul pannello comandi e l'apparecchio funzionerà seguendo la velocità impostata.

• Se la modalità di funzionamento naturale è selezionata, il relativo indicatore luminoso (4) si accende sul pannello comandi e l'apparecchio inizierà a simulare una brezza naturale.
• Se la modalità di funzionamento notturna è selezionata, il relativo indicatore luminoso (5) si accende sul pannello comandi e l'apparecchio inizierà a simulare una brezza leggera adatta alla notte.
• Se la modalità di funzionamento naturale o notturna è attiva la selezione delle velocità è ininfluente.

Pulsante TIMER (D):

• Premere il pulsante timer a ventilatore acceso per programmare lo spegnimento differito del ventilatore in un intervallo tra 1 ora e 7 ore dal momento della programmazione. Ad ogni pressione il tempo aumenta di 1 ora e i relativi indicatori luminosi (6) si accendono sul pannello comandi. Quando tutti gli indicatori luminosi (6) sono spenti significa che il timer non è stato impostato e che il prodotto funzionerà in modo continuo fino allo spegnimento manuale.
• Per disattivare la funzione timer premere questo pulsante fino a che tutti gli indicatori luminosi (6) sono spenti sul pannello comandi oppure spegnere manualmente il ventilatore.

Pulsante OSCILLAZIONE (E):

• Premere il pulsante oscillazione per attivare l'oscillazione automatica del ventilatore da destra a sinistra. Il relativo indicatore luminoso (7) si accende sul pannello comandi
• Premere nuovamente il pulsante oscillazione per disattivare l'oscillazione automatica. L'indicatore luminoso (7) si spegne sul pannello comandi.

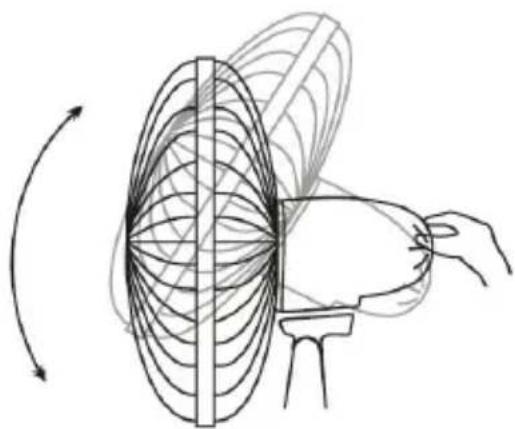

INCLINAZIONE VERTICALE

E' possibile orientare la testa del ventilatore in senso verticale scegliendo l'angolo desiderato. E' sufficiente regolare la testa del ventilatore muovendola delicatamente verso l'alto o verso il basso secondo l'inclinazione desiderata.

Prima di eseguire le normali operazioni di pulizia spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica.

NON SMONTARE il ventilatore: questo ventilatore non è smontabile.

Per la pulizia esterna utilizzare un panno soffice ed asciutto.

NON immergere il ventilatore in acqua, né spruzzarlo con liquidi di alcun tipo.

NON utilizzare solventi o altri prodotti chimici per la pulizia.

Quando non utilizzato, dopo la pulizia conservare il ventilatore in un luogo asciutto.

Smaltimento

BATTERIE - Rimuovere le batterie dall'apparecchio prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute.

Per rimuovere le batterie, seguire le indicazioni delle Istruzioni d'uso.

SMALTIMENTO

Informazione agli utenti: ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

GARANZIA

Condizioni

La garanzia ha validità 24 mesi dalla data d'acquisto.

La presente garanzia è valida solo se viene correttamente compilata ed accompagnata dallo scontrino fiscale che ne prova la data di acquisto.

L'apparecchio deve essere consegnato esclusivamente presso un nostro Centro Assistenza autorizzato.

Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.

Viene comunque garantita l'assistenza (a pagamento) anche a prodotti fuori garanzia.

Il consumatore è titolare dei diritti applicabili dalla legislazione nazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.

La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso improprio dell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'apposito libretto istruzioni.

Limitazioni

Ogni diritto di garanzia e ogni nostra responsabilità decadono se l'apparecchio è stato:

-Manomesso da parte di personale non autorizzato.

-Impiegato, conservato o trasportato in modo improprio.

Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni.

Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, Vi consigliamo di telefonare al rivenditore di zona.
