Tipo di prodotto	Fornello a gas con forno e piano cottura
Marca	Indesit
Modello	KN1G2S(W)/I
Dimensioni del forno (AxLxP)	34 x 39 x 38 cm
Volume del forno	50 L
Misure utili del vano forno	Larghezza 42 cm, profondità 44 cm, altezza 18 cm
Bruciatori del piano cottura	3 bruciatori: Rapido (R) 3.00 kW, Semi-rapido (S) 1.90 kW, Ausiliario (A) 1.00 kW
Potenza bruciatore forno	2.80 kW
Tipi di gas supportati	Gas liquido (GPL) e gas naturale (Metano)
Pressioni di alimentazione (GPL)	Nominale 28-30 mbar, Min 20 mbar, Max 35 mbar
Pressioni di alimentazione (Gas naturale)	Nominale 20 mbar, Min 17 mbar, Max 25 mbar
Tensione e frequenza di alimentazione	Vedi targhetta dati (tipicamente 230 V ~ 50 Hz)
Tipo di accensione	Accensione manuale o elettronica (a seconda del modello)
Dispositivi di sicurezza	Dispositivo di sicurezza per spegnimento fiamma sui bruciatori del piano cottura e forno (se presente)
Intervallo di temperatura del forno	Min 140°C a Max 250°C
Luce del forno	25 W, attacco E14, 230 V
Timer	Timer meccanico con cicalino (su alcuni modelli)
Scompartimento inferiore	Cassetto portaoggetti con strato di protezione scorrevole
Pulizia	Usare detergente delicato; evitare prodotti abrasivi; pulire il vetro della porta del forno con detergente non abrasivo
Accessori	Griglie del forno, teglia per grassi, girarrosto (se presente)
Requisiti di installazione	Ventilazione dell'ambiente, parete non infiammabile, minimo 200 mm da armadi, 420 mm da pensili (700 mm se infiammabili)
Collegamento gas	Tubo flessibile in gomma o acciaio; lunghezza max tubo 1500 mm (gomma) o 2000 mm (acciaio)
Sostituzione ugelli	Sì, possibile per conversione a diverso tipo di gas; utilizzare chiave a bussola da 7 mm
Riparabilità	Contattare il centro assistenza autorizzato per le riparazioni; non tentare di riparare da soli
Certificazioni	Direttive CE: Bassa Tensione, EMC, Gas, RAEE, Modalità Stand-by/Off

Domande frequenti - KN1G2S(W)/I INDESIT

Come accendo i bruciatori del piano cottura?

Avvicinare una fiamma o un accendino al bruciatore, premere e girare la manopola corrispondente in senso antiorario fino alla posizione di fiamma massima. Se il modello è dotato di accensione elettronica, premere il pulsante di accensione o la manopola stessa fino a quando il bruciatore si accende. Se il bruciatore non si accende entro 15 secondi, rilasciare la manopola, attendere 1 minuto e riprovare. Per i modelli con dispositivo di sicurezza per spegnimento fiamma, tenere premuta la manopola per 2-3 secondi dopo l'accensione per mantenere la fiamma stabile.

Come converto il fornello per utilizzare GPL invece di gas naturale?

Innanzitutto, assicurarsi che l'apparecchio sia scollegato dalle forniture di gas ed elettricità. Sostituire gli ugelli dei bruciatori sul piano cottura e nel forno con la misura appropriata per GPL (vedere la tabella nel manuale). Utilizzare una chiave a bussola da 7 mm per svitare i vecchi ugelli. Regolare la fiamma minima ruotando la vite di regolazione all'interno o vicino al perno del rubinetto. Per GPL, serrare la vite il più possibile. Infine, verificare eventuali perdite con acqua saponata.

Quali sono i tempi e le temperature di cottura del forno per i piatti comuni?

Fare riferimento alla tabella dei consigli di cottura nel manuale. Ad esempio, le lasagne (2,5 kg) cuociono a 200-210°C per 75-85 minuti, il pollo (1,5 kg) a 210-220°C per 90-100 minuti e la pizza (1,0 kg) a 210-220°C per 20-25 minuti. Preriscaldare sempre il forno per 10-15 minuti salvo diversa indicazione. I tempi di cottura possono variare; controllare regolarmente il cibo.

Come pulisco il forno e il piano cottura?

Pulire il piano cottura con una spugna umida e asciugarlo. Per le macchie ostinate sull'acciaio inossidabile, utilizzare prodotti specializzati non abrasivi. Rimuovere i cappellotti dei bruciatori, i diffusori di fiamma e le griglie per lavarli in acqua calda con detergente delicato. Pulire l'interno del forno mentre è ancora tiepido con acqua calda e detergente; evitare detergenti abrasivi. Strofinare il vetro della porta del forno con un panno morbido e detergente non abrasivo. Non utilizzare pulitrici a vapore.

Cosa devo fare se la lampadina del forno si guasta?

Scollegare il fornello dall'alimentazione elettrica. Rimuovere il coperchio di vetro che copre il portalampada all'interno del forno. Svitare la vecchia lampadina e sostituirla con una nuova dello stesso tipo: 230 V, 25 W, attacco E14. Rimontare il coperchio e ricollegare l'alimentazione. Se la lampadina non funziona ancora, contattare un centro assistenza autorizzato.

Come livello il fornello?

Avvitare i piedini regolabili nelle fessure sul fondo della base del fornello. Ruotare i piedini per alzare o abbassare ogni angolo fino a quando l'apparecchio è in piano. Utilizzare una livella a bolla per verificare. Assicurarsi che il fornello sia stabile prima dell'uso.

Quali sono le distanze minime richieste per l'installazione?

L'apparecchio deve essere installato con una distanza minima di 200 mm dagli armadi laterali. Se un pensile si trova sopra il piano cottura, lasciare almeno 420 mm tra il pensile e la superficie del piano cottura (700 mm se il pensile è realizzato in materiale infiammabile). Assicurarsi che la parete posteriore sia non infiammabile e resistente al calore (T 90°C). La stanza deve avere una ventilazione adeguata (ingresso aria di almeno 100 cm²).

Perché il bruciatore del forno si spegne dopo l'accensione?

Se la fiamma del bruciatore del forno si spegne, potrebbe essere dovuto a una termocoppia difettosa (dispositivo di sicurezza). Tenere premuta la manopola del forno per circa 6 secondi dopo l'accensione per attivare il dispositivo di sicurezza. Se il problema persiste, la termocoppia potrebbe necessitare di pulizia o sostituzione. Contattare l'assistenza tecnica. Verificare anche che l'alimentazione del gas sia adeguata e che l'ugello sia corretto per il tipo di gas.

Posso usare il forno se il coperchio di vetro è chiuso?

No, il coperchio di vetro (se presente) deve essere completamente aperto quando si utilizza il piano cottura o il forno. Chiudere il coperchio mentre i bruciatori sono accesi o caldi può causare la rottura del vetro. Assicurarsi sempre che tutti i bruciatori siano spenti e raffreddati prima di chiudere il coperchio di vetro.

Come controllo la presenza di perdite di gas dopo l'installazione?

Preparare una soluzione saponata (acqua e sapone liquido). Applicarla su tutti i collegamenti del gas, inclusi raccordi del tubo e giunti delle tubazioni. Se si formano bolle, c'è una perdita. Spegnere immediatamente l'alimentazione del gas e serrare i collegamenti. Non utilizzare una fiamma per controllare le perdite. Se la perdita persiste, contattare un tecnico qualificato.

MANUALE UTENTE KN1G2S(W)/I INDESIT

Posizionamento e livellamento

Collegamento elettrico

Collegamento gas

Adattamento a diversi tipi di gas

Dati tecnici

Tabella caratteristiche bruciatori e ugelli

Descrizione dell'apparecchio, 7

Vista d'insieme

Pannello di controllo

Avvio e utilizzo, 8-10

Uso del piano cottura

Uso del forno

Tabella cottura in forno

Precauzioni e consigli, 11

Sicurezza generale

Smaltimento

Risparmiare e rispettare l'ambiente

Manutenzione e cura, 12-13

Escludere la corrente elettrica

Pulire l'apparecchio

Sostituire la lampadina di illuminazione del forno

Manutenzione rubinetti gas

Assistenza attiva 7 giorni su 7

π

! Č importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore. Nel locale in cui viene installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m³/h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm² di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm ² – qualora il piano di lavoro dell'apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) – purché non siano parti comuni dell'immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l'esterno come descritto sopra.

Locale adiacente Locale da

ventilare

A B

Apertura di ventilazione per l'aria comburente
Maggiorazione della fessura fra porta e pavimento

! Dopo un uso prolungato dell'apparecchio, č consigliabile aprire una finestra o aumentare la

velocitri di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio (vedi figure).

Scarico direttamente Scarico tramite camino o all'esterno canna fumaria ramificata

(riservata agli apparecchi di cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perciñ i locali contenenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! Č possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
- se il piano della cucina č più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;
- se la cucina viene installata sotto un pensile, esso dovrí mantenere una distanza minima dal piano di 420 mm.
Tale distanza deve essere di 700 mm se i pensili

sono infiammabili (vedi figura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;
- eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi figura).

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che: - la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilité qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas puñ essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sarí alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas č orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle nome UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo: • non sia in nessun punto a contatto con parti che

*Presente solo su alcuni modelli.

raggiungono temperature superiori a 50°C;

• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
• non venga a contatto con corpi taglienti, spigoli vivi, parti mobili e non sia schiacciato;
- sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
- abbia una lunghezza inferiore a 1500 mm;
- sia ben calzato alle sue due estremitr, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non puñ essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNI-CIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio č filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

Č possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale č predisposto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano:

1. togliere le griglie e sfilare i bruciatori dalle loro sedi;

2. svitare gli ugelli, servendosi di una chiave a tubo da
   7 mm (vedi figura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli);

3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:

1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.
   ! Nel caso di gas naturale, la vite di regolazione dovrì essere svitata in senso antiorario;
3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell'aria primaria.

Adattamento del forno

Sostituzione dell'ugello del bruciatore del forno:

1. aprire la porta del forno completamente;
2. estrarre il fondo forno scorrevole (vedi figura);

1. svitare la vite di fissaggio del bruciatore e rimuovere il bruciatore del forno dopo aver tolto la vite V;

1. svitare l'ugello del bruciatore con l'apposita chiave a tubo per ugelli (vedi figura) o con una chiave a tubo di 7 mm e sostituirlo con

quello adatto al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli).

Regolazione del minimo del bruciatore forno gas:

1. accendere il bruciatore (vedi Avvio e Utilizzo);

2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);

3. togliere la manopola;

4. agire sulla vite di regolazione posta all'esterno dell'astina del termostato (vedi figure) fino a ottenere una piccola fiamma regolare.

essere svitata in senso antiorario.

1. verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

! Fare attenzione ai cavi delle candele e ai tubi delle termocoppie.
! I bruciatori del forno e del grill non necessitano di regolazione dell'aria primaria.
! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, č necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati".

DATI TECNICI
Dimensioni Forno HxLxP	34x39x38 cm
Volume	It. 50
Dimensioni utili del cassetto scaldavivande	larghezza cm 42 profondita cm 44 altezza cm 17
Tensione e frequenza di alimentazione	vedi targhetta caratteristiche
Bruciatori	adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.
	Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 2009/142/EC del 29/06/90 (Gas) e successive modificazioni -93/68/EC del 22/07/93 e successive modificazioni - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)

π

Tabella caratteristiche bruciatori e ugelli

Tabella I Gas Liquido Gas Naturale
Bruciatore Diametro(mm)	Potenza termica kW (p.c.s.*)Nominal R	dotta (mm)(mm)	By-Pass1/100	Ugello1/100	Portata*g/h		Ugello1/100	Portata*l/h
			****(mm)
Rapido (R)	100	3.00	0.7	41	86	218	214	116	286
Semi Rapido(S)	75	1.90	0.4	30	70	138	136	106	181
Ausiliario (A)	55	1.00	0.4	30	50	73	71	79	95
Forno	-	2.80	1.0	46	80	204	200	119	267
Pressione dialimentazione	Nominal (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545	201725

ATTENZIONE! Il coperchio in vetro puñ frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.*Solo per i modelli con coperchio vetro.

KN1G2S/I

KN1G21S/1

Vista d'insieme

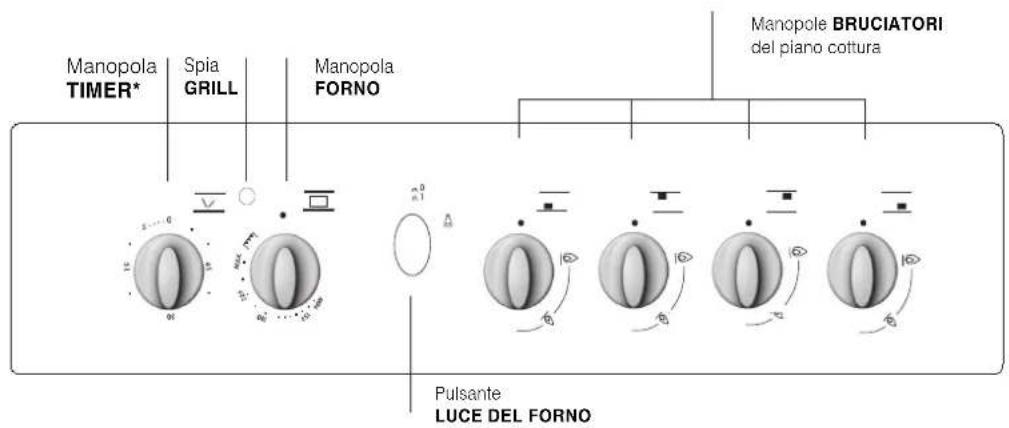

Pannello di controllo

* Presente solo su alcuni modelli.

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE č indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima ♠.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo ♦, sul massimo ♦ o su una posizione intermedia.

Se l'apparecchio č dotato di accensione elettronica* (C), prima premere il pulsante di accensione, identificato dal simbolo ★, poi premere a fondo e contemporaneamente

ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima, fino ad accensione avvenuta. Puñ accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio č dotato di dispositivo di sicurezza* (X) per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all'arresto •.

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

* Presente solo su alcuni modelli.

Bruciatore Diametro recipienti (cm)
Rapido (R) 24 – 26
Semi Rapido (S) 16 – 20
Ausiliario (A) 10 – 14

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte č dovuto all'evaporazione delle sostanze usate per proteggere il forno.
! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Utilizzate la posizione 1 del forno solo in caso di cotture con il girarrosto.

Accensione del forno

Per accendere il bruciatore del forno avvicinare al foro F (vedi figura) una fiamma o un accendigas, premere e contemporaneamente ruotare in senso antiorario la manopola FORNO fino a MAX.

Se l'apparecchio č dotato di accensione elettronica*, prima premere il pulsante di accensione, identificato dal simbolo ⭐, poi premere a fondo e contemporaneamente ruotare in senso antiorario la manopola FORNO su MAX, fino ad accensione avvenuta. Se trascorsi 15 secondi il bruciatore non si č acceso, rilasciare la manopola, aprire la porta del forno e aspettare almeno 1 minuto prima di ritentare l'accensione. In caso di assenza di corrente č possibile accendere il bruciatore con una fiamma o un accenditore, come descritto sopra.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione del forno.

Regolazione della temperatura

Per ottenere la temperatura di cottura desiderata, ruotare in senso antiorario la manopola FORNO. Le temperature sono indicate sul pannello di controllo e vanno dal MIN (150°C) al MAX (250°C). Una volta raggiunta la temperatura, il forno la manterré costante grazie al termostato.

Per azionare il Timer (Contaminuti) procedere come segue:

1. ruotare in senso orario ○ la manopola TIMER di un giro quasi completo per caricare la suoneria;
2. ruotare in senso antiorario ◯ la manopola TIMER impostando il tempo desiderato.

uce del forno

Si accende ruotando la manopola FORNO in qualsiasi posizione diversa da "0" e resta accesa finché il forno o il grill č in funzione.

Vano inferiore*

Sotto al forno č presente un vano che puo essere utilizzato per il deposito di accessori o casseruole. Per aprire lo sportello ruotarlo verso il basso (vedi figura).

! Le superfici interne del cassetto (se presente) possono diventare calde.

! Non riporre materiale infiammabile nel vano inferiore.

Nei modelli cucina a gas c'č una protezione scorrevole A che serve a riparare il vano inferiore dal calore sviluppato dal bruciatore (vedi figura).

Per rimuovere la protezione scorrevole svitare la vite S (vedi figura). Per rimontarla, bloccarla con la vite S.

! Prima di usare il forno accertarsi che la protezione scorrevole sia fissata correttamente.

*

Presente solo su alcuni modelli.

Tabella cottura in forno

Cibo da cucinare Pe so	(Kg)	Posizione cottura ripiani dal basso	Temperatura (°C)	Tempo di preriscaldamento (minuti)	Tempo di cottura (minuti)
Pas ta
Lasagne	2,5	2	200-210	10	75-85
Cannelloni	2,5	2	200	10	50-60
Tagliatelle	2,5	2	200	10	50-60
Carni
Vitello	1,5	3	200-210	10	95-100
Pollo	1,5	3	210-220	10	90-100
Anatra	1,8	3	230	10	100-110
Coniglio	2,0	3	230	10	70-80
Maiale	2,1	3	230	10	70-80
Agnello	1,8	3	230	10	100-105
Pe sci
Sgombri	1,1	3	180-200	10	45-50
Dentice	1,5	3	180-200	10	45-55
Trotta al cartoccio	1,0	3	180-200	10	45-50
Pizza e torte
Napoletana	1,0	4	210-220	15	20-25
Biscotti	0,5	4	180	15	25-35
Crostata	1,1	4	190	15	40-45
Torta al cioccolato	1,0	4	180	15	50-55
Torta lievitata	1,0	4	170	15	40-45
Cottura al grill
Toast	n° 4	4			10
Braciole di maiale	1,5	4			30
Sgombri	1,1	4			35

NB: i tempi di cottura sono indicativi e possono essere modificati in base ai propri gusti personali. Nelle cotture al grill la leccarda va posta sempre al 1° ripiano a partire dal basso.

*Presente solo su alcuni modelli.

! L'apparecchio č stato progettato e costruito in conformitir alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• L'apparecchio č stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio č riparato, perché č molto pericoloso lasciarlo esposto a pioggia e temporali.
• Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) č da considerarsi improprio e quindi pericoloso. Il costruttore non puň essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).
• Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Utilizzare sempre guanti da forno per inserire o estrarre recipienti.
• Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimitr dell'apparecchio quando esso č in uso.
• Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.
• Le superfici interne del cassetto (se presente) possono diventare calde.
• Quando l'apparecchio non č utilizzato, assicurarsi sempre che le manopole siano nella posizione •.
• Non staccare la spina dalla presa della corrente tirando il cavo, bensë afferrando la spina.
• Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.
• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione. Contattare l'Assistenza.

• Non appoggiare oggetti pesanti sulla porta del forno aperta.
• Evitare che i bambini giochino con l'apparecchio.
• Non č previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacitr fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiaritr con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, cosè gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato č riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.
  Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Si raccomanda di effettuare sempre le cotture GRILL a porta chiusa: sia per ottenere migliori risultati che per un sensibile risparmio di energia (10% circa).
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.
- Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
- Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.
- Pulire frequentemente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.
- L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando č ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
- Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.
- Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.
- Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. Č consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi figura).

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

3. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarf necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Estrazione del coperchio

Il coperchio della cucina puñ essere rimosso per facilitarne la pulizia. Per rimuovere il coperchio, č necessario aprirlo completamente e tirare verso l'alto (vedi figura)

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
  • Il modello della macchina (Mod.)
  • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA, RICAMBI, ACCESSORI 199.199.199 NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

Č attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

Italiano, 1

English, 14 Portuges, 26

KN1G2S/I

KN1G21S/1

Contents

Installation, 15-18
