HBTGPS20 - Gps Hamlet - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ricevitore GPS Bluetooth
Marca	Hamlet
Modello	HBTGPS20
Alimentazione	Batteria ricaricabile interna (litio)
Tempo di carica	Almeno 4 ore per la prima carica
Indicazione LED	Blu (Bluetooth) e Rosso/Verde (alimentazione/GPS)
Connessione Bluetooth	Bluetooth 2.0+EDR, profilo porta seriale (SPP)
Baud rate	9600 bps (standard)
Protocollo NMEA	NMEA 0183
Numero di canali	20 canali (ricerca satellite)
Sensibilità GPS	-159 dBm (tracciamento)
Precisione posizione	< 3 metri (con cielo aperto)
Autonomia batteria	Fino a 12 ore in uso continuo
Temperatura di funzionamento	-10°C a 60°C
Dimensioni	Circa 70 x 45 x 15 mm
Peso	Circa 50 g
Materiali	Plastica ABS, finitura antiscivolo
Pulizia e manutenzione	Pulire con panno morbido asciutto; non utilizzare solventi
Smaltimento	Non smaltire nei rifiuti urbani; consegnare a centri di raccolta RAEE
Certificazioni	CE (conforme 89/336/EEC, 92/31/EEC, 93/68/EEC, EN 301 489-17)
Accessori inclusi	Cavo USB, CD con software (manuale e driver)
Garanzia	2 anni

Domande frequenti - HBTGPS20 Hamlet

Come collego il ricevitore GPS al mio PC?

Accendere il GPS premendo il pulsante Power per 1-2 secondi. Sul PC, attivare il Bluetooth e cercare dispositivi. Il GPS apparirà come 'HBTGPS20'. Selezionare e connettere senza password (se richiesta, usare 0000). Impostare la porta COM virtuale a 9600 bps.

Perché il LED blu lampeggia 3 volte al secondo?

Il lampeggio del LED blu a 3 impulsi al secondo indica che il modulo Bluetooth è attivo e sta cercando di connettersi a un host (PC/PDA). Quando la connessione avviene, il lampeggio diventa di 1 impulso al secondo.

Quanto tempo devo caricare la batteria la prima volta?

La prima carica deve durare almeno 4 ore per garantire una batteria completamente carica. Successivamente, la carica richiede circa 2-3 ore.

Il GPS non viene trovato dal Bluetooth del PC. Cosa fare?

Verificare che la batteria sia carica (LED verde acceso? No? Ricaricare). Assicurarsi che il GPS sia acceso (LED blu lampeggia). Provare a disattivare e riattivare il Bluetooth del PC. Se il problema persiste, resettare il GPS spegnendolo e riaccendendolo.

Cosa significano i LED rosso e verde?

Il LED rosso acceso fisso indica che il modulo GPS è acceso e sta cercando satelliti. Quando lampeggia (1 lampeggio ogni 3 secondi) significa che ha acquisito una posizione fissa. Il LED verde acceso indica batteria carica; lampeggio ogni 2 secondi significa in carica; ogni 3 secondi batteria scarica.

Devo installare un software per usare il GPS?

Sì, il CD incluso contiene driver e software di navigazione (es. per PDA). Per PC, è necessario configurare la porta COM Bluetooth. Per PDA, installare il software tramite ActiveSync (o Windows Mobile Device Center).

Perché non ricevo dati NMEA (flusso GPS)?

Possibili cause: (1) il PC/PDA entra in modalità risparmio energetico e resetta Bluetooth; disabilitare lo standby. (2) Impostazioni errate di baud rate o porta COM. Verificare che baud rate sia 9600 e la porta COM corretta. (3) Il GPS non ha ancora una posizione fissa; attendere all'aperto.

Posso usare il GPS sotto la pioggia?

Il dispositivo non è impermeabile. Evitare l'esposizione a pioggia, schizzi o umidità eccessiva. In caso di contatto con acqua, asciugare immediatamente con un panno morbido.

Come posso smaltire correttamente il GPS?

Non gettare nei rifiuti domestici. Smaltire presso un centro di raccolta RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche) o consegnare al rivenditore che lo ritirerà gratuitamente.

La batteria è sostituibile dall'utente?

La batteria è interna e non è prevista la sostituzione da parte dell'utente. Non tentare di aprire il dispositivo per evitare danni. Per guasti, contattare il servizio di assistenza.

MANUALE UTENTE HBTGPS20 Hamlet

Guida rapida di Installazione:

Informiamo che il prodotto è conforme alle normative europee e certificato CE secondo i seguenti standard: 89/336/EEC, 92/31/EEC, 93/68EEC, EN 301 489 - 17 : V 1.2.1 (2002-08)

Gentile Cliente,

La ringraziamo per la fiducia riposta nei nostri prodotti. La preghiamo di seguire le norme d'uso e manutenzione: al termine del funzionamento di questo prodotto, La preghiamo di non smaltirlo tra i rifiuti urbani misti, ma di effettuare per detti rifiuti, una raccolta separata negli appositi raccoglitori di materiale elettrico/elettronico o di riportare il prodotto dal rivenditore che lo ritirerà gratuitamente.

Collegare il dispositivo al PC/PDA:

A. Premere il pulsante"Power" sul dispositivo BT per 2 secondi.

B. Posizionare il ricevitore GPS in un punto adeguato (cielo aperto) affinché possa ricevere il segnale GPS.

C. Accendere PC/PDA.

D. Ricercare l'apparecchio BT dal PC/PDA. Il dispositivo GPS non richiede alcuna "passkey" per la connessione, ma alcuni system BT la richiedono; digitare quindi [0000].

E. Collegare l'apparecchio GPS e assicurarsi che nel programma "baud rate set" ci sia 9600 bps (standard).

F. La prima volta che si userà il Ricevitore GPS BT, si raccomanda di provarlo all'aperto.

Utilizzo: Start to Use:

1) Caricare la batteria per almeno 4 ore prima di utilizzare il ricevitore GPS per la prima volta.
1) Please fully-charge the battery with at least 4 hours before using the GPS receiver firstly.
2) Accendere il ricevitore GPS premendo il tasto Power On (vedi figura sotto). La spia blu (vedi figura sotto) comincerà a lampeggiare ogni 3 secondi, una volta connessa, lampeggerà ogni secondo.
2) Push the power switch 1\~2 seconds to Power on; Bluetooth indicator : (1) Bluetooth host searching: 3 pulses per second (2) Bluetooth host connected: 1 pulse per second

Nota: Per alcuni PDA va riavviata la funzione Bluetooth per potersi riconnettere.

3) Mettere in funzione il ricevitore GPS per la prima volta all'aperto per almeno 15-20 minuti.

Utilizzo Software/Hardware Software/Hardware Use:

2) Descrizione delle funzioni dei LED - LED display description

SimboloSymbol	ColoreColor	StatoBehavior	DescrizioneDescription
Led BluetoothBluetoothIndicator	BluBlue	Lampeggia 3 pulsaz/secBlinking in 3 pulses/sec	Ricerca del segnale BT Searching for BT host
		Lampeggia 1 pulsaz/secBlinking in 1 pulse/sec	Collegamento e comunicazione con l'hostConnected with host&communicating
Led Power/GPSAcquisition LED (Rosso/Verde)Power/GPSAcquisition LED (Red/Green combined)	VerdeGreen	Lampeggia con 3 secondi di intervalloBlinking with 3 secs interval	Batteria scaricaBattery low
	VerdeGreen	Lampeggia con 2 secondi di intervalloBlinking with 2 sec interval	RicaricaCharging
	VerdeGreen	AccesoLight up	Ricarica completata(Quando si stacca il cavo LED spento)Charge completed(LED off when cable away)
	RossoRed	Acceso e fissoLight up continuously	PosizionamentoPositioning
	RossoRed	Lampeggia 1pulsaz/ 3secBlink in 1pulse/ 3secs	Posizionamento fissoPosition fixed

Premere l'interruttore "Power" per 1\~2 secondi per accendere/spegnere l'apparecchio.

Per l'installazione del Ricevitore GPS Bluetooth su Pc o su PDA e per ulteriori informazioni di utilizzo, prego utilizzare il manuale che troverete nel CD.

Setup con il PC:

2) Controllare se esiste qualche configurazione di porta Bluetooth di questo tipo:
2) Check your Bluetooth manager if there exist any configuration of Bluetooth Serial Port Profile like this:

Attenzione: Questo è solo un esempio di configurazione, le immagini possono variare a seconda del software Bluetooth che si utilizza.

3) Se non si trova, creare una porta seriale Bluetooth. La configurazione dovrebbe essere fatta in questo modo:
3) If not found, please create a Bluetooth serial port by yourself. The configuration should be like this:

4) Accendere il GPS Bluetooth Hamlet, se la batteria è stata caricata correttamente, dovreste vedere 2 spie illuminate: la blu lampeggia 3 volte/sec, significa che il sistema Bluetooth è attivo e in attesa di collegamento. La spia rossa lampeggia e questo indica che il modulo GPS è partito e sta acquisendo le informazioni sulla posizione.
4) Power on your Solar Bluetooth GPS Receiver. If the battery is ready, you should see 2 LED light up: the blue LED blink 3 times/sec means Bluetooth is activated and waiting for connection. Another static red LED shows the GPS module is started and is inquiring position information.
5) Aprire la finestra "Bluetooth places"; non si vede niente la prima volta che si utilizza il navigatore solare.
5) Open your Bluetooth places; you should see nothing while using firstly.

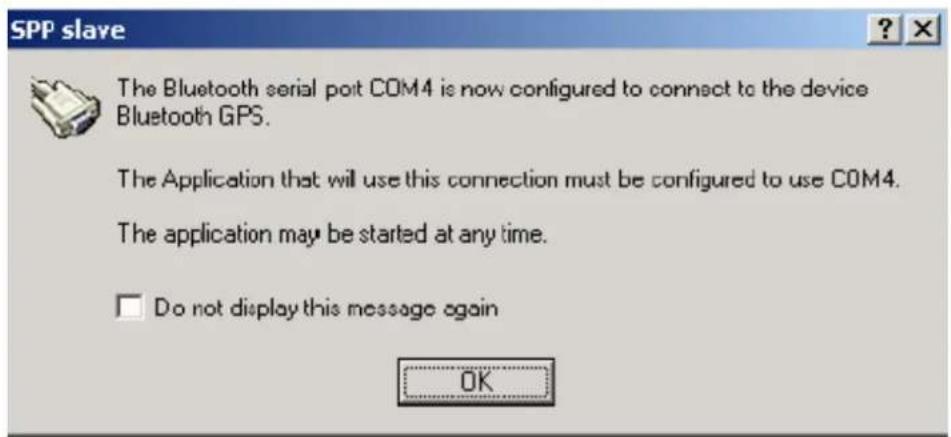

9) Appare questa schermata:
9) The follow message will show:

10) e poi questa schermata:
10) And the connection successful message:

Configurare il Ricevitore GPS BT con il PDA:

Tale configurazione dipenderà dal modello del palmare che si utilizza, di seguito un esempio

1) Accendere il palmare
1) Power on your PDA and the Bluetooth host.
2) Accendere il Ricevitore Hamlet, se la batteria è stata caricata correttamente, si vedrà la spia blu che lampeggia 3 volte/sec, significa che il sistema Bluetooth è attivo e in attesa di collegamento. La spia rossa lampeggia e questo indica che il modulo GPS è partito e sta acquisendo le informazioni sulla posizione.
2) Power on the Bluetooth GPS Receiver. If the battery is ready, you should see 2 LEDs indication: the blue for Bluetooth blinks 3 times/sec. It means the Bluetooth GPS Receiver Bluetooth module is activated and waiting for connection. The red LED for GPS, means the GPS module is activated and is inquiring GPS signal.
3) Cliccare "Bluetooth Manager", come mostrato in figura:
3) See the screen, click Bluetooth mark at bottom, and [Bluetooth Manager] as below:
4) Se è la prima volta che si utilizza il GPS Bluetooth, cliccare il tasto Bluetooth che si trova in basso a destra nello schermo:

5) Quando appare la schermata che segue, selezionare "Explore a Bluetooth device" e cliccare "Next"; nella pagina successiva cliccare il box per cercare l'apparecchio Bluetooth. Il PDA troverà il ricevitore GPS, cliccare quindi sull'icona che appare.
5) Then the Bluetooth connection wizard show up, select [Explore a Bluetooth device] and click [Next]. In the next page, click the box to search Bluetooth devices. Your PDA will find the Bluetooth GPS and show it in the window. Click the icon to search for service.

Installare il software/utilizzo: Software Install/Usage Guide

1) Assicurarsi che il PDA sia correttamente connesso al PC, utilizzando Microsoft ActiveSync. (Se non è stato ancora installato ActiveSync, installarlo ora, utilizzare la versione presente nel CD-Rom in dotazione. Collegare il PDA col PC utilizzando il cavo in dotazione col PDA.
1) Please make sure your PDA is connected properly with your PC using Microsoft ActiveSync. If you have not install ActiveSync yet, you can install the copy from the bounded

2) Inserire il CD-Rom nel lettore CD del PC. Se funziona correttamente, partirà in automatico e potrete vedere il messaggio di benvenuto:
2) Insert the CD-Rom into your CD drive. If your auto-run function works, you will see the welcome screen as below:

3) Selezionare la lingua prescelta, per esempio "English":
3) Select the language you preferred. We choose the "English" here:

Problema Error/Problem	Causa Cause	Soluzione Trouble shooting
Non si trova l'apparecchio GPS tramite l' interfaccia BT	Installazione non eseguita in modo corretto o batteria scarica	Verificare se il Ricevitore GPS è installato in modo corretto, e controllare il livello di carica della batteria
Can not find the GPS device through BT interface	Install not correct or battery low	Check if BT GPS Receiver is installed properly, and confirm the battery level is suitable (green LED blinks or none LED)
Non si connette attraverso il segnale BT	Configurazione errata	Ripetere la procedura di installazione o leggere la sezione di configurazione nel manuale del PDA.
Unable the connect through BT	Configuration incorrect	Please refer section to re-install. Or refer to your PDA's user manual for configuration
Non si apre la COM Port	BT manager non è configurato come dovrebbe o COM Port è utilizzata da un altro software	Verificare il settaggio di BT manager, chiudere il software che sta usando la COM Port e ritentare, o verificare se c'è una password di protezione
Fail to open COM Port	BT manager is not configured properly, or the COM port is adopted by another	Please check your BT manager settings, close the software may use COM ports and try again.
	software Or check if there is any password protection
Non c'è il codice NMEA (GPS data flow)	(1) Alcuni PC/PDA vanno in modalità stand by, se non utilizzati per un certo tempo. In questo caso l'interfaccia BT va resettata.(2) Settaggio sbagliato di baud rate/ Com Port	(1) Disattivare la modalità stand by, e cercare di connettersi di nuovo al ricevitore GPS.(2) Correggere baud rate e Com Port
No NMEA code (GPS data flow)	(1) Some PC/PDA will enter the power saving mode if you stop input for a few minutes. Bluetooth interface will be reset in such case.(2) Wrong baud rate/com port setting	(1) Disable the power saving mode, try to connect GPS receiver again.(2) Correct with right baud rate & com port
