MANUALE UTENTE UP 2161 RCF

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO

DATI TECNICI

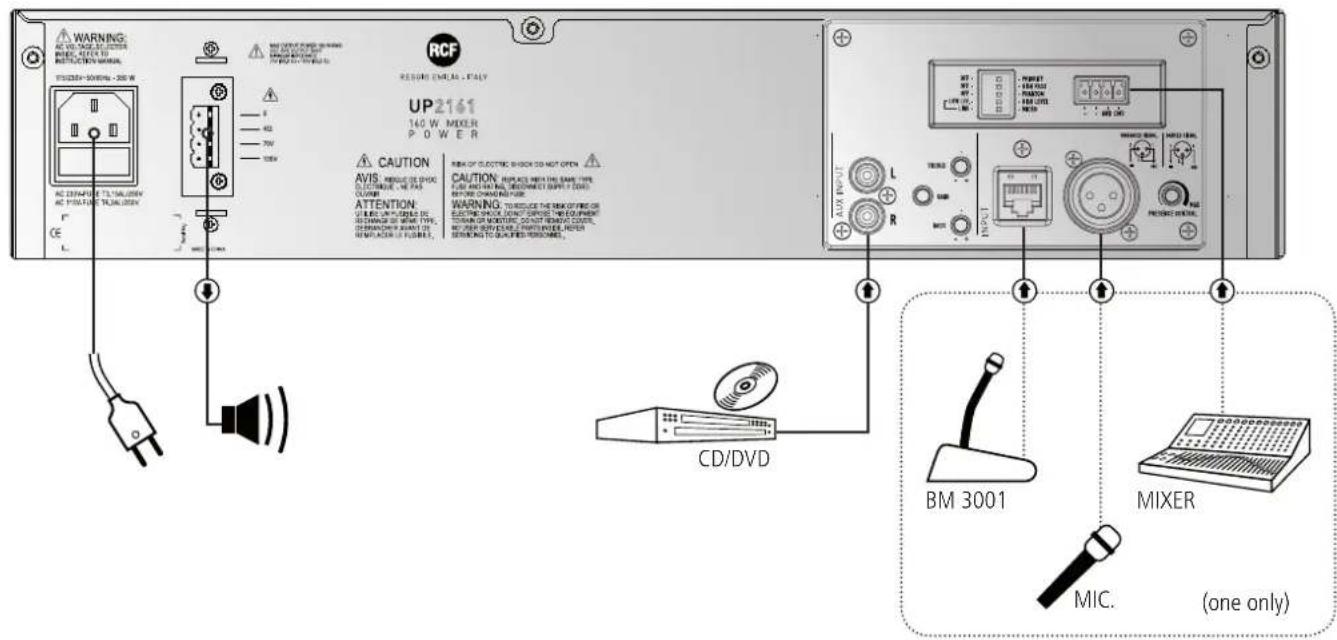

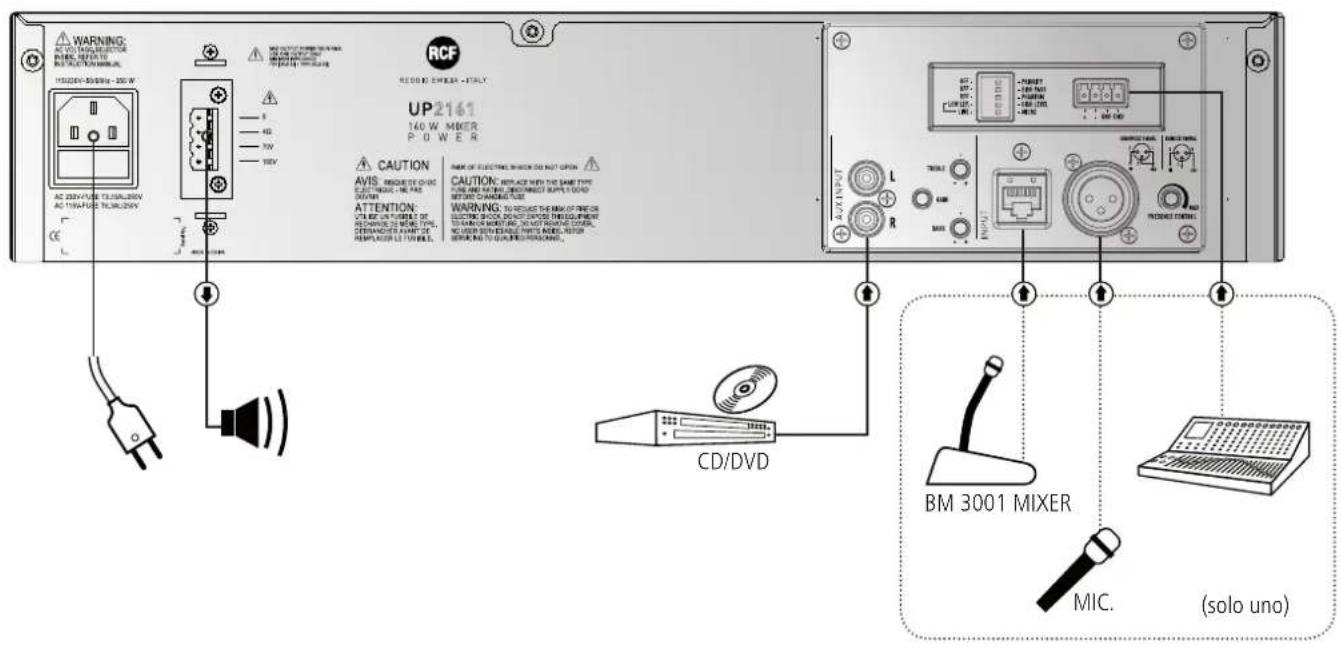

ESEMPIO COLLEGAMENTI

4

5

6

6

7

10

10

11

12

13

14

15

16

16

17

20

20

21

22

23

SAFETY PRECAUTIONS

IMPORTANT

442 mm, 88 mm, 230 mm (2 unità rack 19")

3.8 kg (UP 2081),

4.8 kg (UP 2161),

6.2 kg (UP 2321)

WARNING: AC VOLTAGE & SWITCH RICH COOK TO INPUTING MANUAL. TENDER: 500W - 200 W AC EXTRAPIC TALAWAY AC PAST FLOW TALAWAY CE L CAUTION AVIS. MASCUS OR SHOCK OLECTURE, HE PA CLOM ATTENTION: USE LED ON COLD OR DC CHANGE OR SHOCK TYPE, SPRING ON CHAMOR ON PLATE BEAMER ON PLATE CAUTION: REPLACE WITH THE BAN TYPE FLOOR AND CAN RAIL. RECONNECTS SPLIT + BOX REFRONT CHANNEL FLOOR WARNING: TO REDUCE THE BAN OF FIRE OR ELECTURE SHOCK ONLY OR DRIVE THE EQUIPMENT TOLER OF METERING COAST BEANS ON COLD, WHIP ON COLD FOR POWER, HOSP BEAMER ON PLATE BEAMER ON PLATE CD/DVD BMW 3001 MIXER MIC. (one only)

AVVERTENZE PER LA SICUREZZA

IMPORTANTE

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DIRETTA DA RETE

a. La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita.
b. Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
c. Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
d. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
e. Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio. Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

2. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• l'apparecchio non funziona (o funziona in modo anomalo);
• il cavo di alimentazione ha subito gravi danni;
• oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

• I terminali marcati con il simbolo sono da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

• Non collegare a questo prodotto altri apparecchi e accessori non previsti. Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.

IMPORTANTE

ATTENZIONE

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

9. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

10. Sostegni e Carrelli

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

12. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

PRECAUZIONI D'USO

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• apparecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza);
• cavi di rete;
• linee che alimentano altoparlanti.

PRECAUZIONI D'USO

• Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
• Non sovraccaricare questo prodotto per lunghi periodi.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità.

NOTE IMPORTANTI

PRECAUZIONI D'USO

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

UP 2081, UP 2161 e UP 2321 sono amplificatori aventi un ingresso principale (mic.-linea) "MAIN INPUT" disponibile su connettore rimovibile o XLR o RJ 45 (per la rapida connessione di una base microfonica dedicata BM 3001 utilizzando un cavo CAT5); è presente inoltre un ingresso ausiliario "AUX INPUT" per l'eventuale collegamento di una sorgente musicale (es. lettore CD, sintonizzatore radio, ecc.).

Gli amplificatori UP 2081, UP 2161 e UP 2321 hanno caratteristiche identiche, tranne la loro potenza nominale: 80 W (modello UP 2081), 160 W (UP 2161), 320 W (UP 2321). L'uscita per diffusori acustici è disponibile sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 – 70 V (per diffusori con trasformatore).

L'ingresso "MAIN INPUT":

• può ottenere la priorità sull'ingresso ausiliario AUX INPUT (tramite un comando esterno collegato al connettore rimovibile od all'ingresso RJ);
• ha un controllo di "presenza" ed un filtro passa-alto utile per migliorare l'intelligibilità della voce.

Sono presenti indicatori luminosi relativi allo stato dell'apparecchio (ON, PROT), all'attività del circuito di priorità (PRIOR) ed al livello del segnale audio / picco (SIG/PK).

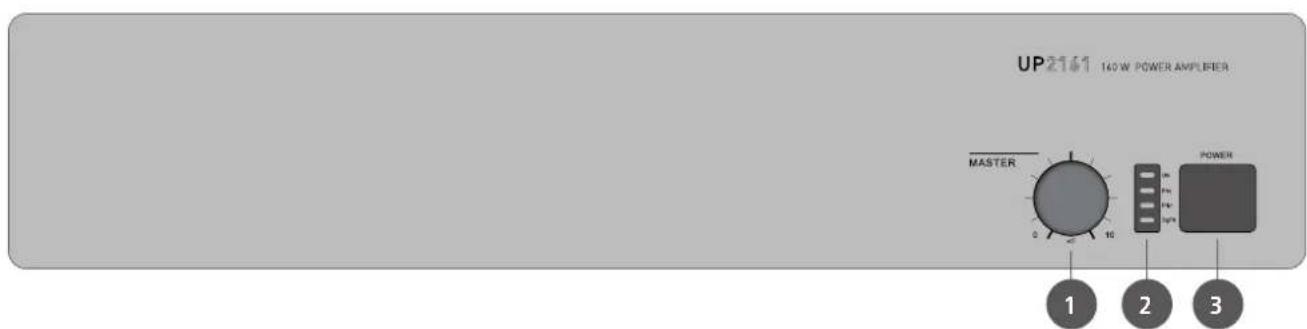

PANNELLO FRONTALE

UP2161 140 W POWER AMPLIFIER MASTER POWER 1 2 3

1 Controllo di volume principale (MASTER) dell'amplificatore.

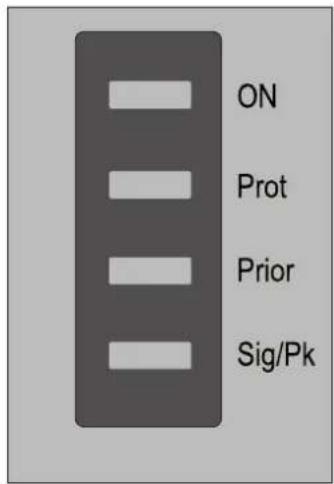

2 Indicatori luminosi (LED)

ON verde: l'apparecchio è acceso

PROT rosso: l'apparecchio è in protezione per sovraccarico arancio: l'apparecchio è in protezione per riscaldamento eccessivo

PRIOR giallo: indica l'attivazione della priorità dell'ingresso MAIN INPUT.

SIG/PK verde: il livello del segnale audio è superiore ad almeno -15 dB verde + rosso: il livello del segnale audio è compreso tra 0 e +2 dB rosso (picco): il livello del segnale audio è uguale o superiore a +3 dB

ON Prot Prior Sig/Pk

0 dB = livello del segnale che permette di ottenere la massima potenza erogata dall'amplificatore.

Il circuito "limiter" interno evita il superamento della potenza massima dell'amplificatore, tuttavia è consigliaBile aBBassare il volume master quando il led sig/pK è costantemente rosso.

3 Interruttore principale dell'apparecchio POWER (0 = spento; l = acceso)

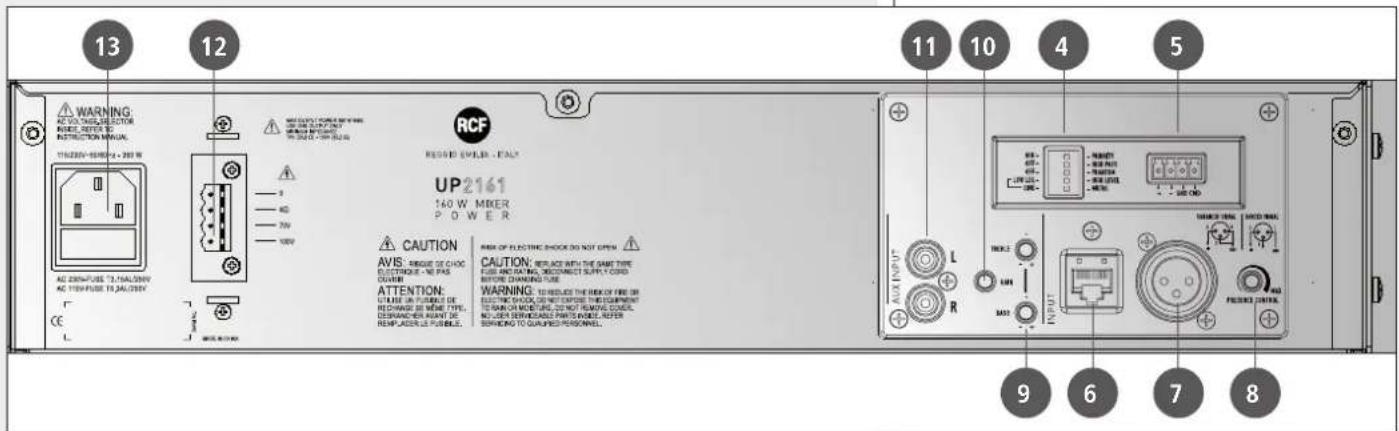

PANNELLO POSTERIORE

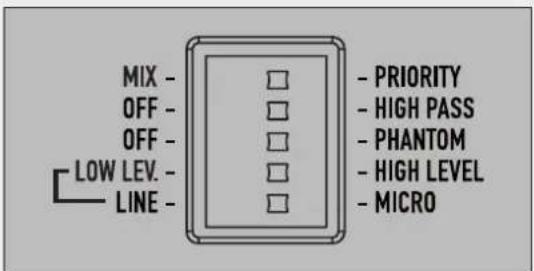

4 Impostazione dell'ingresso MAIN INPUT tramite 5 microinterruttori "dip-switch":

MIX - OFF - OFF - LOW LEV - LINE - □ - PRIORITY □ - HIGH PASS □ - PHANTOM □ - HIGH LEVEL □ - MICRO

1 MIX – PRIORITY	MIX: la funzione di priorità è disattivata (l'ingresso ausiliario AUX INPUT è sempre aperto anche nel caso che il comando di priorità sia stato attivato).	PRIORITY: l'ingresso principale MAIN INPUT è prioritario sull'ingresso ausiliario AUX INPUT quando si attiva il comando di priorità (CMD sul connettore estraibile oppure da una base microfonica collegata all'ingresso RJ 45).
2 OFF – HIGH PASS	OFF: il filtro passa-alto è disinserito (risposta in frequenza lineare).	HIGH PASS: il filtro passa-alto è inserito.
3 OFF – PHANTOM OFF: l'alimentazione "phantom" è disattivata.	PHANTOM: l'alimentazione "phantom" è presente.
4 LOW LEV. HIGH LEVEL	LOW LEVEL: la sensibilità dell'ingresso audio MAIN INPUT è selezionabile tramite il microinterruttore nr.5 tra il livello "LINE" (-20 dBu) e microfonico.	HIGH LEVEL: la sensibilità ingresso audio MAIN INPUT è impostata al livello 0 dBu.
5 LINE – MICRO	LINE: la sensibilità dell'ingresso audio MAIN INPUT è impostata al livello linea ("LINE", - 20 dBu).	MICRO: la sensibilità dell'ingresso audio MAIN INPUT è impostata al livello microfonico.

Esempi di utilizzo dei microinterruttori 3, 4, 5:

DIP 3 DIP 4 DIP 5 MODO ESEMPI DI POSSIBILI COLLEGAMENTI
OFF	HIGH LEVEL	---	LIVELLO ALTO (0 dBu)	Lettore CD/MP3, radio, riproduttore di messaggi, centrale telefonica
OFF	LOW LEVEL	LINE	LIVELLO LINEA (-20 dBu)	Sorgente audio con uscita a livello - 20 dBu
OFF	LOW LEVEL	MICRO	LIVELLO MICROFONICO	Microfono dinamico
PHANTOM	HIGH LEVEL	---	LIVELLO ALTO con PHANTOM	Base microfonica preamplificata (con uscita a livello 0 dBu) che necessita di alimentazione "phantom"
PHANTOM	LOW LEVEL	LINE	LIVELLO LINEA con PHANTOM	Base microfonica BM 3001
PHANTOM	LOW LEVEL	MICRO	LIVELLO MIC. con PHANTOM	Microfono ad elettrete

Quando si utilizza una base microfonica BM 3001, è necessario impostare il modo "LIVELLO LINEA con PHANTOM" (microinterruttori: nr.3 su PHANTOM, nr.4 su LOW LEVEL, nr.5 su LINE).

INGRESSO AUDIO PRINCIPALE "MAIN INPUT"

5 Connettore rimovibile:

1	+ Ingresso audio	positivo
2	- Ingresso audio	negativo
3	GND massa
4	CMD comando per ottenere la priorità quando connesso a massa (GND)

INGRESSO AUDIO PRINCIPALE "MAIN INPUT"

6 Connettore RJ 45, utilizzabile ad esempio per il collegamento di una base microfonica RCF BM 3001.

NOTA: NEL CASO SIA UTILIZZATA UNA BASE MICROFONICA BM 3001, È NECESSARIO IMPOSTARE IL MODO "LIVELLO LINEA CON PHANTOM" TRAMITE I MICROINTERRUTTORI 3,4 E 5 (VEDERE IL PRECEDENTE PUNTO 4).

La base microfonica BM 3001 dovrà essere impostata su "LOCAL".

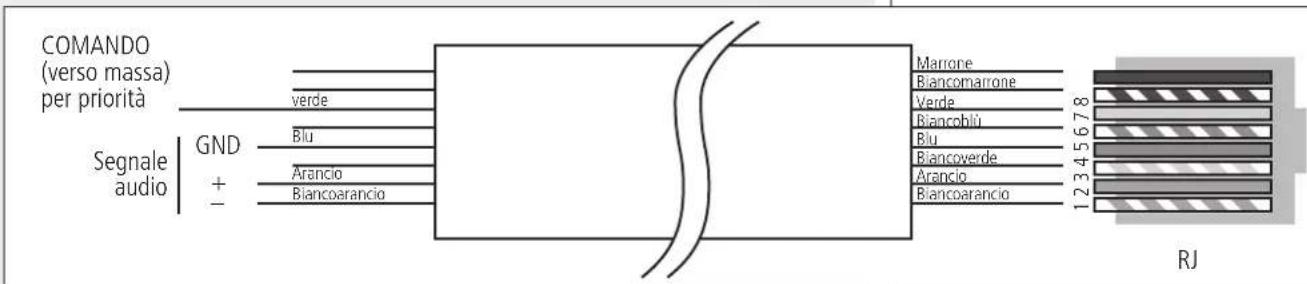

Cavo con connettore RJ 45:

COMANDO (verso massa) per priorità Segnale audio | GND | + - verde Blu Arancio Biancoarancio Marrone Biancomarrone Verde Biancobli Blu Biancoverde Arancio Biancoarancio 12345678 RJ

7 Connettore XLR:

COLLEGAMENTO BILANCIATO + polo positivo - polo negativo GND massa

NON UTILIZZARE IL COLLEGAMENTO SBILANCIATO QUANDO L'ALIMENTAZIONE "PHANTOM" È ATTIVA.

8 Controllo di "presenza" (toni medi: f = 2,15 kHz) PRESENCE CONTROL (del solo ingresso audio principale MAIN INPUT).

INGRESSO AUDIO AUSILIARIO "AUX INPUT"

9 Controlli di tono TREBLE (alti) e BASS (bassi) dell'ingresso ausiliario AUX INPUT.
10 Controllo di guadagno GAIN dell'ingresso ausiliario AUX INPUT.
11 Ingresso audio ausiliario AUX INPUT con doppio connettore RCA.

I DUE CANALI DEL SEGNALE STEREO PRESENTE ALL'INGRESSO AUX INPUT SONO SOMMATI IN MONO ALL'INTERNO DELL'APPARECCHIO.

12 Uscite di potenza (max. 80 W per il modello UP 2081, max. 160 W per UP 2161, max. 320 W per UP 2321) per i diffusori (a tensione costante 100 / 70 V; a bassa impedenza 4 Ω).

Utilizzare una sola uscita e vedere la sezione "Collegamento dei diffusori acustici".

13 Connettore con fusibile per l'alimentazione principale da rete.

Prima di effettuare il collegamento, verificare che la tensione di rete corrisponda a quella impostata (230 o 115 V) nell'apparecchio.

NOTA: IL TIPO DI FUSIBILE DA UTILIZZARSI È SPECIFICATO SUL PANNELLO POSTERIORE (SOTTO IL CONNETTORE).

INGRESSO AUDIO AUSILIARIO "AUX INPUT"

FUNZIONAMENTO ALL'ACCENSIONE (oppure al termine di una priorità)

In assenza del comando di priorità, si ha la miscelazione dell'ingresso audio principale MAIN INPUT con quello ausiliario AUX INPUT.

Il volume della sorgente musicale (es. lettore cd, radio, ecc., collegata ad un ingresso aux input) può essere in parte regolato tramite il controllo di guadagno gain (10) posto sul pannello posteriore.

PRIORITÀ

In presenza del comando di priorità, l'ingresso ausiliario AUX INPUT è momentaneamente disattivato (fino al termine della priorità stessa).

I 5 MICROINTERRUTTORI / DIP-SWITCH:

agiscono sul solo ingresso audio principale MAIN INPUT, permettendo di abilitare la funzione di priorità, impostare la sensibilità d'ingresso, attivare l'alimentazione PHANTOM ed, inserire il filtro passa-alto.

BASE MICROFONICA RCF BM 3001 (NON INCLUSA)

L'ingresso audio principale MAIN INPUT ha un ingresso con connettore RJ 45, al quale è possibile collegare una sola base microfonica RCF BM 3001.

Nota: in tal caso è necessario impostare i microinterruttori 3, 4 e 5 (vedere il punto 4) nel modo "livello linea con phantom".

la Base microfonica Bm 3001 dovrà essere impostata su "local".

COLLEGAMENTO DEI DIFFUSORI ACUSTICI

Utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

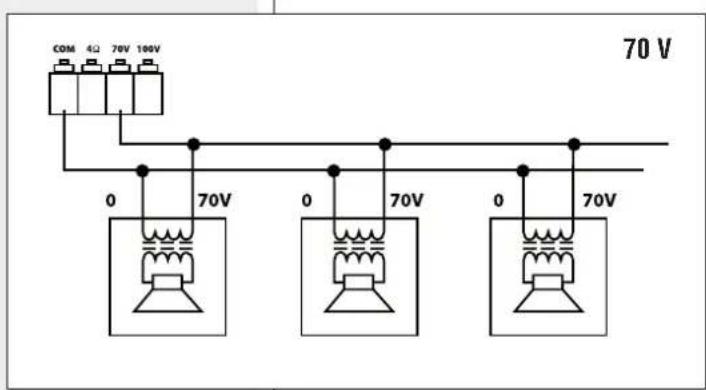

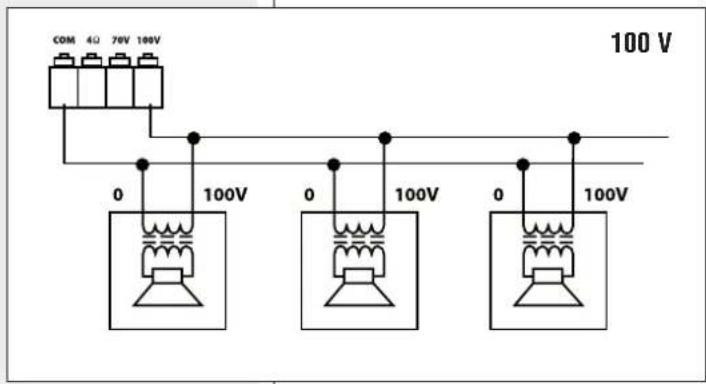

USCITE A TENSIONE COSTANTE 70 / 100 V

• Ogni diffusore deve avere un trasformatore di linea con tensione d'ingresso uguale a quella della linea (70 / 100 V).
• La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima erogabile dall'amplificatore.

COM 4Ω 70V 100V 100 V 0 100V 0 100V 0 100V

COM 4Ω 70V 100V 70 V 0 70V 0 70V 0 70V

• L'impedenza totale dei diffusori non deve essere inferiore a 4 Ω.
  Nota: un'impedenza complessiva uguale a 4 Ω permette la massima erogazione di potenza dell'amplificatore; un'impedenza superiore comporta una riduzione della potenza erogata (es. 8 Ω: circa ½ potenza; 16 Ω: circa ¼ potenza); un'impedenza inferiore a 4 Ω sovraccarica l'amplificatore.
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore (UP 2081: 80 W su 4 Ω; UP 2161: 160 W su 4 Ω; UP 2321: 320 W su 4 Ω).
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può richiedere l'uso di cavi con sezioni elevate).
• Non utilizzare contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello ad alta impedenza (70V o 100V); fare ciò sovraccarica l'amplificatore.

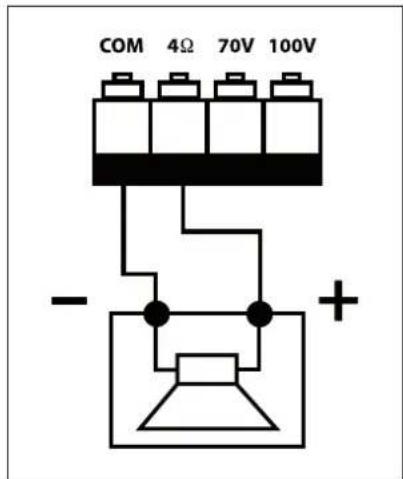

COM 4Ω 70V 100V - +

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO

IMPORTANTE: IA PReseNTe sezIONe del MANuAle RiguARdA II sOIO PeRsONAle quAllificATO. Ie segueNTI OPeRAZIONI NON devONO esseRe effeTTuATe dIRETTAMeNTe dAll'uTeNTe.

Togliere la tensione dall'apparecchio (staccando il cavo d'alimentazione dalla presa di rete).

Rimuovere il coperchio superiore dell'apparecchio.

IMPORTANTe

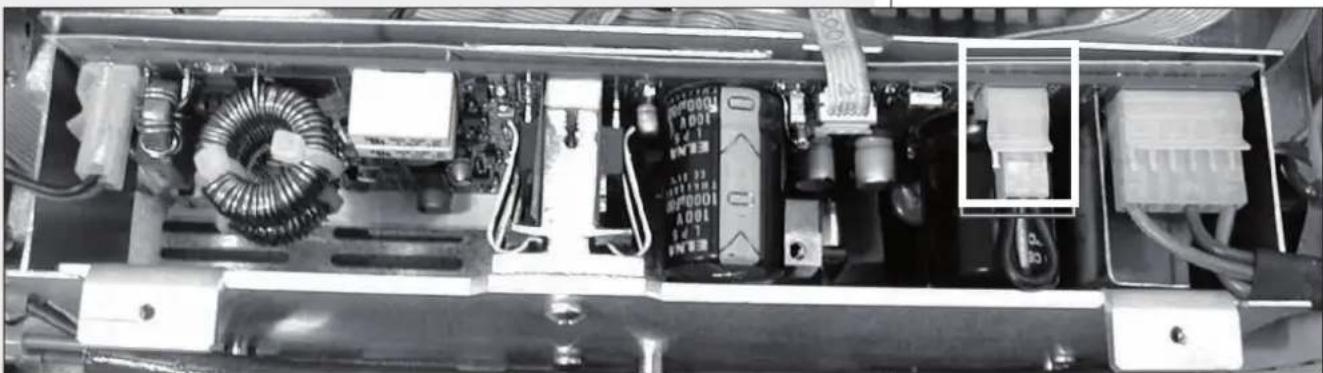

Individuare il connettore per il cambio di tensione 230 / 115 V dell'alimentatore (nella foto 1 è evidenziato con un quadrato).

Con tensione di rete 230 V, porre (o lasciare) il connettore nella posizione 230Vac (vedere la foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello destro, guardando il connettore frontalmente).

Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello sinistro, guardando il connettore frontalmente).

Rimontare il coperchio superiore dell'apparecchio.

Prima di collegare l'apparecchio rete, assicurarsi che il fusibile inserito nel connettore per l'alimentazione (posto sul pannello posteriore) sia quello corretto per la tensione in uso (leggere le indicazioni poste sotto il connettore stesso).

FOTO 1

FOTO 2

FOTO 3

DATI TECNICI

AMPLIFICATORE

Potenza d'uscita (RMS)

Risposta in frequenza

RAPPORTO SEGNALE / RUMORE

- MAIN INPUT

- AUX INPUT

Distorsione (a 1 kHz, potenza nom.)

Controlli toni AUX INPUT

- Bass

- Treble

Controllo PRESENCE (MAIN INPUT)

Filtro passa-alto (MAIN INPUT)

SENSIBILITÀ D'INGRESSO / IMPEDENZA

LOW LEVEL - MICRO (main input)

LOW LEVEL – LINE (main input)

HIGH LEVEL (main input)

AUX INPUT

Tensione / corrente "Phantom power"

USCITE DIFFUSORI

Bassa impedenza

Tensione costante (UP 2081)

Tensione costante (UP 2161)

Tensione costante (UP 2321)

PROTEZIONI

Amplificatore

Alimentazione

GENERALE

Tensione di alimentazione

Max. potenza assorbita (consumo)

Dimensioni (l, h, p)

Peso (Netto)

80 W (UP 2081);

160 W (UP 2161);

320 W (UP 2321)

50 Hz ÷ 13,5 kHz

60 dB

80 dB

< 0,3 %

± 8 dB @ 80 Hz

± 8 dB @ 13 kHz

+ 10 dB @ 2,15 kHz

150 Hz

Bilanciato, - 56 dBu (max - 25 dBu) / 10 kΩ

Bilanciato, -28 dBu (max 0 dBu) / 10 kΩ

Bilanciato, -7 dBu (max + 19 dBu) / 10 kΩ

Regolabile -4÷+15 dBu (max +22 dBu) / 20 kΩ

32 V / 18 mA

4Ω

70 V (63 Ω) / 100 V (125 Ω)

70 V (31 Ω) / 100 V (62 Ω)

70 V (16 Ω) / 100 V (31 Ω)

Sovraccarico, cortocircuito, termica

Fusibili di rete

115-230V / 50-60 Hz

160 W (UP 2081),

350 W (UP 2161),

600 W (UP 2321)

442 mm, 88 mm, 230 mm (2 unità rack 19")

3,8 kg (UP 2081);

4,8 kg (UP 2161);

6,2 kg (UP 2321)

WARNING: AC VOUTAREXICATOR RBCS, REFUT TO REDACTION MANUAL 19226V-50/80Hz - 200 W AC 23V/FUSE TCA/AL/200V AC 19W/FUSE TCR/200V CC CAUTION AVIS: REQUIRED OF CHOC ELECTRICAL, NE PAS START ATTENTION: CURRENT ON FLOWER OF REDACTIONS TO MODE TYPE, DESPRING AT PART OF REPLACEMENT TO TIME CAUTION: REPLACE WITH THE SAME TYPE FIRE AND RATING, DISCONNECTED SUPPLY. DIAO RETURN ON CHAPING TUBE WARNING: TO REJECT THE MIND OF TIME OR ELECTRIC SHOCK, EXPOSSED THIS EQUIPMENT TO MARKER SWITCHING, NO NOT REBEING COLDEN, NO LEADER BEVERAGE PAINTS MODEL, RETURN SELLING TO CAPITIC DRINKERS. CD/DVD BMW 3001 MIXER MIC. (solo uno)

www.rcfaudio.com
