MANUALE UTENTE Navy S Icon.e
Manuale delle istruzioni per l'uso
Il presente manuale contiene importanti indicazioni relative alla sicurezza e alle prestazioni. Si raccomanda di leggere attentamente prima dell'utilizzo della e-Bike Icon.e, riservando particolare attenzione agli avvertimenti e alle precauzioni da adottare nella sua gestione.
Se prestate la bicicletta elettrica ad altri per l'uso, lasciate che gli utenti leggano attentamente le istruzioni.
NORME DI LEGGE
Per l'utilizzo della Bicicletta a Pedalata Assistita, è fatto obbligo di seguire le norme di circolazione in vigore nel proprio Paese (Codice della Strada). Nella maggioranza dei Paesi per guidare una Bicicletta a pedalata assistita non occorrono permessi delle Autorità, né la Patente di Guida. Ogni utente è tenuto ad informarsi in merito ad eventuali permessi di guida e norme particolari per le Biciclette a Pedalata Assistita presso le Autorità Locali. È possibile circolare con la Bicicletta a Pedalata Assistita sulle strade e sulle vie pubbliche solo con l'aggiunta degli equipaggiamenti prescritti dalla legge nel Paese di utilizzo (consultare il Codice della Strada).
Le Biciclette a Pedalata Assistita ICONE sono conformi al disposto dell'Art. 50 del Nuovo Codice della Strada:
I velocipedi sono veicoli con due o più ruote funzionanti a propulsione esclusivamente muscolare, per mezzo di pedali, azionati dalle persone che si trovano sul veicolo; sono altresì considerati velocipedi le Biciclette a Pedalata Assistita, dotate di un motore ausiliario elettrico avente potenza nominale continua massima di 0,25KW la cui alimentazione è progressivamente ridotta ed infine interrotta quando il veicolo raggiunge i 25 km/h o prima se il ciclista smette di pedalare.
DIRETTIVA EUROPEA 2002/96/CE
Questo simbolo significa che la Bicicletta è assoggettata alla direttiva europea 2002/96/CE e vi obbliga a smaltire le parti della Bicicletta separatamente dai rifiuti domestici, consegnandola in un apposito centro di restituzione e raccolta.
MARCHIO CE
Marchio CE sulla targhetta del prodotto. Questo simbolo significa che la bicicletta a pedalata assistita soddisfa tutti i requisiti di sicurezza basilari delle direttive europee applicabili.
QUESTA BICICLETTA ELETTRICA A PEDALATA ASSISTITA È STATA ATTENTAMENTE PROGETTATA E PRODOTTA SEGUENDO GLI ULTIMI STANDARD INTERNAZIONALI DI QUALITÀ, INCLUSI:
Indice
- Informazioni importanti
- Controlli prima della prima escursione
- Alla guida
- Piegatura e metodi di utilizzo
- Soluzioni tecniche "fai da te"
- Ciclocomputer
- Ricarica e protezione della batteria
-
Manutenzione e riparazione
-
Questioni che richiedono attenzione
- Manutenzione
- Parametri tecnici
- Informazioni sul servizio assistenza
- Certificato della e-Bike ICONE
- Scheda di garanzia
- Verbale di consegna
ATTENZIONE!
PERICOLO!
Informazioni interessanti sulla bicicletta icone
L'aggiunta di accessori e componenti non corretti o progettati per questa e-Bike può causare danni a quest'ultima e compromettere la sicurezza del suo funzionamento. Questo può dare origine a situazioni di guida pericolose, cadute e incidenti.
Non aggiungete mai da soli attrezzature alla vostra e-Bike e non tentate di mai di modificarla da soli.
Accessori
Scegliete sempre gli accessori e i componenti per le modifiche insieme a un rivenditore specializzato e che abbia ricevuto una formazione specifica. In riferimento agli accessori e al peso supplementare che implicano, tenete sempre conto anche del peso massimo consentito dalla Bicicletta. Si può richiedere l'aggiunta dei seguenti accessori:
- Equipaggiamento per il transito su strade e vie pubbliche secondo le norme in vigore nel Paese di utilizzo, se non disponibile di serie.
- Portapacchi.
- Seggiolino per bambini in caso di utilizzo di un portapacchi omologato per un tale seggiolino.
- Consultate il rivenditore.
- Borse portabagagli in caso di utilizzo di un portapacchi omologato per tali borse.
Sicurezza e comportamento
Gentile Cliente ICONE,
congratulazioni per aver acquistato una nuova e-Bike ICONE.
Avete acquistato una bicicletta che sarà sicuramente all'altezza delle vostre aspettative di qualità, funzione e caratteristiche di guida.
Per potervi garantire la massima sicurezza quando usate questo prodotto, vi invitiamo a leggere con attenzione il presente manuale delle istruzioni.
Con l'acquisto di questa e-Bike ICONE avete scelto un prodotto di qualità. La vostra nuova e-Bike ICONE è stata realizzata con parti sviluppate e prodotte con precisione.
In questo manuale troverete raccolta una serie di consigli sull'uso della e-Bike ICONE nonchè informazioni interessanti sulle sue caratteristiche costruttive, sulla cura e sulla manutenzione. Vi invitiamo a leggere con attenzione questo manuale delle istruzioni per l'uso, anche se siete ciclisti esperti.
Negli ultimi anni la tecnologia di costruzione delle biciclette ha fatto grandi progressi.
1. Informazioni importanti
Questo manuale contiene importanti informazioni sul servizio di sicurezza e le prestazioni. Aspetto e specifiche sono soggetti a modifiche senza preavviso allo scopo di migliorare costantemente la qualità del prodotto.
Si prega di osservare prima di utilizzare la e-Bike ICONE, gli avvertimenti e precauzioni contenuti nel presente manuale.
Se prestate la bicicletta elettrica ad altri per l'uso, lasciate che gli utenti leggano attentamente le istruzioni, al fine di minimizzare al massimo la possibilità di incidenti.
Indossare caschi adeguati e qualificati durante l'uso della E-bike.
Indossare sempre almeno un abito con striscia fluorescente o riflettente durante la guida di note o in condizioni non ottimali di luce. Controllare sempre: che le luci anteriore e posteriore siano in funzione, che i freni funzionano correttamente. Accendere le luci in condizioni di buio o scarsa visibilità. Se non potete accendere le luci, si consiglia di portare la bici a mano, camminando. In caso di pioggia e/o neve, si raccomanda di usare i freni in anticipo, riducendo la velocità, aumentando la distanza di sicurezza.
L'accelerazione è una delle cause principali di incidenti in bicicletta si raccomanda di non lasciare la presa del manubrio per l'azionamento del display, tale azione va eseguita esclusivamente a veicolo fermo. Pertanto, la velocità deve essere rispettata e il limite di velocità di 25 Km/h non deve mai essere superato neanche in discesa.
Questa e-Bike è realizzata rispettando tutte le normative vigenti ed in particolare: la direttiva europea 2002/24/CE che definisce biciclette elettriche a pedalata assistita le biciclette dotate di un motore ausiliario elettrico avente potenza nominale continua massima di 250 Watt la cui alimentazione è ridotta ed infine interrotta quando il veicolo raggiunge i 25 km/h o prima se il ciclista smette di pedalare.
Il motore non deve essere mai in funzione quando il passeggero smette di pedalare.
Questa e-BIKE è realizzata rispettando tutte le normative vigenti ed in particolare:
- Attivazione del motore solo in presenza della pedalata (pedalata assistita)
• Velocità massima 25 Km/H - Potenza inferiore a 250 Watt
Non toccare le parti della alimentazione della bicicletta e della batteria, non usare neanche metallo per toccare parti della bici, altrimenti si potrebbe causare un pericoloso corto circuito.
Se si desidera aumentare il chilometraggio, fare attenzione alla giusta pressione dei pneumatici, cercate di pedalare costantemente e di mantenere una velocità stabile. Frenate quando necessario e non attendete di essere troppo vicini a chi vi precede o al punto in cui desiderate fermarvi.
Il conducente deve avere almeno 16 anni.
Il conducente deve essere in grado di andare in bicicletta, ossia deve disporre delle conoscenze di base relative all'impiego di una bici ed essere dotato del senso dell'equilibrio necessario per guidare e controllare una bicicletta a Pedalata Assistita.
Il conducente, da fermo, deve essere in grado di salire e scendere con sicurezza. Questo vale in particolare per le selle ergonomiche se il conducente, da seduto, non riesce a toccare il suolo con i piedi. Come le altre biciclette, può trasportare solo una persona.
La taglia fisica del conducente deve essere adeguata alla Bicicletta e non deve essere superato il carico massimo consentito.
Perfetta forma fisica e mentale.
Se il conducente desidera guidare la e-bike su strade e vie pubbliche deve essere fisicamente e mentalmente in grado di circolare nel traffico stradale.
La bicicletta a Pedalata Assistita consente di sviluppare velocità elevate per lunghi periodi di tempo. Il conducente deve disporre della resistenza necessaria per controllare con sicurezza la e-bike per almeno due ore.
La bicicletta a Pedalata Assistita non consente di compensare infermità o una mancanza di forma fisica.
PERICOLO!

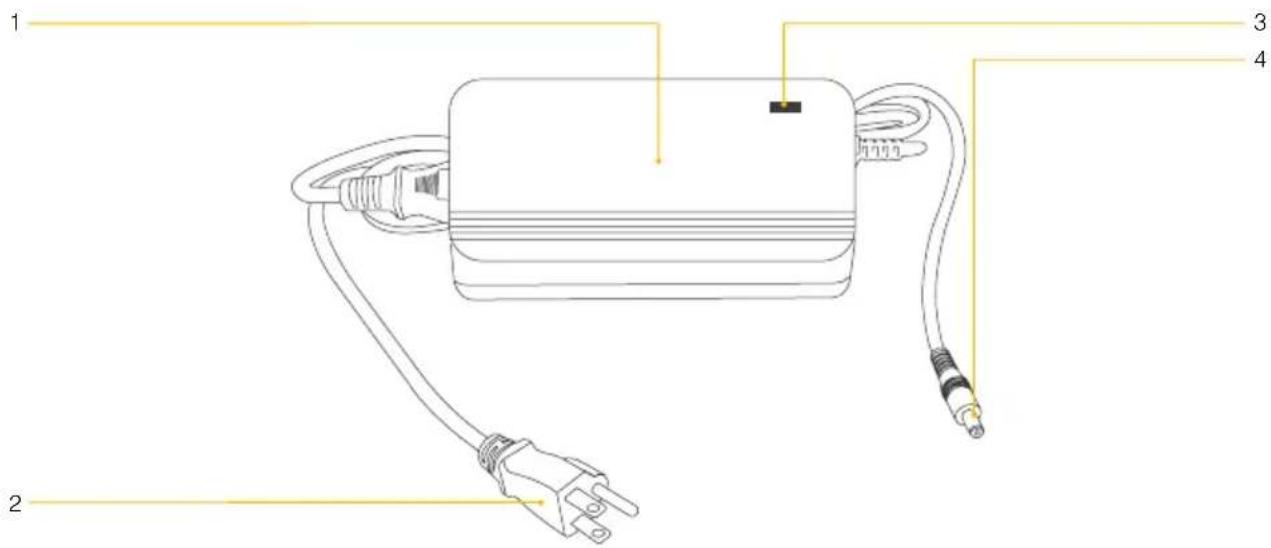

Per la ricarica del pacco accumulatore della bicicletta a pedalata assistita, utilizzare esclusivamente il caricabatterie in dotazione. Tenere il caricabatterie e la bicicletta lontani da bambini e da persone che non possono comprendere il pericolo e da animali. Evitare che il caricabatterie entri in contatto con l'acqua o sia conservato in luoghi umidi. Non caricare il pacco accumulatore al sole. Tenere il pacco accumulatore e il caricabatterie lontani da fonti di calore (come ad esempio i termosifoni). Caricate l'accumulatore solo in vostra presenza.
Non utilizzare mai il caricabatterie o se in funzione staccare immediatamente la spina in presenza delle condizioni di seguito elencate:
- Se il caricabatterie presenta danni di qualsiasi tipo.
- Se l'isolamento dei cavi o una o più connessioni a spina sono danneggiati. In questo caso, afferrare la spina solo in corrispondenza di un punto isolato. Eventualmente disattivare il corrispondente fusibile nella scatola di distribuzione elettrica.
- Se il caricabatterie si riscalda in modo inconsueto. Un trascurabile sviluppo di calore nel caricabatterie e nell'accumulatore è normale.
- Se si presentano rumori inconsueti (ad es. forte ronzio, sibilo, ecc.)
- Se al momento dell'accensione e dello spegnimento o durante l'inserimento e il distacco della spina si formano scintille.
- Se si sviluppa del fumo nel caricabatterie o nella bicicletta.
Evitare l'esposizione al sole forte e alla pioggia, evitare luoghi dove la temperatura è troppo elevata o dove è presente gas corrosivo. Questo al fine di evitare danni alla superficie e corrosione chimica della vernice e dei componenti elettrici che possono a loro volta causare guasti di funzionamento e incidenti.
Il guidatore deve essere persona in grado di comprendere il pericolo per la età minima di guida riferirsi alle leggi nazionali. Non è assolutamente consentito portare una seconda persona sulla e-Bike.
SI RACCOMANDA DI NON MODIFICARE LE CARATTERISTICHE TECNICHE DELLA E-BIKE!
Se questa brochure non è riuscita a spiegare tutti gli aspetti potete consultare il sito web www.iconeway.com
2. Controlli prima della prima escursione
- Controllare attentamente i freni, le ruote ed i pneumatici, la connessione pieghevole e le parti di smontaggio rapido, per assicurare che il veicolo sia in buone condizioni.
- Verificate che la carica della batteria sia sufficiente per supportare il chilometraggio che intendete percorrere.
- Considerare sempre almeno un 25% di chilometri in più rispetto a quelli che si ha intenzione di percorrere.
- Controllare il sistema del freno: assicurarsi che il sistema di frenatura funzioni correttamente, Se non fosse possibile controllare e regolare l'impianto rivolgersi ad un tecnico altamente qualificato oppure rivolgersi alla nostra assistenza clienti.
- Controllare la chiusura e la sicurezza delle ruote.
- Controllare se tutte le componenti funzionano normalmente.
- Controllare e assicurarsi che il manubrio ed il sellino siano agganciati e stretti a sufficienza. Assicurarsi che tutti i dadi, bulloni e viti siano stretti a sufficienza.

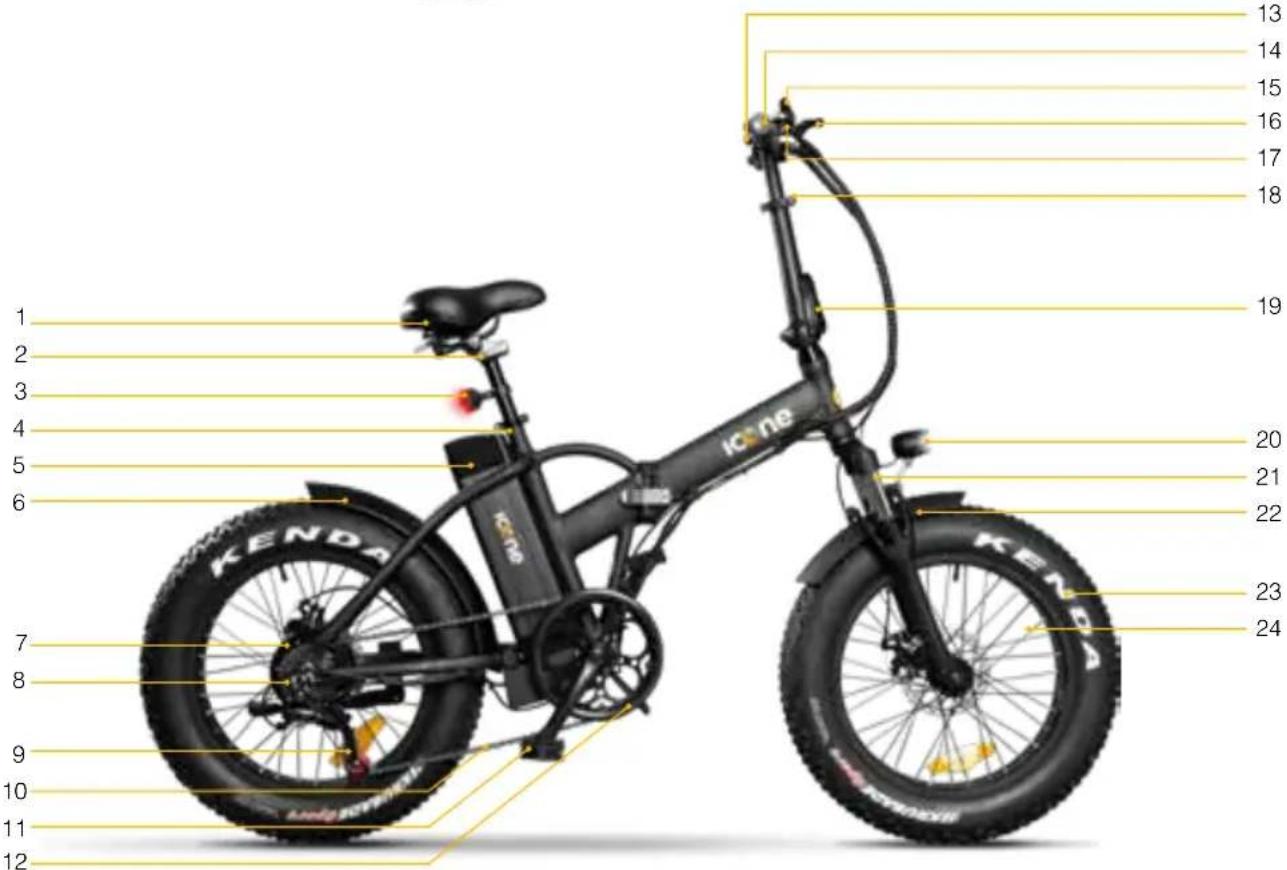

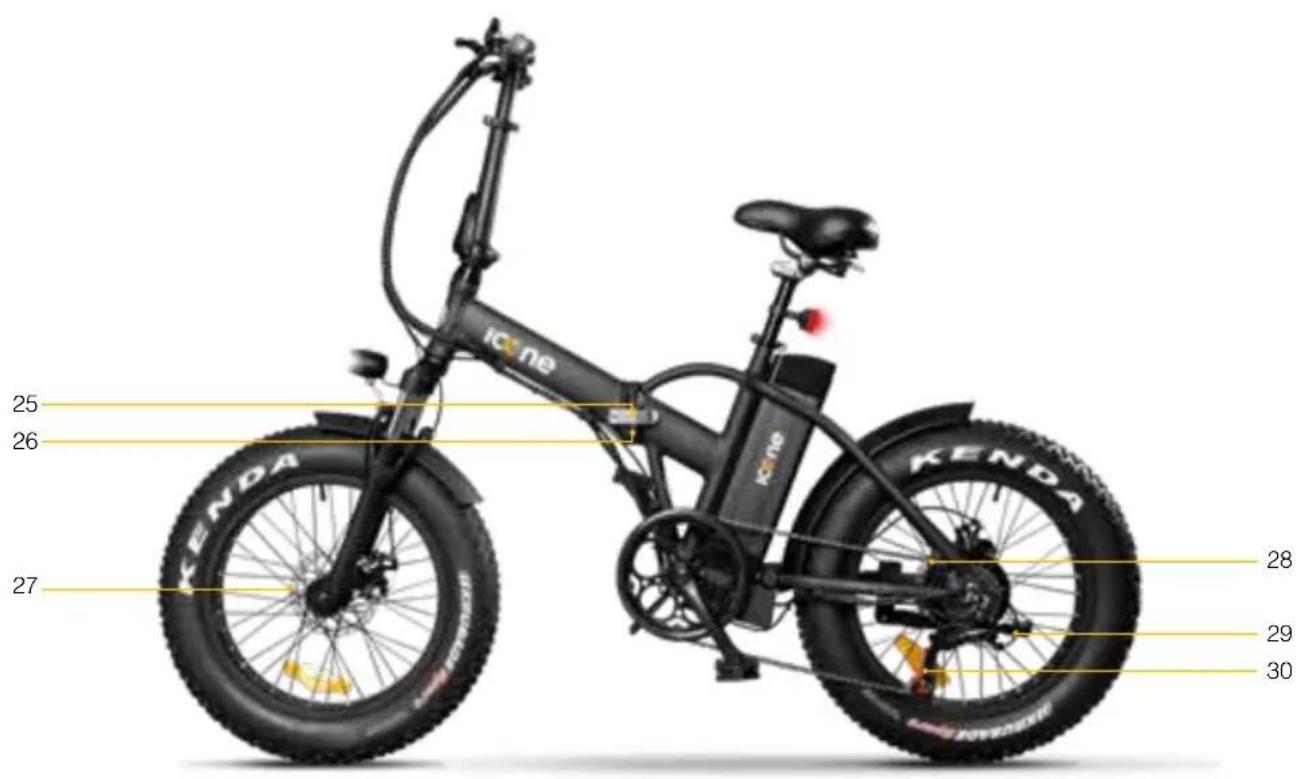

ALLROADS
Telaio:
1 Sella
2 Reggisella
3 Fanale posteriore
4 Chiusura del reggisella
5 Batteria
6 Parafango posteriore
7 Motore
8 Cambio
9 Deragliatore
10 Catena
11 Pedivella
12 Pedale
13 Ciclocomputer
14 Manubrio
15 Leva del cambio
16 Leva del Freno
17 Campanello
18 Regolazione altezza manubrio
19 Maniglia piegatura manubrio
20 Fanale anteriore
21 Forcella ammortizzata
22 Parafango anteriore
23 Pneumatico
24 Raggi
25 Maniglia di piegatura telaio
26 Blocco di sicurezza
27 Disco del freno anteriore
28 Disco del freno posteriore
29 Cavalletto
30 Catarifrangente
3. Alla guida
ACCENSIONE:
Accendere l'interruttore, il display si accendera' quando connesso.
EPAC/PEDELEC:
Proprio come le normali biciclette, posizionare la bicicletta e salire in sella, posizionare un piede sul pedale e cominciare a pedalare dopo che tutto sia OK. Durante la pedalata una volta raggiunta una velocita' stabilita il motore si attiverà automaticamente e comincerà a funzionare e a far muovere la vostra e-Bike. Per fermare il motore, interrompere la pedalata e il motore si fermerà automaticamente. Per fermare la e-Bike usare i freni. I freni hanno la funzione di interrompere il funzionamento, se entrambe le leve vengono azionate (anche singolarmente), l'energia verrà interrotta automaticamente ed il motore si fermerà.
VARIAZIONE DI POTENZA ASSISTITA (VPA):
La possibilità di configurare il livello di assistenza elettrica è funzionalità propria ed esclusiva dell e-bike a pedalata assistita. Tale caratteristica permette di scegliere tra cinque livelli di pedalata assistita; in questo modo è possibile adeguare il livello di assistenza alle differenti condizioni di percorso e/o di manto stradale, caratteristica molto utile sulle lunghe percorrenze.
CALIBRARE IL LIVELLO DI BATTERIA:
Quando la batteria si sta scaricando, gli indicatori luminosi si spegneranno uno a uno, a questo punto potrete spegnere l'interruttore ed usare i pedali come con le regolari bici (NO e-bike).
Potrete ricaricare la batteria quando vi troverete nelle vicinanze di una presa di corrente e solamente successivamente potere usare nuovamente la Pedalata Assistita, nonchè dopo la ricarica completa.
PARCHEGGIO:
Assicurarsi che l'interruttore sia impostato su OFF così' da non avviare il motore in modo accidentale. Si consiglia di usare un lucchetto per proteggere la vostra e-Bike se necessario.
ATTENZIONE!
Usare frequentemente i freni, accendere e spegnere la e-Bike ripetutamente, pedalare controvento, in salita o trasportando molto peso può influire sulle performance della batteria, compromettendo la durata ed il tempo di viaggio.
4. Piegatura e metodi di utilizzo
METODO DI PIEGATURA:
- Togliere la maniglia di sollevamento.
- Rilasciare l'anello della clip di sicurezza,
- Aprire la maniglia di piegatura e piegare l'estremità superiore in basso
- Regolare la posizione.
Il metodo di piegatura del telaio è lo stesso.
Aggiungete spesso olio lubrificante al dispositivo di piegatura del telaio.
5. Soluzioni tecniche "fai da te"
EVENTUALITÀ POSSIBILI CAUSE SOLUZIONI
| Posizionare l'interruttore su ON, l'indicatore luminoso non si illumina, il motore non funziona, non c'è elettricità nella e-Bike. | 1. La batteria è completamente scarica.2. Il cavo elettrico di connessione della batteria è allentato.3. I fusibili sono bruciati. | 1. Caricare la batteria.2. Aggiustare il cavo.3. Cambiare i fusibili. |
| La distanza di viaggio diminuisce. | 1. Insufficiente capacita' della batteria.2. La batteria si sta esaurendo.3. Frenare continuamente, pedalare in salita o controvento. | 1. Caricare la batteria completamente.2. Cambiare la batteria.3. Usare di più la pedalata fisica. |
| L'indicatore luminoso non si accendo durante la ricarica. | 1. Il cavo di connessione e' allentato.2. Fusibili sono bruciati.3. Il caricabatterie e' danneggiato. | 1. Inserire il cavo in modo appropriato.2. Cambiare i fusibili.3. Cambiare il caricabatterie. |
| Altri problemi. | Qualsiasi problema con i componenti elettrici | Rivolgersi al venditore locale o al centro servizi per un aiuto. |

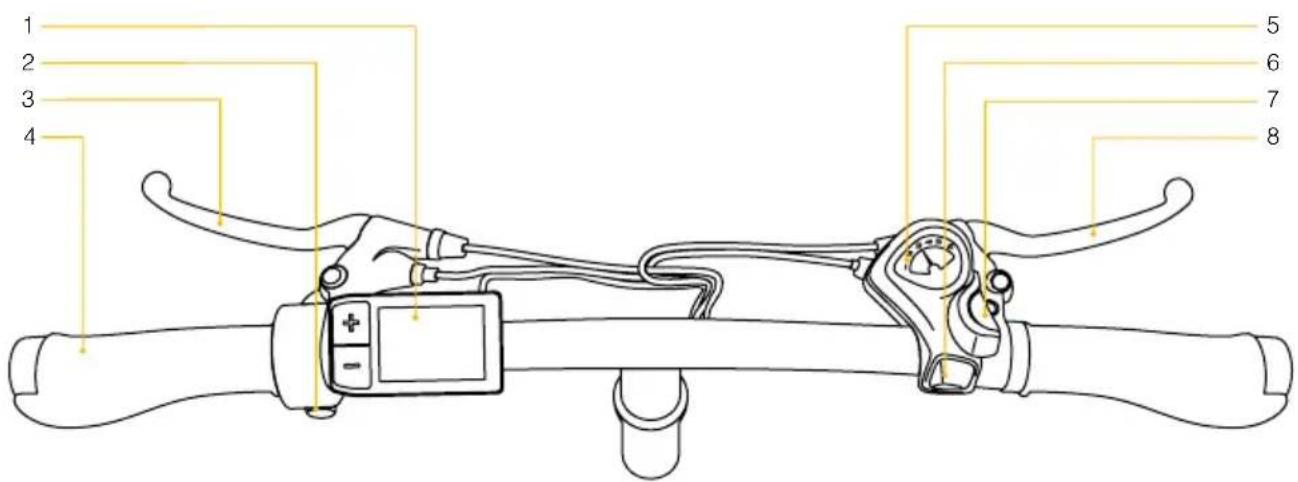

ALLROADS
Manubrio:
1 Ciclocomputer
2 Campanello
3 Leva del freno anteriore
4 Manubrio
5 Display cambio
6 Leva del cambio su
7 Leva del cambio giù
8 Leva del freno posteriore
6. Ciclocomputer

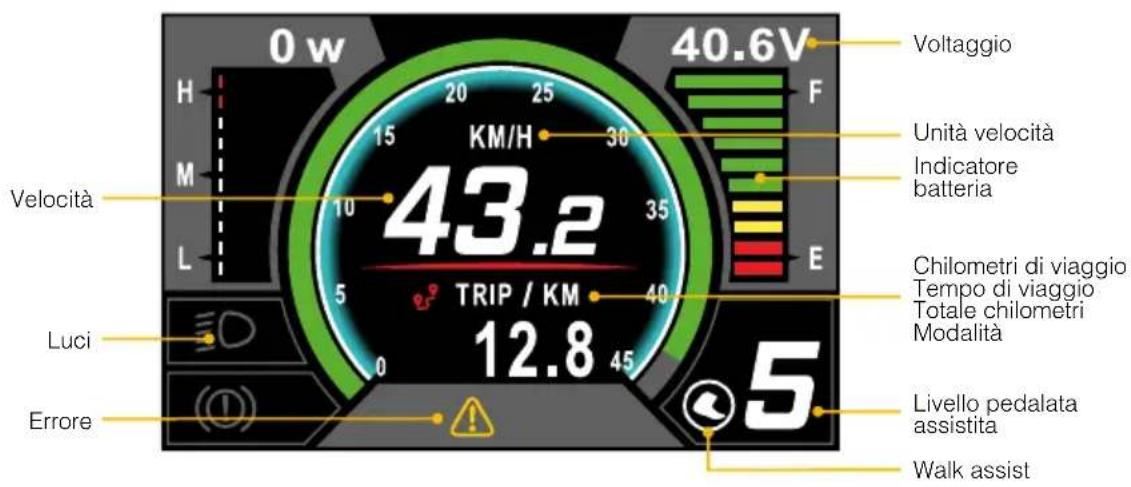

Interfaccia di base:
Sul display potrebbero comparire immagini e/o icone relative a funzioni non supportate dal prodotto acquistato. Pertanto, si prega di fare sempre riferimento al presente manuale.
ATTENZIONE! Nell'uso del display, prestare attenzione alla sicurezza, non collegare il display quando l'alimentazione è accesa. Evitare l'uso durante forti piogge, nevicate e forte luce solare. Se il display dovesse danneggiarsi inviare il più presto possibile in riparazione.
Velocità: quando il display è acceso, mostra la velocità.
Luci: indica se il faro anteriore è acceso o spento.
Errore: questa icona si accende in caso di malfunzionamento del sistema e non verrà visualizzata durante il normale utilizzo.
Voltaggio: indica il voltaggio impostato.
Unità velocità: indica l'unità della velocità, Km/h o MPH.
Indicatore batteria: indica la percentuale di carica della batteria.
Chilometri di viaggio: quando questa icona è attiva, il numero dopo l'icona indica il chilometraggio di ogni viaggio, l'unità può essere miglia o km.
Tempo di viaggio: quando questa icona è attiva, il numero dopo l'icona indica il tempo di percorrenza del viaggio.
Totale chilometri: quando questa icona è attiva, il numero dopo l'icona indica il chilometraggio di tutti i viaggi; unità può essere miglia o Km.
Modalità: se spenta indica che la velocità visualizzata sul display è la velocità corrente, AVG indica che la velocità indicata è la velocità media, MAX indica che la velocità indicata è la velocità massima.
Livello pedalata assistita: indicatore cinque livelli di potenza indicatore sotto tensione.
Walk assist: mostra quando la modalità walk assist 6km/h è accesa. Non è mostrato in altri casi.

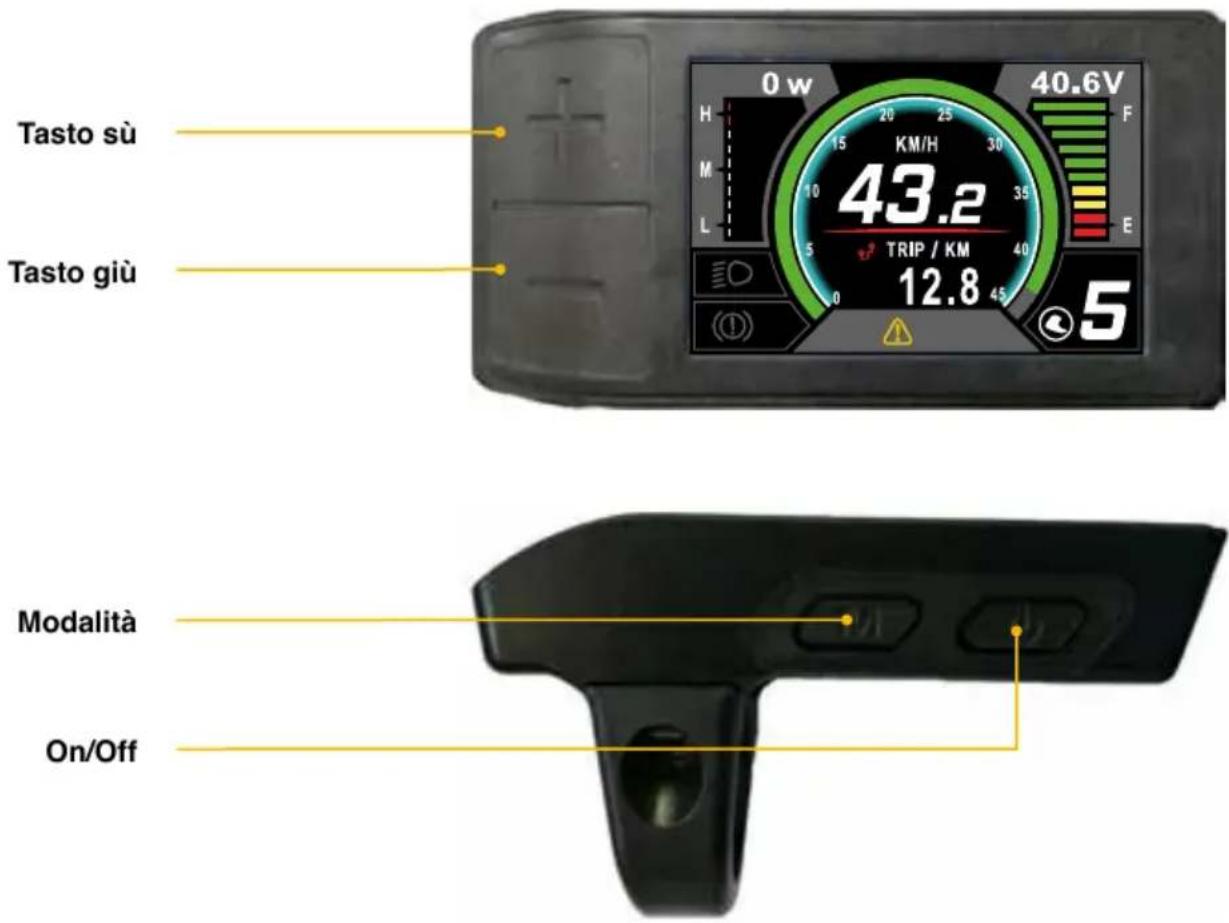

Definizione dei tasti:
Accensione / Spegnimento
Tenere premuto il pulsante di accensione ⏻ per 1 secondo per accendere/spegnere il display.
Se nessuna operazione viene effettuata e la velocità è 0 per 5 minuti, il display si spegne automaticamente.

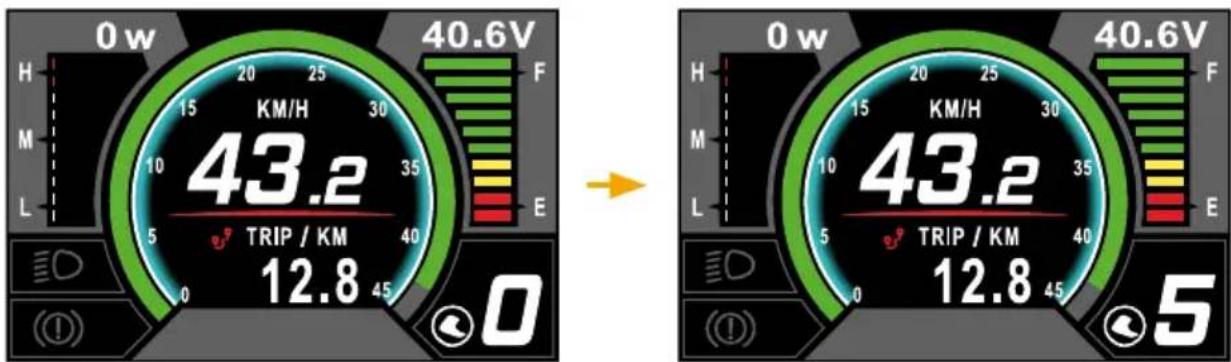

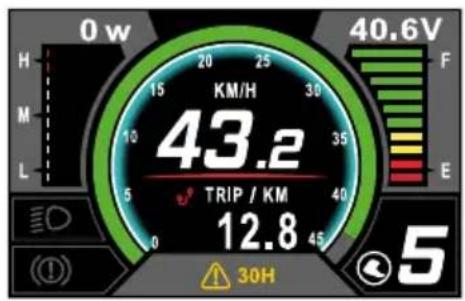

Selezione Livello Pedalata Assistita
Premere i pulsanti + / - per modificare il livello di assistenza.
Sono disponibili 5 modalità.
Interfaccia mostrata come di seguito:

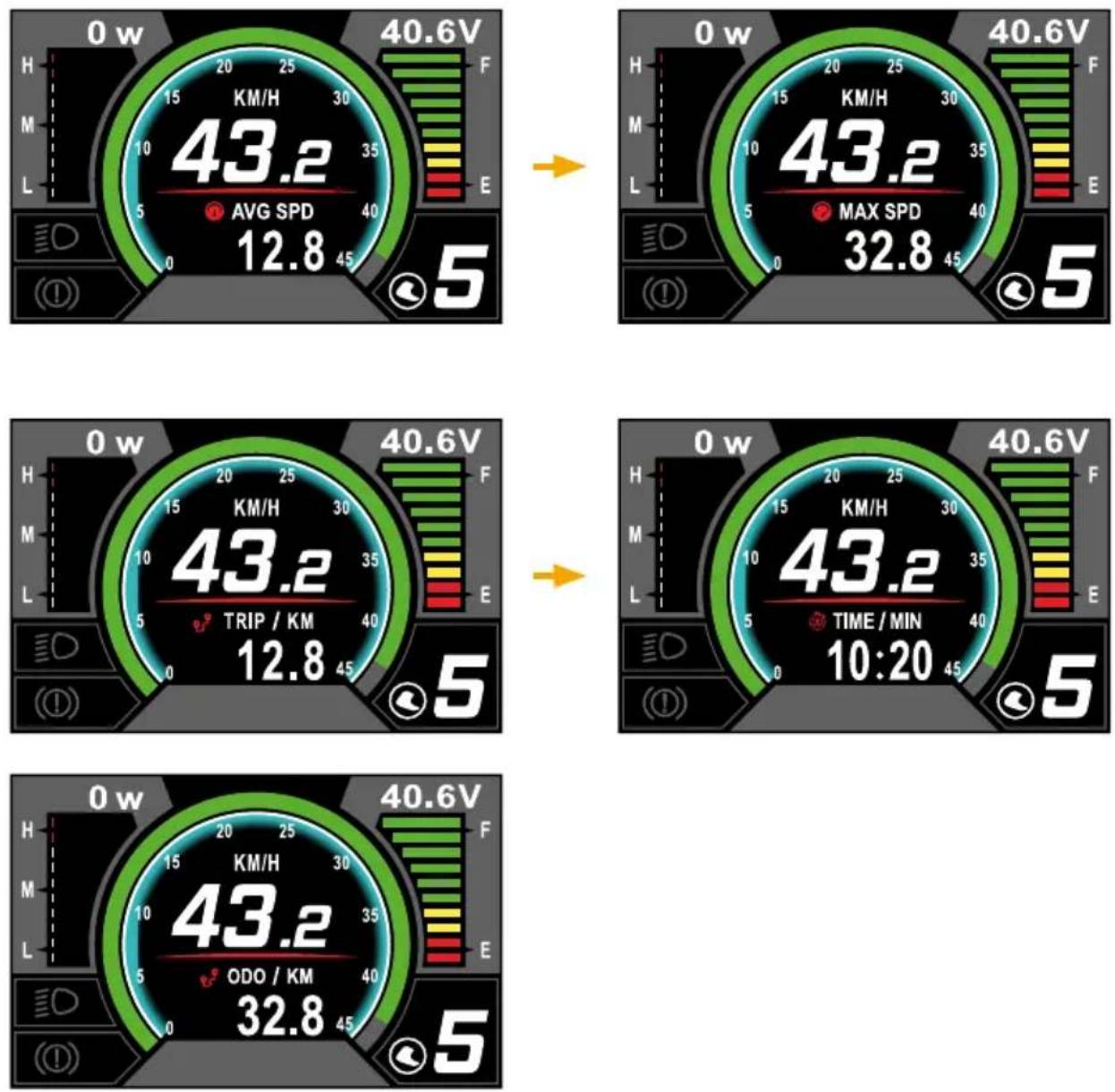

Cambiare visualizzazione display
Le informazioni cambiano da velocità media, velocità massima, chilometri di viaggio, chilometraggio totale e tempo di viaggio premendo brevemente M quando il display è acceso.
Mostra:
- Velocità media (AVG) > Velocità massima (MAX).
- Chilometri di viaggio (TRIP) > Tempo di viaggio (TIME) > Chilometraggio totale (ODO).
Se non viene eseguita alcuna operazione per 5 secondi, il display tornerà automaticamente alla visualizzazione della velocità.
Interfaccia mostrata come di seguito:

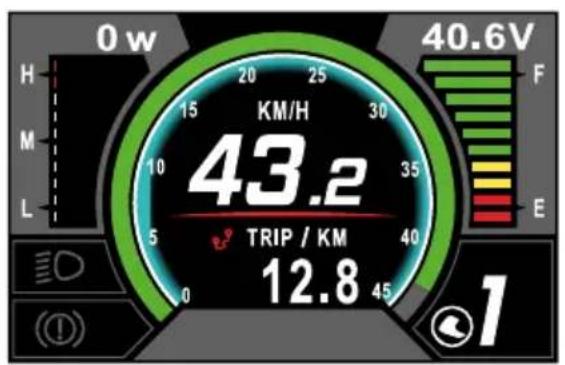

Accensione / Spegnimento Luci
Tenere premuto il pulsante + per 1 secondo per accendere/spegnere il faro anteriore.
Il motore non funziona quando la tensione della batteria è bassa, il display può comunque tenere il faro acceso per un pò mentre utilizzate la e-bike.
Interfaccia mostrata come di seguito:

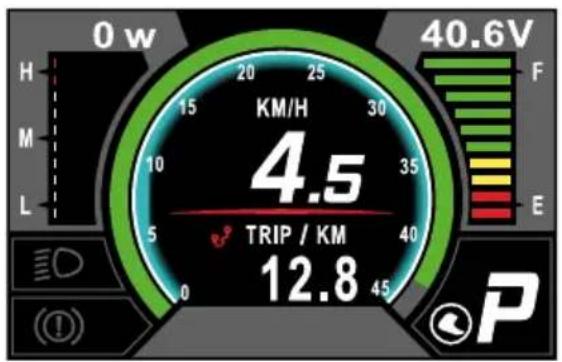

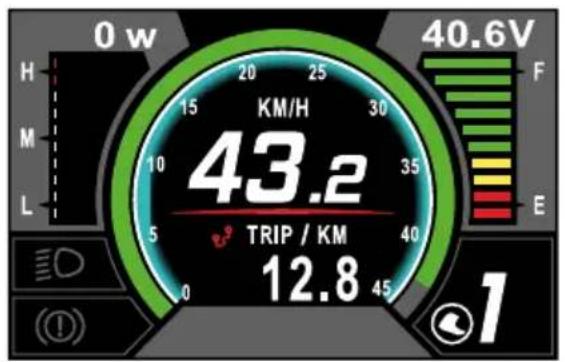

Modalità Walk assist
Premere e mantenere premuto -, la bici è entrata in modalità Walk Assist. Al rilascio del pulsante - la bici esce dalla modalità Walk Assist.
Interfaccia mostrata come di seguito:
gauge
| Metric | Value | | ------------ | ----- | | Speed (km/h) | 43.2 | | Trip Rate (km) | 12.8 |
gauge
| Metric | Value | | ------------ | ----- | | Speed (km/h) | 4.5 | | Trip Frequency | 12.8 |Percentuale di carica

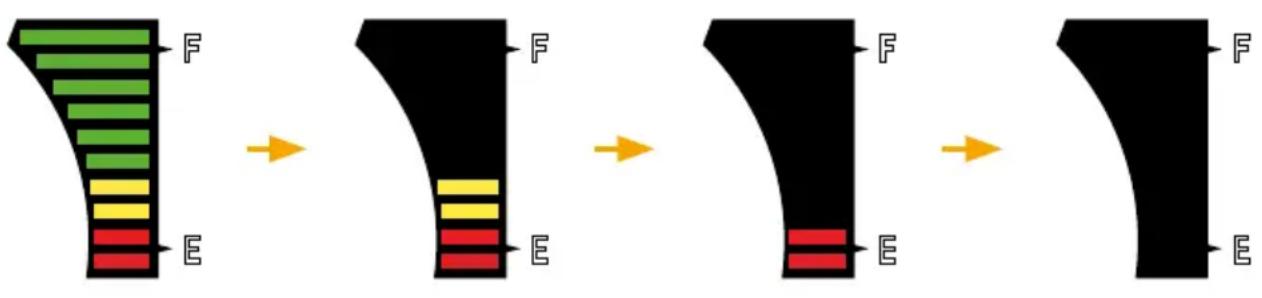

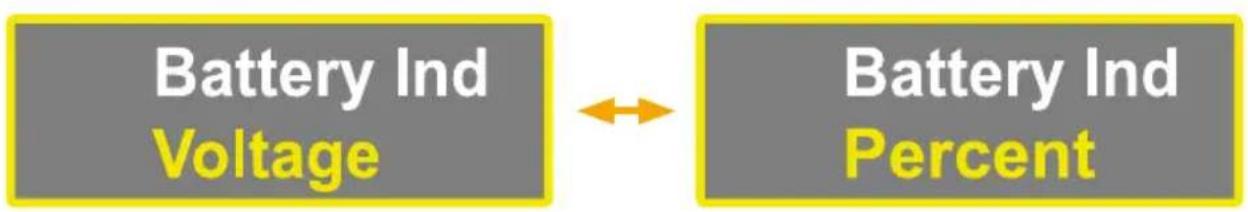

Durante la guida, il display mostrerà il valore di carica della batteria e 10 livelli per indicare il livello di potenza. Il livello 0 significa che la batteria è scarica.
Tenere premuti contemporaneamente i pulsanti + e - per 2 secondi per ripristinare diversi dati temporanei, i dati temporanei includono AVG Speed / MAX Speed / Trip / Time.
Questi dati temporanei non possono essere cancellati dallo spegnimento.

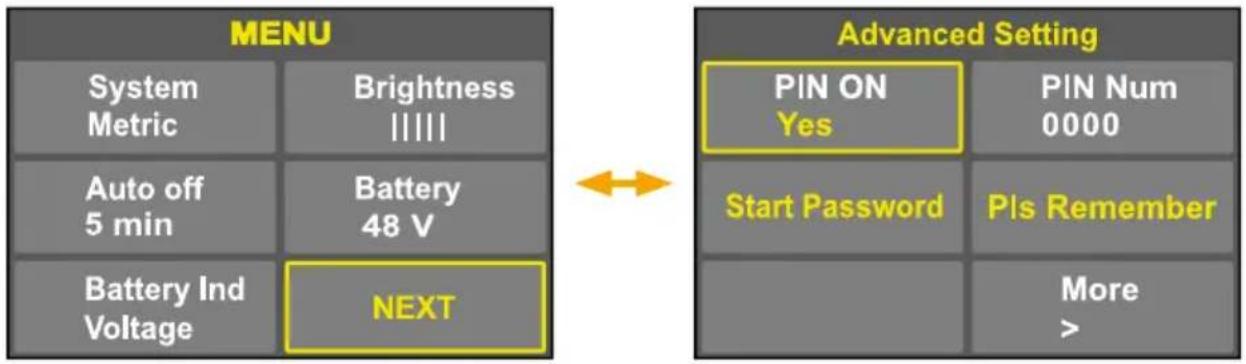

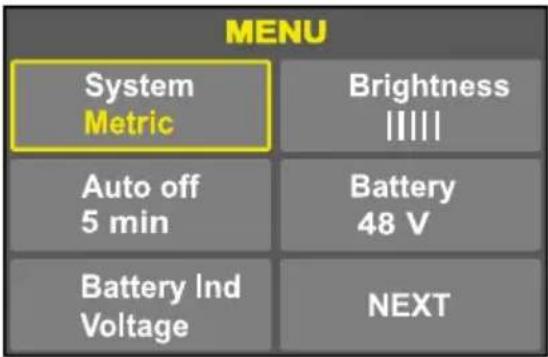

Interfaccia di impostazione
Premere a lungo il pulsante M (3 secondi) per accedere all'interfaccia di impostazione dei dati. In questo stato gli utenti possono impostare e visualizzare i parametri del display.
Premere il pulsante + / - per modificare l'impostazione dei parametri, premere il pulsante M per passare alla voce successiva.
Premere a lungo il pulsante M (3 secondi) per uscire dal menu.
- Il display esce automaticamente dal menu quando non viene eseguita alcuna operazione per 10 secondi.
- Per motivi di sicurezza, il display non può accedere al MENU durante la guida.
• Il display esce da MENU quando inizia a guidare.
Interfaccia mostrata come di seguito:

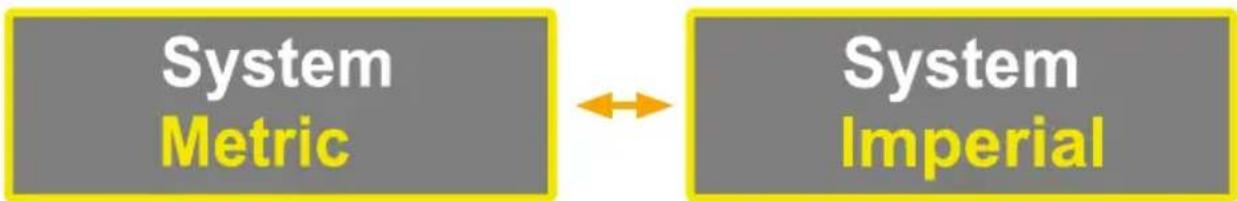

Premere il pulsante + / - per cambiare tra Metrico/Imperiale.
Interfaccia mostrata come di seguito:


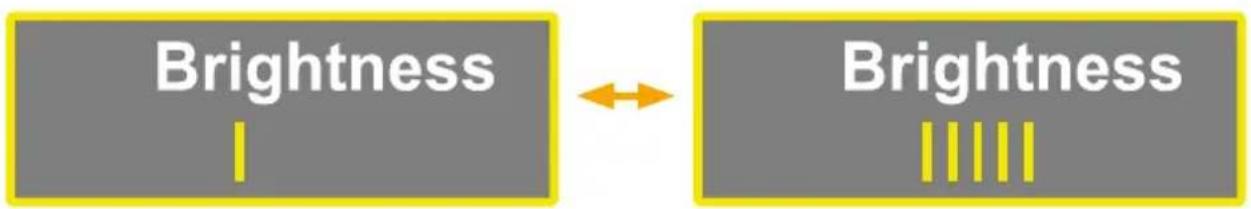

Luminosità display
Premere il pulsante + / - per modificare la luminosità del display, da 1 a 5.
Interfaccia mostrata come di seguito:


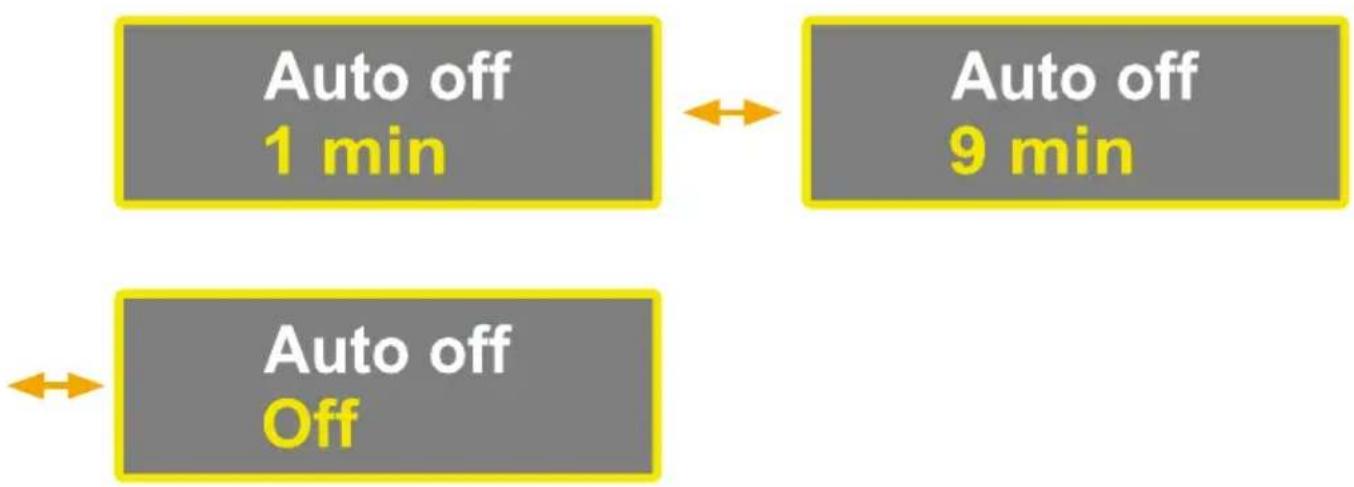

Spegnimento automatico
Premere il pulsante + / - per modificare il tempo di spegnimento automatico, da 1 a 9 / OFF. Il numero rappresenta il tempo (minuti) per lo spegnimento, OFF significa disabilitare la funzione di spegnimento automatico, il valore predefinito è 5 minuti.
Interfaccia mostrata come di seguito:


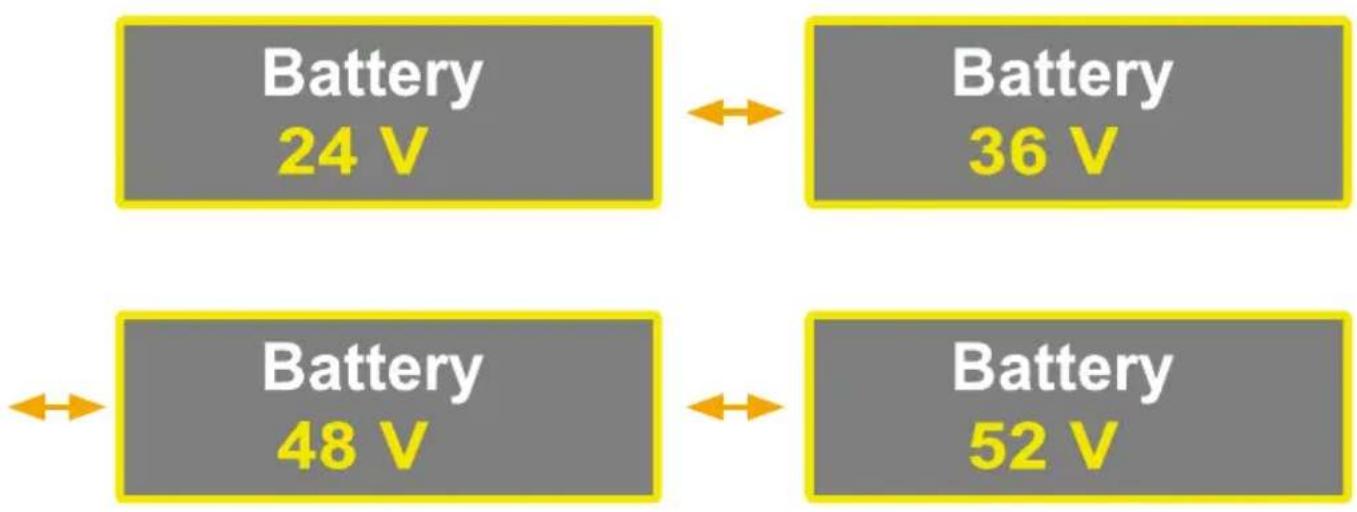

Impostazioni del voltaggio
Premere + / - per alternare tra 24V / 36V / 48V / 52V.
Non cambiare il voltaggio se non supportato dalla vosta ebike.
Inserire un voltaggio diverso da quello impostato dalla fabbrica (48V) comporta il decadimento della garanzia.
Interfaccia mostrata come di seguito:
Indicatore batteria
Premere il pulsante + / - per cambiare l'indicatore della batteria tra Tensione / Percentuale / OFF.
La percentuale accurata richiede la comunicazione con la batteria.
Interfaccia mostrata come di seguito:
Attraverso la voce NEXT si accede alle impostazioni avanzate di fabbrica, bloccate da una Password.
Bypassare la password e modificare le impostazioni di fabbrica comporta il decadimento della garanzia.
Interfaccia mostrata come di seguito:
Codici di Errore
Quando c'è un guasto, l'icona appare sullo schermo e mostra il codice di errore.
Interfaccia mostrata come di seguito:
Tabella dei codici di errore:
| CODICE ERRORE DESCRIZIONE ERRORE METODO DI VERIFICA | ||
| 21 | Corrente anormale | Controllare batteria |
| 22 | Guasto del sensore PAS | Controllare sensore PAS |
| 23 | Guasto fase del motore | Controllare il motore |
| 24 | Guasto del motore | Controllare il motore |
| 25 | Guasto del freno | Controllare freni |
| 30 | Errore di comunicazione del controller | Controllare il connettore del controller |
7. Ricarica e protezione della batteria
Usare il caricabatterie che corrisponde alla vostra e-Bike (mai usare un caricabatterie di un differente modello). Prima della ricarica, impostare l'interruttore su OFF e togliere la chiave.
Tenere il caricabatterie in un luogo asciutto e ventilato quando non in funzione.
Il caricabatterie è progettato per un uso interno. Tenere il caricabatterie lontano da acqua per evitare corto circuito. Non usare in ambienti umidi e infiammabili. Non rimuovere il connettore tirando il cavo, staccare sempre il caricabatterie dal suo corpo in metallo.
Connettere la spina d'uscita del caricabatterie con la presa della batteria in modo corretto, solo dopo inserire la spina di entrata alla presa elettrica da muro.
Quando la luce cambia da Rosso a Verde significa che la batteria e' completamente carica. Di solito e' previsto un tempo di 4-6 ore per ricaricare la batteria. Tuttavia è consigliabile far ricaricare la batteria per ulteriori 2 ore per salvaguardare la vita della batteria stessa.
Non ricaricare la batteria per più di 10 ore per evitare il sovraccaricamento e il danneggiamento della batteria. Dopo che la luce diventa Verde il caricabatterie resta in modalità mantenimento. Se pensate di stare fuori casa per molto tempo, disconnettere il caricabatterie, in modo da evitare il surriscaldamento.
Il caricabatterie diventerà caldo durante la ricarica, per questo, tenerlo lontano da fonti di calore. Tenere sempre il caricabatterie pulito e asciutto. Il caricabatterie contiene elementi elettronici ad alto voltaggio, si prega di non disassemblare il caricabatterie da soli.
Dopo la ricarica, rimuovere prima a spina dalla presa elettrica e poi dalla batteria della e-Bike. Non lasciare il connettrore inserito nella batteria e nella presa di corrente per molto tempo, potrebbe danneggiare la batteria e causare un incendio.
Durante la ricarica, tenere fuori dalla portata dei bambini. Non posizionare nulla al di sopra del caricabatterie durante l'uso, non permettere a nessun liquido o metallo di penetrare nel caricabatterie.
Potete inoltre rimuovere la batteria dalla e-bike e ricaricarla.
La batteria può essere rimossa ripiegando la bici e accedendo al vano batteria situato nella parte centrale del display liberando la stessa per mezzo della chiave in dotazione.
Terminata la ricarica riposizionate la batteria inserendola nel suo alloggio e poi bloccate nuovamente la batteria con la chiave.
Non toccare nessuno dei poli della custodia della batteria con le mani quando la batteria è rimossa. Inoltre i poli della batteria non devono entrare in contatto con alcun metallo o altri materiali conduttori, poichè potrebbe causare un corto circuito.
Se non andate in bicicletta da molto tempo, la batteria dovrebbe essere caricata almeno una volta al mese. Questo assicurerà una buona vita della batteria.
NON USARE quando il livello della bateria è basso. Non lasciare la batteria scarica per molto tempo. La batteria continuerà a scaricarsi da sola provocando un danno.
Evitare qualsiasi contatto con liquidi durante la ricarica. Se il connettore o la presa di corrente risultino bagnate, asciugare completamente prima dell'uso.
Se durante la ricarica avvertite un odore particolare o temperature estremamente alte, interrompere la ricarica e contattare il distributore locale o al Custmer Service Center.
ALLROADS

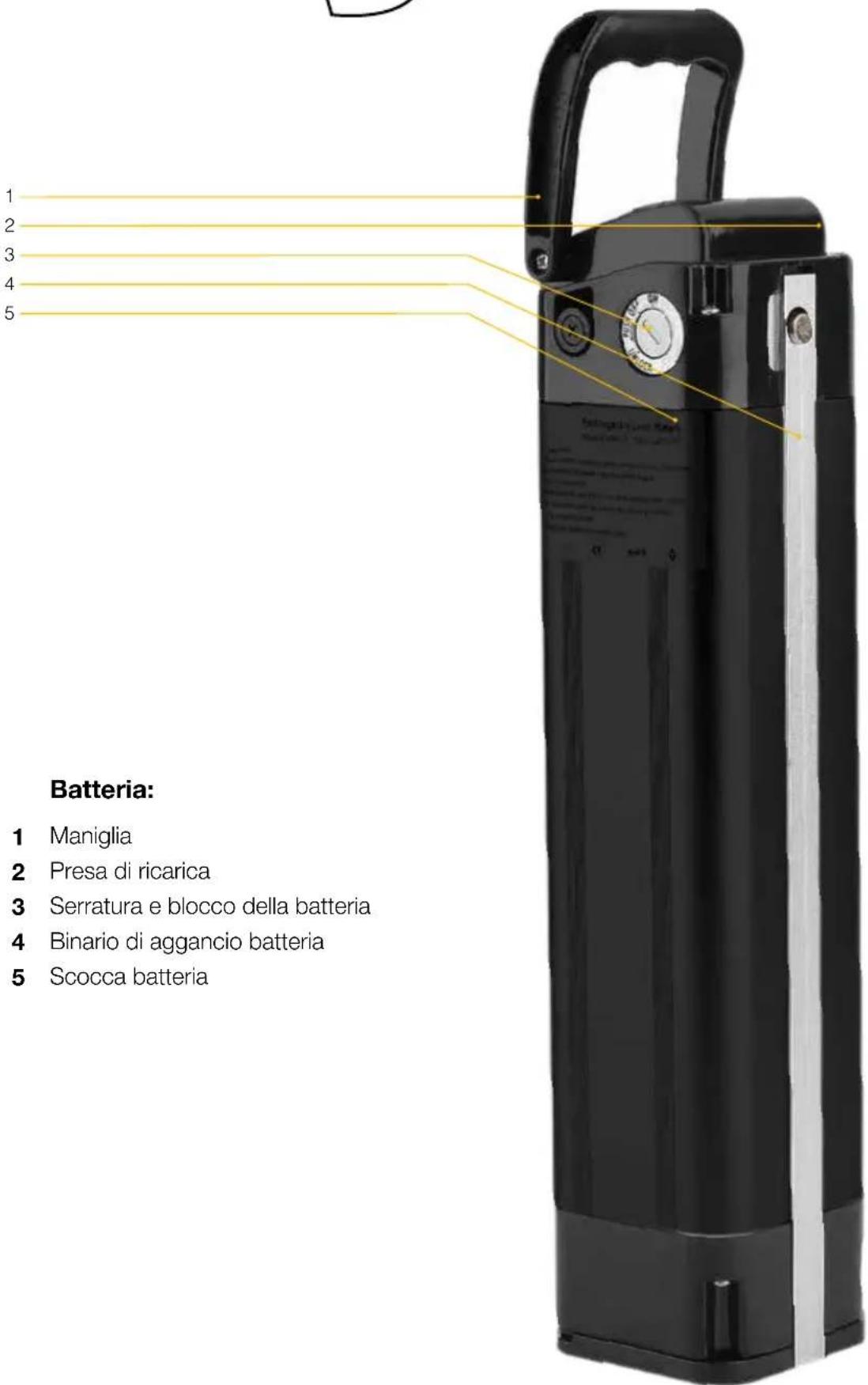

Batteria:
1 Maniglia
2 Presa di ricarica
3 Serratura e blocco della batteria
4 Binario di aggancio batteria
5 Scocca batteria
-
La bici deve essere caricata dal proprio carica batteria specifico. Il carica batteria non standard o non omologato può causare la perdita della durata della batteria o il guasto della batteria.
-
Metodo di rilevamento della batteria: premere il pulsante di stato della batteria per conoscere il livello corrente della batteria:
-
Le prime tre luci, di colore verde, indicano la carica della batteria
-
L'ultima luce, di colore rosso, si accende solo se la batteria è completamente scarica. Se la batteria è carica, questa luce si spegne.
-
La batteria completamente scarica può essere caricata con una quantità elettrica superiore al 95% in 5 ore e una quantità elettrica del 100% in 8 ore.
-
Durante la ricarica, è vietato utilizzare parti metalliche per connettere cavi positivi e negativi.
-
Alla consegna del prodotto, la batteria è di circa l'80% e i nuovi prodotti devono essere caricati per 3-10 ore prima di essere utilizzati.
-
Se la bici è stata messa da parte per più di 1 mese, la batteria elettrica può essere ridotta del 5%. Quindi, si consiglia di caricare prima dell'uso.
-
Durante la ricarica, il carica batteria può riscaldarsi ed è normale se la temperatura è inferiore a 60 °C.
-
Durante la ricarica, il carica batteria e la batteria devono essere collocati in un luogo stabile e asciutto, lontano da prodotti o cose infiammabili, combustibili e lontano dalla presenza di bambini o da animali domestici.
-
Evitare di generare cortocircuito nella la porta di ricarica.
-
La batteria può essere utilizzata esclusivamente per questo modello di ebike e non può essere utilizzata per altro scopo.
-
È fortemente sconsigliato conservare la batteria con tensione insufficiente per un lungo tempo.
-
la temperatura esterna deve essere tra -10 °C e 55 °C. Diversamente, può influire sulla capacità e sulla durata della batteria. Se utilizzato a basse temperature, il suo chilometraggio può essere ridotto e recuperato dopo l'aumento della temperatura stessa.
-
Se è necessario sostituire la batteria, contattare un centro di manutenzione professionale. La batteria scarica non può essere gettata a caso o smontata arbitrariamente.
Deve necessariamente essere riciclata dal dipartimento competente.
ALLROADS
Carica batteria:
1 Case del carica batteria
2 Spina di alimentazione
3 Indicatore di carica
4 Spina di ricarica batteria
È necessario verificare attentamente se la tensione d'ingresso nominale del carica batteria è coerente con la tensione di rete. La batteria può essere caricata direttamente sulla bici o rimossa dalla bici e portata all'interno e in altri luoghi appropriati per la ricarica. Dovrebbe essere caricata al chiuso in zone fresche.
Collegare sempre prima la spina di uscita del carica batteria alla presa di ricarica della batteria, quindi collegare la spina di ingresso del carica batteria all'alimentazione CA e la spia rossa si accenderà. Questa procedura non può essere effettuata all'inverso.
Nel momento in cui l'indicatore di carica rosso del carica batteria è acceso, significa che la batteria si sta caricando; se la luce verde è accesa, significa che la batteria è stata completamente caricata. Il tempo di ricarica è di circa 3-8 ore (il tempo di ricarica specifico dovrebbe dipendere dalla quantità elettrica residua della batteria). Il tempo massimo di ricarica continua non deve superare le 12 ore.
Istruzioni del carica batteria
- Seguire le istruzioni di ricarica accuratamente. In caso contrario, tutte le conseguenze devono essere assunte dall'utente in modo indipendente.
- Usare solo il carica batteria originale.
- Prestare attenzione al tipo e alla tensione applicabile della batteria e del carica batteria. L'uso misto è severamente proibito.
- Durante la ricarica, le e bike deve essere posizionata in un ambiente ventilato; è severamente vietato caricare in uno spazio chiuso o al sole ed ambienti con alta temperatura.
- Dovrebbe essere ricaricato per 1-2 ore dopo l'accensione della luce verde e quindi l'alimentazione deve essere interrotta. Durante la mancata ricarica, è vietato collegare il carica batteria all'alimentazione CA per un periodo di tempo prolungato senza carica.
- Durante la ricarica, se la spia è anormale, ha un odore particolare o la custodia del carica batteria si surriscalda, è necessario interrompere immediatamente la ricarica e riparare o sostituire il carica batteria.
- Durante l'uso e lo stoccaggio del carica batteria, fare attenzione a evitare l'ingresso di corpi estranei, in particolare per evitare acqua o altri liquidi, in modo da evitare cortocircuiti interni al carica batteria. il caricabatteria deve essere trasportato in auto il meno possibile. Se è necessario trasportarlo, deve essere collocato all'interno della scatola.
- I componenti del carica batteria non devono essere smontati o sostituiti in modo casuale. Se il carica batteria viene sostituito, il suo modello deve corrispondere al modello della batteria.
Ispezione regolare e manutenzione semplice
Al fine di garantire una lunga vita della bici e assicurare una sicura e confortevole guida, è necessario un controllo e una manutenzione regolare. Se la bici non viene utilizzata per molto tempo, dovrebbe essere controllata regolarmente.
Un'attenzione sufficiente dovrebbe essere prestata alla sicurezza durante l'ispezione
Il supporto principale dovrebbe essere installato in un luogo ampio e piatto. Se è richiesta l'ispezione durante la guida, dovrebbe essere condotta in un luogo sicuro. Se viene rilevata un'anomalia attraverso l'ispezione, si prega di guidare nuovamente dopo la risoluzione dei problemi. Eventuale anomalia va verificata in una stazione di manutenzione onde evitare ulteriori eventuali danni.
Risoluzione dei problemi comuni della e-bike
N. GUASTO CAUSA GUASTO RISOLUZIONE DEI PROBLEMI
| 1 Regolazione della velocità fallisce o la massima la velocità è bassa. | 1. La tensione della batteria è troppo bassa. | 1. Caricare la batteria completamente. |
| 2 Mozzo del motore non funziona dopo l'accensione. | 1. Il cablaggio della batteria è allentato.2. Durante lo spegnimento, le maniglie dei freni a destra e sinistra non funzionano.3. Spina di connessione, il mozzo del motore è allentato o danneggiato. | 1. Riparare e connettersi ancora.2. Riparare e assemblare ancora.3. Chiedi a un professionista per riparazione o riparazione presso una stazione di manutenzione. |
| 3 Il chilometraggio dopo la carica è insufficiente. | 1. La pressione dei pneumatici è insufficiente.2. Carica insufficiente o guasto del caricatore.3. La batteria sta invecchiando o è danneggiata.4. Diversi fattori: salita, forte vento, freno in avvio e carico pesante. | 1. Gonfiare facendo riferimento all'intervallo di pressione riportato sul pneumatico o verificare possibile bucatura.2. Caricare completamente o ispezionare se la spina del carica batteria è inserita correttamente.3. Sostituire la batteria.4. Usare il pedale manuale in queste condizioni. |
| 4 Il caricabatterie non funziona. | 1. Presa del carica batteria non connessa adeguatamente, la presa è allentata.2. Il fusibile nel caricatore è bruciato.3. Cablaggio della batterie è allentata. | 1. Fissare il connettore in modo adeguato.2. Sostituire il fusibile.3. Collegare i cavi in modo corretto. |
| 5 Catena rumorosa. | 1. Catena non ingrassata correttamente. | 1. Ingrassare la catena e ruolare i pedali per diffondere il grasso sul sistema di trasmissione. |
| 6 Cambio difettoso. | 1. Fine corsa non settati correttamente.2. Cavo non tensionato correttamente. | 1. Settare fine corsa, se necessario rivolgersi a un centro assistenza.2. Tensionare il cavo adeguatamente. |
| 7 Freni non efficienti. | 1. Cavo non tensionato correttamente.2. Pasticche usurate.3. Leva freno difettosa. | 1. Tensionare il cavo adeguatamente.2. Sostituire pasticche, se necessario rivolgersi a un centro assistenza.3. Sostituire leva freno, se necessario rivolgersi a un centro assistenza. |
| 8 Altri guasti | 1. In caso di guasto che non può essere risolto indipendentemente.2. Mozzo del motore, controller, carica batteria e batterie sono danneggiati. | In caso di quanto indicato, si prega di chiedere assistenza al fornitore. Per favore, non aprire componenti arbitrariamente, diversamente, non saranno coperti dalla garanzia. |
8. Manutenzione e riparazione
Le ruote anteriore e posteriore del veicolo devono essere al centro della forcella anteriore e del telaio. La tensione di ciascun raggio del cerchio deve essere simile mantenendo il cerchione di forma normale, senza rottura o flessioni.
Il bordo della bicicletta devono essere liscio, trasportare oggetti piatti frontalmente aumenta la resistenza aerodinamica alla guida e quindi il pericolo durante la guida.
Controllare regolarmente l'usura delle pastiglie dei freni, per garantire la sicurezza.
Evitate di passeggiare in condizioni di tempo umido o nevose, se non si può evitare, guidare a bassa velocità e mantenere una maggiore distanza sicura dal veicolo che precede.
Controllare regolarmente i pneumatici, se si è verificata una rottura accidentale di pneumatici, rivolgersi a tecnici professionali per la riparazione o la sostituzione.
9. Questioni che richiedono attenzione
Ogni volta che si guida la bicicletta, è necessario controllare gli spazi di frenata, la potenza e l'efficienza del freno.
Attenzione: se il freno funziona in maniera anomala, il motore può smettere di funzionare.
- Rispettare le leggi ed i regolamenti sul traffico, non andare mai in retromarcia se non in condizione di assoluta sicurezza.
- Rivolgersi a tecnici professionisti per mantenere la bicicletta elettrica in condizioni di massima efficienza, regolare il freno, la trasmissione e gli altri componenti con regolarità.
La manutenzione della vostra e-Bike è fondamentale per allungarne la vita.
Tenete sempre presente che:
- Il meccanismo di bloccaggio dei gruppi ruota non deve muoversi.
- La leva a sgancio rapido deve essere chiusa.
• Non dovreste sentire cigolii o scricchiolii. - Il tubo sella e il tubo manubrio siano posizionati correttamente nel telaio e riferendosi alle indicazioni incise sulle superfici del tubo sella e del tubo manubrio.
- Pneumatici - controllo posizione della valvola.
- Per effetto delle sollecitazioni e di una pressione insufficiente degli pneumatici, pneumatico e camera d'aria potrebbero spostarsi sul cerchio e dare origine a una posizione obliqua delle valvole. In questo caso, la base della valvola può strapparsi durante la marcia, causando un'improvvisa perdita di pressione dello pneumatico.
• Controllo degli pneumatici.
Varificate l'assenza di danni esterni, corpi estranei e usura sugli pneumatici:
- L'intera superficie del copertone deve presentare il profilo originale.
- Non deve intravedersi la trama dello pneumatico che si trova sotto lo strato di gomma.
• Non devono esserci ammaccature o crepe. - Rimuovete eventuali corpi estranei (spine, pietruzze, frammenti di vetro o simili) con le mani, oppure impiegando con cautela un piccolo cacciavite. Controllate se dopo tale operazione fuoriesce dell'aria. In caso di fuoriuscita d'aria è necessario sostituire la camera d'aria. Potete sostituire da soli la camera d'aria seguendo le istruzioni corrispondenti.
- Controllo della pressione facendo riferimento all'intervello riportato sullo pneumatico.
10. Manutenzione
ATTENZIONE!
Prima di effettuare qualsiasi tipo di manutenzione spegnere e rimuovere la chiave ed effettuare pedalate fisiche e controlli di sicurezza come una normale bicicletta. Per i poli della batteria, nell'eventualità siano sporchi, pulire i poli per non ridurre l'efficienza della batteria o bruciare i poli stessi.
REGOLAZIONE DELLA TENSIONE DELLA CATENA:
La catena potrebbe allentarsi dopo un determinato periodo di tempo, si prega di seguire le seguenti istruzioni: allentare i bulloni dell'asse posteriore, se la catena è troppo lenta regolare i bulloni della catena ai due lati in senso orario e metterli in posizione. Se la catena è troppo stretta regolare i bulloni in senso antiorario. Tenere la guarnitura e la ruota allineate. Nel caso non riuscite a regolare la catena in modo adeguato, rivolgersi al rivenditore più vicino.
REGOLARE I FRENI:
La corretta regolazione dei freni assicura il controllo e offre sicurezza al guidatore: i freni sono regolati come qualsiasi altra bicicletta. Per essere in buone condizioni e' importante assicurarsi che i freni funzionino e che l'alimentazione si interrompa.
Una volta regolati i freni assicurarsi che le ruote girino, che non ci siano ostacoli e che una volta tirati i freni il motore smetta di funzionare.
LUBRIFICAZIONE:
Per una lunga tenuta della vostra e-Bike le seguenti parti della bicicletta dovrebbero essere regolarmente lubrificate ogni sei mesi: asse anteriore, catena, asse posteriore, ruota libera (giunto di sovra spazio), forcella anteriore, snodo del cavalletto e altre parti rotanti.
Per le parti elettriche non occorre nessuna lubrificazione, poichè sono già lubrificate in fabbrica.
Se riscontrate qualsiasi problema rivolgersi al vostro rivenditore più vicino per un aiuto.
PULIZIA:
La e-Bike dovrebbe essere pulita con una spugna umida, tenendo cura di non bagnare le parti elettriche (battreria, connettori, motore, cavi, controlli del manubrio, ecc). Asciugare con un panno di stoffa. Durante la pulizia della e-Bike, non usare vapore a getto continuo o acqua diretta. Usare un panno di stoffa per evitare un corto circuito per i componenti elettrici. La e-Bike ha una durevole finitura e non ha bisogno di cera. Pulire con un detersivo dolce e strofinare per ripristinare la lucentezza originale se necessario.
11. Parametri tecnici
Velocità Max 25 km/h
Ruote 20x4.0" KENDA
Motore 250W - 48V Brushless
Freni a disco TEKTRO ant. / post.
Forcella ammortizzata
Display LCD a colori
Cambio SHIMANO a 6 velocità
Faro a LED azionabili dal display
Manubrio pieghevole e regolabile in altezza
Sella ROYAL ribaltabile per estrazione batteria
Portata massima 115 kg
Cavalletto
Parafanghi ant. / post.
Telaio pieghevole
Pedali pieghevoli
Batteria a Litio SAMSUNG 48V - 624Wh
Batteria con blocco di sicurezza
Tempo di ricarica 4 - 6 ore
Autonomia Max 30-40 km*
Peso batteria 2.8 kg
Peso totale 25 kg
Peso senza batteria 22,2 kg
Dimensioni piegata 1000x740x400mm
Dimensioni aperta 1700x1150x590 mm
Imballo prodotto 1050x830x580 mm
12. Informazioni sul servizio assistenza
Gli utenti devono operare secondo questo manuale del prodotto, in caso motivo di difetti di produzione, secondo le disposizioni della legge, l'azienda soddisfa i suoi obblighi di garanzia.
Scaduto il periodo di garanzia sulle componenti principali, tutti gli interventi saranno a pagamento.
In caso di sostituzione della batteria oltre il periodo di garanzia, essa sarà fornita al prezzo corrente, ma la batteria deve essere riciclata 1:1, la batteria deve essere smaltita o restituita al produttore della batteria per garantire la sicurezza, in modo da non inquinare l'ambiente.
GARANZIA
24 MESI su tutte le parti meccaniche, ciclistiche ed elettriche.
6 MESI sulla batteria
SONO ESCLUSE DALLA GARANZIA tutte le parti soggette alla normale usura (a titolo esemplificativo ma non esaustivo, freni, maniglie, pneumatici e altre parti simili). Guasti causati da imballaggio improprio dell'utente, incidenti o forza maggiore, come inondazioni e incendi ecc.
ATTENZIONE NON RIENTRANO IN GARANZIA:
Accessori installati dopo l'acquisto.
Malfunzionamenti causato da uso improprio o accessori non indicati.
Danni causati dall'installazione o dall'installazione di accessori impropri.
Danni di collisione causati da forze esterne.
Eventuali altri danni anche a componenti in garanzia laddove causati da uso improprio.
Sono esclusi dalla garanzia eventuali altri danni causati da usura.
In caso di difetto devono essere forniti: imballaggio completo, prodotto, tutti gli accessory allegati, fattura.
IL PRESENTE MANUALE CONTIENE IMPORTANTI INDICAZIONI RELATIVE ALLA SICUREZZA E ALLE PRESTAZIONI. SI RACCOMANDA DI LEGGERE ATTENTAMENTE PRIMA DELL'UTILIZZO DELLA E-BIKE ICON.E, RISERVANDO PARTICOLARE ATTENZIONE AGLI AVVERTIMENTI E ALLE PRECAUZIONI DA ADOTTARE NELLA SUA GESTIONE.
SE PRESTATE LA BICICLETTA ELETTRICA AD ALTRI PER L'USO, LASCIATE CHE GLI UTENTI LEGGANO ATTENTAMENTE LE ISTRUZIONI.
13. Certificato della ebike
Modello
Colore
Particolarità/accessori Porta pacchi posteriore, kit luci anteriore e posteriore
Leva del freno attribuzione delle leve
Leva sinistra
□ freno ruota anteriore
□ freno ruota posteriore
Leva destra
□ freno ruota anteriore
□ freno ruota posteriore
Timbro e firma del rivenditore specializzato ICONE
14. Scheda di garanzia
Cliente
Cognome, Nome
Indirizzo
CAP / Località ____
Tel / Fax
Modello
La presente scheda e' necessaria in caso di assistenza tecnica che, unito al documento di acquisto, va presentato al servizio post-vendita.
15. Verbale di consegna
La consegna al cliente della e-Bike ICONE di cui sopra effettuata dopo il montaggio finale in condizione di marcia e la verifica o il controllo del regolare funzionamento dei punti indicati di seguito (le ulteriori operazioni necessarie sono riportate tra parentesi).
Illuminazione
□ Freni anteriore e posteriore
□ Ruote (centratura/tensione die raggi/pressione di gonfiaggio)
□ Manubrio/attacco manubrio (controllo posizione/viti)
□ Pedali (controllo chiusura pedali)
□ Sella/reggisella (regolate altezza sella e posizione in base alle esigenze del cliente)
□ Cambio (arresto di fine corsa)
□ Viti di componenti
Effettuato giro di prova
Altre operazioni effettuate
Rivenditore specializzato ICONE
Nome ____
Indirizzo
Località
Tel.
Fax
Data di consegna ____ Timbro
Firma del rivenditore specializzato ICONE
Con la propria firma, il cliente conferma di aver ricevuto la e-Bike ICONE montata conformemente e conferma di essere stato istruito sul funzionamento della e-Bike ICONE.
Cliente
Cognome, Nome
Indirizzo
CAP / Località
Tel / Fax
Luogo Data
Firma
Fotografia il codice QR con uno
smartphone o un tablet e
scopri il mondo ICONE.
Costi di connessione in base al
contratto di telefonia mobile.
© 2020 ICONE è un marchio registrato.
Tutti i diritti sono riservati.
is a brand of
