Tipo di prodotto	Scaldabagno elettrico ad accumulo
Modello	D50-15FA2
Marca	Midea
Capacità	50 L
Dimensioni (Larghezza × Altezza × Profondità)	385 × 705 × 100 mm
Potenza nominale	1500 W
Tensione nominale	220-240 V ~ 50/60 Hz
Pressione nominale	0.8 MPa
Temperatura massima dell'acqua	75 °C
Classe di protezione	I
Grado di impermeabilità	IPX4
Classe di efficienza energetica	C (Riscaldamento acqua)
Profilo di carico	M
Consumo annuo di elettricità	1425 kWh
Efficienza energetica del riscaldamento dell'acqua	36%
Acqua miscelata a 40 °C (V40)	65.9 L
Controllore di temperatura	Termostato automatico con limitatore di temperatura a reset manuale
Caratteristiche di sicurezza	Valvola di sicurezza, limitatore di temperatura, spegnimento automatico
Indicatori	Spia di riscaldamento
Tipo di montaggio	A parete (orizzontale)
Collegamento ingresso/uscita	Filettatura G1/2"
Materiale	Serbatoio in acciaio smaltato con anodo di magnesio
Manutenzione	Pulizia regolare del serbatoio e dell'elemento riscaldante; sostituire l'anodo di magnesio quando necessario
Requisiti di installazione	Presa di corrente con messa a terra ≥10 A, altezza ≥1,8 m; la parete deve sopportare 2 volte il peso totale
Garanzia	Fare riferimento al produttore; si consiglia l'installazione professionale

Domande frequenti - D50-15FA2 MIDEA

Come installo lo scaldabagno Midea D50-15FA2?

L'installazione deve essere eseguita da un professionista qualificato. La parete deve supportare almeno il doppio del peso totale dello scaldabagno. Utilizzare i bulloni di espansione forniti con ganci. Assicurarsi che la presa di alimentazione sia con messa a terra, con corrente nominale ≥10 A e installata ad almeno 1,8 m dal suolo. Collegare la valvola di sicurezza all'ingresso dell'acqua fredda. Per dettagli, consultare la sezione Installazione dell'unità del manuale.

Come uso lo scaldabagno per la prima volta?

Prima di accendere, riempire completamente il serbatoio d'acqua. Aprire un rubinetto di acqua calda per far uscire l'aria. Quando l'acqua scorre regolarmente, chiudere il rubinetto. Quindi inserire la spina; le spie si accenderanno. Lo scaldabagno manterrà automaticamente la temperatura impostata. Tenere sempre aperta la valvola di ingresso durante il normale funzionamento.

Cosa devo fare se la spia di riscaldamento è spenta?

Prima, controllare se la spina è inserita correttamente e se la presa funziona. Se la spia rimane spenta, il termostato potrebbe essere difettoso. Contattare personale di manutenzione professionale per la riparazione. Non tentare di aprire il dispositivo da soli.

Perché non esce acqua calda?

Possibili cause: 1) L'alimentazione idrica è interrotta. Attendere il ripristino. 2) La pressione dell'acqua è troppo bassa. Utilizzare lo scaldabagno di nuovo quando la pressione aumenta. 3) La valvola di ingresso è chiusa. Aprire la valvola. Assicurarsi anche che lo scaldabagno sia riempito d'acqua e l'alimentazione sia accesa.

Come scarico l'acqua dallo scaldabagno?

Per scaricare, prima interrompere l'alimentazione. Sollevare la leva di scarico sulla valvola di sicurezza multifunzione (vedere Fig.1 nel manuale). L'acqua uscirà dal tubo di scarico. Ciò è necessario se lo scaldabagno non viene utilizzato per lunghi periodi o quando la temperatura scende sotto 0°C per evitare danni da congelamento.

Con che frequenza devo pulire il serbatoio e sostituire l'anodo di magnesio?

Si consiglia una pulizia regolare del serbatoio interno e dell'elemento riscaldante per rimuovere i depositi. La frequenza dipende dalla durezza dell'acqua locale. In genere, controllare l'anodo di magnesio ogni 1-2 anni e sostituirlo se completamente consumato. Contattare un servizio professionale per la manutenzione.

A cosa serve la valvola di sicurezza?

La valvola di sicurezza impedisce l'accumulo di pressione eccessiva nel serbatoio. È installata all'ingresso dell'acqua fredda. Durante il riscaldamento, piccole gocce d'acqua dal foro di scarico sono normali. Non ostruire mai questo foro. Pulire regolarmente la valvola per assicurarsi che non sia ostruita.

Posso usare una prolunga con questo scaldabagno?

No, non utilizzare una presa multipla o una prolunga. Lo scaldabagno deve essere collegato direttamente a una presa con messa a terra con corrente nominale non inferiore a 10 A. L'uso di una prolunga può causare surriscaldamento e rischio di incendio.

Qual è la temperatura massima dell'acqua e come posso evitare scottature?

Lo scaldabagno può riscaldare l'acqua fino a 75°C. Quando si utilizza acqua calda per la prima volta, mescolare sempre con acqua fredda per evitare scottature. Regolare la temperatura di uscita a un livello confortevole. Il termostato mantiene automaticamente la temperatura impostata.

Cosa devo fare se la spina si surriscalda dopo l'uso?

Se la spina è calda al tatto (oltre 50°C) dopo mezz'ora di utilizzo, indica un cattivo contatto con la presa. Spegnere lo scaldabagno e scollegarlo. Sostituire la presa con una che fornisca un collegamento saldo per evitare danni, incendi o scosse elettriche.

MANUALE UTENTE D50-15FA2 MIDEA

Bodio 29 20158 Milano

Manuale Utente e di installazione

Modello D30-15FA2

D50-15FA2

D80-15FA2

D100-15FA2

Il diagramma sopra è solo per riferimento. Si prega di considerare come standard l'apparenza del prodotto concreto.

Indicazioni generali

• L'installazione e manutenzione deve essere effettuata da professionisti qualificati o tecnici Midea autorizzati.
• Il produttore non deve essere ritenuto responsabile per qualsiasi danno o malfunzionamento causato da installazione errata o dal mancato rispetto delle istruzioni incluse in questo libretto.
• Per delle linee guida su installazione e manutenzione più dettagliate, fare riferimento ai capitoli sotto.

TABELLA DEI CONTENUTI

TITOLO Pagina

1. Precauzoni....(2)
2. Introduzione prodotto....(3)
3. Installazione unità ....(5)
4. Metodi di utilizzo .....(7)
5. Manutenzione .....(7)
6. Risoluzione problemi .....(8)
7. INFORMAZIONI PRODOTTO CON NORMATIVA UE ...... (9)

1. PRECAUZIONI

Prima di installare questo scaldabagno, verificare che l'alimentazione elettrica sia correttamente connessa e che la connessione di messa a terra sia adeguata. In caso contrario, lo scaldabagno non può essere installato e utilizzato. Non utilizzare prolunghe. l'installazione e utilizzo non corretto di questo scaldabagno può causare lesioni serie e perdita della proprietà.

Avvertenze speciali

• La presa deve disporre di messa a terra sicura. La corrente nominale della presa non deve essere inferiore a 10A. La presa e la spina devono essere tenute asciutte per evitare cortocircuiti. Ispezionare frequentemente che la spina sia in ben in contatto con la presa. Ispezionare come segue: inserire la spina nella presa, dopo mezz'ora di utilizzo, spegnere l'unità, staccare la spina, e verificare se è calda. Se è troppo calda (oltre 50°C), cambiare la presa per evitare di danneggiar la spina, causare incendi o altri incidenti personali causati da contatti malfunzionanti.
• La presa di corrente non deve essere installata ad un'altezza inferiore a 1,8m.
• La parete in cui deve essere installato lo scaldabagno elettrico deve poter sorreggere più di due volte del peso dell'elettrodomestico completamente pieno d'acqua senza piegarsi o formare crepe. In caso contrario, è necessario adottare delle misure di rafforzamento.
• La valvola di rilascio pressione collegata allo scaldabagno deve essere installata nell'entrata dell'acqua fredda, ed è necessario assicurarsi che non sia esposta a vapore. Potrebbe fuoriuscire dell'acqua dalla valvola di rilascio pressione, per cui il tubo di uscita deve essere aperto all'aria; la valvola di rilascio pressione deve essere controllata e pulita regolarmente, assicurandosi che non sia ostruita.

- Al primo utilizzo dello scaldabagno (o al primo utilizzo dopo la manutenzione), questo non può essere acceso fino a quando non è pieno d'acqua Durante il riempimento dell'acqua, almeno una delle valvole di uscita dello scaldabagno deve essere aperta per favorire l'uscita di aria. Questa valvola può essere chiusa dopo che lo scaldabagno è stato completamento riempito d'acqua.

- Lo scaldabagno non è destinato a utilizzo da parte di persone (inclusi bambini) con capacità motorie, sensoriali o mentali ridotte, o mancanza di competenza o esperienza, a meno che supervisionati o guidati all'uso dell'elettrodomestico da una persona responsabile per la loro sicurezza. Tenere sotto controllo i bambini per assicurarsi che non giochi con lo scaldabagno.

• Durante il riscaldamento, potrebbero cadere delle gocce d'acqua dal foro di rilascio pressione della valvola. Questo è un fenomeno normale. Nel caso in cui si verifichi una perdita consistenti acqua, contattare il centro di supporto clienti per richiedere la riparazione. Il foro di rilascio pressione non deve essere mai ostruito, altrimenti, lo scaldabagno potrebbe danneggiarsi, provocando eventualmente degli incidenti.
• Il tubo di scarico connesso al foro di rilascio pressione deve essere tenuto in pendenza verso il basso.
• Dato che la temperatura dell'acqua all'interno dello scaldabagno può raggiungere fino a 75°C, fare entrare l'acqua in contatto con il corpo umano senza predisporre un miscelatore o una valvola termostatica. Regolare la temperatura dell'acqua fino aun valore adatto per evitare scottature.
• Ruotare la vite filettata della valvola di rilascio pressione e sollevare il manico di scarico verso l'alto.(Vedere fig.1) per scaricare l'acqua dal contenitore interno
• Se il cavo elettrico è danneggiato, questo deve essere sostituito da personale dimanutenzione certificato dal produttore
• Se altre parti o componenti di questo scaldabagno sono danneggiate, contattare il centro di supporto clienti per richiedere la riparazione.
• Questo apparecchio non è destinato all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza, a meno che nonsiano state sottoposte a supervisione o istruzione relative all'uso dell'elettrodomestico da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere costantemente sorvegliati per assicurarsi che non giochino con l'apparecchio.

2. INTRODUZIONE PRODOTTO

2.1 Parametri prestazioni tecniche

Modello	Volume (L)	Potenza nominale (W)	Tensione nominale (ACV)	Pressione nominale (MPa)	Temperatura acqua massima (°C)	Classe di protezione	Classe di impermeabilità
D30-15FA2 1500 228-240				0,8	75 | IPX4
D50-15FA2 1500 2247-240	75 | IPX4			0,8
D80-15FA2 1500 2274-240	75 | IPX4			0,8
D100-15FA2 1500 2280-240	75 | IPX4			0,8

2.2 Breve introduzione della struttura del prodotto

	D30-15FA2 D50-15FA2 D80-15FA2 D100-15FA
A 340	385	450	450
B 570	705	758	908
C 100	100	100	100
D 200	200	200	200

(Nota: tutte le dimensioni sono in mm)

2.3 Diagramma cavi interni

3. INSTALLAZIONE UNITÀ

3.1 Istruzioni installazione

① Questo scaldabagno deve essere installato su una parete solida. Se la parete non è in grado di sorreggere più di due volte del peso dell'elettrodomestico completamente pieno d'acqua, è necessario installare un supporto speciale.
Nel caso in cui la parete sia in mattoni forati, assicurarsi di riempirli di cemento completamente.

② Dopo aver selezionato la posizione adeguata, determinare i punti dei due fori di installazione utilizzati per i tasselli a espansione con gancio (determinato a seconda delle specifiche del prodotto selezionato). Realizzare due fori sulla parete delle profondità corrispondente utilizzando un trapano delle stesse dimensioni dei tasselli a espansione collegati al dispositivo, inserire le vite, ruotare i ganci verso l'alto, stringere i bulloni fermamene e successivamente appendere lo scaldabagno elettrico (vedere fig.2).

③ Installare la presa di corrente sulla parete. I requisiti della presa sono i seguenti: 250V/10A, fase singola, tre POLI. Si consiglia di posizionare la presa sul lato destro sopra lo scaldabagno. La presa di corrente non deve essere installata ad un'altezza inferiore a 1,8m (vedere fig.3). Se il cavo è difettoso, deve essere sostituito dal produttore, agenzia o personale qualificato in grado di effettuare l'operazione in sicurezza.

④ Se il bagno è troppo piccolo, lo scaldabagno può essere installato in un'altra stanza al riparo da sole e pioggia. Nonostante ciò, al fine di ridurre le perdite di calore lungo il tubo, lo scaldabagno deve essere il più vicino possibile al bagno.

3.2 Collegamento tubi

① Ogni parte di tubo ha dimensione G1/2"; la pressione massima di entrata deve essere regolata in Pa; la pressione minima di entrata deve essere regolata in Pa.

② Collegare la valvola di rilascio pressione con l'entrata dello scaldabagno.

③ Per evitare perdite, durante il collegamento dei tubi è necessario aggiungere le guarnizioni in gomma ermetiche fornite con lo scaldabagno in ogni parte terminale, in modo da realizzare dei collegamenti sicuri (vedere fig.4).

④ Nel caso in cui l'utente volesse realizzare un sistema di fornitura multiplo, fare riferimento al metodo mostrato in fig.5 per il collegamento dei tubi.

NOTA:

Assicurarsi di utilizzare gli accessori forniti dalla nostra società durante l'installazione di questo scaldabagno Questo scaldabagno non può essere appeso sul supporto fino a quando non èstata verificata solidità e affidabilità. In caso contrario, lo scaldabagno elettrico potrebbe caderdalla parete danneggiandosi o causando incidenti seri. Durante la selezione dei punti dei fori per i tasselli, assicurarsi di lasciare non meno di 0,2m di spazio sul lato destro dello scaldabagno, per semplificare le operazioni di manutenzione, se necessario.

4. METODI DI UTILIZZO

- Aprire una delle valvole di uscita dello scaldabagno, successivamente aprire la valvola di entrata. Lo scaldabagno si riempie d'acqua. Se esce dell'acqua dalla tubo di uscita vuol dire che lo scaldabagno è pieno e la valvola di uscita può essere chiusa.

NOTA:

Durante l'utilizzo normale, la valvola di ingresso deve essere tenuta aperta.

• Inserire la spina nella presa, si accenderanno i due indicatori.
• Il termostato controlla automaticamente la temperatura. Quando la temperatura dell'acqua interna raggiunge la temperatura impostata, questo si spegne automaticamente, quando la temperatura scende sotto il valore impostato, lo scaldabagno si accende automaticamente per ripristinare la temperatura.

5. MANUTENZIONE

AVVERTENZE

Staccare l'alimentazione prima di effettuare la manutenzione per evitare rischi di folgorazione.

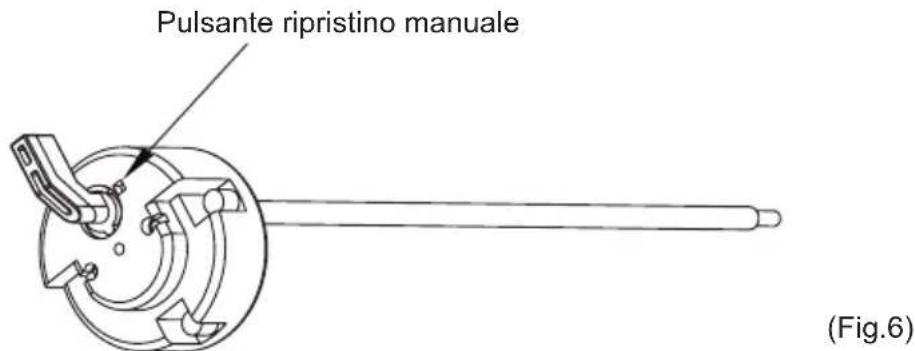

- In caso di surriscaldamenti o danni al termostato, il limitatore rimuove l'alimentazione dallo scaldabagno. Necessaria reimpostazione manuale. Reimpostare come segue (vedere fig.6) Il limitatore deve essere smontato solo da professionisti del settore. Contattare un professionista per la manutenzione. In caso contrario, la nostra società non si assume la responsabilità per eventuali incidenti che potrebbero verificarsi.

• Verificare lo stato di presa e spina il più spesso possibile. Deve essere presente contatto elettrico e messa a terra sicura. La spina e la presa non devo riscaldarsi eccessivamente.
• Se lo scaldabagno non viene utilizzato per tanto tempo, soprattutto in luoghi particolarmente freddi (sotto 0°C), è necessario rimuovere l'acqua per prevenire dei danni causati dal congelamento dell'acqua stessa all'interno. (Fare riferimento alle avvertenze di questo manuale per i metodi di scarico dell'acqua dal contenitore interno
• Per garantire un funzionamento a lungo adeguato, si consiglia di pulire regolarmente il contenitore interno e rimuovere depositi sugli elementi di riscaldamento elettrici dello scaldabagno, oltre che verificare le condizioni (completamente decomposto o meno) dell'anodo di magnesio. Se necessario, sostituirlo con uno nuovo in caso di completa decomposizione. La frequenza di pulizia del contenitore dipende dalla durezza dell'acqua locale. La pulizia deve essere effettuata da personale di manutenzione qualificato. È possibile richiedere al venditore l'indirizzo del centro di manutenzione più vicino.

6. RISOLUZIONE PROBLEMI

Guasti Cause Soluzione
L'indicatore di riscaldamento è spento	Guasto del sistema di controllo temperatura	Contattare un professionista qualificato per la riparazione.
Non esce acqua dall'uscita dell'acqua calda.	1. La fornitura d'acqua è interrotta.2. La pressione idraulica è troppo bassa.3. La valvola di ingresso dell'acqua non è aperta.	1. Attendere la riattivazione della fornitura d'acqua.2. Utilizzare lo scaldabagno di nuovo dopo aver aumentato la pressione idraulica.3. Aprire la valvola di ingresso dell'acqua.
La temperatura dell'acqua è troppo elevata.	Guasti del sistema di controllo temperatura.	Contattare un professionista qualificato per la riparazione.
Perdite d'acqua.	Problema relativo alla chiusura di ogni tubo.	Chiudere bene i collegamenti.

NOTA:

Alcune parti illustrate in questo manuale di utilizzo e manutenzione sono solo indicative, le parti del prodotto potrebbero differire dalle illustrazioni. Questo prodotto è destinato solo a un uso domestico. Le specifiche sono soggette a modifiche senza preavvis

7. Informazioni prodotto con normativa UE

Lo scaldabagno elettrico D30-15FA2 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "S".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh=32% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.396	kWh
Energia di riferimento	Q_ref	2.1	kWh
Valore energetico utile	Q_H2O	2.528	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.831	kWh
Consumo elettrico giornaliero (misurato)	Q_est\_elec	3.498	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	65.7	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	69.9	°C
Volume	M_act	29.0	kg
Volume	C_act	29.0	L
Consumo elettrico giornaliero (corretto)	Q_elec	2.788	kWh
Efficienza energetica di riscaldamento acqu	_wh	31.9
Consumo elettrico annuale	AEC kWh	578
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	65.7	°C
Temperatura acqua media uscita acqua tiepida	'_p	60.3	°C
Temperatura acqua media ingresso acqua fredda	_c	10.7	°C
Valore normalizzato della temperatura media	_p	60.3	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	24.1	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	40	L

Lo scaldabagno elettrico D50-15FA2 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 36% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.480	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	6.689	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.874	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	7.705	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	59.7	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	60.8	°C
Volume	M_act	45	kg
Volume	C_act	45	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.682	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.03
Consumo elettrico annuale	AEC kWh	1425
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	68.0	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	60.2	°C
Temperatura acqua media ingresso acqua fredda	θ_c	10.3	°C
Valore normalizzato della temperatura media	θ_p	60.1	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	39.4	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	65.9	L

Lo scaldabagno elettrico D80-15FA2 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 36% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.425	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	5.946	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	0.983	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	6.670	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	56.9	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	56.6	°C
Volume	M_act	72	kg
Volume	C_act	72	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.581	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.46
Consumo elettrico annuale	AEC kWh	1408
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	62	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	61.2	°C
Temperatura acqua media ingresso acqua fredda	θ_c	10.3	°C
Valore normalizzato della temperatura media	θ_p	61.2	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	59	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	100	L

Lo scaldabagno elettrico D100-15FA2 della società MIDEA Ltd. è stato testato con un carico di profilodichiarato di dimensioni "M".

Il prodotto soddisfa e corrisponde ai requisiti degli standard normativi (No 814/2013) per gli scaldabagno elettrici e possiede un'efficienza energetic di _wh = 36% che corrisponde alla classe "C".

In accordo con l'articolo 1 dell'Annex II Energy Efficiency Classes della normativa (No 812/2013)

La valutazione dei risultati di questo report nel rispetto della conformità alla relativa normativa (no 812/2013 e 814/2019) è solo una parte delle procedura di conformità per ottenere l'ErP-Label.

Consumo elettrico Qelec, efficienza di riscaldamento ηwh e acqua mista a 40°C (V40).

Descrizione Parametro Valore Unità
k-Valore	k	0.23
Conformità controllo smart	smart	0
Fattore controllo smart	SCF	0
Coefficiente di conversion	CC	2.5
Termine di correzione ambientale	Q_cor	-0.396	kWh
Energia di riferimento	Q_ref	5.845	kWh
Valore energetico utile	Q_H2O	5.794	kWh
Tasso di correzione energia utile e di riferimento	Q_ref/Q_H2O	1.009	kWh
Consumo elettrico giornaliero (misurato)	Q_test\_elec	6.909	kWh
Temperatura acqua all'inizio del ciclo di misurazione di 24h	T3	54	°C
Temperatura acqua alla fine del ciclo di misurazione di 24	T5	57.8	°C
Volume	M_act	90	kg
Volume	C_act	90	L
Consumo elettrico giornaliero (corretto)	Q_elec	6.533	kWh
Efficienza energetica di riscaldamento acqu	η_wh	36.68
Consumo elettrico annuale	AEC kWh	1400
Classe di Efficienza energetica di riscaldamento d'acqu		C
Descrizione Parametro Valore Unità
Temperatura acqua senza tapping	T_set	58	°C
Temperatura acqua media uscita acqua tiepida	θ'_p	60.6	°C
Temperatura acqua media ingresso acqua fredda	θ_c	10.2	°C
Valore normalizzato della temperatura media	θ_p	60.6	°C
Volume d'acqua fornita ad almeno 40°C	V_40exp	66	L
Volume calcolato d'acqua calda fornita ad almeno 40°C	V_40	111	L

Questo prodotto sarà soggetto a cambiamenti senza preavvisi Conservare correttamente questo manuale

Bodio 29 20158 Milano
