TT-43 BT/USB/SD/AX - Giradischi MAJESTIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Giradischi valigetta
Marca	Majestic
Modello	TT-43 BT/USB/SD/AX
Dimensioni (LxPxA)	35,0 x 28,0 x 12,0 cm
Peso	2,50 kg
Alimentazione	Adattatore AC 100-240V, 50/60Hz, DC 5V 1A (incluso)
Potenza d'uscita	2 x 0,8W RMS
Altoparlanti	4Ω, 2 x 5W
Velocità di riproduzione	33, 45, 78 giri/min
Sistema di trasmissione	Cinghia
Testina	Ceramica con puntina
Bluetooth	Versione 2.1
Funzioni USB/SD	Lettura e registrazione MP3 (max 32 GB, FAT32)
Ingresso AUX	Jack 3,5 mm
Uscita cuffie	Jack 3,5 mm
Uscita Line OUT	RCA
Adattatore 45 giri	Incluso
Funzione Auto-Stop	Sì (selezionabile ON/OFF)
Garanzia prodotto	24 mesi con scontrino fiscale, 12 mesi con fattura
Manutenzione	Sostituzione puntina ogni 250 ore circa; pulire con panno morbido e asciutto
Sicurezza	Non esporre a pioggia o umidità; non aprire; rivolgersi a personale qualificato

Domande frequenti - TT-43 BT/USB/SD/AX MAJESTIC

Come collegare il giradischi al Bluetooth?

Posizionare il braccio nel supporto e impostare AUTO-STOP su ON. Attivare il Bluetooth sul dispositivo esterno, cercare 'TT 43BT USB SD AX' e selezionare. Se richiesta, inserire la password '0000'. Un segnale acustico conferma l'abbinamento.

Come registrare un disco vinile su USB o SD?

Inserire una chiavetta USB o scheda SD (max 32 GB, formattata FAT32). Posizionare il braccio sulla traccia da registrare. Tenere premuto il tasto MODE/REC fino a un 'BIP'. Per fermare, tenere premuto lo stesso tasto fino a due 'BIP'. I file vengono salvati in formato MP3 a 128 kbps.

Come sostituire la puntina?

Sollevare il braccio con la leva e rimuovere la protezione della testina. Estrarre la testina dal braccio e sfilare i cavi audio. Montare la nuova testina, assicurandosi che i cavi siano saldamente collegati. Prestare attenzione per non danneggiare braccio o cavi.

Come pulire il giradischi?

Utilizzare un panno morbido e asciutto per pulire l'apparecchio. Per la puntina, usare un pennello morbido imbevuto di alcol, spazzolando dalla parte posteriore a quella anteriore. I dischi vanno puliti con un panno antistatico.

Quali velocità sono supportate?

Il giradischi supporta le velocità di 33, 45 e 78 giri/min. Selezionare la velocità corretta tramite l'apposito selettore prima della riproduzione. Per i dischi a 45 giri, utilizzare l'adattatore incluso.

Cosa fare se la riproduzione si interrompe prima della fine del disco?

Impostare il selettore AUTO-STOP su OFF. Questa funzione è consigliata soprattutto per dischi a 45 giri. In modalità ON, la riproduzione si ferma automaticamente al termine dell'ultima traccia.

Come scollegare il giradischi dall'alimentazione?

La presa di rete deve essere facilmente accessibile. Per scollegare, estrarre il cavo di alimentazione dalla presa a muro. Durante i temporali o se non utilizzato per lungo tempo, scollegare sempre l'apparecchio.

È possibile utilizzare cuffie con questo giradischi?

Sì, è presente una presa cuffie jack da 3,5 mm sul pannello anteriore. Inserendo le cuffie, gli altoparlanti si disattivano automaticamente. Regolare il volume con la manopola.

Perché il lettore USB/SD non legge il mio dispositivo?

Il lettore potrebbe non supportare alcuni dispositivi USB per incompatibilità del processore. Assicurarsi che la memoria sia formattata in FAT32 e non superi i 32 GB. Collegare direttamente all'apparecchio senza prolunghe.

Quali sono i termini della garanzia?

La garanzia convenzionale è di 24 mesi per acquisti con scontrino fiscale, 12 mesi con fattura (partita IVA). Accessori e batterie ricaricabili hanno termini ridotti. La garanzia non copre danni da uso improprio o interventi non autorizzati. Rivolgersi a un centro assistenza autorizzato.

MANUALE UTENTE TT-43 BT/USB/SD/AX MAJESTIC

MANUALE D'ISTRUZIONI

MAJESTIC

La freccia lampeggiante all'interno di un triangolo equilatero intende avvertire l'utente della presenza di voltaggio pericoloso all'interno del prodotto di portata tale da poter causare rischio di scosse elettriche.

Avvertenza: al fine di ridurre il rischio di scosse elettriche, non rimuovere alcun coperchio; non si segnala la presenza di parti utilizzabili all'interno dell'apparecchio. Rivolgersi esclusivamente al personale di servizio qualificato.

Il punto esclamativo all'interno del triangolo equilatero intende avvertire l'utente della presenza di istruzioni importanti che accompagnano l'apparecchio.

IMPORTANTI ISTRUZIONI DI SICUREZZA

1) Leggere e attenersi alle istruzioni indicate nel seguente manuale d'istruzioni.
2) Pulire l'apparecchio utilizzando solo un panno morbido e asciutto.
3) Non ostruire alcuna apertura di ventilazione. Installare l'apparecchio seguendo le apposite istruzioni.
4) Non installare l'apparecchio vicino a sorgenti di calore tipo i termosifoni, le stufe o altre apparecchiature (inclusi gli amplificatori) che producono calore.
5) Proteggere il cavo alimentazione dall'essere calpestato oppure evitare che sia troppo teso.
6) Estrarre il cavo alimentazione dalla presa durante un temporale oppure se non si dovesse utilizzare l'apparecchio per lungo period di tempo.
7) In caso di guasto rivolgersi esclusivamente a un centro assistenza autorizzato o a personale di servizio qualificato.
8) L'apparecchio non deve essere esposto alla pioggia o all'umidità e nessun oggetto contenente liquido deve essere posizionato sull'apparecchio stesso.
9) Non sovraccaricare la presa di corrente a muro.
10) Utilizzare i comandi dell'apparecchio solo come descritto nel seguente manuale d'istruzioni.
11) Conservare i CD in un luogo fresco e asciutto al fine di evitare danni provocati dal calore.
12) Quando si sposta l'apparecchio, accertarsi che il cavo alimentazione sia stato estratto dalla presa di corrente domestica.
13) Installare il prodotto in un luogo dotato di adeguate aperture di ventilazione, non bloccare le aperture di ventilazione al fine di non impedire la circolazione dell'aria.
14) Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull'apparecchio stesso.
15) La presa di rete viene utilizzata per scollegare l'apparecchio e deve essere facilmente accessibile in qualsiasi istante

DESCRIZIONE

1. Gancio chiusura valigetta
2. Coperchio
3. Braccio giradischi
4. Comandi USB/SD/BT
5. Manopola ON/OFF Volume
6. Led accensione
   7.Ingressi USB/SD
7. Presa cuffie
8. Altoparlanti
9. Supporto testina con puntina
10. Adattatore 45 giri
11. Impugnatura per trasporto
12. Piatto Giradischi
13. Altoparlanti
14. Tasto Mode/Rec
15. Tasto Successivo
16. Tasto Riporduzione/Pausa/cancella
17. Tasto Precedente
18. Ingresso AUX
19. 1. Line OUT
20. Ingresso DC
21. Interruttore AUTO/STOP
22. Selettore velocità (33/45/78 giri)

23. Blocco braccio giradischi

24. Leva braccio giradischi: Usare questa leva per sollevare il braccio giradischi

ALIMENTAZIONE

Inserire l'adattatore AC/DC AC 100-240V 50/60Hz DC 5V 1A (incluso) nella presa di corrente domestica e inserire lo spinotto DC nell'ingresso alimentazione posto sul retro dell'apparechio.

Per accendere l'apparecchio ruotare la manopola volume in senso orario, il led rosso si accenderà.

Di default il giradischi si posizionerà in modatilà bluetooth.

LINE OUT

Questa funzione consente di riprodurre la musica del giradischi attraverso un amplificatore o delle casse acustiche attive. Per effettuare questa connessione è necessario utilizzare un cavo RCA (non in dotazione).

Collegare il cavo audio RCA stereo all'uscita LINE OUT sul retro dell'apparecchio con un ingresso audio (AUX-AUDIO IN) di una sorgente audio esterna.

RIPRODUZIONE DI UN DISCO VINILE

Accendere l'apparecchio ruotando la MANOPOLA VOLUME in senso orario. Il led rosso si accenderà ad indicare che il giradischi è acceso.

Posizionare un disco sul piatto del giradischi e selezionare la velocità: 33 1/3, 45, 78 giri / min in base al vinile in riproduzione. Quando si riproduce un disco a 45 giri, utilizzare l'adattatore incluso.

Rimuovere la protezione dalla puntina e sbloccare il blocco del braccio giradischi.

Spingere la leva di sollevamento verso l'alto per sollevare il braccio giradischi e quindi spostare delicatamente il braccio sulla traccia desiderata, il piatto inizierà a girare, spingere la leva di sollevamento verso il basso per abbassare lentamente il braccio giradischi, la traccia selezionata inizierà la riproduzione.

Se il selettore AUTOSTOP è impostato su ON, la riproduzione del disco vinile si interromperà automaticamente al termine dell'ultima traccia.

Al termine della riporduzione, spingere indietro la leva di sollevamento per sollevare il braccio giradischi e riportarlo delicatamente nella posizione di riposo.

Al termine dell'ascolto del disco, riposizionare la protezione della puntina per proteggerla da movimenti accidentali.

NOTA: se la riporduzione si interrompe prima della fine dell'ultima traccia, posizionare il selettore AUTOSTOP su OFF, questa funzione è raccomandata sopratutto per i dischi a 45 giri.

FUNZIONE AUX IN

Collegare una fonte audio esterna alla presa ingresso AUX IN posizionata nella parte posteriore dell'apparecchio utilizzando un cavo jack da 3,5mm,(non fornito) premere il tasto play sul dispositivo collegato per dare inizio alla riproduzione.

Regolare il volume sul livello d'ascolto desiderato.

NOTA: le funzioni PHONO/BT/USB/SD si disattiveranno automaticamente durante l'utilizzo della funzione AUX IN

FUNZIONE BLUETOOTH

Sistemare il braccio giradischi nel prorio alloggiamento, e posizionare il selettore AUTOSTOP su ON. Attivare la funzione Bluetooth sul dispositivo esterno da accoppiare.

Avviare la ricerca dei dispositivi, al termine selezionare il dispositivo "TT 43BT USB SD AX", inserire la password "0000" se richiesta. (se l'abbinamento è avvenuto con successo l'apparecchio emetterà un segnale acustico).

Premere il tasto PLAY / PAUSE (▶ |) per avviare o mettere in pausa la riproduzione e utilizzare i tasti NEXT / PREVIOUS (▶▶| / | ◀◀) per la selezione dei brani

FUNZIONE USB / SD

Sistemare il braccio giradischi nel prorio alloggiamento, e posizionare il selettore AUTOSTOP su ON. Inserire un dispositivo USB / SD (MAX 32Gb) nell'ingresso USB/SD dell'apparecchio, la riproduzione delle traccie si avvierà automaticamente.

Per arrestare momentaneamente la riproduzione di una traccia, premere il tasto PLAY / PAUSE/DEL (▶ I).

Durante la riproduzione premere ripetutamente i tasti NEXT / PREVIOUS (▶▶ | / | ◀◀) fino ad individuare la traccia desiderata, le traccie selezionate verranno riprodotte dall'inizio, premere e tenere premuto per l'avanzamento/ritorno veloce della traccia.

Se un dispositivo USB e una card SD sono entrambi nei propri vani, premere il tasto MODE/REC per passare tra le funzioni USB/SD/BT.

Nota: Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori.

Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'apparecchio, non utilizzare cavi di prolunga.

Dal computer formattare le memorie USB/SD in FAT32.

REGISTRAZIONE USB / SD

Questa funzione di registrazione su USB o SD è attiva solo da giradischi.

Inserire un dispositivo di memorizzazione (USB o scheda SD)

Posizionare il braccio giradischi sulla traccia che si desidera registrare.

Premere e tenere premuto il tasto MODE/REC per dare inizio alla registrazione, si udirà un "BIP".

Per interrompere la registrazione premere e tenere premuto il tasto MODE/REC, si udiranno due brevi "BIP". I file verranno salvati direttamente sul dispositivo di memorizzazione in formato MP3. (bit-rate 128 kbps)

Nota: Se la USB/SD utilizzata per la registrazione ha gia all'interno brani/cartelle caricate in precedenza, premere brevemente il tasto MODE/REC per riprodurre i file registrati dal dispositivo.

Per tornare ad ascoltare i brani/cartelle caricati in precedenza ripremere il tasto MODE/REC.

Cancellazione delle tracce MP3 contenute nel dispositivo USB/SD

Selezionare la traccia da eliminare e dare inizio alla riproduzione, premere e tenere premuto il tasto PLAY/DEL, si udiranno due brevi "BIP", il file sarà così cancellato.

MANUTENZIONE

SOSTITUZIONE DELLA PUNTINA

Sollevare la leva blocco braccio giradischi per rilasciarlo

Rimuovere la protezione dalla testina per sostituire la puntina

Estrarre la testina dal braccio giradischi

Estrarre i cavi audio della testina

Sostituire con una nuova puntina, assicurarsi che i cavi audio siano montati saldamente e quindi agganciarli nuovamente al braccio del giradischi.

Nota: Prestare estrema attenzione durante l'esecuzione di questa operazione in modo da evitare che il braccio giradischi e i cavi della linea audio vengano danneggiati.

NOTE:

Si consiglia di pulire i dischi con un panno antistatico per ottenere la massima performance e farli durare nel tempo. Per lo stesso motivo la puntina dovrebbe essere sostituito periodicamente (circa ogni 250 ore).

Spolverare la puntina di tanto in tanto con un pennello molto morbido imbevuto di alcol (spazzolando dalla parte posteriore alla parte anteriore della testina).

DURANTE IL TRASPORTO DELL'APPARECCHIO NON DIMENTICARSI DI:

√ Coprire la puntina con il suo cappuccio protettivo
√ Posizionare il braccio tono nel proprio alloggiamento bloccandolo.

CUFFIE AURICOLARI

Inserire delle cuffie/auricolari (non incluse) con jack da 3.5mm alla presa cuffia posizionata sul pannello anteriore dell'apparecchio, l'altoparlante si scollegherà automaticamente, usare la manopola volume per regolare il livello di intensità del suono riprodotto dalle cuffie.

SPECIFICHE TECNICHE

Potenza d'uscita:2 x 0,8W in RMS

Altoparlanti: 4Ω 2 x 5W

Consumo: 5W

Velocità di riproduzione disco in vinile: 33 / 45 / 78 giri

Uscita RCA

Ingresso AUX da 3,5mm

Presa cuffie jack da 3,5mm

Testina in ceramica con puntina

Sistema di trasmissione a cinghia

Versione Bluetooth 2.1

Adattatore per riproduzione dischi da 45 giri incluso

Alimentazione adattatore AC 100-240V, 50/60Hz DC 5V 1A (alimentatore incluso)

Dimensioni: 35,0(L) x 28,0(P) x 12,0(H) cm

Peso: Kg. 2,50

Le specifiche possono essere soggette a variazione senza preavviso

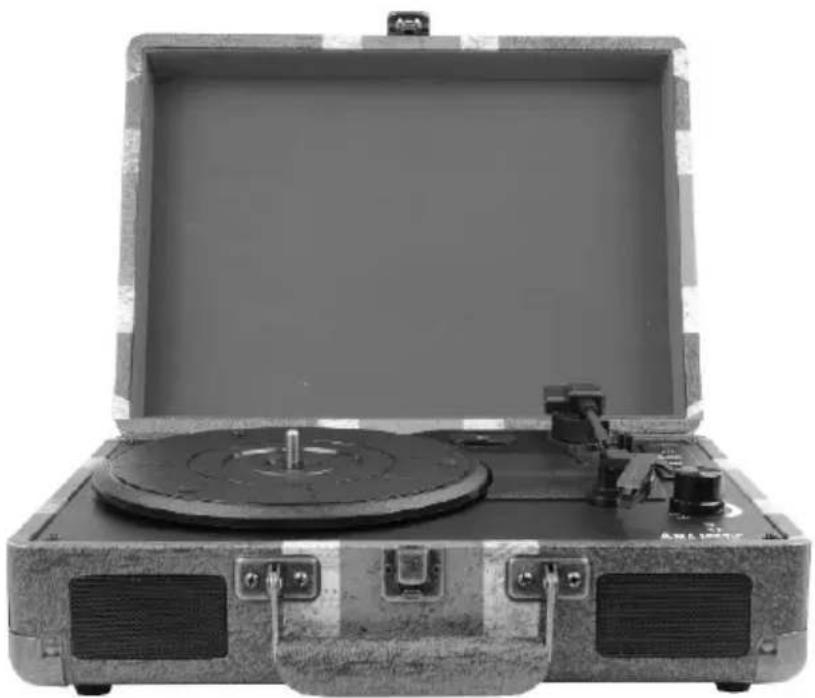

USER MANUAL

MAJESTIC

TT 43BT USB/SD/AX

33-45-78 RPM SUITCASE TURNTABLE PLAYER

USB/SD ENCODING, BLUETOOTH FUNCTION

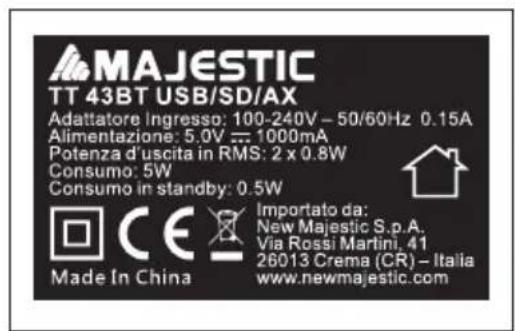

Adattatore Ingresso: 100-240V - 50/60Hz 0.15A

Alimentazione: 5.0V = 1000mA

Potenza d'uscita in RMS: 2 x 0.8W

Consumo: 5W

CONDIZIONI GENERALI DI GARANZIA PER I PRODOTTI DELLA

New MAJESTIC S.p.A.

Gentile Cliente, La ringraziamo per il Suo acquisto e Le ricordiamo che il prodotto risponde alle normative vigenti in fatto di costruzione e di sicurezza.

Nel caso si dovessero riscontrare anomalie o difetti del prodotto, la New Majestic S.p.A. offre una Garanzia convenzionale soggetta alle condizioni qui riportate (precisando che la Garanzia convenzionale lascia impregiudicati i diritti del consumatore di cui al D.Lgs. n.206 del 06/09/2005). Per Garanzia si intende esclusivamente la riparazione o la sostituzione gratuita dei singoli componenti o dell'intero bene riconosciuti difettosi nella fabbricazione.

Il periodo di Garanzia non verrà rinnovato o prolungato a seguito di successiva rivendita, riparazione o sostituzione del prodotto stesso.

Le parti riparate, sostituite o il cambio totale del prodotto saranno garantiti per un periodo di 60 giorni a partire dalla data della riparazione o della sostituzione e naturalmente per la restante durata della Garanzia stessa.

La Garanzia ha validità a partire dalla data comprovata da un documento fiscale valido (scontrino fiscale oppure fattura d'acquisto) per un periodo di 24 mesi in caso di acquisto con scontrino fiscale e 12 mesi in caso di acquisto con fattura fiscale (partita iva).

Ci sono dei beni che per le loro normali caratteristiche sono deperibili nel tempo oppure soggetti a consumo e usura derivanti dall'utilizzo, pertanto, per gli accessori inclusi nella confezione di vendita la Garanzia ha validità di 12 mesi.

Un accumulatore ricaricabile si ritiene difettoso e sostituibile in Garanzia 12 mesi solo quando risulta interrotto, ossia non eroga più energia e la tensione ai suoi capi è di Zero Volt. Nel caso in cui la capacità di erogare energia risultasse ridotta rispetto al prodotto nuovo (trattasi di consumo/usura) il periodo di Garanzia sarà di 6 mesi.

Non sono coperti da Garanzia:

• Il deterioramento dovuto ad usura delle parti estetiche e di tutte le componenti che dovessero risultare difettose a causa di negligenza o trascuratezza nell'uso, di errata manutenzione ovvero di circostanze che non possano ricondursi a difetti di fabbricazione dell'apparecchio.
• I manuali d'uso, i software di terzi, le configurazioni, le applicazioni o i dati scaricati dal cliente.
• I difetti causati da un uso improprio del prodotto (cadute, pressioni, deformazioni o uso di oggetti appuntiti).
• Apertura, modifica o riparazione del prodotto da parte di soggetti diversi dal Centro Assistenza Autorizzato.
• I numeri di serie, la data di produzione, il codice a barre o il codice IMEI * che risultano essere cancellati, alterati o illeggibili.

Per interventi in Garanzia si prega di rivolgersi presso uno dei Centri Assistenza Autorizzati

della New Majestic S.p.A., la cui lista completa è consultabile sul sito www.newmajestic.com, oppure presso il punto vendita dove è stato acquistato il prodotto, consegnando il tagliando di Garanzia debitamente compilato ed allegando lo scontrino fiscale relativo l'acquisto.

ATTENZIONE:

È opportuno conservare integri sia l'imballo che tutti gli accessori in esso contenuti, poiché in caso di invio al laboratorio tecnico è meglio utilizzare la confezione originale con tutti i suoi accessori.

New Majestic S.p.A.

* IL CODICE IMEI E' PER SMARTPHONE, TELEFONI & TABLET 3G

INFORMAZIONE AGLI UTENTI DI APPARECCHIATURE DOMESTICHE

Ai sensi dell'art. 25 Comma 1 del Decreto Legislativo 14 Marzo 2014, n. 49 "Attuazione delle Direttive 2011/65/UE e 2012/19/UE relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni di cui alla corrente normativa di legge.

Eventuali pile o batterie ricaricabili contenute nel dispositivo devono essere smaltite separatamente negli appositi raccoglitori preposti alla raccolta delle pile esaurite.

DICHIARAZIONE DI CONFORMITA' UE

La sottoscritta Società: NEW MAJESTIC S.P.A.

Via Rossi Martini 41

26013 CREMA (CR)

dichiara sotto la propria responsabilità che il prodotto:

TIPO: GIRADISCHI RETRO' 33-45-78 GIRI CON BLUETOOTH, ENCODER E INGRESSO USB-SD-AUX

MARCA: MAJESTIC

MODELLO: TT 43BT USB/SD/AX - UK

è costruito in conformità alle seguenti normative:

EN 55032:2015

En 55020:2007+A11:2011+A12:2016

EN 61000-3-2:2014

EN 61000-3-3:2013

ETSI EN 300 328 V2.1.1 (2016 - 11)

EN 301 489-1 V2.1.1 (2017 - 02)

EN 301 489-17 V3.1.1 (2017 - 02)

EN 62479:2010

EN 60065:2014

EN 50564:2011

e soddisfa i requisiti essenziali richiesti dalla direttiva 2014/35/EU, dalla direttiva 2014/30/EU, dalla direttiva 2014/53/EU, dalla direttiva 2011/65/EU e dalla direttiva 2009/125/EC [(EC) 1275/2008 – (EC) 801/2013] e dal Regolamento Reach (EC) 1907/2006.

Relativamente l'adattatore, modello U223C0A050100 siamo a confermare che è costruito in conformità alle seguenti normative:

EN 50563:2011+A1:2013

EN 60065:2014

EN 55032: 2015

EN 55020:2007+A11:2011+A12:2016

EN 610000-3-2:2014

EN 61000-3-3:2013

e soddisfa i requisiti essenziali richiesti dalla direttiva 2014/30/EU, dalla direttiva 2014/35/EU, dalla direttiva 2009/125/EC, dalla direttiva 2011/65/EU e dal Regolamento Reach (EC) 1907/2006.

DATA PRODUZIONE: MAGGIO 2018

NEW MAJESTIC S.P.A.
