Tipo di prodotto	Cucina a libera installazione
Marca	Hotpoint Ariston
Modello	CG65SG1 IT/HA H
Larghezza	60 cm
Altezza	85-90 cm (piedini regolabili)
Profondità	60 cm
Peso	Circa 50 kg
Fonte di energia - Piano cottura	Gas (naturale o GPL)
Fonte di energia - Forno	Elettrico
Numero di bruciatori a gas	5 (incluso bruciatore wok a tripla corona)
Tipo di forno	Forno elettrico multifunzione
Funzioni del forno	Convezione, grill, ventilato, scongelamento, modalità pizza
Capacità del forno	71 litri
Grill	Grill elettrico incluso
Caratteristiche di sicurezza	Dispositivo di sicurezza fiamma su tutti i bruciatori, blocco bambini, porta del forno a doppio vetro
Pulizia	Interno in smalto, porta del forno e ripiani rimovibili
Installazione	Collegamento gas richiesto, alimentazione elettrica: 220-240V 50Hz
Disponibilità di ricambi	Sì, tramite centri di assistenza autorizzati
Riparabilità	Design modulare per facili riparazioni
Lingue del manuale	Inglese, Italiano, Slovacco, Ceco, ecc.
Valutazione (dal manuale)	8.5/10

Domande frequenti - CG65SG1 IT/HA H Hotpoint Ariston

Come posso convertire la cucina da gas naturale a GPL?

La cucina può essere convertita utilizzando il kit di conversione GPL. Cambiare gli iniettori sui bruciatori e regolare le viti di bypass. Fare riferimento al manuale di installazione per i passaggi dettagliati.

Cosa devo fare se il forno non si riscalda?

Controllare l'alimentazione e assicurarsi che il forno sia collegato correttamente. Se si utilizza un timer, assicurarsi che sia impostato su manuale. Se il problema persiste, la resistenza potrebbe essere difettosa; contattare il servizio clienti.

Come pulire l'interno del forno?

Utilizzare un panno umido con detergente delicato. Evitare detergenti abrasivi. Il forno ha un rivestimento in smalto per una facile pulizia. Rimuovere i ripiani e immergerli in acqua saponata calda.

Posso usare il grill e il forno contemporaneamente?

Sì, il forno e il grill possono funzionare contemporaneamente. Tuttavia, notare che il grill utilizza l'elemento superiore, mentre il forno utilizza sia gli elementi superiori che inferiori o la ventola.

Perché la fiamma del bruciatore a gas si spegne?

Ciò potrebbe essere dovuto all'attivazione del dispositivo di sicurezza fiamma. Assicurarsi che le parti del bruciatore siano montate correttamente e pulite. Se il problema persiste, la termocoppia potrebbe necessitare di sostituzione.

Come si imposta l'orologio sul timer?

Premere il pulsante orologio e utilizzare i pulsanti +/- per impostare l'ora corrente. Confermare premendo nuovamente il pulsante orologio. Il timer può anche essere utilizzato per impostare la durata di cottura e l'ora di fine.

Qual è la temperatura massima del forno?

Il forno può raggiungere fino a 250°C (482°F) in modalità convenzionale. In modalità ventilata, le temperature possono essere leggermente inferiori a causa della distribuzione uniforme del calore.

La porta del forno è rimovibile per la pulizia?

Sì, la porta del forno può essere rimossa aprendola completamente e sollevandola dalle cerniere. Fare riferimento al manuale per le istruzioni. Questo rende più facile la pulizia del vetro e dell'interno.

Posso installare la cucina da solo?

L'installazione deve essere eseguita da un professionista qualificato a causa dei collegamenti a gas ed elettrici. Un'installazione errata potrebbe invalidare la garanzia e comportare rischi per la sicurezza.

Quali ricambi sono disponibili per questo modello?

I ricambi comuni includono cappelli dei bruciatori, iniettori, resistenze del forno, termostato, guarnizione della porta e manopole. Utilizzare ricambi originali Hotpoint Ariston per sicurezza.

MANUALE UTENTE CG65SG1 IT/HA H Hotpoint Ariston

Istruzioni per l'uso

CUCINA E FORNO

Sommario

Istruzioni per l'uso,1

Descrizione dell'apparecchio- Pannello di controllo,5

Descrizione dell'apparecchio- Vista d'insieme,6

Installazione,7

Avvio e utilizzo,12

Utilizzo del piano cottura,12

Precauzioni e consigli,14

Manutenzione e cura,15

Assistenza,15

GB

EnglishEnglish

IT ATTENZIONEATTENZIONE

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio.

Non bisogna MAI tentare di spegnere una fiamma/incendio con acqua, bensì bisogna spegnere l'apparecchio e coprire la fiamma per esempio con un coperchio o con una coperta ignifuga.

Non utilizzare prodotti abrasivi né spatole di metallo taglienti per pulire lo sportello in vetro del forno in quanto potrebbero graffiare la superficie, provocando, così, la frantumazione del vetro.

Le superfici interne del cassetto (se presente) possono diventare calde. Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.

Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

ATTENZIONE: Assicurarsi che l'apparecchio sia spento prima di sostituire la lampada per evitare la possibilità di scosse elettriche.

'ATTENZIONE: l'uso di protezioni del piano inappropriate può causare incidenti.

! Quando si inserisce la griglia assicurarsi che il fermo sia rivolto verso l'alto e nella parte posteriore della cavita.

GB

WARNINGWARNING

Panello di controllo

1. Manopola TIMER
2. Spia funzionamento GRILL
3. Manopola FORNO e GRILL
4. Tasto LUCE FORNO
5. Manopole dei bruciatori a gas del piano di cottura

GB

Description

Control panel

1. TIMER knob
   2.GRILL indicator light
   3.OVEN AND GRILL CONTROL knob
   4.OVEN LIGHT button
2. Hob BURNER control knob

KZ

Курылғы сипаттамасы

Баскару тактасы

1. ТАЙМЕР түткасы
2. ГРИЛЬ индикатор шамы
3. ПЕШ ПЕН ГРИЛЬ БАСКАРУ түткасы
4. ПЕШ ШАМЫ түймесі
5. Плита ОТТЫFЫН баскару түтқасы

CZ

Popis zarízení

Ovládací panel

Descrizione dell'apparecchio Vista d'insieme

1. Bruciatore a gas

2. Griglia del piano di lavoro

3. Pannello di controllo

4. Ripiano GRIGLIA

5. Ripiano LECCARDA

6. Piedino di regolazione

7. Piano di contenimento eventuali trabocchi

8.GUIDE di scorrimento dei ripiani

9.posizione 5

1. posizione 4

2. posizione 3

3. posizione 2

13.posizione

1. Coperchio vetro (Solo su alcuni modelli)

! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.
! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
! L'installazione dell'apparecchio va effettuata secondo queste istruzioni da personale qualificato.
! Qualsiasi intervento di regolazione o manutenzione deve essere eseguito con la cucina disinserita dall'impianto elettrico.

Ventilazione dei locali

L'apparecchio può essere installato solo in locali permanentemente ventilati, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore.

Nel locale in cui viene installato l'apparecchio deve poter affluire tanta aria quanta ne viene richiesta dalla regolare combustione del gas (la portata di aria non deve essere inferiore a 2 m³/h per kW di potenza installata).

Le prese di immisione aria, protette da griglie, devono avere un condotto di almeno 100 cm² di sezione utile ed essere collocate in modo da non poter essere ostruite, neppure parzialmente (vedi figura A).

Tali prese devono essere maggiorate nella misura del 100% – con un minimo di 200 cm² – qualora il piano di lavoro dell'apparecchio sia privo del dispositivo di sicurezza per assenza di fiamma e quando l'afflusso dell'aria avviene in maniera indiretta da locali adiacenti (vedi figura B) – purché non siano parti comuni dell'immobile, ambienti con pericolo di incendio o camere da letto – dotati di un condotto di ventilazione con l'esterno come descritto sopra.

Locale adiacente Locale da

ventilare

A

B

Apertura di ventilazione per l'aria comburente pavimento

Maggiorazione della fessura fra porta e

! Dopo un uso prolungato dell'apparecchio, è consigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

Scarico dei fumi della combustione

Lo scarico dei fumi della combustione deve essere assicurato tramite una cappa collegata a un camino a tiraggio naturale di sicura efficienza, oppure mediante un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l'apparecchio (vedi fi gure).

Scarico direttamente Scarico tramite camino o all'esterno canna fumaria ramificata (riservata agli apparecchi

di

cottura)

! I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano in basso, perciò i locali contenenti bidoni di GPL devono prevedere aperture verso l'esterno per l'evacuazione dal basso di eventuali fughe di gas. I bidoni di GPL, vuoti o parzialmente pieni, non devono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). Tenere nel locale solo il bidone in utilizzo, lontano da sorgenti di calore (forni, camini, stufe) capaci di portarlo a temperature superiori ai 50°C.

Posizionamento e livellamento

! È possibile installare l'apparecchio di fianco a mobili che non superino in altezza il piano di lavoro.
! Assicurarsi che la parete a contatto con il retro dell'apparecchio sia di materiale non infiammabile e resistente al calore (T 90°C).

Per una corretta installazione:

• porre l'apparecchio in cucina, in sala da pranzo o in un monolocale (non in bagno);
• se il piano della cucina è più alto di quello dei mobili, essi devono essere posti ad almeno 600 mm dall'apparecchio;
• se la cucina viene installata sotto un pensile, esso dovrà mantenere una distanza minima dal piano di 420 mm.

Tale distanza deve essere di 700 mm se i pensili sono infiammabili (vedi fi gura);

• non posizionare tende dietro la cucina o a meno di 200 mm dai suoi lati;
- eventuali cappe devono essere installate secondo le indicazioni del relativo libretto di istruzione.

Livellamento

Se è necessario livellare l'apparecchio, avvitare i piedini di regolazione forniti in dotazione nelle apposite sedi poste negli angoli alla base della cucina (vedi fi gura).

Le gambe* si montano a incastro sotto la base della cucina.

Collegamento elettrico

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche posta sull'apparecchio (vedi tabella Dati tecnici). In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm, dimensionato al carico e rispondente alle norme nazionali in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

Prima di effettuare l'allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato della targhetta caratteristiche;

*Presente solo su alcuni modelli.

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presa o la spina; non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati.

! L'azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Collegamento gas

Il collegamento alla rete del gas o alla bombola del gas può essere effettuato con un tubo flessibile in gomma o in acciaio, secondo le norme UNI-CIG 7129 e 7131 e successivi aggiornamenti in vigore e dopo essersi accertati che l'apparecchio sia regolato per il tipo di gas con cui sarà alimentato (vedi etichetta di taratura sul coperchio: in caso contrario vedi sotto). Nel caso di alimentazione con gas liquido da bombola, utilizzare regolatori di pressione conformi alle norme UNI EN 12864 e successivi aggiornamenti in vigore. Per facilitare l'allacciamento, l'alimentazione del gas è orientabile lateralmente*: invertire il portagomma per il collegamento con il tappo di chiusura e sostituire la guarnizione di tenuta fornita in dotazione.

! Per un sicuro funzionamento, per un adeguato uso dell'energia e per una maggiore durata dell'apparecchio, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella Caratteristiche bruciatori e ugelli (vedi sotto).

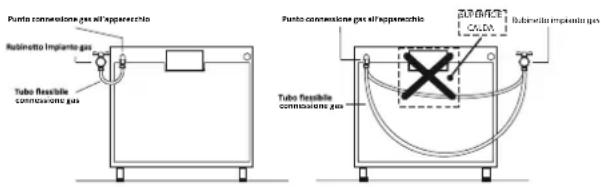

Allacciamento gas con tubo flessibile in gomma

Verificare che il tubo risponda alle norme UNI-CIG 7140 in vigore. Il diametro interno del tubo deve essere: 8 mm per alimentazione con gas liquido; 13 mm per alimentazione con gas metano.

Effettuato l'allacciamento assicurarsi che il tubo:

• non sia in nessun punto a contatto con parti che raggiungono temperature superiori a 50°C;
• non sia soggetto ad alcuno sforzo di trazione e di torsione e non presenti pieghe o strozzature;
  • non venga a contatto con corpi taglienti, spigoli vivi,

parti mobili e non sia schiacciato;

• sia facilmente ispezionabile lungo tutto il percorso per poter controllare il suo stato di conservazione;
• abbia una lunghezza inferiore a 1500 mm;
• sia ben calzato alle sue due estremità, dove va fissato con fascette di serraggio conformi alle norme UNI-CIG 7141 in vigore.

! Se una o più di queste condizioni non può essere rispettata o se la cucina viene installata secondo le condizioni della classe 2 - sottoclasse 1 (apparecchio incassato tra due mobili), bisogna ricorrere al tubo flessibile in acciaio (vedi sotto).

Allacciamento gas con tubo flessibile in acciaio inossidabile a parete continua con attacchi filettati

Verificare che il tubo sia conforme alle norme UNI-CIG 9891 e le guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Per mettere in opera il tubo eliminare il portagomma presente sull'apparecchio (il raccordo di entrata del gas all'apparecchio è filettato 1/2 gas maschio cilindrico).

! Effettuare l'allacciamento in modo che la lunghezza della tubatura non superi i 2 metri di estensione massima, e assicurarsi che il tubo non venga a contatto con parti mobili e non sia schiacciato.

Controllo tenuta

A installazione ultimata, controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai una fiamma.

Adattamento a diversi tipi di gas

È possibile adattare l'apparecchio a un tipo di gas diverso da quello per il quale è predisposto (indicato sull'etichetta di taratura sul coperchio).

Adattamento del piano cottura

Sostituzione degli ugelli dei bruciatori del piano: 1. togliere le griglie e sfilare i bruciatori dalle loro sedi;

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm (vedi fi gura), e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli);
2. rimettere in posizione tutti i componenti seguendo le

operazioni inverse rispetto alla sequenza di cui sopra.

Regolazione del minimo dei bruciatori del piano:
1. portare il rubinetto sulla posizione di minimo;
2. togliere la manopola e agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino a ottenere una piccola fiamma regolare.
! Nel caso di gas naturale, la vite di regolazione dovrà essere svitata in senso antiorario;
3. verificare che, ruotando rapidamente il rubinetto dalla posizione di massimo a quella di minimo, non si abbiano spegnimenti del bruciatore.

! I bruciatori del piano non necessitano di regolazione dell'aria primaria.

Adattamento del forno

Sostituzione dell'ugello del bruciatore del forno:

1. aprire la porta del forno completamente;
2. estrarre il fondo forno scorrevole (vedi fi gura);

1. svitare la vite di fissaggio del bruciatore e rimuovere il bruciatore del forno dopo aver tolto la vite V;

1. svitare l'ugello del bruciatore con l'apposita chiave a tubo per ugelli (vedi fi gura) o con una chiave a tubo di 7 mm e sostituirlo con quello adatto al nuovo tipo di gas (vedi tabella

Caratteristiche bruciatori e ugelli).

Regolazione del minimo del bruciatore forno gas:

1. accendere il bruciatore (vedi Avvio e Utilizzo);

2. portare la manopola sulla posizione di minimo (MIN) dopo averla lasciato per 10 minuti circa in quella di massimo (MAX);

3. togliere la manopola;
4. agire sulla vite di regolazione posta all'esterno dell'astina del termostato (vedi figure) fino a ottenere una piccola fiamma regolare.
   ! Nel caso di gas naturale, la vite di regolazione dovrà essere svitata in senso antiorario.

1. verificare che ruotando rapidamente la manopola dalla posizione MAX a quella MIN o con rapide aperture e chiusure della porta del forno non si abbiano spegnimenti del bruciatore.

Adattamento del grill

Sostituzione dell'ugello del bruciatore del grill:

1. rimuovere il bruciatore del grill dopo aver tolto la vite V (vedi fi gura);
2. svitare l'ugello del bruciatore grill servendosi dell'apposita chiave a tubo per ugelli (vedi fi gura), o meglio ancora di una chiave a tubo di 7 mm e

sostituirlo con quello

adatto al nuovo tipo di gas (vedi tabella Caratteristiche bruciatori e ugelli).

! Fare attenzione ai cavi delle candele e ai tubi delle termocoppie.

! I bruciatori del forno e del grill

non necessitano di regolazione dell'aria primaria.

! Dopo la regolazione con un gas diverso da quello di collaudo, sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas, reperibile presso i Centri Assistenza Tecnica Autorizzata.
! Qualora la pressione del gas sia diversa (o variabile) da quella prevista, è necessario installare sulla tubazione d'ingresso un regolatore di pressione, secondo le norme EN 88-1 e EN88-2 in vigore per i "regolatori per gas canalizzati".

Sostituzione degli ugelli su bruciatore Tripla corona

1. togliere le griglie e sfilare i bruciatori dalle loro sedi. Il bruciatore è composto da due parti separate (vedi figure);
2. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (vedi tabella 1). I due ugelli hanno la stessa foratura.
3. rimettere in posizione tutti i componenti seguendo le operazioni inverse rispetto alla sequenza di cui sopra.
4. Regolazione aria primaria dei bruciatori I bruciatori non necessitano di nessuna regolazione

- Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;
2. Togliere la manopola ed agire sulla vite di regolazione posta all'interno o di fianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
3. Verificare che ruotando rapidamente la manopola dalla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
4. Negli apparecchi provvisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.
5. Effettuata la regolazione, ripristinate i sigilli posti sui by-pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzo, reperibile presso i nostri Centri Assistenza Tecnica.
! Qualora la pressione del gas utilizzato sia diversa (o variabile) da quella prevista, è necessario installare, sulla tubazione d'ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2 "regolatori per gas canalizzati").

! Per evitare il ribaltamento accidentale dell'apparecchio, ad esempio causato da un bambino che si arrampica sulla porta forno, la catenella di sicurezza DEVE essere tassativamente installata! La cucina e' dotata di

una catenella di sicurezza che deve essere fissata con una vite (non fornita in accessorio) sul muro posteriore all'apparecchio, alla stessa altezza del fissaggio sull'apparecchio. Si deve usare la vite e il tassello adeguato al tipo di materiale del muro posteriore all'apparecchio Se la vite ha il diametro della testa minore di 9mm, si deve usare una rondella. Per muro di calcestruzzo e' necessario usare la vite lunghezza di 60mm e diametro di 8mm. Assicurarsi che la catenella sia fissata nella parte posteriore della cucina, come indicato nel disegno, in modo che sia stretta e parallela al livello del suolo.

! Ad installazione ultimata la catenella deve essere mantenuta in trazione !

ATTENZIONE! Il coperchio in vetro può frantumarsi se viene riscaldato. Spegnere tutti i bruciatori o le eventuali piastre elettriche prima di chiuderlo.*Solo per i modelli con coperchio vetro.

DATI TECNICI
Dimensioni Forno HxLxP	31x43,5x43,5 cm
Volume	It. 58
Dimensioni utili del cassetto scaldavivande	larghezza cm 46 profondita cm 42 altezza cm 8,5
Tensione e frequenza di alimentazione	vedi targhetta caratteristiche
Bruciatori	adattabili a tutti i tipi di gas indicati nella targhetta caratteristiche.
	Direttive Comunitarie: 2006/95/EC del 12/12/06 (Bassa Tensione) e successive modificazioni - 2004/108/EC del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 2009/142/EC del 29/06/90 (Gas) e successive modificazioni -93/68/EC del 22/07/93 e successive modificazioni - 2002/96/EC. 1275/2008 (Stand-by/ Off mode)
ENERGY LABEL and ECODESIGN	Regolamento (EU) No 65/2014 che integra la Direttiva 2010/30/EU. Regolamento (EU) No 66/2014 che integra la Direttiva 2009/125/EC. Norma EN 60350-1 Norma EN 50564 Norma EN 30-2-1

IT

Tabella caratteristiche bruciatori e ugelli

Tabella 1 Gas Liquido Gas Naturale
Bruciatore	Diametro (mm)	Potenza termica kW (p.c.s.*)		By Pass 1/100	ugello 1/100	portata* g/h		ugello 1/100	portata* l/h
		Nominale	Ridotto	(mm)	(mm)	(mm)	***	**	(mm)
Rapido (Grande) (R)	100	3.00	0.7	41	86	218	214	116	286
Semi Rapido (Medio) (S)	75	1.90	0.4	30	70	138	136	106	181
Ausiliario (Piccolo) (A)	55	1.00	0.4	30	50	73	71	79	95
Forno	-	2.60	1.0	52	78	189	186	119	248
Tripla Corona (TC)	130	3.25	1.50	63	2x65	236	232	2x99	309
Pressioni di alimentazione	Nominale (mbar)Minima (mbar)Massima (mbar)					28-302035	372545	201725

CG65SG1 IT/HA H

*	A 15°C 1013 mbar-gas secco	***
**	Propano P.C.S. = 50,37 MJ/Kg

Butano P.C.S. = 49,47 MJ/Kg

Naturale P.C.S. = 37,78 MJ/m3

IT

Uso del piano cottura

Accensione dei bruciatori

In corrispondenza di ogni manopola BRUCIATORE è indicato con un cerchietto pieno il bruciatore associato.

Per accendere un bruciatore del piano cottura:

1. avvicinare al bruciatore una fiamma o un accendigas;
2. premere e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma massima.
3. regolare la potenza della fiamma desiderata, ruotando in senso antiorario la manopola BRUCIATORE: sul minimo ♦, sul massimo ♦ o su una posizione intermedia.

Se l'apparecchio è dotato di accensione elettronica*

(C), prima premere il pulsante di accensione, identificato dal

simbolo ☆, poi premere a fondo e contemporaneamente ruotare in senso antiorario la manopola BRUCIATORE sul simbolo di fiamma

massima, fino ad accensione avvenuta. Può accadere che il bruciatore si spenga al momento del rilascio della manopola. In questo caso, ripetere l'operazione tenendo premuta la manopola più a lungo.

! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione.

Se l'apparecchio è dotato di dispositivo di sicurezza* (X) per assenza di fiamma, tenere premuta la manopola BRUCIATORE circa 2-3 secondi per mantenere accesa la fiamma e per attivare il dispositivo.

Per spegnere il bruciatore ruotare la manopola fino all'arresto •.

Consigli pratici per l'uso dei bruciatori

Per un miglior rendimento dei bruciatori e un consumo minimo di gas occorre usare recipienti a fondo piatto, provvisti di coperchio e proporzionati al bruciatore:

ATTENZIONE ! Il forno e dotato di un sistema di arresto griglie che consente di estrarle senza che queste fuoriescano dal forno. (1)

Per estrarre completa- mente le griglie e suffi- ciente, come indicato sul

disegno, alzarle, prendendole dalla parte anteriore e tirarle. (2)

Bruciatore	Diametro recipienti (cm)
Rapido (R)	24 – 26
Semi Rapido (S)	16 – 20
Ausiliario (A)	10 – 14

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo „Caratteristiche dei bruciatori ed ugelli”.

! Sui modelli dotati di griglietta di riduzione, quest'ultima dovrà essere utilizzata solo per il bruciatore ausiliario, quando si utilizzano dei recipienti di diametro inferiore a 12 cm.

Uso del forno

! Alla prima accensione fare funzionare il forno a vuoto per almeno un'ora con il termostato al massimo e a porta chiusa. Poi spegnere, aprire la porta del forno e aerare il locale. L'odore che si avverte è dovuto all'evaporazione delle sostanze usate per proteggere il forno.
! Prima dell'uso, togliere tassativamente le pellicole in plastica poste ai lati dell'apparecchio
! Non appoggiare mai oggetti sul fondo del forno perché si rischiano danni allo smalto. Utilizzate la posizione 1 del forno solo in caso di cotture con il girarrosto.

Accensione del forno

Per accendere il bruciatore del forno avvicinare al

foro F (vedi fi gura) una fiamma o un accendigas, premere e contemporaneamente ruotare in senso antiorario la manopola FORNO fino a MAX. Se l'apparecchio è dotato di accensione elettronica*, prima premere il pulsante di accensione,

identificato dal simbolo ⭐, poi premere a fondo e contemporaneamente ruotare in senso antiorario la manopola FORNO su MAX, fino ad accensione avvenuta. Se trascorsi 15 secondi il bruciatore non si è acceso, rilasciare la manopola, aprire la porta del forno e aspettare almeno 1 minuto prima di ritentare l'accensione. In caso di assenza di corrente è possibile accendere il bruciatore con una fiamma o un accenditore, come descritto sopra.

! Il forno è dotato di un dispositivo di sicurezza per cui è necessario tenere premuta la manopola FORNO per circa 6 secondi.
! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione del forno.

Regolazione della temperatura

Per ottenere la temperatura di cottura desiderata, ruotare in senso antiorario la manopola FORNO. Le temperature sono indicate sul pannello di controllo e vanno dal MIN (150°C) al MAX (250°C). Una volta raggiunta la temperatura, il forno la manterrà costante grazie al termostato.

Grill

Per accenderlo avvicinare al bruciatore grill una fiamma o un accendigas, premere e contemporaneamente ruotare in senso orario la manopola FORNO fino a □. Il grill permette la doratura dei cibi ed è particolarmente indicato per la cottura di roast-beef, arrosti, braciole, salsicce. Disporre la griglia nelle posizioni 4 o 5 e una leccarda in posizione 1 per raccogliere i grassi ed evitare la formazione di fumo. Se l'apparecchio è dotato di accensione elettronica*, prima premere il pulsante di accensione,

identificato dal simbolo ⭐, poi premere a fondo e contemporaneamente ruotare in senso orario la manopola FORNO fino a □. Se trascorsi 15 secondi il bruciatore non si è acceso, rilasciare la manopola, aprire la porta del forno e aspettare almeno 1 minuto prima di ritentare l'accensione. In caso di assenza di corrente è possibile accendere il bruciatore con una fiamma o un accenditore, come descritto sopra.

! Il grill è dotato di un dispositivo di sicurezza per cui è necessario tenere premuta la manopola FORNO per circa 6 secondi.
! In caso di estinzione accidentale delle fiamme, spegnere il bruciatore e aspettare almeno 1 minuto prima di ritentare l'accensione del grill.

! Quando si utilizza il grill è necessario lasciare la porta del forno semiaperta posizionando fra porta e il pannello di controllo il deflettore D (vedi fi gura) che impedisce il surriscaldamento delle manopole.

Luce del forno

La lampadina può essere accesa in qualunque momento premendo il tasto LUCE DEL FORNO.

Il contaminuti

Per utilizzare il contaminuti occorre caricare la suoneria ruotando la manopola contaminuti di un giro quasi completo in senso orario ☐; quindi, tornando indietro ☐, impostare il tempo desiderato facendo coincidere con il riferimento fisso del frontalino il numero corrispondente ai minuti prefissati.

Tabella cottura in forno

Alimenti	Peso	dei ripiani	Preriscaldigiento (minuti)	Temperatura consigliata (°C)	Doratsicocertura (minuti)
Pasta
Lasagne	2.5	3	10	210	60-75
Cannelloni	2.5	3	10	200	40-50
Paste gratinate	2.5	3	10	200	40-50
Carne
Vitello	1.7	3	10	200	85-90
Pollo	1.5	3	10	220	90-100
Anatra	1.8	3	10	200	100-110
Coniglio	2	3	10	200	70-80
Maiale	2.1	3	10	200	70-80
Agnello	1.8	3	10	200	90-95
Pesce
Sgombri	1.1	3	10	180-200	35-40
Dentice	1.5	3	10	180-200	40-50
Trotta al cartoccio	1	3	10	180-200	40-45
Pizza Napoletana	1	3	15	220	15-20
Torte
Biscotti	0.5	3	15	180	30-35
Crostata	1.1	3	15	180	30-35
Torte salate	1	3	15	180	45-50
Torte lievitate	1	3	15	180	35-40
Cottura al grill
Bistecche di vitello	1	4	5		15-20
Cotolette	1.5	4	5		20
Hamburger	1	3	5		20-30
Sgombri	1	4	5		15-20
Toast	4 pcs	4	5		2-4

* Presente solo su alcuni modelli.

IT

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza.

Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

- L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.

- L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

- Non toccare la macchina a piedi nudi o con le mani o con i piedi bagnati o umidi.

- L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.

- Il libretto riguarda un apparecchio di classe 1 (isolato) o classe 2 – sottoclasse 1 (incassato tra due mobili).

- Durante l'uso dell'apparecchio gli elementi riscaldanti e alcune parti della porta forno diventano molto calde. Fare attenzione a non toccarle e tenere i bambimi a distanza.

- Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde dell'apparecchio.

- Non ostruire le aperture di ventilazione e di smaltimento di calore.

- Utilizzare sempre guanti da forno per inserire o estrarre recipienti.

- Non utilizzare liquidi infiammabili (alcol, benzina, ecc.) in prossimità dell'apparecchio quando esso è in uso.

- Non riporre materiale infiammabile nel vano inferiore di deposito o nel forno: se l'apparecchio viene messo inavvertitamente in funzione potrebbe incendiarsi.

- Le superfici interne del cassetto (se presente) possono diventare calde.

- Quando l'apparecchio non è utilizzato, assicurarsi sempre che le manopole siano nella posizione •.

- Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

- Non fare pulizia o manutenzione senza aver prima staccato la spina dalla rete elettrica.

- In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza.

- Non appoggiare oggetti pesanti sulla porta del forno aperta.

- Evitare che i bambini giochi con l'apparecchio.

- Non è previsto che l'apparecchio venga utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persone inesperte o che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.

- Se la cucina viene posta su di un piedistallo, prendere adeguati accorgimenti affinchč l'apparecchio non scivoli dal piedistallo stesso.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

• Azionando il forno negli orari che vanno dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche.
• Mantenere efficienti e pulite le guarnizioni, in modo che aderiscano bene alla porta e non procurino dispersioni di calore.
• Ove possibile, evitare di pre-riscaldare il forno e cercare sempre di riempirlo. Aprire la porta del forno quanto necessario, perché vi sono dispersioni di calore ogni volta che viene aperta. Per risparmiare molta energia sarà sufficiente spegnere il forno dai 5 ai 10 minuti prima della fine del tempo di cottura pianificato, e servirsi del calore che il forno continua a generare.
• Tenere le guarnizioni pulite e in ordine, per evitare eventuali dispersioni di energia
• Qualora si disponga di un contratto di fornitura elettrica a tempo, l'opzione "ritarda cottura" semplificherà il risparmio spostando il funzionamento nei periodi a tariffa ridotta.

• La base della pentola dovrebbe coprire la piastra. Qualora sia piccola, dell'energia preziosa andrà persa, e le pentole in ebollizione presenteranno delle incrostazioni difficili da rimuovere.

• Cucinare gli alimenti in pentole chiuse con coperchi idonei e usare meno acqua possibile. Cucinare senza coperchio aumenterà notevolmente il consumo in termini di energia.

• Usare pentole e padelle piatte
• Se si stanno cucinando alimenti con un tempo di cottura più lungo, consigliamo di usare una pentola a pressione, che è due volte più rapida e consente di salvare un terzo di energia.

Escludere la corrente elettrica

Prima di ogni operazione isolare l'apparecchio dalla rete di alimentazione elettrica.

Pulire l'apparecchio

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Le parti esterne smaltate o inox e le guarnizioni in gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e sapone neutro. Se le macchie sono difficili da asportare usare prodotti specifici. Sciacquare abbondantemente e asciugare dopo la pulizia. Non usare polveri abrasive o sostanze corrosive.
• Le griglie, i cappellotti, le corone spartifiamma e i bruciatori del piano cottura sono estraibili per facilitare la pulizia; lavarli in acqua calda e detersivo non abrasivo, avendo cura di togliere ogni incrostazione e attendere che siano perfettamente asciutti.
• Pulire frequentemente la parte terminale dei dispositivi di sicurezza* per assenza di fiamma.
• L'interno del forno va pulito preferibilmente ogni volta dopo l'uso, quando è ancora tiepido. Usare acqua calda e detersivo, risciaquare e asciugare con un panno morbido. Evitare gli abrasivi.
• Pulire il vetro della porta con spugne e prodotti non abrasivi e asciugare con un panno morbido; non usare materiali ruvidi abrasivi o raschietti metallici affilati che possono graffiare la superficie e causare la frantumazione del vetro.
• Gli accessori possono essere lavati come normali stoviglie, anche in lavastoviglie.
• Evitare di chiudere il coperchio quando i bruciatori sono accesi o sono ancora caldi.

Controllare le guarnizioni del forno

Controllare periodicamente lo stato della guarnizione attorno alla porta del forno. In caso risulti danneggiata rivolgersi al Centro Assistenza Autorizzato più vicino. È consigliabile non usare il forno fino all'avvenuta riparazione.

Sostituire la lampadina di illuminazione del forno

1. Dopo aver disinserito il forno dalla rete elettrica, togliere il coperchio in vetro del portalampada (vedi fi gura).

2. Svitare la lampadina e sostituirla con una analoga: tensione 230V, potenza 25 W, attacco E 14.

3. Rimontare il coperchio e ricollegare il forno alla rete elettrica.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sarà necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Assistenza

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• Il tipo di anomalia;
  • Il modello della macchina (Mod.)
  • Il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio

Assistenza attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199

NUMERO UNICO

In caso di necessità d'intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

*Al costo di 14,26 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

* Presente solo su alcuni modelli.
