MANUALE UTENTE HFS014045 PANASONIC

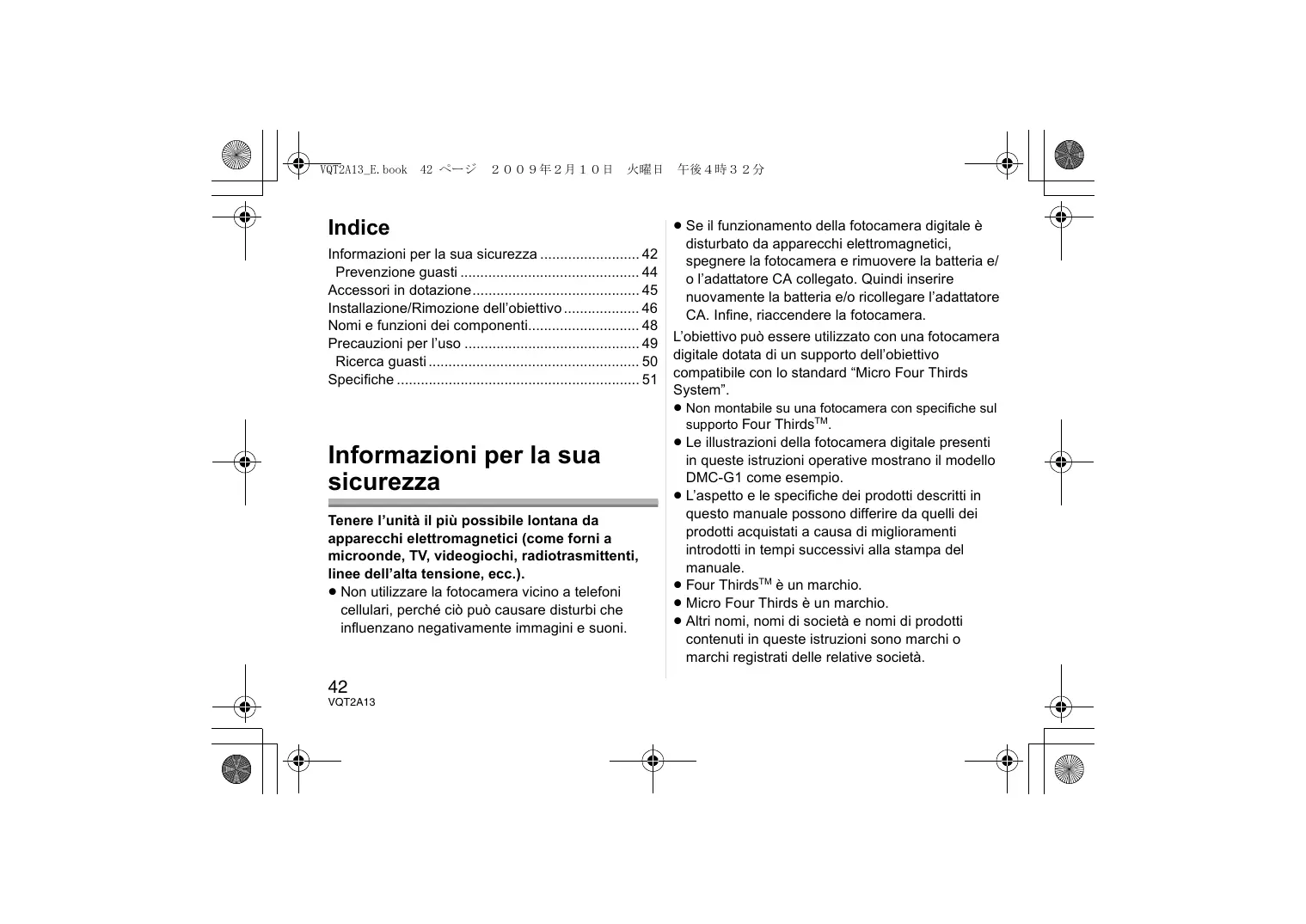

• Indice Informazioni per la sua sicurezza p. 42
• Prevenzione guasti p. 44
• Accessori in dotazione p. 45
• Installazione/Rimozione dell’obiettivo p. 46
• Nomi e funzioni dei componenti p. 48
• Precauzioni per l’uso p. 49
• Ricerca guasti p. 50
• Specifiche Informazioni per la sua sicurezza Tenere l’unità il più possibile lontana da apparecchi elettromagnetici (come forni a microonde, TV, videogiochi, radiotrasmittenti, linee dell’alta tensione, ecc.). ≥ Non utilizzare la fotocamera vicino a telefoni cellulari, perché ciò può causare disturbi che influenzano negativamente immagini e suoni. p. 51

≥ Se il funzionamento della fotocamera digitale è disturbato da apparecchi elettromagnetici, spegnere la fotocamera e rimuovere la batteria e/ o l’adattatore CA collegato. Quindi inserire nuovamente la batteria e/o ricollegare l’adattatore CA. Infine, riaccendere la fotocamera. L’obiettivo può essere utilizzato con una fotocamera digitale dotata di un supporto dell’obiettivo compatibile con lo standard “Micro Four Thirds System”. ≥ Non montabile su una fotocamera con specifiche sul supporto Four ThirdsTM. ≥ Le illustrazioni della fotocamera digitale presenti in queste istruzioni operative mostrano il modello DMC-G1 come esempio. ≥ L’aspetto e le specifiche dei prodotti descritti in questo manuale possono differire da quelli dei prodotti acquistati a causa di miglioramenti introdotti in tempi successivi alla stampa del manuale. ≥ Four ThirdsTM è un marchio. ≥ Micro Four Thirds è un marchio. ≥ Altri nomi, nomi di società e nomi di prodotti contenuti in queste istruzioni sono marchi o marchi registrati delle relative società. VQT2A13_E.book 43 ページ

ITALIANO -Se vedete questo simboloInformazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati) Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento significa che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici. Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino. In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali. Per gli utenti aziendali nell'Unione Europea Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni. Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea Questo simbolo è valido solo nell'Unione Europea. Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

Prevenzione guasti ∫ Custodia dell’obiettivo ≥ Sabbia e polvere possono danneggiare l’obiettivo. Evitare che sabbia o polvere penetrino all’interno dell’obiettivo o dei terminali quando si utilizza l’obiettivo su una spiaggia, ecc. ≥ Questo obiettivo non è impermeabile. Se delle gocce d’acqua dovessero cadere sull’obiettivo, pulirlo con un panno asciutto. ≥ Non premere con troppa forza l’obiettivo. ≥ Quando la superficie della lente è sporca (acqua, olio, impronte, ecc.), l’immagine può risultare deteriorata. Pulire leggermente la superficie della lente con un panno asciutto e morbido prima e dopo aver ripreso delle immagini. ≥ Non tenere il supporto dell’obiettivo rivolto verso il basso. Evitare che i Contatto del supporto dell’obiettivo 1 si sporchino.

∫ Informazioni sulla condensa (Appannamento dell’obiettivo) ≥ La condensa si forma quando si verificano differenze di temperatura e umidità come quelle descritte sotto. La condensa può causare l’appannamento dell’obiettivo e portare alla formazione di muffe e a malfunzionamenti, per cui è necessario fare attenzione nelle seguenti situazioni: – Quando si porta la fotocamera da un ambiente esterno freddo a uno interno – Quando si porta la fotocamera in un’auto con il condizionatore in funzione – Quando l’aria fredda di un condizionatore colpisce direttamente l’obiettivo – In luoghi umidi ≥ Per evitare la formazione di condensa, inserire la fotocamera in una busta di plastica per consentirle di adattarsi alla temperatura circostante. Se si forma della condensa, spegnere la fotocamera e non toccarla per un paio due ore. Una volta che la temperatura della fotocamera ritorna ai valori dell’ambiente circostante l’appannamento scomparirà naturalmente. VQT2A13_E.book 45 ページ

Accessori in dotazione [Controlli da effettuare quando si disimballa l’unità] Quando si estrae il flash dalla confezione, controllare che siano presenti l’unità principale e gli accessori in dotazione. Controllarne inoltre l’aspetto esterno e il funzionamento, per verificare che non abbiano subito danni durante la distribuzione e il trasporto. Se si riscontra qualche problema, contattare il rivenditore prima di utilizzare il prodotto.

VYC0981 VYF3201 VFC4315 Sacca portaobiettivo Paraluce Copriobiettivo Copriobiettivo posteriore (Il copriobiettivo anteriore e quello posteriore sono installati sull’obiettivo intercambiabile al momento dell’acquisto.)

Installazione/Rimozione dell’obiettivo ≥ Consultare anche le istruzioni per l’uso della fotocamera per informazioni sulla procedura di installazione e disinstallazione della fotocamera. ∫ Installazione dell’obiettivo ≥ Controllare che la fotocamera sia spenta. 1 Ruotare il copriobiettivo posteriore per disinstallarlo. A: Copriobiettivo posteriore

2 Allineare i segni per l’installazione dell’obiettivo B (segni rossi) sul corpo della fotocamera e sull’obiettivo, quindi ruotare l’obiettivo nella direzione indicata dalla freccia finché non scatta.

• Non premere il pulsante di sblocco dell’obiettivo quando si installa un obiettivo.
• Non tentare di installare l’obiettivo tenendolo diagonalmente rispetto al corpo della fotocamera, per evitare di graffiare il supporto dell’obiettivo.
• Controllare che l’obiettivo sia installato correttamente. VQT2A13_E.book 47 ページ

∫ Disinstallazione dell’obiettivo ∫ Installazione del paraluce (Accessorio in dotazione) ≥ Controllare che la fotocamera sia spenta. Premere il pulsante di sblocco dell’obiettivo C e nel contempo ruotare fino in fondo l’obiettivo nella direzione indicata dalla freccia per rimuoverlo.

• Installare il copriobiettivo posteriore per evitare di graffiare il punto di contatto.
• Installare il copriobiettivo posteriore sulla fotocamera per evitare che sporcizia o polvere penetrino all’interno dell’unità principale. Inserire il paraluce sull’obiettivo con i lati corti nella parte superiore e inferiore, quindi ruotarlo nella direzione indicata dalla freccia finché non si sente uno scatto.

∫ Installazione e rimozione del copriobiettivo ≥ Fare attenzione a non perdere il copriobiettivo.

D: Allineamento al segno ∫ Rimozione temporanea del paraluce 1 Ruotare il paraluce nella direzione indicata dalla freccia per rimuoverlo.

2 Rovesciare il paraluce, quindi installarlo come illustrato in precedenza. ≥ Quando si riprendono immagini con il flash e il paraluce è installato, la parte inferiore dello schermo può risultare scura (effetto vignetta) e il controllo del flash può essere disabilitato, poiché il flash fotografico può essere oscurato dal paraluce. Si consiglia di scollegare il paraluce. ≥ Quando si utilizza la lampada di aiuto AF in condizioni di oscurità, scollegare il paraluce. ∫ Installazione dei filtri ≥ Se si utilizza più di un filtro PL (opzionale) o di una protezione MC (opzionale), o se si utilizzano filtri e/o protezioni di notevole spessore, i margini delle immagini possono risultare tagliati.

Nomi e funzioni dei componenti ∫ Obiettivo

1 Superficie dell’obiettivo 2 Ghiera di messa a fuoco Ruotare per mettere a fuoco quando si scattano fotografie utilizzando la messa a fuoco manuale.

3 Ghiera dello zoom Ruotare la ghiera dello zoom quando si desidera riprendere immagini ravvicinate (teleobiettivo) o di grande ampiezza (grandangolo). (equivalente per fotocamera con pellicola da 35 mm: da 28 mm a 90 mm) 4 Interruttore [O.I.S.] Quando l’obiettivo è installato sulla fotocamera la funzione di stabilizzazione è attivata se l’interruttore [O.I.S.] è posizionato su [ON]. ≥ Si consiglia di posizionare l’interruttore [O.I.S.] su [OFF] quando si utilizza un treppiede. ≥ Nei seguenti casi la funzione di stabilizzazione può rivelarsi inefficace. – Quando le oscillazioni sono forti. – Quando l’ingrandimento dello zoom è elevato. – Quando si utilizza lo zoom digitale. – Quando si riprendono immagini seguendo un soggetto in movimento. – Quando la velocità dell’otturatore viene ridotta per la ripresa di immagini in interni o in condizioni di scarsa illuminazione.

Precauzioni per l’uso ∫ L’obiettivo Fare attenzione a non lasciar cadere o a non urtare l’obiettivo. Evitare inoltre di esercitare una forte pressione sull’obiettivo. ≥ Fare attenzione a non far cadere la custodia in cui è stato inserito l’obiettivo in quanto questo può danneggiarsi. La fotocamera può smettere di funzionare e potrebbe non essere più possibile registrare delle immagini. Quando si utilizzano pesticidi e altre sostanze volatili nelle vicinanze della fotocamera fare attenzione che non vengano a contatto con l’obiettivo. ≥ Se tali sostanze vengono a contatto con l’obiettivo possono danneggiarlo o provocare il distacco di vernice. 5 Punto di contatto 6 Segno per l’installazione dell’obiettivo

Non lasciare l’unità installata sulla fotocamera mentre la si trasporta. ≥ Non utilizzare e non lasciare mai l’unità nelle seguenti condizioni, per evitare problemi di funzionamento. – Esposta alla luce del sole, o in spiaggia d’estate – Temperatura e umidità elevate o soggette a grossi sbalzi – Elevate concentrazioni di sabbia, polvere o sporco – Dove sono presenti fiamme – Vicino a caloriferi, condizionatori o umidificatori – Dove l’unità può venire a contatto con l’acqua – Dove sono presenti vibrazioni – All’interno di un’auto ≥ Vedere anche le istruzioni per l’uso della fotocamera digitale. ≥ Quando si lascia l’unità inutilizzata per lungo tempo, muffe e altri problemi possono causare guasti. Si consiglia di controllare il funzionamento dell’unità prima dell’uso. ≥ Non lasciare l’obiettivo a contatto per lungo tempo con prodotti in gomma o in plastica. ≥ Non toccare i contatti elettrici dell’unità. In caso contrario l’unità può guastarsi.

≥ Non smontare o alterare l’unità. Se vi sono parti interne che richiedono controlli o riparazioni, portare l’unità al produttore. Non utilizzare benzina, diluenti, alcol o prodotti simili per pulire l’unità. ≥ L’utilizzo di solventi può danneggiare l’obiettivo o provocare il distacco di vernice. ≥ Rimuovere la polvere o le impronte digitali eventualmente presenti con un panno morbido e asciutto. ≥ Usare un panno asciutto per rimuovere sporco e polvere sulla ghiera dello zoom e sulla ghiera della messa a fuoco. ≥ Non utilizzare un detergente da cucina o un panno chimico. Ricerca guasti Quando la fotocamera viene accesa o spenta, si sente un suono. ≥ È il suono provocato dal movimento dell’obiettivo o dell’apertura, e non si tratta di un malfunzionamento. VQT2A13_E.book 51 ページ

“LUMIX G VARIO 14–45 mm/F3.5– 5.6 ASPH./MEGA O.I.S.” Lunghezza focale Tipo di apertura Gamma dell’apertura Valore minimo dell’apertura Costruzione dell’obiettivo Distanza di messa a fuoco Ingrandimento massimo dell’immagine Stabilizzatore ottico di immagine Supporto Profondità di campo Diametro del filtro Diametro massimo Lunghezza complessiva Massa f=14 mm a 45 mm (equivalente per fotocamera con pellicola da 35 mm: 28 mm a 90 mm) 7 otturatori a lamelle/diaframma a iride/diaframma circolare F3.5 (Grandangolo) a F5.6 (Teleobiettivo) F22 12 elementi in 9 gruppi (1 lenti sferiche) 0,3 m a ¶ (dalla riga di riferimento della distanza di messa a fuoco) 0,17k (equivalente per fotocamera con pellicola da 35 mm: 0,34k) Disponibile “Micro Four Thirds Mount” 75x (Grandangolo) a 27x (Teleobiettivo) 52 mm 60 mm Circa 60 mm (dall’estremità dell’obiettivo alla base del supporto dell’obiettivo) Circa 195 g
