Tipo di prodotto	Subwoofer passivo
Marca	RCF
Modello	S 29
Dimensione woofer	15 pollici
Impedenza	8 ohm
Potenza nominale (RMS)	400 W
Potenza di picco	1600 W
Risposta in frequenza	40 Hz - 200 Hz
Sensibilità (1W/1m)	98 dB
SPL massimo	130 dB
Connettori	2 x Speakon NL4
Materiale del cabinet	Compensato con rivestimento in poliurea
Dimensioni (L x A x P)	20.5 x 24.8 x 22.8 pollici
Peso	52.9 kg (116.6 libbre)
Caratteristiche di protezione	Protezione termica e da escursione eccessiva
Amplificatore consigliato	800 W RMS a 8 ohm
Utilizzo	Rinforzo sonoro professionale

Domande frequenti - S 29 RCF

Che tipo di amplificatore è consigliato per il subwoofer RCF S 29?

Si consiglia di utilizzare un amplificatore che eroghi almeno 800 W RMS a 8 ohm per garantire prestazioni ottimali e margine dinamico.

Posso utilizzare l'S 29 in una configurazione portatile?

Sì, l'S 29 è progettato sia per applicazioni fisse che portatili. Il suo robusto cabinet in compensato e il rivestimento durevole lo rendono adatto per tournée.

Qual è il posizionamento ottimale per il subwoofer S 29?

Per una migliore risposta dei bassi, posizionare il subwoofer sul pavimento, preferibilmente in un angolo o contro una parete per massimizzare l'accoppiamento. Evitare di posizionarlo al centro della stanza.

L'S 29 ha un crossover incorporato?

No, l'S 29 è un subwoofer passivo e richiede un crossover esterno o un DSP per filtrare le frequenze al di sotto del taglio desiderato.

Qual è l'impedenza dell'S 29?

L'S 29 ha un'impedenza nominale di 8 ohm, consentendo di collegare più unità in parallelo con un appropriato carico dell'amplificatore.

Come devo pulire e mantenere l'S 29?

Utilizzare un panno asciutto o leggermente umido per pulire il cabinet. Evitare solventi. Controllare regolarmente i connettori Speakon per sporco o corrosione. Conservare in un luogo asciutto e fresco.

Posso utilizzare l'S 29 con un altoparlante full-range senza un amplificatore separato per subwoofer?

Non è consigliato. L'S 29 richiede un canale amplificatore dedicato o un amplificatore in ponte con filtraggio appropriato. Utilizzare un amplificatore full-range senza crossover può danneggiare il subwoofer.

Qual è la gamma di risposta in frequenza dell'S 29?

La risposta in frequenza è da 40 Hz a 200 Hz, rendendolo adatto per il rinforzo delle basse frequenze nei sistemi audio professionali.

Ci sono precauzioni di sicurezza da seguire?

Assicurarsi che il subwoofer sia su una superficie stabile per evitare ribaltamenti. Non sovraccaricare l'amplificatore. Utilizzare cavi e connettori adeguati alla potenza.

Dove posso trovare parti di ricambio o assistenza per l'S 29?

Contattare i centri di assistenza autorizzati RCF o visitare il sito web RCF per informazioni su ricambi e riparazioni. Non tentare di modificare i componenti interni da soli.

MANUALE UTENTE S 29 RCF

1 AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI 8
2 DESCRIZIONE 10
3 COLLEGAMENTI 11

S 19 DIMENSION ...... 12

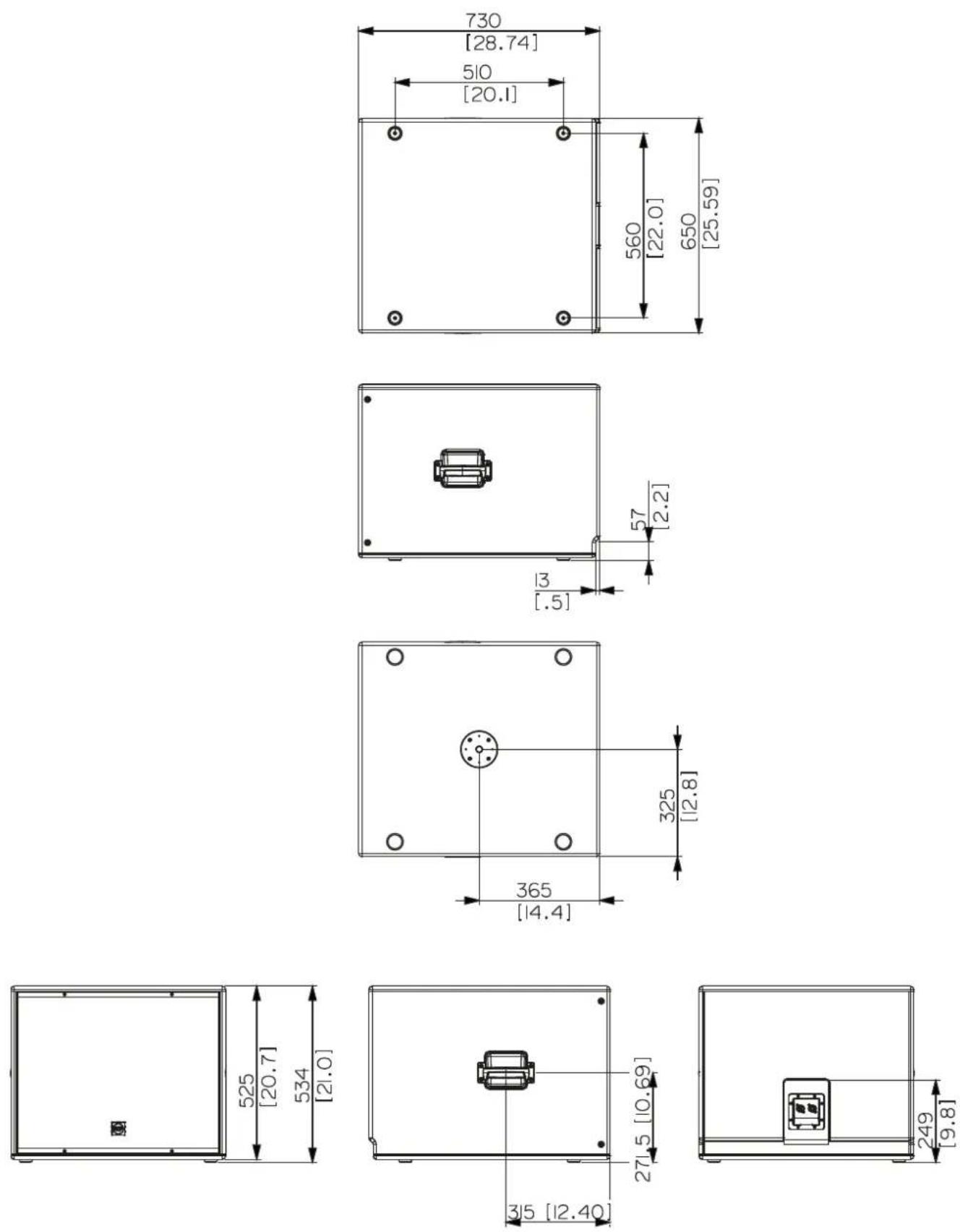

S 29 DIMENSION ...... 13

SPECIFICATION 14

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.

2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i sequenti cavi di alimentazione conformi alla norma nazionale;
- EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
- JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306
- US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

1. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

2. Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale.

Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).
• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.

• Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori.

Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti.

L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

1. Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito.

L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

Apparecchiature che producono campi elettromagnetici ad alta intensità

• Cavi di alimentazione
• Linee di altoparlanti

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o

scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare

all'alimentazione di rete mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare

questo prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente

e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

- Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.

- Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.

- Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta

CAUTELA! Per evitare di danneggiare le finiture esterne non

utilizzare solventi per la pulizia o abrasivi.

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni.

Fare sempre riferimento all'ultima versione del manuale su www.rcf.it.

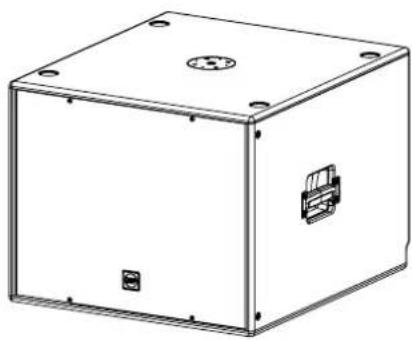

2. DESCRIZIONE

S 19 e S 29 sono subwoofer ad alta potenza e rappresentano il perfetto complemento di basse frequenze per i sistemi audio RCF. Sono equipaggiati con woofer al neodimio da 19" (1 x 19" S 19 e 2 x 19" S 29), iperventilati e ad alta escursione, con bobina mobile ad avvolgimento interno/esterno da 4" per ridurre al minimo la compressione della potenza e prolungare la vita del prodotto. La configurazione bass-reflex assicura una risposta in frequenza efficiente fino a 30 Hz per S 19 e 25 Hz per S 29. Il cabinet in multistrato di alta qualità è rifinito con una verniciatura in poliurea nera, e protetto frontalmente da una robusta griglia metallica verniciata a polvere. Il pannello ingressi incassato è dotato di due connettori Speakon NL4, che consentono una connessione rapida e sicura. Sulla parte superiore del cabinet è collocato un adattatore M20, e su entrambi i lati maniglie per la movimentazione.

Collegare il conduttore positivo (uscita "+" dell'amplificatore) al contatto "IN / OUT+" del connettore SPEAKON a 4 poli; collegare il conduttore negativo (uscita "-" dell'amplificatore) al contatto "IN / OUT - " del connettore SPEAKON a 4 poli. I contatti "LINK ONLY +" e "LINK ONLY -" sono utilizzabili per un eventuale collegamento (in parallelo) di un altro subwoofer.

L'impedenza dei subwoofer è 8 Ω (S 19) e 4 Ω (S 29).

ATTENZIONE! CAUTELA! Per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di rettamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

NIZIONE! CAUTELA! L'installazione dei diffusori deve essere effettuata da personale qualificato i standard di sicurezza.

Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, calcestruzzo, ecc.).

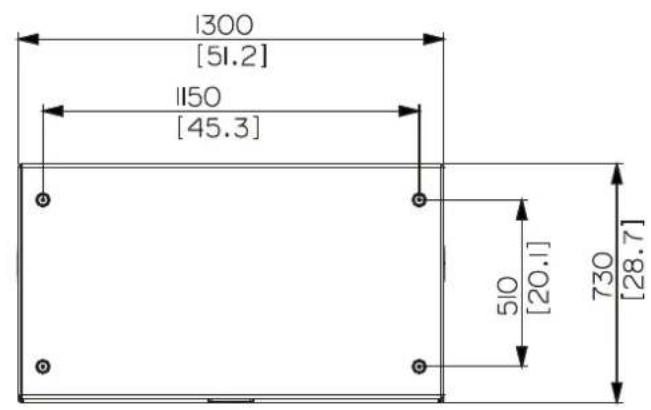

1300 [51.2] 1150 [45.3] 510 [20.1] 730 [28.7]
