FSB41600Z - Lavastoviglie AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lavastoviglie (da incasso / libera installazione)
Marca	AEG
Modello	FSB41600Z
Dimensioni (A x L x P)	85,0 x 60,0 x 65,0 cm
Peso	circa 50 kg
Classe di efficienza energetica	E
Consumo d'acqua per ciclo	9,5 litri
Consumo energetico per ciclo	0,95 kWh
Classe di asciugatura	A
Numero di coperti	13
Programmi	Eco 50 °C, Intensivo 70 °C, Veloce 60 °C, Vetro 45 °C, Risciacquo + Asciugatura, Autopulizia
Funzioni aggiuntive	TimeSaver, PlusDry, GlassCare, Avvio ritardato
Rumore	44 dB (A)
Alimentazione idrica	Acqua fredda, 230 V ~ 50 Hz, 10 A
Tipo di filtro	Autopulente (Filtro triplo)
Chiusura porta	SoftClose
Sicurezza	AquaStop, Sicurezza bambini, Protezione da trabocco
Manutenzione	Pulizia regolare del filtro, mantenere liberi i bracci irroratori, curare la guarnizione della porta
Ricambi disponibili	Sì, tramite servizio AEG o negozio online
Classe dell'apparecchio	Lavastoviglie (libera installazione / semi-integrabile)

Domande frequenti - FSB41600Z AEG

Come aprire la porta della lavastoviglie?

Premere il pulsante Apri porta (se presente) o tirare delicatamente la porta finché non scatta. Sui modelli con SoftClose la porta si chiude dolcemente.

Cosa significano i messaggi di errore sul display?

I codici di errore come E10 (alimentazione acqua) o E20 (scarico) indicano problemi. Spegnere l'apparecchio, controllare i collegamenti idrici e pulire il filtro. In caso di errori ripetuti, contattare il servizio clienti.

Come pulire gli ugelli dei bracci irroratori?

Rimuovere i bracci irroratori (di solito ruotandoli), sciacquarli sotto acqua corrente e utilizzare un ago per pulire gli ugelli ostruiti. Reinserirli.

Quale detersivo per lavastoviglie devo usare?

Utilizzare detersivo in polvere, gel o tabs. Rispettare il dosaggio in base alla durezza dell'acqua. Se si usano multi-tabs, attivare l'impostazione corrispondente.

Come regolare la durezza dell'acqua?

La regolazione avviene tramite il pannello di controllo. Premere il tasto Impostazioni (spesso lampadina o ingranaggio), selezionare Durezza acqua e regolare il valore in base alla durezza locale (ad es. 1-4).

Perché l'acqua rimane nella lavastoviglie?

Possibili cause: filtro ostruito, tubo di scarico piegato, pompa difettosa. Pulire il filtro e controllare il tubo. Se il problema persiste, chiamare il servizio.

Posso installare l'apparecchio da solo?

Sì, seguire le istruzioni. La lavastoviglie necessita di un attacco acqua (3/4 di pollice), scarico e corrente (230 V). L'installazione richiede abilità manuali. In caso di dubbio, affidarsi a un professionista.

Come attivare la sicurezza bambini?

Premere contemporaneamente i tasti Avvio e Programma (3 secondi) finché non appare un simbolo. Disattivare premendo di nuovo. I tasti saranno bloccati.

Quale garanzia copre l'apparecchio?

AEG solitamente concede 2 anni di garanzia dalla data di acquisto. La garanzia copre difetti di materiale e fabbricazione. I danni dovuti a uso improprio sono esclusi. Conservare lo scontrino.

Come smaltire la lavastoviglie nel rispetto dell'ambiente?

L'apparecchio contiene materie prime preziose. Smaltirlo presso un punto di raccolta di rifiuti elettronici. Rimuovere prima la chiusura della porta (per sicurezza bambini). L'imballaggio va nella carta o nel riciclo.

MANUALE UTENTE FSB41600Z AEG

Grazie per aver scelto di acquistare questo prodotto AEG. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita - funzioni che non troverete sulle normali apparecchiature. Vi invitiamo a dedicare qualche minuto alla lettura del presente manuale, per conoscere come trarre il massimo vantaggio dall'utilizzo della vostra apparecchiatura.

Visitate il nostro sito web per:

Ricevere consigli d'uso, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registeraeg.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.aeg.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, numero dell'apparecchio (PNC), numero di serie.

Le informazioni si trovano sulla targhetta di identificazione.

⚠️ Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

i Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. ⚠ INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.
• Non consentire ai bambini di giocare con l'apparecchio.
• Tenere i detersivi al di fuori della portata dei bambini.
• Tenere i bambini e gli animali domestici lontano dall'oblò dell'apparecchiatura quando è aperto.
• I bambini non devono eseguire interventi di pulizia e manutenzione sull'apparecchiatura senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

- Questo elettrodomestico è destinato ad un uso domestico e applicazioni simili, quali:

- case di campagna; cucine di negozi, uffici e altri ambienti di lavoro; - clienti di hotel, motel, bed and breakfast e altri ambienti residenziali.

- Non modificare le specifiche tecniche dell'apparecchiatura.

• La pressione di esercizio dell'acqua (minima e massima) deve essere compresa tra 0.5 (0.05) / 8 (0.8) bar (MPa).
• Rispettare il numero massimo di 13 coperti.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal Centro di Assistenza Autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Sistemare i coltelli e le posate appuntite nel cestello portaposate con l'estremità rivolta verso il basso o in posizione orizzontale.
• Non tenere la porta dell'apparecchiatura aperta senza supervisione per evitare di caderci.
• Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.
• Non usare acqua spray ad alta pressione né vapore per pulire l'apparecchio.
• Le aperture di ventilazione alla base (ove previste) non devono essere ostruite da un tappeto. L'apparecchiatura deve essere collegata correttamente all'impianto idrico con i tubi nuovi forniti. I tubi usati non devono essere riutilizzati.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Non collocare o usare l'apparecchiatura in un luogo in cui la temperatura possa scendere al di sotto di 0°C.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Assicurarsi che l'apparecchiatura sia installata sotto e vicino a parti adeguatamente ancorate a una struttura fissa.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scossa elettrica.

• L'apparecchiatura deve disporre di una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata. • Non utilizzare prese multiple e prolunghe.
• Accertarsi di non danneggiare la spina e il cavo. Qualora il cavo

elettrico debba essere sostituito, l'intervento dovrà essere effettuato dal nostro Centro di Assistenza autorizzato.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
• Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare solo la spina.
• Questa apparecchiatura è conforme alle direttive CEE.
• Solo per il Regno Unito e l'Irlanda. L'apparecchiatura è dotata di spina di alimentazione da 13 amp. Nel caso si rendesse necessario sostituire il fusibile nella spina di alimentazione, utilizzare il fusibile: 13 amp ASTA (BS 1362).

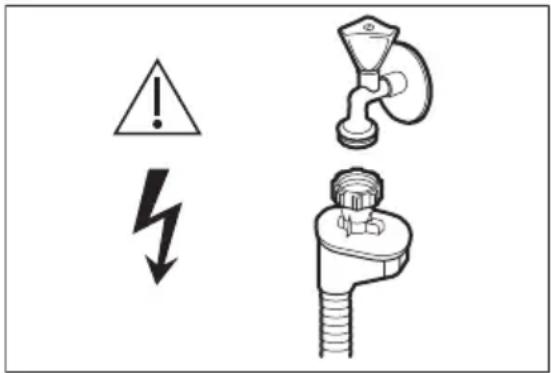

2.3 Collegamento dell'acqua

• Non danneggiare i tubi dell'acqua. - Prima di eseguire il collegamento a tubi nuovi, tubi non usati a lungo, dove sono stati eseguiti interventi di riparazione o sono stati inseriti nuovi dispositivi (misuratori dell'acqua, ecc.), lasciar uscire acqua fino a che non sarà trasparente e limpida. - Verificare che non vi siano perdite visibili durante e dopo il primo uso dell'apparecchiatura. - Il tubo di carico dell'acqua dispone di una valvola di sicurezza e una guaina con un cavo elettrico interno.

Tensione pericolosa.

- Se il tubo di carico è danneggiato, chiudere immediatamente il rubinetto e scollegare immediatamente la spina dalla presa elettrica. Contattare il Centro di Assistenza autorizzato per sostituire il tubo di carico dell'acqua.

2.4 Utilizzo

• Non sedersi o salire sulla porta aperta. - I detersivi per la lavastoviglie sono pericolosi. Osservare le istruzioni di sicurezza riportate sulla confezione del detersivo. - Non bere o giocare con l'acqua all'interno dell'apparecchiatura. - Non rimuovere i piatti dall'apparecchiatura fino al completamento del programma. Potrebbe rimanere del detersivo sulle stoviglie. - L'apparecchiatura può rilasciare vapore caldo se si apre la porta durante lo svolgimento del programma. - Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

2.5 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere il blocco porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.

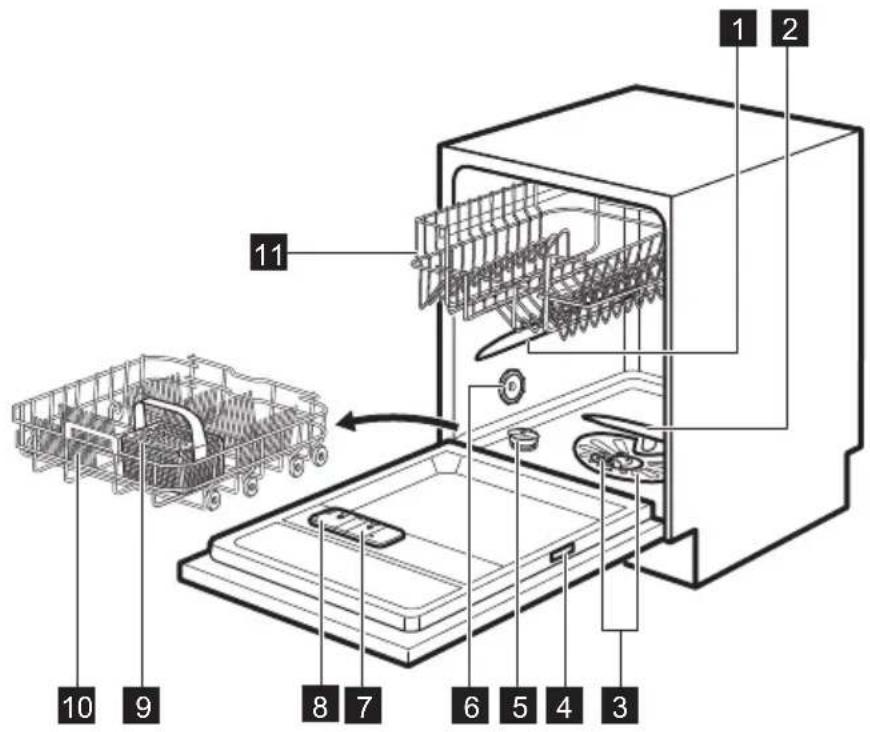

3. DESCRIZIONE DEL PRODOTTO

1 Mulinello superiore 2 Mulinello inferiore 3 Filtri 4 Targhetta dei dati 5 Contenitore del sale 6 Apertura di ventilazione

7 Contenitore del brillantante 8 Contenitore del detersivo 9 Cestello portaposate 10 Cestello inferiore 11 Cestello superiore

4. PANNELLO COMANDI

1 Tasto On/Off 2 Display 3 Tasto Delay

4 Tasti programmi 5 Spie

4.1 Spie

Spia Descrizione
+	Spia XtraDry.
	Spia del brillantante. La spia è spenta durante l'esecuzione del programma.
	Spia del sale. La spia è spenta durante l'esecuzione del programma.

5. PROGRAMMI

Fasi del pro-gramma	Grado di sporco Tipo di carico	Fasi del programma Opzioni
ECO 1)	• Grado di sporco normale• Stoviglie e posa-te	• Ammollo• Lavaggio a 50°C• Risciacqui• Deumidificazione	• XtraDry
AUTO 2)	• Tutto• Stoviglie miste, posate e pento-le	• Ammollo• Lavaggio da 45°C a 70°C• Risciacqui• Deumidificazione	• XtraDry
	• Grado di sporco intenso• Stoviglie miste, posate e pento-le	• Ammollo• Lavaggio a 70 °C• Risciacqui• Deumidificazione	• XtraDry
30MIN 3)	• Sporco fresco• Stoviglie e posa-te	• Lavaggio a 60°C o 65°C• Risciacqui	• XtraDry
4)	• Tutto • Ammollo

1) Questo programma consente un utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale. (Programma standard per gli istituti di prova).

2) L'apparecchiatura rileva il grado di sporco e la quantità di stoviglie presenti nei cestelli. Regola automaticamente la temperatura e la quantità dell'acqua, il consumo di elettricità e la durata del programma.

3) Con questo programma è possibile lavare un carico di stoviglie con sporco fresco. Garantisce buoni risultati di lavaggio in breve tempo.

4) Con questo programma è possibile risciacquare velocemente le stoviglie per evitare residui di cibo sui piatti e la formazione di odori all'interno dell'apparecchiatura. Non utilizzare il detersivo con questo programma.

5.1 Valori di consumo

Programma 1)	Acqua (l)	Energia elettrica (kWh)	Durata (min.)
ECO	9.9 1.050 240
AUTO	7 - 12 0.7 - 1.5 45 - 160
	13 - 15 1.4 - 1.6 140 - 160
30MIN	9 0.8 30
	4 0.1 14

1) I valori possono variare a seconda della pressione e della temperatura dell'acqua, delle variazioni dell'alimentazione elettrica, delle opzioni selezionate e della quantità di stoviglie.

5.2 Informazioni per gli istituti di prova

Per le informazioni necessarie, relative alle prestazioni inviare una mail a:

[e-mail]

Riportare il numero del prodotto (PNC) che si trova sulla targhetta dei dati.

6. IMPOSTAZIONI

6.1 Modalità di selezione programma e modalità utente

Quando l'apparecchiatura si trova in modalità di selezione programma, è possibile impostare un programma ed accedere alla modalità utente.

In modalità utente è possibile modificare le seguenti impostazioni:

• Il livello del decalcificatore dell'acqua in base alla durezza dell'acqua.
• L'attivazione o disattivazione del segnale acustico al termine del programma.
• Attivazione/disattivazione della notifica contenitore del brillantante vuoto.
• L'attivazione o la disattivazione di AirDry.

Tali impostazioni vengono memorizzate fino alla successiva modifica.

Come impostare la modalità di selezione programma

L'apparecchiatura si trova in modalità di selezione programma quando la spia del

programma lampeggia e il display mostra la durata del programma.

Quando si attiva l'apparecchiatura, solitamente si trova in modalità di selezione programma. Tuttavia, se questo non dovesse accadere, si potrà impostare la modalità di selezione programma nel seguente modo:

Tenere premuti contemporaneamente ECO e Fine a quando

l'apparecchiatura passa in modalità di selezione programma.

6.2 Decalcificatore dell'acqua

Il decalcificatore rimuove dall'acqua i minerali che avrebbero effetti negativi sui risultati di lavaggio e sull'apparecchiatura.

La durezza dell'acqua dipende dal contenuto di questi minerali. La durezza

dell'acqua è misurata in scale equivalenti.

Il decalcificatore dell'acqua deve essere regolato in base alla durezza dell'acqua locale. Per informazioni sulla durezza

dell'acqua nella propria zona è possibile rivolgersi all'ente erogatore locale. È importante impostare il livello corretto del decalcificatore dell'acqua per garantire buoni risultati di lavaggio.

Durezza dell'acqua

Gradi tedeschi (°dH)	Gradi francesi (°fH)	mmol/l Gradi Clar-ke	Livello del decalci-ficatore dell'acqua
47 - 50 84 - 90	8.4 - 9.0 58 - 63 10
43 - 46 76 - 83	7.6 - 8.3 53 - 57 9
37 - 42 65 - 75	6.5 - 7.5 46 - 52 8
29 - 36 51 - 64	5.1 - 6.4 36 - 45 7
23 - 28 40 - 50	4.0 - 5.0 28 - 35 6
19 - 22 33 - 39	3.3 - 3.9 23 - 27		5 1)
15 - 18 26 - 32	2.6 - 3.2 18 - 22 4
11 - 14 19 - 25	1.9 - 2.5 13 - 17 3
4 - 10 7 - 18	0.7 - 1.8 5 - 12 2
<4 <7 <0.7 < 5			1 2)

1) Impostazioni di fabbrica. 2) Non utilizzare il sale a questo livello.

Quando si utilizza un detersivo normale o pastiglie multifunzione (con o senza sale), impostare il corretto livello di durezza dell'acqua per mantenere la spia di riempimento del sale attiva.

Le multi-pastiglie contenenti sale non sono sufficientemente efficaci per ammorbidire l'acqua dura.

Come impostare il livello del decalcificatore

L'apparecchiatura deve essere in modalità selezione programma.

1. Per avviare la modalità utente premere e tenere premuto contemporaneamente ECO AUTO fino a che gli indicatori, ECO AUTO

iniziano a lampeggiare e il display è vuoto.

2. Premere

• Gli indicatori ECO AUTO e si spengono. • L'indicatore ⏻ continua a lampeggiare. - Il display mostra l'impostazione attuale: ad esempio 5 L = livello 5.

1. Premere nuovamente ⏻ per cambiare l'impostazione.
2. Premere il tasto acceso/spento per confermare l'impostazione.

6.3 Indicazione assenza brillantante

Il brillantante permette di asciugare le stoviglie senza strisce o macchie.

Il brillantante viene erogato automaticamente durante la fase di risciacquo con acqua calda.

Quando la vaschetta del brillantante è vuota, la spia corrispondente è attiva per indicare di aggiungere altro brillantante. Se si utilizzano pastiglie multifunzione contenenti brillantante e si è soddisfatti dei risultati di asciugatura, è possibile disattivare la spia di riempimento. Tuttavia, si consiglia di usare sempre il brillantante per ottenere le migliori prestazioni di asciugatura.

Se si utilizza un detersivo standard o pastiglie multifunzione senza brillantante, attivare la spia di riempimento.

Come disattivare la notifica contenitore del brillantante vuoto

L'apparecchiatura deve essere in modalità selezione programma.

1. Per avviare la modalità utente premere e tenere premuto contemporaneamente ECO

AUTO fino a che gli indicatori

ECO AUTO

iniziano a lampeggiare e il display è vuoto.

1. Premere ECO

• Gli indicatori, e AUTO si spengono.

• L'indicatore ECO continua a lampeggiare.

- Il display mostra l'impostazione attuale.

- Id = notifica contenitore del brillantante vuoto attivata.

- = notifica contenitore del brillantante vuoto disattivata.

1. Premere per cambiare l'impostazione.
2. Premere il tasto acceso/spento per confermare l'impostazione.

6.4 Segnali acustici

I segnali acustici vengono emessi in caso di malfunzionamento

dell'apparecchiatura. Non è possibile disattivare questi segnali acustici.

C'è inoltre un segnale acustico che viene emesso al termine del programma. Per impostazione predefinita, questo segnale acustico è disattivato ma è possibile attivarlo.

Come attivare il segnale acustico per la fine del programma

L'apparecchiatura deve essere in modalità selezione programma.

1. Per avviare la modalità utente premere e tenere premuto

contemporaneamente ECO

AUTO fino a che gli indicatori

ECO AUTO

iniziano a lampeggiare e il display è vuoto.

1. Premere AUTO

• Gli indicatori spengono.

①, ECO

• L'indicatore AUTO continua a lampeggiare.

- Il display mostra l'impostazione attuale:

- Ob = Segnale acustico spento.

- = Segnale acustico acceso.

1. Premere per cambiare l'impostazione.
2. Premere il tasto acceso/spento per confermare l'impostazione.

6.5 AirDry

AirDry migliora i risultati di asciugatura con consumi elettrici ridotti.

Mentre la fase di asciugatura è in funzione, un dispositivo apre la porta dell'apparecchiatura. La porta viene tenuta socchiusa.

ATTENZIONE!

Non cercare di chiudere l'apparecchiatura 2 minuti dopo l'apertura automatica. Ciò potrebbe danneggiare l'apparecchio.

AirDry viene attivata automaticamente con tutti i programmi, escluso PLATE

WARMER (se applicabile).

Per migliorare le prestazioni di asciugatura, fare riferimento all'opzione XtraDry o attivare nuovamente AirDry.

7. OPZIONI

Le opzioni desiderate devono essere attivate ogni volta prima dell'avvio di un programma.

Non è possibile attivare o disattivare le opzioni durante l'esecuzione di un programma.

Come disattivare l'opzione AirDry

L'apparecchiatura deve essere in modalità selezione programma.

1. Per avviare la modalità utente premere e tenere premuto contemporaneamente ECO e AUTO fino a che gli indicatori ®, ECO AUTO 📋 iniziano a lampeggiare e il display è vuoto.
2. Premere

• Gli indicatori, ECO AUTO si spengono. • L'indicatore ≡ continua a lampeggiare. - Il display mostra l'impostazione attuale: AirDry attivato.

1. Premere per cambiare l'impostazione: AirDry disattivato.
2. Premere il tasto acceso/spento per confermare l'impostazione.

Non tutte le opzioni sono compatibili tra loro. Se sono state selezionate opzioni non compatibili, l'apparecchiatura ne disattiva automaticamente una o diverse. Solo le spie delle opzioni ancora attive rimangono accese.

7.1 XtraDry

Attivare questa opzione se si desidera migliorare le prestazioni di asciugatura. Utilizzando questa opzione, la durata di alcuni programmi, il consumo d'acqua e

la temperatura dell'ultimo risciacquo potrebbero subire delle variazioni.

L'opzione XtraDry è un'opzione permanente per tutti i programmi che

non siano ECO e non deve essere selezionata a ogni ciclo.

Negli altri programmi, l'impostazione XtraDry è fissa e viene usata automaticamente nei cicli successivi.

Questa configurazione può essere modificata in qualsiasi momento.

Come attivare XtraDry

Tenere premuti contemporaneamente

30MIN e finché la spia non si accende.

Se l'opzione non è prevista con il programma selezionato, la spia corrispondente non si accende o lampeggia velocemente per alcuni secondi, quindi si spegne.

Il display indica la durata aggiornata del programma.

8. PREPARAZIONE AL PRIMO UTILIZZO

1. Accertarsi che il livello del decalcificatore dell'acqua attuale sia conforme alla durezza dell'acqua. In caso contrario, regolare il livello del decalcificatore dell'acqua.
2. Riempire il contenitore del sale.
3. Riempire il contenitore del brillantante.
4. Aprire il rubinetto dell'acqua.
5. Avviare un programma per rimuovere possibili residui di lavorazione presenti all'interno dell'apparecchiatura. Non utilizzare il detersivo e non caricare stoviglie.

Quando si avvia un programma, l'apparecchiatura può impiegare fino a 5 minuti per rigenerare la resina nel decalcificatore. Può sembrare che l'apparecchiatura non funzioni correttamente. La fase di lavaggio si avvia soltanto al termine di tale procedura. La procedura viene ripetuta periodicamente.

8.1 Contenitore del sale

ATTENZIONE!

Utilizzare solo sale specifico per lavastoviglie.

Il sale viene utilizzato per rigenerare la resina nel decalcificatore e per assicurare buoni risultati di lavaggio nell'uso quotidiano.

Come riempire il contenitore del sale

1. Ruotare il tappo del contenitore del sale in senso antiorario e aprirlo.
2. Versare 1 litro d'acqua nel contenitore del sale (solo la prima volta).
3. Riempire il contenitore del sale.

1. Togliere l'eventuale sale rimasto attorno all'apertura del contenitore.

1. Ruotare il tappo del contenitore del sale in senso orario per chiuderlo.

ATTENZIONE!

Acqua e sale potrebbero fuoriuscire dal contenitore del sale durante il riempimento. Dopo aver riempito il contenitore del sale, avviare immediatamente un programma volto ad evitare la corrosione.

8.2 Come riempire il contenitore del brillantante

9. UTILIZZO QUOTIDIANO

1. Aprire il rubinetto dell'acqua.
2. Premere il tasto On/Off per accendere l'apparecchiatura.

Verificare che l'apparecchiatura sia in modalità di selezione programma.

- Se la spia del sale è accesa, riempire il contenitore del sale.

- Se la spia del brillantante è accesa, riempire il contenitore del brillantante.

1. Caricare i cestelli.
2. Aggiungere il detersivo.

ATTENZIONE!

Utilizzare solo prodotti brillantanti specifici per lavastoviglie.

1. Premere il tasto di sgancio (D) per aprire il coperchio (C).
2. Versare il brillantante nel contenitore (A) finché il liquido raggiunge il livello di max.
3. Rimuovere l'eventuale brillantante fuoriuscito con un panno assorbente, per evitare che si formi troppa schiuma.
4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

È possibile ruotare il selettore del dosaggio (B) tra la posizione 1 (quantità minima) e la posizione 4 o 6 (quantità massima).

1. Impostare ed avviare il programma corretto per il tipo di carico ed il grado di sporco.

9.1 Utilizzo del detersivo

1. Premere il tasto di sgancio (B) per aprire il coperchio (C).
2. Mettere il detersivo in polvere o in pastiglie nell'apposito contenitore (A).
3. Se il programma prevede una fase di prelavaggio, mettere una piccola quantità di detersivo nel contenitore (D).
4. Chiudere il coperchio. Assicurarsi che il pulsante di sgancio si blocchi in posizione.

9.2 Impostazione ed avvio di un programma

Funzione Auto Off

Questa funzione permette di ridurre il consumo di energia disattivando automaticamente l'apparecchiatura quando non è in funzione.

La funzione si attiva:

• Dopo 5 minuti dal termine del programma.
• Dopo 5 minuti se il programma non è stato avviato.

Avvio di un programma

1. Tenere la porta dell'apparecchiatura socchiusa.
2. Premere il tasto On/Off per accendere l'apparecchiatura. Verificare che l'apparecchiatura sia in modalità di selezione programma.
3. Premere il tasto del programma che si desidera impostare. Il display indica la durata del programma.
4. Impostare le opzioni disponibili.
5. Chiudere la porta dell'apparecchiatura per avviare il programma.

Avvio del programma con partenza ritardata

1. Impostare un programma.
2. Premere ripetutamente finché il display indica l'intervallo desiderato per la partenza ritardata (da 1 a 24 ore).

Si accende la spia Partenza ritardata.

1. Chiudere la porta dell'apparecchiatura per avviare il conto alla rovescia.

Una volta avviato il conto alla rovescia, è possibile aumentare il ritardo ma non modificare il programma e le opzioni. Appena è completato il conto alla rovescia, il programma si avvia.

Apertura della porta durante il funzionamento dell'apparecchiatura

Se si apre la porta mentre è in corso un programma, l'apparecchiatura si arresta. Ciò può influenzare il consumo di energia e la durata del programma.

Quando si chiude nuovamente la porta, l'apparecchiatura riprende dal punto in cui era stata interrotta.

Se la porta rimane aperta per più di 30 secondi durante la fase di asciugatura, il programma in corso termina. Ciò non avviene se la porta viene aperta da AirDry.

Non provare a chiudere la porta dell'apparecchiatura entro 2 minuti dopo che AirDry la apre automaticamente, dato che ciò potrebbe causare danni all'apparecchiatura. Qualora successivamente la porta venga chiusa per altri 3 minuti, si conclude la modalità in funzione.

Annullamento della partenza ritardata mentre è in corso il conto alla rovescia

Quando si annulla la partenza ritardata, è necessario impostare nuovamente il programma e le opzioni.

Tenere premuti contemporaneamente

ECO e AUTO

l'apparecchiatura entra in modalità di selezione programma.

Annullamento del programma

Tenere premuti contemporaneamente

ECO e AUTO

l'apparecchiatura passa in modalità di selezione programma.

Verificare che vi sia del detersivo nell'apposito contenitore prima di avviare un nuovo programma.

Termine del programma

Una volta terminato il programma, il display mostra 0:00.

1. Premere il tasto On/Off o attendere che la funzione Auto Off spenga automaticamente l'apparecchiatura.
2. Chiudere il rubinetto dell'acqua.

10. CONSIGLI E SUGGERIMENTI UTILI

10.1 Informazioni generali

I seguenti suggerimenti garantiranno una pulizia e risultati di asciugatura quotidiani ottimali ed aiuteranno a salvaguardare l'ambiente.

• Gettare i residui di cibo più grandi nella spazzatura.
• Non prelavare le stoviglie a mano. Se necessario, utilizzare il programma prelavaggio (se disponibile) o selezionare un programma con fase di prelavaggio.
• Utilizzare sempre tutto lo spazio presente nei cestelli.
• Quando si carica l'apparecchiatura, assicurarsi che le stoviglie vengano raggiunte interamente e lavate dall'acqua rilasciata dagli ugelli del mulinello. Verificare che gli oggetti non si tocchino o coprano.
• È possibile utilizzare il detersivo per lavastoviglie, il brillantante e il sale separatamente o le pastiglie multifunzione (ad es. "3 in 1", "4 in 1", "Tutto in uno"). Seguire le istruzioni riportate sulla confezione.
• Impostare il programma corretto per il tipo di carico ed il grado di sporco. Il programma ECO consente un

utilizzo più efficiente di acqua ed elettricità per lavare stoviglie e posate con grado di sporco normale.

10.2 Se si utilizzano sale, brillantante e detersivo

• Utilizzare soltanto sale, brillantante e detersivo specifici per lavastoviglie. Altri prodotti possono danneggiare l'apparecchiatura.
• In zone con acqua dura e molto dura si consiglia di utilizzare solo detersivo (in polvere, gel, pastiglie senza funzioni aggiuntive), brillantante e sale separatamente per risultati di pulizia e asciugatura ottimali.
• Almeno una volta al mese, far funzionare l'apparecchiatura con un detergente adatto a tal fine.
• Le pastiglie possono non sciogliersi completamente nei cicli brevi. Per evitare residui di detersivo sulle stoviglie, consigliamo di utilizzare il detersivo in pastiglie con i programmi lunghi.
• Non usare una dose di detersivo superiore alla quantità raccomandata. Osservare le istruzioni riportate sulla confezione del detersivo.

10.3 Cosa fare se non si desidera utilizzare più il detersivo in pastiglie multifunzione

Prima di iniziare ad usare separatamente detersivo, sale e brillantante attenersi alla procedura seguente:

1. Impostare il livello più alto del decalcificatore dell'acqua.
2. Assicurarsi che i contenitori del sale e del brillantante siano pieni.
3. Avviare il programma più breve con una fase di risciacquo. Non aggiungere il detersivo e non caricare i cestelli.
4. Una volta completato il programma, regolare il decalcificatore dell'acqua in base alla durezza dell'acqua locale.
5. Regolare la quantità di brillantante rilasciata.
6. Attivare l'indicazione assenza brillantante.

10.4 Caricare i cestelli

• Utilizzare l'apparecchiatura esclusivamente per lavare articoli idonei al lavaggio in lavastoviglie.
• Non introdurre nell'apparecchiatura articoli di legno, osso, alluminio, peltro o rame.
• Non inserire nell'apparecchiatura oggetti che possano assorbire acqua (spugne, panni).
• Eliminare i residui di cibo dalle stoviglie.
• Ammorbidire le tracce di bruciato sulle stoviglie.
• Disporre gli utensili cavi (tazze, bicchieri e padelle) con l'apertura rivolta verso il basso.
• Assicurarsi che le posate e i piatti non aderiscano tra loro. Mescolare i cucchiai con le altre posate.
• Verificare che i bicchieri non si tocchino l'un l'altro.
• Disporre gli oggetti piccoli nel cestello portaposate.
• Sistemare gli oggetti leggeri nel cestello superiore in modo tale che non possano muoversi.
• Prima di avviare un programma, assicurarsi che i mulinelli possano ruotare liberamente.

10.5 Prima di avviare il programma

Verificare che:

• I filtri siano puliti e installati correttamente.
• Il tappo del contenitore del sale sia serrato.
• I fori sui mulinelli non siano ostruiti.
• Siano presenti il sale per lavastoviglie e il brillantante (a meno che non si utilizzino le pastiglie combinate). • Le stoviglie siano riposte correttamente nei cestelli.
• Il programma sia adatto al tipo di carico e al grado di sporco.
• Si utilizzi la quantità corretta di detersivo e additivi.

10.6 Scaricare i cestelli

1. Lasciare raffreddare i piatti prima di estrarli dall'apparecchiatura. Le stoviglie calde possono essere più facilmente danneggiabili.
2. Vuotare prima il cestello inferiore e quindi quello superiore.

Al termine del programma, dell'acqua potrebbe rimanere sulle pareti e sulla porta dell'apparecchiatura.

11. PULIZIA E CURA

AVVERTENZA!

Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchiatura ed estrarre la spina dalla presa.

Filtri sporchi e mulinelli ostruiti riducono i risultati di lavaggio. Eseguire controlli periodici e pulirli, se necessario.

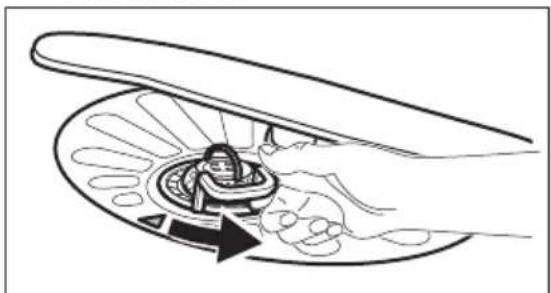

11.1 Pulizia dei filtri

Il sistema del filtro si compone di 3 parti.

1. Ruotare il filtro (B) in senso antiorario e rimuoverlo.

1. Estrarre il filtro (C) dal filtro (B).
2. Rimuovere il filtro piatto (A).

1. Assicurarsi che non vi siano residui di cibo o di sporco all'interno o attorno al bordo della vasca di raccolta.
2. Posizionare nuovamente il filtro piatto (A). Assicurarsi che sia posizionato correttamente al di sotto delle due guide.

1. Rimontare i filtri (B) e (C).
2. Posizionare nuovamente il filtro (B) nel filtro piatto (A). Ruotarlo in senso orario finché non si blocca in posizione.

Un'errata posizione dei filtri può comportare scadenti risultati di lavaggio e danni all'apparecchiatura.

11.2 Pulizia dei mulinelli

Non rimuovere i mulinelli. Se i fori dei mulinelli sono ostruiti da residui di sporco, liberarli servendosi di un oggetto a punta fine.

11.3 Pulizia esterna

- Pulire l'apparecchiatura con un panno inumidito e morbido.

• Utilizzare solo detergenti neutri. • Non usare prodotti abrasivi, spugnette abrasive o solventi.

11.4 Pulizia interna

• Pulire accuratamente l'apparecchiatura, inclusa la guarnizione in gomma della porta, con un panno morbido umido.
• Se si usano regolarmente programmi di breve durata, è possibile riscontrare depositi di grasso e calcare all'interno dell'apparecchiatura. Per evitarlo, si consiglia di avviare programmi lunghi almeno 2 volte al mese.
• Per ottenere le migliori prestazioni dall'apparecchiatura, si consiglia di utilizzare mensilmente un prodotto specifico per la pulizia della lavastoviglie. Seguire attentamente le istruzioni riportate sulla confezione del prodotto.

12. RISOLUZIONE DEI PROBLEMI

L'apparecchiatura non si avvia o si blocca durante il funzionamento. Prima di contattare il Centro di Assistenza Autorizzato, tentare di risolvere il problema da soli con l'aiuto delle informazioni riportate in tabella.

AVVERTENZA!

Riparazioni non eseguite in modo accurato possono comportare gravi rischi per la sicurezza dell'utente. Qualsiasi tipo di riparazione deve essere eseguita da personale qualificato.

In alcuni casi il display visualizza un codice allarme.

La maggior parte dei possibili problemi possono essere risolti senza il bisogno di contattare il Centro di Assistenza Autorizzato.

Problema e codice allarme Possibile causa e soluzione
Non è possibile accendere l'apparecchiatura.	·Verificare che la spina sia collegata alla presa elettrica.·Assicurarsi che il fusibile all'interno del quadro elettrico non sia danneggiato.
Il programma non si avvia.	·Controllare che la porta sia chiusa.·Se è stato impostato il ritardo, annullare l'impostazione o attendere il termine del conto alla rovescia.·L'apparecchiatura ha avviato la procedura di rigenerazione della resina all'interno del decalcificatore. La procedura dura all'incirca 5 minuti.
L'apparecchiatura non carica acqua.Il display visualizza,10	·Controllare che il rubinetto dell'acqua sia aperto.·Controllare che la pressione dell'acqua di alimentazione non sia troppo bassa. Per ottenere informazioni a questo proposito, contattare l'ente erogatore locale.·Controllare che il rubinetto dell'acqua non sia ostruito.·Controllare che il filtro nel tubo di carico non sia ostruito.·Verificare che il tubo di carico non sia attorcigliato o piegato.
L'apparecchiatura non scarica l'acqua.Il display visualizza,20	·Controllare che lo scarico del lavello non sia ostruito.·Controllare che il filtro nel tubo di scarico non sia ostruito.·Controllare che il sistema del filtro interno non sia ostruito.·Verificare che il tubo di scarico non sia attorcigliato o piegato.
Il dispositivo antiallagamento è attivo.Il display visualizza,30	·Chiudere il rubinetto dell'acqua e contattare il Centro di Assistenza Autorizzato.
L'apparecchiatura si arresta e riparte più volte durante il funzionamento.	·È normale. Permette di ottenere risultati di pulizia ottimali e risparmiare energia.
Il programma dura troppo.	·Se è stata impostata la partenza ritardata, annullare l'impostazione o attendere il termine del conto alla rovescia.
Il tempo residuo sul display aumenta e raggiunge quasi il termine del programma.	·Non si tratta di un'anomalia. L'apparecchiatura funziona correttamente.
Leggera perdita dalla porta dell'apparecchiatura.	·L'apparecchiatura non è correttamente livellata. Allenta-re o stringere i piedini regolabili (ove previsti).·La porta dell'apparecchiatura non è centrata rispetto alla vasca. Regolare il piedino posteriore (ove previsto).
La porta dell'apparecchiatura si chiude con difficoltà.	L'apparecchiatura non è correttamente livellata. Allenta-re o stringere i piedini regolabili (ove previsti).Alcune parti di pentole e stoviglie sporgono dai cestelli.
Tintinnio/colpi dall'interno dell'apparecchiatura.	Le pentole e le stoviglie non sono state sistemate ade-guatamente nei cestelli. Fare riferimento al libretto con-tenente le indicazioni per caricare il cestello.Accertarsi che i mulinelli possano girare liberamente.
L'apparecchiatura fa scattare l'interruttore principale.	L'amperaggio è insufficiente per sopportare l'uso di più apparecchiature contemporaneamente. Verificare l'am-peraggio della presa e la capacità del contatore o spe-gnere una delle apparecchiature in uso.Guasto elettrico interno all'apparecchiatura. Contattare un Centro di Assistenza Autorizzato.

Fare riferimento a "Preparazione al primo utilizzo", "Utilizzo quotidiano" o "Consigli e suggerimenti" per altre possibili cause.

ricomparsa dell'anomalia, contattare il Centro di Assistenza Autorizzato.

Per i codici allarme non presenti in tabella, contattare un Centro di Assistenza Autorizzato.

Una volta controllata l'apparecchiatura, spegnerla e riaccenderla. In caso di

12.1 I risultati di lavaggio e di asciugatura non sono soddisfacenti

Problema Possibile causa e soluzione
Risultati di lavaggio insoddisfacenti.	· Fare riferimento a "Utilizzo quotidiano", "Consigli e suggerimenti" e al libretto contenente le indicazioni per caricare il cestello.· Usare programmi di lavaggio più intensi.· Pulire i mulinelli ed il filtro. Vedere il capitolo "Pulizia e cura".
Risultati di asciugatura insoddisfacenti.	· Pentole e stoviglie sono state lasciate troppo tempo all'interno dell'apparecchiatura chiusa.· Brillantante assente o quantità di brillantante insufficiente. Impostare il contenitore del brillantante su un livello superiore.· Gli oggetti di plastica devono essere asciugati con un panno.· Per ottenere le migliori prestazioni di asciugatura, attivare l'opzione XtraDry e impostare AirDry.· Si consiglia di utilizzare sempre il brillantante, anche in combinazione con pastiglie multifunzione.
Su bicchieri e stoviglie riman-gono delle striature biancastre o striature bluastre.	La quantità di brillantante erogata è eccessiva. Rego-lare il livello del brillantante su una posizione inferiore.È stata utilizzata una dose eccessiva di detersivo.
Macchie e tracce di gocce d'acqua su bicchieri e stovi-glie.	La quantità di brillantante erogata non è sufficiente.Regolare il livello del brillantante su una posizione su-periore.La causa potrebbe essere la qualità del brillantante.
Le stoviglie sono bagnate. • Per ottenere le migliori prestazioni di asciugatura, atti-vare l'opzione XtraDry e impostare AirDry.Il programma non dispone di una fase di asciugatura oppure questa fase viene eseguita a bassa temperatu-ra.Il contenitore del brillantante è vuoto.La causa potrebbe essere la qualità del brillantante.La causa potrebbe essere la qualità del detersivo in pastiglie multifunzione. Provare un prodotto di una marca diversa o attivare il contenitore del brillantante e utilizzare il brillantante insieme al detersivo in pasti-glie multifunzione.
L'interno dell'apparecchiatura è bagnato.	Non si tratta di un'anomalia ma dell'umidità presente nell'aria che si condensa sulle pareti.
Insolita produzione di schiuma durante il lavaggio.	Utilizzare solo detersivi per lavastoviglie.Perdita dal contenitore del brillantante. Contattare un Centro di Assistenza Autorizzato.
Tracce di ruggine sulle posate.	È presente troppo sale nell'acqua utilizzata per il la-vaggio. Fare riferimento a "Decalcificatore dell'ac-qua".Sono state sistemate insieme posate d'argento e acciaio inossidabile. Evitare di sistemare oggetti d'ar-gento e acciaio inossidabile uno accanto all'altro.
Sono presenti residui di deter-sivo all'interno del contenitore al termine del programma.	La pastiglia del detersivo si è incollata all'interno del contenitore e l'acqua non è riuscita ad eliminarla com- pletamente.L'acqua non è in grado di eliminare il detersivo dal contenitore. Assicurarsi che il mulinello non sia blocca-to o ostruito.Assicurarsi che gli oggetti nei cestelli non impedisca-no l'apertura del coperchio del contenitore del deter-sivo.
Odori all'interno dell'apparec-chiatura.	Fare riferimento a "Pulizia interna".
Il calcare può depositarsi su pentole e stoviglie, nella vasca o all'interno della porta.	· Il livello di sale è basso, controllare l'indicatore di riempimento.· Il tappo del contenitore del sale è lento.· L'acqua di rubinetto è dura. Fare riferimento a "Decalcificatore dell'acqua".· Anche le pastiglie multi-funzione usano il sale e impostano la rigenerazione dell'ammorbidente dell'acqua. Fare riferimento a "Decalcificatore dell'acqua".· Qualora i depositi di calcare rimangano, pulire l'appa-recchiatura con detergenti particolarmente adatti a tal fine.· Provare un detergente diverso.· Contattare il produttore del detergente.
Pentole e stoviglie opache, scolorite o incrinate.	· Assicurarsi di introdurre nell'apparecchiatura solo oggetti lavabili in lavastoviglie.· Caricare e scaricare il cestello delicatamente. Fare riferimento al libretto contenente le indicazioni per caricare il cestello.· Sistemare gli oggetti delicati nel cestello superiore.

Fare riferimento a

"Preparazione al primo

utilizzo", "Utilizzo

quotidiano" o "Consigli e

suggerimenti" per altre

possibili cause.

1. DATI TECNICI

Dimensioni Larghezza/Altezza/Profondità (mm)		596 / 818-898 / 550
Collegamento elettrico 1)	Tensione (V) 200 - 240
	Frequenza (Hz) 50 / 60
Pressione dell'acqua di alimentazione	Min./max. bar (MPa) 0.5 (0.05) / 8 (0.8)
Collegamento dell'acqua	Acqua fredda o calda 2)	max. 60°C
Capacità Coperti 13
Consumo di energia Modalità Acceso (W) 5.0
Consumo di energia Modalità Spento (W) 0.10

1) Fare riferimento alla targhetta dei dati per gli altri valori.

2) Consigliamo il collegamento all'acqua calda se prodotta mediante utilizzo di una fonte di energia alternativa (per es. pannelli solari, impianti eolici) per ridurre il consumo di energia.

14. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo 🌐. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare i rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le

apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

CE
