MANUALE UTENTE QPS 6.0K RCF

DISIMBALLO ED INSTALLAZIONE 23

PANNELLO FRONTALE 24

PANNELLO POSTERIORE 25

MODI DI FUNZIONAMENTO....28

CABLAGGIO DEI CONNETTORI SPEAKON....33

VENTILAZIONE 33

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati.
	ATTENZIONE	Avvertimento importante riguardante l’uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull’argomento.
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l’utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/ EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.
2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i seguenti cavi di alimentazione conformi alla norma nazionale:

- EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1

• JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306

• US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

• Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

• Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale. Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).

• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.

• Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori. Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

• RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti. L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

• Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito. L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

• Apparecchiature che producono campi elettromagnetici ad alta intensità
• Cavi di alimentazione
• Linee di altoparlanti

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare all'alimentazione di rete la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare questo prodotto se non si è cati. Per l'assistenza rivolgersi a personale di assistenza qualificato.

SMALTIMENTO CORRETTO DEL PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici.

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Utilizzare sempre un panno asciutto per pulire le superfici esterne del prodotto e farlo sempre quando l'alimentazione è spenta.

CAUTELA! Per evitare di danneggiare le finiture esterne non utilizzare solventi per la pulizia o vi.

l'alimentazione è spenta.

NOTE FCC

Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per un dispositivo digitale di Classe A, ai sensi della Parte 15 delle norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose quando l'apparecchiatura viene utilizzata in un ambiente commerciale. Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non viene installata e utilizzata secondo il manuale di istruzioni, può causare interferenze dannose alle comunicazioni radio. È probabile che il funzionamento di questa apparecchiatura in un'area residenziale provochi interferenze dannose, nel qual caso l'utente dovrà correggere l'interferenza a proprie spese.

Modifiche: qualsiasi modifica apportata a questo dispositivo che non sia approvata da RCF può annullare l'autorizzazione concessa all'utente dalla FCC di utilizzare questa apparecchiatura.

RCF S.p.A. Vi ringrazia per l'acquisto di questo prodotto, realizzato in modo da garantirne l'affidabilità e prestazioni elevate.

DESCRIZIONE

La serie QPS offre una gamma di amplificatori professionali a quattro canali che unisce alte prestazioni e affidabilità, con le più nuove tecnologie nel campo dell'amplificazione. Grazie ad un design orientato all'efficienza, gli amplificatori della serie offrono la qualità audio e l'affidabilità degli amplificatori classe HD, in un prodotto compatto di sole due unità rack di ingombro:

• QPS 10K eroga una potenza massima di 4 x 2500 W @ 2 ohm;
• QPS 6.0K eroga una potenza massima di 4 x 1500 W @ 2 ohm.

Grazie ai dissipatori di calore ad alta efficienza e alle ventole a velocità variabile, gli amplificatori della serie QPS sono in grado di operare con grande affidabilità anche in condizioni di temperature estreme

CARATTERISTICHE PRINCIPALI

• Controlli di Guadagno indipendenti per ciascun canale
• Indicatori di guasto e clipping del segnale
• Link per I canali A e C su connettore XLR
• Modalità di funzionamento mono, stereo e a ponte
• Connettori di uscita SPEAKON
• Sistema completo di protezioni interne

DISIMBALLO ED INSTALLAZIONE

Verificare se il cartone per l'imballo ed il contenuto hanno subito dei danni durante il trasporto (nel caso che l'amplificatore sia danneggiato, informare immediatamente il rivenditore e lo spedizioniere). È sempre consigliabile tenere il materiale d'imballo, perfino nel caso che l'amplificatore sia arrivato in buone condizioni. I cavi per gli ingressi audio e le uscite amplificate non sono inclusi.

Ciascun amplificatore occupa 2 unità di un rack standard 19".

Sulle alette del pannello frontale, sono presenti quattro fori per il montaggio a rack; le alette posteriori forniscono un ulteriore supporto.

L'AMPLIFICATORE NON DEVE ESSERE POSTO IN LUOGHI CON:

• temperatura troppo elevata, polvere o umidita eccessiva;
• macchine del fumo con l'uscita orientata verso l'amplificatore;
• uscite d'aria riscaldata;
• vibrazioni permanenti;
• forti campi elettromagnetici (dovuti a trasformatori, trasmettitori, ecc.).

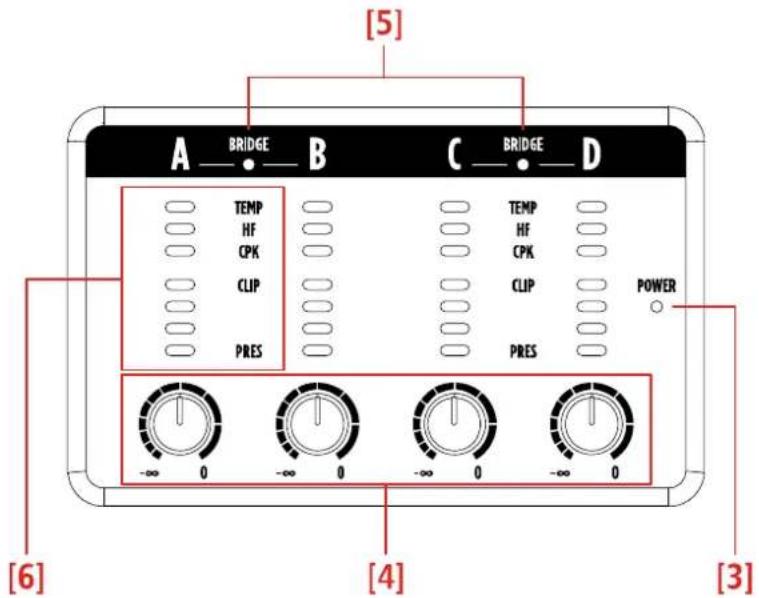

PANNELLO FRONTALE

[1] INTERRUTTORE PRINCIPALE. Prima di accendere l'amplificatore, controllare tutte le connessioni e ruotare completamente in senso antiorario i controlli di livello [4] di tutti i quattro canali.
[2] Griglie rimovibili con spugna antipolvere.

[3] POWER LED. VERDE. Indica l'accensione dell'amplificatore.
[4] CONTROLLI DI GUADAGNO (uno per ogni canale) per la regolazione del livello d'uscita dei rispettivi canali dell'amplificatore. Ruotarli in senso orario per aumentare i livelli d'uscita (0 dB = livello max.) od antiorario per diminuirli. Impostare al minimo il livello di un canale inutilizzato su ruotando il controllo completamente in senso antiorario.
Se i canali A e B sono messi a ponte, usare solo il controllo del canale A; se i canali C e D sono messi a ponte, usare solo il controllo del canale C.
[5] LED BRIDGE. GIALLI. Se accesi, indicano che i canali A e B, o C e D, sono messi a ponte. La stessa informazione è disponibile anche sul pannello posteriore.

[6] BARRA LED (per ciascun canale).

PRES	VERDE. Quando acceso, indica la presenza del segnale nel rispettivo ingresso. Il livello del segnale è rappresentato dai primi tre led nella parte inferiore della barra.
CLIP	GIALLO. Lampeggia quando il livello del segnale raggiunge il il livello massimo prima della saturazione, causando l'intervento del limitatore interno del rispettivo canale.Nel caso sia costantemente acceso, il livello del segnale d'ingresso è eccessivo ed andrebbe diminuito.
CPK	ROSSO. Se acceso fisso: l'impedenza del carico è troppo bassa oppure è rilevato un cortocircuito (la rispettiva uscita è disattivata).
HF	ROSSO. Se acceso fisso: protezione alte frequenze; il rispettivo canale è disattivato.
TEMP	ROSSO. La sua accensione indica l'intervento della protezione interna a causa di una deriva termica ed il rispettivo canale è disattivato.

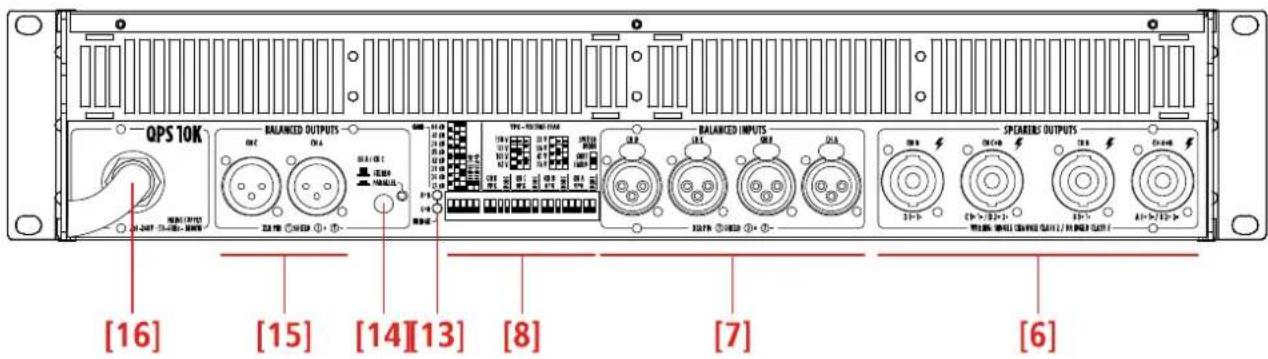

PANNELLO POSTERIORE

[6] USCITE DI POTENZA verso i diffusori acustici su connettore SPEAKON. Vedere le sezioni del manuale “Modi di funzionamento” e “Cablaggio dei connettori SPEAKON”.

[7] INGRESSI AUDIO BILANCIATI su connettore XLR femmina.

[8] SETTAGGI TRAMITE DIP-SWITCH.

[9] LIMITER HARDWARE - VPK (per ciascun canale). I tre dip-switch permettono l'impostazione della massima tensione di picco d'uscita di ciascun canale, tra otto valori. In altre parole, è possibile depotenziare il canale in base ai diffusori acustici collegati. Il valore massimo di potenza può essere calcolato con la formula:

$$ P (W) = \frac {V P K (V) ^ {2}}{1 . 4 1 \times l o a d (\Omega)} $$

CANALI INDIPENDENTI CANALI A PONTE
150 V 300 V
121 V 242 V
101 V 202 V
83 V 166 V
70 V 140 V
56 V 112 V
47 V 94 V
38 V 76 V

[10] MODE. Seleziona la modalità di funzionamento del limiter e può essere impostato su HARD (raccomandato per subwoofers e altoparlanti per basse frequenze) oppure SOFT (raccomandato per altoparlanti per medie ed alte frequenze).

[11] SELETTORI BRIDGE A+B E C+D. Se impostati su ON, i canali A e B (e/o C e D) sono messi a ponte (il rispettivo LED [7] si illumina). Lasciarlo su OFF per il funzionamento separato dei due canali. Vedere la sezione del manuale "Modi di funzionamento".

i Importante: assicurarsi che l'amplificatore sia spento prima di effettuare la selezione.

[12] IMPOSTAZIONE DEL GUADAGNO (comune a tutti i canali). I tre dip-switch permettono di impostare il guadagno (per tutti i quattro canali) da +23 dB a +44 dB (in passi da 3 dB). Vedere la seguente tabella e selezionare l'impostazione più appropriata.

[13] LED BRIDGE (A+B) e (C+D). Se accesi i canali A e B (e/o C e D) sono messi a ponte (vedere il punto [11]: Selettori BRIDGE).
[14] SELETTORE STEREO / PARALLEL. Vedere la sezione del manuale "Modi di funzionamento".

i Importante: assicurarsi che l'amplificatore sia spento prima di effettuare la selezione.

POSIZIONE SELETTORE	MODO FUNZIONAMENTO
OFF (rilasciato) QUATT	TRO CANALIINDIPENDENTI	Funzionamento standard: tutti i quattro canali sono indipendenti (tranne se messi a “a ponte”).Ogni ingresso (un canale) è inviato solo alla rispettiva uscita amplificata per altoparlanti (e quella audio bilanciata).
ON (premuto)	INGRESSI A E C INPARALLELO	L'ingresso A o C viene inviato a tutte le uscite altoparlanti (e quelle audio bilanciate).

[15] USCITE AUDIO BILANCIATE (CH A e CH C) su connettore XLR maschio.
[16] CAVO DI ALIMENTAZIONE. Collegare il cavo d'alimentazione solo ad una presa di rete avente la messa a terra.

MODI DI FUNZIONAMENTO

QUATTRO CANALI INDIPENDENTI

Assicurarsi che l'amplificatore sia spento prima di impostare:

• il selettore BRIDGE A+B su OFF;
• il selettore BRIDGE C+D su OFF;
• il selettore [14] su STEREO.

Tutti i quattro canali sono completamente indipendenti ed ogni controllo di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita altoparlanti.

L'impedenza minima ammessa del carico e 2 Ω per ogni uscita altoparlanti.

Come cablaggio alternativo, è possibile usare solo un paio di connettori SPEAKON (sfruttando tutti i quattro contatti): uno per i canali A e B, uno per i canali C e D.


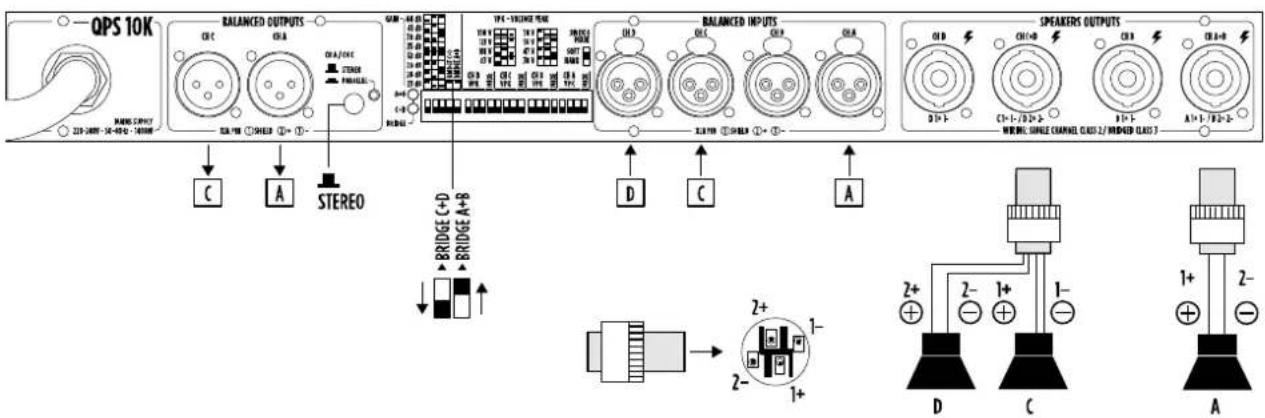

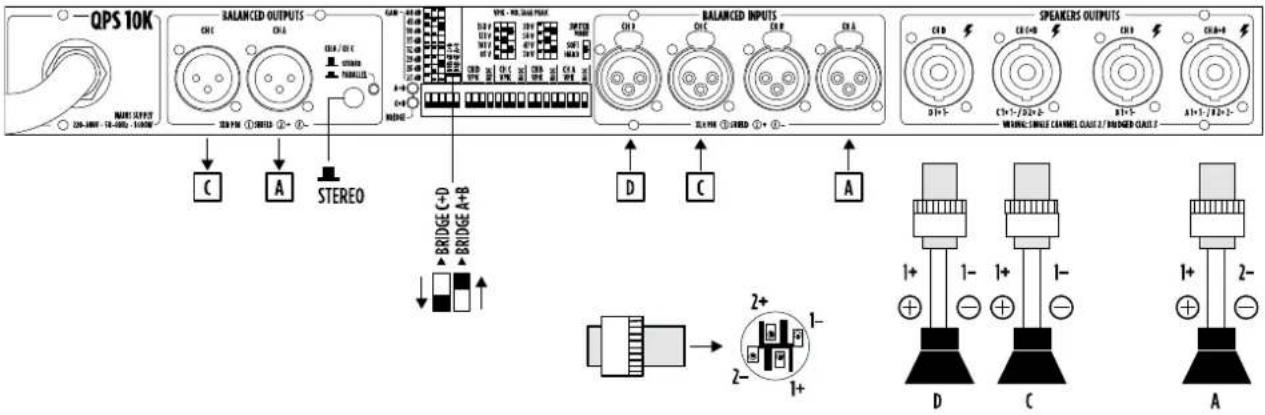

UNA COPPIA DI CANALI A PONTE E DUE CANALI INDIPENDENTI

Assicurarsi che l'amplificatore sia spento prima di impostare:

• il selettore BRIDGE A+B su ON;
• il selettore BRIDGE C+D su OFF;
• il selettore [14] su STEREO.

CANALI A e B: questi sono messi a ponte e hanno in comune lo stesso segnale d'ingresso (quello del canale A). Questo comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia).

Il livello d'uscita è regolabile solo dal controllo del canale A posto sul pannello frontale (ruotare completamente in senso antiorario il controllo di livello del canale B).

CANALI C e D: sono completamente indipendenti e ciascuno dei due controlli di livello (sul pannello frontale) agisce (solo) sulla rispettiva uscita altoparlanti.

i Non collegare l'uscita altoparlanti del canale B. L'impedenza minima ammessa del carico è 4 Ω per l'uscita altoparlanti del canale A. Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2- negativo. L'impedenza minima ammessa del carico è 2 Ω per per le uscite altoparlanti dei canali C e D.

Come cablaggio alternativo, è possibile usare solo un paio di connettori SPEAKON (sfruttando tutti i quattro contatti): uno per i canali A e B, uno per i canali C e D.

È ammesso usare i canali A e B separati (selettore BRIDGE A+B su OFF) ed i canali C e D a ponte (selettore BRIDGE C+D su ON), considerando un'immagine speculare dei collegamenti e della descrizione sopra menzionata.

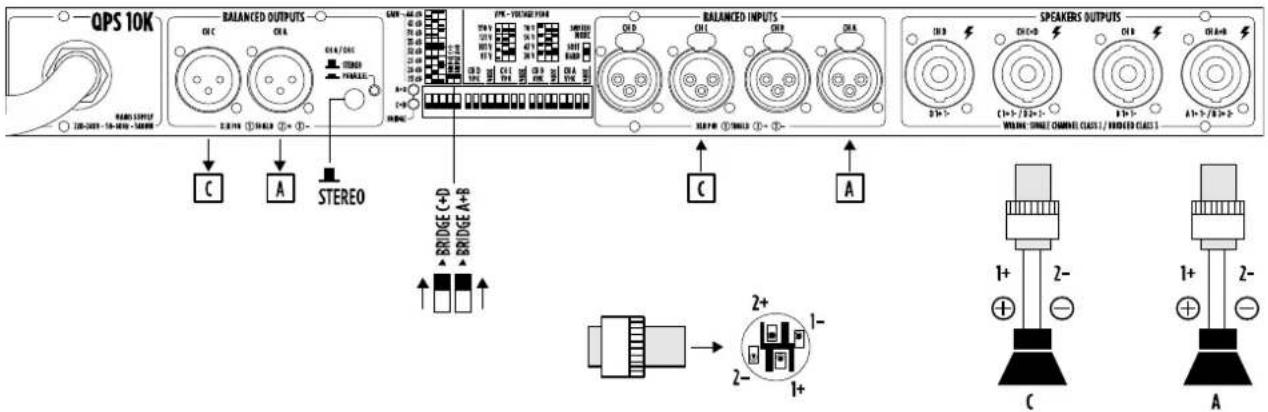

DUE COPPIE DI CANALI A PONTE

Assicurarsi che l'amplificatore sia spento prima di impostare:

• il selettore BRIDGE A+B su ON;
• il selettore BRIDGE C+D su ON;
• il selettore [14] su STEREO.

Tutti i canali sono a ponte (due coppie): questo comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia). Ciascuna coppia di canali ha in comune lo stesso segnale d'ingresso: quello del canale A per la coppia A+B, quello del canale C per la coppia C+D. I livelli d'uscita sono regolabili solo dai controlli dei canali A e C posti sul pannello frontale (ruotare completamente in senso antiorario i controlli di livello dei canali B e D).

i Non collegare le uscite altoparlanti dei canali B e D. L'impedenza minima ammessa del carico è 4 Ω per le uscite altoparlanti A e C. Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2- negativo.

Assicurarsi che l'amplificatore sia spento prima di impostare:

• il selettore BRIDGE A+B su ON;
• il selettore BRIDGE C+D su ON;
• il selettore [14] su PARALLEL.

i Con modalità PARALLEL collegare solo l'ingresso A oppure l'ingresso C. Non utilizzare i due ingressi simultaneamente.

Questa modalità si utilizza per inviare lo stesso segnale di ingresso a tutte e quattro le uscite altoparlanti. Ogni controllo di livello agisce solo sulla rispettiva uscita altoparlanti.

In questa configurazione la potenza disponibile su ciascuna uscita è pari a quella del singolo canale, nonostante l'attivazione dei comandi BRIDGE.

i L'impedenza minima ammessa del carico e 2 Ω per ogni uscita altoparlanti.

Come cablaggio alternativo, è possibile usare solo un paio di connettori SPEAKON (sfruttando tutti i quattro contatti): uno per i canali A e B, uno per i canali C e D.

i La stessa configurazione può essere implementata utilizzando l'ingresso C anziché l'ingresso A.

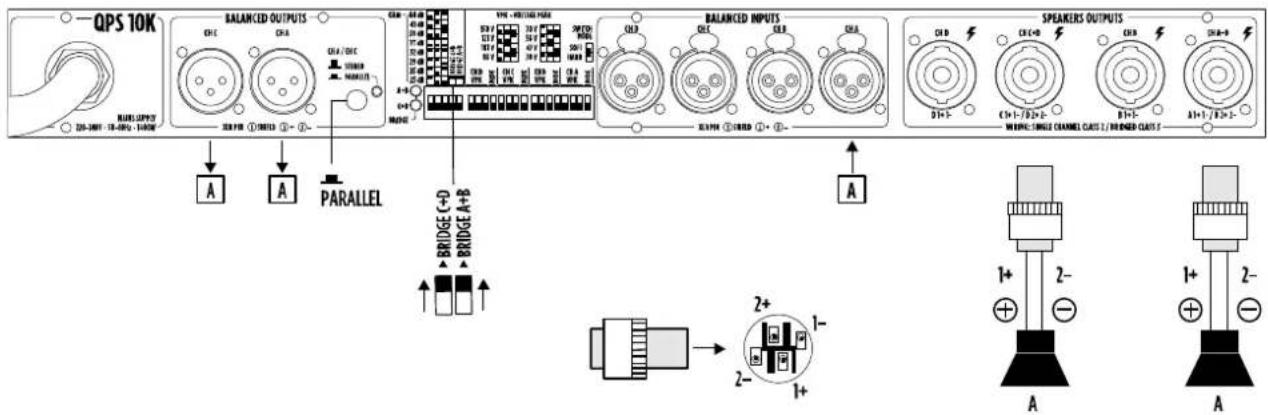

UN UNICO SEGNALE COMUNE A COPPIE DI CANALI A PONTE

Assicurarsi che l'amplificatore sia spento prima di impostare:

• il selettore BRIDGE A+B su ON;
• il selettore BRIDGE C+D su ON;
• il selettore [14] su PARALLEL.

i Con modalità PARALLEL collegare solo l'ingresso A oppure l'ingresso C. Non utilizzare i due ingressi simultaneamente.

Tutti i canali sono a ponte (due coppie): questo comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia). Entrambe le coppie di canali hanno in comune lo stesso segnale d'ingresso, quello del canale A. I livelli d'uscita sono regolabili dai controlli dei canali A e C posti sul pannello frontale (ruotare completamente in senso antiorario i controlli di livello dei canali B e D).

i Non collegare le uscite altoparlanti dei canali B e D. L'impedenza minima ammessa del carico è 4 Ω per le uscite altoparlanti A e C. Prestare attenzione al cablaggio del connettore SPEAKON: 1+ positivo, 2- negativo.

i La stessa configurazione può essere implementata utilizzando l'ingresso C anziché l'ingresso A.

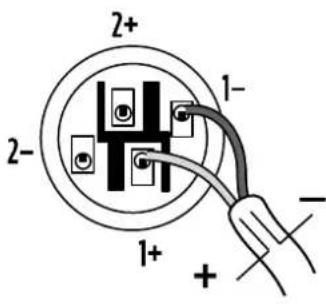

CABLAGGIO DEI CONNETTORI SPEAKON

CANALE SINGOLO

Gli amplificatori QPS 10K and QPS 6.0K hanno un sistema di raffreddamento con ventilazione forzata per mantenere una bassa temperatura di funzionamento.

Assicurarsi che vi sia spazio sufficiente sia davanti il pannello frontale sia tutt'intorno agli amplificatori.

Se gli amplificatori sono montati in un armadio rack, non utilizzare porte (od altre coperture) sia sul lato anteriore sia su quello posteriore.
