MANUALE UTENTE XCS5600 Texas

IT Manuale d'Istruzioni

XCS5600

Attenzione! Pericolo. L'utilizzo non corretto di questa macchina può essere pericoloso per sé e per gli altri

Leggere il manuale utente prima di utilizzare questa macchina.

Utilizzare protezioni per le orecchie, occhiali di sicurezza e casco di sicurezza.

Indossare guanti di sicurezza.

Indossare scarpe/stivali di sicurezza e pantaloni con protezioni per le gambe.

Rischio di contraccolpo! Il contraccolpo è un movimento all'indietro rapido e incontrollabile della motosega nella direzione dell'operatore.

Tenere la macchina saldamente con entrambe le mani durante l'uso per un controllo maggiore e ridurre il rischio di contraccolpo.

Non tenere mai la macchina con una sola mano!

Evitare di lavorare con tempo piovoso e su superfici bagnate, poiché aumenta il rischio di incidenti.

IT Manuale utente originale

Illustrazioni 2

Pittogrammi di Sicurezza....6

Precauzioni di sicurezza 24

Identificazione delle parti.... 25

Assemblaggio.... 25

Start/Stop 26

Regolazione del carburatore 26

Simboli 27

Prima dell'inizio: carburante e olio per catena.... 27

Rottura della catena 27

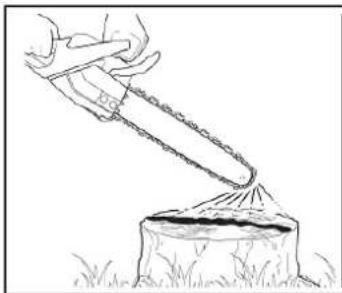

Lubrificazione automatica della catena 27

Filtro carburante 28

Presa d'aria 28

Filtro del serbatoio dell'olio.... 28

Filtro dell'aria....28

Candela....28

Manutenzione di barra e catena.... 28

Intervalli di manutenzione.... 28

Conservazione 29

Specifiche tecniche 29

La garanzia e le condizioni generali 29

Risoluzione dei Problemai.... 31

Congratulazioni per aver acquistato la tua nuova motosega. Si prega di leggere attentamente questo manuale di istruzioni, in particolare le avvertenze di sicurezza contrassegnate dal simbolo:

Precauzioni di sicurezza

Generale

Leggere attentamente questo manuale. Assicurati di avere familiarità con i diversi controlli, impostazioni e maniglie dell'apparecchiatura.

La sicurezza del lavoro con le motoseghe si basa sul fatto che i dispositivi di sicurezza della motosega siano in buone condizioni. Prima di utilizzare la motosega è importante che il freno sia pulito, la catena sia controllata e limata e che il funzionamento dei freni catena sia controllato e funzioni.

⚠ Sapere come arrestare l'unità e assicurarsi di avere familiarità con il freno catena.

La motosega è dotata di freno catena. Il freno della catena deve essere attivo con una leggera pressione in avanti sul paramani. La funzione può essere testata mentre il motore è in funzione a pieno regime. La catena della sega dovrebbe fermarsi immediatamente, una volta attivato il paramani.

Il freno della catena è montato per proteggere contro i "tiri", che sono rapidi movimenti verso l'alto della barra. Questi possono succedere se la punta della barra colpisce un corpo estraneo. Pertanto è importante che tu sappia come funziona il freno catena.

Il freno della catena deve essere pulito e se il freno della catena non funziona correttamente deve essere controllato in un centro assistenza.

1. Non consentire mai a bambini o persone che non hanno familiarità con queste istruzioni di utilizzare la macchina. Si noti che le normative locali possono limitare l'età dell'operatore.

In caso di malessere, stanchezza o consumo di alcol o droghe, non utilizzare la macchina.

⚠ Ispezionare sempre la macchina prima dell'uso Assicurarsi che nessuna parte sia usurata o danneggiata.

L'operatore della macchina è responsabile della sicurezza delle persone.

Non utilizzare mai la macchina vicino a bambini o animali.

L'operatore della macchina risponde di eventuali incidenti o pericoli per altre persone e per i loro beni.

Non fare rifornimento di benzina in ambienti chiusi o mentre il motore è in funzione.

La benzina versata è estremamente infiammabile; non fare mai rifornimento a motore ancora caldo.

Pulire la benzina versata prima di avviare il motore. Potrebbe causare un incendio o un'esplosione!

Indossare stivali/scarpe con suola antiscivolo e giacca in acciaio, guanti di sicurezza, pantaloni di sicurezza con protezione per le gambe, casco con visiera e protezione per le orecchie. Evitare i vestiti larghi.

Prima di avviare la motosega, assicurarsi che la catena non venga a contatto con suferfici o altri oggetti.

Ispeziona la tua motosega alla ricerca di parti usurate, allentate o danneggiate. Stringere bulloni e dadi. La macchina deve essere utilizzata solo in condizioni corrette e operative.

Assicurarsi che la catena non si muova quando il motore è al minimo.

Assicurati che le maniglie siano pulite e che non ci siano eccedenze di olio e benzina.

Non avviare la motosega senza aver assemblato la barra e la catena, poiché il motore può raggiungere un numero di giri superiore a quello per cui è stato calcolato il freno della frizione e della catena. Ciò può causare danni alla macchina e all'utente.

Utilizzo

Avviare sempre il motore nella zona di lavoro.

Non abbandonare la zona di lavoro durante il funzionamento della macchina, se è necessario abbandonare la zona di lavoro, spegnere il motore prima di lasciare la zona.

Durante il trasporto, la barra della catena deve essere coperta da una protezione della barra.

Assicurati di non bruciarti a causa dello scarico che potrebbe essere molto caldo.

Dopo aver colpito un corpo estraneo, spegnere immediatamente il motore, rimuovere il cappuccio della candela e ispezionare accuratamente la macchina per individuare eventuali danni. Riparare il danno prima di continuare

Se la macchina inizia a vibrare in modo anomalo, spegnere il motore e verificare immediatamente la causa. La vibrazione è generalmente avvertimento di un possibile guasto.

1. Spegnere sempre il motore e assicurarsi che tutte le parti mobili si siano completamente ferme prima di effettuare riparazioni, regolazioni o ispezioni.

Non permettere mai a nessuno di avvicinarsi all'unità.

Utilizzare la macchina solo alla luce del giorno o in aree completamente illuminate

Garantire un punto d'appoggio stabile e mantenere sempre una presa salda sulle maniglie. Spostarsi camminando e non correre mai.

Tenere sempre le impugnature della motosega con entrambe le mani e con il pollice sotto

l'impugnatura anteriore. Tieni la sega vicino al tuo corpo per assicurarti un controllo migliore.

⚠ Lascia che il corpo del motore si adagia contro l'albero durante il taglio.

Evita di segare con la punta della barra e assicurati che la punta della sega non colpisca nulla durante il taglio.

Non tentare mai di effettuare regolazioni mentre il motore è in funzione.

1. Non azionare mai il motore al chiuso o in aree con scarsa ventilazione. I fumi di scarico del motore contiene monossido di carbonio. La mancata osservanza può causare lesioni permanenti o morte.

Utilizzare un casco con visiera e protezione per le orecchie.

⚠ Utilizzare pantaloni di sicurezza con protezione per le gambe, scarpe di sicurezza e guanti.

Tenere tutti gli spettatori, i bambini e gli animali domestici a una distanza di almeno 15 metri.

⚠ Tieni i capelli lunghi legati all'indietro.

⚠ L'area di lavoro deve essere ben illuminata.

⚠ Rimani fermo ed in equilibrio. Non allungare troppo.

Non toccare mai l'area vicino al silenziatore e al cilindro poiché queste parti si surriscaldano quando il motore è in funzione.

Spegnere sempre il motore e togliere il coperchio della candela prima di effettuare regolazioni o riparazioni.

Assicurarsi che la catena della sega sia montata correttamente e fissata saldamente. In caso contrario, ciò potrebbe causare gravi lesioni personali.

1. Fai molta attenzione quando lavori con cespugli e piccoli alberi. Piccoli rami possono afferrare la catena ed essere scagliati contro di te o farti perdere l'equilibrio.

A causa delle vibrazioni dell'impugnatura, un uso prolungato può causare dita bianche. Se si avverte affaticamento alle braccia, alle mani o alle dita o se compaiono segni visibili di dita bianche, il lavoro deve essere interrotto immediatamente e deve essere preso un tempo sufficiente di pausa per il recupero. Per evitare le dita bianche, ogni utente deve utilizzare la macchina per non più di 1,5 ore al giorno

Seguire il manuale per l'archiviazione e la manutenzione.

Sicurezza Benzina/Rifornimento

1 Prestare la massima attenzione nel maneggiare la benzina. La benzina è estremamente infiammabile e i fumi sono esplosivi.

Se la benzina viene versata su di te o sui tuoi vestiti, possono verificarsi gravi lesioni personali. Risciacquo la tua pelle e cambia abiti subito!

⚠ Utilizzare solo un contenitore di benzina omologato. Non utilizzare bottiglie di bibite o simili!

⚠ Spegnere tutte le sigarette, sigari, pipe e altre fonti di accensione.

Non rifornire mai la macchina in ambienti chiusi.

⚠ Lascia raffreddare il motore prima di effettuare il rifornimento.

Non riempire mai il serbatoio del carburante a più di 1 cm sotto il fondo del bocchettone per lasciare spazio all'espansione del carburante.

Dopo il rifornimento, assicurarsi che il tappo sia ben serrato.

Non utilizzare mai la funzione di blocco della pistola a benzina durante il rifornimento.

Non fumare durante il rifornimento.

Non fare mai rifornimento all'interno di un edificio o dove i fumi di benzina possono entrare in contatto con una fonte di accensione.

Tenere la benzina e il motore lontano da elettrodomestici, spie luminose, barbecue, apparecchi elettrici, utensili elettrici, ecc.

1. Svuotare il serbatoio del carburante solo all'aperto. La benzina è estremamente infiammabile ei fumi sono esplosivi.

Manutenzione e conservazione

Il motore deve essere spento durante le operazioni di manutenzione e pulizia, durante le regolazioni e durante il trasporto con mezzi diversi dai propri mezzi.

Il motore deve essere completamente raffreddato prima di riporlo al chiuso o coperto.

Se la macchina non viene utilizzata per un periodo di tempo, fare riferimento alle istruzioni in questo manuale.

Mantenere o sostituire le etichette di sicurezza e di istruzioni, se necessario.

Tutte le procedure di riparazione e manutenzione non descritte in questo manuale utente, devono essere eseguite solo da personale autorizzato presso un centro assistenza autorizzata. L'uso di strumenti sbagliati può danneggiare la motosega.

Utilizzare solo pezzi di ricambio o accessori originali. In caso di utilizzo di parti o accessori non originali, la garanzia decade.

Assicurarsi che la macchina sia adeguatamente fissata durante il trasporto su un pianale, ecc.

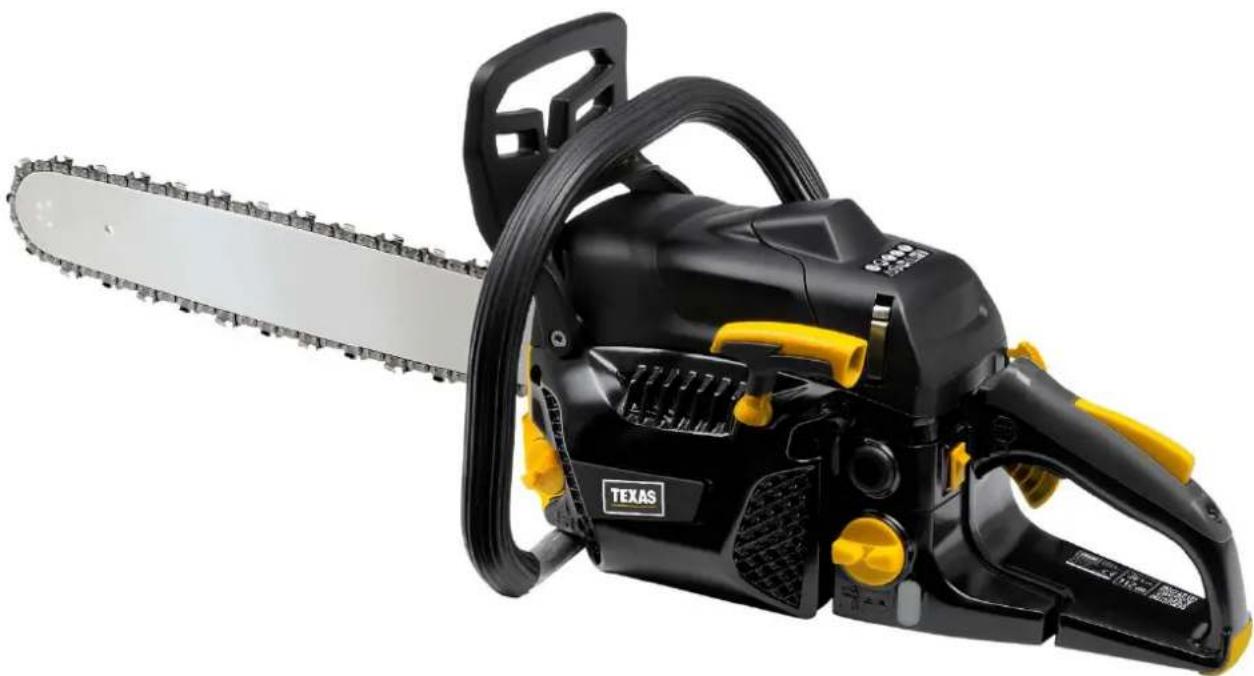

Identificazione delle parti

Vedi Fig. 1:

1. Catena della sega

2. Barra di guida

3. Paramano anteriore

4. Impugnatura frontale

5. Copertura del motore

6. Leva del fermo

7. Regolazione dell'aria

8. Interruttore di accensione/spegnimento

9. Blocco del grilletto dell'acceleratore

10. Impugnatura posteriore

11. Grilletto dell'acceleratore

12. Osservazione livello olio

13. Tappo serbatoio carburante

14. Maniglia di avviamento a strappo

15. Tappo serbatoio olio

16. Pompa benzina

17. Coperchio frizione

18. Artiglio

19. Tendicatena

20. Protezione barra di taglio

Assemblaggio

Fig 2. Una confezione contiene i seguenti componenti:

1. Unità motore

2. Sega a catena

3. Barra di guida

4. Fodero della barra di guida

5. Chiave inglese

6. Lima

Fig 3-7. Installazione della barra di guida e della catena della sega:

1. Tirare la protezione verso l'impugnatura anteriore per verificare che il freno della catena non sia inserito.
2. Allentare due dadi e rimuovere il coperchio della frizione.
3. Montare la barra di guida sull'unità di alimentazione; mentre si inserisce il dado tendicatena nel foro inferiore della barra di guida.
4. Ingranare la catena sul pignone.
5. Montare la catena della sega attorno alla barra di guida.
6. quindi installare il coperchio della frizione.
7. Fissare due dadi per serrarli con le dita.

Tenendo sollevata la punta della barra, regolare la tensione della catena ruotando la vite del tenditore fino a quando le cinghie di fissaggio toccano appena il lato inferiore della guida della barra.

Serrare saldamente i dadi con la punta della barra sollevata (12 \~ 15 Nm). Quindi controllare che la catena ruoti regolarmente e la sua corretta tensione mentre la si sposta a mano. Se necessario, regolare nuovamente con la copertura della catena allentata.

Regolare la vite del tendicatena.

Girare in senso antiorario: allentare la catena

Ruotare in senso orario: tendere la catena.

La catena della sega ha denti molto affiliati. Usare sempre guanti protettivi durante il montaggio/smontaggio/regolazione della catena.

Nota: una nuova catena può espandersi in lunghezza all'inizio. È quindi necessario ispezionarla e serrarla periodicamente, poiché una catena allentata può saltare e causare l'usura della catena e della barra.

Fig 8-9. Questo prodotto è dotato di un 2 tempi

Consigliamo l'olio per motori ALCO 2 tempi in una miscela al 2,5%. Ciò significa miscelare 0,1 l di olio per motori a 2 tempi con 4 l di benzina E5 senza piombo. Seguire sempre le linee guida della miscela fornite dal produttore dell'olio, tuttavia utilizzare sempre una miscela minima del 2,5% (mai del 2%). In caso di dubbi sulle linee guida della miscela del produttore di olio, utilizzare una miscela al 4%.

La benzina alchilata non è consigliata, poiché è solo una miscela al 2% e può danneggiare il motore. La garanzia non copre eventuali danni causati da una miscelazione errata.

Ricorda che la benzina è altamente infiammabile.

Start/Stop

Per avviare un motore freddo

1. Portare l'interruttore in posizione START "I". Fig.14
2. Estrarre completamente la manopola dell'aria Fig. 10
3. Spingere il bulbo di adescamento 5-6 volte fino il carburante non è riempito nel bulbo. Fig.12A
4. Assicurarsi che il paramano anteriore sia attivato (Spingilo in avanti). Fig.16
5. Metti la motosega su una superfice piatta e stabile.

6. Tenendo la motosega saldamente a terra con un piede nell'impugnatura posteriore e la mano sinistra sull'impugnatura anteriore, tirare la fune di avviamento un paio di volte finché non si sente la prima accensione. Fig.12B

7. Attivare Blocco del grilletto dell'acceleratore (3) e premere il grilletto dell'acceleratore (1), in modo che la manopola dell'aria salti ind. Fig. 13

8. Tirare di nuovo la fune di avviamento finché il motore non si avvia. Se l'avvio a freddo richiede in genere 4-8 tirare. Fig.12B
9. Lasciare il motore al minimo per 30 secondi
10. Premere il grilletto dell'acceleratore per dare più potenza al motore. Far riscaldare il motore.
11. Spingere la protezione dell'impugnatura anteriore verso l'impugnatura per rilasciare il freno della catena. Fig.16
12. Ripetere il punto 5-8, se l'avviamento del motore non riesce.

Per avviare un motore caldo

1. Premi il pulsante manopola dell'aria fino in Fig.10
2. Tirare il motorino di avviamento finché il motore non si avvia.
3. Premere il grilletto dell'acceleratore per fornire più potenza del motore. Sollevare la protezione dell'impugnatura anteriore verso l'impugnatura anteriore per rilasciare il freno.

Prima di avviare il motore, assicurarsi che la catena della sega non tocchi nulla. Assicurarsi che il freno catena sia sempre attivato prima di ogni avviamento.

Per fermare il motore.

1. Rilasciare il grilletto dell'acceleratore
2. Ruotare l'interruttore di accensione in posizione

"STOP". (Fig. 14)

Mantieni la distanza dalla catena poiché inizierà a correre all'avvio. Avviare la sega solo quando si trova su una superficie solida, mai in mano!

Regolazione del carburatore

Fig. 15

Lascia sempre che un centro assistenza autorizzato faccia questa operazione!

Il carburatore dell'unità è stato regolato in fabbrica, ma potrebbe richiedere una messa a punto a causa del cambiamento delle condizioni operative. Prima di regolare il carburatore, assicurarsi che siano forniti filtri aria/carburante puliti e carburante fresco e adeguatamente miscelato.

1. Arrestare il motore
2. Serrare L (2) e H (3) in senso orario.
3. Quindi girare questi i seguenti giri in senso antiorario.

Ago L = 1 giro e 1/4 di giro

Ago H = 1 giro e ^ 1 / 4

1. Avviare il motore e lasciarlo scaldare a metà dell'acceleratore. Successivamente lasciarlo correre senza accelerare.
2. Ruotare l'ago L lentamente in senso orario per trovare la posizione con i giri massimi. Quindi ruotare la vite di ¼ di giro indietro in senso antiorario.
3. Avvitare la vite del minimo T (1) in senso orario, fino a quando la catena non inizia a muoversi. Quindi allentare lentamente la vite fino a quando la catena non si ferma.
4. Eseguire un taglio di prova e regolare la vite H per ottenere le prestazioni migliori (non i giri massimi).

In caso di dubbi fate sempre eseguire le regolazioni al motore dal vostro centro assitenza Texas!

Simboli

	Riempimento carburante (miscelato olio/benzina)
	Olio per catene
	Interruttore di accensione per avvio/arresto:Posizione 1: Start Posizione 0: Il motore si arresta
	Manopola dell'aria:estrarre la manopola per dare l'aria
	Freno della catena: la freccia bianca mostra la direzione quando il freno della catena è disattivato
	Regolare la pompa dell'olio:MAX = Aumento, MIN = Diminuzione
[2000]	Acceleratore lento (Fig.15)Può essere impostato solo da un centro assistenza autorizzato
[1475]	A tutto gas (Fig. 15)Può essere impostato solo da un centro assistenza autorizzato
[3154]	Regolazione vite (Fig. 15)
	Avviamento a Strappo

Prima dell'inizio: carburante e olio per catena

• Non utilizzare benzina/olio premiscelato da distributori di benzina, destinati all'uso su ciclomotori, motocicli, ecc.
• Utilizzare sempre le normative del fornitore dell'olio per quanto riguarda la miscela di (vedere il retro della bottiglia).
• Utilizzare una tanica di benzina pulita e approvata per miscelare la benzina con l'olio.
• Utilizzare un olio per motori a 2 tempi approvato per motori raffreddati ad aria, motoseghe, decespugliatori e simili.
• (Non utilizzare olio per motori fuoribordo o olio lubrificante per auto). Mescolare in piccole quantità.
• Texas consiglia l'olio semisintetico per due tempi - Art. no. 90406529 (0,1 L) / 90406532 (0,5 L) sono stati miscelati in un rapporto del 2,5% (40:1). Ciò equivale a 0,1 litri di olio per 2 tempi miscelati con 4 litri di benzina. Se si usa un altro olio un 4%.
• Mescolare accuratamente olio e benzina e agitare la lattina prima di riempirla.

- Non utilizzare mai una miscela di benzina che abbia più di 90 giorni quando il motore in questo caso potrebbe avere difficoltà ad avviarsi. Non conservare mai la stessa miscela nel serbatoio per più di 30 giorni.

Per una conservazione prolungata, svuotare il serbatoio.

Rifornimento - Vietato fumare!

1. Svitare lentamente il coperchio. Mettilo su una superficie pulita.
2. Versare con cautela il carburante misto olio nel serbatoio, evitare sprechi.
3. Avvitare saldamente il coperchio a mano.
4. Asciugare il carburante versato.

Nota: spegnere sempre il motore prima di fare rifornimento, non versare mai carburante su una macchina in funzione o quando il motore è caldo. Allontanarsi di almeno 3 metri dal luogo di rifornimento prima di avviare il motore. Almeno 2 minuti di pausa prima del rifornimento di carburante.

Rifornimento (Vietato fumare)

Mescolare e conservare il carburante in contenitori approvati per questo. Mescolare solo carburante all'aperto dove non ci sono scintille o fiamme.

Selezionare terreno nudo, spegnere il motore e lasciarlo raffreddare almeno 2 minuti prima di fare rifornimento.

Allentare lentamente il tappo del carburante per scaricare la pressione ed evitare che il carburante fuoriesca sotto il coperchio.

Pulisci il carburante versato. Spostare la macchina a 3 metri dal luogo di rifornimento prima di avviare il motore.

Olio per catene

Utilizzare sempre olio per catene per la lubrificazione di barra e catena. Il Texas consiglia l'olio per catene Alco SAE 30th

Natura. no. 90406533 (1 lt) / 90406534 (4 lt)

Rottura della catena

La sicurezza quando si lavora con le motoseghe è dovuta al fatto che la macchina è in ordine in ogni sua parte. Prima di utilizzare la sega, è importante pulire il freno della sega, controllare la catena e controllare la funzione del freno della catena.

Il freno catena deve essere azionato da una leggera pressione in avanti sulla maniglia del freno catena. Si testa la funzione con il motore acceso e al massimo. La catena deve fermarsi immediatamente quando si preme il freno della catena.

È necessario pulire il freno ed eventualmente sostituire le parti soggette a usura, se ci sono errori nel freno catena.

Lubrificazione automatica della catena

La motosega è dotata di un sistema di lubrificazione automatica, che assicura che la catena sia sempre lubrificata correttamente. Tuttavia, è un prerequisito che ci sia olio per catena sulla macchina.

Dopo che il motore si è avviato, dare metà del gas. Controllare che l'olio della catena venga spruzzato come mostrato

⚠️ Verificare sempre che la macchina sia piena di olio per catena prima di iniziare. Il funzionamento senza olio per catena può causare danni alla motosega.

Il Texas consiglia l'olio per catene Alco SAE 30.

Filtro carburante

1. Rimuovere il tappo del serbatoio del carburante.
2. Scaricare tutto il carburante dal serbatoio.
3. Forma un gancio con un pezzo di filo.
4. Afferrare il filtro del carburante nel serbatoio con il gancio.
5. Pulire il filtro a benzina o sostituirlo se necessario.
6. Metti di nuovo il filtro / tubo nel serbatoio, si noti che arriva direttamente sul fondo del serbatoio.
7. Fai di nuovo il pieno di carburante.

Non utilizzare mai la macchina senza filtro del carburante. Può danneggiare le parti interne della macchina e ridurre la vita del motore.

Presa d'aria

È importante che la presa d'aria in corrispondenza della fune di avviamento e le alette del cilindro siano libere dall'accumulo di segatura. Puliscili non appena mostrano segni di raccolta di segatura e sporco. Gli accumuli riducono il raffreddamento del motore e possono causare danni allo stesso così come altre parti importanti (bobina, pompa dell'olio ecc.) a causa di un possibile surriscaldamento.

Filtro del serbatoio dell'olio

Pulito come il filtro del carburante. Pulisci anche lo sporco all'interno del serbatoio, dove possibile.

Filtro dell'aria

Per prestazioni e durata adeguate, il filtro dell'aria deve essere tenuto pulito da segatura e detriti.

1. Allentare e rimuovere il coperchio superiore.
2. Rimuovere il filtro dell'aria e picchiettarlo delicatamente su una superficie dura per eliminare la polvere. Se il filtro è molto sporco, il filtro dell'aria può essere separato in due parti. Spazzola entrambe le parti con una spazzola morbida.
3. Rimontare il filtro e il coperchio superiore. Prestare attenzione che il filtro e il coperchio siano ben inseriti.

Pulire il filtro dell'aria ogni 5 ore, più spesso quando si lavora in aree polverose.

Candela

La candela si trova dietro il filtro dell'aria. La candela deve essere mantenuta pulita per funzionare in modo ottimale.

1. Controllare la candela come segue.
2. Portare l'interruttore di accensione della macchina su "stop".
3. Rimuovere la candela della candela.
4. Spazzola lo sporco e la segatura intorno alla candela.
5. Rimuoverlo con una chiave per candele.
6. Controllare, pulire o sostituire se necessario.
7. Installare la candela in modo sicuro e posizionare il cappuccio della candela sulla candela. Numero parte delle nuove candele: 429581

Manutenzione di barra e catena

Foro di lubrificazione. Smonta la barra e accendi Bolthole è bloccato con segatura o sporco. Lubrificare con olio/grasso.

Barra. Pulisci la ruota anteriore e il percorso di scorrimento per lo sporco. Una barra usurata può essere pericolosa da usare e deve essere sostituita.

Catena. La catena dovrebbe essere archiviata regolarmente per ottenere i migliori risultati.

1. Assicurati che la barra sia serrata correttamente.
2. Usa un file.
3. Lima tutti i denti con 3-4 mani, in modo che siano uguali.
4. È necessario ispezionare regolarmente l'altezza dei denti se sono troppo alti, devono essere limati con una lima piatta.

Intervalli di manutenzione

Parte Azione Dopo
Viti / Bulloni	Controllare / Stringere	A testa Uso
Filtro dell'aria	Pulisci / Sostituisci	Ogni 10. ore
Filtro carburante	Sostituire Ogni 20. ore
Spada / Ruota motrice	Pulire	Ogni Bisogno
Candela	Pulisci / Regola / Sostituisci	Ogni 20. ore
Tubo del carburante	Dai un'occhiata	Ogni 20. ore
Freno a catena	Dai un'occhiata	A testa Uso

Conservazione

1. Scaricare tutto il carburante dal serbatoio in un contenitore omologato per benzina.
2. Avviare la macchina e lasciarla in funzione fino a quando tutto il carburante è esaurito.
3. Lasciar raffreddare la macchina
4. Rimuovere la candela
5. Versare 1 cucchiaino di olio per 2 tempi nel foro della candela.
6. Tirare lentamente in rinculo 2-3 volte, questo distribuisce l'olio nel motore.
7. Rimuovere la candela in modo sicuro e fissare saldamente il cappuccio della candela.
8. Conservare il motore in un luogo asciutto
9. Rispettare tutte le istruzioni di sicurezza pertinenti per lo stoccaggio e la manipolazione sicuri della benzina.

Specifiche tecniche

Modello XCS5600
Cilindrata_ 56 cc
Potenza 2,35 kW (12000/min -1 .)
Carburante	Olio miscelato 40:1 (2,5%): senza piombo Oktan 98/100 e 2 tempi
Serbatoio (del carburante)	620 ml
Serbatoio olio catena 2	50 ml
Lubrificazione a catena	Automatico
Anti-vibrazione	sì
Il peso 6,9 kg
Sbarra 50 cm / 20"
Tipo di barra Arte. no.	434463
Tipo di catena Arte. no	40-280
Garantito LWA 112 dB(A)

La garanzia e le condizioni generali

Il periodo di garanzia è calcolato a partire dalla data di acquisto ed è valido per 3 anni per i privati in Danimarca, 2 anni negli altri paesi dell'UE. Le macchine vendute per uso commerciale hanno 1 anno di garanzia.

Il reclamo copre prestazioni difettose, ovvero manodopera o materiali e malfunzionamento.

Prenotazioni e requisiti

La normale usura e la sostituzione delle parti soggette ad usura NON sono coperte dalla garanzia.

Parti per le quali NON è garantita una durata di conservazione di 12 mesi:

• Spada
• Catena
• Contatti
  • Membrane/guarnizioni
• Candela
  • Liquidi motore (olio, benzina)
• Olio per catene
• Avvia cavo
• Filtri

Se si avvia il motore senza riempire la corretta benzina miscelata con olio, verrà danneggiato e non verrà riparato e quindi non sarà coperto da garanzia.

La garanzia NON fa errori causati da :

• Mancanza di servizio e manutenzione
  • Cambiamenti costruttivi
• La macchina è stata esposta a influenze esterne
• Danni alla vernice, danni allo scudo, binario, pannelli, ecc.
• La macchina è stata danneggiata o sovraccaricata
• Che ha utilizzato altri tipi di olio, carburante, grasso o liquidi rispetto a quelli consigliati in questo manuale
• Carburante scadente o sporco, contaminazione del sistema di alimentazione
• installazione/utilizzo di pezzi di ricambio
• Altri fattori, come Texas A / S, non saranno responsabili

Se un caso è una garanzia o meno, deciso in ogni caso da un centro di assistenza autorizzato.

La ricevuta è la nota di garanzia, perché dovrebbe essere sempre conservata.

Ricorda: quando si richiede la riparazione in garanzia, è necessario indicare sempre il modello, l'anno e il numero di serie.

*Ci riserviamo il diritto di modificare e prendere nota di errori di stampa.

- Con la presente certifica che quanto segue

Benzin kædesav • Gasoline chainsaw • Benzin-Motorsäge • Motosega a benzina

XCS5600

Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of the machine directive and subsequent modifications • Mit folgenden einschlägigen Richtlinien übereinstimmt • È conforme alle specifiche della direttiva macchine e successive modifiche
