MANUALE UTENTE 23HF9472 PHILIPS

Non toccare, premere, strofinare o colpire lo schermo con oggetto solidi, perché possono graffiarlo o danneggiarlo permanentemente. Non strofinare con panni per rimuovere la polvere, trattati con sostanze chimiche. Non toccare la superficie con le mani nude o con panni unti ( alcuni prodotti cosmetici possono danneggiare lo schermo). Scollegare il televisore dalla rete elettrica prima di pulire lo schermo. Quando la superficie risulta polverosa, strofinare delicatamente con cotone assorbente o altro materiale soffice come pelle di camoscio inumidita. Non usare acetone, toluene o alcool perché possono causare alterazioni chimiche.

Non utilizzare detergenti liquidi o spray. Rimuovere immediatamente eventuali tracce di acqua o saliva. La permanenza di tracce d'acqua o saliva sulla superficie dello schermo può causare deformazioni e indebolimento dei colori.

Avvertenza relativa alle immagine fisse sullo schermo TV (schermo al plasma da 42")

La generazione di immagini residue permanenti sullo schermo a causa della visualizzazione di immagini fisse per lunghi periodi di tempo è una caratteristica tipica degli schermi TV al plasma. Il normale utilizzo del televisore prevede la visualizzazione di immagini in costante movimento o cambiamento su tutta la superficie dello schermo.

Avvertenza relativa alla visualizzazione in modalità VGA/DVI.

Durante il funzionamento del prodotto in modalità VGA/DVI, possono comparire alcune linee diagonali in particolari condizioni di interferenza ambientale. Ciò non influisce sulle normali prestazioni del segnale del computer per la visualizzazione in modalità VGA/DVI.

Problematiche ambientali

• Il vostro televisore contiene materiali che possono essere riciclati e riutilizzati da aziende specializzate. Consultare le normative locali per lo smaltimento del vostro vecchio televisore. Porre particolare attenzione nello smaltimento delle batterie scariche.
• Il vostro televisore consuma una certa quantità di energia quando si trova in modalità di preaccensione (stand-by). Il consumo di energia contribuisce ad aumentare l'inquinamento idrico ed atmosferico. Si consiglia di spegnere il proprio televisore durante la notte invece di lasciarlo in preaccensione.

Preparazione

Istruzioni per l'installazione a parete / su piedistallo

A seconda del tipo di televisore acquistato possono essere forniti un supporto per l'installazione a parete e/o un piedistallo. Per il montaggio del piedistallo e/o del supporto per installazione a parete forniti in dotazione, fare riferimento alle relative istruzioni separate. Verificare che il supporto per installazione a parete sia fissato saldamente in conformità agli standard di sicurezza.

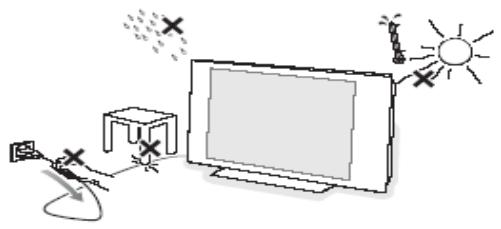

Verificare che vi sia una sufficiente circolazione d'aria attraverso le feritoie di ventilazione.

Per prevenire eventuali condizioni di pericolo, evitare di porre sorgenti di fiamme libere, come ad esempio candele accese, in prossimità del televisore. Evitare l'esposizione al calore, alla luce solare diretta, alla pioggia o all'umidità. L'apparecchio non deve essere esposto a gocciolamento o getti d'acqua e non dovrà esservi collocato sopra alcun oggetto contenente liquidi. Inserire la spina dell'antenna esterna saldamente nella presa d'antenna posta nella

Collegamento alla rete di alimentazione elettrica

Inserire la spina di alimentazione nella presa della rete elettrica a parete ed accendere l'apparecchio. Fare riferimento alla targhetta posta sul retro del televisore per la corretta tensione di funzionamento.

Installazione del telecomando

• Rimuovere il coperchio sul retro del telecomando.
• Inserire batterie di tipo e dimensioni corrette nell'apposito scomparto verificando che siano correttamente orientate.
• Le batterie possono essere bloccate in posizione stringendo la vite nel relativo foro sul coperchio dello scomparto batterie.

Accensione del televisore:

Premere l'interruttore di accensione ⏻ sul televisore. Si illuminerà una spia sul frontale del televisore e lo schermo si accenderà. Se il televisore si trova in modalità di preaccensione (spia luminosa rossa), premere i pulsanti - TV+ o il pulsante di accensione ⏻ sul telecomando.

Per utilizzare i menu

Accesso al menu Regolazioni

Quando l'apparecchio si trova in modalità di sicurezza elevata (High Security Mode), il menu Regolazioni è accessibile soltanto utilizzando un telecomando specifico di configurazione (Institutional di tipo RG4172BK oppure RC2573).

Quando l'apparecchio si trova in modalità di sicurezza standard (Standard Security Mode), il menu Regolazioni è accessibile con un telecomando specifico di configurazione (Institutional) oppure con un telecomando ospite (come il tipo RC2886) utilizzando un codice d'accesso autorizzato.

SBST M OFF AUTO ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On On

RG4172BK

RINALL TEST SMART SLEEP 1 2 3 4 5 6 7 8 9 0 0 M + - VOL + + - - FLOCK A/V PICKIT HORN SETTIP PHILIPS TV

RC 2573

Navigazione

Le varie voci del menu correntemente visualizzato possono essere selezionate con i tasti cursore “su” e “giù”. Dalle voci di menu contrassegnate con un simbolo “>” è possibile accedere ai relativi sottomenu premendo il tasto cursore “destra”.

Regolazioni

Lingua

Comunicazione

N./Tipo Programma

Installazione Programma

Configurazione

Installazione Orologio

• Per uscire da un qualsiasi menu premere il pulsante “Menu”.
• Selezionare “SI” per attivare/abilitare una impostazione, “NO” per disattivarla/disabilitarla.
• I pulsanti TV su/giù, INFO su/giù, PAY-TV su/giù e RADIO su/giù sono attivi in modalità menu ed il televisore reagirà come in modalità TV.

Voci del menu Regolazioni

Regolazioni

Lingua Comunicazione N. / Tipo Programma Installazione Programma Configurazione Installazione Orologio

• Lingua: permette di selezionare la lingua del menu d'installazione. Le varie opzioni sono "ENGLISH", "DEUTSCH", "FRANCAIS" e "ITALIANO".
• Comunicazione: il menu Comunicazione è necessario per abilitare particolari applicazioni interattive. Per ulteriori informazioni, consultare le relative note applicative. Per applicazioni isolate selezionare “OFF”.
• N. / Tipo Programma: questo sottomenu permette di impostare il numero di programmi televisivi, PAY-TV, Radio e Informazioni. Il numero massimo totale di programmi è 125.
• Installazione Programma: Nel sottomenu Installazione Programma, è possibile impostare vari parametri dei programmi.
• Configurazione: Nel menu Configurazione, è possibile configurare numerosi parametri e funzionalità del televisore.
• Installazione orologio: Da questa voce di menu è possibile accedere al menu Installazione Orologio.

Installazione Programma

Nel sottomenu Installazione Programma, è possibile impostare vari parametri dei programmi. Con tale menu aperto, tutte le protezioni risultano disabilitate.

Installazione Programma

N. Programma

Ingresso

Sistema

Frequenza

Nom Progr.

Memorizza

Sintonia Fine

Muto

Lingua Televideo

Protezione

- N. / Tipo Programma: il tipo di programma può essere selezionato con i tasti cursore sinistra/destra. Tali pulsanti permetteranno di alternare fra i vari tipi disponibili: "TV", "INFO", "PAYTV" e "RADIO".

Se il numero di programma per un particolare tipo è 0, il tipo corrispondente non verrà visualizzato. Per visualizzare il numero di programma per uno dei tipi suddetti inserire sempre due cifre, ad esempio digitare “01” per TV1 oppure digitare “1” e premere i pulsanti su/giù.

- Ingresso: il menu "Ingresso" permette di selezionare la sorgente d'ingresso desiderata da assegnare ad un programma. I possibili valori sono Sintonizzatore, AV1, AV2, AV2YC, RADIO, VGA e DVI. Alcune sorgenti d'ingresso possono non essere disponibili su alcuni tipi di apparecchi (vedere la seguente tabella).

Nota: Utilizzando un dispositivo di tipo SmartCard XPress Box, questo viene normalmente collegato alla presa Scart1.

• Frequenza: è possibile inserire le cifre corrispondenti ad una frequenza in MHz. Il tasto cursore "destra" avvia una sequenza di ricerca automatica. Durante l'inserimento dei valori di frequenza, le cifre non ancora inserite verranno visualizzate come "-". Inserire "0" per i valori di frequenza inferiori a 100 MHz.
• Nome Progr.: questa voce di menu permette di associare una etichetta/nome a ciascun programma.

o Premendo i pulsanti sinistra/destra è possibile entrare ed uscire nel campo etichetta.
o Premendo i pulsanti su/giù è possibile inserire dei caratteri alfanumerici.
o Premendo M (pulsante Menu) è possibile uscire dal sottomenu Nome Programma.

• Memorizza: permette di memorizzare le informazioni del programma corrente dopo la pressione dei pulsanti sinistra/destra. Premere il pulsante Menu per uscire senza memorizzare.
• Sintonia fine: utilizzando i pulsanti di comando “controllo sinistra/destra” viene attivata la funzione di sintonia fine.
• Muto: questa voce di menu permette di abilitare/disabilitare immagine e suono per un particolare canale.

o NESSUNO: immagini e suono sono normalmente abilitati
o VIDEO: la visualizzazione di immagini è disabilitata per questo canale (es.: canale radio)
o AUDIO: la riproduzione di suoni è disabilitata per questo canale (es.: canale informazioni)

- Lingua Televideo: questa voce di menu permette di selezionare il set di caratteri desiderato per il Televideo da utilizzare per il canale selezionato. Con i tasti cursore sinistra/destra è possibile selezionare una lettera corrispondente ad un particolare set di caratteri per la lingua.

o “WEST EU”: opzione per set Pan Europeo (Latino) / Ovest
- “EAST EU”: opzione per set Pan Europeo (Latino) / Ovest
○ “GREEK”: Greco
○ “CYRILLIC”: Cirillico

- Protezione: questa voce di menu permette di indicare se il programma selezionato ha o meno una protezione. Con i tasti cursore sinistra/destra è possibile attivare/disattivare la protezione alternando tra le opzioni "SI" e "NO".

Configurazione

Nel menu Configurazione, è possibile configurare numerosi parametri e funzionalità del televisore.

Configurazione

Accensione / OSD

Immagine / Suono

Sicurezza

Controllo

• Accensione /OSD: In questo sottomenu è possibile selezionare la modalità di funzionamento del televisore dopo l'accensione e la modalità di funzionamento del menu di Visualizzazione su schermo (On Screen Display).

• Immagine/Suono: Mediante questo sottomenu è possibile impostare sul televisore le modalità di visualizzazione immagini e di riproduzione del suono.

• Sicurezza: Mediante questo sottomenu è possibile configurare vari parametri relativi alla sicurezza del televisore.

• Controllo: Mediante questo sottomenu è possibile configurare varie impostazioni di controllo del televisore.

Accensione / OSD

In questo sottomenu è possibile selezionare la modalità di funzionamento del televisore dopo l'accensione e la modalità di funzionamento del menu di Visualizzazione su schermo (On Screen Display).

Accensione / OSD

Messaggio Di Benvenuto Programma Accensione Volume All'accensione Switch On Pic Fmt Accensione Indicatore Di Volume Display Programma Digit Timeout

• Messaggio di Benvenuto: premere i tasti cursore sinistra/destra per visualizzare il menu di inserimento del messaggio di benvenuto:
  o Messaggio di Benvenuto
  ○ Linea 1
  o Linea 2
  o Cancella
  Con le frecce su/giù è possibile selezionare i caratteri del messaggio.

- Programma Accensione: questa voce imposta il programma TV all'accensione.

• Volume all'accensione: questa voce imposta il volume del televisore all'accensione. Utilizzare i tasti cursore sinistra/destra per la regolazione.
• Switch On Pic Fmt: questa voce imposta il formato dell'immagine TV all'accensione. Utilizzare i tasti cursore sinistra/destra per la regolazione.

• Accensione: la funzione del menu Accensione definisce il comportamento del televisore al collegamento del circuito di alimentazione CA. Gli stati validi sono "FISSO ON", "ULTIMO STATO" e "PREACCENSIONE"

• Quando è selezionato lo stato “FISSO ON”, è possibile spegnere il televisore solo tramite il pulsante di accensione principale o tramite un telecomando di configurazione oppure tramite la funzione ESP (Energy Saving Programmability = Programmazione per il risparmio energetico con controllo del tempo massimo di visualizzazione continua consentito dal sistema di controllo).

• Quando è selezionato lo stato “ULTIMO STATO” il televisore passa allo stato precedente, acceso (ON) oppure in preaccensione.
• Quando è selezionato lo stato “PREACCENSIONE”, il televisore si accende sempre in modalità preaccensione.

- Indicatore di Volume : per visualizzare l'indicatore di volume durante la regolazione, selezionare "SÌ". Per nasconderlo, selezionare "NO".

• Display Programma: le opzioni per Display Programma sono: Numero, Nom Progr., Tutto, Nessuno.
• Digit Timeout: imposta il time-out per inserire la seconda cifra dei programmi TV con numero superiore a 10.

Impostazioni per immagine e suono

Mediante questo sottomenu è possibile impostare sul televisore le modalità di visualizzazione immagini e di riproduzione del suono.

Immagine / Suono

Luminosita

Colore

Contrasto

Nitidezza

Tinta

Active Control

Toni Alti

Toni Bassi

Bilanciamento

AVL

• Luminosità: con questa opzione si modifica la luminosità dell'immagine.
• Colore: con questa opzione si modifica l'intensità del colore.
• Contrasto: con questa opzione si modifica la differenza fra toni chiari e scuri.
• Nitidezza: con questa opzione si modifica la definizione dell'immagine.
• Tinta: con questa opzione si regola l'immagine per ottenere toni di pelle naturali.
• Active Control: la modalità Active Control ottimizza la qualità dell'immagine in base alla qualità della ricezione (questa opzione di menu è disponibile esclusivamente su alcuni modelli di televisori LCD).
• Toni alti/bassi: con questa opzione si regola il livello degli effetti di toni alti e bassi sull'uscita audio del televisore.
• Bilanciamento: con questa opzione si bilancia l'audio fra gli altoparlanti di destra e di sinistra.
• AVL (Automatic Volume Leveller): questa opzione viene utilizzata per limitare l'aumento dell'audio, in particolare per cambiare programma o durante le pubblicità.

Impostazioni di sicurezza

Mediante questo sottomenu è possibile configurare vari parametri relativi alla sicurezza del televisore.

Sicurezza

SicurezzaBloco TastieraVideo Out Muto

- Sicurezza : la funzione di menu “SICUREZZA” consente all’utente di selezionare uno dei due stati: “ELEVATA” o “STANDARD”. L’impostazione predefinita è “STANDARD”.

• Quando l'apparecchio si trova in modalità di sicurezza Elevata, il menu Regolazioni è accessibile soltanto utilizzando un telecomando specifico di configurazione (Institutional Remote Control).

• Quando l'apparecchio si trova in modalità di sicurezza Standard, il menu Regolazioni è accessibile con un telecomando specifico di configurazione (Institutional Remote Control) oppure con un telecomando ospite utilizzando un codice d'accesso autorizzato.

• Blocco tastiera: la funzione di menu Blocco tastiera disabilita la tastiera del televisore per le regolazioni di programma e volume.

• Video Out Muto: questa opzione consente di disabilitare le uscite video del televisore, per evitare copie non autorizzate dei video.

Impostazioni di controllo

Mediante questo sottomenu è possibile configurare varie impostazioni di controllo del televisore.

Controllo

ESP

Audio / Video Muto

Sintonizzazione Per Passaggi

Auto Scart

Sempre RGB

Volume Min

Volume Max

Volume Audio Out

• ESP: la modalità ESP (Energy Saving Programmability) = Programmazione per il risparmio energetico) con controllo del tempo massimo di visualizzazione continua consentito dal sistema di controllo. La funzione di menu ESP viene visualizzata come "ESP" e i valori validi sono 00 - 99 (in ore). 00 significa OFF.
• Audio/Video Muto: la funzione di menu Audio/Video Muto stabilisce se il video deve essere oscurato e l'audio disabilitato qualora il canale correntemente selezionato sia privo di segnale.
• Sintonizzazione per passaggi: selezionando SÌ, i programmi TV (da 1 a 9) vengono sintonizzati immediatamente premendo un tasto. Selezionando NO, la sintonizzazione viene eseguita solo quando la lineetta scompare.
• Auto Scart: abilita / disabilita il passaggio automatico alla sorgente esterna SCART.
• Sempre RGB: questa opzione consente di abilitare o disabilitare la modalità RGB sui connettori AV.
• Volume Min: questa opzione imposta il limite del volume minimo consentito per il televisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.
• Volume Max: questa opzione imposta il limite del volume massimo consentito per il televisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.
• Volume Audio Out: imposta il volume dell'uscita audio esterna (ad es. per l'altoparlante nella stanza da bagno). Questa regolazione di volume è indipendente dal livello di volume dell'altoparlante principale. (questa opzione di menu è disponibile esclusivamente su alcuni modelli di televisori LCD).

Installazione orologio

Da questa voce di menu è possibile accedere al menu Installazione Orologio.

Installazione Orologio

Display Standby

Display On

Regolazione Orario

Scarico Ora Da Televideo

Scarico Programma

Correzione Orario

Volume Suoneria

• Display Standby: tramite questa voce di menu è possibile impostare l'intensità del display dell'orologio sul televisore in modalità preaccensione.
• Display On: tramite questa voce di menu è possibile impostare l'intensità dell'orologio sul televisore acceso (modalità ON).
• Regolazione Orario: tramite questa voce di menu è possibile impostare l'orario dell'orologio.
• Scarico Ora Da Televideo: tramite questa voce di menu è possibile attivare o disattivare la funzione di scarico automatico dell'orario tramite il televideo.
• Scarico Programma: tramite questa voce di menu è possibile selezionare il canale da cui impostare l'orario corretto tramite il televideo.
• Correzione Orario: tramite questa voce di menu è possibile selezionare la correzione per l'orario ricevuto tramite il canale del televideo in modo da ottenere l'ora locale.
• Volume Suoneria: questa voce imposta il volume della suoneria del televisore. Utilizzare i tasti cursore sinistra/destra per la regolazione.

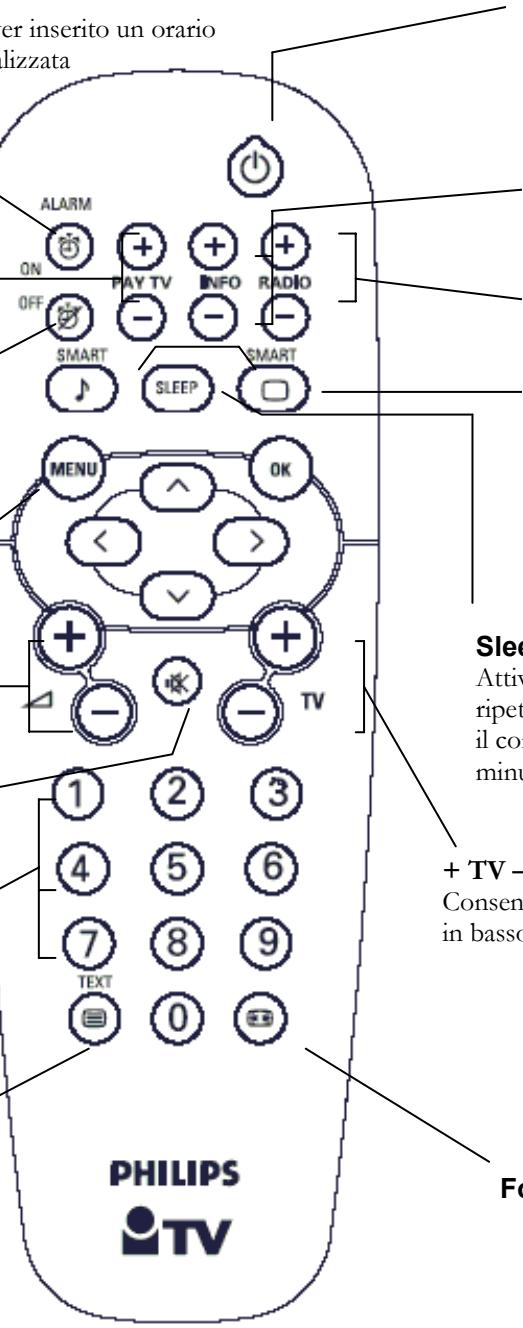

Pulsanti del telecomando

Alarm On (per apparecchi con la visualizzazione dell'orologio)

Attiva l'allarme di sveglia. Dopo aver inserito un orario valido (da 0:00 a 23:59), verrà visualizzata

l'icona dell'allarme di sveglia sul display dell'orologio.

+ Pay TV -

Consente di spostarsi in alto o in basso sui canali della Pay TV.

Alarm Off (per apparecchi con la visualizzazione dell'orologio)

Disattiva l'allarme di sveglia. L'icona di allarme di sveglia sul display dell'orologio scompare.

Menu

Consente di richiamare o uscire dai menu

+ Vol -

Consente di regolare il volume.

Muto

Disabilita l'audio o lo ripristina.

Tasti numerici 0/9

Per selezionare un canale TV. Per un numero a due cifre, inserire la seconda cifra prima che compaia la lineetta.

Televideo

er inserito un orario lizzata ALARM ON OFF PAY TV INFO RADIO SMART SMART SLEEP MENU OK < > + - TV 1 2 3 4 5 6 7 8 9 TEXT 0 PHILIPS TV Slee Attiv ripet il con minu + TV - Consen in basso Fo

Standby

Premere questo pulsante per spegnere il televisore.

+ Info -

Consente di spostarsi in alto o in basso sui canali di informazioni.

+ Radio -

Consente di spostarsi in alto o in basso sui canali radio.

Tasti Smart:

Consentono la selezione delle impostazioni predefinite per immagini e suono.

Sleep

Attiva il timer sleep. Premere ripetutamente per aumentare il contatore ad intervalli di 15 minuti.

+ TV – Selezione canali

Consente di spostarsi in alto o in basso sui canali TV.

Formati 16:9

Televideo

Il televideo è un sistema informativo diffuso da alcuni canali consultabile come un giornale. Inoltre, offre l'accesso ai sottotitoli per spettatori con problemi di udito o per coloro che non conoscono la lingua in cui è trasmesso il programma (reti via cavo, canali via satellite, ecc.).

ALARM ON OFF PAY TV INFO RADIO SMART SMART SLEEP MENU OK < > + - TV 1 2 3 4 5 6 7 8 9 TEXT 0 PHILIPS TV

Press:

Per abilitare o disabilitare il televideo

In modalità televideo, premere:

Per passare ad un numero di pagina (a 3 cifre)

Per passare alla pagina precedente /successiva

Per passare alla pagina precedente /successiva

Accesso diretto ai numeri di pagina a colori indicati in basso sullo schermo

Formati 16:9

Le immagini ricevute possono essere trasmesse in formato 16:9 (wide screen) o in formato 4:3 (schermo convenzionale). Talvolta le immagini a 16:9 hanno una banda nera nella parte superiore e inferiore dello schermo (formato letterbox). Questa funzione consente di ottimizzare l'immagine visualizzata a schermo.

Utilizzo dei vari formati

Utilizzare il pulsante Formati 16:9 del telecomando per selezionare le varie modalità: Auto Format, 4:3, Zoom 14:9, Zoom 16:9, Zoom con sottotitoli, Super wide e Wide screen.

4:3

L'immagine viene riprodotta in formato 4:3 con una banda nera visualizzata su entrambi i lati dell'immagine.

Zoom 14:9

L'immagine viene ampliata in formato 14:9; rimane una banda nera sottile su entrambi i lati dell'immagine.

L'immagine viene ampliata in formato 16:9. Si consiglia l'uso di questa modalità per visualizzare immagini con bande nere sulla parte inferiore e superiore (formato letterbox).

Zoom con sottotitoli

Questa modalità viene utilizzata per visualizzare immagini 4:3 a tutto schermo, lasciando visibili i sottotitoli.

Super Wide

Questa modalità viene utilizzata per visualizzare immagini 4:3 a tutto schermo, ampliando l'immagine lateralmente.

Widescreen

Questa modalità ripristina le proporzioni corrette delle immagini trasmesse in 16:9 utilizzando la visualizzazione a tutto schermo.

Fullscreen

In questa modalità le immagini vengono visualizzate a tutto schermo.

Auto Format

Questo televisore è dotato di impostazione automatica per selezionare il formato corretto dello schermo, quando i relativi segnali specifici vengono trasmessi con i programmi.

Controllo del livello di carica delle pile

Premere il pulsante

per circa 5 secondi. Compare il seguente messaggio:

SERVICE

1 REMOTE BATTERY OK

Se viene visualizzata la parola “SCARSO” anziché “OK”, le pile sono scariche e devono essere sostituite.

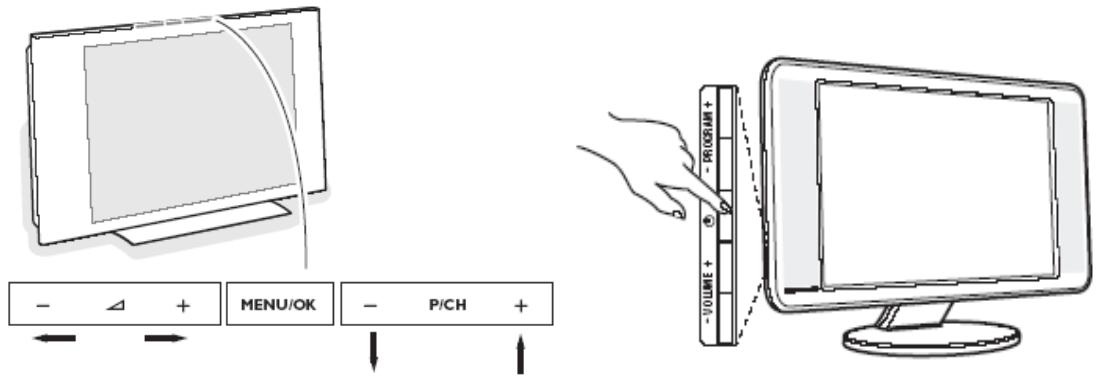

Pulsanti sul televisore

In caso di perdita o rottura del telecomando, rimane possibile modificare alcune delle impostazioni di base utilizzando i tasti posti in alto o di lato sul televisore.

• il pulsante – Vol + per regolare il volume;
• il pulsante – P/CH+ per selezionare i canali o la sorgente TV.

Premere il pulsante MENU/OK per richiamare il menu principale senza il telecomando (questo tasto non è disponibile su tutti i modelli). Utilizzare:

• il pulsante – Vol + e il pulsante – P/CH+ per selezionare le voci di menu nelle direzioni indicate;
• il pulsante MENU/OK per chiudere il menu

Collegamento del televisore

Questa sezione fornisce informazioni su come collegare i vari modelli di televisori LCD. Fare riferimento alla dimensione dello schermo relativa al proprio televisore.

15" LCD TVs

Connettori per televisori LCD 15"

1. Prese per antenne TV e radio
2. Connettore EXT1
3. Ingresso VGA per collegamento ad un computer
4. Connettori IO laterali – Cuffie, ingesso audio, ingresso video, S-Video e ingresso audio PC.
5. Connettore di ingresso a 12 VCC
6. Connettore dati 2 (RJ45) – per collegamenti interattivi
7. Connettore dati 1 (RJ12) – per collegamenti interattivi

20" LCD TVs

Connettori per televisori LCD 20"

1. Prese per antenne TV e radio
2. Connettore EXT1
3. Connettori IO laterali – Cuffie, ingesso audio, ingresso video e S-Video
4. Connettore dati 2 (RJ45) – per collegamenti interattivi
5. Connettore dati 1 (RJ12) – per collegamenti interattivi

23" & 26" LCD TVs

Connettori per televisori LCD 23" e 26"

1. Prese per antenne TV e radio
2. Connettori EXT1 e EXT2
3. Uscita audio per il collegamento di un amplificatore
4. Ingresso VGA, DVI e audio per il collegamento ad un computer
5. Altoparlante esterno per la stanza da bagno
6. Connettore dati 2 (RJ45) – per collegamenti interattivi
7. Connettore dati 1 (RJ12) – per collegamenti interattivi

Connettori per televisori LCD 30"

1. Connettori IO laterali – Cuffie, ingesso audio, ingresso video e S-Video
2. Connettore dati 1 (RJ12) – per collegamenti interattivi
3. Connettore dati 2 (RJ45) – per collegamenti interattivi
4. Connettore di ingresso a 12 VCC
5. Ingresso VGA e audio per collegamento ad un computer
6. Uscita audio per il collegamento di un amplificatore
7. Connettori EXT1 e EXT2
8. Presa per antenna TV

42" TVs

Connettori per televisori LCD 42"

1. Connettore dati 1 (RJ12) – per collegamenti interattivi
2. Connettore dati 2 (RJ45) – per collegamenti interattivi
3. Connettore di ingresso a 12 VCC
4. Ingresso VGA e audio per collegamento ad un computer
5. Uscita audio per il collegamento di un amplificatore
6. Connettori EXT1 e EXT2
7. Presa per antenna TV

Cuide la pantalla
