PANDUAN PENGGUNA ATNQ48GMLE7 LG

Bacalah panduan ini dengan saksama sebelum mengoperasikan unit, dan simpanlah untuk rujukan di kemudian hari.

Ceiling Cassette

ATNQ24GPLE7

ATNQ30LNLE7

I.15.LEI8.02016.0319 I.

ATNQ36GNLE7 ATNQ48GMLE7ATNQ18GPLE7

5.LEI2.02225.0519

I.15.LEI7.01614.0319

TIPS UNTUK MENGHEMAT LISTRIK

Berikut beberapa tips yang akan menghemat daya saat menggunakan AC. Anda dapat menggunakan AC dengan mengikuti petunjuk di bawah ini supaya lebih efisien:

• Jangan mendinginkan ruangan secara berlebihan. Ini dapat membahayakan kesehatan dan boros listrik.
• Halangi sinar matahari dengan tirai atau gorden ketika Anda mengoperasikan AC.
• Tutup pintu dan jendela dengan rapat ketika Anda mengoperasikan AC.
• Setel arah aliran udara secara vertikal atau horizontal untuk mensirkulasi udara dalam ruangan.
• Tambah kecepatan kipas untuk mendinginkan atau menghangatkan udara dalam-ruangan dengan cepat dalam waktu singkat.
• Buka jendela sesekali untuk ventilasi karena kualitas udara di dalam ruangan dapat memburuk jika AC digunakan selama berjam-jam.
• Bersihkan filter udara setiap 2 minggu. Debu dan kotoran yang terkumpul di dalam filter dapat menyumbat aliran udara atau melemahkan fungsi pendinginan/ Pengatur kelembapan.

Untuk data Anda

Staples tanda terima ke halaman ini apabila suatu saat Anda memerlukan bukti tanggal pembelian atau jika ada masalah dengan garansi. Tulis nomor model dan nomor seri di sini:

Nomor model :

Nomor seri :

Anda dapat menemukan keduanya di label di setiap sisi dari unit.

Nama dealer :

Tanggal pembelian :

PETUNJUK KESELAMATAN PENTING

BACA SEMUA PETUNJUK SEBELUM MENGGUNAKAN PERANGKAT.

Selalu patuhi tindakan pencegahan berikut ini untuk menghindari situasi berbahaya dan memastikan produk Anda bekerja dengan baik

PERINGATAN

Mengabaikan arahan dapat mengakibatkan cedera serius atau kematian

HATI-HATI

Mengabaikan arahan dapat mengakibatkan cedera ringan atau kerusakan pada produk

PERINGATAN

• Pemasangan atau perbaikan yang dilakukan oleh orang yang tidak berpengalaman dapat menimbulkan bahaya bagi diri Anda dan orang lain.
• Pemasangan HARUS mematuhi aturan gedung setempat. Jika tidak ada peraturan setempat, ikuti Peraturan Listrik Nasional NFPA 70/ANSI C1-1003, Kode Listrik Kanada Bagian 1 CSA C.22.1. atau kondisi saat ini.
• Informasi yang dimuat di dalam panduan ini dimaksudkan untuk digunakan oleh teknisi servis yang berpengalaman dan sudah akrab dengan prosedur keselamatan dan orang tersebut juga harus dilengkapi dengan alat yang tepat dan instrumen tes.
• Kurang teliti dalam membaca dan mengikuti semua petunjuk di dalam panduan ini dapat menyebabkan kerusakan perlengkapan, kerusakan properti, cedera badan dan/atau kematian.

Pemasangan

• Jangan menggunakan sekering yang rusak atau di dengan rating rendah. Gunakan perangkat ini dengan sirkuit yang khusus. Berisiko kebakaran atau kejutan listrik.
• Untuk pekerjaan listrik, hubungi dealer, penjual, tukang listrik berpengalaman, atau Pusat Servis Resmi. Jangan membongkar atau memperbaiki produk. Berisiko kebakaran atau kejutan listrik.
• Selalu pasang arde ke produk. Berisiko kebakaran atau kejutan listrik.
• Pasang panel dan penutup kotak kontrol dengan kencang. Berisiko kebakaran atau kejutan listrik.
• Selalu pasang sirkuit dan sekering yang khusus. Pengkabelan atau pemasangan yang tidak tepat dapat menyebabkan kebakaran atau kejutan listrik
• Gunakan sekering dengan rating yang sesuai. Berisiko kebakaran atau kejutan listrik.
• Jangan mengganti atau memanjangkan kabel listrik. Berisiko kebakaran atau kejutan listrik.
• Jangan melakukan sendiri (oleh pelanggan) pemasangan, pembongkaran, atau pemasangan ulang unit. Berisiko kebakaran, kejutan listrik, meledak, atau cedera.
• Hati-hati saat membuka kemasan dan memasang produk. Tepi yang tajam dapat menyebabkan cedera. Berhati-hatilah dengan bagian tepi casing serta sirip-sirip kondensor dan evaporator.
• Untuk pemasangan, selalu hubungi dealer atau Pusat Servis Resmi. Berisiko kebakaran, kejutan listrik, meledak, atau cedera.

• Jangan memasang produk pada penyangga yang rusak. Tindakan ini dapat menyebabkan cedera, kecelakaan, atau kerusakan produk.

• Pastikan area pemasangan tidak rusak karena termakan usia. Jika bagian bawah roboh, AC dapat jatuh sehingga menyebabkan kerusakan properti, kerusakan produk, dan cedera badan.

• Jangan biarkan AC bekerja dalam waktu lama jika tingkat kelembapan sangat tinggi dan jika pintu atau jendela dalam keadaan terbuka. Kelembapan dapat menghasilkan embun dan membasahi atau merusak perabotan.

Pengoperasian

• Berhati-hatilah jangan sampai kabel listrik tertarik atau rusak selama pengoperasian. Berisiko kebakaran atau kejutan listrik.
• Jangan menempatkan apa pun di atas kabel listrik. Berisiko kebakaran atau kejutan listrik.
• Jangan mencolokkan atau mencabut steker listrik selama pengoperasian. Berisiko kebakaran atau kejutan listrik.
• Jangan menyentuh (mengoperasikan) produk dengan tangan basah. Berisiko kebakaran atau kejutan listrik.
• Jangan menempatkan pemanas atau perangkat lain di dekat kabel listrik. Terdapat risiko kebakaran dan kejutan listrik.
• Jangan sampai air mengenai bagian listrik. Berisiko kebakaran, kerusakan produk, atau kejutan listrik.
• Jangan menyimpan atau menggunakan gas atau bahan yang mudah terbakar di dekat produk. Berisiko kebakaran atau kerusakan produk.
• Jangan menggunakan produk di tempat yang tertutup rapat dalam waktu yang lama. Dapat terjadi kekurangan oksigen.
• Jika terjadi kebocoran gas yang mudah terbakar, matikan aliran gas dan buka jendela untuk ventilasi sebelum menghidupkan produk. Jangan menggunakan telepon atau menggunakan sakelar untuk menghidupkan atau mematikan unit. Terdapat risiko ledakan atau kebakaran
• Apabila muncul suara aneh, bau atau asap dari produk. Matikan sekering atau cabut kabel listrik. Terdapat risiko kebakaran atau kejutan listrik.
• Hentikan pengoperasian dan tutup jendela saat terjadi badai atau topan. Bila memungkinkan, lepas produk dari jendela sebelum topan datang. Berisiko kerusakan properti, kerusakan produk, atau kejutan listrik.
• Jangan buka kisi-kisi lubang udara masuk selama pengoperasian. (Jika unit dilengkapi filter elektrostatis, jangan sentuh bagian tersebut.) Terdapat risiko cedera badan, kejutan listrik, atau kerusakan produk.
• Jika produk terendam (kebanjiran atau tenggelam), hubungi Pusat Servis Resmi. Berisiko kebakaran atau kejutan listrik.
• Berhati-hatilah jangan sampai air masuk ke dalam produk. Berisiko kebakaran, kejutan listrik atau kerusakan produk.
• Berikan ventilasi ke produk sepanjang waktu ketika dioperasikan di tempat yang sama dengan kompor dll. Terdapat risiko kebakaran atau kejutan listrik
• Matikan aliran listrik saat membersihkan atau memelihara produk. Terdapat risiko kejutan listrik.
• Jika produk tidak akan digunakan untuk waktu yang lama, copot kabel listrik atau matikan sekeringnya. Terdapat risiko malfungsi atau kerusakan produk, atau operasional yang tidak dikehendaki.
• Hati-hati dan pastikan tidak ada seorang pun yang menginjak atau jatuh menimpa unit luar- ruangan. Ini dapat menyebabkan cedera badan dan kerusakan mesin.

HATI-HATI

Pemasangan

• Selalu periksa kebocoran gas (refrigeran) setelah pemasangan atau perbaikan produk. Kadar refrigeran yang rendah dapat merusak produk.
• Pasang pipa pembuangan untuk memastikan bahwa air telah disalurkan dengan benar. Sambungan yang buruk dapat menyebabkan kebocoran air.
• Usahakan produk tetap rata saat dipasang. Untuk menghindari getaran atau kebocoran air.
• Jangan memasang produk di tempat di mana derau atau udara panas dari unit luar-ruangan dapat mengganggu lingkungan sekitar. Hal ini dapat menjadi masalah bagi tetangga Anda.
• Mintalah dua orang atau lebih untuk mengangkat dan memindahkan produk. Hindari cedera fisik.
• Jangan memasang produk jika ada kemungkinan terpapar ke angin laut (hembusan garam) secara langsung. Produk dapat mengalami korosi. Korosi, terutama pada sirip kondensor dan evaporator, dapat menyebabkan malfungsi produk atau pengoperasian yang tidak efisien.

Pengoperasian

• Jangan memaparkan kulit secara langsung ke udara dingin dalam jangka waktu lama. (Jangan duduk di depan aliran angin.) Ini dapat mengganggu kesehatan Anda.
• Jangan menggunakan produk untuk tujuan tertentu, seperti mengawetkan makanan, karya seni, dll. Ini adalah AC konsumen, bukan sistem pendingin presisi. Berisiko kerusakan atau kehilangan properti.
• Jangan menghalangi aliran udara masuk atau keluar. Hal ini dapat menyebabkan kerusakan produk.
• Gunakan kain lembut untuk membersihkan. Jangan gunakan deterjen keras, pelarut, dll. Terdapat risiko kebakaran, kejutan listrik, atau kerusakan bagian produk yang terbuat dari plastik.
• Jangan menyentuh bagian produk yang terbuat dari logam saat melepas filter udara. Bagian tersebut sangat tajam! Terdapat risiko cedera badan.
• Jangan menginjak atau meletakkan apa pun di atas produk. (unit luar-ruangan) Terdapat risiko cedera badan dan kerusakan produk.
• Selalu pasang filter dengan kencang. Bersihkan filter setiap dua minggu, atau lebih sering bila perlu. Filter yang kotor dapat mengurangi efisiensi AC dan dapat menyebabkan AC tidak bekerja atau rusak.
• Jangan memasukkan tangan atau benda lain ke dalam lubang udara masuk atau keluar ketika produk sedang bekerja. Ada benda tajam bergerak yang dapat menimbulkan luka.
• Jangan meminum air yang keluar dari produk. Air ini tidak sehat dan dapat menyebabkan sakit yang serius.
• Gunakan bangku atau tangga yang kokoh saat membersihkan atau memelihara produk. Berhati-hatilah dan hindari jangan sampai terjadi cedera badan.
• Gantilah semua baterai di remote control dengan yang baru dengan tipe yang sama. Jangan mencampur baterai lama dan baru atau baterai dari tipe yang berbeda. Terdapat risiko ledakan atau kebakaran.
• Jangan mengisi ulang atau membongkar baterai. Jangan melempar baterai ke nyala api. Baterai dapat terbakar atau meledak.
• Apabila cairan dari baterai mengenai kulit atau pakaian, cucilah dengan air bersih. Jangan gunakan remote apabila baterai bocor. Bahan kimia di dalam baterai dapat menimbulkan sensasi terbakar atau menyebabkan bahaya kesehatan lainnya.
• Jika Anda menelan cairan dari baterai, sikat gigi Anda dan kunjungi dokter. Jangan gunakan remote apabila baterai bocor. Bahan kimia di dalam baterai dapat menimbulkan sensasi terbakar atau menyebabkan bahaya kesehatan lainnya.

DAFTAR ISI

2 TIPS UNTUK MENGHEMAT LISTRIK

3 PETUNJUK KESELAMATAN PENTING

7 SEBELUM MENGGUNAKAN

7 Persiapan pengoperasian

7 Penggunaan

7 Pembersihan dan pemeliharaan

7 Layanan

8 PENGENALAN PRODUK

8 Nama dan fungsi setiap komponen

9 Lampu indikasi Pengoperasian

10 Remote Control Nirkabel

12 PETUNJUK PENGOPERASIAN

12 Cara memasang Baterai

12 Perawatan Remote Control Nirkabel

13 PETUNJUK PEMASANGAN

13 Pengaturan Installer - Penetapan Pengaturan Kontrol Pusat

13 Pengaturan Installer - Memeriksa Tetapan Kontrol Pusat

14 PETUNJUK BAGI PENGGUNA

14 Mode Pendinginan - Pengoperasian Standar

14 Mode Pendinginan - Pendinginan Kuat

15 Mode Pengoperasian Otomatis

18 Pengaturan Suhu/Pemeriksaan Suhu Ruangan

19 Pengaturan aliran udara

19 Pengalihan Celsius/Fahrenheit

20 Kontrol sudut bilah satuan

21 Timer

22 Sub fungsi

22 Tombol Penjernihan Udara (Opsional)

22 Indikator Cerdas (Kualitas Udara) Pengaturan Selalu Aktif (Opsional)

22 Remote Control Nirkabel

23 Memeriksa tingkat kualitas udara selama operasi pemurnian udara (Opsional)

24 Cara mengatur warna tingkat kualitas udara

25 PERAWATAN DAN SERVIS

25 Unit Dalam-Ruangan

26 Filter Pemurnian (Opsional)

27 Tips pengoperasian!

28 Tips Pemecahan Masalah! Menghemat waktu dan uang!

28 Segera hubungi petugas servis dalam situasi berikut ini

SEBELUM MENGGUNAKAN

Persiapan pengoperasian

• Hubungi spesialis pemasangan untuk memasang unit.
• Gunakan sirkuit khusus.

Penggunaan

• Terpapar aliran udara secara langsung dalam waktu yang lama dapat membahayakan kesehatan. Jangan memaparkan penghuni, hewan piaraan, atau tanaman kepada aliran udara langsung dalam waktu lama.
• Karena kemungkinan ada kekurangan oksigen, berikan ventilasi ruangan ketika unit dijalankan bersama dengan kompor atau alat pemanas lainnya di dalam ruangan yang sama.
• Jangan gunakan AC ini untuk tujuan khusus yang tidak seharusnya (misalnya, menjadikannya alat pengawet barang, makanan, hewan piaraan, tanaman, dan benda seni). Penggunaan semacam itu dapat merusak item.

Pembersihan dan pemeliharaan

• Jangan menyentuh bagian produk yang terbuat dari logam saat melepas filter. Dapat terjadi cedera ketika memegang tepi logam yang tajam.
• Jangan gunakan air untuk membersihkan bagian dalam AC. Paparan ke air dapat merusak insulasi, yang selanjutnya berakibat pada sengatan listrik.
• Saat membersihkan unit, pertama-tama pastikan bahwa aliran listrik telah diputus dan sekering sudah mati. Kipas berputar dengan kecepatan tinggi saat beroperasi. Ada kemungkinan terjadi cedera apabila listrik tiba-tiba menyala saat membersihkan bagian dalam unit.

Layanan

Untuk reparasi dan perawatan, hubungi dealer servis resmi.

PENGENALAN PRODUK

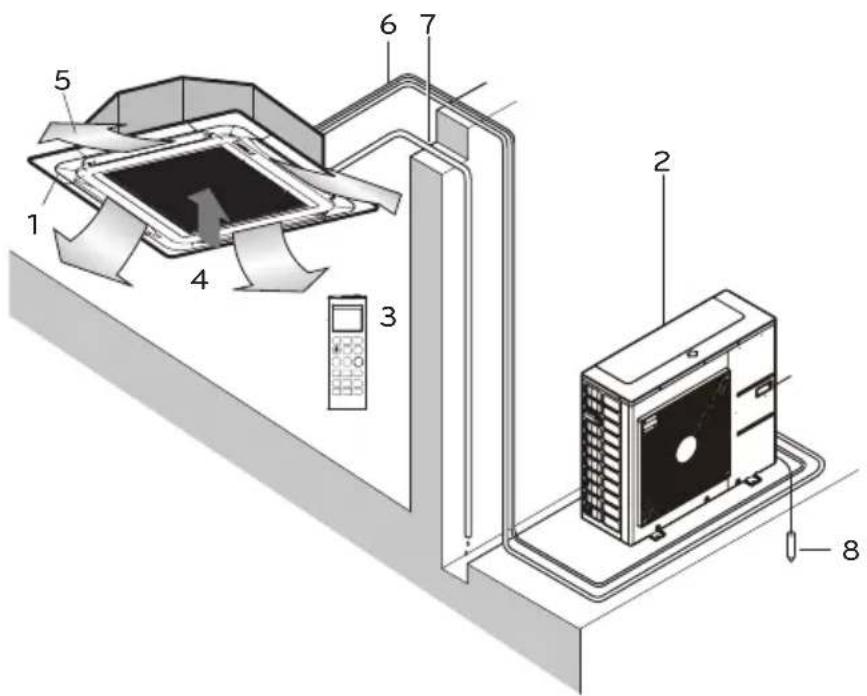

Nama dan fungsi setiap komponen

1 Unit dalam-ruangan
2 Unit luar-ruangan
3 Remote control
4 Udara masuk
5 Udara keluar
6 Pipa refrigeran, sambungan kabel listrik
7 Pipa pembuangan air
8 Kabel arde
Sambungkan ke arde unit luar-ruangan untuk mencegah kejutan listrik.

Lampu Indikator Pengoperasian

LAMPU

LAMPU OPERASI MANUAL

	Warna LampuDesk
Mode Pendinginan Hijau
Mode Pemanasan Hijau
Saatnya Membersihkan Filter saat unit Beroperasi Hijau Kekuningan
Saatnya Membersihkan Filter saat unit Tidak Beroperasi Orange
Hot Start atau Mode Pencairan sebelum memulai Mode Pemanasan Hijau
Saat perintah diterima Hijau Kekuningan

*Model Cooling Only (Khusus Pendinginan) tidak mendukung untuk pemanasan, "Hot Start" dan Model Pencairan

Remote Control Nirkabel

Pada dasarnya, AC ini dilengkapi dengan remote control nirkabel. Tetapi jika Anda ingin menggunakan remote control kabel, Anda harus membayar sendiri.

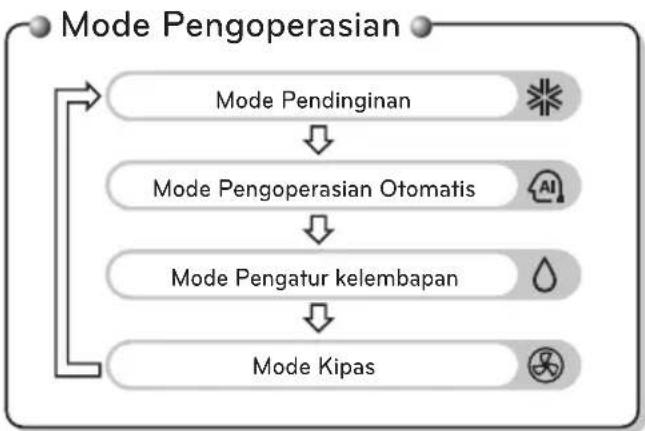

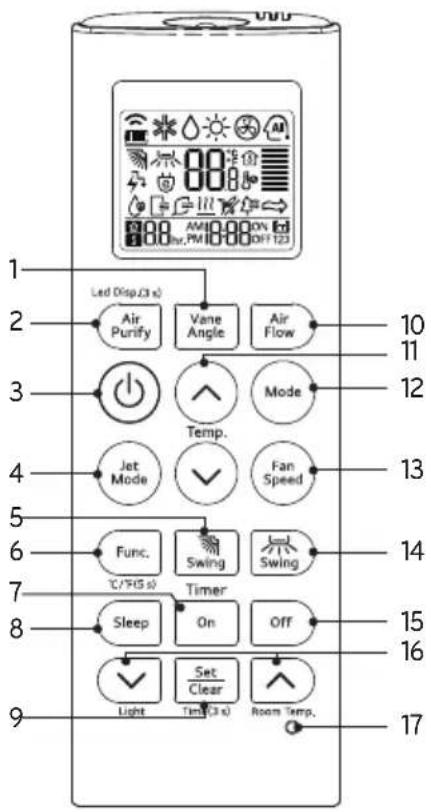

1 Tombol VANE ANGLE (arah kipas) Gunakan untuk mengatur sudut setiap bilah.
2 Tombol Penjernihan Udara (Opsional) Digunakan untuk menyalakan atau menghentikan fungsi pemurnian udara. Indikator Pintar (Kualitas udara) selalu aktif (Jika ditekan selama 3 detik)
3 Tombol ON/OFF (Hidup/Mati) Digunakan untuk menghidupkan/ mematikan unit.
4 Tombol JET COOL (pendinginan cepat) Pendinginan cepat menggunakan kipas berkecepatan sangat tinggi.
5 Tombol UP/DOWN AIRFLOW (aliran udara naik/turun) Digunakan untuk memutar atau menghentikan gerakan bilah dan mengatur aliran udara naik/turun yang diinginkan.
6 Tombol pengaturan fungsi (opsional) Digunakan untuk mengatur atau menghilangkan fungsi tambahan. Pengubahan Celsius / Fahrenheit (Jika ditekan selama 5 detik)
7 Tombol ON TIMER (Timer Aktif) Digunakan untuk mengatur waktu mulai pengoperasian.
8 Tombol SLEEP TIMER (Timer Tidur) Digunakan untuk mengatur waktu tidur pengoperasian. (Lihat pengaturan timer)
9 Tombol SET/CLEAR(Tetapkan/Hapus) Digunakan untuk SET/CLEAR(Tetapkan/Hapus) timer. Digunakan untuk menetapkan waktu saat ini (jika ditahan 3 detik).
10 Tombol Pengatur Aliran Udara (opsional) Digunakan untuk mengatur aliran udara
11 Tombol ROOM TEMPERATURE SETTING (Pengaturan Suhu Ruangan) Digunakan untuk memilih suhu ruangan.
12 Tombol OPERATION MODE SELECTION (Pemilihan Mode Pengoperasian) Digunakan untuk memilih mode pengoperasian.
13 Tombol INDOOR FAN SPEED SELECTION (Pemilihan Kecepatan Kipas Unit Dalam-Ruangan) Digunakan untuk memilih kecepatan kipas dalam empat langkah kecepatan - rendah, sedang, tinggi, dan otomatis.
14 Tombol LEFT/RIGHT AIRFLOW (aliran udara ke kiri/ke kanan, Tidak digunakan) Digunakan untuk mengatur arah aliran udara kiri/kanan (horizontal) yang diinginkan.
15 Tombol OFF TIMER (Timer Mati) Digunakan untuk mengatur waktu berhenti pengoperasian.
16 PENGATURAN WAKTU (Atas / Bawah) / tombol LAMPU / Tombol Pemeriksaan Suhu Kamar Digunakan untuk mengatur pengatur waktu. (Jika menggunakan mode pengatur waktu) Digunakan untuk mengatur kecerahan. (Jika bukan mode pengatur waktu) Digunakan untuk memeriksa suhu ruangan. (Jika bukan mode pengatur waktu)
17 Tombol RESET Digunakan untuk me-reset remote control.

! HATI-HATI

Berhati-hatilah saat menangani Remote Control

• Bertujuan agar penerima sinyal pada remote control kabel dapat beroperasi dengan benar.
• Pastikan tidak ada halangan antara remote control dan penerima sinyal.
• Jangan menjatuhkan atau melempar remote control.
• Jangan menaruh remote control di lokasi yang terpapar sinar matahari langsung, atau berada di sebelah unit pemanas, atau sumber panas lainnya.
• Halangi cahaya yang kuat ke arah penerima sinyal dengan tirai atau dll. yang dapat mencegah pengoperasian normal. (Contoh: mulai cepat elektronik, ELBA, inverter jenis lampu fluoresens)

! CATATA N

• Remote kontrol nirkabel tidak beroperasi mode swirl.
• Produk yang sebenarnya dapat berbeda dari isi tersebut di atas, tergantung pada jenis dan model.

PETUNJUK PENGOPERASIAN

Cara memasang Baterai

Geser penutup baterai sesuai arah tanda panah.

Pasang baterai baru dan pastikan kutub (+) dan (-) pada baterai terpasang dengan benar.

Pasang kembali penutup dengan menggeser ke posisinya semula.

• Selalu gunakan/ganti kedua baterai dengan jenis yang sama.
• Jika sistem akan tidak digunakan dalam waktu lama, keluarkan baterai untuk memperpanjang masa pakainya.
• Jika layar tampilan pada remote control mulai redup, ganti kedua baterai.

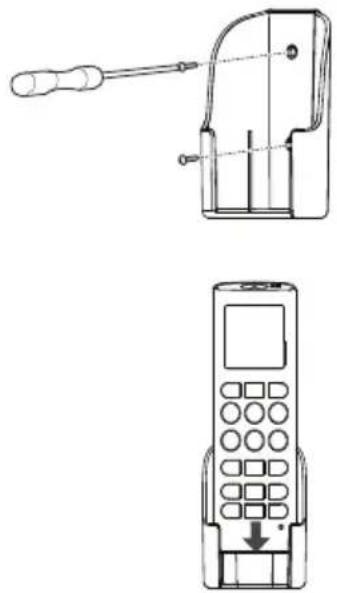

Perawatan Remote Control Nirkabel

Pilih lokasi yang cocok, aman, & mudah dijangkau.

Pasang wadah remote dengan kencang di tembok dengan sekrup yang disertakan.

Masukkan remote control ke dalam wadahnya.

• Remote kontrol tidak boleh terkena sinar matahari secara langsung.
• Pemancar dan penerima sinyal harus selalu bersih untuk pancaran yang baik. Gunakan kain lembut untuk membersihkannya.
• Jika perangkat lain juga menjadi beroperasi menggunakan remote control, pindahkan perangkat lain tersebut atau hubungi tukang servis.

PETUNJUK PEMASANGAN

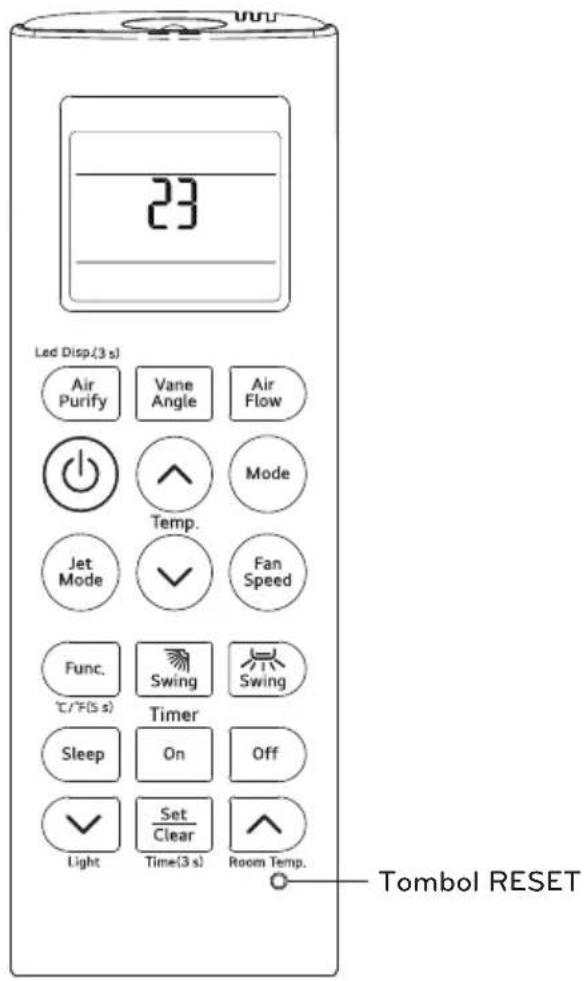

Pengaturan Installer - Penetapan Pengaturan Kontrol Pusat

1 Bersamaan dengan menekan tombol MODE, tekan tombol RESET.

2 Dengan menggunakan tombol pengaturan suhu, atur tetapan unit dalam-ruangan.

- Kisaran pengaturan : 00 \~ FF

3 Setelah menetapkan alamat, tekan tombol HIDUP/MATI ke arah unit dalam-ruangan 1 kali.

4 Unit dalam ruangan akan menampilkan tetapan yang diatur untuk menyelesaikan pengaturan alamat.

- Waktu dan metode yang ditampilkan dapat berbeda dengan tipe unit dalam-ruangan.

5 Reset remote control untuk menggunakan mode pengoperasian umum.

Pengaturan Installer - Memeriksa Tetapan Kontrol Pusat

1 Tekan tombol FUNC. dan tombol RESET secara bersamaan.

2 Tekan tombol ON/OFF ke arah unit dalam-ruangan 1 kali, dan unit dalam-ruangan akan menampilkan alamat yang diatur pada layar.

- Waktu dan metode yang ditampilkan dapat berbeda dengan tipe unit dalam-ruangan.

3 Reset remote control untuk menggunakan mode pengoperasian umum.

PETUNJUK BAGI PENGGUNA

Mode Pendinginan - Pengoperasian Standar

Mode Pendinginan - Pendinginan Kuat

1 Tekan tombol ON/OFF. Unit akan merespons dengan bunyi bip.
2 Tekan tombol MODE untuk memilih mode Cooling (Pendinginan).
3 Atur suhu yang diinginkan dengan menekan tombol TEMP. Tekan tombol ROOM TEMP untuk memeriksa suhu ruangan. Jika pengaturan yang diinginkan lebih tinggi dari suhu ruangan, udara dingin tidak akan ditiupkan. - Kisaran Pengaturan Suhu : 18\~30 °C (64\~86 °F)

1 Tekan tombol ON/OFF. Unit akan merespons dengan bunyi bip.
2 Tekan tombol MODE untuk memilih mode Cooling (Pendinginan).
3 Tekan tombol JET COOL (pendinginan cepat). Unit akan beroperasi dengan kipas kecepatan super tinggi dalam mode pendinginan.
4 Untuk membatalkan mode Pendinginan Kuat tekan JET COOL atau FAN SPEED atau TEMP. sekali lagi, dan unit akan beroperasi dengan kipas kecepatan tinggi dalam Mode Pendinginan.

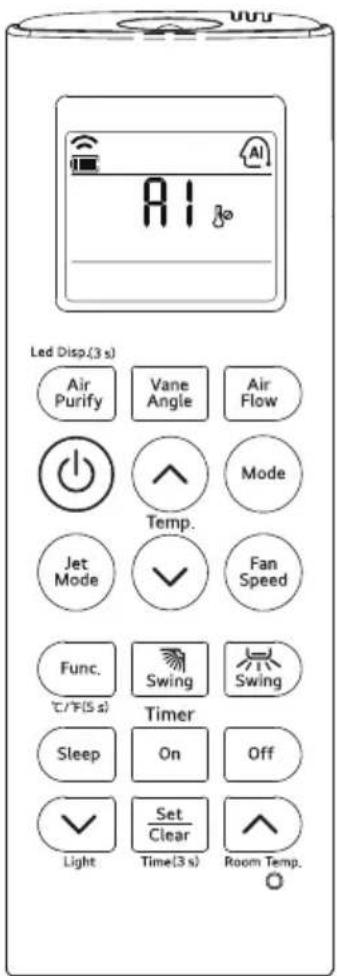

Mode Pengoperasian Otomatis

Selama Mode Pengoperasian Otomatis

- Jika sistem tidak beroperasi seperti yang diinginkan, ubah secara manual ke mode lain. Sistem tidak akan secara otomatis mengubah dari mode pendinginan ke mode pemanasan, atau dari pemanasan ke pendinginan, lalu Anda harus mengatur mode dan suhu yang diinginkan sekali lagi.

1 Tekan tombol ON/OFF. Unit akan merespons dengan bunyi bip.
2 Tekan tombol MODE untuk memilih Mode Pengoperasian Otomatis.
3 Tetapkan suhu yang diinginkan.

Suhu dan kecepatan kipas disetel secara otomatis oleh kontrol elektronik berdasarkan suhu ruangan sebenarnya. Jika Anda merasa gerah atau kedinginan, tekan tombol TEMP. (Suhu) untuk efek pendinginan atau pemanasan yang lebih. Anda tidak dapat mengubah kecepatan kipas dalam-ruangan. Kecepatan kipas telah disetel oleh aturan Mode Pengoperasian Otomatis.

- Jika Anda memilih mode dehumidifikasi dengan tombol pilihan pengoperasian, unit dalam-ruangan akan mulai menjalankan fungsi dehumidifikasi; yang secara otomatis mengatur suhu ruangan dan volume udara ke kondisi terbaik untuk dehumidifikasi berdasarkan suhu ruangan yang dirasakan. Dalam kasus seperti ini, pengaturan suhu tidak ditampilkan pada Remote Control dan Anda juga tidak dapat mengontrol suhu ruangan.

- Selama berjalannya fungsi dehumidifikasi sehat, volume udara diatur menurut algoritma yang berhubungan dengan suhu ruangan saat ini secara otomatis. dan membuat kondisi ruangan menjadi sehat dan nyaman bahkan di musim yang sangat lembab.

1 Tekan tombol ON/OFF. Unit akan merespons dengan bunyi bip.
2 Tekan tombol MODE untuk memilih mode Pengatur kelembapan.
3 Setel kecepatan kipas. Anda dapat memilih kecepatan kipas dalam empat langkah kecepatan - rendah, sedang, tinggi, dan otomatis. Setiap kali tombol ditekan, mode kecepatan kipas akan berganti.

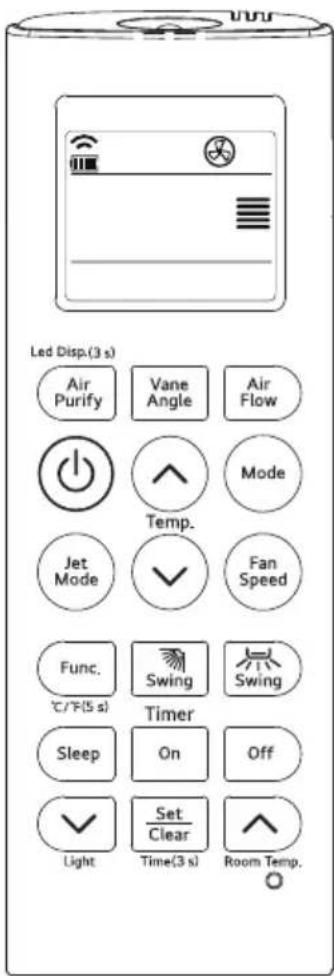

Mode Kipas

Udara Alami menurut Logika otomatis

- Untuk rasa yang lebih segar dari kecepatan kipas lainnya, tekan Kecepatan Kipas Dalam-Ruangan dan setel ke mode otomatis. Dalam mode ini, udara bertiup seperti hembusan udara alam dengan cara mengubah-ubah kecepatan kipas secara otomatis menurut logika otomatis.

Selama Mode Kipas

- Kompresor luar-ruangan tidak berfungsi. Memiliki fungsi untuk mensirkulasi udara dalam-ruangan dengan mengalirkan udara yang tidak memiliki perbedaan suhu yang cukup dengan udara dalam-ruangan.

1 Tekan tombol ON/OFF. Unit akan merespons dengan bunyi bip.
2 Tekan tombol MODE untuk memilih Mode Kipas.
3 Setel kecepatan kipas. Anda dapat memilih kecepatan kipas dalam empat langkah kecepatan - rendah, sedang, tinggi, dan otomatis. Setiap kali tombol ditekan, mode kecepatan kipas akan berganti.

Pengaturan Suhu/Pemeriksaan Suhu Ruangan

Kita dapat menyesuaikan suhu yang diinginkan dengan mudah.

- Tekan tombol untuk menyetel suhu yang diinginkan.

: Akan menurunkan suhu sebesar 1 °C atau 1 °F per sekali tekan

Suhu ruangan: Menunjukkan suhu ruangan saat ini

Suhu tetapan: Menunjukkan suhu yang ingin disetel oleh pengguna

Mode pendinginan tidak bekerja jika suhu yang diinginkan lebih tinggi dari suhu ruangan.

Turunkan suhu yang diinginkan.

Setiap kali Anda menekan tombol, suhu ruangan akan ditampilkan selama 5 detik.

Setelah 5 detik, tampilan kembali menampilkan suhu yang diinginkan.

Tergantung posisi remote control, suhu ruangan yang sebenarnya dan nilai yang ditampilkan bisa berbeda.

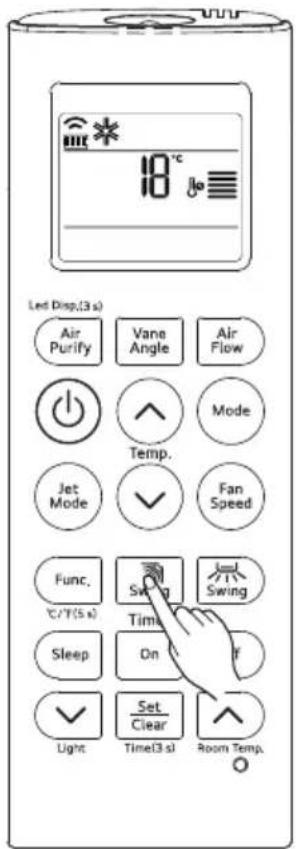

Pengaturan aliran udara

Kontrol arah aliran udara naik/turun

Aliran udara SWING (Berayun) (Naik/Turun) dapat disetel dengan remote control.

1 Tekan tombol ON/OFF untuk menghidupkan unit.
2 Tekan tombol Aliran udara SWING (Berayun) (Naik/Turun) dan bilah akan berayun ke atas dan ke bawah.

! CATATAN

- Selalu gunakan remote control untuk mengatur arah aliran udara naik/turun. Menggerakkan bilah arah aliran udara secara manual dengan tangan dapat merusak AC.

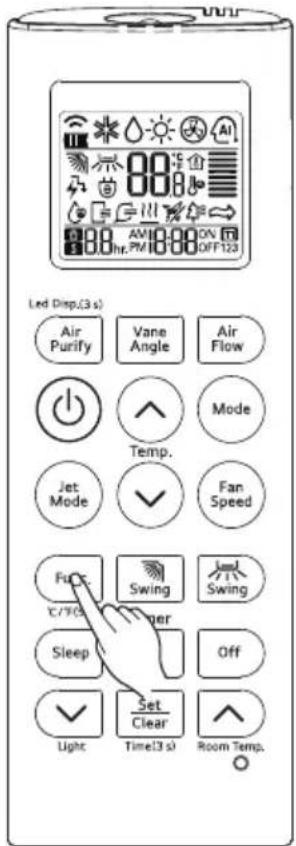

Pengalihan Celsius/Fahrenheit

• Tekan tombol Func. (5 detik) untuk mengubah dari Celsius ke Fahrenheit atau dari Fahrenheit ke Celsius.
• Setiap kali tombol TEMP. ditekan dalam mode Fahrenheit, suhu akan meningkat / menurun sebesar 1 °F.

Kontrol sudut bilah satuan

Ini adalah fungsi yang dapat mengontrol 4 sudut bilah secara individual di kelompok produk kaset 4-Arah tipe bilah.

1 Tekan tombol VANE ANGLE (Sudut bilah). Simbol kontrol sudut bilah individu akan berkedip.

- Jika Anda menekan tombol VANE ANGLE selama 3 detik pada waktu simbol berkedip, semua bilah akan ditetapkan sebagai sudut standar.

• Setiap kali tombol ditekan, maka sudut dari bilah yang dimaksudkan serta nilai yang ditetapkan untuk sudur bilah akan ditampilkan di layar.
• Jika tombol arah naik ditekan, di layar akan muncul gambar di sebelah kanan, dan sudut dapat diatur ke 1 \~ 6.

3 Tekan tombol SET/CLEAR untuk menetapkan atau membatalkan fungsi kontrol sudut bilah individu.

• Mungkin ada perbedaan antara tombol atas/bawah/ kiri/kanan pada remote control nirkabel dan arah port pembuangan angin.
• Tetapkan sudut ke nilai yang diinginkan dengan memeriksa gerakan sudut bilah.
• Fungsi kontrol bilah individu merupakan fungsi tambahan dari suatu produk, dan mungkin tidak bekerja di beberapa produk lainnya.

Timer

Menyetel Waktu Sekarang

1 Tekan tombol SET/CLEAR (Tetapkan/ Hapus) selama 3 detik.
2 Tekan tombol TIME SETTING (pengaturan waktu) hingga waktu yang diinginkan disetel.
3 Tekan Tombol SEL / CLEAR (pilih/hapus).

CATATAN

Periksa indikator A.M dan P.M.

Pengaturan Timer

1 Tekan tombol TIMER untuk mematikan atau menghidupkan timer.
2 Tekan tombol TIME SETTING (pengaturan waktu) hingga waktu yang diinginkan disetel.
3 Tekan Tombol SEL / CLEAR (pilih/hapus).

CATATAN

Pilih salah satu dari 3 jenis operasi berikut ini.

Timer Sleep Timer ON Timer OFF

Membatalkan Pengaturan Timer

• Jika Anda ingin membatalkan semua pengaturan timer, tekan tombol SET/CLEAR (Tetapkan/Hapus).
• Jika Anda ingin membatalkan masing-masing pengaturan timer, tekan tombol TIMER untuk menghidupkan atau mematikan timer tidur sesuai keinginan. Kemudian tekan tombol SET/CLEAR (tetapkan/ hapus) dengan mengarahkan remote control ke penerima sinyal. (Lampu timer pada AC dan tampilan akan mati.)

Sub fungsi

* Sub fungsi mungkin tidak berfungsi di beberapa produk.

Tombol Penjernihan Udara (Opsional)

1 Tekan tombol ⏻ untuk menyalakan unit

2 Tekan tombol Air Purify Pemurnian Udara akan dimulai saat tombol Air Purify ditekan dan berhenti saat tombol Air Purify ditekan lagi.

Hanya Pemurnian Udara

Ketika tombol Air Purify ditekan saat unit dihentikan, Air Pemurnian akan menyala secara mandiri.

Indikator Cerdas (Kualitas Udara) Pengaturan Selalu Aktif (Opsional)

Tekan tombol Air Purify selama 3 detik, tingkat kualitas udara akan selalu ditampilkan pada Indikator Pintar

Memeriksa tingkat kualitas udara selama operasi pemurnian udara (Opsional)

Tekan tombol Air Purify selama 3 detik, tingkat kualitas udara akan selalu ditampilkan pada Indikator Pintar

Global

Warna Tampilan	Tingkat Kualitas Udara	Tingkat Konsentrasi Debu (μg/m3)
		PM10 PM	2.5/1.0
Hijau Baik 54		↓	12↓
Kuning Sedang 55-154 13-35
Jingga Tidak Sehat 155-254 36-55
Merah Buruk 255		↑	56↑

China/India

Warna Tampila	Tingkat Kualitas Udara	Tingkat Konsentrasi Debu (μg/m3)
		PM10 PM	2.5/1.0
Hijau Baik		50↓ 35↓
Kuning Sedang 51-150		36-75
Jingga Tidak Sehat 151-250 76-115
Merah Buruk 251-350		116-150
Merah Jambu	Sangat Buruk	351-420	151-250
Ungu	Parah	421↑	251↑

CATATAN

• Konsentrasi debu ditampilkan dari 8 hingga 999 dengan satuan 1.
• Konsentrasi debu mengacu pada data dari produsen sensor.
• Kriteria konsentrasi debu untuk debu mikro halus ditetapkan berdasarkan kriteria yang sama dengan debu ultra halus.(Standar Perusahaan)
• Konsentrasi dan tingkat debu yang ditampilkan pada produk mungkin berbeda dari alat ukur lain atau produk lain.
• Nilai konsentrasi debu yang ditampilkan dapat berbeda satu sama lain tergantung pada perbedaan metode pengukuran debu dan juga dari kerapatan debu yang sebenarnya.
• Evaluasi konsentrasi debu dilakukan dengan uji debu standar perusahaan kami.
• Jika Anda menggunakan produk yang menghasilkan uap atau partikel halus (humidifier, peralatan memasak, semprotan, dll.), Konsentrasi debu dapat berubah.
• Konsentrasi debu dapat bervariasi tergantung pada tempat instalasi dan lingkungan sekitarnya.
• Itu juga dipengaruhi oleh sofa, tempat tidur, karpet, penyedot debu, kelembaban, asap, serangga, hewan peliharaan, dll.
• Itu dipengaruhi oleh adanya lokasi konstruksi, pinggir jalan dan pabrik.
• Konsentrasi debu dapat diukur menjadi lebih tinggi di lingkungan di mana udara eksternal masuk, seperti di dekat pintu masuk, jendela dan bukaan ventilasi.
• Ini adalah fungsi tambahan dari produk dan mungkin tidak bisa berfungsi di beberapa produk

Cara mengatur warna tingkat kualitas udara

1 Dengan tetap menekan tombol Jet Mode, tekan tombol reset

2 Dengan menggunakan tombol ⬆ or √,atur kode fungsi dan Setting nilai 'bC'.

3 Tekan tombol ⏻ ke arah unit sebanyak 1 kali. Setiap negara memiliki standar yang berbeda untuk menunjukkan kualitas udara secara keseluruhan.lihat tabel di bawah ini.

Nilai Langkah Kualitas		Udara Keseluruhan
Tipe 1(1beep)	4 Langkah(Untuk Korea)	Baik / Sedang / Tidak Sehat / Buruk
Tipe 2(2beep)	4 Langkah(Untuk Global)	Baik / Normal / Buruk / Parah
Tipe 3(3beep)	6 Langkah(UntukTiongkok)	Baik / Sedang / Tidak Sehat /Buruk / Sangat Buruk / Parah

4 Setel ulang remote kontrol untuk menggunakan mode operasi umum

PERAWATAN DAN SERVIS

Unit Dalam-Ruangan

Kisi-kisi, Casing, dan Remote Control

- Matikan sistem sebelum dibersihkan. Untuk membersihkan, usaplah dengan kain lembut yang kering. Jangan gunakan bahan pemutih atau abrasif.

CATATAN

Kabel listrik harus dicabut sebelum membersihkan unit dalam-ruangan.

Filter Udara

Filter udara di belakang unit dalam-ruangan (sisi isap) bagian depan harus diperiksa dan dibersihkan setiap 2 minggu sekali atau lebih jika perlu.

- Jangan pernah menggunakan bahan-bahan berikut ini:

Air dengan suhu di atas 40 °C.

Dapat menyebabkan deformasi dan/atau warna pudar.

Bahan yang mudah menguap.

Dapat merusak permukaan AC.

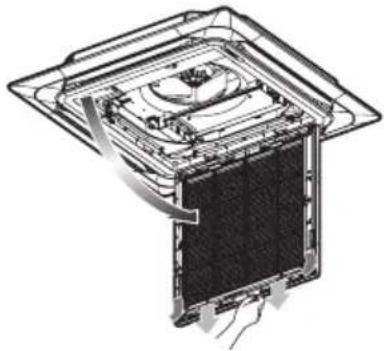

- Lepaskan Filter udara.

Pegang panel kemudian tarik perlahan-lahan ke arah depan untuk melepas filter.

HATI-HATI

Saat akan melepas filter udara, jangan menyentuh bagian logam unit dalam-ruangan.

Hal itu dapat menyebabkan cedera.

- Bersihkan kotoran dari filter udara menggunakan pembersih vakum atau cuci dengan air.

Jika kotoran jelas terlihat, cuci dengan deterjen netral dalam air hangat.

Jika menggunakan air panas (40 °C atau lebih), bisa menyebabkan penyok.

- Setelah dicuci dengan air, keringkan di tempat sejuk.

Jangan memaparkan filter udara ke sinar matahari langsung atau panas api saat mengeringkannya.

- Pasang filter udara.

Filter Pemurnian (Opsional)

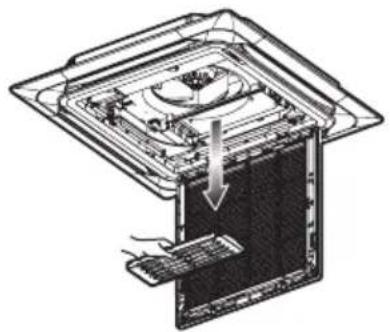

Pembersihan

Filter PLASMA di belakang filter udara harus diperiksa dan dibersihkan setiap tiga bulan sekali atau lebih sering jika perlu.

• Setelah melepas filter udara, tarik sedikit ke depan untuk melepas filter PLASMA.
• Rendam filter PLASMA ke dalam air yang telah dicampur dengan deterjen netral, selama 20\~30 menit.
• Keringkan filter PLASMA di tempat teduh selama sehari penuh (Terutama, kelembapan harus dihilangkan sepenuhnya pada bagian ini).
• Berhati-hatilah dengan potongan kabel yang dialiri listrik.
• Pasang kembali filter PLASMA ke posisi semula.

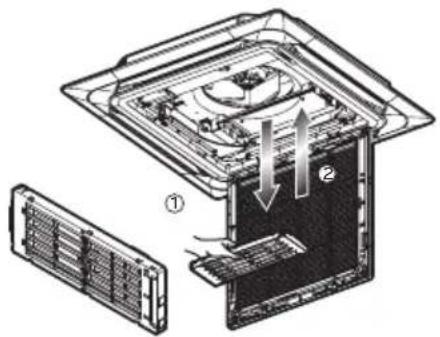

HATI-HATI

Saat akan melepas filter udara, jangan menyentuh bagian logam unit dalam-ruangan.

Hal itu dapat menyebabkan cedera.

- Buka panel depan dan lepaskan filter udara.

• Lepaskan filter pemurni udara.
• Pasang filter pemurni udara.

- Pasang kembali filter udara dan tutup panel depan.

Filter PLASMA di belakang filter udara harus diperiksa dan dibersihkan setiap tiga bulan sekali atau lebih sering jika perlu.

Tips pengoperasian!

Jangan menyetel suhu di dalam-ruangan terlalu dingin. Ini kurang baik untuk kesehatan juga boros energi.	Tutup kerai maupun tirai. Jangan biarkan sinar matahari masuk ke dalam-ruangan saat AC dioperasikan.	Usahakan suhu ruangan tetap seragam. Setel arah aliran udara vertikal dan horizontal untuk memastikan keseragaman suhu di dalam ruangan.
Pastikan pintu dan jendela ditutup rapat. Sedapat mungkin, hindari membuka pintu dan jendela untuk mempertahankan udara dingin di dalam-ruangan.	Bersihkan filter udara secara rutin. Sumbatan di filter udara dapat mengurangi aliran udara dan mengurangi pengaruh pendinginan dan penghilangan kelembapan. Bersihkan sekurangnya dua minggu sekali.	Sesekali, alirkan udara ke dalam ruangan. Karena jendela selalu tertutup, Anda dapat membukanya kemudian mengalirkan udara ke dalam ruangan.

Jika AC tidak akan digunakan dalam waktu lama.

• Jalankan AC dengan pengaturan berikut selama 2 hingga 3 jam
  Jenis pengoperasian: Mode operasi kipas. (lihat mode kipas)
  Pengaturan ini akan mengeringkan mekanisme internal.
• Matikan pemutus sirkuit.

HATI-HATI

Matikan sekering ketika AC tidak akan digunakan dalam waktu yang lama. Debu dapat terkumpul dan ini dapat menyebabkan kebakaran.

- Keluarkan baterai dari remote control.

Informasi berguna

Filter udara dan tagihan listrik.

Jika filter udara tersumbat debu, kapasitas pendinginan akan turun, dan 6 % listrik yang digunakan untuk mengoperasikan AC akan terbuang percuma.

• Bersihkan filter udara dan pasang di unit dalam-ruangan. (lihat filter udara)
• Periksa apakah saluran udara masuk dan keluar pada unit dalam-/luar-ruangan tidak terhalangi.
• Pastikan kabel arde sudah tersambung dengan benar. Kabel dapat disambung ke sisi unit dalam-ruangan.

Tips Pemecahan Masalah! Menghemat waktu dan uang!

Periksa hal-hal berikut ini sebelum meminta perbaikan atau servis... Jika masih terjadi gangguan, hubungi dealer.

AC tidak bekerja.- Apakah Andamelakukan kesalahandalam pengoperasiantimer?- Apakah sekeringputus atau pemutussirkuit korslet?	Bau aneh di dalam-ruangan.- Pastikan tidak adabau busuk yangkeluar dari dinding,karpet, perabotanatau pakaian didalam ruangan.	Sepertinya kondensasiAC bocor.- Embun akanterbentuk jika aliranudara dari ACMendinginkan udarahangat di dalamruangan.	AC tidak bekerjaselama sekitar 3menit sejak restart.- Ini adalah pelindungmesin.- Tunggu sekitar tigamenit kemudianpengoperasian akanberjalan kembali.
Tidak mendinginkanatau memanaskanruangan secaraefektif.- Apakah filter udarakotor? Baca petunjukpembersihan filterudara.- Ruangan mungkinterlalu panas saat ACdihidupkan untukyang pertamakalinya. Tunggusebentar hinggaudara dingin.- Apakah suhu sudahditetapkan denganbenar?- Apakah saluran udaramasuk atau keluarunit dalam-ruanganterhalang?	AC berbunyi amatberisik.- Tentang suaraseperti air mengalir.* Ini adalah suaraaliran Freon didalam unit AC.- Untuk suara sepertiudara terkompresiyang dilepaskan keudara terbuka.- Ini adalah suara airpengaturkelembapan yangsedang diproses didalam unit AC.	Terdengar suara retak.- Suara ini disebabkanoleh mengembang/menyusutnya paneldepan, dll karenaperubahan suhu.	Layar remote controlkabur, atau tidak adatampilan sama sekali.- Apakah semuabaterai sudah habis?- Apakah kutub bateraitelah dipasangterbalik?
		Lampu sinyal filter(LED) sudah ON(Menyala).- Untukmembersihkan filter,tekan terus tombolTimer dan tombol ☒pada remote controlsecara bersamaanselama 3 detik.

Segera hubungi petugas servis dalam situasi berikut ini

• Apa pun yang bersifat abnormal seperti bau terbakar, suara keras dll. dapat terjadi. Matikan unit dan matikan pemutus sirkuit. Jangan pernah mencoba untuk memperbaiki sendiri atau memulai ulang sistem dalam kasus tersebut di atas.
• Kabel listrik utama terlalu panas atau rusak.
• Kode kesalahan yang dihasilkan oleh diagnosis mandiri.
• Kebocoran air dari unit dalam-ruangan bahkan jika kelembapannya rendah.
• Ada sakelar, pemutus (pengaman, arde) atau sekering yang gagal bekerja dengan baik

Pengguna harus melakukan pemeriksaan rutin & pembersihan kering untuk menghindari kinerja unit yang buruk.

Dalam kasus situasi khusus, pekerjaan harus dilakukan oleh petugas servis saja.

LG

Life's Good
