PANDUAN PENGGUNA EWF7554E3WB ELECTROLUX

Panduan Bagi Pengguna 38

Anda harus mematuhi petunjuk penggunaan dalam panduan ini demi kesehatan dan keselamatan. Tidak mematuhi persyaratan dalam panduan ini dapat mengakibatkan cedera badan, kerusakan properti, dan Anda tidak dapat mengajukan klaim berdasarkan garansi produsen Electrolux yang disertakan dengan produk Anda. Produk harus digunakan, dipasang, dan dioperasikan sesuai dengan panduan ini. Anda mungkin tidak dapat mengklaim garansi produsen Electrolux jika ada kesalahan pada produk Anda karena tidak mematuhi panduan ini.

Terima kasih telah membeli peralatan Electrolux. Anda telah memilih produk yang menghadirkan pengalaman profesional dan inovasi selama beberapa dekade. Cerdas dan bergaya, didesain dengan memperhatikan Anda. Jadi, kapan pun Anda menggunakannya, Anda dapat merasa tenang bahwa Anda akan mendapatkan hasil yang hebat setiap saat. Selamat datang di Electrolux.

Kunjungi situs web kami untuk:

Mendapatkan saran yang bermanfaat, brosur, pemecahan masalah, informasi layanan: www.electrolux.co.id

KEPEDULIAN DAN LAYANAN PELANGGAN

Kami menyarankan penggunaan suku cadang asli. Ketika menghubungi Servis, pastikan Anda telah menyediakan data berikut ini. Informasi ini bisa ditemukan di rating plate. Model, PNC, Nomor Seri.

Informasi Keselamatan Peringatan / Perhatian. Informasi Umum dan kiat-kiat. Informasi lingkungan.

• wilayah dapur staf di pertokoan, perkantoran dan lingkungan kerja lainnya;
• rumah-rumah pertanian;
• oleh klien di hotel, motel, dan lingkungan tempat tinggal lainnya; • lingkungan tipe bed and breakfast;
• tempat penggunaan umum di apartemen atau flat atau di toko cuci baju.

PERINGATAN! Peralatan ini tidak boleh disuplai dengan perangkat switch eksternal, seperti penghitung waktu, atau dihubungkan dengan sirkuit yang secara berkala dinyalakan/dimatikan oleh perangkat.

Demi keselamatan Anda dan untuk menjamin penggunaan yang benar, sebelum memasang dan menggunakan alat untuk pertama kalinya, bacalah buku petunjuk ini dengan seksama, termasuk semua petunjuk dan peringatannya.

Untuk menghindari kesalahan dan kecelakaan yang tidak perlu, sangatlah penting untuk memastikan bahwa semua orang yang menggunakan alat ini betul-betul memahami semua fitur pengoperasian dan keselamatan.

Simpanlah petunjuk ini dan pastikan selalu disertakan dengan alat jika alat ini dipindahkan atau dijual, agar siapa pun yang menggunakannya akan mengetahui informasi mengenai cara menggunakan alat dengan benar dan informasi tentang keselamatan.

1.2 Keselamatan Anak

• Mesin cuci ini tidak ditujukan untuk digunakan oleh anak-anak atau orang yang memiliki keterbatasan fisik tanpa pengawasan.
• Anak-anak harus diawasi agar mereka tidak bermain-main dengan alat ini.
• Komponen pengemas (misalnya lapisan plastik, polistiren) dapat berbahaya bagi anak-anak - bahaya tercekik karena kekurangan oksigen! Jauhkan benda-benda tersebut dari jangkauan anak-anak.
• Simpanlah deterjen di tempat yang aman dan jauh dari jangkauan anak-anak.
• Jangan sampai ada anak kecil atau binatang peliharaan masuk ke dalam tabung.
• Mesin cuci ini menyediakan pilihan pengunci tombol (☐), untuk mencegah anak-anak bermain panel pengatur (lihat halaman 50).

1.3 Keamanan Umum

• Mengubah spesifikasi atau berusaha untuk memodifikasi produk ini dengan cara apa pun adalah hal yang berbahaya.
• Selama program cuci dengan suhu tinggi dan selama siklus pengeringan, pintu kaca dapat menjadi panas. Jangan menyentuh pintu!
• Jangan sampai ada binatang peliharaan kecil masuk ke dalam tabung. Untuk menghindari hal ini, periksa tabung sebelum Anda menggunakan alat.
• Jangan memasukkan benda apa pun seperti koin, peniti, paku, sekrup, batu atau benda keras dan benda tajam lainnya ke dalam mesin karena dapat menyebabkan kerusakan parah.
• Cucilah barang-barang kecil, seperti kaos kaki, renda, sabuk yang bisa dicuci, dsb. di dalam kantung atau sarung bantal, karena benda-benda tersebut kemungkinan bisa menyusup ke dalam bak dan ke tabung bagian dalam.
• Gunakan pelembut dan deterjen sebanyak yang disarankan saja. Dapat terjadi kerusakan pada kain atau alat apabila Anda menggunakannya secara berlebihan. Baca rekomendasi jumlah cucian yang dianjurkan oleh produsen.
• Jangan menggunakan mesin cuci ini untuk mencuci benda-benda dengan kawat, bahan tanpa jahitan, atau bahan yang sobek.
• Selalu cabut steker dan tutup keran air setelah Anda menggunakan, membersihkan, dan merawat mesin.
• Alat ini tidak ditujukan untuk digunakan oleh orang (termasuk anak-anak) yang memiliki keterbatasan kemampuan secara fisik, inderawi, atau keterbelakangan mental, atau orang yang kurang berpengalaman dan kurang berpengetahuan, kecuali mereka telah mendapatkan pengarahan atau petunjuk mengenai cara penggunaan oleh orang yang bertanggung jawab terhadap keselamatannya.
• Dalam keadaan apa pun, jangan berusaha memperbaiki mesin sendiri. Perbaikan yang dilakukan oleh orang yang tidak berpengalaman dapat menyebabkan cedera atau kerusakan parah. Hubungi Pusat Layanan setempat. Selalu gunakan suku cadang asli.

1.4 Pemasangan

• Mesin ini berat. Berhati-hatilah apabila memindahkan mesin.
• Setelah membuka kemasan, periksalah apakah mesin tidak rusak. Jika ragu-ragu, jangan menggunakan mesin, namun hubungi Pusat Layanan setempat.
• Semua baut kemasan dan baut transit harus dikeluarkan sebelum mesin ini digunakan. Jika hal ini tidak dipatuhi, bisa terjadi kerusakan parah pada produk dan komponennya. Lihat bagian terkait di buku petunjuk.
• Setelah memasang mesin, periksa apakah mesin berdiri di atas selang masukan air dan selang pembuangan air. Periksa juga apakah bagian tutup atas tidak menekan kabel listrik.

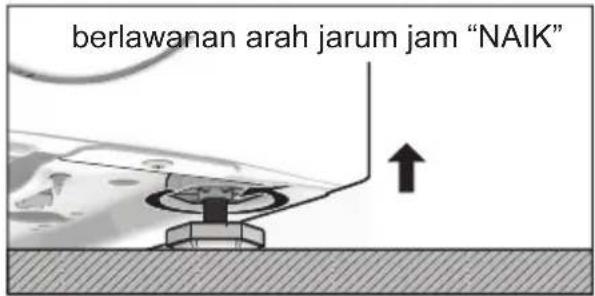

• Jika mesin ditempatkan di lantai berkarpet, sesuaikan kaki-kaki mesin agar sirkulasi udara lancar.
• Selalu pastikan tidak ada selang air dan sambungannya yang bocor setelah mesin dipasang.
• Setiap pekerjaan yang berkaitan dengan pipa air yang diperlukan untuk memasang mesin ini harus dilakukan oleh tukang ledeng yang berpengalaman.

Setiap pekerjaan yang berkaitan dengan listrik yang diperlukan untuk memasang mesin ini harus dilakukan oleh tukang listrik yang berpengalaman.

Sengatan listrik dapat terjadi! Jika mesin tidak dihubungkan ke stopkontak ber-arde. Jangan sentuh pakaian yang basah.

Untuk alasan keamanan jangan gunakan adaptor ganda, kabel ekstensi dan adaptor multi steker.

• Cucilah bahan kain yang memang dirancang untuk dicuci oleh mesin. Patuhi selalu petunjuk pada label pakaian.
• Jangan membebani mesin secara berlebihan. Lihat bagian terkait di buku petunjuk.
• Sebelum mencuci, pastikan semua kantung baju dikosongkan dan kancing serta ritsleting ditutup. Jangan mencuci barang-barang dari kain yang sudah usang atau robek dan bersihkan noda seperti cat, tinta, karat dan rumput sebelum mencuci. Baju dalam (BH) yang berkawat TIDAK BOLEH dicuci dalam mesin.
• Pakaian yang sudah terkena produk bahan bakar yang mudah menguap tidak boleh dicuci dalam mesin. Jika menggunakan cairan pembersih yang mudah menguap, harap Anda pastikan bahwa cairan sudah dihilangkan dari pakaian sebelum dimasukkan ke dalam mesin.
• Jangan sekali-kali menarik kabel listrik untuk melepaskan steker dari stopkontak; selalu pegang dan cabut stekernya.
• Jangan sekali-kali menggunakan mesin cuci jika kabel listrik, panel kontrol, permukaan atau alas kerja mesin rusak sehingga Anda dapat menjangkau bagian dalam mesin cuci.

DESKRIPSI PRODUK 2.

2.1 Komponen

Deterjen/Pelembut Dispenser (lihat halaman 52, 59)

Untuk menutup lubang sisi belakang kabinet setelah mencabut baut sementara.

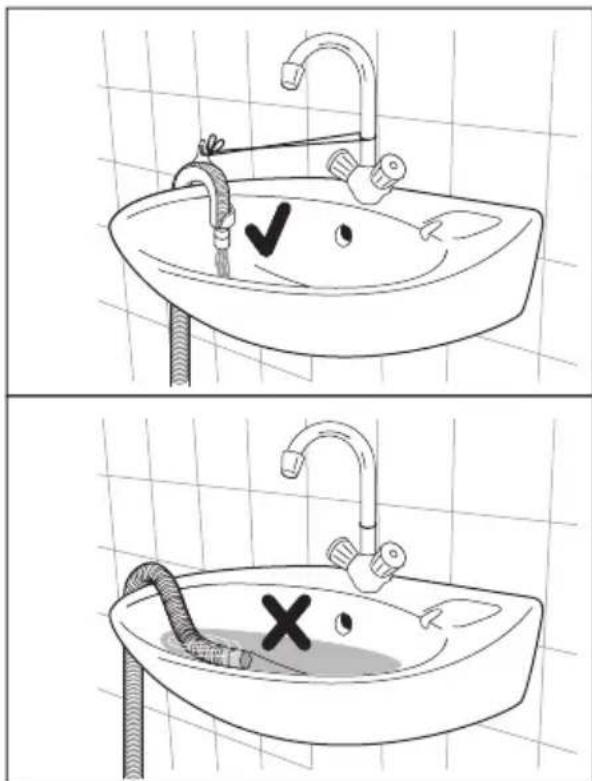

Untuk menghubungkan selang pembuangan air ke pinggir bak cuci.

PANEL KONTROL 3.

3.1 Deskripsi Panel Kontrol

A Knop Pemilih Program B Tombol Sentuh Perendaman C Tombol Sentuh Mulai/Jeda D Tombol Sentuh Cuci E Tombol Sentuh Pilihan Perasan F Layar G Tombol Sentuh Setrika Mudah

H Tombol Sentuh Pracuci I Tombol Sentuh Bilas Plus J Tombol Sentuh Tunda Akhir K Menyimpan Program Favorit

Tampilan

A Ikon Tambah Pakaian B Waktu siklus program C Ikon Kunci Pintu D Ikon Tunda Pelaksanaan E Ikon Indikator Fase Program: Fase Cuci, Fase Bilas, © Fase Putar F Fase Perendaman

3.2 Bagan Program

Program	Max. Spin Speed (rpm)			Max. Load (Dry Clothes) (kg)	Jenis cucian dan tingkat kekotoran
	EWF 7554E3WB	EWF 8004E3WB	EWF 9024D3WB
Off	-	-	-	-	Untuk mereset program/ memati-kan mesin.
Hijab			120010008503 kg		Untuk Hijab item kain.
Batik			120010008503 kg		Untuk Batik item kain.
Cottons (Katun)			12001000850Max.1)		Katun putih dan berwarna.
Mixed (Campuran)			120010008504 kg		Item kain sintetis atau campuran.
Wool/ Handwash (Wol)			10001000850.5 kg		Program teruji khusus untuk bahan wool dengan label “Wool baru murni, tidak menyusut, cuci mesin”.
Favourite Untuk memanggil kembali program - (Favorit)					pencucian favorit.
Spin (Peras)			12001000850Max.		Untuk memeras cucian dan mengeringkan air dalam tabung.
Rinse + Spin Untuk membilasi (Bilas + Peras)			12001000850Max.		cucian.
Bedding Program khusus untuk seprai (Seprai)			8004800700 4 kg		sintetis, selimut, seprai, dan seterusnya.
Quick 15 (Cepat)			12001000850.5 kg		Bahan kain sintetis dan campuran. Sedikit kotor dan item untuk penyegaran.
Daily 39 (Harian)			12001000850.5 kg		Katun berwarna, seperti kemeja, blus, handuk, dan pakaian dalam dengan tingkat kekotoran normal.
Full Wash 60 (Cuci Penuh 60)			12001000850Max.		Kenakan pakaian katun berwarna sehari-hari seperti kemeja, blus, handuk, dan pakaian dalam. Ideal untuk permukaan tanah normal.

1) Kapasitas maksimum / putaran cepat maksimum tergantung pada model Mesin Cuci (lihat yang ditentukan di panel kontrol).

3.3 Opsi yang Dapat Dikombinasikan

Program	Opsi
	Wash Rinse		No Spin	Hold	Soak Prewash Rinse		Delay	End	Easy Iron
Hijab			■	■	■
Batik			■	■		■	■	■
Cottons	■ ■		■■	■	■	■	■	■	■
Mixed	■ ■		■■	■	■	■	■	■	■
Wool/Handwash	■		■	■	■
Favourite ☆
Spin			■					■
Rinse + Spin			■	■				■
Bedding	■		■	■	■	■	■	■
Quick 15			■	■				■
Daily 39			■					■
Full Wash 60			■	■		■		■

3.4 Opsi

Tombol Sentuh Cuci (Wash)

Tekan touchpad ini berulang kali untuk memilih "Soil Level" atau "Quick" atau program "Colour" yang akan digunakan untuk pakaian Anda.

- Soil Level (Tingkat Kotor): Ada 3 tingkat kotoran yang dapat dipilih,

• Tinggi; untuk cucian yang sangat kotor, misalnya pakaian kerja dan overall.
• 📋 Reguler; untuk pakaian sehari-hari misalnya pakaian keluarga, seprai dsb.
• Sedikit; untuk pakaian yang tidak terlalu kotor, hanya perlu dibersihkan.

Opsi "Soil Level" yang dipilih akan mempengaruhi waktu pencucian untuk program yang dipilih.

• Quick (Cepat): Dengan opsi ini, Anda dapat menurunkan durasi program. Gunakan opsi ini untuk item yang terkena sedikit kotoran atau item yang perlu disegarkan.
• Colour (Warna): pilihan ini hanya tersedia untuk "Hijab" dan "Batik" Program cuci, mesin cuci akan mencuci dengan lembut dan berputar untuk melestarikan kain warna Anda selalu segar.

Tombol Sentuh Pilihan Perasan (Spin)

Tekan touchpad ini berulang kali untuk menaikkan atau menurunkan kecepatan, jika Anda ingin memeras cucian pada kecepatan yang lain dari yang diusulkan oleh mesin cuci.

- No Spin (Tanpa Perasan) “ ∅ ”

Tidak ada opsi perasan menghapus semua fase perasan dan meningkatkan jumlah bilasna.

- Rinse Hold (Tahan Bilasan) “☐”

Dengan memilih opsi ini air bilasan terakhir tidak dikosongkan dan tabung berputar reguler untuk mencegah kerutan cucian.

Pintu masih terkunci untuk menunjukkan bahwa air harus dikosongkan.

Pintu tetap terkunci dengan air di dalam tabung. Untuk melanjutkan siklus Anda harus menekan “ ▷II ” (Mulai/Jeda).

Soak (Opsi Perendaman)

Opsi ini memungkinkan Anda merendam pakaian sangat kotor barang yang terkena noda pada awal tahap pencucian sebelum fase pencucian utama.

Fungsi perendaman akan menambah durasi pada program yang dipilih selama sekitar 50 menit. Dan menggunakan lebih banyak air dibandingkan dengan pencucian normal. Prosesnya adalah sebagai berikut.

Tambahkan detergen untuk "Perendaman" di kompartemen "Prewash ☐".

1. Isilah dengan air dan nyalakan tabung mesin cuci (membutuhkan waktu sekitar 20 menit).

Setelah menekan tombol Start/Pause, mesin akan menambahkan air ke tabung pencucian, yang mulai berputar secara perlahan untuk melarutkan deterjen dan mendistribusikannya secara merata ke pakaian.

1. Perendaman (membutuhkan waktu sekitar 30 menit).

Mesin tersebut akan memasuki proses perendaman. Tabung pencucian akan berhenti dan berputar sesekali untuk meratakan kembali ke pakaian.

1. Setelah menyelesaikan proses perendaman, mesin akan memeriksa kembali ketinggian air dan akan menjalankan program yang dipilih dengan menggunakan air rendaman yang sama.

CATATAN

Jika Anda tidak ingin menggunakan air rendaman untuk membersihkan kain, ikuti langkah-langkah di bawah ini:

1. Tekan Start/Pause untuk menghentikan sementara mesin cuci. Kemudian putar kenop program ke "Off" untuk mematikan mesin.
2. Tambahkan deterjen, dan pilih program pilihan Anda. Tekan kembali Start/Pause untuk memulai program yang dipilih.

Alat ini akan mendeteksi dan menguras air secara otomatis dari dalam tangki dan mengisikan air kembali yang akan digunakan untuk mencuci.

CATATAN

Gunakan deterjen dalam jumlah sesuai rekomendasi untuk siklus pencucian normal. Jika diinginkan, gunakan pengelantang atau pemutih atau agen rendaman yang aman buat kain, dengan menuangkannya ke wadah deterjen.

Tombol Sentuh Pracuci 📊 (Prewash)

Pilih opsi ini jika Anda ingin menggunakan fitur pra-cuci sebelum pencucian utama. Gunakan opsi ini untuk kotoran tanah berat. Indikator opsi ini muncul.

Fungsi ini meningkatkan durasi program.

Touchpad Setrika Mudah =5

Ketika memilih opsi ini, cucian dicuci dengan lembut dan diperas untuk menghindari kekusutan. Dengan cara ini, penyetrikaan akan lebih mudah.

Opsi ini disarankan bagi orang-orang yang alergi terhadap deterjen dan untuk daerah-daerah yang airnya sangat lunak.

Pilih opsi ini untuk menambahkan 2 kali pembilasan ke program. Indikator opsi ini muncul.

Tombol Sentuh Tunda Akhir (Delay End)

Sebelum Anda memulai program, opsi ini memungkinkan Anda menentukan akhir dari program pencucian dari minimum 1 jam ke maksimum 20 jam.

Jika durasi program lebih dari 3 jam, maka opsi "Delay End" minimum akan dimulai dari 4 jam.

Tekan touchpad "Delay End" untuk memilih waktu berakhir sesuai keinginan. Layar akan menampilkan jumlah jam dan indikator di atas touchpad akan menyala.

Opsi ini harus dipilih setelah memilih program pencucian, dan sebelum menekan touchpad "Start/Pause".

Sebagai contoh, jika durasi program dari program pilihan Anda adalah 3.20 jam dan Anda menentukan waktu "Delay End" ke 6 jam. Ini artinya program pencucian Anda akan selesai dalam 6 jam. (Lihat diagram di bawah ini)

Setelah memilih waktu Delay End, tekan touchpad Start/Pause untuk memulai program. Mesin akan menghitung mundur dan memperbarui catatan waktu di layar setiap jamnya hingga mencapai titik awal dari siklus pencucian.

Jika Anda ingin mengubah atau membatalkan opsi Delay End setelah memulai program, ikuti langkah-langkah berikut ini:

• Atur mesin cuci ke PAUSE dengan menekan touchpad "Start/Pause";
• Batalkan memilih opsi ini dengan menekan tombol sentuh "Tunda Akhir" berulang-ulang hingga layar menampilkan waktu tunda "0h";
• Tekan "Start/Pause" untuk memulai program.

3.5 Pengaturan

Menyimpan Program Favorit (☆)

Pengaturan program yang sering digunakan, dapat disimpan.

Untuk memprogram/memprogram ulang Favorit dengan pilihan Anda sendiri dan menyimpannya, lakukan sebagai berikut:

1. Masukkan mesin dalam mode Standby.
2. Pilih pengaturan pencucian yang Anda inginkan.
3. Untuk mengaktifkan fungsi, tekan terus tombol "Soak Ⓜ" sekitar 2 detik sampai Anda mendengar bunyi "Bip, Bip", kemudian ikon "F AU" akan muncul di layar.

Untuk mengingat program cuci favorit, putar tombol pemilih ke program "Favourite ☆". Anda akan mendapatkan pengakuan di layar ketika program Favorit dimuat.

Opsi Kunci Pengaman Anak (☐)

Alat Anda disertai dengan CHILD SAFETY LOCK [KUNCI PENGAMAN UNTUK ANAK] yang memungkinkan Anda meninggalkan alat tanpa pengawasan dengan pintu terbuka tanpa harus khawatir bahwa anak-anak akan cedera atau menyebabkan kerusakan alat.

Atur opsi ini setelah menekan tombol Mulai/Jeda.

Untuk mengatur opsi "Pengaman Anak":

- Untuk mengaktifkan fungsi, tekan terus tombol "Extra Rinse" dan "Delay End" sekitar 2 detik hingga layar menampilkan ikon "LOC".

Jika Anda menekan tombol apa pun saat Pengaman Anak diaktifkan, ikon "LOC" akan berkedip pada layar 3 kali bersama dengan suara alarm.

Fungsi ini tetap aktif bahkan setelah alat dimatikan.

- Untuk mematikan fungsi, tekan terus tombol "Extra Rinse" dan "Delay End" sekitar 2 detik sampai ikon "unl" hilang.

Dengan pengaturan ini Anda dapat mengaktifkan atau menonaktifkan bel di akhir program. Misalnya, Anda mungkin perlu menonaktifkan bel ini saat mulai mencuci sebelum tidur, sehingga setelah selesai mencuci sekitar 1 jam kemudian, bel tersebut tidak akan mengganggu saat Anda tidur.

Bunyi bip peringatan kesalahan seperti kesalahan serius tidak dimatikan.

• Untuk mematikan suara alarm, tekan tombol "Wash" dan "Spin" secara bersamaan selama sekitar 3 detik, kemudian ikon "bOF" akan muncul di layar bersama dengan suara alarm.
• Untuk kembali ke konfigurasi default, tekan 2 tombol secara bersamaan sekitar 3 detik, kemudian ikon "bOn" akan muncul di layar bersama dengan suara alarm.

3.6 Tombol Sentuh Mulai/Jeda (▷∥) dan Tambahkan Pakaian (∓)

Tombol sentuh ini memiliki 2 fungsi:

1. Mulai/Jeda ( ▷∥ )

Setelah memilih program dan opsi yang dikehendaki, tekan tombol sentuh ini untuk mulai menjalankan mesin cuci. Lampu pilot Mulai/Jeda akan berhenti berkedip dan tetap menyala sampai tingkat air berada di atas tepi bawah pintu, kemudian lampu pilot akan MATI. Jika Anda sudah memilih opsi "Tunda Akhir", penghitungan waktu mundur akan dimulai dan diperlihatkan pada layar.

Untuk menyela program yang sedang berjalan, tekan tombol sentuh ini untuk menjeda mesin cuci, lampu pilot Mulai/Jeda akan berkedip.

Untuk memulai kembali program dari titik program disela, tekan kembali tombol sentuh ini, lampu pilot Mulai/Jeda akan berhenti berkedip.

2. Tambahkan Pakaian (☐)

Anda hanya dapat menambahkan pakaian saat ikon “捐” ditampilkan di layar.

Saat menjalankan program, Anda dapat menambahkan pakaian dengan:

1. Menekan tombol sentuh "Mulai/Jeda" untuk menjeda program.
2. Tunggu hingga mesin benar-benar berhenti sebelum membuka pintu (tunggu ikon kunci “→” untuk mematikan).
3. Tambahkan pakaian dan tutup pintu.
4. Lanjutkan program dengan menekan tombol sentuh "Mulai/Jeda" kembali.

SEBELUM MENGGUNAKAN PERTAMA KALI4.

Selama instalasi atau sebelum digunakan pertama Anda dapat mengamati air dalam mesin. Ini adalah air sisa yang tersisa di mesin setelah uji fungsional penuh di pabrik untuk memastikan mesin dikirim ke pelanggan agar bekerja sempurna dan ada alasan untuk kekhawatiran.

1. Pastikan bahwa sambungan listrik dan air mematuhi petunjuk pemasangan.
2. Masukkan 2 liter air ke wadah deterjen untuk fase pencucian. Ini akan mengaktifkan sistem pembuangan air.
3. Pilih siklus Cottons (Katun), tanpa ada cucian dalam mesin, untuk menghilangkan residu produksi apa pun dari tabung dan bak kemudian aktifkan mesin.

1. Nyalakan keran air.
2. Hubungkan steker listrik ke stop kontak listrik.
3. Putar Knop ini untuk mengatur program. Mesin cuci akan memberi usulan suhu dan secara otomatis memilih angka perasan maksimum yang tersedia untuk program yang dipilih. Knob pemilih dapat diputar searah atau berlawanan arah jarum jam.
4. Buka pintu dengan hati-hati, tarik pegangannya ke arah luar. Periksa dan bersihkan benda-benda (jika ada) yang bisa terperangkap di dalam lipatan.

1. Taruh cucian di dalam tabung, satu-per-satu, dan pastikan cucian terpisah satu sama lain. (berhubungan dengan halaman 56 "PETUNJUK MENCUCI")
2. Tutup pintu.

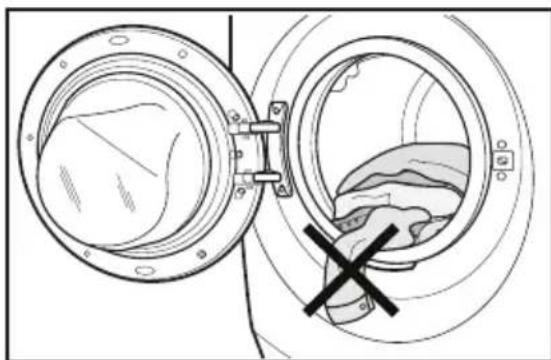

AWAS! Pastikan tidak ada cucian tersisa antara seal dan pintu.

5.2 Menggunakan Deterjen dan Aditif

PENTING: Harap baca petunjuk penggunaan deterjen pada halaman 57 sebelum menggunakannya.

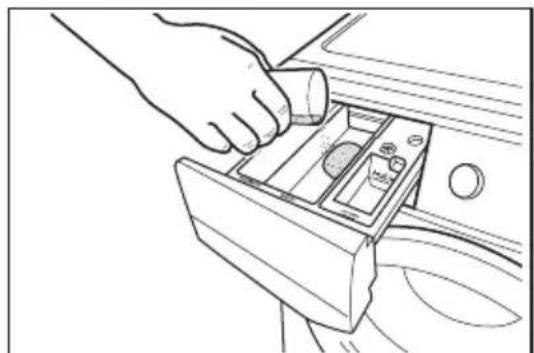

1. Laci Dispenser Deterjen

Dispenser deterjen dibagi ke dalam tiga wadah.

- Wadah "PREWASH" (PRACUCI) Wadah ini hanya digunakan untuk deterjen jika Anda memilih Prewash (Pracuci). - Wadah "MAIN WASH" (CUCIAN UTAMA) Wadah ini digunakan untuk deterjen pada semua program.

Sekat deterjen

Sekat untuk deterjen bubuk atau cair.

Posisi ke bawah: untuk deterjen cair.

Posisi ke atas: untuk deterjen bubuk (pengaturan pabrik).

Wadah "SOFTENER" (PELEMBUT)

Jika Anda menggunakan deterjen cair:

• Jangan gunakan deterjen gelatin atau cairan kental.
• Jangan taruh lebih banyak cairan dibandingkan level maksimal.
• Jangan atur fase "Prewash".
• Jangan atur fase "Delay End".
• Ukur deterjen dan pelembut kain;
• Tarik keluar laci deterjen sampai berhenti.
• Ukur jumlah deterjen yang diperlukan, tuangkan ke wadah cucian utama Ⓗ.
• Jika Anda ingin menjalankan fase "Prewash (Pracuci)", tuangkan deterjen ke dalam wadah bertanda "L".

- Jika diperlukan, tuangkan pelembut cucian ke dalam wadah bertanda "✿".

- Tutup laci dengan hati-hati.

i CATATAN

Setelah siklus mencuci selesai, sisa deterjen, pelembut dan air dapat tersisa dalam dispenser. Disarankan untuk membersihkan dispenser secara teratur untuk membuang semua sisa.

5.3 Pengaturan Opsi

1. Jika Anda ingin cucian diperas atau menggunakan suhu berbeda dari yang diusulkan oleh mesin cuci, tekan "Spin" dan "Wash" berulang-ulang untuk mengubah kecepatan perasan dan tingkat kotoran. Tekan touchpad opsi, jika Anda ingin cucian dicuci dengan beberapa fungsi.

CATATAN

• Fungsi berbeda dapat dikombinasikan yang tergantung pada program yang dipilih.
• Jika opsi tidak kompatibel dengan program pencucian yang dipilih, simbol "---" akan berkedip pada layar bersama dengan bunyi buzzer.
• Jika Anda ingin menunda mulainya program mencuci, tekan touchpad "Delay End ( ⏻ )" berulang-ulang untuk memilih penundaan waktu mesin cuci.

5.4 Memulai Program (▷II)

Untuk memulai program, tekan touchpad ▷∥ (Mulai/Jeda), lampu pilot yang terkait akan berhenti berkedip dan durasi program default akan ditampilkan di layar.

Setelah kira-kira 15 menit dari awal program:

• Mesin otomatis akan menyesuaikan durasi program yang dipilih menurut jenis dan ukuran beban.
• Layar akan menampilkan durasi program yang disesuaikan.

CATATAN

Jika Anda menekan touchpad saat program sedang beroperasi, simbol "---" akan berkedip pada layar bersama dengan suara buzzer.

5.5 Menyela Program

• Untuk menjeda, tekan Start/Pause (Mulai/Jeda). Indikator akan mulai berkedip.
• Tekan tombol Start/Pause (Mulai/Jeda) lagi. Program akan dilanjutkan.

5.6 Mengubah Program

Mengubah program yang berjalan dimungkinkan hanya dengan mematikan alat.

• Putar kenop selektor program ke posisi "Off" untuk membatalkan program dan mematikan alat.
• Putar kenop pemilih program ke posisi program baru dan ubah opsi yang tersedia. Tekan Start / Pause untuk memulai program baru.

Alat tidak akan menguras air kecuali program; Spin, Rinse + Spin).

5.7 Mengubah Opsi

Dimungkinkan hanya mengubah opsi tertentu setelah program itu dimulai.

1. Tekan Touchpad "Start/Pause". Indikator akan mulai berkedip.
2. Ubah opsi.
3. Tekan lagi "Start/Pause". Program akan dilanjutkan.

5.8 Membuka Pintu

Ketika program atau Delay End beroperasi, pintu mesin terkunci dan layar menampilkan indikator “→”.

Mula-mula, setel mesin ke PAUSE (JEDA) dengan menekan touchpad "Start/Pause". Tunggu hingga indikator kunci pintu "→0" mati, lalu pintu bisa dibuka. Jika indikator kunci pintu "→0" tidak lenyap, artinya mesin sudah panas dan level air ada di atas sisi bawah pintu atau tabung berputar.

Jika demikian, pintu TIDAK BISA dibuka. Jika Anda perlu membukanya, Anda harus menguras air untuk membuka pintu.

Jika itu adalah kasus darurat yang perlu segera membuka pintu. Silakan baca “Membuka Pintu pada keadaan darurat” pada halaman 65.

5.9 Di Akhir Program

• Alat berhenti secara otomatis.
• Sinyal akustik akan aktif.
• Layar akan menampilkan "0:00".
• Indikator di Touchpad Start/Pause (Mulai/Jeda) mati.
• Indikator kunci pintu “→0” mati.
• Keluarkan cucian dari alat. Pastikan tabung kosong.
• Biarkan pintu terbuka, untuk mencegah jamur dan bau.
• Tutup keran air.

Pada akhir program, waktu yang tersisa dapat secara tiba-tiba berkurang dari 7 menit atau kurang menjadi 0 karena adanya kelebihan perkiraan total waktu program dalam tahap deteksi muatan. Dalam beberapa kasus (dengan muatan yang benar-benar seimbang) waktu program dapat lebih singkat daripada waktu yang diperkirakan setelah tahap deteksi muatan selesai. Ini adalah perilaku normal mesin dan tidak perlu dikhawatirkan karena hal ini tidak mengurangi kinerjanya.

5.10 Ketika Program Pencucian Selesai, Tapi masih tersisa air di Tabung

(Gunakan Opsi "Rinse Hold")

• Tabung berputar secara reguler untuk untuk mencegah kerutan cucian.
• Indikator "Start/Pause" berkedip untuk mengingatkan Anda untuk mengalirkan air.
• Indikator kunci pintu “→0” menyala. Pintu tetap terkunci.

Anda harus mengalirkan air untuk membuka pintu.

Untuk menguras air:

1. Tekan touchpad "Start/Pause ▷II". Mesin akan membuang air dan berputar pada kecepatan maksimum untuk program yang dipilih. Atau, sebelum menekan touchpad "Start/Pause", Anda dapat menekan touchpad "Spin" untuk mengubah kecepatan putarnya. Anda dapat memilih "No Spin", jika Anda ingin mesin hanya akan membuang air, kemudian tekan touchpad Start/Pause. Mesin cuci akan membuang air dan memutar.
2. Ketika program selesai dan indikator kunci pintu “→0” berbunyi, Anda dapat membuka pintu.
3. Putar kenop selektor program ke posisi "Off" untuk mematikan alat.

CATATAN

Setelah sekitar 18 jam, hingga Anda menekan touchpad Start/Pause, mesin akan secara otomatis membuang air dan memutar (kecuali untuk program Wool).

Otomatis Mati Fungsi5.11

Lima menit setelah program pencucian berakhir, jika Anda tidak menonaktifkan alat, fungsi penghematan energi aktif.

Fungsi penghematan energi menurunkan konsumsi energi ketika alat dalam mode siaga.

• Semua indikator dan layar akan mati. - Indikator Touchpad Start/Pause (Mulai/Jeda) akan berkedip pelan. - Tekan salah satu Touchpad untuk menonaktifkan status penghematan energi.

6. PETUNJUK MENCUCI

6.1 Memilah Cucian

Ikuti simbol kode mencuci pada setiap label pakaian dan petunjuk pencucian dari produsen. Pilah cucian sebagai berikut: putih, berwarna, sintetis, lembut, wol.

6.2 Sebelum Memasukkan Cucian

• Jangan sampai ada benda logam yang tertinggal di kain (misalnya, jepit rambut, peniti, pin)

- Kancingkan sarung bantal, tutup risleting, kancing kait dan kancing tekan. Kaitkan ikat pinggang atau ikat pita yang panjang.

• Cuci bra, celana dalam dan kain lembut lain di dalam kantung cucian, yang dapat dibeli di supermarket.
• Pastikan Anda mencuci pengumpul tiras secara terpisah dari penghasil tiras.
• Jangan sekali-kali menyatukan cucian putih dan berwarna. Cucian putih dapat menjadi kusam dalam pencucian.
• Pakaian berwarna yang baru mungkin luntur saat pencucian pertama; oleh karena itu, harus dicuci secara terpisah.
• Hilangkan noda membandel sebelum dicuci.
• Gosok bagian yang sangat kotor dengan deterjen khusus atau pasta deterjen. Perlakukan gorden dengan hati-hati. Lepaskan pengait atau masukkan ke dalam kantung atau jaring.

6.3 Beban Maksimal

Beban yang disarankan tercantum dalam bagan program. Aturan umum:

Katun, linen:	penuhi tabung tapi jangan terlalu padat;
Sintetis:	jangan penuhi tabung lebih dari setengahnya;
Bahan halus dan wol:	menghidupkan tidak lebih dari sepertia penuh.

Mencuci dengan beban maksimum adalah yang paling efisien dalam penggunaan air dan energi. Untuk cucian yang sangat kotor, kurangi jumlah beban.

6.4 Membersihkan Noda

Noda membandel mungkin tidak dapat dihilangkan hanya dengan air dan deterjen. Karena itu, disarankan untuk memberikan perlakuan awal sebelum mencuci.

Darah: hilangkan noda yang masih baru dengan air dingin. Untuk noda yang sudah mengering, rendam semalam dalam air dengan deterjen khusus, kemudian gosok dengan air dan sabun.

Cat berbasis minyak: lembapkan dengan penghilang noda bensin, letakkan pakaian di atas kain yang lembut, kemudian tekan-tekan nodanya; lakukan beberapa kali.

Noda gemuk kering: lembapkan dengan terpentin, letakkan pakaian pada permukaan yang lembut dan tekan-tekan noda dengan ujung jari yang dibungkus lap katun.

Karat: asam oksalat yang dilarutkan dalam air panas atau produk penghilang karat digunakan dalam keadaan dingin. Berhati-hatilah dengan noda karat yang sudah lama karena struktur selulosa bahan sudah rusak dan bahan cenderung sobek.

Noda jamur: bersihkan dengan pemutih, bilas dengan baik (hanya cucian putih dan cucian berwarna yang tidak luntur).

Rumput: beri sedikit sabun mandi dan hilangkan dengan pemutih (hanya cucian putih dan cucian berwarna yang tidak luntur.).

Bolpoin dan lem: basahi dengan aseton (*), taruh garmen di atas kain lunak dan gosok-colek noda itu.

Lipstik: lembapkan dengan aseton (*) seperti di atas, kemudian hilangkan noda dengan spiritus alkohol. Hilangkan sisa noda dari bahan putih dengan pemutih.

Anggur merah: rendam dalam air dan deterjen, bilas dan hilangkan dengan asam asetat atau asam sitrat, kemudian bilas. Hilangkan sisa noda dengan pemutih.

Tinta: Tergantung pada jenis tintanya, lembapkan terlebih dulu dengan aseton (*), kemudian gunakan asam asetat; hilangkan sisa noda pada kain putih dengan pemutih, kemudian bilas hingga bersih.

Noda tar: gunakan penghilang noda terlebih dulu, spiritus alkohol atau bensin, kemudian gosok dengan pasta deterjen.

(*) jangan menggunakan aseton pada sutra sintetis.

6.6 Jenis Deterjen dan Jumlah Deterjen

Deterjen berbusa sedikit diperlukan untuk mesin cuci ini untuk mencegah masalah busa berlebih, hasil pencucian yang tidak memuaskan dan kerusakan pada mesin.

Deterjen berbusa sedikit yang dibuat untuk mesin cuci bukaan depan diberi label "Bukaan Depan", "sangat efisien", "HE", seperti Cold Power untuk bukaan depan atau "Matic".

Jangan gunakan jenis deterjen yang salah, seperti deterjen untuk mesin cuci bukaan atas, deterjen untuk pencucian tangan, atau produk berbahan sabun di mesin cuci bukaan depan Anda. Hal ini dapat menyebabkan busa berlebih, waktu siklus yang lebih lama, kecepatan putar yang lambat, pembilasan yang buruk, dan beban motor yang berlebihan.

Pemilihan deterjen dan penggunaan jumlah deterjen yang benar tidak hanya memengaruhi performa mesin cuci Anda, tetapi juga membantu menghindari pemborosan dan menjaga lingkungan hidup. Meskipun terurai secara hayati, deterjen dengan kandungan zat yang besar dapat mengganggu keseimbangan alam.

Pilihan dan jumlah deterjen akan tergantung pada:

• jenis bahan (halus, wol, katun, dll);
• warna pakaian;
• ukuran muatan;
• tingkat kekotoran;
• suhu pencucian; dan
• kesadahan air yang digunakan.

Kesadahan air digolongkan oleh apa yang disebut "derajat" kesadahan.

Informasi tentang kesadahan air di wilayah Anda dapat diperoleh dari perusahaan air minum setempat, atau dari pihak yang berwenang.

Anda mungkin harus mencoba menggunakan jumlah deterjen sesuai petunjuk produsen dari produk tersebut, kemudian membandingkan hasil pencucian ke dalam daftar di bawah ini dan menyesuaikan jumlah deterjen pada saat mencuci berikutnya.

Kurang deterjen menyebabkan:

• muatan cucian berubah menjadi abu-abu,
• pakaian berminyak.

Terlalu banyak deterjen menyebabkan:

• munculnya busa, • mengurangi efek mencuci
• pembilasan yang kurang memadai.

Gunakan sedikit deterjen jika:

• Anda mencuci dengan sedikit muatan, • cucian hanya kotor sedikit,
• menyebabkan busa yang banyak selama mencuci.

SIMBOL KODE CUCI INTERNASIONAL7.

Simbol ini muncul pada label kain, untuk membantu Anda memilih cara terbaik untuk memperlakukan cucian Anda.

Cuci energikCuci lembut	[542CSuhupencucianmaksimal95 °C	Suhupencucianmaksimal60 °C		[A27WSuhupencucianmaksimal40 °C		Suhupencucianmaksimal30 °C		[YTTWCuci tangan		JANGANCuci samasekali
Pemutihan	Beri pemutih di dalam air dingin JANGAN beri pemutih
Menyetrika	Setrika panasmaks. 200 °C		Setrika hangatmaks. 150 °C			Setrika suam kukumaks. 110 °C			JANGAN setrika
Pencuciankering	Pencuciankering dalamsemua larutan		Pencucian keringdalam perkloretilena,bensin, alkohol murni,R 111 & R 113			Pencucian keringdalam bensin,alkohol murni danR 113			JANGANCuci kering
MengeringkanD	Datar	Di jemuran		Di hangerpakaian		T5XT	Suhu tinggiSuhu rendahPengeringdenganpemanas		JANGAN digilingkering

MERAWAT DAN MEMBERSIHKAN8.

PERINGATAN! Anda harus MENCABUT steker listrik pada mesin dari stopkontak, sebelum melakukan pembersihan atau perawatan.

8.1 Pembersihan Luar

Bersihkan mesin dengan sabun dan air hangat. Keringkan sepenuhnya semua permukaan.

AWAS! Jangan gunakan alkohol, pelarut, atau produk kimiawi.

8.2 Membersihkan kerak

Sebaiknya, gunakan serbuk pelunak air di dalam mesin secara berkala.

Lakukan ini secara terpisah dari pencucian, dan sesuai dengan petunjuk pabrik pembuat serbuk pelunak air tersebut. Cara ini akan membantu mencegah terbentuknya endapan kerak.

8.3 Setelah Setiap Kali Mencuci

Biarkan pintu terbuka selama beberapa saat. Ini membantu mencegah penggumpalan dan pembentukan bau stagnan di dalam mesin. Membuka pintu setelah selesai mencuci akan membantu mengawetkan sekat pintu.

8.4 Pencucian Perawatan

Dengan menggunakan pencucian suhu rendah, hal ini memungkinkan bertimbunnya residu di dalam tabung.

Kami anjurkan agar pencucian pemeliharaan dilakukan secara rutin.

Untuk menjalankan pencucian pemeliharaan:

• Tabung harus kosong. • Pilih program cuci katun. - Tekan Mulai/Jeda untuk memulai program.

8.5 Membersihkan Laci Dispenser

Laci dispenser serbuk cuci dan aditif harus dibersihkan secara rutin. Lepaskan laci dengan menekan kaitannya ke bawah lalu tarik keluar.

Agar lebih mudah dicuci, bagian atas wadah aditif dapat dilepaskan.

8.6 Membersihkan Laci Penyimpanan

Setelah melepaskan laci, gunakan sikat kecil untuk membersihkan ceruk, dengan memastikan bahwa semua sisa bubuk deterjen diangkat dari bagian atas dan bawah celah. Pasang kembali laci dan jalankan program bilas tanpa ada pakaian di dalam tabung.

Jika air sangat sadah atau berisi jejak endapan kapur, filter masukan air mungkin bisa tersumbat. Karena itu ada baiknya membersihkannya dari waktu ke waktu.

Untuk membersihkan saringan masukan air:

1. Tutup keran air.
2. Lepaskan selang masukan air dari keran air.
3. Bersihkan saringan dalam selang dengan sikat yang kaku.

1. Pasang lagi selang masukan. Pastikan pasangannya kuat untuk mencegah kebocoran.

Jika mesin dipasang di area yang suhunya bisa lebih rendah dari 0 °C, bersihkan sisa air dari selang air masuk dan pompa pembuangan.

Pengurasan Darurat

1. Cabut steker listrik dari stopkontak. Tutup keran air.
2. Lepaskan selang air masuk.
3. Lepaskan selang Pembuangan Air dari penopang belakang dan cabut dari bak cuci atau keran.

1. Tarik ke depan saluran pembuangan dan yang dari selang masukan dalam mangkok yang ditempatkan di lantai dan biarkan air mengalir keluar.

1. Sekrup lagi selang masukan air dan posisikan lagi saluran pembuangan.

CATATAN

Apabila Anda bermaksud menjalankan lagi mesin, pastikan suhu sekitar mesin di atas 0°C.

PEMECAHAN MASALAH 9.

9.1 Kemungkinan Masalah

Sejumlah masalah terjadi akibat kurangnya pemeliharaan yang sederhana, atau tidak terperhatikan, yang sesungguhnya dapat dengan mudah diselesaikan tanpa memanggil teknisi. Sebelum menghubungi Service Centre (Pusat Layanan) di tempat Anda, lakukanlah dulu pengecekan seperti yang tercantum di bawah ini.

Selama pengoperasian mesin, lampu pilot Mulai/Jeda bisa berkedip dengan adanya sinyal akustik dan layar menampilkan kode alarm, untuk menunjukkan bahwa mesin tidak sedang bekerja. Jika masalah sudah diatasi, tekan tombol Start/Pause [Mulai/Jeda] untuk kembali menjalankan program. Jika, setelah pemeriksaan di atas, masih ada masalah, hubungi Pusat Layanan setempat.

PERINGATAN! Matikan mesin cuci sebelum Anda melakukan pemeriksaan.

Kode Alarm

E10	Mesin tidak mengisiair.
E20	Mesin cuci tidak dapat dikosongkan.
E40	Pintu belum ditutup atau pintu tidak tertutup dengan baik.Silakan periksa pintu!
E40	Listrik tidak stabil. Tunggu hingga listrik stabil dan mesin akan berjalan normal secara automatis.
E91	Tidak ada sambungan antara elemen elektronik alat. Matikan, kemudian hidupkan lagi.

Malafungsi	Kemungkinan penyebabnya	Solusi
Mesin tidak mau berfungsi :	Pintu belum ditutup.(Kode kesalahan: E40)	Tutup pintu masuk cucian sampai rapat.
	Steker belum dimasukkan dengan benar ke dalam stop kontak listrik.	Pasang steker ke dalam soket listrik.
	Tidak ada arus listrik pada stop kontak.	Periksa instalasi listrik di tempat Anda.
	Tombol Start/Pause (Mulai/Jeda) belum ditekan.	Tekan tombol Start/Pause (Mulai/Jeda).
	Program “Delay End” sudah dipilih. Jika cucian harus segera dicuci, batalkan program “Delay End”.
	Listrik tidak stabil. (Jika “ E40 ” muncul di layar.)	Tunggu sampai listrik stabil. Alat akan mulai secara otomatis.
Mesin tidak mengisiair :	Keran air tertutup. (Kode kesalahan: E10).	Buka keran air.
	Selang air masuk terjepit atau tertekuk. (Kode kesalahan: E10 )	Periksa sambungan selang masukan air.
	Filter dalam selang air masuk tersumbat. (Kode kesalahan: E10 )	Bersihkan saringan selang masukan air.
	Pintu tidak tertutup dengan baik.(Kode kesalahan: E40 )	Tutup pintu masuk cucian sampai rapat.
Mesin mengisi air kemudian langsung membuangnya :	Ujung selang pembuangan air terlalu rendah.(Kode kesalahan: E10 )	Lihat paragraf yang sesuai di bagian pembuangan air.
Mesin cuci tidak dapat dikosongkan dan/atau tidak melakukan perasan :	Selang air masuk terjepit atau tertekuk. (Kode kesalahan: E20)	Periksa sambungan selang pembuangan air.
	Pompa pembuangan tersumbat. (Kode kesalahan: E20)	Hubungi Pusat Layanan.
	Opsi “Rinse Hold” telah dipilih. Tekan	Start/Pause untuk mengalir-kan air atau pilih program perasan.
	Cucian tidak terbagi rata dalam tabung.	Jeda mesin dan bagi ratakan cucian secara manual.
Ada air di lantai :	Menggunakan deterjen yang terlalu banyak atau jenisnya tidak tepat (menimbulkan terlalu banyak busa).	Kurangi jumlah deterjen atau gunakan deterjen yang lain. (lihat halaman 57)
	Periksa apakah ada kebocoran pada sambungan selang air masuk. Tidak selalu mudah untuk melihat ini karena air mengalir ke bawah selang; periksa untuk melihat apakah lembab.	Periksa sambungan selang masukan air.
	Selang pembuangan rusak. Hubungi pusat layanan kami.
Hasil cuci tidak memuaskan :	Menggunakan deterjen terlalu sedikit atau jenisnya tidak sesuai.	Tambah jumlah deterjen atau gunakan deterjen yang lain. (lihat halaman 57)
	idak dilakukan tindakan apa pun pada noda membandel sebelum dicuci.	Gunakan produk yang dijual di toko untuk menghilangkan noda yang membandel.
	Suhu yang dipilih tidak tepat.	P eriksa apakah Anda sudah memilih suhu yang benar.
	Beban terlalu berat.	K urangi beban.
Pintu tak dapat dibuka :	Program masih berlangsung. Tunggu sampai siklus pencucian selesai.
	Ada air di dalam tabung. Anda harus menguras air untuk membuka pintu (baca “Membuka Pintu” di halaman 54).
	Masalah ini bisa terjadi akibat kerusakan mesin.	Hubungi Petugas Servis. Jika Anda harus membuka pintu, silakan baca dengan cermat “Membuka pintu darurat”.(lihat halaman 65)
Mesin bergetar atau bising :	Baut sementara dan kemasan belum dilepaskan.	Periksa apakah pemasangan mesin sudah benar.
	Periksa apakah pemasangan mesin sudah benar.	Periksa apakah kerataan mesin sudah benar.
	Cucian tidak terbagi rata dalam tabung.	Jeda mesin dan bagi ratakan cucian secara manual.
	Mungkin cucian dalam tabung terlalu sedikit.	Tambah muatan cucian.
	Kaki yang tidak stabil seperti lantai kayu.	Lihat paragraf yang sesuai di bagian “Pemosisian”.
Malfunction SolusiKemungkinan penyebabnya
Waktu siklus lebih lama dibandingkan yang ditampilkan :	Deterjen melebihi dosis.	K urangi jumlah deterjen at gunakan deterjen yang lain.(berhubungan dengan halaman 57 “Jenis Deterjen dan Jumlah Deterjen”).
	Mesin tidak seimbang. Bagi ratakan cucian secara manual di tabung dan mulai lagi fase perasan. Lihat paragraf yang sesuai di bagian “Pemosisian”.
Siklus lebih pendek dari waktu yang ditampilkan.	Mesin cuci menghitung waktu baru sesuai dengan beban cucian.
Pemerasan lambat memulai atau mesin tidak memeras :	Perangkat elektronik pendeteksi ketidak-seimbangan diaktifkan karena cucian tidak terbagi rata dalam tabung. Cucian akan didistribusi-ulang dengan memutar tabung ke arah berlawanan. Ini dapat terjadi beberapa kali sebelum ketidak-seimbangan dapat dihilangkan dan pemerasan normal dapat dilanjutkan.Jika, setelah 10 menit, cucian tetap tidak terdistribusi secara rata di dalam tabung, mesin tidak akan memeras. Jika begitu, distribusikan ulang beban cucian secara manual dan pilih program peras.	Jeda mesin dan bagi ratakan cucian secara manual.
Bunyi mesin sangat bising dari biasanya :	Mesin tidak dipasang dengan benar.	Pastikan kedataran mesin sudah benar. Baca “Pemasangan”.
	Baut transit atau kemasan tidak dilepaskan.	Pastikan baut sementara dan/atau kemasan sudah dilepaskan. Baca “Membongkar Kemasan”.
	Beban cucian mungkin terlalu sedikit.	Masukkan lagi cucian ke dalam tabung.
Air tidak terlihat di dalam tabung :	Mesin-mesin yang menggunakan teknologi modern, bekerja sangat ekonomis, menggunakan sangat sedikit air tanpa mempengaruhi hasil cucian.

Jika Anda tidak dapat menentukan atau mengatasi masalahnya, hubungi pusat layanan kami. Sebelum menelepon, catatlah model, nomor seri dan tanggal pembelian mesin cuci Anda.

Bila listrik padam atau mesin mengalami gangguan, maka pintu akan terkunci. Mesin akan melanjutkan proses mencuci bila listrik hidup kembali. Bila mesin mengalami gangguan maka pintu akan tetap terkunci, dan memungkinkan untuk dibuka dengan menggunakan fungsi pembuka darurat.

Sebelum membuka pintu:

PERINGATAN!

Pastikan suhu air di dalam pencucian sudah tidak panas. Tunggu hingga suhu air dingin.

Pastikan air tidak tampak pada pintu. Lakukan proses pembuangan air (Drain), bila diperlukan (berhubungan dengan "Pengurasan Darurat" di halaman 61).

Pastikan tabung tidak berputar atau tidak melakukan proses pencucian. Tunggu hingga tabung berhenti berputar.

Untuk membuka pintu, lakukan langkah berikut:

1. Putar kenop program ke posisi "Off" untuk mematikan alat.
2. Cabut steker listrik dari stop kontak.
3. Buka cover pintu, sesuai gambar di bawah.
4. Tarik ke bawah dua kali pemicu pembuka darurat dan buka pintu mesin.
5. Keluarkan cucian.
6. Pasang kembali penutup pintu.

DATA TEKNIS 10.

Dimensi (Tinggi / Lebar / Panjang)	EWF7554E3WB / EWF8004E3WB : 848 x 596.5 x 567.5 mm
	EWF9024D3WB : 848 x 596.5 x 659.0 mm
Catu daya (Tegangan / Frekuensi)		220-240 V~ / 50 Hz
Total daya yang diserap		350 W
Perlindungan sekring minimal 10 A
Tekanan pasokan air (Maksimum / Minimum)		0.8 MPa / 0.05 MPa
Beban maksimum (Pakaian kering)	Program	EWF7554E3WBEWF8004E3WB	EWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWFEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWMFWEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3W	Program	EWF7554E3WBEWF8004E3WB	EWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF9024D3WBEWF902
	Off	-	-
	Hijab	3 kg	3 kg
	Batik	3 kg	3 kg
	Cottons	Max.1)	Max.1)
	Mixed	4 kg	4 kg
	Wool/Handwash	1.5 kg	1.5 kg
	Favourite	-	-
	Spin	Max.	Max.
	Rinse + Spin	Max.	Max.
	Bedding	4 kg	4 kg
	Quick 15	1.5 kg	1.5 kg
	Daily 39	4 kg	5 kg
	Full Wash 60	Max.	Max.
Kecepatan Peras (Maksimum / Minimum) Max.		1) rpm / 400 rpm

1) Kapasitas maksimum / kecepatan putaran maksimum tergantung pada model mesin cuci (lihat yang tertera di panel kontrol).

PEMASANGAN 11.

11.1 Membongkar Kemasan

PERHATIAN!

Semua baut pengangkut dan kemasan harus dilepas sebelum mesin ini digunakan.

Simpan semua perangkat pengiriman agar dapat digunakan lagi jika mesin akan dipindahkan.

1. Potong dan lepaskan empat tali pengikat seperti yang ditunjukkan.

1. Lepaskan kotak karton dan kantong plastik yang menutupi mesin seperti yang ditunjukkan pada gambar.

1. Buka pintu. Keluarkan potongan polistirena dari segel pintu dan semua barang dari tabung.

1. Tarik alat ke posisi vertikal.
2. Keluarkan kabel listrik dan selang pembuangan air dan masukan air dari tempat selang (A) di bagian belakang mesin.

1. Buka ketiga bautnya.
2. Geser keluar penjarak plastik.

1. Letakkan sumbat plastik di lubang. Anda bisa menemukan sumbat di kantong buku petunjuk.

Penting agar mesin cuci Anda berdiri kokoh dan rata dengan lantai untuk memastikan pengoperasian yang benar.

Mesin tidak boleh dipasang di balik pintu yang dapat dikunci, pintu geser, atau pintu yang ada engselnya di sisi yang berlawanan dari pintu mesin cuci.

Gunakan waterpas di bagian atas dan samping mesin cuci untuk memeriksa kerataan.

Jika Anda tidak punya waterpas, sebagai panduan gunakan tepi kusen pintu, lemari dapur, atau meja untuk memeriksa apakah mesin cuci sudah rata.

Perlonggar atau pererat kaki untuk disesuaikan dengan kerataan. Penyesuaian kerataan mesin dengan tepat mencegah getaran, kebisingan, dan pergerakan alat ketika dioperasikan.

Ketika mesin cuci sudah rata, cobalah mengguncangnya dari sudut ke sudut. Jika guncang, sesuaikan lagi kaki-kakinya hingga rata dan tidak lagi berguncang.

Jangan sekali-kali menempatkan kardus, kayu atau semacamnya di bawah mesin untuk mengkompensasi ketidakrataan di lantai. Pasang mesin pada lantai yang datar dan keras. Pastikan sirkulasi udara di sekitar mesin tidak terhalang oleh karpet, permadani, dll.

Periksa dan pastikan mesin tidak menyentuh dinding atau perangkat dapur lainnya.

11.3 Masukan Air

Hubungkan selang masukan air ke keran air dengan ulir BSP berukuran 3/4".

Gunakan selang yang disertakan bersama mesin cuci. JANGAN GUNAKAN SELANG LAMA.

Ujung lain dari selang air masuk yang terhubung ke mesin dapat diputar ke segala arah. Longgarkan sambungannya, putar selang, kemudian kencangkan kembali sambungan sambil memastikan tidak ada kebocoran air.

Selang air masuk tidak boleh diperpanjang. Jika selang terlalu pendek dan Anda tidak ingin memindahkan keran air, Anda harus membeli selang baru yang lebih panjang dan yang khusus dirancang untuk penggunaan ini.

11.4 Pembuangan Air

Ujung selang pembuangan dapat diposisikan dalam tiga cara:

- Mengaitkan di tepi wastafel, menggunakan selongsong selang plastik yang disertakan dengan mesin.

Sesuaikan panjang agar sesuai dengan bak.

Dalam hal ini, pastikan ujungnya tidak bisa terlepas saat mesin akan dikosongkan. Hal ini bisa dilakukan dengan mengikatnya ke keran dengan seutas tali atau menempelkannya ke dinding.

Cabang ini harus berada di atas lekukan sehingga jarak tekukan minimal 60 cm di atas lantai.

Dorong selang pembuangan ke keran dan kencangkan dengan penjepit, pastikan terbentuk simpul lingkaran di selang pembuangan agar limbah dari bak cuci tidak masuk ke dalam alat.

- Langsung ke pipa pembuangan, dengan tinggi minimal 60 cm dan maksimal 90 cm.

Ujung selang pembuangan harus selalu mendapat aliran udara, yaitu diameter bagian dalam pipa pembuangan harus lebih besar dari diameter luar selang pembuangan.

Selang pembuangan tidak boleh terbelit atau kusut. Alirkan di lantai; hanya bagian di dekat lubang pembuangan yang perlu dinaikkan.

Agar mesin berfungsi dengan benar, selang pembuangan harus tetap tersambung pada bagian penyangga yang terletak di bagian atas sisi belakang alat.

11.5 Sambungan Listrik

Mesin ini dirancang untuk digunakan pada daya listrik 220-240 V, fase-tunggal, 50 Hz.

Catu daya yang tidak tepat dapat membatalkan garansi Anda.

Periksa apakah daya listrik di rumah Anda cukup untuk menjalankan mesin dengan beban maksimum, jangan lupa perhitungkan pula peralatan listrik lain.

Produsen mesin ini tidak bertanggung jawab atas kerusakan atau cedera yang diakibatkan kelalaian untuk mematuhi aturan keselamatan di atas.

Kabel listrik harus mudah dijangkau setelah mesin dipasang.

AWAS!

Hubungkan mesin ke stop kontak yang dibumikan.

Jika kabel listrik mesin harus diganti, penggantian ini harus dilakukan oleh Pusat Layanan kami.

KEPEDULIAN LINGKUNGAN 12.

12.1 Bahan Kemasan

Bahan yang ditandai dengan simbol dapat didaur ulang.

Ini berarti, bahan tersebut dapat didaur ulang dengan cara dibuang ke tempat pengumpulan limbah daur-ulang yang sesuai.

12.2 Mesin Lama

Gunakan lokasi pembuangan yang diizinkan untuk mesin lama Anda. Bantulah menjaga kebersihan negara Anda!

Simbol pada produk ini atau kemasannya menandakan bahwa produk ini tidak boleh diperlakukan sebagai limbah rumah tangga.

Melainkan, produk ini harus diserahkan ke tempat pengumpulan limbah daur ulang untuk perangkat listrik dan elektronik.

Dengan memastikan, bahwa produk ini dibuang dengan cara yang benar.

Anda akan membantu mencegah timbulnya konsekuensi negatif terhadap lingkungan dan kesehatan manusia, yang dapat terjadi jika limbah produk ini tidak ditangani secara benar.

Untuk rincian informasi mengenai daur ulang produk ini, hubungi kantor pemda setempat, layanan pembuangan limbah rumah tangga atau toko tempat Anda membeli produk ini.

12.3 Petunjuk Ekologis

Untuk menghemat air, energi dan untuk melindungi lingkungan, ikutilah saran-saran berikut ini:

• Cucian yang kotornya normal dapat dicuci tanpa pra-cuci untuk menghemat deterjen, air dan waktu (juga untuk melindungi lingkungan!).
• Mesin akan bekerja dengan lebih ekonomis jika diberi beban penuh.
• Dengan perlakuan sebelum mencuci yang memadai, noda dan sebagian kotoran dapat dihilangkan; baru kemudian pakaian dapat dicuci pada suhu yang lebih rendah.
• Takar jumlah deterjen sesuai dengan tingkat kesadahan air, tingkat kekotoran cucian serta jumlah cucian.

CATATAN

CATATAN

Indonesia

PT Electrolux Indonesia

Jl. Abdul Muis No.34, Petojo Selatan, Gambir,

Jakarta Pusat 10160, Indonesia

Hotline Service: 0804 111 9999

Diimpor oleh PT Electrolux
