PANDUAN PENGGUNA DH-3ND1 PANASONIC

PEMBERITAHUAN PENTING

Sila simpan Kad Jaminan Perkhidmatan yang dicetak pada muka surat akhir buku Panduan Penggunaan dan Pemasangan ini dan pastikan mendaftar jaminan ini di http://club.panasonic.com.my IMPORTANT NOTICE

Panduan Penggunaan (termasuk Panduan Pemasangan) 2 - 19

ENGLISH

Terima kasih kerana memilih Pancuran Mandi Elektrik Panasonic. Sila baca semua arahan ini dengan teliti demi keselamatan dan penggunaan yang optimum dan simpan Panduan Penggunaan ini di tempat yang selamat untuk rujukan di masa hadapan.

Sila patuhi sepenuhnya

Sila baca langkah-langkah keselamatan berikut dengan teliti sebelum menggunakan produk:

Penunjuk ini memberi amaran tentang kematian atau kecederaan parah.

AWAS

Penunjuk ini memberi amaran tentang kecederaan pengguna atau kerosakan harta benda.

Simbol ini (dengan latar belakang putih) menunjukkan perbuatan yang DILARANG.

Simbol ini (dengan latar belakang hitam) menunjukkan perbuatan yang WAJIB DILAKUKAN.

! AMARAN

Jangan gunakan Unit ini sekiranya anda mendapati sebarang kerosakan atau keadaan luar biasa berlaku dan pastikan Pemutus Litar Elektrik berada dalam keadaan "OFF". (Risiko berasap/kebakaran/kejutan elektrik/melecur)

Contoh / Kuas Set Semula ELB tidak bolen berungsi walaupun anda tolak ia ke atas atau Tuas Set Semula ELB terus menggelongsor ke bawah semasa kendalian. Sila rujuk ke bahagian no. 3. CARA-CARA MENGUJI di muka surat 19. Ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/ ke kahan/

biasa • Suhu air pancuran menjadi terlalu panas dan tidak dapat di kawal dengan menggunakan butang "-" dan "+" di Panel Kawalan. Sila hubungi wakil penjual anda dengan segera untuk penyenggaraan/pembaikian.

Unit ini mesti dibumikan.

- Semasa berlaku kilat / petir, matikan Pemutus Litar Elektrik terlebih dahulu untuk melindungi Unit Pancuran Mandi anda dari sebarang kerosakan.

- Setiap kali pancuran air dimulakan, periksa suhu air dengan tangan sebelum mandi.

- Semasa Pancuran Air Mandi digunakan oleh golongan seperti kanak-kanak, orang tua, orang sakit dan orang cacat anggota, orang yang mendampingi mereka adalah

dinasihatkan supaya memeriksa suhu pancuran dengan tangan dari semasa ke semasa.

Suhu pancuran akan menjadi sangat panas sekiranya pengaliran air terlalu rendah.

- Jangan menggantikan Kepala Pancuran, Hos Pancuran atau mana-mana bahagian Unit yang lain dengan alat gantian selain

- Jangan sembur air pada Unit, atau meletakkan tuala basah di atasnya bagi mengelakkan dari bersentuh dengan bahagian hidup untuk menghalang dari bahaya berasap, nyalaan api, kebakaran dan kejutan elektrik.

- Berhati hati untuk tidak menyentuh Paip Pancuran Hujan semasa mandi dengan suhu tinggi kerana ia akan menjadi panas. Boleh menyebabkan kecederaan.

- Produk ini tidak boleh digunakan oleh pengguna (termasukkanak-kanak) yang kurang upaya dari segi fizikal atau mental, atau kekurangan pengalaman dan pengetahuan, kecuali diberikan arahan atau panduan tentang produk oleh pihak yang bertanggungjawab terhadap keselamatan mereka. Kanak-kanak hendaklah diawasi untuk memastikan bahawa mereka tidak bermain dengan produk.

! AWAS

- Tekan Tuas On-Off sebelum dan selepas mandi. Tuas ini hendaklah ditekan sahaja. Jangan tarik Tuas On-Off. Jangan buka atau tutup Injap Air Utama untuk mengendalikan Unit Pancuran Mandi untuk mengelakkan sebarang kerosakan.

- Jangan gunakan benzena, pencair, agen peluntur dan sebagainya untuk pembersihan bagi mengelakkan bahaya berasap, nyalaan api, kebakaran dan kejutan elektrik.

- Jangan sekat Kepala Pancuran dan Kepala Pancuran Hujan dengan tangan, tuala

atau melenturkan Hos Pancuran. Kadar aliran air akan menurun dan suhu air akan menjadi sangat panas.

- Sila pastikan Getah pada Kepala Pancuran dan Kepala Pancuran Hujan tidak rosak

Untuk memastikan ketahanan Pam, Tuas On-Off mestilah ditekan setiap kali sebelum dan selepas mandi. Tuas ini hendaklah ditekan sahaja. Jangan tarik Tuas On-Off. Jangan buka atau tutup Injap Air Utama untuk mengendalikan unit Pancuran Mandi untuk mengelakkan sebarang kerosakan.

2. e-Cycle

1. Apa itu e-Cycle:

(a) e-Cycle adalah fungsi di mana pancuran panas dan sejuk bersilih ganti pada masa yang ditetapkan, menawarkan pengguna kesan urutan fisiologi.
(b) e-Cycle harus diambil secara berperingkat dan jangan cuba mengambil terlalu kerap pada pertama kali.
(c) Gunakan e-Cycle mengikut kesesuaian kesihatan anda. Jangan gunakan ketika anda tidak berasa sihat.

1. Cara menggunakan e-Cycle:

(a) Untuk pengguna yang pertama kali menggunakan e-Cycle:
- Sila gunakan pancuran panas normal terlebih dahulu untuk memanaskan badan.
(b) Untuk pengguna yang telah menggunakan e-Cycle:
- Sila gunakan e-Cycle mengikut keperluan kesihatan anda. Contohnya boleh menggunakan e-Cycle ketika mula mandi.
(c) Kitaran e-Cycle akan bermula dengan pancuran panas.

1. Cadangan menggunakan e-Cycle:

(a) Adalah digalakkan untuk menggunakan e-Cycle sebanyak 7 hingga 10 kitaran.
(b) e-Cycle harus digunakan setiap hari.
(c) Suhu pancuran panas dari e-Cycle haruslah lebih tinggi daripada suhu pancuran panas normal, pada 40 °C - 42 °C.

1. Kesan dari e-Cycle:

Dengan menggunakan pancuran panas dan sejuk bersilih ganti, e-Cycle mempunyai kesan mempercepatkan kadar pengembangan/pengecutan pembuluh darah, memperbaiki peredaran darah, dan memberikan ketenangan.

Umumnya, e-Cycle mempunyai kesan di atas. Namun, perlu diketahui bahawa kesannya adalah berbeza untuk setiap individu.

AWAS

Sila berhenti menggunakan fungsi e-Cycle segera jika berasa sebarang ketidakselesaan semasa penggunaan.

e-Hybrid bermaksud pancuran udara yang mengandungi air panas, yang memberikan kesan urutan fizikal.

1. Kesan dari e-Hybrid:

e-Hybrid adalah pancuran air panas yang mengandungi udara, memberikan getaran ultrasonik ke sel-sel dalam tubuh,

meningkatkan aliran darah, dan melaraskan fungsi modulasi saraf autonomi.

• Himpunan gelembung udara yang banyak memberikan rangsangan yang selesa untuk tubuh.
• Ion negatif memberikan kesan menyegarkan.

Umumnya, e-Hybrid mempunyai kesan di atas. Namun, perlu diketahui bahawa kesannya adalah berbeza untuk setiap individu.

4. PANCURAN HUJAN

Sila ikut arahan yang diberikan dengan simbol sebelum menggunakan DH-3NDP1(dengan Pancuran Hujan)

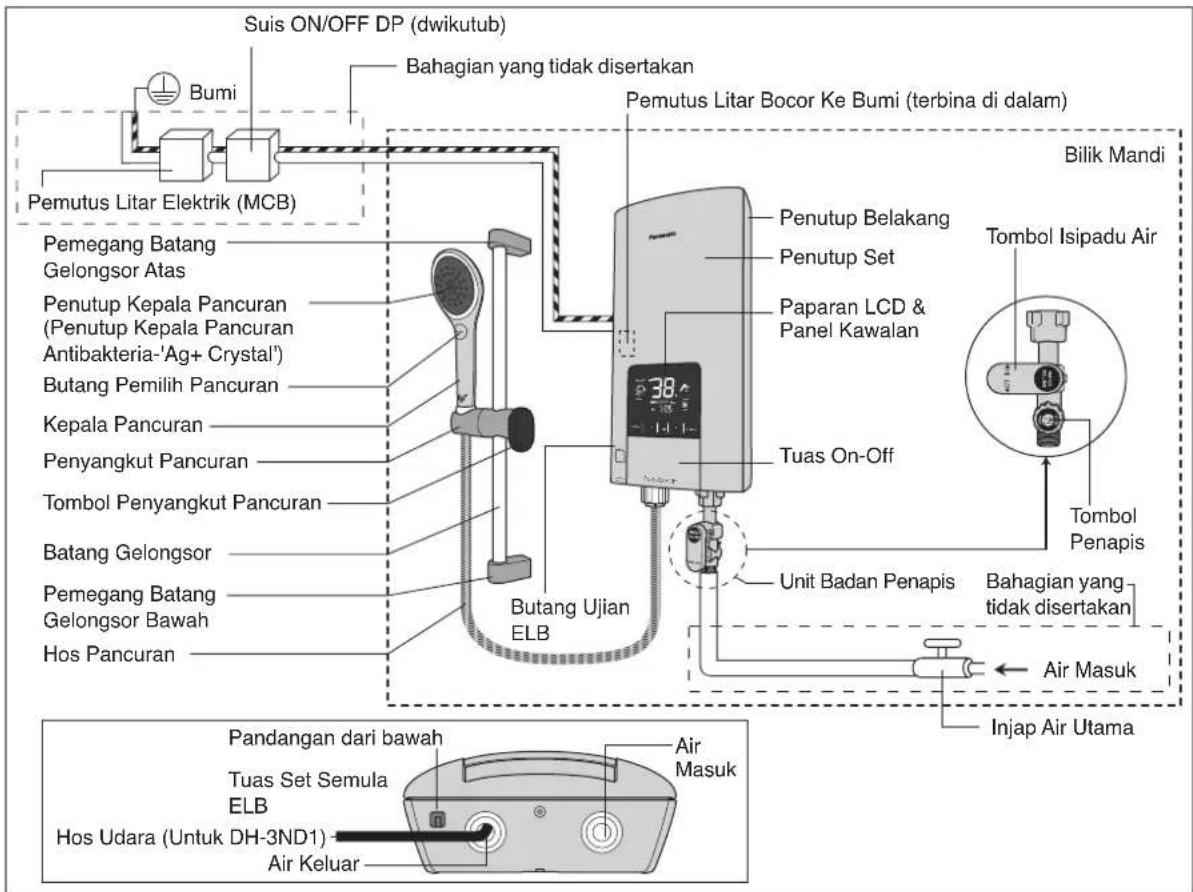

5. MENGENALI BAHAGIAN-BAHAGIAN

Set Pancuran Mandi:

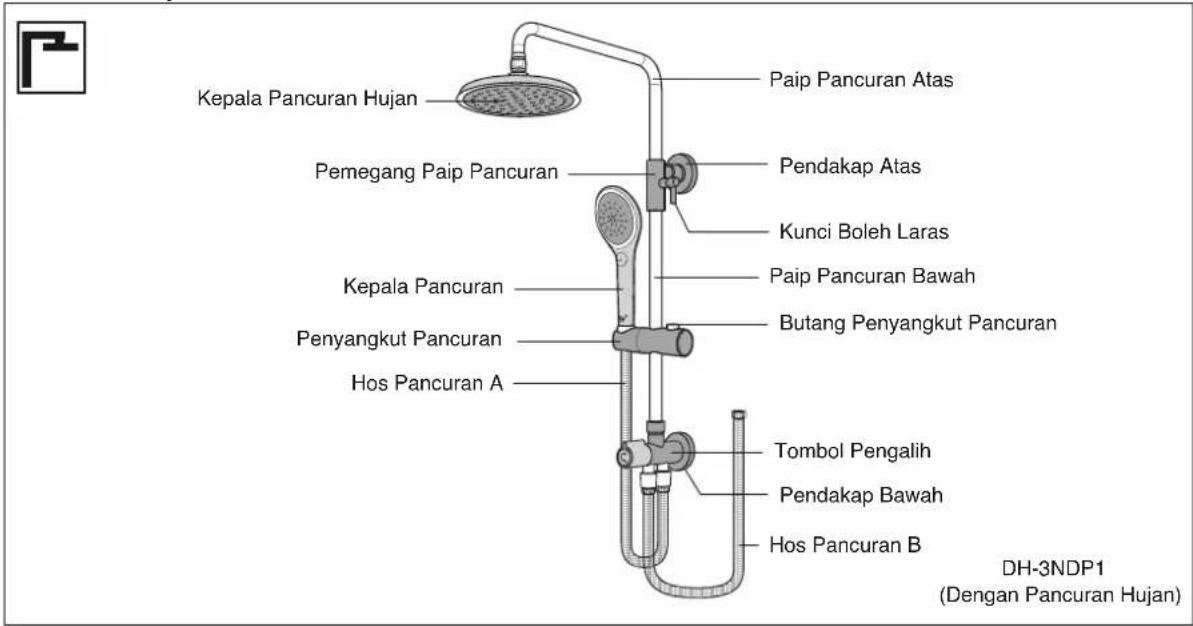

Pancuran Hujan:

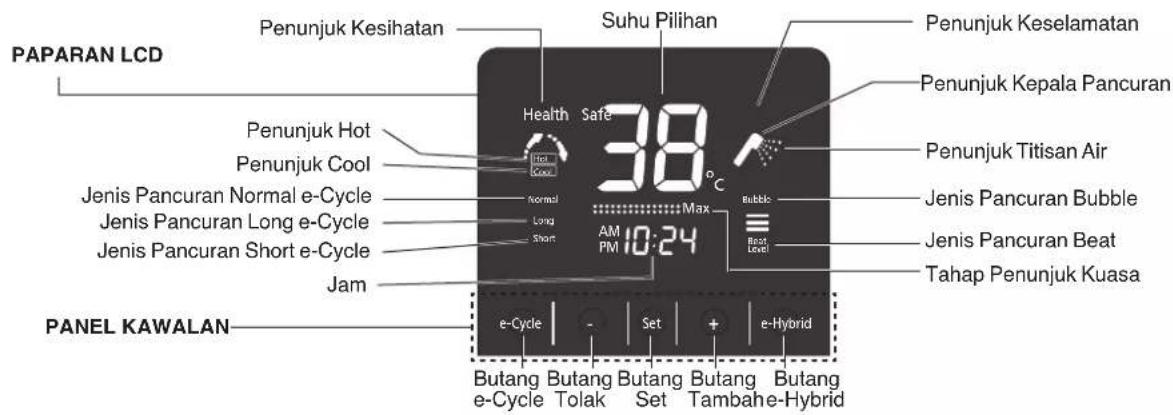

6. PENGENALAN PANEL KAWALAN DAN PAPARAN LCD

Untuk DH-3ND1:

Untuk DH-3NDP1:

1. AKSESORI

Penerangan: Barangan:					DH-3ND1, DH-3NDP1
Set Kepala Pancuran	Kepala Pancuran (1 set)				○	○
Set Penyangkut Pancuran	Hos Pancuran (1 set)	Femegyang BatangGelongsor (2 set)	Penyangkut NepalPancuran (1 set)		○
Set Unit Badan Penapis	Unit Badan Penapis (1 set)	Pelapik Getah (1 keping)	[Lampiran Amaran UnitBadan Penapis (1 helai)		○	○
Batang Gelongsor	Batang Gelongsor (1 batang)				○
Set Pemasangan	Palam Dinding(6 batang)	Pelapik Getah (2 keping)	Skru (6 batang)		○
Pakej Bag C	Pelapik Getah A(4 keping)	Skru(4 batang)	Palam Dinding(4 batang)			○
Hos Pancuran A Pakej	Hos Pancuran A (1 set)					○
Hos Pancuran B Pakej	Hos Pancuran B (1 set)					○
Set Pendakap Atas	Pendakap Atas(1 set)	Skru(1 batang)	Palam Dinding(1 batang)	[YY32]Skru Kunci Allen(2 set)	Kunci Allen(1 batang)
Set Pendakap Bawah	Pendakap Bawah(1 batang)	Penutup PendakapBawah (1 keping)	[SK4]Pelapik Getah B(1 keping)	[ABRK]Skru Kunci Allen(1 set)		○
	[CKV8]Kunci Allen(1 batang)	SKru(3 batang)	[SDTA]Palam Dinding(3 batang)			○
Set Pancuran Hujan	Kepala PancuranHujan (1 set)	[0097]Pelapik Getah C(1 keping)	Penutup C(1 keping)			○
Set Tombol Pengalih	Tombol Pengalih (1 set)					○
Set Penyangkut Pancuran	Penyangkut Pancuran (1 set)					○
Set Paip Pancuran Bawah	Paip Pancuran Bawah (1 batang)					○
Set Paip Pancuran Atas	Paip Pancuran Atas (1 batang)					○

CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK

1. CARA-CARA MENGGUNAKANNYA

1. Buka Injap air utama.

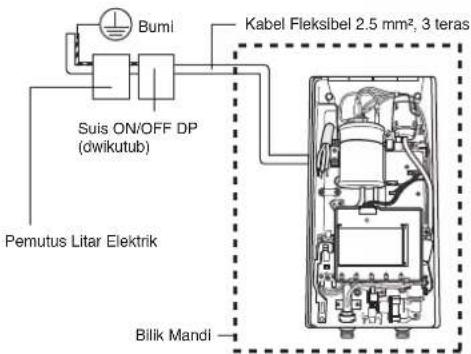

2. Hidupkan Pemutus Litar Elektrik (MCB) dan Suis ON/OFF DP (dwikutub).
3. Tolak ke atas Tuas Set Semula ELB sekiranya ia berada pada kedudukan bawah.
4. Laraskan Tombol Isipadu Air mengikuti arah jam.

- Putaran tombol mengikuti arah jam akan meningkatkan pengaliran air dan seterusnya menurunkan suhu air.

- Putaran tombol mengikuti arah lawan jam akan mengurangkan pengaliran air dan seterusnya meningkatkan suhu air.

1. Tekan Tuas On-Off.

(a) Air akan mengalir dari Kepala Pancuran dan untuk seketika terdapat pancuran 'Air Bubble'.

Tuas ini hendaklah ditekan sahaja. Jangan tarik Tuas On-Off. Jangan buka atau tutup Injap Air Utama untuk mengendalikan Unit Pancuran Mandi untuk mengelakkan sebarang kerosakan.

Untuk memastikan ketahanan Pam, Tuas On-Off mestilah ditekan setiap kali sebelum dan selepas mandi. Tuas ini hendaklah ditekan sahaja. Jangan tarik Tuas On-Off. Jangan buka atau tutup Injap Air Utama untuk mengendalikan Unit Pancuran Mandi untuk mengelakkan sebarang kerosakan.

ELB: Keadaan ON ELB: Keadaan OFF

(a) Suhu pancuran boleh dikawal dengan menekan butang "-" atau butang "+".
(b) Setiap tekanan pada butang akan mengurangkan atau meningkatkan suhu sebanyak 1 °C. Tekanan berterusan akan mengurangkan atau meningkatkan suhu pancuran secara berterusan.
(c) Larasan suhu terendah adalah 32 °C.

1. Aliran air akan berubah secara beransur-ansur dari Kepala Pancuran Hujan ke Kepala Pancuran apabila memutarkan Tombol Pengalih arah lawan jam.

Nota:

Isipadu air akan berkurang jika air mengalir serentak di Kepala Pancuran dan Kepala Pancuran Hujan.

1. Ketika menggunakan Kepala Pancuran ini, pilih jenis pancuran yang dikehendaki dengan Butang Pemilih Pancuran. Tekan butang dengan sepenuhnya.

Butang Pemilih Pancuran

Nota:

Apabila menghentikan pengaliran air atau menukar pemilihan pancuran air dari Pancuran Luas ke Pancuran Tompok, beberapa titisan air akan terus keluar dari Kepala Pancuran dan Pancuran Hujan kurang dari 2 minit. Ini adalah biasa kerana masih terdapat air di dalam Kepala Pancuran dan Pancuran Hujan, ini bukan perkara luar biasa kepada Unit ini.

AWAS

Jangan sekat Kepala Pancuran dan Kepala Pancuran Hujan dengan tangan, tuala atau melenturkan Hos Pancuran. Kadar aliran air akan menurun dan suhu air akan menjadi sangat panas.

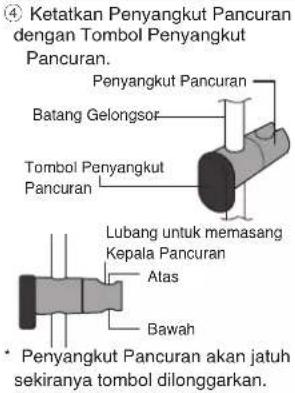

(a) Longgarkan Tombol Penyangkut Pancuran untuk melaraskan Penyangkut Pancuran ke atas atau ke bawah. Ketatkan semula Tombol Penyangkut Pancuran.
(b) Longgarkan Tombol Penyangkut Pancuran dan Penyangkut Pancuran boleh diubah ke kiri atau ke kan an. Ketatkan semula Tombol Penyangkut Pancuran.
(c) Sudut Kepala Pancuran boleh diubah dengan menggerakkan Kepala Pancuran ke atas atau ke bawah.

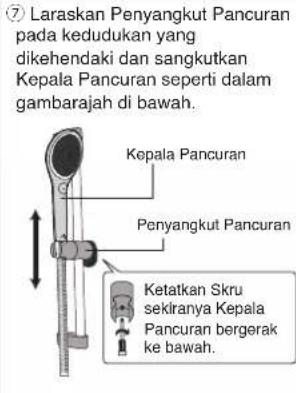

(a) Tekan dan tahan Butang Penyangkut Pancuran untuk menyesuaikan tinggi atau rendah dan kiri atau kanan.

Lepaskan Butang Penyangkut Pancuran untuk menetapkan kedudukan.

(a) Longgarkan Kunci Boleh Laras dan laraskan Paip Pancuran Atas tinggi atau bawah dan kiri atau kanan. Ketatkan Kunci Boleh Laras. Semasa menetapkan Paip Pancuran Atas pada ketinggian maksimum, turunkan paip sedikit jika terasa sentakan diikuti dengan mengetatkan Kunci Boleh Laras (ini untuk mengelakkan kebocoran akibat melebihi tetapan ketinggian maksimum).

(b) Sudut Kepala Pancuran Hujan dapat disesuaikan dengan menggerakkan Kepala Pancuran Hujan ke atas atau ke bawah.

Nota:

Semasa mematikan Pancuran, sisa air dari Kepala Pancuran / Kepala Pancuran Hujan akan terus menitik sebelum berhenti sepenuhnya.

1. Penetapan e-Cycle

(a) Hidupkan set terlebih dahulu (pancuran air panas telah mengalir keluar dari Kepala Pancuran) sebelum memulakan e-Cycle.

(b) (1) Pertama, tekan Butang e-Cycle untuk memulakan fungsi e-Cycle.

Setiap pilihan akan dipamerkan pada bahagian e-Cycle di Paparan LCD diikuti dengan penunjuk "HOT" dan "COOL" yang bersilih ganti.

(3) Keadaan kitaran yang berbeza-beza akan terhasil jika Butang e-Cycle ditekan berkali-kali.

(i)

• Kitaran normal untuk Pancuran e-Cycle.
• Penunjuk akan menunjuk sebagai "Normal"
• Pancuran HOT : 40 s Pancuran COOL: 30 s
• Kitaran panjang untuk Pancuran e-Cycle.
• Penunjuk akan menunjuk sebagai "Long".
• Pancuran HOT: 50 s Pancuran COOL: 40 s
• Kitaran panjang untuk Pancuran e-Cycle.
• Penunjuk akan menunjuk sebagai "Long".
• Pancuran HOT: 50 s Pancuran COOL: 40 s

(iii)

• Kitaran pendek untuk Pancuran e-Cycle.
• Penunjuk akan menunjuk sebagai "Short".
• Pancuran HOT: 30 s Pancuran COOL: 20 s

(iv)

Nota: Semasa Pancuran HOT semasa Pancuran COOL dan HOT akan berkelip. dan COOL akan berkelip.

- Semasa penggunaan e-Cycle, kiraan untuk kitaran akan berterusan walau semasa membuat penetapan semula untuk suhu pancuran panas dan sejuk.

(5) Jika anda ingin menukar suhu COOL:

a) Tekan berterusan Butang Set untuk 3 saat.

- Suhu sejuk adalah lebih kurang 10 °C lebih rendah dari suhu pancuran panas.

(iii)

- Suhu sejuk adalah lebih kurang 8 °C lebih rendah dari suhu pancuran panas.

(iv)

- Suhu sejuk adalah lebih kurang 5 °C lebih rendah dari suhu pancuran panas.

Pancuran Normal (Jika penunjuk BUBBLE atau BEAT terpadam)

(iii)

Pancuran BUBBLE dengan BEAT 1 (gelembung udara berkala)

(v)

Pancuran BUBBLE dengan BEAT 3 (gelembung udara berkala)

(ii)

Pancuran BUBBLE (gelembung udara berterusan)

(iv)

Pancuran BUBBLE dengan BEAT 2 (gelembung udara berkala)

Nota:

e-Cycle dan e-Hybrid beroperasi secara serentak.

14. Penetapan masa:

(1) Tekan Butang "Set" Jam pada Paparan LCD akan berkelipan.

(2) Tekan Butang "+" untuk ke hadapan.

(3) Tekan Butang "-" untuk ke belakang.

(4) Setiap kali Butang "+" atau "-" ditekan akan menambah atau menolak 1 minit. (5) Tekanan berterusan akan menambah atau menolak 10 minit. (6) Tekan Butang "Set" untuk menetapkan masa yang baru. (Kelipan akan berhenti).

Apabila Butang "Set" tidak di tekan selepas pelarasan masa dilakukan, jam akan terus beroperasi secara automatik 1 minit kemudian dengan masa yang baru dengan penambahan 1 minit.

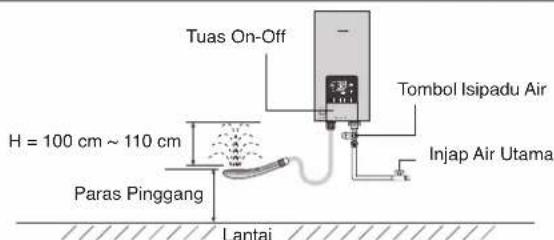

2. CARA MENYELARASKAN KADAR ALIRAN AIR

(1) Cara melaraskan kadar pengaliran air maksima.

Step 1: Tekan Tuas On-Off dan pilih Pancuran Luas pada Kepala Pancuran dengan menggunakan Butang Pemilih Pancuran (rujuk Gambarajah 1)

Step 2: Tutup Injap Air Utama.

Step 3: Pusingkan Kepala Pancuran menghala ke atas pada paras pinggang.

Untuk DH-3NDP1 (dengan Pancuran Hujan), pastikan air mengalir di Kepala Pancuran sahaja.

Step 4: Laraskan Tombol Isipadu Air ke tahap pengaliran maksima (rujuk Gambarajah 2).

Step 5: Buka Injap Air Utama sedikit demi sedikit dan laraskan ketinggian pancuran (H).

Disyorkan menyelaraskan ketinggian air pancuran H=100 cm \~ 110 cm (kira-kira 3 L/min).

(Sekiranya ketinggian pancuran (H) tinggi, suhu air panas akan menurun akibat kadar pengaliran yang berlebihan).

Nota: 1. Beri perhatian pada suhu pancuran semasa merendahkan isipadu air. Suhu pancuran akan menjadi sangat panas jika kadar aliran air terlalu rendah.

Sekiranya kadar aliran air terlalu rendah, kemungkinan aliran air dari Kepala Pancuran Hujan tidak mencukupi. Sila hubungi wakil jualan yang sah untuk bantuan.

Butang Pemilih Pancuran

Gambarajah 1

Tombol Isipadu Air

Gambarajah 2

3. PENYENGGARAAN

AMARAN

Pastikan Pemutus Litar Elektrik dimatikan sebelum dibersihkan.

1) Bersihkan dengan kain yang dilembapkan.
2) Jangan guna benzena, pencair, pencuci, peluntur dan lain-lain.
3) Jangan sembur air pada Unit, atau meletak tuala basah di atasnya.
4) Pastikan guna kain yang sesuai untuk membersihkan permukaan Penutup Set bagi mengelakkan calar.

(2) Pembersihan Kepala Pancuran

Bersihkan Getah pada Kepala Pancuran dengan menggunakan berus yang lembut dari semasa ke semasa (Disyorkan seminggu sekali).

Sila pastikan Getah pada Kepala Pancuran tidak rosak semasa pembersihan. Ia boleh menjejaskan corak pancuran air.

(3) Pembersihan Kepala Pancuran Hujan untuk DH-3NDP1 (dengan Pancuran Hujan)

Bersihkan Getah Silikon pada Kepala Pancuran Hujan dengan menggunakan berus lembut dari semasa ke semasa (Disarankan seminggu sekali).

Sila pastikan Getah pada Kepala Pancuran Hujan tidak rosak semasa pembersihan. Ia boleh menjejaskan corak pancuran air.

(4) Pembersihan Unit Penapis (Unit Penapis dipasang pada Tombol Penapis)

Penapis Air di dalam Unit Penapis mestilah dicuci seminggu sekali. Unit Penapis mestilah dicuci sekiranya air panas tidak mengalir dengan sempurna.

Membuka, membersih dan memasang Unit Penapis

② Laraskan Tombol Isipadu Air mengikuti arah jam jika ia menghalang Tombol Penapis. Pusingkan Tombol Penapis ikut arah lawan jam dan keluarkannya.

③ Bersihkan Unit Penapis.

AWAS

(1) Sila periksa perkara-perkara berikut sebelum pembaikan.

Tanda-tanda Perkara yang perlu diperiksa
Pancuran air tidak mengalir seperti biasa.	1. Periksa Unit Penapis. Bersihkan Penapis jika ianya tersumbat dengan kekotoran (rujuk Pembersihan Unit Penapis seperti di muka surat 12).2. Periksa Kepala Pancuran dan Kepala Pancuran Hujan. Bersihkan Kepala Pancuran jika ada kekotoran (rujuk Pembersihan Kepala Pancuran di muka surat 12).3. Jika produk ini tidak terpadam, sila matikan dan hidupkan semula dengan menekan Tuas On-Off untuk mengaktifkan semula pam air (untuk DH-3NDP1 sahaja)
Tiada air panas mengalir keluar dari saluran keluar (tiada aliran elektrik ke Unit)	1. Pastikan Tuas On-Off ditekan dan berada pada keadaan “On”.2. Pastikan Tuas Set Semula ELB tidak menggelongsor ke bawah.Tolak Tuas Set Semula ELB ke atas untuk ke keadaan asal (lihat CARA-CARA MENGUJI di muka surat 19).3. Pastikan Suis ON/OFF DP (dwikutub) dihidupkan.4. Pastikan Pemutus Litar Elektrik (MCB) dihidupkan.
Tiada air mengalir keluar dari Kepala Pancuran.	1. Periksa Injap Air Utama, buka Injap Air Utama sekiranya tertutup (rujuk CARA-CARA MENGGUNAKANNYA di muka surat 8).2. Periksa Panel LCD.• Periksa Tuas On-Off. Sekiranya Panel LCD masih padam, jangan gunakan Unit dan sila hubungi wakil penjual anda dengan segera.
Air tidak cukup panas.	1. Laraskan suhu pancuran (rujuk Penetapan suhu di muka surat 8)2. Sila rujuk CARA MENYELARASKAN KADAR ALIRAN AIR di muka surat 11.

(2) Jika anda mendapati keadaan seperti berikut semasa menggunakan peralatan ini, jangan gunakan Unit dan sila hubungi wakil penjual anda yang sah dengan segera.
1) Kebocoran air
2) Tiada Pengaliran air.
3) Suhu air tidak dapat dikawal.
4) Tiada paparan pada LCD.
(3) Kemahiran tertentu diperlukan untuk memperbaiki peralatan ini. Oleh itu jangan sekali-kali cuba membaikinya sendiri.
(4) Sekiranya Unit mengalami masalah, terdapat paparan E1, E2 atau E3 berkelipan pada bahagian Paparan Penunjuk Suhu yang menandakan terdapatnya masalah pada paparan.
Jangan gunakan Unit dan sila hubungi wakil penjual anda yang sah dengan segera.

• Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran.
• Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup.
• Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari jangkauan pengguna.

Unit ini perlu dibumikan.

- Jangan memasang Unit Badan Penapis pada saluran keluar kerana air pada saluran masuk tidak dapat ditapis dan mengakibatkan bending untuk masuk ke dalam unit. Ini akan menyebabkan Unit Pemanas dan Kepala Pancuran tersumbat.

• Jangan memasang, menanggalkan, atau memasang semula unit dengan sendiri. Pemasangan yang tidak betul akan mengakibatkan kebocoran air, kejutan elektrik, atau kebakaran. Pemasangan dan pendawaian haruslah dilakukan oleh pekerja yang mahir.
• Perkongsian paip untuk air masuk dan keluar adalah dilarang. Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain. Suhu air pancuran akan menjadi sangat panas.

AWAS

- Kabel fleksibel harus dimasukkan ke unit melalui bahagian yang sedia ada sahaja (jangan membuat lubang tambahan).

1. SEBELUM PEMASANGAN DIBUAT

(1) Pastikan tekanan air.

Tekanan air minima 9.8 kPa / 0.1 kgf/cm² / 1.42 psi (DH-3ND1)

Tekanan air minima 4.9 kPa / 0.05 kgf/cm² / 0.71 psi (DH-3NDP1)

Tekanan air maksima 380 kPa / 3.87 kgf/cm² / 55 psi

- Cara mengukur tekanan air seperti dalam gambarajah.

Air hendaklah mengalir keluar dari Hos setinggi 2.0 m dari Injap Air Utama.

Nota: Apabila mengeluarkan unit dari bungkusan, kemungkinan ada kehadiran sedikit air di dalamnya. Ini adalah biasa kerana unit-unit diuji semasa proses pembuatan.

2. CARA MEMASANG

AMARAN

Semasa proses pemasangan, pastikan sumber elektrik dan air telah ditutup.

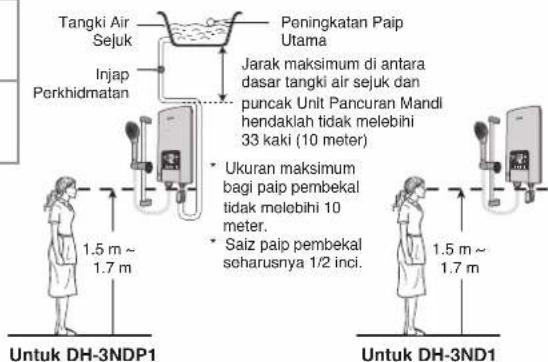

1. Di mana unit ini perlu dipasang.

• Pastikan unit ini dipasangkan pada dinding seperti dalam Gambarajah 1 (keadaan menegak sahaja).
• Jangan memasang unit jauh dari permukaan dinding seperti yang ditunjukkan dalam Gambarajah 2.
• Unit hendaklah dipasang pada ketinggian 1.5 m \~ 1.7 m dari atas lantai.

2. Menanggalkan Penutup Set.

① Tanggalkan skru dari bahagian bawah unit.
② Tanggalkan Penutup Unit dari bahagian bawah dahulu diikuti dengan bahagian atas.

3. Cara memasang Pancuran Mandi Elektrik.

①

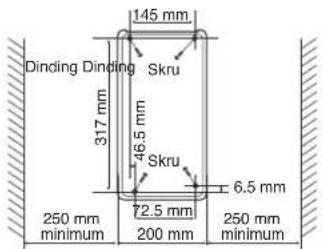

① Unit hendaklah berjarak sekurang-kurangnya 250 mm di sebelah kiri dan kanan dinding.

② Gerudi 4 lubang pada dinding (merujuk Rajah 1).
③ Masukkan Palam Dinding ke dalam lubang.

Rajah 1

Kabel fleksibel harus dimasukkan ke Unit melalui bahagian yang sedia ada sahaja (jangan membuat lubang tambahan).

⑤ Unit hendaklah dipasang ke dinding dengan 4 skru.

⑤ Periksa sama ada Unit diikat dengan ketat dengan menggerakkan Unit ke kiri dan kanan.

Nota: Penutup Belakang Unit mesti diketatkan dengan 4 Skru.

4. Pendawaian elektrik

AMARAN

Saiz Kabel Fleksibel dan pendawaian elektrik mestilah dipasang dengan sempurna untuk mencegah bahaya berasap dan kebakaran.

AMARAN

Pancuran mandi ini hendaklah disambung secara kekal ke bekalan elektrik menerusi Suis ON/OFF DP (dwikutub) yang mempunyai pemisahan sesentuh sekurang-kurangnya 3 mm pada semua kutub yang digabungkan dalam pendawaian tetap. Suis ini hendaklah dipasangkan dengan jelas tetapi jauh dari jangkauan pengguna.

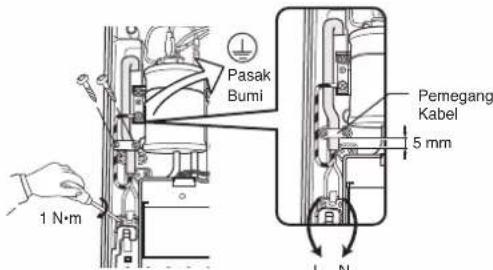

① Pendawaian Kabel Fleksibel disambungkan ke ELB di dalam Unit: 2.5 mm², Kabel Fleksibel 3 teras.

② Buka Pemegang Kabel dan pasangkan Kabel Fleksibel. Buangkan Penyalut Wayar di bahagian hujungnya. Ketatkan wayar hidup (L) dan wayar neutral (N) pada ELB (L, N) dan wayar bumi pada Pasak Bumi dengan menggunakan daya kilas 1 N.m (10 kgf.cm). Pasang semu Pemegang Kabel untuk memegang Kabel Fleksibel.

Terminal ELB

DH-3ND1:

DH-3NDP1:

③ Sambungkan wayar pada kekutuban yang betul (L,N).

• Sambungan wayar pada arah kekutuban yang salah (L,N) akan menyebabkan litar konduksi kutub tidak berfungsi seperti biasa dan boleh menyebabkan kebocoran elektrik, kebakaran dan sebagainya.
• Periksa arah kekutuban (L,N) terlebih dahulu sebelum pendawaian berpandukan alat uji julat voltan atau meter voltan dengan menyambungkan satu terminal meter ke bumi, dan satu terminal lagi disentuhkan ke salah satu terminal bekalan kuasa.
  • Apabila jarum meter banyak terpesong, arah kekutuban terminal bekalan kuasa adalah 'L'.

④ Rod Bumi

AMARAN

Unit ini mesti dibumikan.

5. Cara-cara pemasangan paip

AMARAN

Perkongsian paip untuk paip masuk dan keluar dilarang. Tekanan air akan berkurang sekiranya terdapat air keluar pada saluran yang lain. Air akan menjadi sangat panas.

AWAS

① Letakkan Pelapik Getah di antara Unit Badan Penapis dan Paip Mudah Lentur. Jangan guna Pita Paip. Ketatkan dengan Sepana.
② Letakkan Pelapik Getah di antara Unit Badan Penapis dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan. Unit Badan Penapis hendaklah dipasang mengarah ke hadapan Unit. Nota: Untuk langkah pemasangan seterusnya, teruskan dengan model masing-masing.

③ Letakkan Pelapik Getah di antara Hos Pancuran dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan.
④ Letakkan Pelapik Getah di antara Hos Pancuran dan Kepala Pancuran. Jangan guna Pita Paip. Ketatkan dengan tangan.

Untuk DH-3NDP1 (dengan Pancuran Hujan)

6. Menutup Penutup Set

① Tutupkan Penutup Set seperti susunan yang ditunjukkan pada gambarajah (Tutupkan dari atas ke bawah).
② Pasang Skru pada bahagian bawah Unit.

Nota:

Jangan tekan Butang Ujian ELB semasa menutup Penutup Set.

① Penutup Set

②

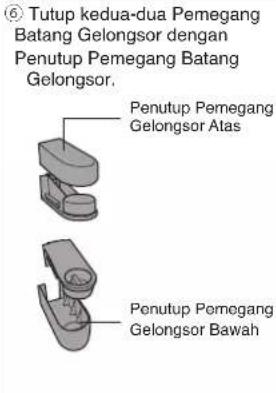

7. Pemasangan Penyangkut Pancuran. (DH-3ND1, DH-3NDP1)

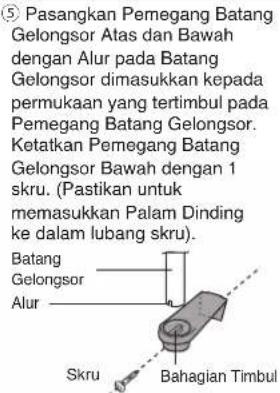

1 Pasangkan kedua Pemegang Batang Gelongsor supaya kedudukan Kepala Pancuran tidak melebihi bahagian atas Unit.Pastikan permukaan dinding untuk pemasangan Pemegang Batang Gelongsor adalah sama rata. Jika tidak sama rata, sila gunakan pelapik (tidak disertakan) semasa memasang aksesor tersebut.		2 Pasang Pemegang Batang Gelongsor Atas pada dinding tetapi tidak melebihi bahagian atas Unit. Ketatkan Pemegang Batang Gelongsor Atas dengan 1 skru.		3 Sediakan Penyangkut Pancuran dan Batang Gelongsor, tanggalkan Tombol Penyangkut Pancuran dengan memusingkannya (arah lawan jam) kemudian pasangkan mengikut urutan (1), (2) dan (3).

8. Pemasangan Pancuran Hujan [DH-3NDP1 (dengan Pancuran Hujan)]

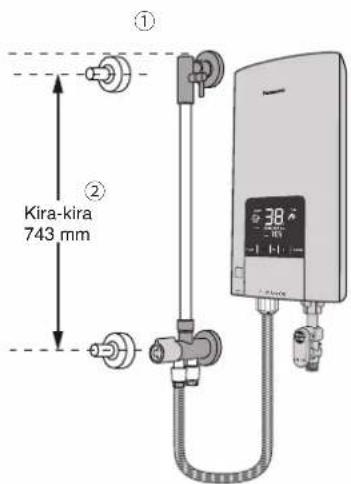

① Pasang Pendakap Atas di dinding pada aras sama tinggi atau lebih rendah daripada bahagian atas Unit. Ketatkan Pendakap Atas dengan 1 skru. (Pastikan memasukkan Palam Dinding melalui lubang skru.)
② Pasang Pendakap Bawah dengan mengetatkan Pendakap Bawah dengan skru seperti yang ditunjukkan pada Rajah 1 (pastikan masukkan Palam Dinding melalui lubang skru). Kedudukan Pendakap Bawah mesti selari dengan Pendakap Atas. Jarak antara Pendakap Atas dan Pendakap Bawah seperti yang ditunjukkan pada Rajah 2.
③ Tutup Pendakap Bawah dengan Penutup Pendakap Bawah. Nota: Pastikan terdapat Pelapik Getah di Penutup Pendakap Bawah untuk mengelakkan kerosakan pada bahagian tersebut.

Penutup Pendakap BawahPendakap Bawah

④ Pasang Penyangkut Pancuran Hujan ke Paip Pancuran Bawah dengan menekan dan menahan Butang Penyangkut Pancuran. Lepaskan Butang Penyangkut Pancuran untuk menetapkan kedudukan yang diingini.

⑤ Pasangkan Paip Pancuran Bawah dengan Paip Pancuran Atas. Pastikan 3 keping Pelapik Getah yang terdapat di Paip Pancuran Atas tidak terkeluar untuk mengelakkan sebarang kerosakan.
⑥ Pasangkan Pengalih dan Paip Pancuran menjadi satu komponen seperti ditunjukkan dalam Rajah 3. (Pastikan Pelapik Getah diletakkan antara Tombol Pengalih dan Paip Pancuran). Ketatkan dengan tangan.

⑥ Rajah 3

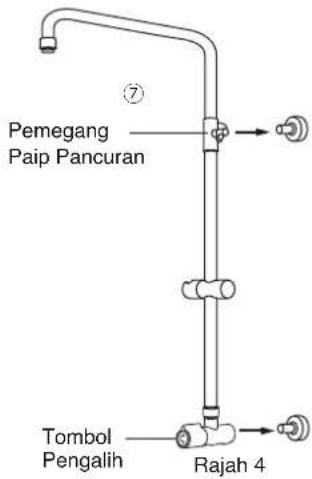

⑦ Pasang Tombol Pengalih ke Pendakap Bawah dan Pemegang Paip Pancuran ke Pendakap Atas seperti yang ditunjukkan dalam Rajah 4.

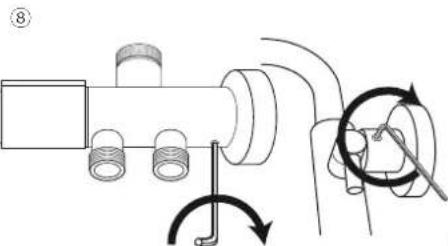

⑧ Ketatkan Tombol Pengalih dan Pemegang Paip Pancuran dengan skru menggunakan kunci Allen yang disediakan. Nota: Pastikan aras dinding adalah sama untuk kedudukan Pendakap Atas dan Pendakap Bawah. Sekiranya dinding tidak sama, sila laraskan tahap Pemegang Paip Pancuran sebelum dipasang ke Pendakap Atas (sila rujuk Rajah 5).

⑨ Tanggalkan Penutup C dari Kepala Pancuran Hujan (pastikan terdapat Pelapik Getah di dalam). Pasangkan Kepala Pancuran Hujan ke Paip Pancuran seperti yang ditunjukkan pada Rajah 6 dengan memutar mengikut arah jam. Ketatkan dengan tangan.

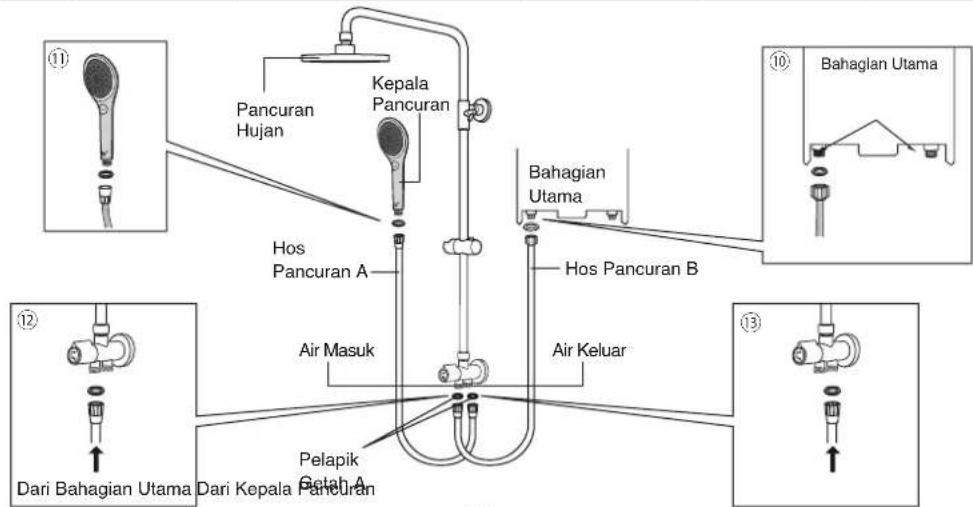

Cara-cara pemasangan paip:

⑩ Letakkan Pelapik Getah di antara Hos Pancuran B dan Bahagian Utama. Jangan guna Pita Paip. Ketatkan dengan tangan.
⑪ Letakkan Pelapik Getah di antara Hos Pancuran A dan Kepala Pancuran. Pastikan untuk menyambung Penyambung Hos krom ke Kepala Pancuran. Jangan gunakan Pita Paip. Ketatkan dengan tangan.
Letakkan Pelapik Getah di antara Hos Pancuran B (bersambung dengan Badan Utama) dan sambungkan ke Pengalih pada sambungan depan Jangan gunakan Pita Paip. Ketatkan dengan tangan.
⑬ Letakkan Pelapik Getah di antara Hos Pancuran A (bersambung dengan Kepala pancuran) dan sambungkan ke Pengalih pada sambungan belakang. Jangan gunakan Pita Paip. Ketatkan dengan tangan.

Pelapik Getah C

Penutup C Sila tanggalkan sebelum memasang pada Set Paip Penyangkut

Rajah 6

Nota:

Pastikan sambungan Hos adalah betul seperti yang ditunjukkan pada gambar. Sambungan yang salah akan menyebabkan tiada aliran air di Kepala Pancuran / Kepala Pancuran Hujan.

3. CARA-CARA MENGUJI

1. • Periksa Pendawaian sebelum elektrik dibekalkan.

2. Hidupkan Pemutus Litar Elektrik (MCB) dan Suis ON/OFF DP (dwikutub).

3. Hidupkan ELB pada Unit (tolak Tuas Set Semula ELB ke atas).
   • Tekan Butang Ujian ELB.
4. ELB adalah di dalam keadaan baik apabila ianya pada kedudukan "Off" (Tuas Set Semula ELB akan menggelongsor ke bawah) dan tolak Tuas Set Semula ELB ke atas. Sila rujuk gambarajah.
5. Pemeriksaan ke atas Pemutus Litar Bocor ke Bumi (ELB) terbina hendaklah dilakukan sebulan sekali untuk mengelakkan bahaya kepada pengguna seperti kerosakan kepada harta benda, kecederaan parah atau kematian.

AMARAN

1. • Tekan Tuas On-Off sekali, LCD Panel akan aktif dan air akan mula mengalir keluar dari Kepala Pancuran.

- Laraskan suhu air menggunakan Butang "-" atau "+" untuk merendahkan atau meningkatkan suhu pancuran.

1. Sila rujuk CARA-CARA MENGGUNAKAN PANCURAN MANDI ELEKTRIK dan CARA MENYELARASKAN KADAR ALIRAN pada muka surat 8 & 11.

CONTENTS

	Page No.
BEFORE USING ELECTRIC HOME SHOWER	20
1. SAFETY INSTRUCTIONS	20
2. e-Cycle	22
3. e-Hybrid	22
4. RAIN SHOWER	23
5. PARTS IDENTIFICATION	23
6. DESCRIPTION OF LCD DISPLAY & CONTROL PANEL	24
7. ACCESSORIES	25
HOW TO USE ELECTRIC HOME SHOWER	26
1. HOW TO USE	26
2. WATER FLOW RATE ADJUSTMENT	29
3. MAINTENANCE	29
4. TROUBLESHOOTING	30
5. SPECIFICATION	31
HOW TO INSTALL ELECTRIC HOME SHOWER	32
1. BEFORE INSTALLATION	32
2. HOW TO INSTALL	32
3. TEST OPERATION	37
WARRANTY CARD	Last Page

BEFORE USING ELECTRIC HOME SHOWER

Jaminan ini memberi hak kepada pengguna Panasonic Malaysia untuk mendapatkan perkhidmatan percuma pada produk Panasonic dalam tempoh 12 bulan dari tarikh pembelian. *Jaminan tambahan selama 12 bulan juga disediakan untuk DIGITAL STILL / VIDEO / CAMERA SLR, sekiranya produk didaftarkan secara dalam talian di http://dub.panasonic.com.my sama ada secara langsung oleh pembeli atau oleh Pengedar Panasonic yang bertaulah dan dilutuskan oleh Panasonic Malaysia Sdn Bhd.

Jaminan diatas adalah tertakluk kepada terma dan syarat yang disenaraikan di bawah:

1. Jaminan ini diguna pakai bagi setiap produk baru yang dibel untuk kegunaan domestik di Malaysia daripada pengedar Panasonic yang sah yang mana produk tersebut diedarkan oleh Panasonic Malaysia Sdn Bhd ("Panasonic Malaysia")
2. Pengesahan Jaminan yang didaftarkan dalam talan yang dibuktikan dalam cetakan hendaklah tertakluk kepada kelulusan oleh Panasonic Malaysia menurut polisi, peraturan, budi bicara atau sebaliknya.
3. Pelanggan dikehendaki mengemukakan sijil pendaftaran jaminan asal atau kad jaminan berserta dengan resit pembelian yang asal untuk perkhidmatan jaminan secara percuma, jika gagal, yang mana Panasonic Malaysia atau wakil servis Panasonic bertautiah oleh Panasonic mempunyai hak untuk menolak sebarang tuntutan jaminan.
4. Jaminan ini meliputi sebarang kerosakan dari segi pembuatan dan juga kerosakan yang berfaku berpunca dari kegunaan biasa dalam tempoh jaminan. Panasonic Malaysia atau Wakil Servis Panasonic akan mengikut budi bicara mereka untuk tidak mengenakan caj untuk sebarang pembalikan dan / atau penggantian komponen atau bahagian produk yang rosak. Sebarang bahagian yang diganti di bawah jaminan ini akan menjadi milik Panasonic Malaysia.
5. Kad jaminan ini tidak boleh diganti sekiranya bertaku kehilangan, kecurian dan / atau kerosakan.
6. Panasonic Malaysia berhak menolak untuk menchadiri mana-mana produk vano dipasang di lokasi vano diangap tidak dapat diakses, tidak sesuai dan / atau berbahaya kepada keselamatan eien servisnya.
7. Selakat yang diberarkan oleh undang-undang, tiada jaminan lain, sama ada nyata atau tersirat, termasuk jaminan kualid dan kesesuaian yang boleh diperdagangkan untuk tujuan tertentu, diguna pakai bagi produk tersebut. Panasonic Malaysia tidak akan bertanggungjawab ke atas kehilangan keuntungan, kecederaan manusia, ganti rugi khusus/khas, tidak langsung atau berbangkit dalam apa jua cara yang berlaku, tuntutan dan / atau tuntutan yang terhasil atau dikaitkan dengan produk atau perkhidmatan yang diberikan vepadanya.
8. Semua syarat-syarat yang nyata dan tersirat di sini atau selainnya adalah tertakluk kepada kuasa dan budi bicara Panasonic Malaysia di mana dan bila dianggap sesuai.
9. Panasonic Malaysia bernak untuk membawa baik produk tersebut untuk pembalkan atau diagnosis yang lebih lanjut dan tidak akan dikenakan apa-apa tuntutan pampasan disebabkan oleh apa jua kesulitan yang disebabkan oleh pengguna.
10. Pelanggan hendaklah membayar caj pemeriksaan / perkhidmatan minimum dan bayaran pengangkutan untuk sebarang permintaan perkhidmatan pembaukan yang bukan disebabkan kerosakan pembuatan yang ditentukan oleh Panasonic Malaysia.
11. Untuk pembelian melalui laman web yang bukan dari laman web Panasonic, pelanggan mestli merujuk kepada penjual / ejen asal untuk sebarang bentuk produk jaminan.
12. Jaminan ini tidak sah sekiranya produk tersebut tidak tertera penyataan model dan nombor siri atau nombor siri berkumpulan.
13. Perkhidmatan servis kerumah hanya untuk produk BUILT-IN-KITCHEN (BIK) / RANGE HOOD / PANCURAN MANDI ELEKTRIK / KIPAS SILING / KIPAS PENGUDARAAN / PAM AIR (untuk pemasangan dibawah sahaja) selain daripada produk ini, caj tambahan akan dikenakan sekiranya pengguna ingin Panasonic Malaysia menghantar ejen servis ke rumah.

(A) Apa yang TIDAK diliputi dalam jaminan ini:

A.1. Kerosakan yang disebakkan oleh serangan persok rumah lingwa, binaatang pelharaan, kebakaran, kilot, bencana alam, banjir, hakisan, karat, kerosakan kosmetik, leku k, retakan, pencemaran, voltan tidak normal atau penggunaan perjana, gangguan, pengubahan atau pembakaan oleh orang yang tidak dibenarkan, penyalahgunaan, kecaualan, rusuhan, kemalangan atau pengendalian produk yang bertentangan dengan arahan yang terkandung dalam arahan operasi dan pemasangan produk, penggunaan komersil, termasuk tempoh waktu penggunaan yang tidak normal; atau, di bawah keadaan persekitaran penggunaan yang melampau. ujan, demonstrasi, penyelenggaraan. pemasangan, nombor bersiri / nombor produk telah dihapuskan atau dibuat tidak dapat dibaca atau diganggu, penggunaan alat ganli bukan asli, penyesuaian atau perubahan apa-apa jenis.

A.2. Aksesori yang dilengkapi/bekalkan bersama produk Panasonic.

A.3. Jika pelanggan mengarahkan kepada Panasonic Malaysia/wakil ejen servisnya untuk membaki Produk yang tidak dilindungi di bawah jaminan itu (rujuk A.1.). Pelanggan hendakah membayar semua caj untuk alat garti, pengangkutan, dan caj servis untuk membaki Produk tersebut.

(B) Jaminan bersyarat:

Jika terdapat sebarang perbezaan diantara terma dan syarat diantara Bahasa English dan Melayu. Terma dan syarat Bahasa English akan diutamakan. Pengguna dinasihatkan memasang alat penghalang kital ke atas produk tersebut. Untuk keterangan lanjut, sila hubungi waki pengedar yang sah.

WARRANTY CARD Panasonic Service Centre / Pusat Servis Panasonic

Panasonic Malaysia Sdn Bhd
