Manual bagi Pengguna

Kulkas

ID - Bahasa Indonesia

Selamat dan terima kasih telah memilih kulkas Electrolux. Kami yakin Anda akan senang menggunakan kulkas baru Anda. Sebelum menggunakan kulkas, dianjurkan untuk membaca keseluruhan buku panduan ini yang memberikan penjelasan mengenai kulkas dan fungsi-fungsinya.

Untuk menghindari risiko yang selalu ada saat menggunakan peralatan listrik, adalah penting untuk memasang kulkas dengan benar dan petunjuk keselamatan telah dibaca dengan saksama untuk menghindari kesalahan pemakaian dan bahaya.

Dianjurkan untuk menyimpan buku petunjuk ini untuk rujukan di waktu mendatang dan memberikannya kepada pemilik berikutnya.

Setelah melepaskan kemasan kulkas, periksalah apakah kulkas tidak rusak. Bila ragu, jangan gunakan kulkas ini dan hubungi Pusat Layanan Konsumen Electrolux setempat.

saran untuk lingkungan

Informasi pembuangan barang bekas bagi pengguna.

• Sebagian besar material kemasan dapat didaur ulang. Harap buang bahan-bahan tersebut melalui pusat daur ulang setempat atau dengan membuangnya di wadah pengumpul yang sesuai.
• Bila Anda ingin membuang kulkas ini, hubungilah otoritas setempat dan tanyakan cara pembuangan yang tepat.
• Otoritas setempat memiliki informasi terkini mengenai cara membuang kulkas dengan aman.
• Pembuangan yang tidak tepat bisa menyebabkan cedera pada pengguna karena benda tojam, gas yang bisa terbakar, atau menyebabkan kerusakan pada lingkungan.
• Gas refrigeran dalam kulkas hanya boleh dibuang oleh teknisi berkualifikasi. Otoritas setempat mungkin memerlukan izin khusus untuk membuang atau mengambil gas refrigeran dari dalam kulkas. Pembuangan gas-gas ini secara tidak tepat dapat menyebabkan cedera pada penggunanya akibat gas yang mudah terbakar atau menyebabkan kerusakan lingkungan.

RoHS Compliant

Kepastian batasan kandungan beberapa zat beracun yang diizinkan (sesuai RoHS)

Daftar Isi

Petunjuk keselamatan yang penting 3

Pemasangan kulkas baru Anda 4

Pengoperasian kulkas 5

Fitur-fitur kulkas 6

Penggunaan panel kontrol 7

Fitur-fitur kulkas 8

Penggunaan panel kontrol 9

Fitur-fitur kulkas Anda 10

Pembersihan kulkas Anda 11

Konsumsi energi 11

Panduan penyimpanan makanan 12

Penelusuran masalah 13

Syarat penggunaan

Kulkas ini dirancang dan ditujukan untuk digunakan di rumah tangga dan di tempat-tempat serupa seperti:

• wilayah dapur staf di toko, kantor, serta lingkungan kerja lainnya;
• rumah pertanian dan oleh klien-klien di hotel, motel, serta lingkungan tempat tinggal lainnya;
• lingkungan penginapan dan tempat makan;
• jasa boga dan aplikasi non-retail serupa.

peringatan

Peringatan

Peringatan: Risiko kebakaran /bahan mudah terbakar

Kulkas ini menggunakan refrigeran R600a yang mudah terbakar. Hindarkan risiko bahaya dengan memasang, menangani, melakukan servis, serta membuang kulkas dengan hati-hati.

• Pastikan pipa sirkuit refrigeran tidak mengalami kerusakan selama pengangkutan dan instalasi.
• Refrigeran yang bocor bisa menyebabkan cedera mata atau terbakar.
• Ruang tempat kulkas dipasang harus berukuran sekurang-kurangnya 1 m ^3 untuk setiap 8 g refrigeran. Jumlah refrigeran dalam kulkas bisa dilihat di label alat di dalam kulkas.
• Bila Anda ragu mengenai perihal refrigeran, periksalah label alat di dalam kompartemen pendingin (refrigerator).
• Servis kulkas selain oleh petugas servis resmi merupakan hal berbahaya.
• Jagalah agar lubang-lubang ventilasi pada kulkas atau struktur tempat kulkas dipasang bebas dari halangan.

Petunjuk keselamatan yang penting

Harap baca manual bagi pengguna ini dengan saksama dan simpanlah di tempat yang mudah dijangkau untuk rujukan di waktu mendatang.

Simbol-simbol yang akan Anda temukan dalam buku ini memiliki arti sebagai berikut:

peringatan

Simbol ini menandakan informasi mengenai keselamatan diri Anda.

perhatian

Simbol ini menandakan informasi mengenai cara menghindari kerusakan pada alat.

tips dan informasi

Simbol ini menandakan tips dan informasi mengenai penggunaan alat.

saran untuk lingkungan

Simbol ini menunjukkan tips dan informasi mengenai penggunaan alat secara ekonomis dan ekologis.

Arti simbol-simbol yang digunakan dalam buku panduan ini adalah sebagai berikut:

Simbol ini menandakan hal yang tidak boleh dilakukan.

Simbol ini menandakan hal yang harus selalu dilakukan.

peringatan

- Bila pada suatu wadah aerosol bertekanan terdapat kata 'flammable' dan /atau gambar api kecil, jangan menyimpannya di dalam ruang pendingin atau freezer apapun. Bila dilakukan, bisa terjadi ledakan.

- Kulkas ini tidak ditujukan untuk digunakan oleh orang (termasuk anak-anak) yang memiliki kekurangan kemampuan fisik, sensorik, atau mental, atau kurang pengalaman dan pengetahuan, kecuali kepada mereka telah diberikan pengawasan atau petunjuk mengenai penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka.

- Anak-anak harus diawasi agar mereka tidak bermain-main dengan alat ini.

- Saat membuang kulkas dan freezer bekas, lepaskan pintunya agar anak-anak tidak terjebak di dalam kulkas bekas tersebut.

- Kulkas ini mengandung bahan isolasi yang dibentuk dengan gas tiup yang bisa terbakar. Hindarkan risiko bahaya dengan membuang kulkas ini secara benar.

Peringatan: Risiko kebakaran /bahan mudah terbakar

peringatan

√ Kulkas ini harus dipasang pada stopkontak listrik 220-240V, 50/60 Hz AC yang tidak dipakai bersama dengan alat lain.

☑ Pastikan stopkontak listrik tersebut diardekan dengan baik. Hubungilah teknisi listrik berkualifikasi bila Anda ragu.

√ Steker kulkas harus mudah dijangkau setelah kulkas terpasang pada posisinya.

Jangan menggunakan kabel tambahan atau adaptor steker.

Sebelum membersihkan kulkas dan sebelum mengganti lampu kulkas, cabut steker kulkas dari stopkontak untuk menghindari sengatan listrik.

Jangan sekali-kali mencabut steker kulkas dengan menarik kabelnya. Peganglah pada stekernya dengan erat dan tarik tegak lurus dari stopkontak agar kabel tidak rusak.

Pilihlah lokasi yang tidak terlalu dingin untuk tempat kulkas. Temperatur ruangan sekitar harus lebih tinggi dari 10°C.

Jangan meletakkan kulkas di tempat yang sangat dingin atau tidak terlindung seperti di garasi atau di beranda.

Jangan menempatkan kulkas di bawah sinar matahari langsung.

Jangan menempatkan kulkas dekat kompor, nyala api, atau alat pemanas.

Jangan menggunakan perangkat mekanik atau cara lain untuk mempercepat proses pencairan bunga es selain yang dianjurkan oleh Electrolux.

⊗ Hindarkan kerusakan pada sirkuit refrigeran.

Jangan menggunakan alat listrik di dalam ruang tempat makanan di kulkas kecuali dari jenis yang dianjurkan oleh Electrolux.

Jangan menyimpan bahan yang mudah meledak seperti kaleng aerosol dengan zat pendorong yang bisa terbakar dalam kulkas.

Bila dipasang dengan benar, kulkas ini haruslah.

- memiliki jarak yang cukup pada sisi belakang dan sampingnya untuk sirkulasi udara (lihat halaman 4).

- sejajar dengan furnitur di sekitarnya.

- bisa tertutup sendiri pintunya dari posisi terbuka sebagian.

peringatan

- Pastikan kaki pengaman telah berpijak kokoh (lihat diagram di halaman 4) agar kulkas tidak rebah ke depan saat pintu yang berisi makanan berat dibuka.

Pemasangan kulkas baru Anda

Ruang bebas di sekeliling kulkas

Kulkas side by side Anda bisa dipasang antara lemari atau furnitur tapi harus mempertimbangkan ruang bebas berikut di sekitar kabinet:

1. Bila kulkas dipasang bersebelahan dengan dinding, sisakan jarak sebesar 349 atau 427 mm di sisi engsel pintu kulkas. Hal ini akan memudahkan pembersihan kulkas.

1. Pastikan lemari atau furnitur tidak menonjol melampaui kabinet kulkas.

Catatan: Pintu kulkas pada semua model dirancang untuk tampil agak menonjol pada kabinet (tidak rata).

Pemasangan kulkas

Kulkas dikirimkan dengan kaki pengaman pada posisi paling masuk agar tidak mengganggu kerja rol (lihat gambar pada Langkah 3 berikut).

perhatian

Rol dirancang hanya untuk bergerak maju dan mundur. Rol ini bukan roda. Mendorong kulkas ke arah samping bisa merusak lantai dan rol kulkas.

1. Geser kulkas ke posisi akhirnya.
2. Bagian atas kulkas harus agak miring ke belakang sekitar 20 mm. Hal ini memungkinkan pintu kulkas menutup sendiri sehingga kerapatan pintu konsisten dan posisi kulkas stabil ketika pintu kulkas dibuka.

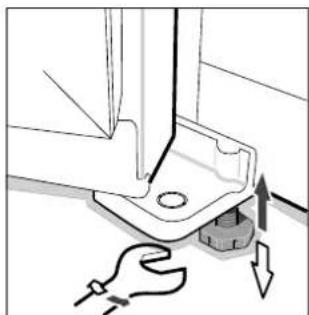

3. Setelah kulkas berada pada posisi akhirnya, posisi kulkas harus distabilkan. Putar turun kaki pengaman hingga sekadar menyentuh lantai. Bila kulkas akan dipindahkan, putar naik kembali kaki pengaman sehingga kulkas bisa bergerak bebas. Jangan lupa untuk menurunkan kaki pengaman kembali saat menempatkan kulkas pada posisi barunya.

(Ukuran kunci pas adalah 30 mm).

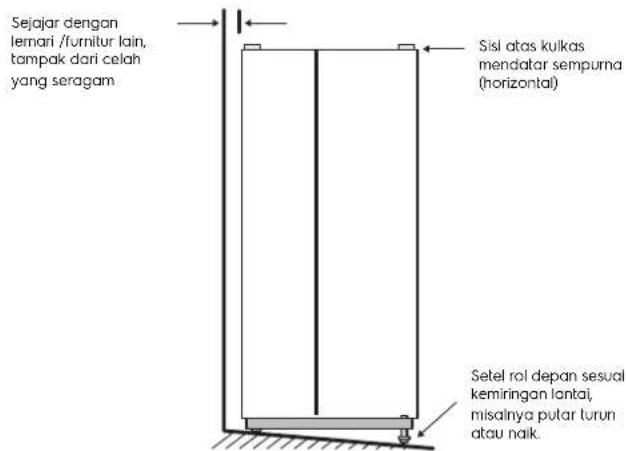

1. Periksalah kesejajaran kulkas dengan lemari di sekitarnya. Bagian atas kulkas harus terlihat mendatar bila dipandang dari depan (lihat diagram berikut).

Bila kedataran kulkas perlu disetel, gunakan rol yang bisa disetel sebagaimana dibahas dalam Langkah 3.

1. Bila kulkas berdiri goyah, berarti lantai tidak rata; Anda perlu mengganjal salah satu rol belakang. Anda dapat menggunakan bahan lembaran tipis padat, seperti papan tipis, ubin atau lembaran vinil. Letakkan bahan tersebut di bawah salah satu rol belakang saat kulkas didorong ke posisi akhirnya.
2. Pemasangan ini mungkin perlu disempurnakan dengan mengulang langkah 3, 4, dan 5.
3. Bila kulkas perlu dipindahkan, pastikan kaki pengaman diputar naik agar kulkas bisa bergerak bebas.
4. Bersihkan kulkas dengan saksama sesuai petunjuk di halaman 9 dan lap semua debu yang terakumulasi selama pengiriman.
5. Diamkan kulkas pada posisi berdiri stabil selama 2-3 jam sebelum dinyalakan.
6. Pasang steker kulkas pada stopkontak. Jangan menggunakan adaptor steker. Bila kulkas perlu dipindahkan agar Anda dapat menjangkau stopkontak, jangan lupa memutar naik kaki pengaman sebelum menggeser kulkas.
7. Dianjurkan untuk membiarkan kulkas menyala selama dua hingga tiga jam sebelum memasukkan makanan. Dengan demikian Anda dapat memeriksa terlebih dahulu apakah kulkas bekerja dengan baik.

Kulkas ini dilengkapi dengan lapisan plastik pelindung pada pintu dan kabinetnya. Lapisan ini bisa dilepas bila diinginkan.

Selamat! Kulkas Anda telah terpasang.

perhatian

Jagalah agar lubang-lubang ventilasi pada rumah kulkas atau struktur tempat kulkas dipasang bebas dari hambatan.

Pengoperasian kulkas

Kulkas bekerja dengan membuang panas dari makanan di dalamnya ke udara luar.

Proses ini menyebabkan sisi belakang, samping, dan daerah sekitar pintu kulkas, terutama saat kulkas baru menyala, terasa hangat hingga panas, hal ini adalah normal.

Terdapat koil pendingin di balik dinding belakang ruang dalam kulkas. Koil ini mendinginkan dan membuang kelembapan dari udara. Sebuah kipas kemudian menyirkulasikan udara dingin kering dalam ruang kulkas.

Sirkulasi udara ini menyebabkan pendinginan makanan jauh lebih cepat dibandingkan kulkas dengan udara yang relatif tidak bergerak.

Hindarkan meletakkan makanan dekat lubang hembusan udara karena akan mengganggu sirkulasi udara.

Kadang-kadang dapat muncul sedikit bunga es pada bagian dalam freezer yang dingin bila pintu kulkas sering dibuka. Hal ini adalah normal dan pada berbagai kondisi lingkungan, akan hilang setelah beberapa hari.

Pastikan pintu freezer ditutup rapat setelah memasukkan atau mengeluarkan makanan. Bila pintu terbuka sebagian, akan terbentuk bunga es tebal di dalam freezer. Bila ini terjadi, singkirkan bunga tersebut. Pastikan pintu kulkas selalu ditutup rapat untuk mencegah terbentuknya kembali bunga es.

Kulkas dengan efisiensi energi tinggi ini menggunakan kompresor kecepatan tinggi dan komponen-komponen hemat energi lainnya yang dapat menghasilkan berbagai bunyi asing yang berbeda dari kulkas lama Anda.

Bunyi-bunyi tersebut adalah normal dan mencakup:

• Bunyi kompresor bekerja;
- Bunyi gerakan udara dari motor kipas kecil;
- Bunyi gemercik seperti air mendidih;
- Bunyi letupan yang terdengar saat defrosting otomatis; dan
- Bunyi berdetik, sebelum kompresor menyala.

Bunyi-bunyi tersebut adalah normal dan tidak akan menyebabkan kulkas memberi nada alarm.

Pengaturan Temperatur

Setelan standar pabrik:

$$ \text { Kompartemen pendingin } = 5 ^ {\circ} \mathrm{C} \quad \text { Freezer } = - 1 8 ^ {\circ} \mathrm{C} $$

Bila Anda ingin mengubah temperatur, ikutilah petunjuk di bagian Antarmuka Pengguna untuk model kulkas Anda. Pastikan untuk melakukan hanya sedikit perubahan dan tunggulah 24 jam untuk mengetahui apakah perubahan tersebut sudah sesuai dengan keinginan Anda.

Catatan: Ketika temperatur disetel, yang diubah adalah temperatur rata-rata untuk seluruh kompartemen pendingin kulkas.

Kelembutan es krim bisa menjadi indikasi yang baik apakah temperatur freezer sudah tepat, sementara temperatur air yang disimpan dalam kompartemen pendingin merupakan indikasi yang baik mengenai temperatur ruang penyimpanan makanan tersebut.

Temperatur di masing-masing kompartemen bisa berbeda tergantung berapa banyak makanan yang disimpan dan di mana Anda menempatkannya.

Tinggi atau rendahnya temperatur ruangan juga bisa berpengaruh pada temperatur aktual di dalam kulkas.

perhatian

Kulkas ini dapat digunakan oleh anak-anak berusia 8 tahun atau lebih dan orang-orang dengan kekurangan kemampuan fisik, sensorik, atau mental, atau kurang pengalaman dan pengetahuan bila kepada mereka telah diberikan pengawasan dan petunjuk mengenai penggunaan kulkas dengan aman dan memahami bahaya-bahaya yang terlibat. Anak-anak tidak boleh bermain-main dengan kulkas ini. Pembersihan dan perawatan oleh pengguna tidak boleh dikerjakan oleh anak-anak tanpa pengawasan.

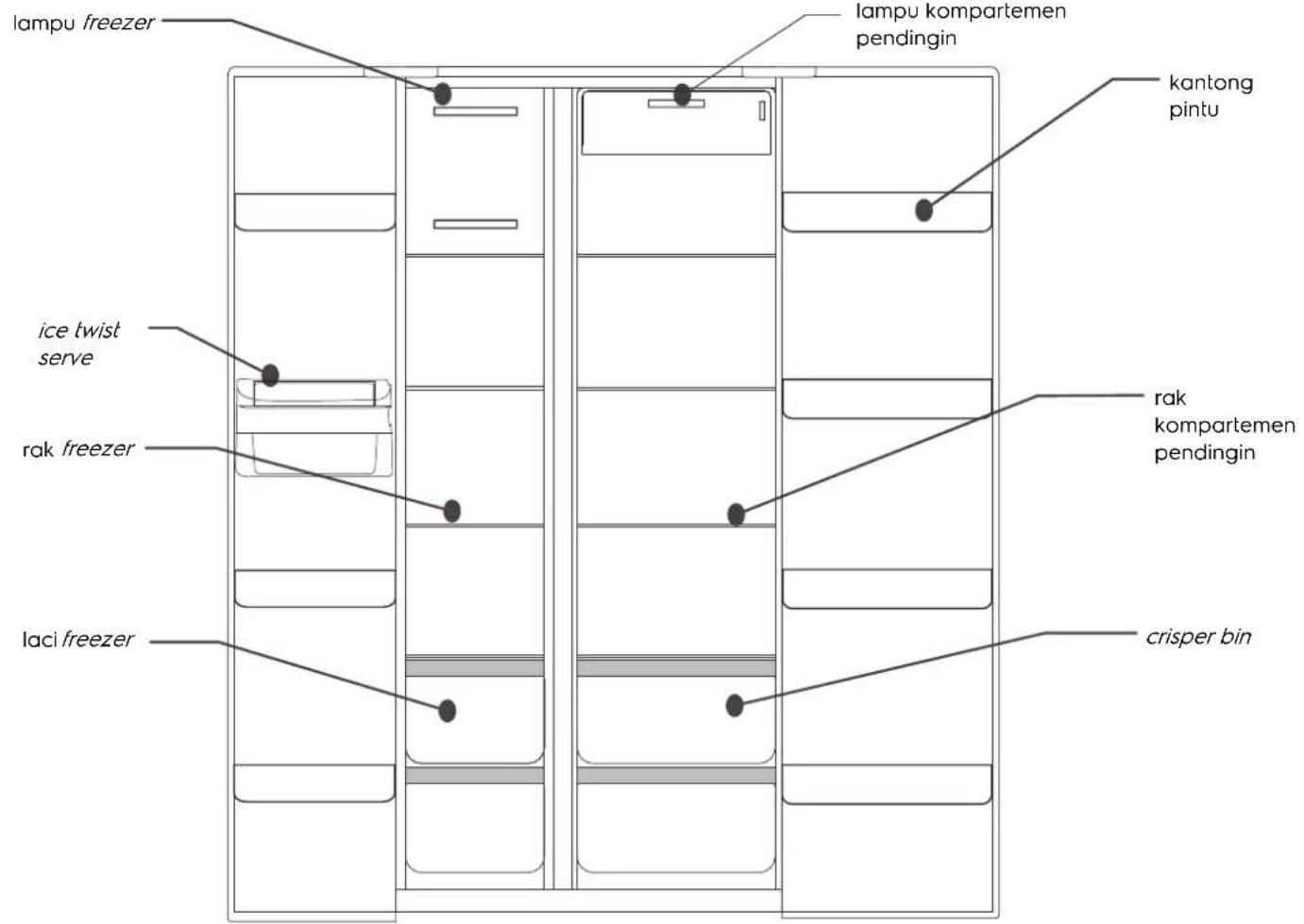

Fitur-fitur kulkas

Catatan: Ilustrasi menunjukkan beragam fitur, tapi mungkin tidak benar-benar pas dengan kulkas Anda.

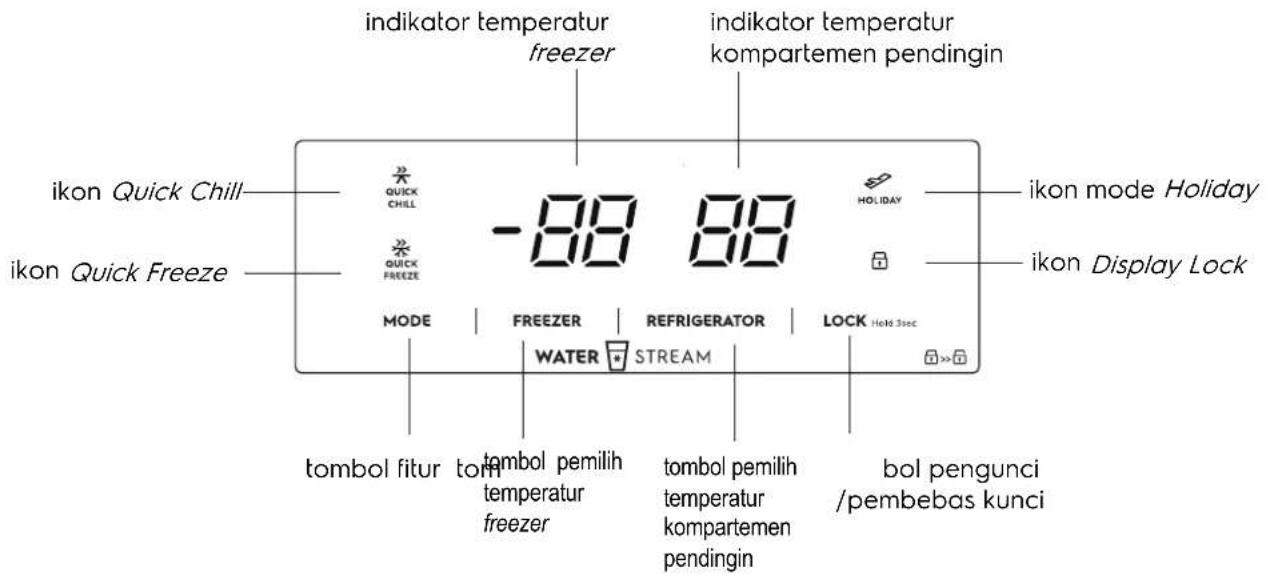

Penggunaan panel kontrol

Pengaturan fungsi pada layar LED

Catatan: layar akan padam setelah 20 detik tanpa aktivitas, dan akan menyala kembali bila ada tombol yang disentuh.

Pemilihan fitur - tiap kali tombol "MODE" ditekan, mode operasi akan berganti bergiliran.

Holiday

QUICK FREEZE

QUICK CHILL

• Mode Holiday - kompartemen pendingin bekerja pada 8°C sementara freezer bekerja pada -15°C.
• Mode Quick Freeze - Ketika mode super freezer dipilih, kompresor bekerja kontinu untuk membekukan makanan dengan lebih cepat sehingga makanan tetap segar. Mode super freezer akan mati sendiri setelah bekerja 24 jam atau ketika freezer mencapai -28°C. Ikon super freezer akan padam dan freezer melanjutkan bekerja pada temperatur normal yang dipilih.
• Ikon Quick Chill - Ketika mode super fridge dipilih, kompartemen pendingin mencapai temperatur yang diinginkan dalam waktu paling singkat agar makanan menjadi sesegar mungkin. Dalam mode ini, temperatur kompartemen pendingin terkunci pada 2°C. Program bekerja selama maksimum 150 menit dan kemudian berhenti secara otomatis. Ikon super fridge padam, yang menunjukkan fungsi super fridge mati, temperatur yang dipilih kembali ke posisi terakhir sebelum mode super fridge bekerja.

Setelan Temperatur

Setelan temperatur ruang freezer - temperatur standar freezer adalah -18°C. Untuk mengubah temperatur, tekan tombol "FREEZER" untuk memilih setelan temperatur yang tersedia.

Setelan Temperatur

Setelan temperatur kompartemen pendingin - temperatur standar kompartemen pendingin adalah 5°C. Untuk mengubah temperatur, tekan tombol "REFRIGERATOR" untuk memilih setelan temperatur yang tersedia.

((Alarm Pintu))

Mematikan kompartemen - Aktifkan mode ini bila ruang pending tidak digunakan. Mode ini diaktifkan dengan menekan tombol "REFRIGERATOR" dan menahannya selama 5 detik. Layar akan menampilkan "--" untuk kompartemen pendingin.

Untuk menyalakan kembali kompartemen pendingin, ulangi prosedur tersebut, tekan dan tahan tombol "REFRIGERATOR" selama 5 detik dan layar akan kembali menampilkan setelan terakhir.

Tombol Kunci - Tekan tombol "LOCK hold 3sec" untuk mengaktifkan mode kunci. Ikon kunci akan muncul. Saat kulkas berada dalam mode ini, tombol-tombol lain pada panel kontrol tidak bisa bekerja. Ketika tombol-tombol disentuh, nada peringatan berbunyi dan ikon kunci akan menyala. Untuk keluar dari mode terkunci, tekan dan tahan tombol kunci selama 3 detik hingga ikon tersebut padam.

Alarm pintu terbuka - bila pintu kompartemen pendingin atau freezer terbuka selama lebih dari 1 menit, alarm akan berbunyi untuk memperingatkan bahwa pintu tidak tertutup. Alarm akan mati bila pintu ditutup. Alarm akan berbunyi lagi setiap 30 detik hingga pintu ditutup.

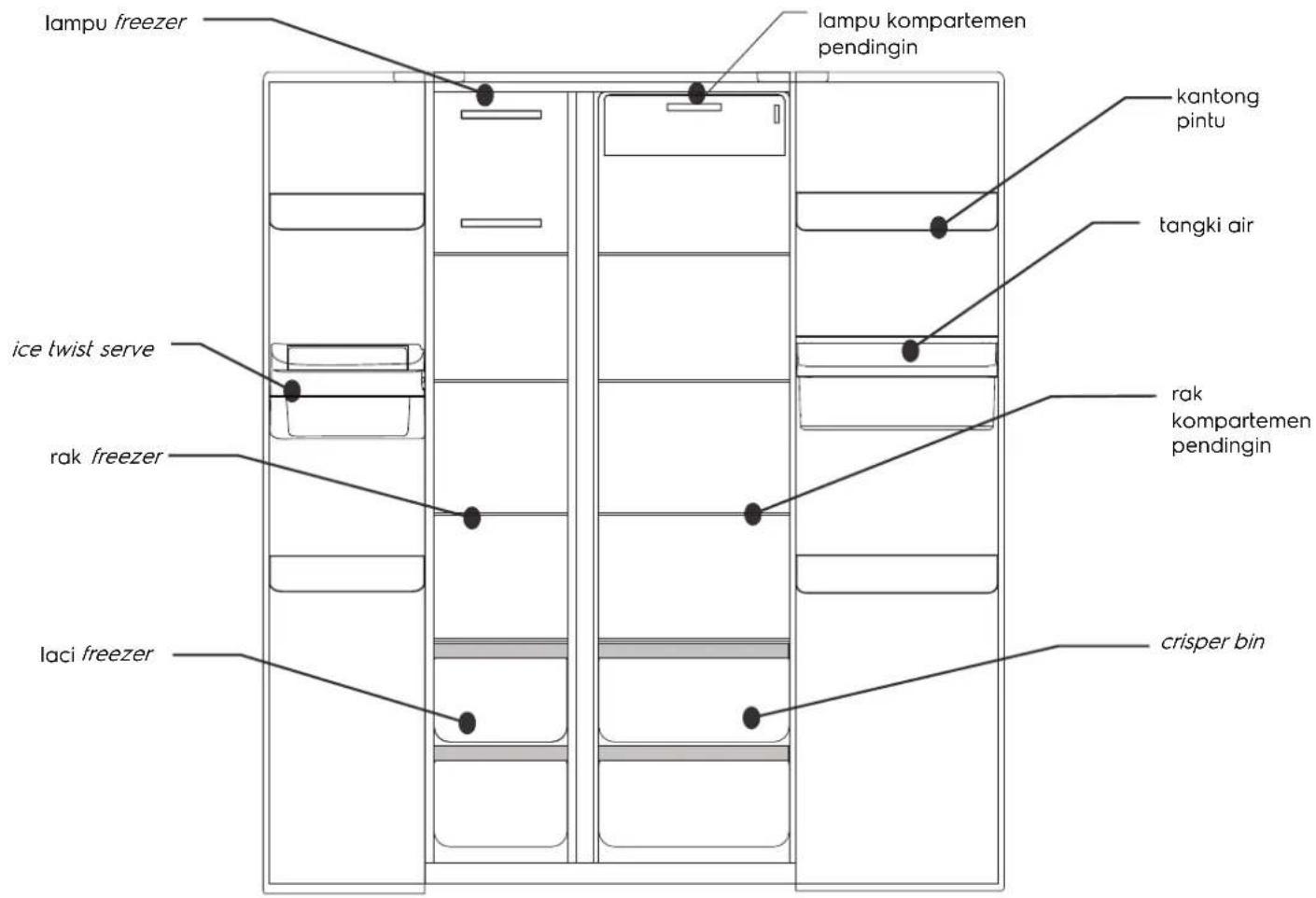

Fitur-fitur kulkas

Catatan: Ilustrasi menunjukkan beragam fitur, tapi mungkin tidak benar-benar pas dengan kulkas Anda.

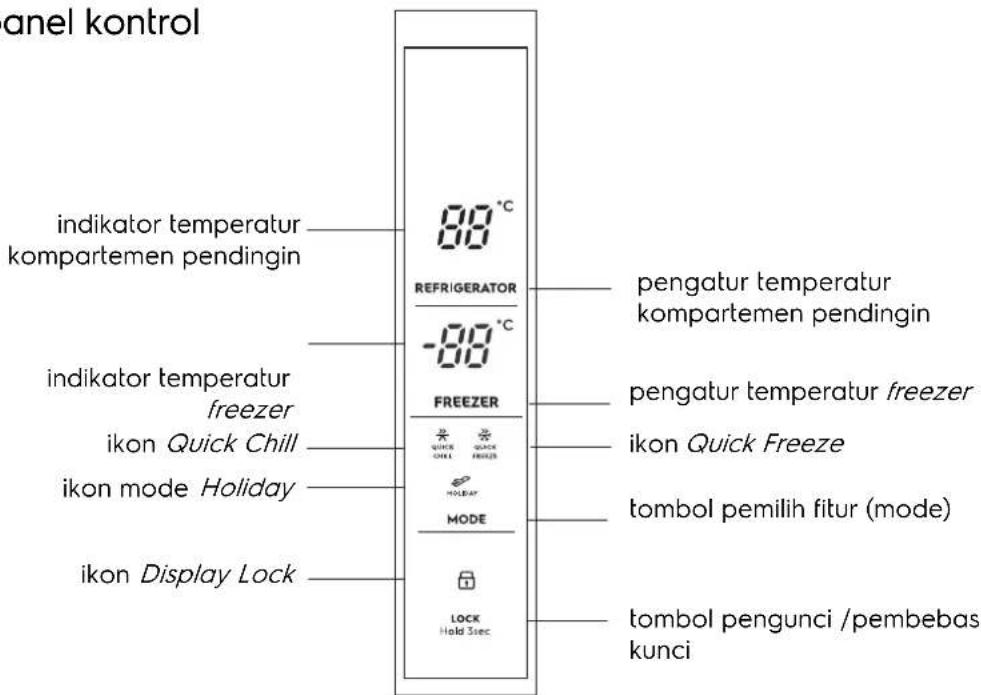

Penggunaan panel kontrol

Pengaturan fungsi pada layar LED

Catatan: layar akan padam setelah 20 detik tanpa aktivitas, dan akan menyala kembali bila ada tombol yang disentuh.

Pemilihan fitur – tiap kali tombol "MODE" ditekan, mode operasi akan berganti bergiliran.

Holiday

QUICK FREEZE

QUICK CHILL

• Mode Holiday - kompartemen pendingin bekerja pada 8°C sementara freezer bekerja pada -15°C.
• Mode Quick Freeze - Ketika mode super freezer dipilih, kompresor bekerja kontinu untuk membekukan makanan dengan lebih cepat sehingga makanan tetap segar. Mode super freezer akan mati sendiri setelah 24 jam bekerja atau ketika freezer mencapai -28°C. Ikon super freezer akan padam dan freezer melanjutkan bekerja pada temperatur normal yang dipilih.
• Ikon Quick Chill - Ketika mode super fridge dipilih, kompartemen pendingin mencapai temperatur yang diinginkan dalam waktu paling singkat agar makanan menjadi sesegar mungkin. Dalam mode ini, temperatur kompartemen pendingin terkunci pada 2°C. Program bekerja selama maksimum 150 menit dan kemudian berhenti secara otomatis. Ikon super fridge padam, yang menunjukkan fungsi super fridge mati, temperatur yang dipilih kembali ke posisi terakhir sebelum mode super fridge bekerja.

Setelan Temperatur

Setelan temperatur ruang freezer- temperatur standar freezer adalah -18°C. Untuk mengubah temperatur, tekan tombol "FREEZER" untuk memilih setelan temperatur yang tersedia.

Setelan Temperatur

Setelan temperatur kompartemen pendingin - temperatur standar kompartemen pendingin adalah 5°C. Untuk mengubah temperatur, tekan tombol "REFRIGERATOR" untuk memilih setelan temperatur yang tersedia.

((Alarm Pintu))

Mematikan kompartemen pendingin - Aktifkan mode ini bila ruang pending tidak digunakan. Mode ini diaktifkan dengan menekan tombol "REFRIGERATOR" dan menahannya selama 5 detik. Layar akan menampilkan "-" untuk kompartemen pendingin.

Untuk menyalakan kembali kompartemen pendingin, ulangi prosedur tersebut, tekan dan tahan tombol "REFRIGERATOR" selama 5 detik dan layar akan kembali menampilkan setelan terakhir.

Tombol Kunci - Tekan tombol "LOCK hold 3sec" untuk mengaktifkan mode kunci. Ikon kunci akan muncul. Saat kulkas berada dalam mode ini, tombol-tombol lain pada panel kontrol tidak bisa bekerja. Ketika tombol-tombol disentuh, nada peringatan berbunyi dan ikon kunci akan menyala. Untuk keluar dari mode terkunci, tekan dan tahan tombol kunci selama 3 detik hingga ikon tersebut padam.

Alarm pintu terbuka - bila pintu kompartemen pendingin atau freezer terbuka selama lebih dari 1 menit, alarm akan berbunyi untuk memperingatkan bahwa pintu tidak tertutup. Alarm akan mati bila pintu ditutup. Alarm akan berbunyi lagi setiap 30 detik hingga pintu ditutup.

Fitur-fitur kulkas Anda

Bagian ini menjelaskan tentang cara terbaik menggunakan berbagai fitur bermanfaat dan cara membersihkannya.

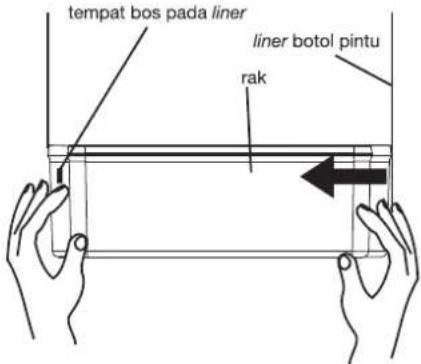

Kantong penyimpan di pintu

Cara melepas: Tahan kedua sisi rak botol dengan kedua tangan. Tekan dari samping tanpa bos dan tekan ke arah dalam sesuai arah panah. Saat menekan kuat-kuat, perhatikan bahwa pengait di pinggir rak botol terlepas dari alur pada liner. Kemudian rak botol bisa dilepas.

Pemasangan: Tahan kedua sisi rak botol dengan kedua tangan. Pasang pengait pada sisi bos terlebih dahulu. Kemudian tekan sedikit sisi yang lain ke arah dalam, maka pengait terpasang.

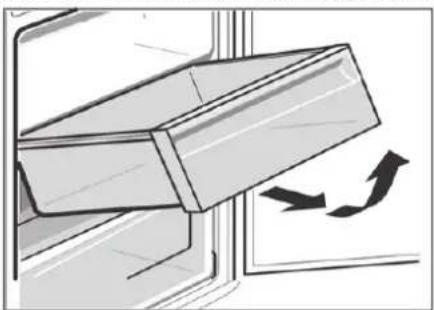

Crisper Bin

Crisper bin dapat digunakan untuk menyimpan sayuran, buah-buahan, atau bahan berukuran kecil. Untuk melepaskannya, tarik ke depan kemudian ke arah atas hingga lepas.

Saat melepas rak kaca, tekan pin yang bisa digeser di bawah rak dengan kedua tangan dan pada saat yang sama tekan ke arah dalam. Maka rak kaca akan terlepas.

Lampu LED

Kulkas ini menggunakan lampu LED yang tahan lama. Bila lampu LED tersebut rusak, lampu hanya boleh diservis oleh Electrolux, agen servisnya, atau teknisi berkualifikasi serupa. Untuk perincian kontak, lihat halaman garansi.

Petunjuk untuk tuas pengaman anak.

Tekan tuas pengaman anak dengan jempol ke arah ① dan tuas air ② akan terkunci sehingga anak-anak tidak dapat mengambil air.

Tekan ke arah berlawanan untuk membebaskan kunci dan memungkinkan mengambil air.

Petunjuk untuk rangkaian tangki air

1. Pegang kedua sisi tangki dengan tangan dan tarik tangki air dari pintu sedikit ke arah yang ditunjukkan pada gambar.

Catatan: Komponen silikon transparan dari katup sil air bisa ikut terlepas saat melepas tangki air. Bila demikian, lepaskan dari tangki dan pasang kembali sesuai langkah-langkah berikut.

1-1. Sesuaikan posisi komponen sil dengan lubang di pintu dan masukkan.

1-2. Pemasangan komponen sil ini tuntas ketika undakan komponen sil terpasang pada undakan lubang.

1. Putar berlawanan jarum jam untuk melepas katup air dari tangki air untuk dibersihkan.

1. Tekan flens tutup tangki air agak ke atas, kemudian tutup tangki air bisa dipisahkan dari tangki air. Lepaskan sisi yang satu lagi dengan cara yang sama. Tangki serta tutupnya dapat dibersihkan setelah dibongkar.

2. Pasang katup air dengan memutarnya searah jarum jam setelah dibersihkan. Saat memasang tutup tangki, pasang satu sisi terlebih dahulu (jangan menekan seluruh bagian), kemudian masukkan sisi yang lain. Tekan kuat pinggiran tangki air untuk memasang tangki. Pasang kembali seluruh rangkaian tangki air pada sudut 45° pada pintu. Tekan sedikit pinggir luar tangki air ke arah bawah agar masuk ke pintu.

Isi tangki dengan air minum murni (*)

Buka tutup lubang pengisian tangki air ①. Isi tangki dengan air minum murni hingga tanda maksimum "2L". Kemudian rapatkan tutup lubang pengisian.①.

Agar tidak tumpah, gunakan wadah berleher sempit untuk mengisi air.

* Hanya air layak minum atau air mineral yang bisa disimpan dalam tangki air.

Pembersihan kulkas Anda

peringatan

Sebelum membersihkan: Matikan aliran listrik ke stopkontak kulkas dan cabut steker kulkas untuk menghindari sengatan listrik.

Pintu dan bagian luar

Pintu kulkas hendaknya hanya dibersihkan dengan air sabun hangat dan lap lembut. Bilas dengan air bersih dan lap permukaannya dengan air bersih dan lap lembu bersih untuk membuang sisa sabun.

perhatian

Jangan menggunakan obat pembersih baja tahan karat, sabut abrasif, atau zat pembersih lain karena dapat menggores permukaan. Kerusakan pada produk ini setelah pengiriman tidak ditanggung oleh garansi Anda.

Bagian dalam

Bersihkan bagian dalam kulkas secara berkala. Pembersihan paling mudah dilakukan saat isi kulkas hanya sedikit. Bersihkan bagian dalam menggunakan lap lembut, sabun lembut tanpa bau dan air hangat. Keringkan semua permukaan dan komponen-komponen yang bisa dilepas hingga tuntas. Hindarkan panel kontrol dari terkena air. Pasang kembali komponen-komponen yang dilepas, pasang steker pada stopkontak dan nyalakan kulkas sebelum mengisi kulkas kembali dengan makanan. Dan jagalah higiene bagian dalam kulkas dengan mengelap tumpahan makanan dengan segera dan tuntas.

Sil pintu

Selalu jaga sil pintu tetap bersih. Makanan dan minuman yang bersifat lengket bisa menyebabkan sil melekat pada kabinet dan robek ketika pintu dibuka.

Bersihkan sil pintu dengan air hangat dan detergen lembut. Bilas tuntas dan keringkan.

peringatan

Jangan sekali-kali menggunakan air panas, zat pelarut, zat pembersih dapur komersial, pembersih aerosol, obat poles logam, zat pembersih kaustik atau abrasif, atau sabut gosok untuk membersihkan kulkas ini karena akan merusaknya. Sebagian besar produk dan detergen pembersih yang tersedia di pasaran mengandung zat pelarut yang dapat merusak kulkas. Gunakan hanya lap lembut dengan air hangat dan sabut lembut tanpa bau.

Konsumsi energi

Panduan berikut akan membantu Anda mengurangi biaya operasional kulkas baru Anda. Hal ini akan menghemat biaya dan membantu melestarikan sumber energi yang berharga.

1. Jangan menghalangi ventilasi udara. Hal tersebut bisa menyebabkan kulkas bekerja lebih lama dan menggunakan lebih banyak energi.
2. Jangan menyetel temperatur freezer terlalu rendah. Setelah 24 jam, es krim harus sudah keras namun dapat diambil tanpa membengkokkan gagang cedok es. Bila es krim lebih keras (atau lebih lembut) daripada ini, sesuaikan setelan temperatur freezer (lihat 'Pengaturan Temperatur' halaman 7).
3. Pastikan pintu kulkas menempel rapat ketika ditutupkan.
4. Sebelum pintu kulkas dibuka, tentukan apa yang ingin dimasukkan atau diambil. Hal ini akan meminimalkan waktu terbukanya pintu.
5. Sebaiknya kulkas ditempatkan di lokasi yang tidak terkena cahaya matahari langsung dan jauh dari alat-alat penghasil panas apapun. Misalnya, jangan menempatkan kulkas dekat kompor atau mesinpun cuci piring.
6. Sebelum memasukkan makanan ke dalam freezer, diamkan dulu hingga makanan tersebut mencapai temperatur ruangan.
7. Cairkan kebekuan makanan dalam kompartemen pendingin.
8. Bila ruangfreezer diisi hingga kapasitasnya, massa makanan akan membantu mempertahankan temperatur freezer ketika pintu freezer dibuka.

Mematikan kulkas

Bila Anda pergi liburan untuk waktu singkat, kulkas tidak perlu dimatikan.

Bila Anda pergi liburan panjang dan ingin kulkas dimatikan, ikuti langkah-langkah berikut.

1. Keluarkan semua makanan dari kompartemen pendingin dan freezer.
2. Matikan kulkas dan cabut steker kulkas dari stopkontak.
3. Bersihkan bagian dalam kulkas.
4. Biarkan pintu kulkas terbuka. Hal ini mencegah bakteri tumbuh dan menimbulkan bau dalam kulkas.

Bila listrik padam

Bila listrik di daerah Anda padam, jangan membuka pintu freezer. Sebagian besar makanan dalam freezer akan tetap beku selama 24 jam.

Panduan Penyimpanan Makanan

Kategori	Produk Kompartemen Pendingin		Freezer Saran penyimpanan
Daging Sosis dan daging cincang		1-2 hari 2-3 bulan Letakkan	daging dingin di sisi belakangkompartemen pendingin di mana temperatur paling rendah.
Unggas	Ayam	1-2 hari	2 bulan	Bila daging unggas berubah bau atau warna atau bila Anda tidak yakin, sebaiknya dibuang.Telur utuh tidak cocok untuk dibekukan, telur yang sedikit dikocok bisa disimpan beku hingga empat bulan.
	Ayam panggang 3-5 hari	12 bulan
	Telur 6 minggu tidak sesuai
Seafood	Ikan utuh dan filet	2-3 hari	2 bulan	Simpan dalam wadah kedap udara atau lembar aluminium.Jangan sekali-kali membekukan udang dalam air garam karena akan menyebabkan dagingnya kering.
	Lobster dan kepiting	1-2 hari	2 bulan
	Udang	1-2 hari 2 bulan
Produk susu	Susu	hingga tanggal kedaluarsa	tidak sesuai	Bila produk susu berubah bau atau warna atau bila Anda tidak yakin sebaiknya dibuang.Tergantung jenis keju padat, bisa tahan dari 2 minggu hingga 2 bulan.
	Yoghurt	7-10 hari	tidak sesuai
	Keju keras	2 minggu - 2 bulan	2 bulan (parut)
	Keju lembut	1-2 minggu	tidak sesuai
	Mentega	8 minggu 12 bulan
Buah-buahan & sayuran	Setiap buah dan sayuran memiliki usia simpan berbeda. Ada yang hanya segar beberapa hari, seperti kacang, ada pula yang tahan beberapa bulan, seperti bawah merah.		8-12 bulanBila potongan daging dan blanch dibekukan dalam porsi kecil.	Biarkan makanan tetap dalam kotak crisper dan jauhkan dari ventilasi udara untuk mencegah pembekuan.
				Jangan mencuci buah dan makanan sebelum menyimpannya di kulkas karena bisa menyebabkannya mudah busuk.
Sisa Makanan	Makanan dibuat di rumah	3-4 Hari	2-6 bulan	Simpan dalam wadah tertutup rapat.Bekukan makanan dalam porsi kecil untuk mengurangi sisa terbuang.

PENTING

Harap dicatat bahwa informasi ini hanya sebagai panduan. Waktu aktual penyimpanan bervariasi sesuai cara penggunaan kulkas, kondisi linkungan, an kesegaran makanan.

Pembersihan kulkas Anda

Bila menurut Anda ada masalah dengan kulkas, Anda dapat melakukan beberapa pemeriksaan sederhana sebelum menghubungi teknisi servis. Anda dapat menemukan masalahnya sendiri yang akan menghindari kerepotan, menghemat waktu dan uang Anda.

Masalah Solusi
Kulkas tidak bisa bekerja.	· Pastikan steker telah terpasang pada stopkontak berarus listrik dengan baik dan stopkontak telah dinyalakan.
	· Coba gunakan alat lain pada stopkontak yang sama. Bila tidak ada arus pada stopkontak tersebut, mungkin sekring listrik rumah Anda putus atau jatuh.
	· Coba mengatur temperatur ke posisi yang sedikit “lebih dingin”.
	· Adalah normal bila freezer TIDAK bekerja selama siklus defrostotomatis, atau sesaat setelah kulkas baru dinyalakan.
Terdengar bunyi-bunyian dari kompartemen pendingin /freezer.	Kompartemen pendingin /freezer modern dengan kapasitas lebih besar menggunakan kompresor kecepatan tinggi. Kompresor ini bisa mengeluarkan bunyi yang terdengar lebih bising, yang merupakan hal normal. Di antara bunyi-bunyi yang normal mencakup:· Bunyi gemercik seperti air mendidih.· Bunyi air mengalir (udara bersirkulasi karena kipas kecil).· Suara letupan selama defrostotomatis.
	Bunyi-bunyi aneh lain bisa berarti kulkas perlu diperiksa dan suatu tindakan perlu diambil. Misalnya, bunyi-bunyi tertentu bisa berarti bahwa:· Posisi kabinet tidak datar.· Lantai tidak rata atau kokoh.· Penempatan botol tidak bagus dan botol-botol saling berbenturan.· Ada getaran dari barang-barang yang berada di atas atau di belakang atau di samping kulkas.· Bagian belakang kabinet kulkas bersentuhan dengan dinding.
	Ingatlah bahwa adalah normal bila bunyi-bunyi tersebut terdengar lebih keras saat kulkas mulai bekerja, atau saat suasana hening seperti pada malam hari.
Muncul bau di dalam kulkas. · Interior kulkas mungkin perlu dibersihkan.
	· Beberapa jenis makanan menghasilkan bau.
	· Beberapa jenis wadah dan kemasan bisa menimbulkan bau.
	· Coba diingat apakah bau tersebut mulai muncul ketika Anda mulai menyimpan sesuatu selain biasanya.
Bila motor kulkas tampak bekerja lebih keras.	Kulkas baru Anda memberikan kapasitas besar baik pada kompartemen pendingin danfreezer. Adalah normal bila motor sering beroperasi. Namun agar operasi motor minimum, periksalah hal-hal berikut:· Apakah pintu terbuka terlalu lama atau terlalu sering?· Apakah setelan temperatur terlalu dingin? Lihat “Penggunaan panel kontrol” tentang cara menyetelnya.· Apakah sejumlah besar makanan hangat baru dimasukkan? Musim panas, waktu pesta dan liburan biasanya menjadi saat-saat di mana kulkas harus bekerja lebih berat.
	· Bila cuaca panas atau ruangan sangat hangat, kulkas perlu bekerja lebih berat dari normal.
	· Kulkas akan bekerja lebih berat dari normal ketika baru dipasang atau dinyalakan setelah mati untuk waktu lama.
Bila temperatur dalam kompartemen pendingin terlalu rendah.	· Lihat “Penggunaan panel kontrol” tentang cara menyetel temperaturnya.
	· Naikkan temperatur untuk menghindari konsumsi energi berlebih.
Bila muncul bunga es tebal dalam freezer.	Pastikan pintu kulkas dan freezer ditutup rapat. Bila pintu terbuka sebagian, akan muncul bunga es tebal di dalam freezer. Bila hal ini terjadi, singkirkan bunga es tersebut. Pastikan pintu kulkas selalu ditutup rapat dan bunga es tidak akan muncul kembali.
Bila air menetes di lantai	Posisi wadah penampung air (di belakang kulkas) mungkin tidak tepat, atau posisi selang pembuang tidak tepat untuk mengalirkan air ke wadah tersebut. Kulkas mungkin perlu digeser dari posisinya untuk memeriksa wadah dan selang tersebut.
Pintu freezer terbuka setelah pintu kompartemen pendingin ditutupkan.	Adalah normal bila pintu freezer terbuka sesaat dan menutup lagi ketika pintu kompartemen pendingin ditutupkan. Bila pintu freezer tidak menutup kembali, hal ini menunjukkan kabinet kulkas perlu dimiringkan ke belakang sedikit lagi. Bila untuk hal ini Anda menghubungi teknisi servis, akan ada biaya sebagai panggilan servis karena hal ini bukan masalah yang ditanggung garansi.
Bila temperatur panas /hangat di sisi luar dan belakang kulkas.	Dalam operasi normal, kulkas memindahkan panas dari bagian dalam ke bagian luar kabinet. Adalah normal bila bagian samping dan belakang kulkas menjadi hangat /panas ketika kulkas bekerja. Hal ini akan lebih terasa saat kulkas baru menyala dan dalam kondisi lingkungan panas.

Ketika ada kebocoran di dispenser air
1. Jangan menuangkan minuman apa pun ke dalam tangki air kecuali air minum/air mineral
2. Pastikan katup dispenser cukup ketat.
3. Bersihkan tangka air sepenuhnya
Bila kulkas mengalami masalah dan masalahnya tidak bisa diselesaikan setelah hal-hal di atas diperiksa, hubungi Pusat Servis resmi Electrolux atau dealer tempat Anda membeli kulkas. Siapkan nomor model, PNC 9 digit dan nomor seri 8 digit yang terdapat pada label di dalam kompartemen kulkas.

PERINCIAN KONTAK LAYANAN KONSUMEN ELECTROLUX

Thailand

Telepon Pusat Layanan Konsumen: ([phone]

Electrolux Thailand Co., Ltd

Electrolux Building

Jl. Abdul Muis No.34, Petojo Selatan, Gambir,

Jakarta Pusat 10160, Indonesia

Hotline Service: 0804 111 9999

SMS: 0812 8088 8863

WA: 0811 8339 777

Email: [e-mail]

Website: www.electrolux.co.id

Diimpor oleh PT Electrolux

Filipina

Telepon. Bebas Biaya Domestik: 1-800-10-845-care 2273

Saluran Langsung Konsumen: (+63 2) 845 care 2273

Temukan lebih banyak lagi pemikiran kami di electrolux.com.au

P/No: YZ000161001

' 2015 Electrolux Home Products Pty Ltd ABN 51 004 762 341

EIMAN_TFBF_SEA_MARCH 16

Hướng dẫn sử dụng

Tủ lạnh

VN - Việt Nam

Jl. H.R. Rasana Said Kaz C 11-14 Kuningan, Jakarta Selatan

Tel: [phone] SMS 0812.8088.8863

Email: [e-mail]

Jl. H.R. Rasana Said Kaz C 11-14 Kuningan, Jakarta Selatan

Tel: [phone] SMS 0812.8088.8863

Email: [e-mail]

Semi Toll Free: 0804 111 9999

Vietnam
