PANDUAN PENGGUNA VA2715-2K-mhd-1B VIEWSONIC

Terima kasih telah memilih ViewSonic®

Sebagai penyedia solusi visual terbaik di dunia, ViewSonic® berdedikasi untuk melampaui harapan seluruh dunia akan evolusi teknologi, inovasi, dan kemudahan. Di ViewSonic®, kami percaya bahwa produk kami berpotensi memberikan pengaruh positif kepada dunia, dan kami yakin bahwa produk ViewSonic® yang dipilih akan bermanfaat bagi Anda.

Sekali lagi, terima kasih telah memilih ViewSonic®!

Peringatan Keselamatan

- Baca petunjuk berikut dengan cermat sebelum menggunakan peralatan.

- Simpan petunjuk ini di tempat yang aman.

- Perhatikan semua peringatan dan ikuti semua petunjuk.

- Duduk setidaknya 18" / 45cm dari layar.

- Sediakan ruang kosong setidaknya 4" / 10cm di sekitar perangkat untuk memastikan ventilasi yang baik.

- Selalu tangani layar secara hati-hati saat memindahkannya.

- Selalu gunakan lemari kabinet atau penyangga atau cara pemasangan yang direkomendasikan oleh produsen set monitor.

- Selalu gunakan perabot yang bisa dengan aman menopang monitor.

- Selalu gunakan monitor yang tidak menggantung bagian tepi perabot penopang.

- Selalu edukasi anak-anak mengenai bahaya memanjat perabot untuk menjangkau monitor atau perlengkapan terkait.

- Selalu rutekan dan tangani kawat dan kabel yang tersambung ke monitor Anda sehingga tidak terinjak, tertarik, atau terambil.

- Berhati-hatilah ketika melepas penutup belakang monitor. Monitor ini mengandung komponen bertegangan tinggi.

- Jangan gunakan perangkat di dekat air. Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan perangkat lembap.

- Jangan letakkan perangkat di tempat yang terkena cahaya matahari langsung atau sumber panas lainnya. Jangan pasang perangkat di dekat sumber panas seperti radiator, saluran pemanas, kompor, atau perangkat lain (termasuk amplifier) yang dapat meningkatkan suhu perangkat ke tingkat berbahaya.

- Bersihkan dengan kain lembut yang kering. Jika perlu dibersihkan lebih lanjut, lihat “Pemeliharaan” dalam panduan ini untuk petunjuk lengkap.

- Hindari menyentuh layar. Minyak dari kulit sulit dibersihkan.

- Jangan gosok atau tekan panel layar karena dapat merusak layar secara permanen.

- Jangan letakkan monitor pada perabot yang tinggi (misalnya, lemari atau rak buku) tanpa menambatkan baik perabot maupun monitor ke penyangga yang sesuai.

• Letakkan layar di area berventilasi baik. Jangan letakkan apapun pada layar yang dapat menghambat pelepasan panas.
• Jangan letakkan benda berat pada layar, kabel video, atau kabel daya.
• Jangan letakkan item-item yang menggoda anak untuk memanjat, misalnya mainan dan remote control, di atas monitor atau perabot yang di atasnya produk itu diletakkan.
• Jika timbul asap, noise yang tidak biasa, atau aroma aneh, segera matikan layar dan hubungi dealer atau ViewSonic. Penggunaan layar dalam kondisi demikian dapat berbahaya.
• Jangan coba melanggar ketentuan keselamatan konektor tipe terpolarisasi atau pengardean. Konektor terpolarisasi memiliki dua bilah yang salah satunya berukuran lebih lebar. Konektor tipe pengardean memiliki dua bilah dan kaki pengardean ketiga. Bilah lebar dan kaki ketiga disediakan untuk keselamatan Anda. Jika konektor tidak sesuai dengan stopkontak, gunakan adaptor dan jangan coba memasang konektor ke stopkontak secara paksa.
• Harap konfirmasi sistem distribusi yang terpasang di bangunan. Sistem harus menyediakan pemutus sirkuit yang bernilai 120/240V, 20A.
• Saat menyambung ke stopkontak, JANGAN lepas kaki pengardean. JANGAN LEPAS kaki pengardean.
• Lindungi kabel daya agar tidak terinjak atau terjepit, terutama pada konektornya dan titik keluar dari peralatan. Pastikan stopkontak terdapat di dekat peralatan agar mudah dijangkau.
• Gunakan hanya pelengkap/aksesori yang ditentukan oleh produsen.
• Gunakan hanya dengan meja, penyangga, tripod, atau braket yang ditentukanprodusen, atau dijual bersama peralatan. Bila meja digunakan, hati-hati saat memindahkan meja/peralatan untuk menghindari cedera karena terjatuh.
• Lepas sambungan peralatan ini bila tidak digunakan untuk waktu lama.
• Serahkan semua perbaikan kepada staf servis berkualifikasi. Servis diperlukan bila unit rusak karena suatu hal, seperti:jika kabel atau konektor catu daya rusak, cairan tumpah atau benda terjatuh ke dalam unit, unit terpapar hujan atau kelembapan, atau unit tidak beroperasi normal maupun terjatuh.

• Saat menggunakan earphone/headphone, sesuaikan volume suara ke tingkat yang sesuai karena dapat mengakibatkan kerusakan pendengaran.

• Risiko Stabilitas: Monitor bisa jatuh, sehingga menyebabkan cedera personal atau kematian. Untuk mencegah cedera, monitor ini harus dipasang secara aman ke lantai/dinding sesuai dengan petunjuk pemasangan.

• Mengencangkan monitor ke dinding atau benda tetap dengan menggunakan tali-temali atau alat pengencang lainnya bisa membantu menopang beban monitor untuk mencegah jatuhnya monitor.

Pola lubang (P x L) Spesifikasi Sekrup Jumlah
100 x 100 mm M4 x 10 mm 4 sekrup

lubang pemasangan dinding VESA

CATATAN:

• Alat pengencang/tali-temali harus bisa menahan daya 100N.
• Pastikan tali-temali dikencangkan, dan segala yang kendur dihilangkan. Bagian belakang perangkat harus menghadap dinding untuk memastikan agar perangkat tidak miring karena kekuatan eksternal.
• Pastikan monitor tidak miring karena kekuatan eksternal pada ketinggian dan sudut rotasi perangkat berapa pun.

- Jika monitor yang ada akan disimpan dan dipindah, pertimbangan yang sama seperti di atas harus diterapkan.

Daftar Isi

Peringatan Keselamatan....3

Daftar Isi 6

Pendahuluan 8

Isi Kemasan....8

Ikhtisar Produk 9

Tampilan Depan 9

Tampilan Belakang 9

Port I/O....9

Konfigurasi Awal 10

Memasang Penyangga....10

Melepaskan Dudukan....11

Memasang Monitor....11

Menggunakan Slot Pengaman....12

Membuat Sambungan....13

Menyambung ke Kabel Daya....13

Menyambungkan Perangkat Eksternal....14

Menggunakan Monitor....15

Menyesuaikan Sudut Tampilan ....15

Penyesuaian Sudut Kemiringan.... 15

Menghidupkan/Mematikan Perangkat 16

Quick Menu (Menu Ringkas).... 17

Mengkonfigurasi Pengaturan.... 18

Pengoperasian Umum....18

Silsilah Menu OSD 20

Lampiran 23

Spesifikasi 23

Daftar Istilah 26

Pemecahan Masalah ....30

Pemeliharaan....32

Peringatan Umum 32

Membersihkan Layar 32

Membersihkan Casing 32

Filter Sinar Matahari dan Kesehatan Mata....33

Menghitung Istirahat.... 33

Melihat Benda Jarak Jauh.... 33

Olahraga Mata dan Leher.... 33

Informasi Peraturan dan Servis.... 34

Informasi Kepatuhan 34

Pernyataan tentang Kepatuhan RoHS2 35

Larangan Zat Berbahaya India 36

Pembuangan Produk di Akhir Masa Pakainya 36

Informasi Hak Cipta 37

Layanan Pelanggan.... 38

Jaminan Terbatas 39

Pendahuluan

Isi Kemasan

• Monitor
• Adaptor daya
• Kabel Video
• Panduan ringkas

CATATAN: Kabel yang disertakan di dalam kemasan dapat beragam, tergantung negara Anda. Hubungi peritel untuk informasi selengkapnya.

Ikhtisar Produk

Tampilan Depan

CATATAN: Kabel yang disertakan dalam paket Anda dapat bervariasi tergantung pada negara Anda. Hubungi peritel untuk informasi selengkapnya.

Melepaskan Dudukan

PENTING:

Sebelum melepas dudukan, matikan monitor, lepaskan semua kabel, dan letakkan monitor pada permukaan yang rata dan stabil dengan layar menghadap ke bawah.

Memasang Monitor

Setelah melepas dudukan, monitor dapat dipasang menggunakan kit atau braket pemasangan opsional.

CATATAN: Hanya gunakan kit/bracket pemasangan dinding bersertifikasi UL. Untuk mendapatkan kit pemasangan dinding atau alas penyesuaian ketinggian, hubungi ViewSonic® atau dealer setempat.

Lihat tabel di bawah ini untuk dimensi standar kit pemasangan di dinding.

Beban Muat Maksimum	Pola lubang (P x L)	Spesifikasi Sekrup	Jumlah
14 kg 100 x 100 mm M4 x 10 mm	4 sekrup

100 mm ViewSonic 100 mm

1. Pasang braket pemasangan ke lubang pemasangan VESA di bagian belakang perangkat. Setelah itu, kencangkan dengan keempat sekrup (M4 x 10 mm).
2. Ikuti petunjuk yang disertakan bersama kit pemasangan dinding untuk memasangnya ke dinding.

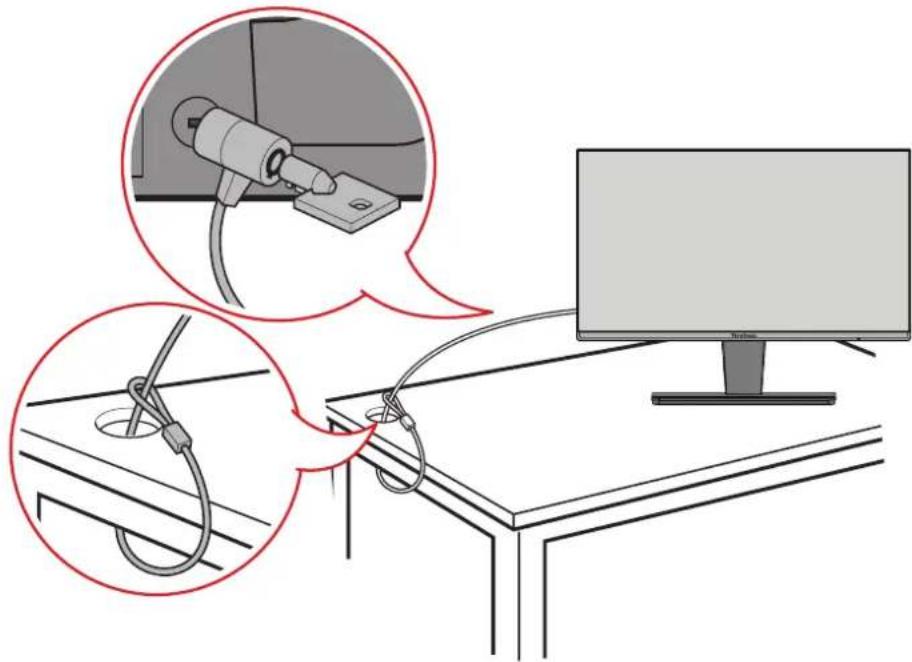

Menggunakan Slot Pengaman

Untuk membantu melindungi perangkat dari pencurian, gunakan slot pengaman yang akan mengunci perangkat ke objek tak bergerak.

Selain itu, mengencangkan monitor ke dinding atau benda tidak bergerak menggunakan kabel pengaman dapat membantu menahan berat monitor agar tidak terjatuh.

Membuat Sambungan

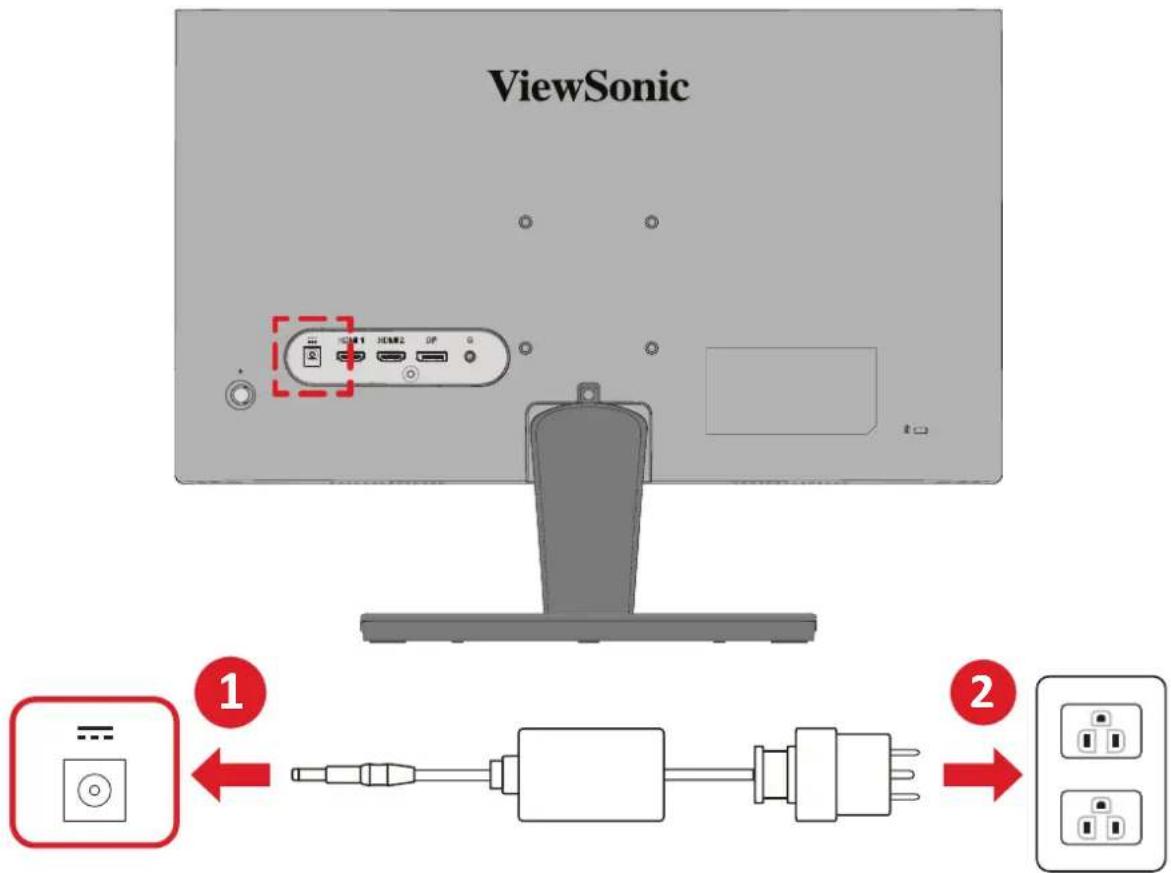

Menyambung ke Kabel Daya

ViewSonic ① ②

1. Sambungkan adaptor daya ke soket DC IN di bagian belakang perangkat.
2. Colokkan adaptor daya ke stopkontak.

Menyambungkan Perangkat Eksternal

ViewSonic HOM 1 HOM 2 DP

Menggunakan Monitor

Menyesuaikan Sudut Tampilan

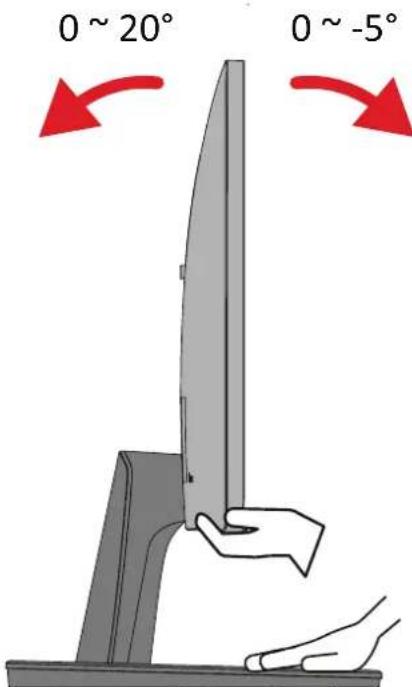

Penyesuaian Sudut Kemiringan

Miringkan sudut monitor ke arah depan atau ke arah belakang hingga mendapatkan sudut tampilan yang diinginkan (-5° hingga 20°).

0 ~ 20° 0 ~ -5°

CATATAN: Saat menyesuaikan, tahan dudukan dengan satu tangan sewaktu memiringkan monitor ke arah depan atau belakang dengan tangan lainnya.

Menghidupkan/Mematikan Perangkat

1. Sambungkan kabel daya ke stopkontak.
2. Sentuh tombol Daya untuk menghidupkan monitor.
3. Untuk mematikan monitor, sentuh lagi tombol Daya.

ViewSonic ICAM 1 ICAM 2 IP Power

CATATAN: Monitor masih akan menggunakan daya selama kabel daya tersambung ke stopkontak. Jika monitor tidak digunakan untuk waktu lama, putuskan sambungan konektor daya dari stopkontak.

Menggunakan Tombol Joy

Gunakan Tombol Joy untuk mengakses Menu Akses Cepat, mengaktifkan Hot Keys (Tombol Pintasan), menavigasi menu OSD (Tampilan di Layar), dan mengubah pengaturan.

Tekan Tombol Joy untuk mengaktifkan Menu Cepat.

View Mode Standard Game Movie Web Text Mac Mono

CATATAN: Ikuti panduan utama yang muncul di samping layar untuk memilih opsi atau melakukan penyesuaian.

Menu Keterangan
	ViewMode (ModeLihat)	Memilih salah satu pengaturan warna standar.
	Volume	Sesuaikan tingkatnya, atau bisukan volumenya.
	Contrast/Brightness (Kontras/Kecerahan)	Menyesuaikan tingkat kontras atau kecerahan.
	Input Select (Pilihan Input)	Memilih sumber input.
	Exit (Keluar) Keluar dari Quick Menu (Menu Ringkas).

Mengkonfigurasi Pengaturan

Pengoperasian Umum

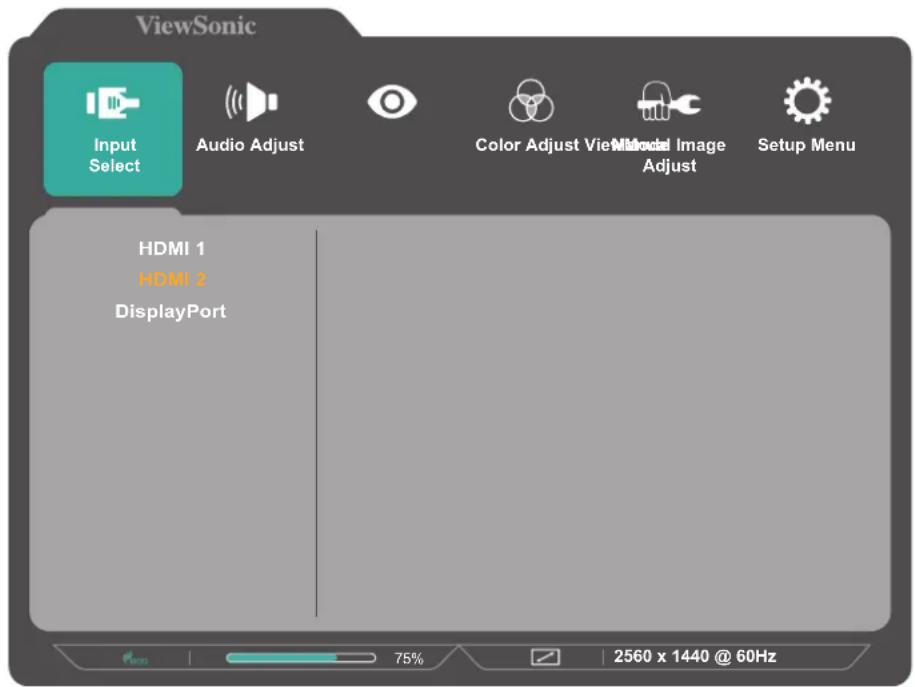

1. Geser Joy Key (Tombol Joy) (↑/↓/←/→) untuk menampilkan Menu On-Screen Display (OSD).

ViewSonic Input Select Audio Adjust Color Adjust View Model Image Adjust Setup Menu HDMI 1 HDMI 2 DisplayPort 75% 2560 x 1440 @ 60Hz

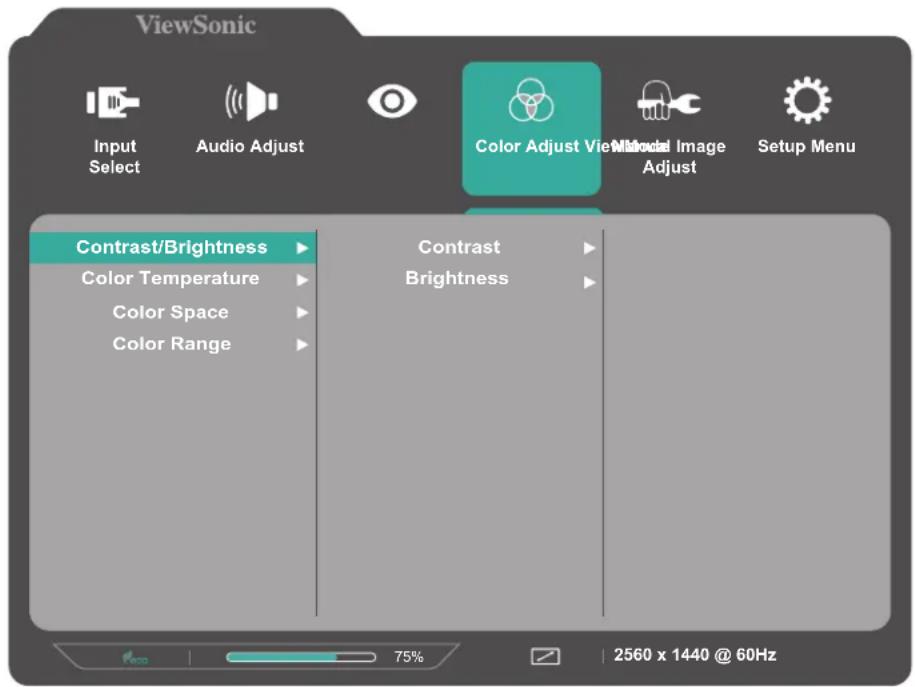

1. Geser Joy Key (Tombol Joy) ( / ) untuk memilih menu utama. Lalu geser Joy Key (Tombol Joy) ( ) untuk mengakses menu yang dipilih.

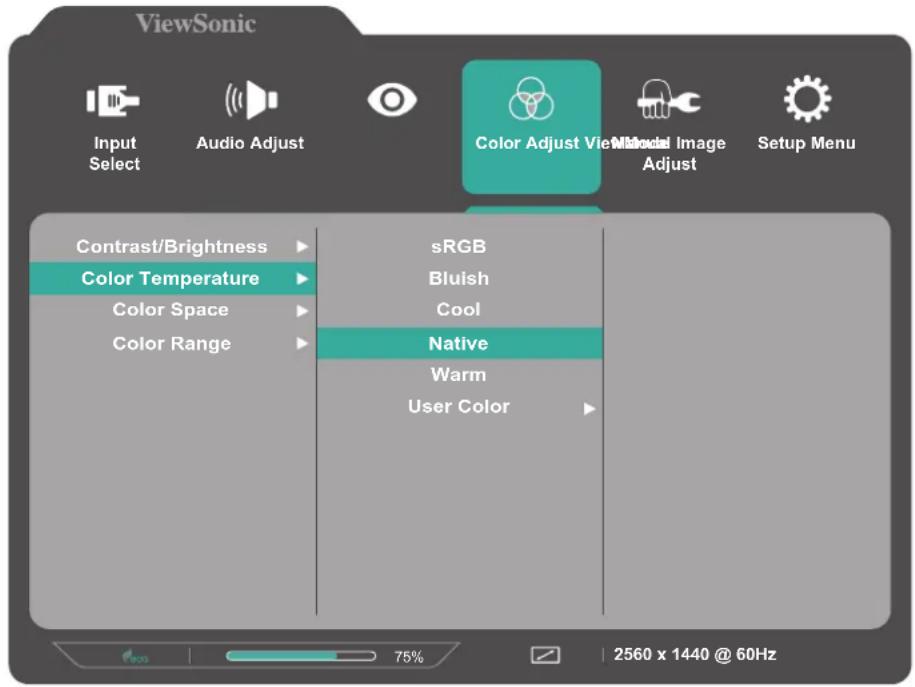

1. Geser Joy Key (Tombol Joy) (↑/↓) untuk memilih pilihan menu yang diinginkan. Lalu geser Joy Key (Tombol Joy) (→) untuk mengakses submenu.

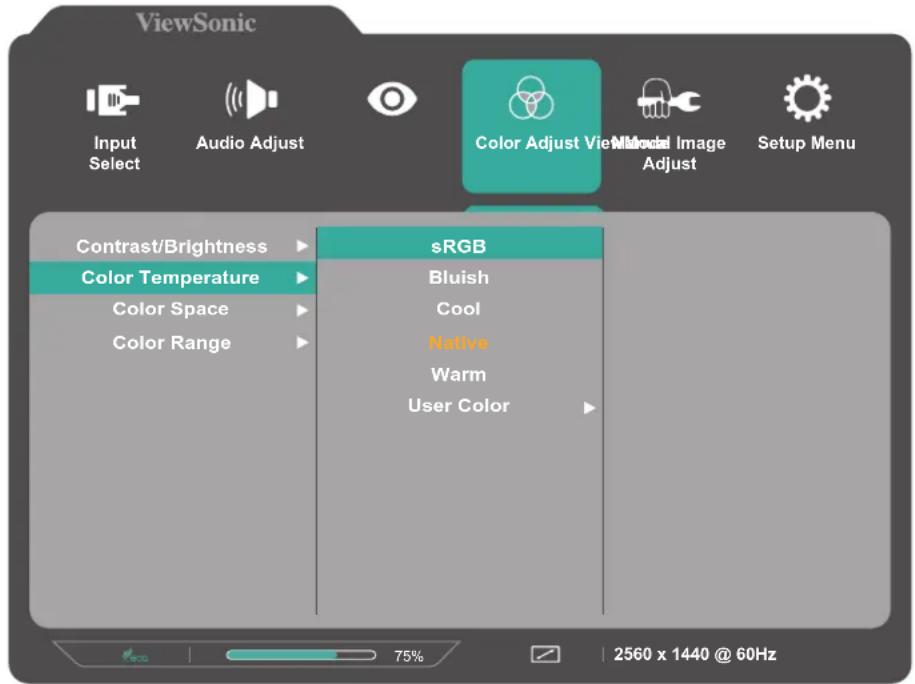

1. Geser Joy Key (Tombol Joy) (↑/↓) untuk menyesuaikan/memilih pengaturan. Lalu tekan Joy Key (Tombol Joy) untuk konfirmasi. Atau gerakkan Joy Key (Tombol Joy) (←/→) untuk menyesuaikan

CATATAN: Ikuti panduan utama yang muncul di samping layar untuk memilih opsi atau melakukan penyesuaian.

Silsilah Menu OSD

Menu Utama	Submenu Pilihan Menu
Input Select	HDMI 1
	HDMI 2
	DisplayPort
Audio Adjust	Volume (-/+, 0~100)/1
	Mute	On
		Off
ViewMode	Standard
	Game
	Movie
	Web
	Text
	MAC
	Mono
Color Adjust	Contrast/Brightness	Contrast (-/+, 0~100)/1
		Brightness (-/+, 0~100)/1
	Color Temperature	sRGB
		Bluish
		Cool
		Native
		Warm
		User Color	Red (-/+, 0~100)/1
			Green (-/+, 0~100)/1
			Blue (-/+, 0~100)/1
	Color Space	Auto
		RGB
		YUV
	Color Range	Auto
		Full Range
		Limited Range

Menu Utama	Submenu Pilihan Menu
Manual Image Adjust	Sharpness (-/+, 0~100)/25
	Blue Light Filter (-/+, 0~100)/1
	Aspect Ratio	4:3
		5:4
		16:9
		16:10
	Overscan	On
		Off
	Black Stabilization	(-/+, 0~100)/10
	Advanced DCR (-/+, 0~100)/25
	Response Time	Standard
		Advanced
		Ultra Fast
Setup Menu	Language Select	English
		Français
		Deutsch
		Nederlands
		Español
		Italiano
		Svenska
		Русский
		Türkçe
		Polski
		Češka
		Română
		ไทย
		Tiếng Việt
		Bahasa Indonesia
		日本語
		繁體中文
		简体中文
	Variable Refresh Rate	On
		Off
	Resolution Notice	On
		Off
	Information
	OSD Timeout (-/+, 5/15/30/60)
Setup Menu	OSD Background	On
		Off
	Power Indicator	On
		Off
	Auto Power Off	On
		Off
	Sleep	30 minutes
		45 minutes
		60 minutes
		120 minutes
		Off
	ECO Mode	Standard
		Optimize
		Conserve
	Auto Detect	On
		Off
	DDC/CI	On
		Off
	Memory Recall

Lampiran

Spesifikasi

Item Kategori Spesifikasi
LCD	Tipe	VA type, Color a-Si TFT Active Matrix 2560 x 1440 LCD, Pitch piksel 0,231 mm x 0,233 mm
	Ukuran Layar	69 cm
		27"
	Filter Warna Tipe	Vertikal RGB
	Permukaan Kaca Tipe	Antikilau (Haze 25%), hard coating (3H)
Sinyal Input Sinkronisasi Video		TMDS digital (100 Ω)DisplayPort (v. 1.2): f_h : 15~160 kHz, f_v : 24~100 HzHDMI (v. 1.4): f_h : 15~160 kHz, f_v : 24~100 Hz
Kompatibilitas	PC hingga 2560 x 1440
	Macintosh hingga 2560 x 1440
Resolusi^1	Disarankan 2560	x 1440 @ 60Hz
	Didukung	2560 x 1440 @ 60, 75, 100 Hz2560 x 1080 @ 24, 25, 30, 50, 60 Hz2048 x 1152 @ 60 Hz1920 x 1440 @ 51, 60, 75 Hz1920 x 1200 @ 60, 75 Hz1920 x 1080 @ 24, 25, 30, 50, 60 Hz1680 x 1050 @ 60 Hz1600 x 1200 @ 60 Hz1600 x 900 @ 60 Hz1440 x 900 @ 60, 75 Hz1440 x 576 @ 50 Hz1400 x 1050 @ 60, 75 Hz1366 x 768 @ 60 Hz1360 x 768 @ 60 Hz1280 x 1024 @ 50, 60, 75 Hz1280 x 960 @ 50, 60, 75 Hz1280 x 800 @ 60, 75 Hz1280 x 768 @ 50, 60, 75 Hz1280 x 720 @ 50, 60 Hz1152 x 900 @ 66 Hz1152 x 870 @ 75 Hz1152 x 864 @ 60, 75 Hz1024 x 768 @ 50, 60, 70, 72, 75 Hz1024 x 600 @ 60 Hz848 x 480 @ 60 Hz832 x 624 @ 75 Hz800 x 600 @ 56, 60, 72, 75 Hz720 x 576 @ 50 Hz720 x 480 @ 60 Hz720 x 400 @ 70 Hz640 x 480 @ 50, 60, 66, 72, 75 Hz640 x 400 @ 60, 70 Hz640 x 350 @ 70 Hz
Adaptor Daya^2	Tegangan Input AC	100-240V, 50/60Hz (beralih otomatis)
Area Tampilan Ukuran Aktif (H x V)		596,736 x 335,664 mm
		23,49" x 13,22"
Audio Speaker	2 x 2W
Kondisi pengoperasian	Temperatur 0° Chingga 40° C (32° F hingga 104° F)
	Kelembaban Relatif 20% hingga 90% (tanpa kondensasi)
	Ketinggian 16.404,2 kaki (5 km)
Kondisi penyimpanan	Temperatur -20°C hingga 60°C (-4°F hingga 140°F)
	Kelembaban Relatif 5% hingga 90% (tanpa kondensasi)
	Ketinggian 39.370,1 kaki (12 km)
Dimensi (Dengan penyangga)	Fisik(P x L x T)	613,4 x 456,2 x 204,8 mm
		24,1" x 18" x 8,1"
Bobot (Dengan penyangga)	Fisik	3,6 kg
		7,9 lb
Dimensi (Tanpa penyangga)	Fisik(P x L x T)	613,4 x 360,8 x 39,9 mm
		24,1" x 14,2" x 1,6"
Bobot (Tanpa penyangga)	Fisik	3,1 kg
		6,8 lb
Pemasangan di Dinding	Dimensi 100 x 100 mm
Pemakaian daya	On (Aktif) ^3	21W (Umum) tanpa audio23W (maksimum) dengan 50% audio
	Siaga ≤ 0,3W (maksimum)
	Off (Tidak Aktif) ≤ 0,3W (maksimum)

Daftar Istilah

Bagian ini menjelaskan daftar istilah standar yang digunakan di semua model monitor LCD. Semua istilah dicantumkan berdasarkan abjad.

CATATAN: Beberapa ketentuan mungkin tidak berlaku bagi monitor Anda.

A Advanced DCR (DCR Lanjutan)

Teknologi DCR Lanjutan secara otomatis mendeteksi sinyal gambar dan secara cerdas mengendalikan kecerahan latar belakang dan warna untuk meningkatkan kemampuan membuat yang hitam lebih hitam pada layar gelap, dan yang putih lebih putih pada lingkungan cerah.

Audio Adjust (Penyesuaian Audio)

Menyesuaikan volume, mendiamkan suara, atau beralih antar input jika Anda memiliki lebih dari satu sumber.

Auto Detect (Deteksi Otomatis)

Jika sumber input saat ini tidak ada sinyal, monitor akan secara otomatis beralih ke pilihan input berikutnya. Pada sejumlah model, fungsi ini secara default dinonaktifkan.

Auto Image Adjust (Penyesuaian Gambar Otomatis)

Secara otomatis mengatur ukuran, mengetengahkan, dan mencari sinyal video untuk mengeliminasi gangguan gelombang dan distorsi.

B Blue Light Filter (Filter Sinar Biru)

Menyesuaikan filter yang menghalangi sinar biru energi tinggi untuk pengalaman tampilan yang lebih nyaman.

Brightness (Kecerahan)

Menyesuaikan kadar hitam gambar layar latar belakang.

C Color Adjust (Penyesuaian Warna)

Menyediakan beberapa mode penyesuaian warna, untuk membantu menyesuaiakn pengaturan warna agar sesuai kebutuhan pengguna.

Color Space (Ruang Warna)

Memungkinkan pengguna memilih ruang warna yang ingin digunakan untuk output warna monitor (RGB, YUV).

Color Temperature (Suhu Warna)

Memungkinkan pengguna memilih pengaturan suhu warna spesifik untuk mengkustomisasi pengalaman menonton mereka.

Default Panel Status Asli Panel
sRGB Ruang warna	standar digunakan untuk sistem Windows.
Bluish (Kebiruan)	Mengatur suhu warna ke 9.300K.
Cool (Sejuk) Mengatur suhu warna ke 7.500K.
Native (Asli) Suhu	Warna default. Direkomendasikan untuk penggunaan umum.
Warm (Hangat) M	Mengatur suhu warna ke 5.000K.

Contrast (Kontras)

Menyesuaikan perbedaan antara latar belakang gambar (kadar hitam) dan latar depan (kadar putih).

Information (Informasi)

Menampilkan mode pengaturan waktu (input sinyal video) yang berasal dari kartu grafis di komputer, nomor model LCD, nomor seri, dan URL situs web ViewSonic®. Lihat panduan pengguna kartu grafis Anda untuk petunjuk mengenai cara mengubah resolusi dan kecepatan refresh (frekuensi vertical).

CATATAN: VESA 1024 x 768 @ 60Hz, misalnya, berarti bahwa resolusinya adalah 1024 x 768 dan kecepatan refresh adalah 60Hz.

Input Select (Pilihan Input)

Beralih di antara berbagai pilihan input yang tersedia untuk monitor tersebut.

M Manual Image Adjust (Penyesuaian Gambar Manual)

Menampilkan menu Manual Image Adjust (Penyesuaian Gambar Manual). Anda dapat secara manual mengatur berbagai penyesuaian kualitas gambar.

Memory recall (Penarikan kembali memori)

Mengembalikan setelan ke pengaturan pabrik jika tampilan beroperasi dalam Mode Pengaturan Waktu yang Telah Ditetapkan pabrik yang tercantum dalam Spesifikasi buku panduan ini.

CATATAN:

• (Pengecualian) Kontrol ini tidak mempengaruhi perubahan yang dibuat dengan "Pilihan Bahasa" atau "Pengaturan Kunci Daya".
• Memory Recall dilengkapi konfigurasi tampilan dan pengaturan default. Memory Recall adalah pengaturan yang memungkinkan produk memenuhi syarat untuk ENERGY STAR®. Setiap perubahan pada konfigurasi tampilan dan pengaturan default yang dikirimkan akan mengubah pemakaian energi, serta dapat meningkatkan pemakaian energi di luar batas yang diperlukan sesuai untuk kualifikasi ENERGY STAR®. ENERGY STAR® adalah serangkaian pedoman hemat daya yang diterbitkan oleh EPA (Dinas Perlindungan Lingkungan) AS. ENERGY STAR® adalah program

bersama dari Dinas Perlindungan Lingkungan AS dan Departemen Energi AS yang membantu kita semua untuk menghemat uang dan melindungi lingkungan melalui produk dan praktik hemat energi.

O Overscan

Mengacu pada gambar terpotong di layar monitor. Pengaturan pada monitor yang memperbesar konten film, sehingga Anda tidak dapat melihat tepi terluar film.

R Recall (Akses Kembali)

Mengatur ulang pengaturan monitor ViewMode.

Resolution Notice (Pemberitahuan Resolusi)

Pemberitahuan yang menyampaikan kepada pengguna bahwa resolusi menonton saat ini bukanlah resolusi awal yang benar. Pemberitahuan ini akan muncul di jendela pengaturan tampilan saat mengonfigurasi resolusi tampilan.

Response Time (Waktu Respons)

Menyesuaikan waktu respons, membuat gambar mulus tanpa goresan, kabur, atau bintik. Waktu respons yang rendah bagus untuk game dengan grafis yang sangat kuat, dan memberikan kualitas visual menakjubkan ketika menonton olahraga atau film laga.

S Setup Menu (Menu Konfigurasi)

Menyesuaikan pengaturan Menu OSD (tampilan di layar). Banyak di antara pengaturan ini yang dapat mengaktifkan pemberitahuan tampilan di layar sehingga pengguna tidak perlu membuka ulang menu.

Menyesuaikan kualitas gambar monitor.

V ViewMode (ModeLihat)

Fitur ViewMode ViewSonic yang unik menawarkan preset “Game”, “Movie (Film)”, “Web”, “Text (Teks)”, “MAC”, dan “Mono”. Pengaturan awal ini dirancang secara khusus untuk memberikan pengalaman menonton optimal untuk aplikasi layar yang berbeda.

Pemecahan Masalah

Bagian ini menjelaskan beberapa masalah umum yang mungkin Anda alami saat menggunakan monitor.

Masalah atau Isu Kemungkinan Solusi
Daya tidak ada • Pastikan	Anda telah mengaktifkan monitor dengan menekan tombol Power (Daya).Pastikan kabel daya terpasang dengan benar dan tersambung secara aman ke monitor dan soket daya.Pasang perangkat listrik lain ke stopkontak untuk memastikan stopkontak tersebut mengalirkan listrik.
Daya Aktif, tapi tidak ada gambar di layar.	Pastikan kabel video yang menyambungkan monitor ke komputer telah terpasang dengan benar dan kuat.Sesuaikan pengaturan kecerahan dan kontras.Pastikan telah memilih sumber input yang benar.
Warna salah atau tidak normal	Jika salah satu warna (merah, hijau, atau biru) hilang, pastikan kabel video telah terpasang dengan benar dan kuat. Pin yang lepas atau rusak dalam kabel konektor dapat mengakibatkan sambungan tidak pas.Sambungkan monitor ke komputer lain.
Gambar layar terlalu cerah atau gelap	Menyesuaikan pengaturan kecerahan dan kontras melalui Menu OSD.Atur ulang monitor ke pengaturan pabrik.
Gambar layar terputus-putus	Pastikan telah memilih sumber input yang benar.Periksa apakah ada pin yang tertekuk atau rusak pada konektor kabel video.Pastikan kabel video yang menyambungkan monitor ke komputer telah terpasang dengan benar dan kuat.
Gambar kabur. • Sesuai	kan resolusi ke Rasio Aspek yang benar.Atur ulang monitor ke pengaturan pabrik.
Layar tidak berada di tengah dengan benar	Sesuaikan kontrol horizontal dan vertikal melalui Menu OSD.Periksa Rasio Aspek.Atur ulang monitor ke pengaturan pabrik.
Layar terlihat kuning •	Pastikan “Blue Light Filter (Filter Sinar Biru)” Tidak Aktif.
Menu OSD tidak muncul do layar/kontrol OSD tidak bisa diakses.	Periksa apakah Menu OSD terkunci.Matikan monitor, lepas kabel daya, pasang lagi, lalu hidupkan monitor.Atur ulang monitor ke pengaturan pabrik.
Tombol panel kontrol tidak berfungsi	Tekan hanya satu tombol sekali waktu.Hidupkan ulang komputer.
Menu tertentu tidak dapat dipilih di OSD	Sesuaikan ViewMode atau sumber input.Atur ulang monitor ke pengaturan pabrik.
Tidak ada output audio	Jika menggunakan earphone/headphone, pastikan soket stereo mini telah tersambung.Pastikan volume tidak disenyapkan, tidak diatur ke 0.Periksa pengaturan Input Audio.
Monitor tidak dapat disesuaikan	Pastikan tidak ada penghalang di sekitar monitor dan tersedia cukup ruang.Untuk Informasi selengkapnya, lihat “Mengatur Sudut Melihat”.
Perangkat USB yang tersambung ke monitor tidak berfungsi	Pastikan kabel USB telah terpasang dengan benar.Coba ganti port USB lain (bila ada).Perangkat USB tertentu memerlukan arus listrik yang lebih tinggi; sambungkan perangkat langsung ke komputer.
Perangkat luar tersambung, tetapi gambar tidak muncul di layar.	Pastikan Daya telah dihidupkan.Menyesuaikan pengaturan kecerahan dan kontras melalui Menu OSD.Memeriksa kabel penghubung dan memastikan kalau sudah tersambung dengan benar dan kencang.Pin yang lepas atau rusak dalam kabel konektor dapat mengakibatkan sambungan tidak pas.

Pemeliharaan

Peringatan Umum

• Pastikan monitor telah dimatikan dan kabel daya telah dilepas dari stopkontak.
• Jangan semprotkan atau alirkan cairan langsung ke layar atau casing.
• Pegang monitor dengan hati-hati, karena monitor yang berwarna lebih gelap, jika tergores, dapat menimbulkan tanda lebih jelas dibandingkan monitor berwarna putih.

Membersihkan Layar

• Usap layar dengan kain bersih, lembut, dan bebas serabut. Tindakan ini akan membersihkan debu dan partikel lain.
• Jika layar masih belum bersih, bubuhkan pembersih kaca non-alkohol dan bebas amonia pada kain lembut dan bebas serabut, lalu seka layar.

Membersihkan Casing

• Gunakan kain yang lembut dan kering.
• Jika casing masih belum bersih, bubuhkan detergen halus non-abrasif pada kain lembut dan bebas serabut, lalu seka permukaan.

Pelepasan Tanggung Jawab Hukum

• ViewSonic® tidak menyarankan penggunaan pembersih yang mengandung amonia maupun alkohol pada layar maupun casing monitor. Pembersih kimia tertentu telah dilaporkan dapat merusak layar dan/atau casing monitor.
• ViewSonic® tidak akan bertanggung jawab atas kerusakan yang disebabkan oleh penggunaan pembersih apa pun yang mengandung amonia maupun alkohol.

Filter Sinar Matahari dan Kesehatan Mata

Blue Light Filter menghalangi sinar biru energi tinggi untuk pengalaman tampilan yang lebih nyaman.

Ketika menggunakan dan menikmati monitor Anda, tolong perhatikan berikut ini:

• Melihat layar komputer dalam waktu lama dapat mengakibatkan iritasi dan ketidaknyamanan pada mata. Untuk mengurangi efek ini, sebaiknya istirahatkan mata secara berkala.
• Monitor juga mendukung Bebas Kerlip, yang mengurangi atau menghilangkan kerlipan layar, sehingga akan mengurangi potensi sakit mata.
• Mengatur nilai filter ke 100 akan memberikan performa terbaik dari filter cahaya biru, yang memenuhi standar sertifikasi TUV.

Menghitung Istirahat

Ketika melihat monitor untuk waktu yang lama, direkomendasikan untuk beristirahat berkala dari melihat. Istirahat sebentar setidaknya lima (5) menit direkomendasikan setelah melihat monitor terus-menerus selama satu (1) sampai dua (2) jam.

Mengambil jeda yang lebih singkat dan lebih sering pada umumnya lebih bermanfaat dibandingkan dengan jeda yang lebih lama dan kurang sering.

Melihat Benda Jarak Jauh

Ketika beristirahat, pengguna dapat mengurangi sakit dan mata kering lebih lanjut dengan memfokuskan pada benda yang berada jauh dari mereka.

Olahraga Mata dan Leher

Olahraga Mata

Olahraga mata dapat membantu meminimalkan sakit mata. Perlahan putar mata ke kiri, kanan, atas, dan bawah. Ulangi sebanyak yang dibutuhkan.

Olahraga Leher

Olahraga leher juga dapat membantu meminimalkan sakit mata. Istirahatkan lengan Anda dan biarkan tergantung di kedua sisi, tekuk ke depan sedikit untuk menarik leher, putar leher ke kanan dan ke kiri. Ulangi sebanyak yang dibutuhkan.

Informasi Peraturan dan Servis

Informasi Kepatuhan

Bagian ini menjelaskan semua persyaratan dan pernyataan yang terkait dengan peraturan. Aplikasi terkait yang terkonfirmasi akan merujuk pada label pelat nama dan penandaan relevan pada unit.

Informasi berikut hanya untuk negara anggota UE:

Tanda yang ditampilkan di sebelah kanan sesuai dengan Waste Electrical and Electronic Equipment Directive 2012/19/EU (WEEE). Tanda ini menunjukkan persyaratan untuk TIDAK membuang peralatan sebagai limbah rumah tangga biasa, namun menggunakan sistem pengembalian dan pengumpulan yang sesuai dengan undang-undang setempat yang berlaku.

Pernyataan tentang Kepatuhan RoHS2

Produk ini dirancang dan diproduksi sesuai persyaratan Pedoman 2011/65/EU dari Parlemen dan Dewan Eropa tentang batasan penggunaan materi berbahaya tertentu pada peralatan listrik dan elektronik (Pedoman RoHS2) dan dianggap memenuhi persyaratan nilai konsentrasi maksimum yang dikeluarkan oleh TAC (Komite Penerapan Teknis Eropa) seperti ditunjukkan di bawah ini:

Zat Konsentrasi Maksimum	yang Diajukan	Konsentrasi yang Sebenarnya
Timah (Pb) 0,1% < 0,1%
Merkuri (Hg) 0,1% < 0,1%
Kadmium (Cd) 0,01% < 0,01%
Kromium Heksavalen (Cr6+) 0,1% < 0,1%
Bifenil Polibrominat (PBB) 0,1% < 0,1%
Eter Bifenil Polibrominat (PBDE) 0,1% < 0,1%
Bis (2-etilheksil) phthalate (DEHP)	0,1% < 0,1%
Butil benzil phthalate (BBP) 0,1% < 0,1%
Dibutil phthalate (DBP) 0,1% < 0,1%
Diisobutil phthalate (DIBP)	0,1% < 0,1%

Komponen tertentu pada produk yang dijelaskan di atas tidak termasuk dalam Lampiran III Pedoman RoHS2 sebagaimana dijelaskan di bawah ini:

• Campuran tembaga mengandung hingga 4% timah dari bobotnya.
• Timah pada solder tipe suhu leleh tinggi (yakni campuran berbasis timah mengandung 85% dari bobotnya atau lebih banyak).
• Komponen listrik dan elektronik mengandung timah pada kaca atau keramik selain dari keramik dielektrik pada kapasitor, misalnya, perangkat piezoelectronic, maupun pada campuran matriks kaca atau keramik.
• Timah di keramik dielektrik dalam kapasitor untuk tegangan bernilai 125 V AC atau 250 V DC atau lebih tinggi.

Larangan Zat Berbahaya India

Pernyataan Larangan Zat Berbahaya (India). Produk ini sesuai dengan “Peraturan E-limbah India Tahun 2011” dan melarang penggunaan timah, merkuri, kromium heksavalen, bifenil polibrominat atau eter bifenil polibrominat dalam konsentrasi yang melebihi 0,1% bobot dan 0,01% bobot untuk kadmium, kecuali untuk rangkaian pengecualian yang ditetapkan dalam Pasal 2 Peraturan ini.

Pembuangan Produk di Akhir Masa Pakainya

ViewSonic® turut melestarikan lingkungan dan berkomitmen untuk mengupayakan dan menjalankan prosedur yang ramah lingkungan. Terima kasih telah menjadi bagian dari Pengguna Komputer yang Lebih Cerdas dan Ramah Lingkungan. Kunjungi Situs web ViewSonic® untuk mempelajari selengkapnya.

Amerika Serikat & Kanada:

Untuk pengguna UE, harap hubungi kami jika ada masalah keselamatan/ kecelakaan dengan produk ini

ViewSonic Eropa Limited

Haaksbergweg 75

1101 BR Amsterdam

Netherlands

[phone]

[e-mail]

Macintosh dan Power Macintosh adalah merek dagang terdaftar dari Apple Inc.

Microsoft, Windows, dan logo Windows adalah merek dagang terdaftar dari Microsoft Corporation di Amerika Serikat dan negara lainnya.

ViewSonic®, logo tiga ekor burung adalah merek dagang terdaftar ViewSonic® Corporation.

VESA adalah merek dagang terdaftar dari Video Electronics Standards Association. DPMS, DisplayPort, dan DDC adalah merek dagang dari VESA.

Pelepasan tanggung jawab hukum: ViewSonic® Corporation tidak akan bertanggung jawab atas kesalahan teknis maupun editorial atau kekurangan yang terdapat dalam dokumen ini; serta atas kerugian insidental maupun konsekuensial yang disebabkan oleh kelengkapan materi, atau performa maupun penggunaan produk ini.

Dalam hal peningkatan produk yang berkelanjutan, ViewSonic® Corporation berhak mengubah spesifikasi produk tanpa pemberitahuan sebelumnya. Informasi dalam dokumen ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Tidak ada satu bagian pun dalam dokumen ini yang dapat disalin, diperbanyak, atau dipindahtangankan dengan cara apapun dan untuk tujuan apapun tanpa izin tertulis sebelumnya dari ViewSonic® Corporation.

Layanan Pelanggan

Untuk dukungan teknis atau layanan produk, lihat tabel di bawah ini atau hubungi peritel Anda.

CATATAN: Anda akan memerlukan nomor seri produk, yang terletak di bagian belakang monitor dekat port I/O..

Negara/Kawasan	Situs Web	Negara/Kawasan	Situs Web
Asia Pasifik & Afrika
Australia	www.viewsonic.com/au/	Bangladesh	www.viewsonic.com/bd/
中国(China)	www.viewsonic.com.cn	香港(繁體中文)	www.viewsonic.com/hk/
Hong Kong (English)	www.viewsonic.com/hk-en/	India	www.viewsonic.com/in/
Indonesia	www.viewsonic.com/id/	Israel	www.viewsonic.com/il/
日本(Japan)	www.viewsonic.com/jp/	Korea	www.viewsonic.com/kr/
Malaysia	www.viewsonic.com/my/	Middle East	www.viewsonic.com/me/
Myanmar	www.viewsonic.com/mm/	Nepal	www.viewsonic.com/np/
New Zealand	www.viewsonic.com/nz/	Pakistan	www.viewsonic.com/pk/
Philippines	www.viewsonic.com/ph/	Singapore	www.viewsonic.com/sg/
臺灣(Taiwan)	www.viewsonic.com/tw/	ประเทศไทย	www.viewsonic.com/th/
Việt Nam	www.viewsonic.com/vn/	South Africa & Mauritius	www.viewsonic.com/za/
Amerika
United States	www.viewsonic.com/us	Canada	www.viewsonic.com/us
Latin America	www.viewsonic.com/la
Eropa
Europe	www.viewsonic.com/eu/	France	www.viewsonic.com/fr/
Deutschland	www.viewsonic.com/de/	Қазақстан	www.viewsonic.com/kz/
Россия	www.viewsonic.com/ru/	España	www.viewsonic.com/es/
Türkiye	www.viewsonic.com/tr/	Україна	www.viewsonic.com/ua/
United Kingdom	www.viewsonic.com/uk/

Jaminan Terbatas

Layar ViewSonic®

Cakupan jaminan:

ViewSonic® menjamin produknya terbebas dari cacat materi dan pembuatan selama masa berlaku jaminan. Jika produk terbukti cacat dalam hal materi maupun pembuatan selama masa jaminan berlaku, maka ViewSonic® akan, atas pilihannya sendiri, dan sebagai satu-satunya ganti rugi, memperbaiki atau mengganti produk tersebut dengan produk yang serupa. Produk Pengganti maupun suku cadang dapat mencakup suku cadang atau komponen yang telah diproduksi ulang atau diperbarui. Perbaikan atau penggantian unit, suku cadang, maupun komponen akan tercakup dalam jumlah sisa waktu dari jaminan terbatas asli pelanggan dan periode jaminan tidak akan diperpanjang. ViewSonic® tidak menyediakan jaminan untuk perangkat lunak pihak ketiga, baik disertakan bersama produk maupun diinstal oleh pelanggan, pemasangan suku cadang atau komponen yang tidak sah (misalnya, lampu Proyektor). (Lihat: Bagian “Kondisi yang berada di luar dan tidak tercakup dalam jaminan”).

Masa berlaku jaminan:

Jaminan untuk monitor ViewSonic® berlaku antara 1 hingga 3 tahun, tergantung pada negara tempat Anda membeli, untuk semua suku cadang, termasuk sumber lampu dan untuk semua biaya pengerjaan, terhitung sejak tanggal pembelian pertama oleh konsumen.

Jaminan ini hanya berlaku untuk pelanggan pertama.

Kondisi yang berada di luar dan tidak tercakup dalam jaminan:

• Produk apapun bila nomor serinya telah rusak, berubah bentuk, atau tidak ada.
• Kondisi rusak, kualitas menurun, atau kegagalan fungsi karena:

» Kecelakaan, kesalahan penggunaan, kelalaian, kebakaran, air, petir, atau bencana alam lainnya, modifikasi produk yang tidak disahkan, atau kegagalan mematuhi petunjuk yang diberikan bersama produk.

» Perbaikan atau upaya perbaikan tidak sah selain oleh ViewSonic®.

» Kerusakan atau hilangnya program, data, atau media penyimpanan apapun yang dapat dilepas.

» Kerusakan dan keausan normal.

» Penghapusan instalan atau penginstalan produk.

• Hilangnya data atau perangkat lunak yang terjadi selama perbaikan atau penggantian.
• Kerusakan apapun pada produk karena pengiriman.
• Penyebab eksternal pada produk, misalnya fluktuasi atau kegagalan listrik.
• Penggunaan perangkat tambahan atau komponen yang tidak memenuhi spesifikasi ViewSonic.
• Kelalaian pemilik dalam melakukan pemeliharaan produk secara berkala sebagaimana tercantum dalam Panduan Pengguna.
• Penyebab apapun lainnya yang tidak terkait dengan kecacatan produk.
• Kerusakan yang disebabkan oleh gambar statis (tidak bergerak) yang ditampilkan dalam waktu lama (disebut juga jejak gambar).
• Perangkat Lunak. Setiap perangkat lunak pihak ketiga yang diberikan bersama produk atau dipasang oleh pelanggan.
• Perangkat Keras/Aksesori/Suku Cadang/Komponen. Pemasangan perangkat keras, aksesori, suku cadang, atau komponen habis pakai (misalnya, Lampu Proyektor).
• Kerusakan pada, atau penyalahgunaan, lapisan pada permukaan layar karena pembersihan yang tidak tepat sebagaimana dijelaskan dalam Panduan Pengguna produk.
• Biaya pelepasan, pemasangan, dan layanan konfigurasi, termasuk pemasangan produk di dinding.

Cara mendapatkan servis:

• Untuk informasi tentang cara menerima servis berdasarkan jaminan, hubungi Dukungan Pelanggan ViewSonic® (Lihat halaman “Layanan Pelanggan”). Anda harus memberikan nomor seri produk ini.
• Untuk memperoleh layanan jaminan, Anda harus memberikan: (a) bukti penjualan dengan tanggal asli, (b) nama Anda, (c) alamat Anda, (d) keterangan masalah, dan (e) nomor seri produk.
• Bawa atau kirim produk dengan jasa pengiriman prabayar, dalam kontainer asli, kepada pusat layanan resmi ViewSonic® atau langsung ke ViewSonic®.
• Untuk informasi tambahan atau nama pusat servis ViewSonic® terdekat, hubungi ViewSonic®.

Batasan jaminan tersirat:

Tidak ada jaminan, baik tersurat maupun tersirat, di luar keterangan yang tercakup di sini, termasuk jaminan tersirat atas kelayakan jual dan kesesuaian untuk tujuan tertentu.

Pengecualian kerusakan:

Kewajiban ViewSonic terbatas pada biaya perbaikan atau penggantian produk. ViewSonic® tidak berkewajiban atas:

• Kerusakan pada harta benda lain yang disebabkan cacat apapun pada produk, kerugian karena adanya ketidaknyamanan, kehilangan karena penggunaan produk, kehilangan waktu, kehilangan laba, kehilangan peluang bisnis, kehilangan kepercayaan, gangguan hubungan bisnis, atau kerugian komersial lainnya, meskipun telah disampaikan adanya kemungkinan atas kerugian tersebut.
• Kerugian lain apapun baik insidental, konsekuensial, atau yang lainnya.
• Klaim apapun terhadap pelanggan oleh pihak ketiga manapun.
• Perbaikan atau upaya perbaikan tidak sah selain oleh ViewSonic®.

Penerapan undang-undang negara bagian:

Jaminan ini memberikan Anda hak-hak hukum khusus dan Anda juga dapat memperoleh hak lainnya yang berbeda di setiap negara bagian. Sejumlah negara bagian melarang pembatasan pada jaminan yang berlaku dan/atau melarang pengecualian terhadap kerugian insidental maupun konsekuensial, sehingga pembatasan dan pengecualian tersebut di atas mungkin tidak berlaku untuk Anda.

Penjualan di luar Amerika Serikat dan Kanada:

Untuk informasi dan layanan pada produk ViewSonic® yang dijual di luar negara Amerika Serikat dan Kanada, hubungi ViewSonic® atau dealer ViewSonic® setempat.

Masa jaminan untuk produk ini di daratan utama Tiongkok (tidak termasuk Hong Kong, Makau, dan Taiwan) diatur dalam persyaratan dan ketentuan Kartu Garansi Pemeliharaan.

Untuk pengguna di Eropa dan Rusia, rincian lengkap tentang jaminan yang diberikan dapat dilihat di: http://www.viewsonic.com/eu/ di bawah “Informasi Dukungan/Jaminan”.
