PANDUAN PENGGUNA 21FU1RD LG

Televisi Warna BUKU PANDUAN

Bacalah buku panduan ini dengan teliti sebelum Anda mengoperasikan TV.

Simpanlah sebagai pegangan selanjutnya.

Catat nomor model dan nomor seri pesawat TV Anda.

Lokasi dan fungsi tombol kontrol ....4

Pengoperasian dasar....7

Menu-menu pada layar....7

Pengaturan stasiun-stasiun TV....8

Pengaturan gambar....11

Pengaturan waktu....12

Fungsi-fungsi lain....13

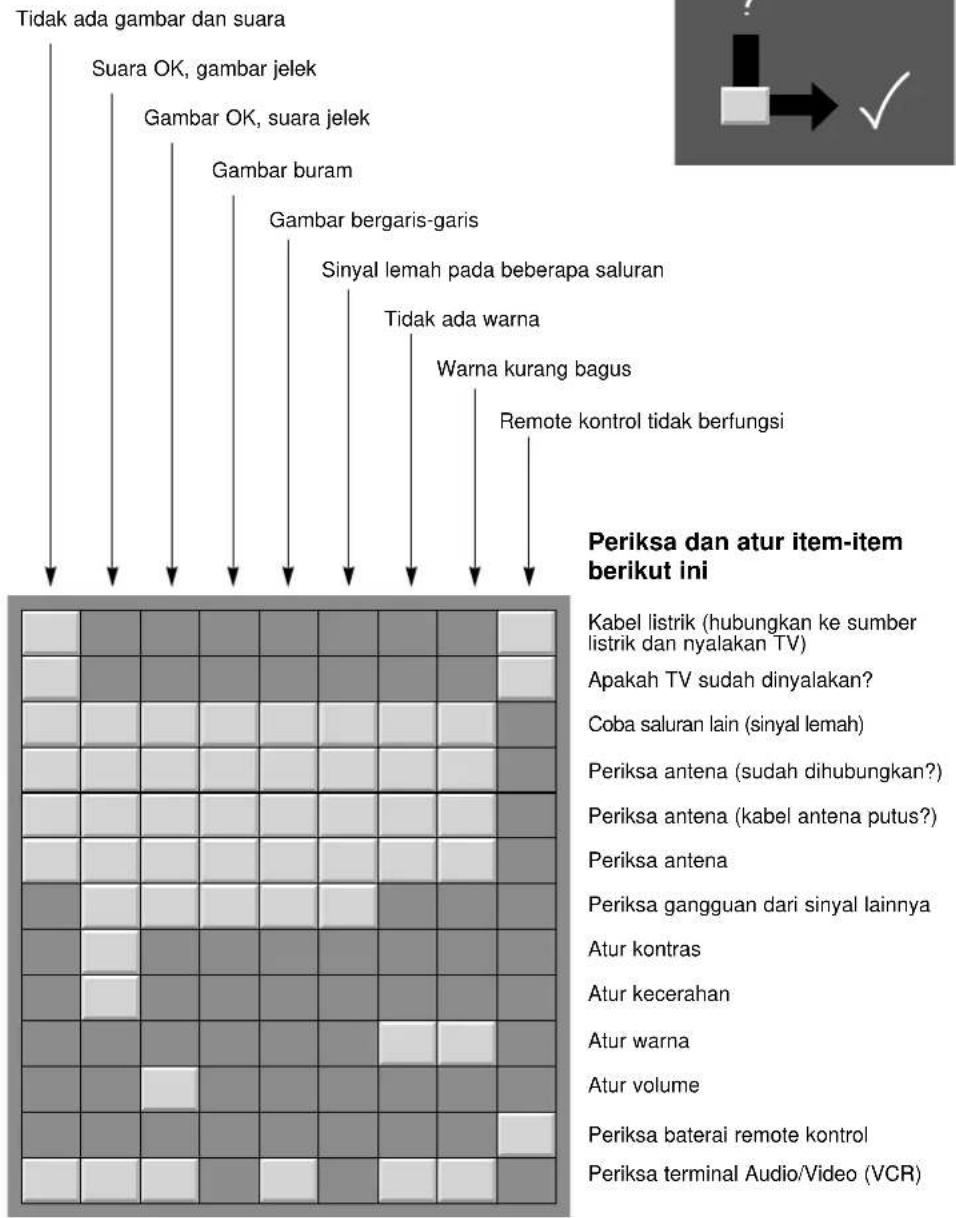

Daftar pelacakan masalah....15

Pemasangan

Listrik

TV ini menggunakan arus bolak-balik (AC), Tegangan yang digunakan tertera pada label di belakang TV. Jangan pernah menggunakan arus searah (DC) pada TV ini. Bila terjadi petir atau listrik padam, cabut jack antena dan kabel power (steker) dari stop kontak.

PERANGKAT PEMUTUS ARUS

- Steker utama adalah perangkat pemutus arus. Steker harus selalu dalam keadaan yg baik.

Perhatian

Untuk mencegah bahaya kebakaran atau sengatan listrik, jangan biarkan TV terkena air atau uap air. Jangan meletakkan benda apa pun yang berisi cairan di atas TV. Hal ini untuk mencegah bahaya kebakaran atau sengatan listrik.

Perbaikan

Jangan membuka penutup belakang TV untuk menghindari sengatan listrik atau bahaya lainnya. Jika TV tidak bekerja sebagaimana mestinya, cabut steker dan segera hubungi dealer Anda.

Antena

Hubungkan kabel antena ke terminal bertanda 1175 Ω belakang TV. Gunakan antena luar untuk mendapatkan kualitas gambar yang lebih baik.

Penempatan

Posisikan TV Anda sehingga cahaya yang sangat terang atau sinar matahari tidak langsung mengenai layar. Jangan meletakkan TV di dekat sumber getaran, cairan, debu atau panas. Pastikan TV diletakkan di tempat dengan aliran udara yang lancar. Jangan menutup lubang ventilasi yang ada pada penutup belakang TV.

Menghubungkan peralatan eksternal

Anda dapat menghubungkan perlengkapan tambahan seperti VCR, dan perangkat lain ke pesawat TV Anda. Ilustrasi berikut ini mungkin berbeda dengan TV Anda.

Terminal Antena

1. Hubungkan terminal RF out VCR ke terminal antenna pada bagian belakang TV Anda.
2. Hubungkan kabel antena ke terminal RF in pada VCR.
3. Simpan saluran VCR pada nomor program sesuai keinginan Anda. Lihat bagian 'Pemrograman Manual'.
4. Pilih nomor program di mana saluran VCR disimpan.
5. Tekan tombol PLAY pada VCR.

Terminal masuk/keluar Audio/Video (tambahan)

1. Hubungkan terminal audio/video out VCR ke terminal audio/video in TV, dan terminal masukan VCR ke terminal RF OUT pada TV Anda.
2. Jika VCR dihubungkan ke terminal AV pada TV, tekan tombol TV/AV untuk memilih AV1 atau AV2.
3. Tekan tombol PLAY pada VCR. Simbol playback VCR akan muncul pada layar.

Anda juga dapat merekam program-program TV pada kaset lewat terminal keluaran audio/video.

Catatan : Jika Anda memiliki mono VCR, hubungkan kabel audio dari VCR pada AUDIO L/MONO

Terminal scart Euro (tambahan)

1. Hubungkan terminal Euro scart VCR ke terminal Euro scart pada TV.
2. Tekan tombol PLAY pada VCR. VCR output Anda akan menyalurkan tegangan ketika dihubungkan ke terminal Euro scart, TV akan memilih ke mode AV 1 secara otomatis. Tetapi jika Anda tetap ingin memakai mode TV, tekan ▲ / ▼ atau tombol ANGKA.

Bisa juga dengan menekan tombol TV/AV pada remote kontrol

untuk memilih AV 1. Simbol playback VCR ditampilkan pada layar.

Anda juga dapat merekam program-program TV pada kaset video.

Catatan : Sinyal tipe RGB, seperti sinyal merah, hijau dan biru hanya dapat dipilih untuk terminal Euro scart. Sinyal ini ditransmisikan, sebagai contoh, dengan menggunakan decoder TV, alat permainan atau cd foto dan lain-lain.

Terminal masukan Component (tambahan)

1. Hubungkan terminal keluaran video COMPONENT (Y Cb Cr, Y Pb Pr or Y B-Y R-Y) pada COMPONENT (480i) ke terminal COMPONENT INPUT (Y Pb PR) pada TV.
2. Hubungkan kabel audio dari COMPONENT ke terminal AUDIO IN pada AV IN.
3. Tekan tombol TV/AVuntuk memilih COMPONENT.
4. Tekan tombol PLAY pada COMPONENT. Simbol playback COMPONENT akan muncul pada layar.

Lokasi dan fungsi tombol kontrol

Semua fungsi TV dapat dikendalikan dengan menggunakan remote kontrol. Beberapa fungsi juga dapat diatur dengan menggunakan tombol pada panel depan TV.

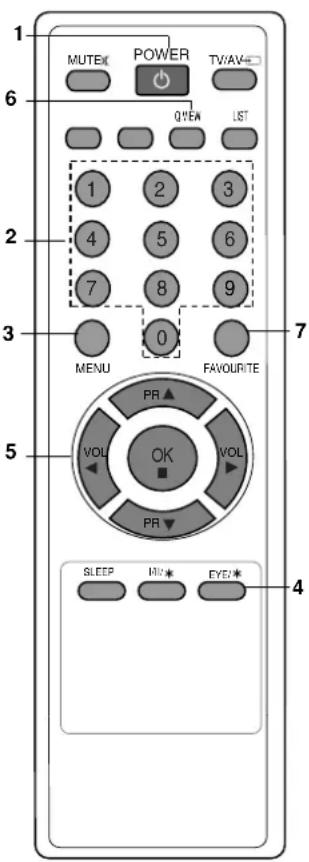

Remote kontrol

Pasanglah baterai sebelum Anda menggunakan remote kontrol. Lihat halaman berikutnya.

1. POWER

Menyalakan TV dari keadaan standby atau sebaliknya.

2. TOMBOL-TOMBOL ANGKA

Menyalakan TV dari keadaan standby atau memilih nomor program.

3. MENU

Memilih menu.

4. EYE/ \* (Tambahan)

Memilih suatu program atau pilihan menu.

Menyalakan TV dari keadaan standby.

Mencari program secara otomatis.

◀ /▶ (Volume Naik/Turun)

Mengatur volume.

Mengatur menu.

OK

Menerima pilihan Anda atau menampilkan mode saat ini.

6. Q.VIEW

Menampilkan kembali program sebelumnya.

7. FAVOURITE

Memilih program favorit.

1 MUTEK POWER TV/AVE 6 Q'EN LIST 1 2 3 4 5 6 7 8 9 3 MENU FAVOURITE 5 OK VOL VOL PR PR SLEEP HW EYE* 4

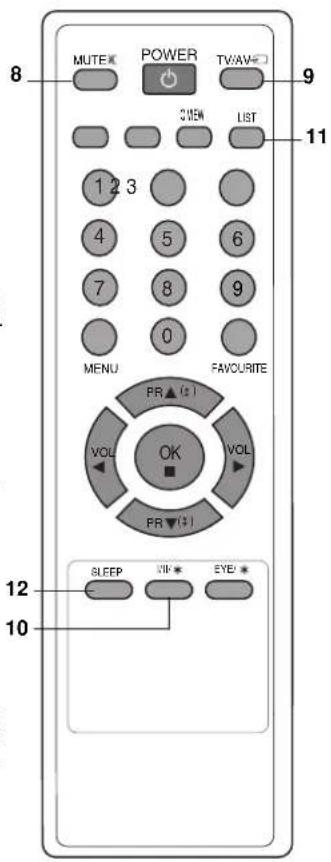

Lokasi dan fungsi tombol kontrol

8. MUTE

Mengaktifkan atau mematikan suara.

9. TV/AV

Memilih mode TV atau AV.

Menyalakan TV dari keadaan standby.

10. I/II/\*

Memilih bahasa selama menerima siaran dua bahasa (tambahan). Memilih keluaran suara.

11. LIST

Menampilkan tabel program.

12. SLEEP

Mengatur pewaktu tidur.

TOMBOL-TOMBOL BERWARNA : Tombol-tombol ini digunakan pada teletext (hanya model TELETEXT) atau penyuntingan program.

Pemasangan baterai

Remote kontrol ini menggunakan dua buah jenis baterai AAA. Untuk memasang baterai, balikkan remote kontrol dan buka tempat baterai. Pasang kedua baterai sesuai dengan simbol kutub (⊕dan⊖) yang terdapat didalam kompartemen.

Catatan : Untuk menghindari kerusakan akibat dari kemungkinan kebocoran baterai, keluarkan baterai jika Anda berencana untuk tidak menggunakan remote kontrol dalam jangka waktu yang lama.

MUTE POWER TWAV 3 MEN LIST 1 2 3 4 5 6 7 8 9 0 MENU FAVOURITE PR ▲ (1) VOL OK VOL PR ▼ (1) SLEEP VIP EYE 12 10

Lokasi dan fungsi tombol kontrol

Panel depan
Seri 21FU1

ON/OFF 1 2 3

Panel samping

Seri 21FU3

ON/OFF 1 2 3

Seri 21FU6

1 23 4 5

1. POWER UTAMA (ON/OFF) Menghidupkan atau mematikan TV.

2. INDIKATOR POWER/STANDBY Menyala terang saat TV dalam keadaan standby. Meredup saat TV dihidupkan.

3. SENSOR REMOTE KONTROL Catatan : Gunakan hanya remote kontrol yang diberikan . (Remote kontrol tipe lain mungkin tidak dapat digunakan.)

4. MENU Memilih menu.

5. OK Menerima pilihan Anda atau menampilkan mode saat ini.
   ◀/▶ (Volume Naik/Turun)
   Mengatur volume.
   Mengatur menu.
   ▲ / ▼ (Program Naik/Turun)
   Memilih program atau item menu.
   Menghidupkan TV dari keadaan standby.

6. TERMINAL AUDIO/VIDEO/USB IN (Tambahan)

Menghubungkan terminal eksternal Anda ke terminal keluar audio/video/USB.

Catatan : Gambar diatas merupakan ilustrasi dari panel depan dan samping TV. Ilustrasi gambar tersebut dapat berbeda dengan tipe TV Anda.

Pengoperasian dasar

Mematikan dan menyalakan

1. Tekan tombol power utama untuk menghidupkan.
2. Jika TV dalam mode standby, tekan tombol POWER, ▲ / ▼, TV/AV atau tombol ANGKA pada remote kontrol untuk menyalakan TV.
3. Tekan tombol POWER pada remote kontrol.
   TV akan kembali ke mode standby.
4. Tekan kembali tombol power utama untuk mematikan TV.

Catatan : Jika TV sedang dinyalakan dan tiba-tiba kabel listrik dicabut maka TV akan standby atau hidup (power on) apabila steker utama dihubungkan kembali ke stop kontak.

Pemilihan program

Anda dapat memilih nomor program dengan tombol ▲/▼ atau tombol-tombol ANGKA.

Pengaturan volume

Tekan tombol ◀ / ▶ untuk mengatur volume.

Q.VIEW (atau TOMBOL KUNING)

Tekan tombol Q.View untuk menampilkan kembali program yang terakhir kali dilihat.

Fungsi mute

Tekan tombol MUTE maka suara akan mati dan simbol akan muncul di layar. Untuk membatalkan tekan tombol MUTE, ◀ / ▶, I/II★ (tambahan).

Pemilihan bahasa (tambahan)

Menu dapat ditampilkan dengan bahasa yang Anda inginkan. Pertama-tama tentukan bahasa Anda.

1. Tekan tombol MENU dan gunakan tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ untuk memilih Language.
3. Tekan tombol ▶ dan gunakan tombol ▲ /▼ untuk memilih bahasa yang diinginkan.
   Tampilan pada layar akan berubah sesuai bahasa yang dipilih.
   Tekan tombol OK atau ◀ untuk memilih menu Spesial.
4. Tekan berulang-ulang tombol MENU untuk kembali ke tampilan TV normal.

Menu-menu pada layar

Dialog antara Anda dengan TV akan ditampilkan pada layar dalam sebuah operator menu. Tombol-tombol yang diperlukan untuk langkah-langkah pengoperasian juga ditampilkan.

Pemilihan menu

1. Tekan tombol MENU lalu tekan ▲ / ▼ untuk menampilkan setiap menu.
2. Tekan tombol ▶ dan gunakan tombol ▲ / ▼ untuk memilih item menu.
3. Tekan tombol ▶ untuk menampilkan menu atau sub menu.
4. Atur setting item dalam menu atau sub-menu dengan tombol ◀/▶ atau ▲/▼/ Untuk kembali ke menu sebelumnya, tekan OK atau ◀ dan tekan tombol ▶ untuk menuju ke tingkat menu berikutnya.

Catatan :

a. Pada model-model tertentu, menu Suara tidak muncul.
b. Pada beberapa model, Normal/Turbo search tidak akan muncul, hanya Start yang muncul pada meny. Auto programme
c. Pada beberapa model, Tilt, Booster atau Degauss tidak akan muncul.
d. Pada beberapa model, Language. X-WAVE tidak akan muncul.

Pengaturan stasiun-stasiun TV

Hingga sebanyak 100 stasiun TV dapat disimpan dalam nomor program (0 - 99). Setelah tersimpan, Anda dapat menggunakan tombol ▲/▼ atau tombol ANGKA untuk mencari stasiun yang anda program. Stasiun-stasiun dapat diprogram secara otomatis atau manual.

Catatan : Pada beberapa model dapat menyimpan hingga 200 stasiun.

Pemrograman otomatis

Semua stasiun yang dapat diterima, disimpan dengan metode ini. Disarankan agar Anda menggunakan pemrograman otomatis.

1. Tekan tombol MENU untuk memilih menu Station.
2. Tekan tombol ▶ kemudian tombol ▲ / ▼ untuk memilih Auto programme.
3. Tekan tombol ▶ untuk menampilkan menu Auto programme.

System Storage Normal Turbo ✓ BG I DK L atau ✓ BG I DK M ✓ OK MENU

1. Tekan tombol ▶. Pilih sistem TV dengan tombol ▲/▼pada menu System;

1. Tekan tombol

2. Tekan tombol ▲ / ▼ untuk memilih Storage from.

3. Tekan tombol ▶ Pilih nomor program awal menggunakan Tombol ◀ / ▶ atau tombol ANGKA pada menu Storage from semua nomor di bawah 10 harus didahului dengan satu angka '0'(atau '00') didepannya, misal '05' (atau '005') untuk 5.

4. Tekan tombol OK

5. Tekan tombol ▲/▼ untuk memilih Normal atau Turbo search.

Tambahan: di beberapa model, Anda hanya Start.

Catatan :

a. Turbo search lebih cepat dari Normal search dan pada beberapa model, pencarian ini akan menyimpan secara otomatis semua stasiun yang ditangkap.
b. Jika kualitas suara stasiun yang terprogram kurang bagus, pilih sistem kembali pada menu Manual programme.
10. Tekan tombol ▶ untuk memulai pemrograman otomatis. Semua stasiun yang tertangkap akan disimpan. Untuk menghentikan pemrograman otomatis,

tekan tombol MENU.

Jika pemrograman otomatis selesai, menu Programme edit akan muncul di layar. Lihat bagian 'Penyuntingan program' untuk menyunting program yang telah tersimpan.

1. Tekan tombol MENU berulang kali untuk kembali ketampilan TV normal.

Pemrograman manual

Pemrograman manual akan mencari dan menyusun program secara manual sesuai dengan keinginan. Anda juga dapat memberi nama stasiun maksimal 5 karakter untuk masing-masing nomor program.

1. Tekan tombol MENU untuk memilih menu Station.
2. Tekan tombol ▶ kemudian tombol ▲/▼ untuk memilih Manual programme.
3. Tekan tombol ▶ untuk menampilkan menu Manual programme.
4. Tekan tombol ▲ / ▼ untuk memilih Storage.
5. Tekan tombol ▶ untuk memilih nomor program. nomor program yang diinginkan (0 - 99) menggunakan tombol ◀ / ▶ atau tombol ANGKA pada menu Storage. Semua nomor di bawah 10 harus didahului angka '0'(atau '00') di depannya, misal '05' (atau '005') untuk 5.
6. Tekan tombol OK.
7. Tekan tombol ▲ / ▼ untuk memilih System.
8. Tekan tombol ▶ Pilih sistem TV dengan tombol ▲ / ▼ pada menu System;

1. Tekan tombol OK atau

2. Tekan tombol ▲ / ▼ untuk memilih Channel.

3. Tekan tombol ▶ . Tekan tombol ▲ / ▼ untuk memilih V/UHF atau Cable dalam menu

Channel

jika memungkinkan, pilih nomor saluran secara langsung dengan tombol angka. Setiap nomor di bawah 10 diawali dengan angka '0'(atau '00') didepannya, misalnya '05'(atau '005') untuk 5.
12. Tekan tombol OK atau
13. Tekan tombol ▲ / ▼ untuk memilih Search.
14. Tekan tombol ▶ . Tekan tombol ◀ / ▶ untuk memulai pencarian pada menu Search Apabila suatu stasiun tertangkap, pencarian akan berhenti.
15. Tekan tombol OKuntuk menyimpan. Tampilan Stored akan terlihat.
16. Untuk menyimpan stasiun lain, ulangi langkah 4 -15.
17. Tekan tombol MENU berulang kali untuk kembali ke tampilan TV normal.

Pengaturan stasiun-stasiun TV

Memberi nama suatu stasiun

1. Ulangi 'Pemrograman Manual' langkah 1 sampai 3.
2. Tekan tombol ▲ / ▼ untuk memilih menu Name.
3. Tekan tombol ▶ pada menu Name.
4. Tekan tombol ▲. Anda dapat menggunakan, +,-, angka 0 atau 9 dan huruf A sampai Z. Dengan tombol ▼ Anda dapat memilih ke arah sebaliknya.
5. Pilih posisi dengan tombol ◀ / ▶ kemudian pilih karakter yang Anda inginkan, lanjutkan dengan karakter berikutnya.
6. Tekan tombol OK.
7. Tekan tombol MENU beberapa kali untuk kembali ke tampilan normal TV.

Booster (tambahan)

Pada beberapa model, Booster adalah fungsi tambahan. Hanya TV dengan fasilitas Booster dapat memakai fungsi ini.

Jika penerimaan sinyal TV pada suatu daerah kurang bagus, pilih Booster pada posisi On.

1. Ulangi Proses 'Pemrograman Manual' dari langkah 1 sampai 3.
2. Tekan tombol ▲ / ▼ memilih menu Booster.
3. Tekan tombol ▶.
4. Tekan tombol ▲ / ▼ untuk memilih On atau Off pada menu Booster.
5. Tekan tombol OK.
6. Tekan beberapa kali tombol MENU untuk mebalikan pada tampilan normal TV.

Pencarian program

Pencarian program biasanya digunakan pada saat penerimaan buruk.

1 Ulangi langkah 'Pemrograman manual'1 sampai 3.
2. Tekan tombol ▲ / ▼ untuk memilih Fine.
3. Tekan tombol ▶.
4. Tekan tombol ◀ / ▶ untuk mencari sinyal gambar dan suara terbaik pada menu Fine.
5. Tekan tombol OK.
6. Tekan tombol MENU berulang kali untuk kembali ke tampilan TV normal. Sinyal program yang baik ditunjukkan dengan angka berwarna kuning selama pemilihan program

Penyuntingan program

Fungsi ini memungkinkan Anda untuk menghapus atau melewati program yang telah disimpan. Anda juga dapat memindahkan stasiun atau stasiun kosong ke nomor yang Anda inginkan

1. Tekan tombol MENU untuk memilih menu Station.
2. Tekan tombol ▶ kemudian tombol ▲ / ▼ untuk memilih Programme edit.
3. Tekan tombol ▶ untuk menampilkan menu Programme edit.

Menghapus program

1. Pilih program yang akan dihapus dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tombol MERAH dua kali. Program yang dipilih akan dihapus dan semua program akan bergeser ke posisi diatasnya.

Menyalin program

1. Pilih program yang akan disalin dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tombol HIJAU. Program di bawahnya akan bergeser ke bawah satu posisi.

Memindahkan program

1. Pilih program yang akan dipindah dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tombol KUNING.
3. Pindahkan program ke nomor program yang diinginkan dengan tombol ▲ / ▼ atau tombol ◀ / ▶.
4. Tekan kembali tombol KUNING untuk keluar dari fungsi ini.

Meloncati nomor program

1. Pilih program yang akan diloncati dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tombol BIRU. Nomor program akan berwarna biru.
3. Tekan kembali tombol BIRU untuk mengembalikannya. Selama nomor program diloncati, Anda tidak akan bisa memilih program tersebut dengan tombol ▲ / ▼ dalam tampilan normal TV. Jika ingin memilih program tersebut, tekan angka nomor program dengan tombol ANGKA atau memilih melalui menu 'Penyuntingan program' atau 'Tabel menu'.

Tekan beberapa kali tombol MENU untuk kembali ke tampilan TV.

Pengaturan stasiun-stasiun TV

Program favorit

Berfungsi untuk memilih secara langsung program-program favorit.

1. Tekan tombol MENU untuk memilih menu Station.
2. Tekan tombol ▶ kemudian tombol ▲ / ▼ untuk memilih Favourite programme.
3. Tekan tombol ▶ untuk menampilkan menu Favourite programme.

Favourite programme Auto prog. Manual Prog.edit Favourite 56 C 0.5 OK MENU

1. Tekan tombol ▲ /▼ untuk memilih -- ----.
2. Pilih program yang diinginkan dengan tombol ◀ / ▶ atau tombol ANGKA. Nomer dibawah 10 harus didahului angka '0'(atau '00') didepannya, misal '05' (atau '005') untuk 5.
3. Untuk menyimpan program lain, ulangi langkah 4 dan 5.

Anda dapat menyimpan sampai 8 program.

1. Tekan tombol OK.
2. Tekan beberapa kali tombol MENU untuk kembali pada tampilan normal TV.

Tekan beberapa kali tombol FAVOURITE untuk memilih program yang telah tersimpan.

Menampilkan tabel program

Anda dapat memeriksa program-program yang telah disimpan dalam memori dengan menampilkan tabel program.

Menampilkan tabel program

Tekan tombol LIST (atau BIRU) untuk menampilkan menu Programme table.

Tabel program akan muncul pada layar. Satu tabel berisi 10 program seperti di bawah ini.

Catatan :

a. Anda mungkin menemukan beberapa program berwarna biru. Program tersebut telah diatur untuk di-

loncati dengan mode pemrograman otomatis atau penyuntingan program.
b. Beberapa program yang ditunjukkan dengan nomor menandai tidak adanya nama stasiun yang diberikan.

Pilih sebuah program dengan tombol ▲ / ▼ atau ◀ / ▶. Kemudian tekan tombol OK. Maka tampilan akan berubah ke nomor program yang dipilih.

Membuka halaman lain dari tabel program

Ada 10 (atau 20) halaman tabel program yang berisi 100 (atau 200) program.

Tekan tombol ▲ / ▼ atau ◀ / ▶ beberapa kali untuk membuka halaman.

Tekan tombol LIST (atau Biru) untuk kembali ke tampilan TV normal.

Pengaturan gambar

Catatan: Fungsi ini tidak tersedia untuk sumber RGB input.

1. Tekan tombol MENU dan gunakan tombol ▲ / ▼ untuk memilih menu Picture.
2. Tekan tombol ▶ untuk memilih PSM.
3. Tekan tombol ▶ kemudian tekan ▲ / ▼ untuk memilih gambar pada tampilan menu PSM.

1. Tekan tombol OK atau

2. Tekan beberapa kali tombol MENU untuk mengembalikan ke tampilan normal TV.

Dynamic, Standard, Mild dan Game telah diprogram untuk kualitas yang bagus sesuai standar pabrik sehingga tidak dapat diubah.

XD (Tambahan)

Anda dapat menikmati gambar dengan definisi tinggi dengan teknologi prosesorr LG's excellent Digital Reality.

1. Tekan tombol MENU kemudian tekan ▲ / ▼ untuk memilih menu Picture.
2. Tekan tombol ▶ kemudian tekan ▲ / ▼ untuk memilih XD.
3. Tekan tombol ▶ kemudian tekan ▲ / ▼ untuk memilih On atau Off pada menu XD.
4. Tekan tombol OK atau ◀.
5. Tekan beberapa kali tombol MENU untuk mengembalikan ke tampilan normal TV.

Anda dapat memilih status warna ; standar, ke- merahan, kehijauan atau kebiruan, sesuai ke- inginan Anda.

1. Tekan tombol MENU kemudian tombol ▲ / ▼ untuk memilih menu gambar.

2. Tekan tombol ▶ kemudian tombol ▲ / ▼ untuk memilih CSM.

3. Tekan tombol ▶ kemudian tombol ▲ / ▼ untuk memilih Standard, Reddish, Greenish, atau Bluish dalam menu CSM.

4. Tekan beberapa kali tombol MENU untuk mengembalikan tampilan normal TV.

Eye (tambahan)

Eye adalah fungsi tambahan. Hanya TV dengan fitur eye yang dapat mengoperasikan fungsi ini. Pada beberapa model, secara otomatis TV akan mengatur gambar sesuai keadaan sekitar. Hal ini memungkinkan Anda untuk menikmati gambar yang paling sesuai dengan keadaan sekitar.

Ketika fungsi eye aktif, secara otomatis gambar akan diatur sesuai dengan kondisi sekitarnya. Pada saat itu tampilan ◆◆◆◆ berwarna hijau tidak nampak secara berkala, tapi untuk ◆◆◆◆◆ tampilan berwarna kuning akan muncul setiap saat.

Catatan :

a. Fungsi eye akan mati secara otomatis.
b. Fungsi EYE tidak tersedia dalam sumber RGB input.

Pengaturan gambar

Anda dapat mengatur kontras, kecerahan, intensitas warna, ketajaman dan kehalusan (hanya NTSC) sesuai yang Anda inginkan.

1. Tekan tombol MENU kemudian tekan ▲ / ▼ untuk memilih menu Picture.
2. Tekan tombol ▶ kemudian tekan ▲ / ▼ untuk memilih Contrast, Brightness, Colour atau Sharpness.
3. Tekan tombol ▶ kemudian tekan ◀ / ▶ untuk mengatur dengan tepat pada masing-masing sub menu.
4. Tekan tombol OK untuk menyimpan sebagai gambar pengguna.
5. Tekan beberapa kali tombol MENU untuk mengembalikan ke tampilan normal TV.

Pengaturan waktu

Time Clock Off time On time Auto off OK MENU

Mengatur waktu

1. Tekan tombol MENU lalu tekan ▲ / ▼ untuk memilih menu Time.
2. Tekan tombol ▶ lalu tekan Clock.
3. Tekan tombol ▶ lalu tekan ▲ / ▼ untuk mengatur jam.
4. Tekan tombol ▶ lalu tekan ▲ / ▼ untuk mengatur menit.
5. Tekan tombol OK.
6. Tekan MENUbeberapa kali untuk kembali ke tampilan normal TV.

Mengatur pewaktu (menyala/mati)

Dengan fungsi ini, secara otomatis TV akan hidup atau mati menurut waktu yang ditentukan. Atur jam dengan benar sebelum memakai fungsi ini.

1. Tekan tombol MENU lalu tekan ▲ / ▼ untuk mengatur waktu pada menu Time.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih menu Off time/On time.
3. Tekan tombol ▶ lalu tekan ▲ / ▼ untuk meng-

atur jam.

1. Tekan tombol ▶ lalu tekan ▲ / ▼ untuk mengatur menit.
2. Hanya fungsi On time ; Tekan tombol ▶ lalu tekan ▲ ▼ ▼ untuk memilih nomor program dan mengatur suara.
3. Tekan tombol OK.
4. Tekan MENU beberapa kali untuk kembali ke tampilan normal TV.

Catatan :

a. On time hanya bekerja dalam mode standby.
b. Untuk melihat sisa waktu menyala/mati, pilih menu Waktu.
c. Saat Anda mematikan power utama, fungsi Clock akan hilang.

Pewaktu tidur otomatis

Jika Anda menekan On pada menu Auto off, TV secara otomatis akan beralih ke mode standby dalam waktu 10 menit setelah stasiun TV meng-hentikan siarannya.

1. Tekan tombol MENU lalu tekan ▲ / ▼ untuk masuk pada menu Time.
2. Tekan tombol ▶ lalu tekan ▲ / ▼ pilih menu Auto off.
3. Tekan tombol ▶ lalu tekan ▲ / ▼ pilih menu On atau Off pada pilihan Auto off.
4. Tekan tombol OK atau
5. Tekan MENU berkali-kali untuk kembali ke tampilan normal TV.

Fungsi-fungsi lain

Mode TV dan AV

Catatan : Gunakan mode TV jika VCR dihubungkan melalui terminal antena. Lihat bagian 'Menghubungkan Perlengkapan Eksternal'.

1. Tekan tombol MENU lalu tekan ▲ / ▼ untuk masuk pada menu Special.
2. Tekan tombol ▶ lalu tekan ▲ / ▼ pilih menu Input.
3. Tekan tombol ▶ lalu tekan ▲ / ▼ pilih menu TV, AV1, AV2, COMPONENT (tambahan) pada menu Input. AV1 : VCR dihubungkan pada terminal Euro scart atau terminal AV IN 1 pada TV. AV2 : VCR dihubungkan pada terminal AV IN 2 pada TV.
   COMPONENT : DVD Player dihubungkan ke terminal COMPONENT pada TV (tambahan).
4. Tekan MENU beberapa kali untuk kembali ke tampilan normal TV.

Anda juga dapat memilih mode TV atau AV dengan menekan tombol TV/AV.

Dalam mode AV, tekan tombol ▲ / ▼ atau tombol ANGKA untuk kembali ke mode TV.

Penggantian AV otomatis (tambahan)

Terminal VCR akan menyalurkan tegangan saat dihubungkan dengan pemutar VCR menggunakan terminal Euro scart. TV secara otomatis akan berubah ke fungsi AV1 saat sinyal AV masuk. Tetapi bila Anda tetap ingin pada fungsi TV mode, tekan tombol ▲ / ▼ atau tombol ANGKA. Tekan tombol TV/AV untuk kembali ke mode AV.

Pengunci panel

TV dapat diatur sehingga hanya dapat dioperasi- kan dengan remote kontrol. Fitur ini untuk menceg- ah orang lain menekan tombol panel TV.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih Child lock.
3. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih On atau Off pada menu Child lock.
4. Tekan tombol OK atau ◀.
5. Tekan berulang-ulang tombol MENU untuk kembali ke tampilan TV normal.

Dengan mengaktifkan, tampilan Child lock on akan terlihat dilayar setiap kali Anda menekan tombol panel TV Anda.

Latar biru (tambahan)

Jika Anda memilih On pada menu Blue back, layar akan menampilkan warna biru jika tidak ada sinyal atau sinyal lemah.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih Blue back.
3. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih On atau Off pada menu Blue back.
4. Tekan tombol OK atau ◀.
5. Tekan berulang-ulang tombol MENU untuk kembali ke tampilan TV normal.

Tilt (tambahan)

Gambar TV akan berubah miring ke kiri atau ke kanan jika posisi TV berubah. Fungsi ini akan mengkompensasi kemiringan tersebut.

1. Tekan tombol MENU kemudian ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih Tilt.
3. Tekan tombol ▶ kemudian ◀ / ▶ pada remote kontrol untuk mengatur kemiringan pada menu Tilt. Pada beberapa Model, pengaturan dengan tombol ◀ / ▶ pada remote kontrol.
4. Tekan tombol OK.
5. Tekan berulang-ulang tombol MENU untuk kembali ke tampilan TV normal.

Degaussing (Tambahan)

Dengan adanya "The Super Large Braun Tube" pada TV Anda, medan magnet bumi mungkin akan mempengaruhi warna gambar, karena medan magnet di sekitar TV yang besar. Anda dapat menikmati kualitas gambar bagus dengan mengoperasikan Degaussing.

1. Tekan tombol MENUkemudian ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih Degauss.
3. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih On pada menu Degauss. Setelah degauss berfungsi, secara otomatis mode On akan pindah ke mode Off.
4. Tekan tombol OK atau ◀.
5. Tekan berulang-ulang tombol MENU untuk kembali ke tampilan TV normal.

Catatan : Jika Anda tidak dapat mengatur kondisi layar dengan degaussing, coba lagi setelah 4 menit.

Fungsi-fungsi lain

Pewaktu tidur

Anda tidak harus mematikan TV sebelum Anda tidur/tertidur. Fungsi pewaktu tidur secara otomatis akan mengubah TV Anda ke mode standby setelah waktu yang ditentukan lewat.

Tekan tombol SLEEP untuk memilih besaran dalam menit. Tampilan ⏻---akan muncul pada layar diikuti dengan 10, 20, 30, 60, 90, 120, 180 dan 240. Waktu akan mulai berjalan mundur saat besaran menit dipilih.

b. Untuk membatalkan fungsi pewaktu tidur, tekan berulang tombol SLEEP hingga muncul ⏻ - - - pada layar.

c. Ketika Anda mematikan TV maka pengaturan pewaktu tidur akan hilang.

Catatan :

a. Untuk melihat sisa waktu pewaktu tidur, tekan tombol SLEEP satu kali.

Daftar pelacakan masalah

Gejala-gejala

Tidak ada gambar dan suara Suara OK, gambar jelek Gambar OK, suara jelek Gambar buram Gambar bergaris-garis Sinyal lemah pada beberapa saluran Tidak ada warna Warna kurang bagus Remote kontrol tidak berfungsi Periksa dan atur item-item berikut ini Kabel listrik (hubungkan ke sumber listrik dan nyalakan TV) Apakah TV sudah dinyalakan? Coba saluran lain (sinyal lemah) Periksa antena (sudah dihubungkan?) Periksa antena (kabel antena putus?) Periksa antena Periksa gangguan dari sinyal lainnya Atur kontras Atur kecerahan Atur warna Atur volume Periksa baterai remote kontrol Periksa terminal Audio/Video (VCR)

? → ✓

LG
