PANDUAN PENGGUNA RD-15FB50V LG

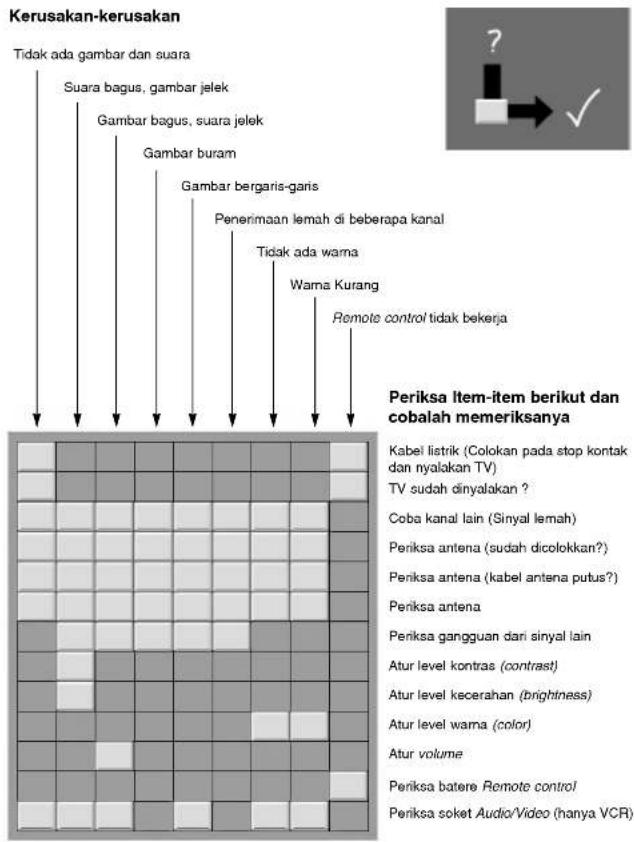

Daftar Pelacakan Masalah

Kerusakan-kerusakan Tidak ada gambar dan suara Suara bagus, gambar jelek Gambar bagus, suara jelek Gambar buram Gambar bergaris-garis Penerimaan lemah di beberapa kanal Tidak ada warna Wama Kurang Remote control tidak bekerja Periksa Item-item berikut dan cobalah memeriksanya Kabel listrik (Colokan pada stop kontak dan nyalakan TV) TV sudah dinyalakan ? Coba kanal lain (Sinyal lemah) Periksa antena (sudah dicolokkan?) Periksa antena (kabel antena putus?) Periksa antena Periksa gangguan dari sinyal lain Atur level kontras (contrast) Atur level kecerahan (brightness) Atur level warna (color) Atur volume Periksa batere Remote control Periksa soket Audio/Video (hanya VCR)

LG

Televisi Warna BUKU PANDUAN

Bacalah panduan ini dengan teliti sebelum anda mengoperasikan TV.

Simpanlah sebagai pegangan selanjutnya.

Catal nomor model dan nomor seri pesawat TV anda.

TV dan informasikan ke pusat layanan pelanggan apabila anda memerlukan jasa pelayanan.

Nomor model :

Nomor Seri :

NOMOR PENDAFTARAN PETUNUK PENGUNAAN (MANUAL) DAN KARTU JAMINANGARANSI DALAM BAHASA INDONESIA BAGI PRODUK ELEKTRONIKA: 11/DJ-ILMEA/MGII/2000 DEPARTEMEN PERINDUSTRIAN DAN PERDAGANGAN DIREKTORAT JENDRAL INDUSTRI LOGAM, MESIN, ELEKTRONIKA, DAN ANEKA

P/NO:3828VA0481B(SC023D,124B)

Daftar Isi

Pemasangan 3

Lokasi dan Fungsi Tombol Kontrol 4

Pengontrol Genggam (Remote Control)

Pemasangan Batere

Panel Depan / Panel Samping

Pengoperasian Dasar 7

Menghidupkan dan Mematikan TV

Pemilihan Program

Pengaturan Volume / Quick view

Fungsi Mute / Demonstrasi Otomatis

Fungsi Swivel TV (tambahan)

Memilih Jenis Bahasa pada Layar (tambahan)

Menu-menu pada Layar 8

Pemilihan Menu

Pengaturan Stasiun-stasiun TV 9

Pemrograman secara Otomatis

Pemrograman secara Manual

Perbaikan Penerimaan Siaran / Pengaturan Program

Program Favorit

Memanggil Tabel Program

Pengaturan Gambar 14

Pengaturan Gambar / Eye (tambahan)

Pemilihan Turbo Picture (tambahan)

Pengaturan Suara (tambahan) 16

Pemilihan Turbo Sound (tambahan)

Pemilihan Keluaran Suara

Penerimaan Stereo/Dual (tambahan)

Penerimaan NICAM (tambahan)

Fungsi-fungsi Lain 19

Mode TV dan AV

Pemilihan Mode AV Otomatis (tambahan)

Kunci Tombol / Auto sleep / Blue back (tambahan)

Sleep timer

Timer (tambahan) 21

Mengatur Waktu / Mengatur On/Off Timer

Penyambungan Perangkat Luar 22

Soket Antena

Soket Audio-L/R(atau Audio)/Video in/out (tambahan)

Soket Masukan Component (tambahan)

Soket Headphone (tambahan)

Daftar Pelacakan Masalah Halaman belakang

Pemasangan

Listrik

TV ini menggunakan arus bolak-balik (AC), tegangan yang digunakan tertera pada label di belakang TV. Jangan sekali-kali menggunakan arus searah (DC) pada TV ini. Bila terjadi petir atau listrik padam, cabutlah jack antena dan kabel kontak (steker) TV dari stop kontak.

Perhatian

Untuk mencegah bahaya kebakaran atau sengatan listrik, jangan biarkan TV terkena air atau uap air.

Servis

Jangan sekali-kali membuka penutup belakang TV untuk menghindari bahaya sengatan listrik dan bahaya lainnya. Bila TV anda tidak bekerja sebagaimana mestinya, cabutlah kabel kontak (steker) TV dari stop kontak dan hubungi dealer anda.

Antena

Hubungkan kabel antena dengan terminal bertanda 175 Ω pada penutup belakang. Untuk mendapatkan kualitas gambar yang baik gunakanlah antena luar.

Penempatan

Posisikan TV anda sehingga cahaya yang sangat terang atau sinar matahari tidak langsung mengenai layar. Jangan letakkan TV anda di dekat sumber getaran, cairan, debu atau panas. Pastikan TV diletakkan di tempat yang aliran udaranya lancar. Jangan menutup lubang ventilasi TV yang ada pada penutup belakang.

Lokasi dan Fungsi Tombol Kontrol

Semua fungsi TV dapat dikontrol dengan remote control. Beberapa fungsi juga dapat dioperasikan dengan tombol pada panel depan TV anda.

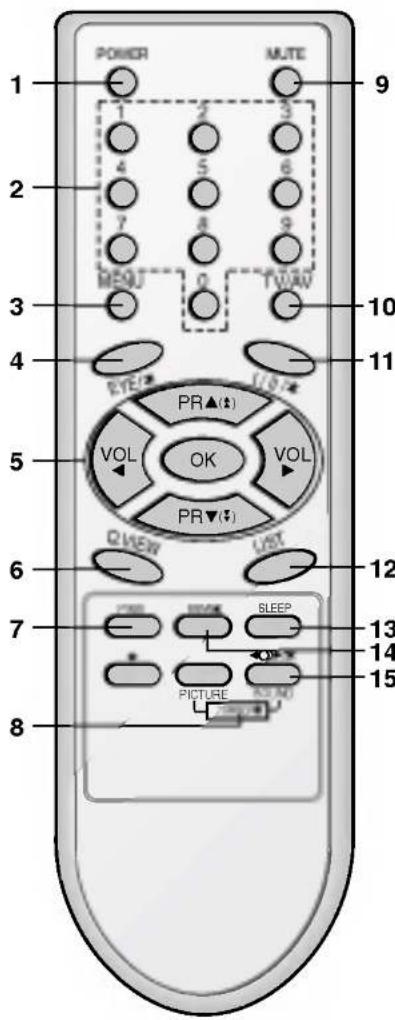

Pengontrol Genggam (Remote Control)

Sebelum anda menggunakan remote control, pasanglah batere terlebih dahulu. Lihat halaman berikutnya.

POWER MUTE 1 2 3 4 5 6 7 8 9 MENU TV/VAN 10 11 EYE PR▲($) VOL OK VOL PR▼($) QVIEW LIST 12 7 SLEEP 13 14 PICTURE CORN 15 8

1. Tombol POWER
   Menghidupkan TV dari keadaan standby atau sebaliknya.
2. Tombol-tombol ANGKA
   Menghidupkan TV dari keadaan standby atau langsung memilih nomor program.
3. TomboI MENU
   Memilih menu.
4. Tombol EYE/* (tambahan)
   Menghidupkan atau mematikan fungsi Eye.
5. Tombol ▲(▲) / ▼(▼) (Program naik/turun)
   Memilih program atau item menu.
   Menghidupkan TV dari keadaan standby.
   Mencari program secara otomatis.
   ◀ / ▶ (Volume naik/turun)
   Mengatur volume suara.
   Mengatur pengaturan menu.
   Tombol OK
   Menerima pilihan anda atau menampilkan mode saat ini.
6. Tombol Q.VIEW
   Mengembalikan ke tampilan program sebelumnya.
   Memilih suatu siaran unggulan (program favorit).
7. Tombol PSM (Picture Status Memory)
   Menampilkan pengaturan gambar yang anda inginkan.

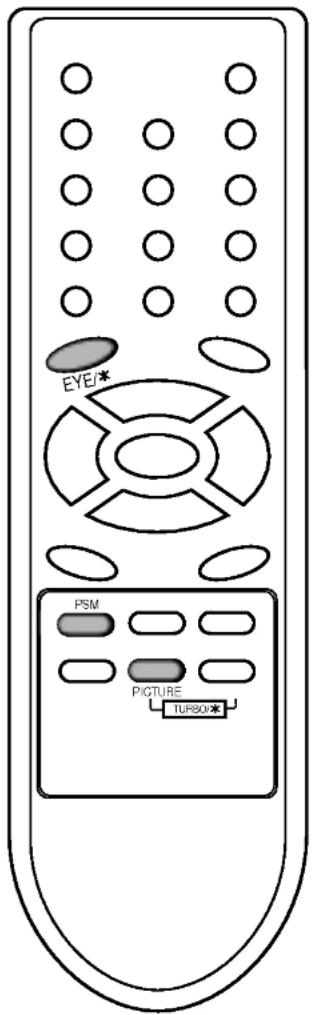

8. Tombol TURBO PICTURE / SOUND (tambahan)
   Memilih Turbo picture dan Turbo sound.

Lokasi dan Fungsi Tombol Kontrol

9. Tombol MUTE

Merubah suara hidup atau mati.

10. Tombol TV/AV

Menghapus Menu dari tampilan.

Menghidupkan TV dari posisi standby.

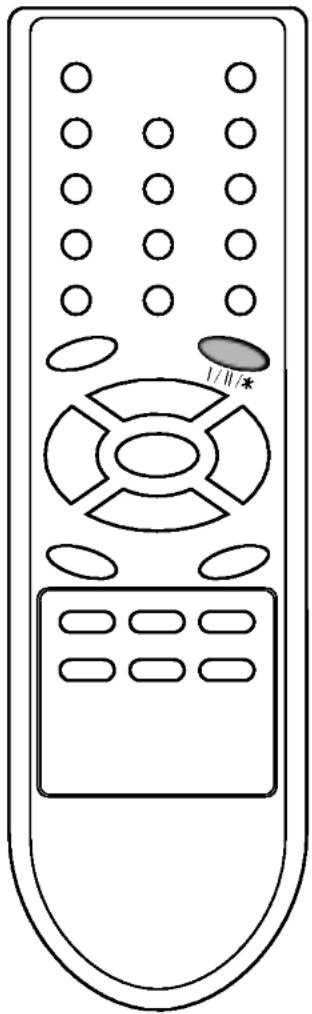

11. Tombol I/II/\* (tambahan)

Memilih bahasa selama penyiaran berlangsung. (tambahan)

Memilih keluaran suara.

12. Tombol LIST

Menyajikan tampilan program.

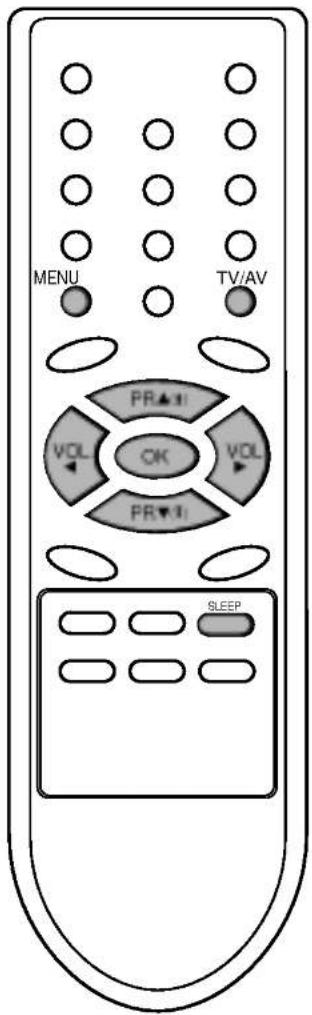

13. Tombol SLEEP

Mengatur sleep timer.

14. Tombol SSM/\* (tambahan) (Sound Status Memory)

Menampilkan pengaturan suara yang diinginkan.

15. Tombol SURROUND (○/★) (tambahan)

Memilih surround sound.

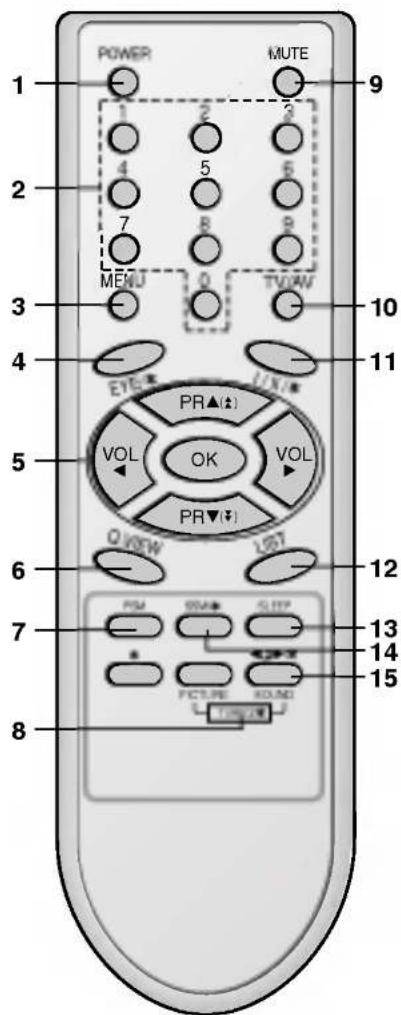

Remote control ini dicatu oleh dua buah batere tipe AAA. Untuk memasang batere, balikkan posisi remote control dan buka penutup tempat batere. Pasang dua buah batere menurut simbol polaritas (+ dan -) yang tertera pada tempat batere bagian dalam.

Catatan : Untuk menghindari kerusakan akibat batere bocor, keluarkan batere bila anda tidak menggunakan remote control dalam jangka waktu yang cukup lama.

POWER MUTE 1 2 3 4 5 6 7 8 9 MENU 0 TV/W 10 11 ETB PR▲(▲) VOL OK VOL PR▼(▼) Q/ROW LIST 12 7 PUM STAIN SLIPP 13 14 15 FIPRIE SOUND TURRY

Lokasi dan Fungsi Tombol Kontrol

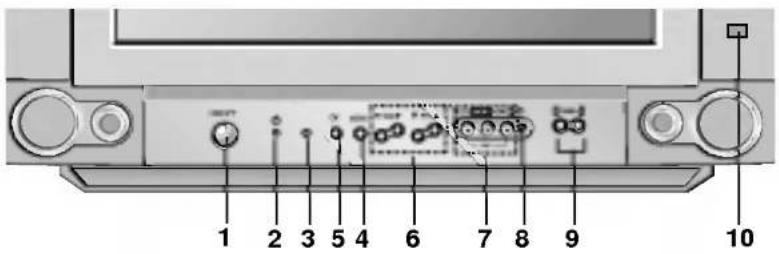

Panel Depan

Seri RD-20/21CC60VQ

1 2 3 5 4 6 7 8 9 10

1. POWER UTAMA (ON/OFF)

Menghidupkan / mematikan TV.

1. INDIKATOR POWER/STANDBY

Menyala terang ketika TV dalam keadaan standby.

Meredup saat TV dihidupkan.

Berkedip ketika menerima sinyal dari remote control.

1. SENSOR REMOTE CONTROL

2. MENU

Memilih menu.

1. OK

Menerima pilihan anda atau menampilkan mode saat ini.

1. ◀ / ▶ (Volume naik/turun)

Mengatur volume.

Mengatur menu.

▲ / ▼ (Program naik/turun)

Memilih program atau item menu.

Menghidupkan TV dari keadaan standby.

1. SOKET AUDIO - L/R (atau AUDIO) / VIDEO IN (AV) (tambahan)

Hubungkan soket audio/video out peralatan luar ke soket ini.

1. SOKET HEADPHONE (tambahan)

Hubungkan jack headphone ke soket ini.

1. TURBO SOUND / PICTURE (tambahan)

Menghidupkan atau mematikan fungsi Turbo Sound / Turbo Picture.

1. EYE (tambahan)

Mengatur gambar sesuai keadaan sekitar.

Catatan:

a. Jangan meletakkan benda-benda berat (lebih dari 4Kg) di atas TV seri RD-21CC60VQ.

b. Panel depan atau samping yang ditunjukkan adalah gambaran yang disederhanakan, mungkin terdapat perbedaan dengan TV anda.

Pengoperasian Dasar

Menghidupkan dan Mematikan TV

1. Tekan tombol power utama untuk menghidupkan TV.
2. Bila TV dalam mode standby, tekan tombol POWER, ▲/▼, TV/AV atau tombol ANGKA pada remote control untuk menghidupkan TV.
3. Tekan tombol POWER pada remote control. TV akan kembali pada mode standby.
4. Tekan kembali tombol power utama untuk mematikan TV.

Catatan: Jika TV sedang dinyalakan kemudian kabel listriknya dicabut maka TV akan standby atau hidup (power on) apabila steker utama dihubungkan kembali ke stop kontak.

Pemilihan Program

Anda dapat memilih nomor program dengan tombol ▲ / ▼ atau tombol-tombol ANGKA.

Pengaturan Volume

Tekan tombol ◀ / ▶ untuk mengatur volume.

Quick View

Tekan tombol Q.VIEW untuk kembali ke program TV yang terakhir anda lihat.

Catatan : Fungsi ini bekerja hanya jika FAVORITE CH. dalam kondisi OFF. Jika tidak maka setiap kali menekan tombol ini akan memilih sebuah program favorit yang telah disimpan.

Fungsi Mute

Tekan tombol MUTE maka suara akan mati dan tampilan MUTE akan muncul dilayar. Untuk mengaktifkan suara tekan tombol MUTE, ◀ / ▶, SSM / *, I/II / *, ◇/ /* atau TURBO SOUND.

Demonstrasi otomatis

Untuk melihat semua menu yang diprogram di TV, tekan tombol OK pada panel depan sekitar 5 detik. Untuk menghentikan demonstrasi otomatis, tekan sembarang tombol dari panel depan atau tombol POWER pada remote control.

Fungsi Swivel pada TV set (tambahan)

Pada beberapa model, anda dapat memutar TV secara manual ke arah kiri atau kanan sebesar 15 atau 20 derajat, sehingga derajat menonton dapat disesuaikan dengan posisi anda.

Catatan : Panel pemutar ditahan pada sebuah lobang dibelakang TV dengan sebuah batang kecil (penahan putaran). Untuk mengaktifkan fungsi ini, cabut batang tersebut terlebih dahulu.

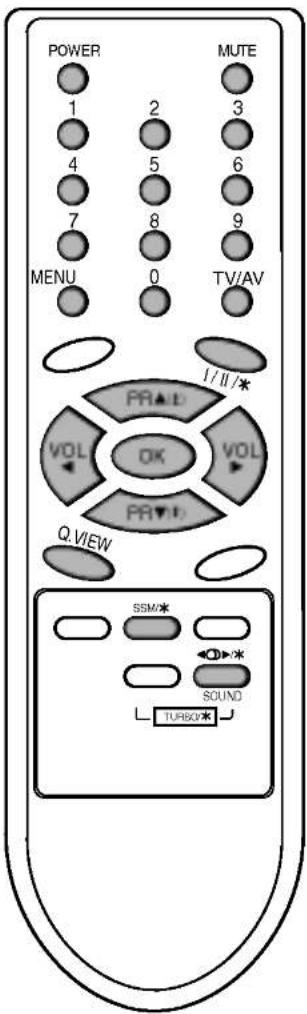

Memilih Jenis Bahasa pada Layar (tambahan)

Menu dapat ditampilkan pada layar dengan bahasa yang diinginkan. Pertama-tama tentukan bahasa anda.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih LANGUAGE.
3. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih bahasa yang diinginkan. Semua tampilan yang ada pada layar akan terlihat pada saat pemilihan bahasa.
   Tekan tombol OK atau tombol ◀ untuk memilih menu Station.
4. Tekan tombol TV/AV untuk kembali ke tampilan TV normal.

POWER 1 2 3 MUTE 4 5 6 7 8 9 MENU 0 TV/AV I/II/* PR▲L VOL OK VOL PR▼L Q.VIEW SSM* SOUND TURSO*

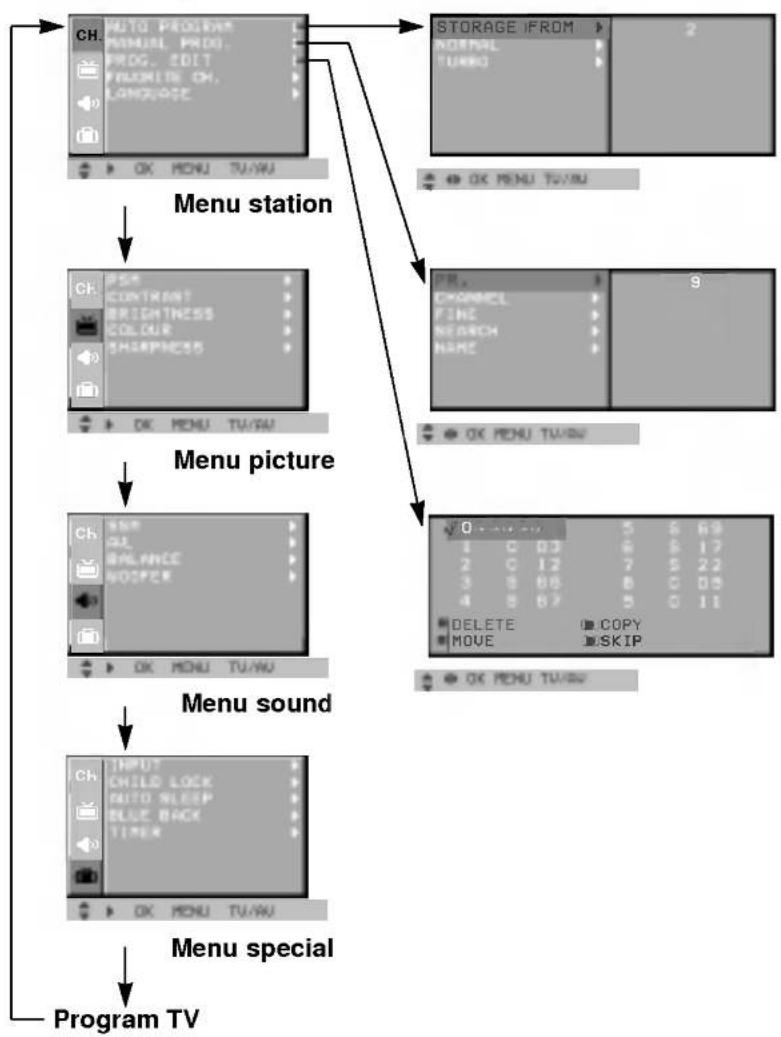

Menu-menu pada Layar

Dialog antara anda dengan TV akan ditampilkan pada layar dalam sebuah operator menu. Tombol-tombol yang diperlukan untuk langkah-langkah pengoperasian juga ditampilkan.

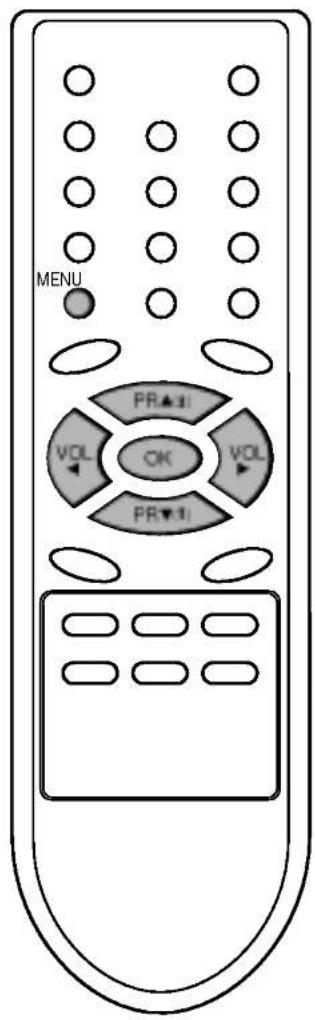

Pemilihan Menu

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶, kemudian ▲ / ▼ untuk memilih item menu.
3. Tekan tombol ▶ untuk menampilkan sub menu atau tampilan menu.
4. Atur seting item dalam menu atau sub menu dengan tombol ◀/▶ atau ▲/▼. Untuk kembali ke menu sebelumnya, tekan tombol OK atau ◀ dan tekan tombol ▶ untuk melanjutkan ke tingkat menu yang lebih rendah.

Catatan:

a. Dalam mode AV, menu Station tidak ditampilkan.
b. Dalam mode teletext, semua menu tidak ditampilkan.
c. Pada model mono, tidak muncul menu Sound.
d. Pada beberapa model, SSM, AVL, WOOFER, TREBLE atau BASS tidak ditampilkan.

MENU PR▲1 VOL OK VOL PR▼1

Pengaturan Stasiun-stasiun TV

Sampai dengan 100 stasiun TV dapat disimpan dalam nomor program (00 sampai 99). Bila siaran sudah terprogram, anda dapat menggunakan tombol ▲ / ▼ atau tombol ANGKA untuk memilih siaran.

Stasiun TV dapat diprogram secara otomatis atau manual.

Catatan : Pada beberapa model, sampai dengan 200 stasiun TV dapat disimpan.

Pemrograman secara Otomatis

Semua stasiun yang dapat diterima disimpan dengan cara ini. Disarankan untuk menggunakan cara ini saat pemasangan TV.

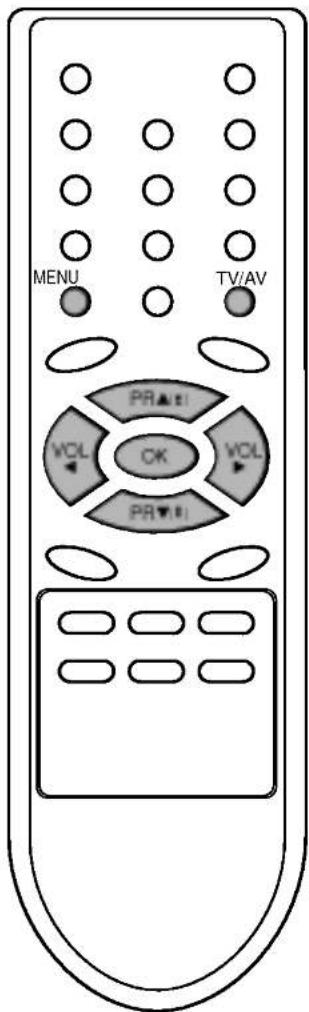

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih AUTO PROGRAM.
3. Tekan tombol ▶ untuk menampilkan menu AUTO PROGRAM.

STORAGE FROM NORMAL TUR(R) OK MENU AU/TV

1. Tekan tombol ▶
2. Tekan tombol ▲ / ▼ untuk memilih STORAGE FROM.
3. Tekan tombol ▶. Pilih permulaan nomor program dengan tombol ◀ / ▶ atau tombol ANGKA pada tampilan menu STORAGE FROM. Semua nomor program di bawah 10 diawali dengan angka '0' (atau '00'), contoh '05' (atau '005') untuk 5.
4. TeKan tombol OK.
5. Tekan tombol ▲ / ▼ untuk memilih NORMAL atau TURBO.

Tambahan: Pada beberapa model hanya dapat memilih START.

Catatan:

a. TURBO jauh lebih cepat dari pada NORMAL, dan pada beberapa model, stasiun yang tertangkap akan langsung disimpan.
b. Jika program yang didapat mempunyai kualitas suara yang tidak bagus, pilih kembali sistem dalam menu MANUAL PROG.
10. Tekan tombol ▶ untuk memulai pemrograman otomatis.

STORAGE FROM NORMAL TURBO C :01 7_ /36% MENU

(Normal search)

TURNO 0.01 7 36% MEN

(Turbo search)

Semua siaran TV yang diterima akan disimpan.

Untuk menghentikan pemrograman otomatis, tekan tombol MENU. Setelah pemrograman selesai, muncul menu PROG. EDIT pada layar. Lihat bagian 'Pengaturan Program' untuk meng-edit program yang telah disimpan.

1. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Pengaturan Stasiun-stasiun TV

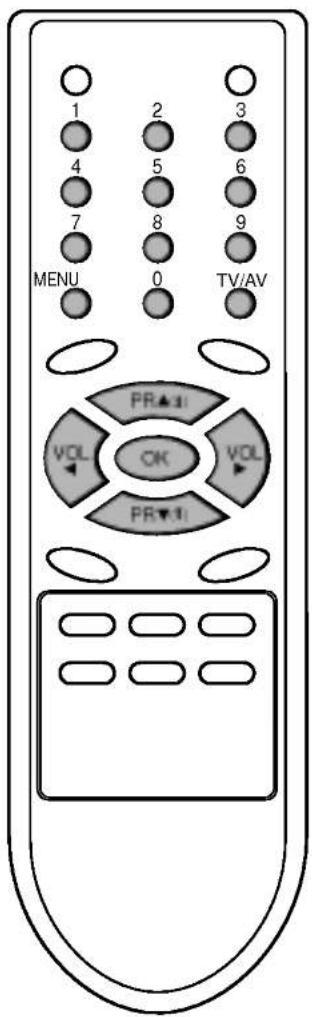

Menu Station

AUTO PROGRAM MANUAL PROG. PROG. EDIT. FAVORATE CH. LANGUAGE

Untuk men-scan gambar secara otomatis dari program tersimpan, tekan tombol ▲(▲) atau ▼(▼) selama 3 detik. Gambar dari program yang tersimpan akan muncul satu per satu pada layar.

Untuk mengakhiri, tekan sembarang tombol kecuali tombol VCR.

1 2 3 4 5 6 7 8 9 MENU 0 TV/AV PR▲1: VOL OK VOL PR▼1:

Pemrograman secara Manual

Pemrograman manual memungkinkan anda mencari dan menyusun stasiun secara manual sesuai keinginan anda. Anda juga bisa memberi nama siaran dengan lima karakter pada setiap nomor program.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih MANUAL PROG..
3. Tekan tombol ▶ untuk menampilkan menu MANUAL PROG..

CHANNEL FINE SEARCH NAME

1. Tekan tombol ▲ / ▼ untuk memilih PR..

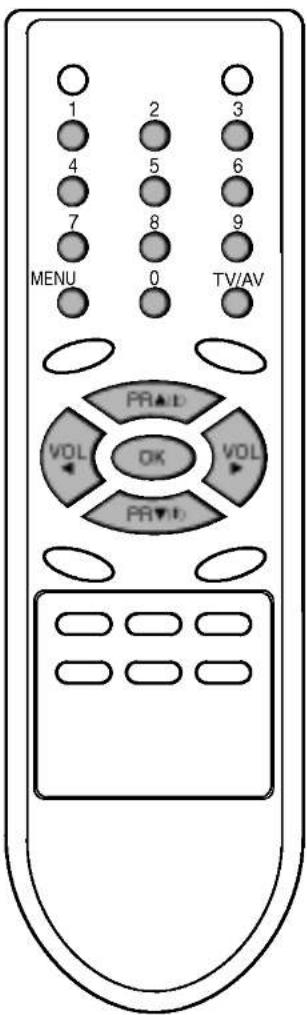

2. Tekan tombol ▶ untuk memilih nomor program. Pilih nomor program (0 sampai 99) dengan tombol ◀ / ▶ atau tombol ANGKA pada tampilan menu PR.. Semua nomor di bawah 10 harus diawali dengan angka '0' (atau '00'), contoh '05' (atau '005') untuk 5.
3. Tekan tombol OK.
4. Tekan tombol ▲ / ▼ untuk memilih CHANNEL.
5. Tekan tombol ▶. Tekan tombol ▲/▼ untuk memilih V/UHF atau CABLE pada tampilan menu CHANNEL. Jika memungkinkan, pilih nomor channel langsung dengan tombol angka. Semua nomor di bawah 10 harus diawali dengan '0' atau '00'), contoh '05' (atau '005') untuk 5.
6. Tekan tombol OK atau
7. Tekan tombol ▲ / ▼ untuk memilih SEARCH.
8. Tekan tombol ▶ . Tekan tombol ◀ / ▶ untuk memulai pencarian pada tampilan menu SEARCH. Jika stasiun telah ditemukan maka pelacakan akan dihentikan.

1. Untuk menyimpan stasiun lainnya, ulangi langkah 4 sampai 11.
2. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Pengaturan Stasiun-stasiun TV

Menentukan nama suatu stasiun

1. Ulangi 'Pemrograman secara Manual' langkah 1 sampai 3.
2. Tekan tombol ▲ / ▼ untuk memilih NAME.
3. Tekan tombol ▶ pada tampilan menu NAME.
4. Tekan tombol ▼. Anda dapat memakai yang kosong (blank), +, -, angka 0 sampai 9 atau huruf abjad dari A sampai Z. Dengan tombol ▲ anda dapat memilih arah yang berlawanan.
5. Pilih posisi berikutnya dengan menekan tombol ◀ / ▶, tentukan karakter pilihan anda, dan seterusnya.
6. Tekan tombol OK.
7. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Perbaikan Penerimaan Siaran

Biasanya perbaikan hanya diperlukan bila penerimaan siaran sangat lemah (kurang baik).

1. Ulangi 'Pemrograman secara Manual' langkah 1 sampai 3.
2. Tekan tombol ▲ / ▼ untuk memilih FINE.
3. Tekan tombol ▶.
4. Tekan tombol ◀ / ▶ untuk memperbaiki penerimaan sinyal gambar dan suara pada tampilan menu FINE.

PR. SYSTEM CHANNEL FIRE SEARCH NAME

OK MENU AU/TV

1. Tekan tombol OK.
2. Tekan tombol TV/AV untuk kembali ke tampilan normal. Program yang diperbaiki akan ditandai dengan angka program yang berwarna kuning selama pemilihan program.

Pengaturan Stasiun-stasiun TV

Menu Station

Fungsi ini memungkinkan anda untuk menghapus atau melewati program-program yang tersimpan. Anda juga dapat memindahkan beberapa stasiun ke nomor program lain atau memasukkan data stasiun kosong ke nomor program tertentu.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih PROG. EDIT.
3. Tekan tombol ▶ untuk menampilkan menu PROG. EDIT.

C:\03\03 1 C: 09 2 C: 12 3 S: 68 4 S: 67 5 S: 69 6 S: 17 7 S: 22 8 C: 09 9 C: 11 DELETE COPY MOVE SKIP

Menghapus program

1. Pilih program yang akan dihapus dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tömbol MERAH dua kali.

Program yang dipilih akan terhapus dan semua program yang mengikutinya akan bergeser ke atas satu posisi.

10 1 C 103 12 C 112 13 S 166 14 S 167 5 S 69 6 S 17 7 S 22 8 C 09 9 C 11 ■ DELETE

Menyalin program

1. Pilih program yang akan disalin dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tombol HIJAU.

Semua program yang mengikutinya akan bergeser ke bawah satu posisi.

Memindahkan program

1. Pilih program yang akan dipindahkan dengan tombol ▲ / ▼ atau ◀ / ▶.
2. Tekan tomból KÜNING.
3. Pindahkan program ke nomor program yang dikehendaki dengan tombol ▲ / ▼ atau ◀ / ▶.
4. Tekan kembali tombol KUNING untuk keluar dari fungsi ini.

1. Pilih program yang akan diloncati dengan tombol ▲/▼ atau ◀/▶.
2. Tekan tombol BIRU. Nomor program menjadi berwarna biru.
3. Tekan kembali tombol BIRU untuk mengembalikannya.

Selama nomor program diloncati, anda tidak akan dapat memilih program tersebut dengan tombol ▲/▼ dalam tampilan normal. Jika ingin memilih program tersebut, langsung masukkan nomor program dengan tombol ANGKA atau memilihnya melalui menu "Pengaturan Program" atau "Tabel Program".

Tekan tombol TV/AV untuk kembali ke tampilan normal.

Pengaturan Stasiun-stasiun TV

Program Favorit

Fungsi ini memungkinkan anda memilih langsung program favorit.

1. Tekan tombol MENU dan kemudian ▲ / ▼ untuk memilih menu Station.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih FAVORITE CH..
3. Tekan tombol ▶ untuk menampilkan menu FAVORITE CH.

AUTO PROGRAM MANUAL PROG. PROG. EDIT FAVORITE CH. LANGUAGE

1. Tekan tombol ▲ / ▼ untuk memilih -- ----.
2. Pilih program yang diinginkan dengan tombol ◀/▶
3. Untuk menyimpan program lainnya, ulangi langkah 4 dan 5. Anda dapat menyimpan sampai dengan 5 program.
4. Tekan tombol OK
5. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Tekan berulang-ulang tombol Q.VIEW untuk memilih program-program favorit yang telah disimpan.

Catatan : Fungsi ini tidak bekerja ketika FAVORITE CH. diset ke OFF.

Memanggil Tabel Program

Anda dapat memeriksa program-program yang tersimpan dalam memori dengan menampilkan tabel program.

Menampilkan tabel program

Tekan tombol LIST untuk menampilkan menu Programme table. Tabel program akan muncul pada layar. Satu tabel program berisi sepuluh program, seperti di bawah ini.

√Q++ - + - 1 | C 03 2 | C 12 3 | S 66 4 | S 67 5 S 69 6 S 17 7 S 22 8 C 08 9 C 11

Catatan :

a. Anda mungkin menemukan beberapa program berwarna biru. Program tersebut telah diatur untuk diloncati dengan mode pemrograman secara otomatis atau pengaturan program.
b. Beberapa program yang ditunjukkan dengan nomor channel menandai tidak adanya nama stasiun yang diberikan.

Pilih program dengan tombol ▲ / ▼ atau ◀ / ▶.

Tekan tombol OK.

Maka tampilan akan berubah ke nomor program yang dipilih.

Membuka halaman lain dari tabel program

Ada 10 halaman tabel program yang berisi 100 program.

Tekan tombol ▲ / ▼ atau ◀ / ▶ untuk membuka halaman.

Tekan tombol TV/AV untuk kembali ke tampilan normal.

1. Tekan tombol MENU kemudian ▲ / ▼ untuk memilih menu Picture.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih PSM.
3. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih pengaturan pada tampilan menu PSM.

OK CONTRAST BRIGHTNESS CILLOK SHARPNESS DYNAMIC STANDARD MOLD COME USER OK MENU TV/AVU

1. Tekan tombol OK atau ◀
2. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Anda bisa juga memanggil kembali gambar yang anda inginkan (DYNAMIC, STANDARD, MILD, GAME atau USER) dengan tombol PSM pada remote control. Untuk penataan DYNAMIC, STANDARD, MILD dan GAME telah diprogram dari pabrik untuk mendapatkan hasil gambar yang terbaik dan tidak dapat dirubah.

Pengaturan Gambar

Anda dapat mengatur kontras, kecerahan, intensitas warna, ketajaman dan warna (hanya masukan NTSC AV) pada tingkat yang anda inginkan.

1. Tekan tombol MENU kemudian ▲ / ▼ untuk memilih menu Picture.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih CONTRAST, BRIGHTNESS, COLOUR atau SHARPNESS.

CH PSM CONTRAST BRIGHTNESS COLOUR SHARPNESS OK MENU TV/AVU

1. Tekan tombol ▶ kemudian ◀ / ▶ untuk membuat pengaturan yang tepat pada setiap menu.

CONTRAST DO DO MENU TV/W

1. Tekan tombol OK untuk menyimpannya pada gambar USER.
2. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Pengaturan Gambar

Eye (tambahan)

Pada beberapa model, secara otomatis TV akan mengatur gambar sesuai dengan keadaan sekitar. Hal ini memungkinkan anda untuk menikmati gambar yang paling sesuai dengan keadaan sekitar.

Ketika fungsi eye aktif, secara otomatis gambar akan diatur sesuai dengan kondisi sekitarnya.

Pada saat itu tampilan ••••• berwarna hijau tidak nampak secara berkala, tetapi tampilan •••••• berwarna kuning akan muncul setiap kali gambar mengalami perubahan.

Catatan: Jika anda menekan tombol PSM atau TURBO PICTURE dalam fungsi eye, maka secara otomatis fungsi eye akan dimatikan.

Pemilihan Turbo Picture (tambahan)

Ketika fungsi ini aktif, gambar akan menjadi lebih cemerlang dan jelas dibandingkan dengan gambar normal. Anda dapat menikmati gambar Turbo lebih baik dari pada gambar normal.

Tekan berulang-ulang tombol TURBO PICTURE untuk mengaktifkan atau mamatikan.

Catatan : Jika anda menekan tombol PSM atau EYE/* dalam fungsi gambar Turbo maka secara otomatis fungsi gambar Turbo akan dimatikan.

Pengaturan Suara (tambahan)

Menu Sound

Anda dapat memilih tipe suara; Flat, Music, Movie atau Speech, dan anda juga dapat mengatur frekwensi suara pada equalizer.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Sound.
2. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih SSM.
3. Tekan tombol ▶ dan kemudian tombol ▲ / ▼ untuk memilih pengaturan suara pada tampilan menu SSM.

CHL SOM RAL BALANCE MOOPER √FLAT MUSIC MOVIE SPEECH USER OK MENU MOV/TV

Pengaturan frekwensi suara

a. Tekan tombol ▶ pada menu USER untuk menampilkan sub menu USER.

b. Pilih band suara dengan menekan tombol ◀ / ▶.
c. Atur tingkat suara dengan tombol ▲ / ▼.
d. Tekan tombol OK untuk menyimpannya ke suara USER.

Tekan tombol TV/AV untuk kembali ke tampilan normal.

Anda dapat memilih kembali tipe suara (FLAT, MUSIC, MOVIE, SPEECH atau USER) dengan tombol SSM/* pada remote control. Suara FLAT, MUSIC, MOVIE dan SPEECH telah diprogram dari pabrik untuk menghasilkan suara yang terbaik dan tidak dapat dirubah.

Catatan: Jika anda menekan tombol SSM/* setelah melakukan pengaturan pada sub menu USER, tampilan USER akan otomatis muncul meskipun anda telah mengubah setting FLAT, MUSIC, MOVIE atau SPEECH.

Pengaturan Suara (tambahan)

AVL (Auto Volume Leveler) (tambahan)

Fitur ini menjaga tingkat volume suara; meskipun anda mengganti-ganti channel.

1. Tekan tombol MENU dan gunakan tombol ▲ / ▼ untuk memilih menu Sound.
2. Tekan tombol ▶ dan gunakan tombol ▲ / ▼ untuk memilih AVL .
3. Tekan tombol ▶ dan gunakan tombol ▲ / ▼ untuk memilih ON atau OFF.
4. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Kontrol Suara (pilihan)

1. Tekan tombol MENU dan gunakan tombol ▲ / ▼ untuk memilih menu Sound.
2. Tekan tombol ▶ dan gunakan tombol ▲ / ▼ untuk memilih item suara; BALANCE, WOOFER, TREBLE atau BASS.
3. Tekan tombol ▶ dan gunakan tombol ◀ / ▶ untuk melakukan pengaturan.

1. Tekan berulang-ulang tombol TV/AV untuk kembali ke tampilan normal.

Pemilihan Turbo Sound (tambahan)

Ketika fungsi ini diaktifkan, suara akan lebih mantap dan kuat dibandingkan dengan suara normal. Anda dapat menikmati suara Turbo lebih baik dari pada suara normal. Tekan berulang-ulang tombol TURBO SOUND untuk mengaktifkan atau mematikan.

Pemilihan Keluaran Suara

Pada mode AV, anda dapat memilih keluaran suara untuk speaker kiri dan kanan.

Tekan berulang-ulang tombol I/II/* untuk memilih keluaran suara.

L+R : Sinyal audio dari masukan L (kiri) dikirim ke speaker kiri, dan masukan audio R (kanan) dikirim ke speaker kanan.

L+L : Sinyal audio dari masukan L (kiri) dikirim ke speaker kiri dan kanan.

R+R : Sinyal audio dari masukan R (kanan) dikirim ke speaker kiri dan kanan.

Pengaturan Suara (tambahan)

Penerimaan Stereo / Dual (tambahan)

Pada saat sebuah program dipilih, informasi suara stasiun akan muncul setelah nomor program dan nama stasiun menghilang.

Jenis Siaran

Tampilan pada Layar TV

Mono

MONO

Stereo

STEREO

Dual

DUAL I

Pemilihan suara mono

Jika sinyal stereo dalam penerimaan stereo lemah, anda dapat mengubah ke mono dengan menekan tombol I/II/* dua kali. Pada penerimaan mono kedalaman suara diperbaiki. Untuk kembali ke stereo, tekan kembali tombol I/II/* dua kali.

Pemilihan bahasa untuk siaran dua bahasa

Jika program diterima dalam dua bahasa, anda bisa memilih DUAL I, DUAL II atau DUAL I+II dengan menekan tombol I/II/* ber-ulang-ulang.

DUAL I mengirimkan bahasa utama siaran ke speaker.

DUAL II mengirimkan bahasa kedua siaran ke speaker.

DUAL I+II memisahkan bahasa kemudian dikirim ke tiap-tiap speaker.

Penerimaan NICAM (tambahan)

Jika TV anda dilengkapi perangkat penerima untuk penerimaan NICAM, suara digital NICAM (Near Instantaneous Companding Audio Multiplex) kualitas tinggi dapat diterima.

Keluaran suara dapat dipilih menurut tipe siaran yang diterima dengan menekan tombol I/II/* berulang-ulang, seperti berikut:

1. Ketika NICAM mono diterima, anda dapat memilih NICAM MONO atau FM MONO.
2. Ketika NICAM stereo diterima, anda dapat memilih NICAM STEREO atau FM MONO. Jika penerimaan sinyal stereo lemah pilihlah FM MONO.
3. Ketika NICAM dual diterima, anda dapat memilih NICAM DUAL I, NICAM DUAL II, NICAM DUAL I+II atau MONO. Ketika FM mono dipilih, tampilan MONO akan muncul di layar.

Catatan: Pada kasus tertentu karena masalah pada stasiun TV, jika terjadi gangguan pada penerimaan NICAM atau Stereo, alihkan sistem penerimaan ke mono dengan menekan tombol I/II/* pada remote control.

Fungsi-fungsi Lain

Mode TV dan AV

Masukan-masukan dapat diatur untuk mode TV atau AV. Mode AV digunakan saat Video Cassette Recorder (VCR) atau peralatan lain dihubungkan ke pesawat TV.

Catatan: Bila VCR dihubungkan melalui soket antena, TV digunakan dalam mode TV. Lihat bagian 'Penyambungan Peralatan Luar'.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶, kemudian tombol ▲ / ▼ untuk memilih INPUT.
3. Tekan tombol ▶, kemudian tombol ▲ / ▼ untuk memilih TV, AV1, AV2 atau COMPONENT (tambahan) pada tampilan menu Input.

INPUT CHILD LOCK AUTO SLEEP BLUE BACK TIMER AV1 AV2 COMPONENT OK MENU AV/TV

AV2 : VCR dihubungkan ke soket Euro scart atau AV2 pada pesawat TV

DVD : COMPONENT dihubungkan ke soket COMPONENT pada pesawat TV (tambahan)

1. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Sebagai alternatif, anda dapat memilih mode TV atau AV dengan menekan tombol TV/AV.

Untuk kembali ke mode TV dari mode AV tekan tombol ▲ / ▼ atau tombol-tombol ANGKA.

Pemilihan Mode AV secara Otomatis (tambahan)

Jika VCR mengeluarkan pilihan tegangan ketika dihubungkan ke soket Euro scart, TV secara otomatis berpindah ke mode AV. TV secara otomatis berpindah ke mode AV jika sinyal AV dimasukkan. Tetapi jika anda tetap ingin melihat mode TV, tekan tombol ▲ / ▼ atau tombol-tombol ANGKA.

Tekan tombol TV/AV untuk kembali ke mode AV.

Kunci Tombol

TV dapat diatur sehingga hanya dapat dioperasikan dengan remote control. Fitur ini dimaksudkan untuk mencegah tampilan yang tidak dikehendaki.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶, kemudian tombol ▲ / ▼ untuk memilih CHILD LOCK.
3. Tekan tombol ▶, kemudian tombol ▲ / ▼ untuk memilih ON atau OFF pada tampilan menu CHILD LOCK.
4. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Dengan mengaktifkan kunci tombol, pesan CHILD LOCK ON akan muncul pada layar jika sembarang tombol pada panel depan TV ditekan.

Catatan: Pesan CHILD LOCK ON akan muncul pada layar jika sembarang tombol pada panel depan ditekan saat penampilan menu.

INPUT CHILDSLOCK AUTOOBSleep BLUEBACK TIMER

Menu Special

1 2 3 4 5 6 7 8 9 MENU 0 TV/AV PR▲L VOL OK VOL PR▼L

Fungsi-fungsi Lain

Menu Special

INPUT CHILD LOCK AUTO SLEEP BLUE BACK TIMER

MENU TV/AV PR▲ VOL OK VOL PR▼ SLEEP

Auto Sleep

Jika anda memilih ON pada tampilan menu AUTO SLEEP, dalam waktu 10 menit secara otomatis TV akan beralih ke mode standby setelah stasiun TV menghentikan siarannya.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ dan kemudian ▲ / ▼ untuk memilih AUTO SLEEP.
3. Tekan tombol ▶ dan kemudian ▲ / ▼ untuk memilih ON atau OFF pada tampilan menu AUTO SLEEP.
4. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Blue Back (tambahan)

Jika anda memilih ON pada tampilan menu BLUE BACK, layar akan menampilkan warna biru jika tidak ada sinyal atau sinyal lemah.

1. Tekan tombol MENU dan kemudian tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ dan kemudian ▲ / ▼ untuk memilih BLUE BACK.
3. Tekan tombol ▶ dan kemudian ▲ / ▼ untuk memilih ON atau OFF pada tampilan menu BLUE BACK.
4. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Sleep Timer

Anda tidak harus mematikan TV sebelum anda tidur/tertidur. Fungsi sleep timer secara otomatis akan mengubah TV ke mode standby setelah waktu yang ditentukan lewat.

Tekan tombol SLEEP untuk memilih besaran menit. Tampilan SLEEP --:-- ◀ akan muncul pada layar, diikuti dengan 10, 20, 30, 60, 90, 120, 180 dan 240. Waktu akan mulai berjalan mundur dari besaran menit yang dipilih.

Catatan:

a. Untuk melihat sisa waktu sleep timer, tekan tombol SLEEP.
b. Untuk membatalkan fungsi sleep timer, tekan berulang-ulang tombol SLEEP sampai muncul tampilan SLEEP ...
c. Ketika anda mematikan TV maka pengaturan sleep timer akan hilang.

Timer (tambahan)

Mengatur Waktu

1. Tekan tombol MENU dan gunakan tombol ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih TIMER.
3. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih CLOCK.

1. Tekan tombol ▶ kemudian ▲ / ▼ untuk mengatur jam.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk mengatur menit.
3. Tekan tombol OK
4. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Mengatur On/Off timer

Dengan fungsi ini, secara otomatis TV anda akan hidup atau mati menurut waktu yang ditentukan. Anda harus mengatur waktu sebelum menggunakan fungsi ini.

1. Tekan tombol MENU kemudian ▲ / ▼ untuk memilih menu Special.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih TIMER.
3. Tekan tombol ▶ kemudian ▲ / ▼ untuk memilih OFF-TIMER atau ON-TIMER.

CLOCK OFF-TIME ON-TIME + : - AM PROGRAME 1 VOLUME 30 HOLD

1. Tekan tombol ▶ kemudian ▲ / ▼ untuk mengatur jam.
2. Tekan tombol ▶ kemudian ▲ / ▼ untuk mengatur menit.
3. Hanya fungsi ON TIMER; Tekan tombol ▶, dan tombol ▲ / ▼ untuk mengatur nomor program dan tingkat volume suara.
4. Tekan tombol OK
5. Tekan tombol TV/AV untuk kembali ke tampilan normal.

Catatan:

a. ON-TIMER hanya berfungsi pada mode standby.
b. Untuk melihat sisa waktu on/off, pilih menu Time (waktu).
c. Untuk membatalkan pengaturan waktu on/off, set waktu on/off ke HOLD.
d. Jika power utama dimatikan, fungsi CLOCK akan hilang (reset) dan fungsi ON/OFF-TIMER akan mati.

INPUT CHILD LOOK AUTO SLEEP BLUE BACK TIMER

Menu Special

MENU TV/AV PR▲ VOL OK VOL PR▼ ■

Penyambungan Peralatan Luar

Anda dapat menghubungkan peralatan tambahan, seperti VCR, camcorder, dan sebagainya ke TV anda.

Yang ditunjukkan di sini mungkin berbeda dengan TV anda.

VCR

Soket Antena

1. Hubungkan soket RF out dari VCR ke soket antena pada penutup belakang TV.
2. Hubungkan kabel antena ke soket RF in pada VCR.
3. Posisikan channel VCR pada program 0, lihat bagian 'Pemrograman secara Manual'.
4. Pilih nomor program dimana channel VCR disimpan.
5. Tekan tombol PLAY pada VCR.

VCR

Soket Audio-L/R(atau Audio)/Video in/out (tambahan)

1. Hubungkan soket audio/video out dari VCR ke soket Audio-L/R(atau Audio)/video in pada TV dan soket masukan VCR ke soket keluaran TV.
2. Jika VCR dihubungkan ke soket AV pada TV, tekan tombol TV/AV untuk memilih AV1 atau AV2.
3. Tekan tombol PLAY pada VCR. Simbol playback VCR akan muncul pada layar.

VCR

Anda juga dapat merekam program yang diterima TV pada kaset video melalui soket audio/video out.

Penyambungan Peralatan Luar

Soket Masukan Component (tambahan)

1. Hubungkan soket keluaran video COMPONENT(Y Cb Cr, Y Pb Pr atau Y B-Y R-Y) pada COMPONENT (480i) ke soket COMPONENT DVD INPUT (Y PB PR) pada TV.
2. Hubungkan kabel audio dari COMPONENT ke soket COMPONENT AUDIO pada TV.
3. Tekan tombol TV/AV untuk memilih COMPONENT.
4. Tekan tombol PLAY pada menu COMPONENT. Simbol playback COMPONENT akan muncul pada layar.

COMPONENT

Soket Headphone (tambahan)

Hanya model-model yang dilengkapi soket headphone yang dapat menggunakan fungsi ini.

Masukkan jack headphone ke jack input headphone pada TV. Anda dapat mendengarkan suara melalui headphone. Untuk mengatur volume pada headphone, tekan tombol ◀ / ▶.

Jika anda menekan tombol MUTE, suara dari headphone akan mati.
