PANDUAN PENGGUNA LS-H0560DL LG

• Bacalah petunjuk penggunaan ini dengan seksama sebelum anda mengoperasikan AC ini.
• Hubungi pihak Pusat Pelayanan Servis (SVC) resmi untuk perbaikan atau perawatan unit ini.
• Hubungi pihak pemasang untuk memasang unit ini.
• Peralatan ini tidak ditujukan untuk digunakan oleh anak kecil atau orang awam tanpa pengawasan.
• Anak kecil harus diawasi agar tidak bermain dengan peralatan ini.

Sebelum dipasang, unifc ini harus mendapat persetujuan dari unituanyanan yang mengurusi masalahnik (EN 60555-3 Norm).

Registration No.: 10/DJPDN/MG/3/2000

Pencegahan demi

Keselamatan

Peringatan 2

Perhatian....3

Petunjuk Pengoperasian

Persiapan sebelum

penggunaan 4

Fasilitas Remote Kontrol...5

Pemilihan Mode

Penggunaan....6

Fasilitas tambanan 12

Perawatan dan Pemeliharaan

Perawatan dan

Pemeliharaan....12

Kiat-kiat Penglerad 12

Kiat-kiat Meng Masalah

Sebelum anda mintasa

pelayanan perbaikan ... 15

Pencegahan demi Keselamatan

Untuk menghindari kecelakaan pada pengguna atau orang lain dan kerusakan peralatan, petunjuk berikut ini harus diikuti.

■ Penggunaan yang tidak benar atau pengabaian.
petunjuk dapat menyebabkan kerugian atau.
kerusakan, dengan tingkat keseriusan dibagi dalam petunjuk berikut.

PERINGATAN

Simbol ini menunjukkan adanya kemungkinan yang dapat mengakibatkan kematian atau terjadinya luka yang serius.

PERHATIAN

Simbol ini menunjukkan adanya kemungkinan yang dapat mengakibatkan luka atau kerusakan pada peralatan saja.

PERINGATAN

Jangan memasang, melepaskan atau memasang kembali unit ini oleh anda sendiri.

• Pemasangan yang tidak tepat, dapat mengakibatkan kebocoran air, kejutan listrik atau kebakaran. Konsultasikan pada penjual resmi atau tenaga ahli dalam pengerijaannya. Perhatikan bahwa setiap kesalahan yang disebabkan hal ini, tidak termasuk dalam jaminan.
• Unit harus dipasang pada lokasi yang mudah dijangkau. Setiap penambahan biaya untuk menyewa peralatan khusus dalam perbaikan unit akan dibebankan pada konsumen.

PERINGATAN

• Jika tidak, akan menyebabkan kejutan listrik atau kebakaran akibat timbulnya panas.
• Akan menyebabkan kejutan listrik atau kebakaran akibat timbulnya panas.

• Dapat berpengaruh buruk pada kesehatan anda.

• Akan menyebabkan kejutan listrik atau kebakaran akibat timbulnya panas.

• Dapat menyebabkan kejutan listrik.

• Jika unit terus beroperasi dalam kondisi abnormal, dapat menyebabkan kebakaran, kerusakan, dsb. Pada kasus ini, konsultasikan dengan dealer anda.

• Akan menyebabkan kejutan listrik atau kebakaran.

• Jika kabel listrik rusak, harus diganti oleh pabrik atau agen servis atau pihak yang berkualifikasi untuk mencegah bahaya.

• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.

• Jika dilakukan dengan tidak benar, dapat menyebabkan kebakaran, kejutan listrik, terluka karena tertimpa, kebocoran air, dsb. Konsultasikan dengan dealer anda.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.
• Karena kipas berputar dengan kecepatan tinggi, dapat menyebabkan luka atau kerusakan alat.

PERHATIAN

• Hubungi teknisi servis resmi untuk perbaikan atau perawatan unit.
• Hubungi pihak pemasang untuk memasang unit ini.
• AC tidak ditujukan untuk digunakan oleh anak kecil atau orang awam tanpa bimbingan.
  • Anak kecil harus diawasi agar tidak bermain dengan unit AC ini.

PERHATIAN

• Hal ini dapat mengakibatkan luka pada diri sendiri.
  • Aliran listrik tidak boleh terhubung.

• Air dapat masuk ke unit dan merusak isolasi. Hal ini dapat menimbulkan kejutan listrik.

- Akan terjadi kekurangan oksigen.

- Karena kipas AC berputar pada kecepatan tinggi selama operasi, ini dapat mengakibat-kan luka pada diri sendiri.

- Hal ini dapat melukai hewan peliharaan atau tanaman

- Unit mungkin dapat manimpa atau jatuh dan menyebabkan luka

- Ini dapat menimbulkan kebakaran atau perubahan bentuk pada kabinet.

- Ini dapat menimbulkan pembakaran yang tidak sempurna.

- Dapat menyebabkan luka akibat jatuh atau tertimpa.

- Ini dapat menyebabkan luka terkena putaran blower.

- Jika tidak, kotoran dapat terbentuk dan menyebabkan kebakaran.

- Dapat menyebabkan luka misalnya karena terjatuh.

- Jangan gunakan AC ini untuk mengawetkan peralatan yang presisi, makanan, hewan, tanaman, dan benda seni. Ini dapat menurunkan kualitas, dll.

- Pada mode pendinginan, jika dioperasikan pada ruangan dengan kelembaban tinggi (80% RH atau lebih) dalam jangka waktu yang lama, air kondensasi dalam AC akan menetes dan dapat membasahi dan mengotori perabot rumah tangga, dll.

Persiapan sebelum Pengoperasian

Cara Memasang Batu Batere

Lepas cover batu batere dengan menekannya searah arah panah.
2 Masukkan batu batere baru dan pastikan kutub (+) dan (-) terpasang pada tempat yang tepat.
3 Pasang kembali cover dengan menggesernya ke posisi semula.

Catat :

Penyimpanan dan Kiat Penggunaan Remote kontrol

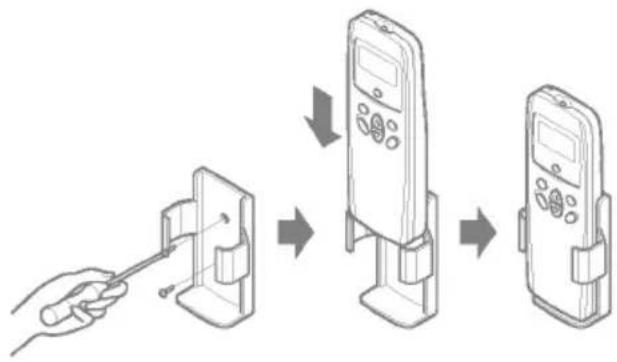

- Remote kontrol harus dipasang pada alat penyangga yang menempel di dinding

- Untuk menghidupkan AC ruangan, arahkan remote kontrol pada penerima signal.

Menerima signal dari remote kontrol. (signal menerima bunyi: dua beep singkat atau satu beep panjang)

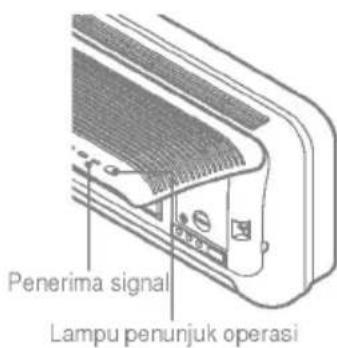

Lampu Petunjuk Operasi

On/Off

: Menyala selama sistem beroperasi.

Semi Kering

: Menyala selama Mode Semi Kering dinyalakan.

Timer

: Menyala selama pengoperasian Pengaturan Waktu

Penerima signal Lampu penunjuk operasi

Keunggulan Remote Kontrol

Signal Pemancar

Mengirimkan signal ke AC Ruangan.

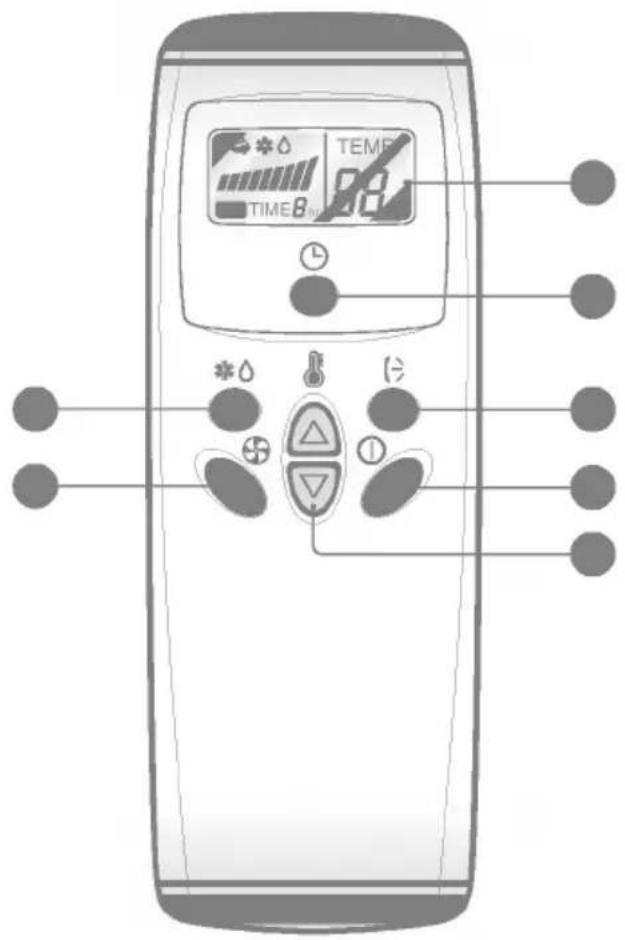

TEMP TIME8 *O - ①

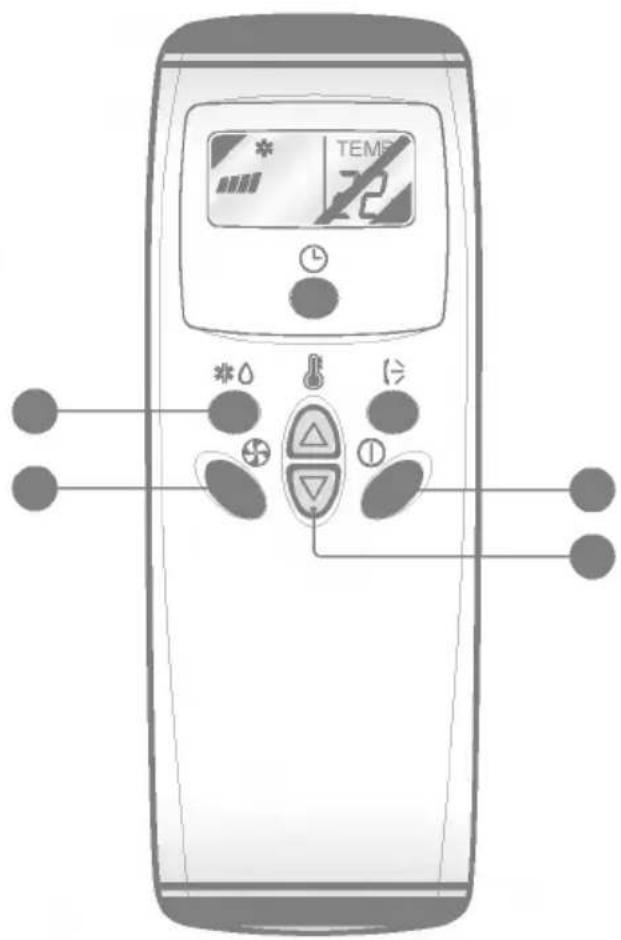

LAYAR PENGOPERASIAN Menampilkan kondisi operas
TOMBOL START/STOP ARAH ALIRAN UDARA

Untuk menghentikan atau menghidupkan gerakan kisi dan mengaturnya arah aliran udara naik/turun yang diinginkan.

TOMBOL PEMILIHAN MODE OPERASI Untuk memilih mode operasi.
TOMBOL PENGATUR WAKTU BERHENTI

Untuk mengatur waktu penghentian operasi.

TOMBOL START/STOP

Untuk mengatur waktu penghentian operasi.

TOMBOL PENGATUR TEMPERATUR RUANGAN

TOMBOL PEMILIHAN KECEPATAN KIPAS BAGIAN DALAM

Tombol Pemilihan Mode Operasi

Keunggulan Remote Kontrol

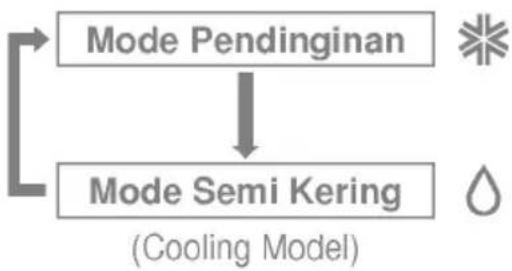


1st

Tombol Start/Stop

2nd

Tombol Pemilihan Mode Operasi

3rd

Tombol Pengatur Temperatur Ruangan

4th

Tombol Pemilihan Kecepatan Kipas Bagian Dalam

TEMP 22 *0 + - 1

Cara Penggunaan Tombol Pemilihan Model Pengoperasian

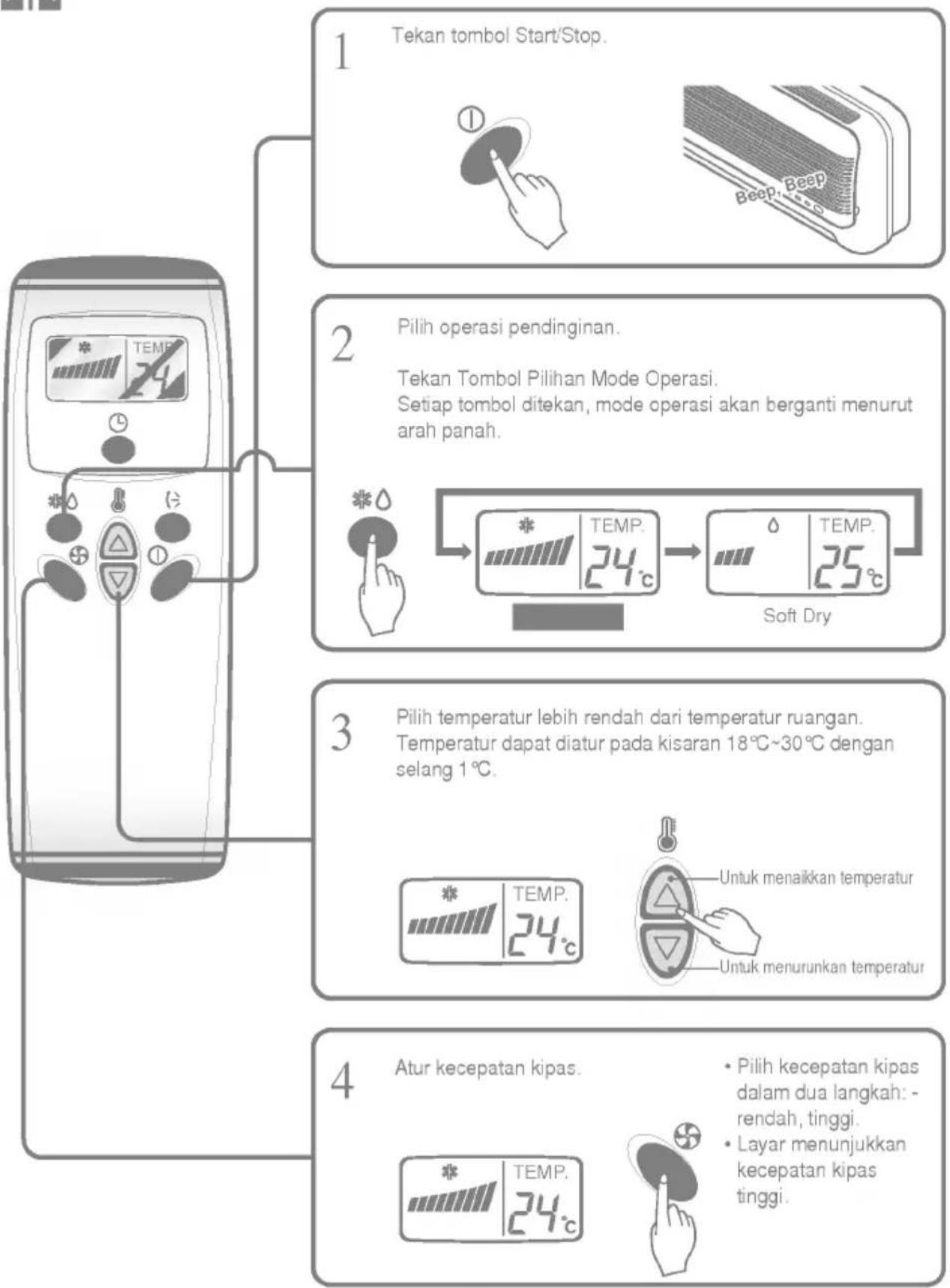

Operasi Pendinginan

Mode Operasi Semi Kering

• Kecepatan kipas bagian dalam secara otomatis diatur ke posisi rendah, sehingga pergantian kecepatan kipas tidak dapat terjadi karena telah diatur pada kecepatan terbaik untuk Operasi. Kering oleh Pengendali Micom.
• Kipas bagian dalam dapat berhenti pada ruangan yang terlalu dingin.

Pengendali Waktu Berhenti

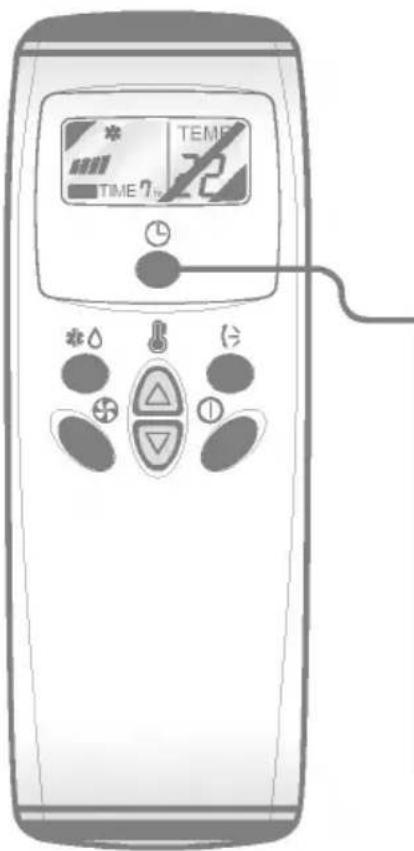

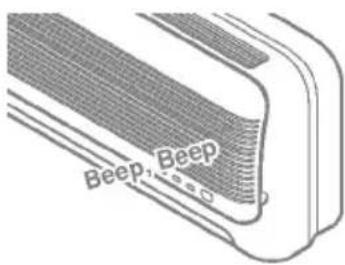

Tekan tombol pengatur waktu berhenti

TEMP TIME 7.10 2

1. Tekan tombol pengatur waktu berhenti.
2. Periksa waktu berhenti dari AC ruangan.
3. Pengatur waktu diprogram untuk kisaran waktu 1 hingga 7 jam dengan perubahan setiap penekanan tombol adalah 1 jam.

Prosedur Pengarahan Aliran Udara

Pengendali Arah Aliran Udara

Arah aliran udara dapat disesuaikan dengan menggunakan remote kontrol. Langkah ini efektif saat anda menginginkan udara dingin mengarah langsung ke anda, seperti habis mandi.

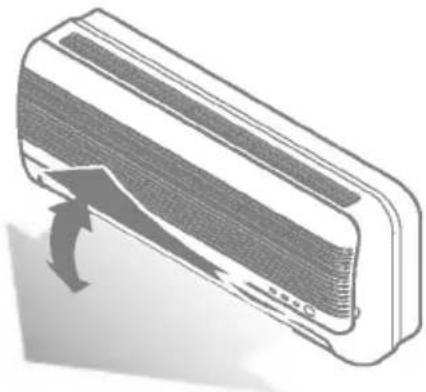

2 Tekan Tombol Pengendali Arah Aliran Udara dan kisi vertikal akan bergerak naik dan turun secara otomatis.

3 Tekan lagi Tombol Pengendali Arah aliran Udara untuk mengatur kisi vertikal pada arah aliran udara yang diinginkan.

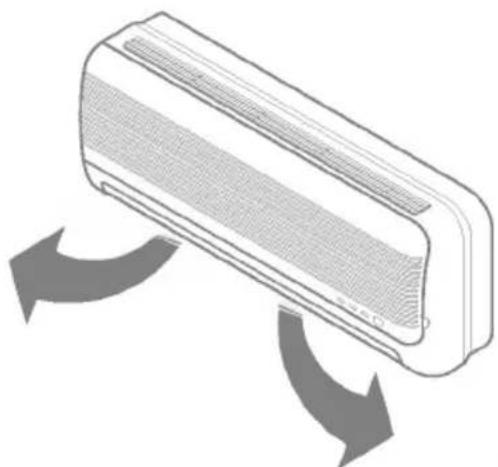

Pengendali Arah Aliran Udara Horisontal

- Mengatur arah aliran udara horizontal dengan manualpada kisi pengarah aliran udara horizontal.

• Gunakanlah selalu remote control untuk mengatur arah aliran udara. Menggerakkan kisi pengarah aliran udara vertikal dengan tangan dapat menyebabkan kesalahan pada operasi.
• Ketika operasi AC berhenti, kisi pengarah aliran udara vertikal akan menutup lubang pengeluaran udara AC.

Penggunaan Saklar Geser

PENGOPERASIAN PADA KONDISI TAK TERDUGA (FORCED OPERATION)

Prosedur ini berlaku manakala remote kontrol tidak dapat digunakan. Buka panel depan ke atas dan gerakkan saklar geser ke posisi Forced Operation. Jika anda ingin menghentikan operasi, gerakkan saklar geser ke Restart Otomatis atau posisi Remote Kontrol. Pada saat aliran listrik hidup lagi setelah terputus pada posisi forced operation, kondisi operasi secara otomatis akan diset menurut :

(Selama forced operation, mode awal tetap berlanjut.)

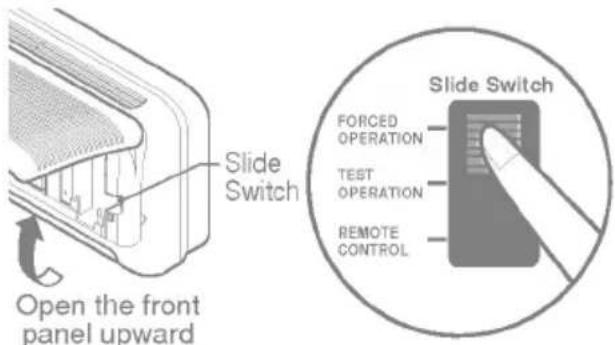

Slide Switch Open the front panel upward FORCED OPERATION TEST OPERATION REMOTE CONTROL Slide Switch

	Model Pendingin	Model Pemompa Panas
		T. Ruangan ≥24°C	21°C ≤ T. Ruangan < 24°C	T. Ruangan< 21°C
Mode operasi	Pendingin	Pendingin	Kelembaban ideal	Pemanasan
Kecepatan kipas	Tinggi	Tinggi	Aturan kelembaban ideal	Tinggi
Pengaturan Temp.	22°C	22°C	23°C	24°C

Uji Operasi

Pada saat aliran listrik hidup kembali setelah terputus, Uji Operasi Restart adalah fungsi untuk menjalankan prosedur otomatis untuk kondisi operasi sebelumnya.

Pada saat AC tidak menerima signal dari remote kontrol, AC akan otomatis mati setelah 7 jam.

Jika anda ingin menggunakan fungsi ini, buka panel depan ke atas dan gerakkan saklar geser ke posisi Uji Operasi.

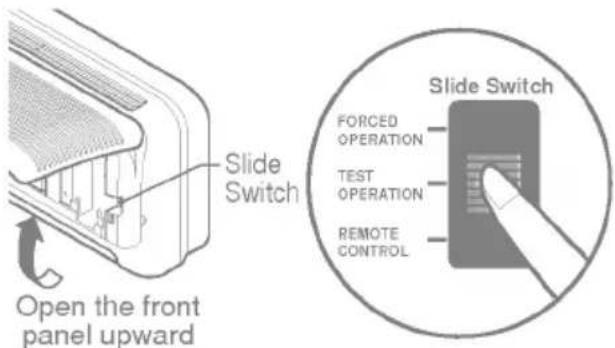

Slide Switch Open the front panel upward FORCED OPERATION TEST OPERATION REMOTE CONTROL Slide Switch

Jika anda tidak ingin menjalankan fungsi ini, gerakkan saklar geser ke Posisi Remote kontrol.

Petunjuk Bermanfaat

Kecepatan kipas dan kapasitas pendinginan.

Kapasitas pendinginan menunjukkan harga terteantu saat kecepatan kipas diset tinggi, dan kapasitas akan lebih rendah pada kecepatan kipas rendah atau sedang.

Kecepatan kipas yang tinggi dianjurkan jika anda menginginkan pendinginan ruangan secara cepat.

Perawatan dan Pemeliharaan AC

Perhatian : Sebelum melakukan tindakan pemeliharaan, matikan Power dari sistem

Unit Bagian Dalam

Kisi, Kasing, dan Remote kontrol

- Matikan sistem sebelum dibersihkan. Untuk membersihkan, sapu dengan kain kering yang lembut. Jangan gunakan pemutih atau amplas.

Catatan :

Aliran listrik harus dicabut sebelum membersihkan unit bagian dalam

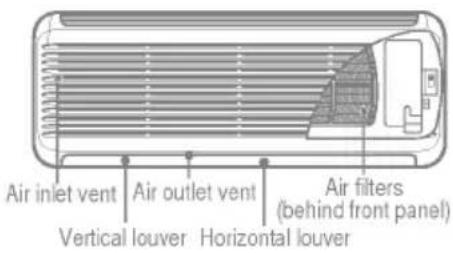

Air inlet vent Air outlet vent Vertical louver Horizontal louver Air filters (behind front panel)

PENYARING UDARA

Penyaring udara di balik kisi depan harus diperiksa dan dibersihkan sekali dalam 2 minggu atau lebih sering jika perlu.

☐ Jangan gunakan yang tercantum di bawah ini.

• Air dengan temp. di atas 40°C dapat menyebabkan deformasi dan/atau menghilangkan warna.

- Material mudah menguap dapat merusak permukaan AC.

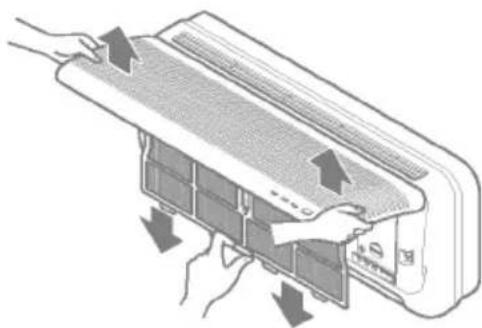

Angkat panel akses bagian depan dan tarik kain penyaring perlahan untuk melepaskan penyaring.

Bersihkan penyaring dengan vacuum atau air sabun hangat.

• Jika kotoran mencolok, cuci dengan
• larutan deterjen dalam air hangat
• Jika air panas (40°C atau lebih)
• digunakan, dapat terjadi deformasi

Setelah dicuci dengan air, keringkan di tempat teduh

Pasang kembali penyaring udara

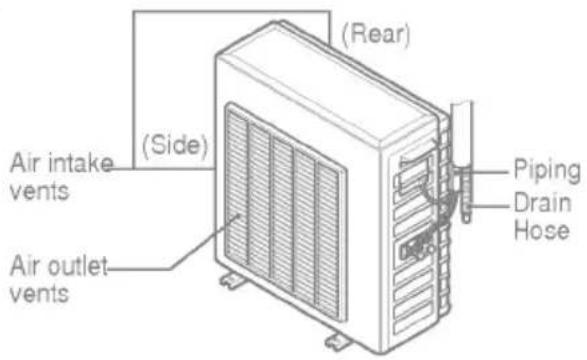

Unit Bagian Luar

Koil penukar panas dan kisi panel pada unit bagian luar harus diperiksa rutin. Jika tersumbat oleh kotoran atau jelaga, alat penukar panas dan kisi panel harus dibersihkan dengan steam.

Catatan :

Kotoran atau jelaga pada koil akan mengurangi efisiensi sistem dan meningkatkan biaya operasi.

Saat AC tidak akan digunakan untuk jangka waktu yang lama

Seat AC IIdak akan digunakan untuk jangka waktu yang lama

Matikan sekering, dan cabut tusuk kontak dari stop kontak.

Matikan sekering bila AC tidak akan digunakan untuk waktu yang lama. Kotoran mungkin akan menumpuk dan dapat menyebabkan kebakaran.

Keluarkan batere dari remote kontrol.

Saat AC akan digunakan kembali

Bersihkan penyaring udara dan pasang pada unit bagian dalam. (mengacu hal 12 untuk pembersihan penyaring)

Periksa bahwa bagian pemasukan dan pengeluaran udara pada unit bagian luar dan dalam tidak tertutup/terhambat.

Kiat-Kiat Pengoperasian

Tidak baik bagi kesehatan dan memboroskan energi listrik

Tahan pintu dan jendela yang ttidak erbuka sebisanya untuk menjaga udara dingin dalam ruangan.

Jangan biarkan sinar matahari langsung masuk dalam ruangan ketika AC sedang beroperasi

Penyumbat pada penyaring udara mengurangi aliran udara dan berakibat pada pendinginan dan pengurangan kelembaban yang rendah. Bersihkan sekurang-kurangnya dua minggu sekali.

Atur aliran udara vertikal dan horizontal untuk memastikan temperatur ruangan yang merata.

Karena jendela tetap tertutup, hal yang bagus untuk membuka dan biarkan udara ruangan saat itu bersirkulasi.

Kiat-Kiat Mengatasi Masalah ! Hemat Uang dan Waktu !

Periksa poin-poin di bawah sebelum anda meminta perbaikan atau servis. Jika permasalahan masih tetap berlanjut, hubungi dealer atau pusat servis kami.

Kasus	Penjelasan	Lihat Lihat
AC tidak dapat hidup.	· Apakah anda salah mengoperasikan timer?	9
	· Apakah sekering telah putus atau sirkuit breaker turun?	-
Ruangan berbau aneh.	· Periksa tidak ada bau lembab akibat tetesan di dinding, karpet, mebel, atau bahan kain di dalam ruangan.	-
Ada tetesan hasil kondensasi dari AC.	· Kondensasi terjadi saat aliran udara dari AC mendinginkan udara ruangan yang hangat.	-
AC tidak hidup sekitar 3 menit setelah direstart.	· Ini adalah mekanisme proteksi.· Tunggu sekitar 3 menit dan operasi akan mulai.	-
Tidak efektif dalam pendinginan dan pemanasan.	· Apakah saringan kotor? Lihat petunjuk pembersihan.	12
	· Apakah temperatur telah diatur dengan benar.	7
	· Apakah kisi pemasukan atau pengeluaran dari unit bagian dalam terhalangi.	-
AC beroperasi dengan mengeluarkan suara.	· Untuk keributan dengan suara seperti air yang mengalir- Ini adalah suara aliran freon dalam unit AC.· Untuk keributan dengan suara seperti udara yang terkompresi terlepas ke atmosfir.- Ini adalah suara air penurun kelembaban yang sedang diproses di dalam unit AC.	-
Tampilan pada layar Remote kontrol redup, atau hilang.	· Apakah batu batere telah habis ?· Apakah batu batere dipasang tidak sesuai pada kutubnya yaitu (+) dan (-)	4
Terdengar suara letusan atau retak.	· Suara ini dihasilkan oleh ekspansi/penyempitan panel depan, dsb, yang diakibatkan perubahan temperatur.	-

Catatan :

TAHAN AIR : Bagian sisi luar dari peralatan ini tahan air.

Bagian sisi dalam tidak tahan air dan harus dijaga tidak terkena air yang berlebih.

LG Electronics Inc.
