PANDUAN PENGGUNA LSNC076ZMC0 LG

Alat Penyejuk Ruangan PETUNJUK BAGI PEMILIK

• Harap petunjuk ini dibaca dengan hati-hati dan teliti sebelum mengoperasikan alat ini.
• Hubungi petugas servis yang resmi untuk memperbaiki atau memelihara alat ini.
• Hubungi petugas pemasang untuk memasang unit ini.
• Alat ini tidak diperuntukkan bagi anak-anak atau orang lain yang tidak berdaya tanpa pengawasan.
• Anak kecil harus diawasi agar tidak bermain-main dengan alat ini.

MODEL: LS-C07_Series

LS-H07_Series

LS-C09_Series

LS-H09_Series

LS-C12_Series

LS-H12_Series

AS-C07_Series

AS-H07_Series

AS-C09_Series

AS-H09_Series

AS-C12_Series

AS-H12_Series

C07L_Series

C07A_Series

C09L_Series

C09A_Series

C12L_Series

C12A_Series

Sebelum dipasang, alat penyejuk ruangan ini harus sudah diajukan untuk disetujui oleh perusahaan penyedia listrik (Norma EN 61000-3).

Tindakan Pengamanan

Awas....2

Hati-hati 3

Petunjuk Pemakaian

Persiapan sebelum memakai..4

Fitur Pengendali-Jauh .....5

Pemilihan Mode Operasi .....7

Fitur tambahan 14

Merawat & Memelihara

Merawat dan Memelihara...18

Tips Pengoperasian.....20

Tips Pemecahan Masalah

Sebelum Anda Memanggil

Petugas Servis. .....21

Tindakan Pengamanan

Untuk mencegah kecelakaan dan kerusakan barang lain, ikuti petunjuk ini.

Pengoperasian yang tidak benar karena mengabaikan instruksi dapat membahayakan atau menyebabkan kerusakan, dan derajat keseriusannya ditunjukkan oleh simbol-simbol berikut ini.

AWAS

Simbol ini berarti dapat menyebabkan kematian atau luka yang serius.

HATI-HATI

Simbol ini berarti dapat menyebabkan luka-luka atau kerusakan barang-barang lain.

■ Hal-hal berikut ini diklasifikasikan sesuai dengan simbolnya.

Jangan Pernah Lakukan Ini

AWAS

Tancapkan kabel ke sumber daya listrik dengan benar.

- Kalau tidak, ini dapat menyebabkan unit menyetrum atau terjadi kebakaran karena panas atau lonjakan arus listrik.

Jangan menjalankan mesin dg memasang/mencabul kabel langsung dari sumber listrik.

- Ini dapat menyebabkan unit akan menyetrum atau kebakaran akibat panas.

Jangan merusak kabel listrik atau memakai kabel yang tidak sesuai.

- Memicu Ikebakaran dan unit menyetrum. - Kabel listrik yang rusak dan harus diganti oleh pabrik atau agen servis atau orang yang memiliki kualifikasi serupa untuk mencegah timbulnya bahaya-bahaya (Lampiran Y)

Jangan mengubah panjang kabel atau memakai sumber bersama-sama alat lain.

- Ini dapat menyebabkan lonjakan arus listrik atau kebakaran akibat panas.

Jangan mengoperasikan unit dengan tangan basah atau di lingkungan yang basah.

- Ini dapat menyebabkan Anda tersetrum.

Jangan arahkan aliran udara hanya ke kamar tidur saja.

- Ini dapat mengganggu kesehatan Anda.

Selalu usahakan memasang ground.

- Jika tidak ada ground dapat menyebabkan unit akan menyetrum.

Jangan biarkan air mengalir ke bagian-bagian listrik.

- Ini dapat menyebabkan kegagalan mesin atau unit akan menyetrum.

Selalu memasang alat pemutus kebocoran udara dan papan switch yang andal.

- Jika tidak dipasang, dapat menimbulkan kebakaran atau unit akan menyetrum.

Lepaskan kabel listrik jika muncul suara, bau, atau asap mencurigakan dari unit mesin ini.

- Dapat menyebabkan kebakaran dan lonjakan arus listrik.

Jangan gunakan stopkontak yang kendor atau sudah rusak.

- Dapat menyebabkan kebakaran dan unit akan menyetrum.

Jangan membuka mesin di saat mesin masih bekerja.

- Anda bisa tersetrum.

Jauhkan dari senjata api. Jangan meng

• Dapat menimbulkan kebakaran. •

makan kabel listrik di dekat alat pemanas.

Memicu kebakaran dan lonjakan arus listrik.

Jangan menggunakan kabel listrik yang dekat dengan gas atau bahan yang mudah terbakar seperti minyak, bensin, tiner, dll.

Jangan pernah menyentuh bagian logam dari alat penyejuk udara ketika membuka penyaring.

- Logam itu tajam dan dapat menyebabkan luka.

Ketika membersihkan unit, pastikan dahulu Anda sudah mematikan aliran listrik.

- Karena kipas berputar sangat cepat saat bekerja, ini dapat menimbulkan luka-luka.

Matikan unit dan tutup jendela jika terjadi angin ribut.

- Jendela yang terbuka akan mengakibatkan ruangan menjadi basah dan membasahi barang-barang.

Jangan menempatkan penghalang di sekitar inlet absorpsi dan juga di sekitar inlet peniup-keluar.

- Ini dapat merusakkan unit atau menimbulkan kecelakaan.

Jangan gunakan deterjen kuat seperti lilin atau tiner, sebaliknya gunakanlah lap yang lembut.

- Penampilan unit menjadi lebih jelek karena warna produk berubah atau terdapat goresan di permukannya.

Jangan membersihkan alat penyejuk udara ini dengan air.

• Air dapat merembes ke alat dan merusak sistem isolasi, juga dapat menyebabkan unit akan menyetrum.

Hewan piaraan atau tanaman rumah jangan diletakkan tepat di bawah aliran udara langsung.

- Ini dapat melukai hewan atau merusak tanaman.

Pegangi kepala colokan saat melepaskannya dari sumber listrik.

- Ini dapat mengakibatkan lonjakan arus listrik dan akan merusaknya.

Pastikan konsol instalasi unit yang di-letakkan di luar tidak rusak karena pemakaian jangka panjang.

- Apabila benda itu dibiarkan rusak, dikuatirkan kerusakan itu akan menyebabkan rusaknya unit.

Jangan meletakkan benda berat di atas kabel listrik dan selalu dijaga agar kabel tidak tertekan.

• Dapat memicu terjadinya kebakaran atau unit dapat menyetrum.

Bukalah ruangan apabila secara ber-samaan menyalakan kompor dll.

• Dapat terjadi kondisi kekurangan oksigen.

Jangan gunakan alat ini utk tujuan tertentu seperti mendinginkan daging/ sayuran, sbg mesin presisi, atau utk perlindungan benda-benda seni.

- Ini dapat merusak daging atau sayuran atau merusak sifat dari alat tertentu atau benda seni.

Matikan sumber listrik saat alat tidak akan digunakan dalam waktu yang lama.

- Ini dapat merusakkan produk atau menimbulkan kebakaran.

Selalu menempatkan filter dengan baik dan aman. Bersihkan filter setiap dua minggu sekali.

- Unit yang bekerja tanpa filter dapat menyebabkan kerusakan.

Jangan minum air yang keluar dari alat penyejuk udara.

• Air ini mengandung kontaminan dan dapat membuat Anda sakit.

Hati-hati saat membongkar dan memasang unit. Tepi benda yang tajam dapat melukai Anda.

Kalau air merembes masuk ke alat, matikan sumber listrik untuk unit utama. Jika stopkontak sudah dicabut, segera hubungi pusat servis kami.

Persiapan sebelum pengoperasian

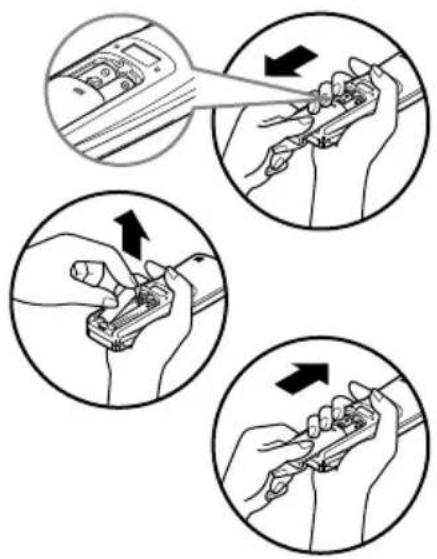

Bagaimana Memasang Baterai

Lepaskan penutup baterai dengan menariknya sesuai dengan arah tanda panah.

Masukkan baterai baru dan pastikan bahwa tanda (+) dan (-) pada baterai terpasang dengan benar.

Pasang kembali penutup ke tempatnya.

CATATAN:

- Gunakan 2 baterai ukuran AAA(1.5 volt). Jangan gunakan baterai isi-ulang.

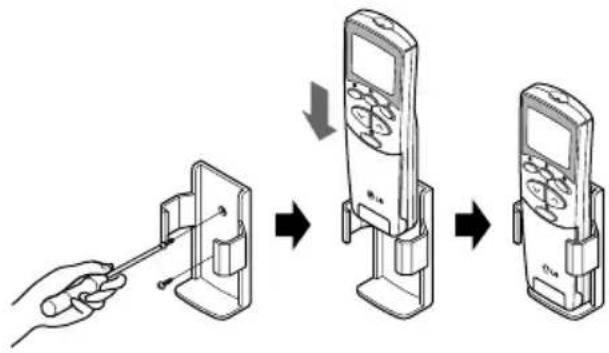

Penyimpanan dan Tips Menggunakan Pengendali-Jauh

• Pengendali-Jauh dapat disimpan di dinding.

- Untuk mengoperasikan alat penyejuk ruangan, arahkan pengendali-jauh ke reseptor sinyal.

Mode Pendinginan Menyala selama Pendinginan bekerja. (Outline)

Mode Auto Operation Menyala selama Auto bekerja. (Outline)

Mode Dehumidifikasi yang Sehat Menyala selama Dehumidifikasi yang Sehat bekerja. (Outline)

Mode Pemanasan Menyala selama Pemanasan bekerja. (model Pompa Panas saja) (Outline)

Mode Defrost Menyala selama pengendalian Defrost atau Hot Start pada saat Pemanasan bekerja. (Outline)

Mode Sirkulasi Udara Menyala selama Sirkulasi Udara bekerja. (Outline)

Sleep Mode Menyala selama Sleep Mode bekerja.

Mode Timer Menyala selama Timer bekerja.

Mode Auto Cleaning Menyala selama berlangsungnya atau terjadwalnya Auto Cleaning.

JET COOL Mode Pendinginan Cepat Menyala selama Pendinginan Cepat bekerja.

PLASMA Plasma Menyala selama Plasma bekerja.

Kecepatan Kipas(Rendah) Menyala waktu kecepatan kipasnya rendah.

Kecepatan Kipas (Sedang) Menyala waktu kecepatan kipasnya sedang.

Kecepatan Kipas (Tinggi) Menyala waktu kecepatan kipasnya tinggi.

Kecepatan Kipas (Bebas) Menyala waktu kecepatan kipasnya bebas.

• C1 : Gagal sensor untuk pipa indoor

Ikon suhu yang diinginkan

Ikon suhu indoor

Pengendali-jauh mentransmisi sinyal ke sistem.

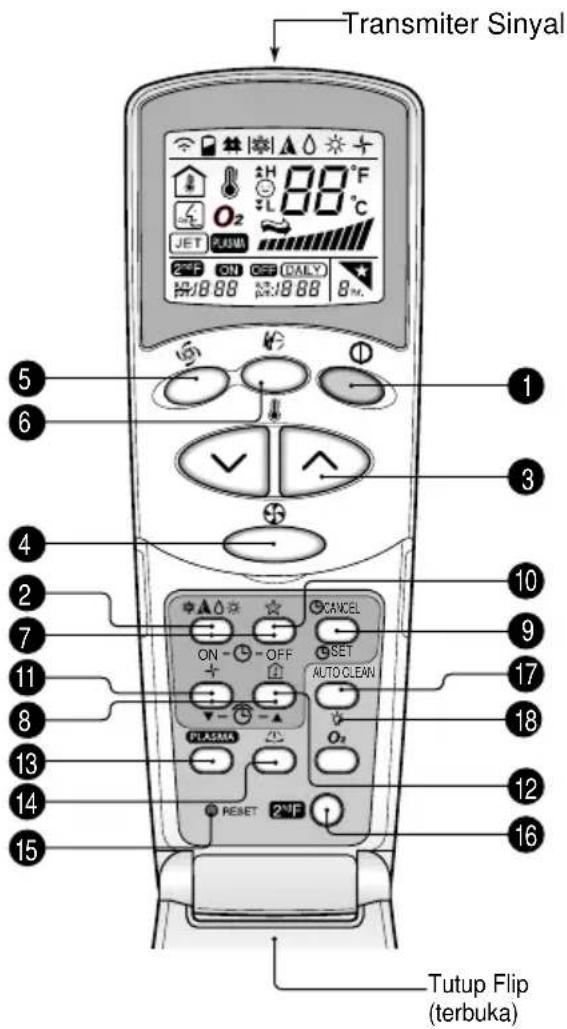

Fitur Pengendali-Jauh — Flip Terbuka

1 TOMBOL START/STOP
Unit akan mulai bekerja ketika tombol ini ditekan dan akan berhenti ketika tombol ini ditekan lagi.
2 TOMBOL PEMILIHAN MODE OPERASI
Digunakan untuk memilih mode operasi.
TOMBOL PENGATUR SUHU RUANGAN
Digunakan untukmenetapkansuhuruangan.

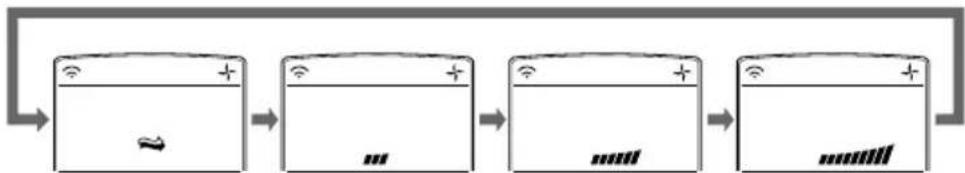

SELEKTOR KECEPATAN KIPAS INDOOR
Untuk memilih kecepatan kipas dalam empat kecepatan:pelan, sedang,tinggi,atauBEBAS.
PENDINGINAN CEPAT
Untukmenghidupkan/mematikanpendinginancepat. (Pendinginancepatakanmenggerakkankipas super cepat pada mode pendinginan.)
TOMBOL BILAH GERAK BEBAS
Untuk mengatur gerakan bilah gerak dan mengaturnya ke arah atas/bawah dan kanan/kiri.
TOMBOL TIMER ON/OFF
Digunakan untuk menyetel waktu kapan unit mulai bekerja dan berhenti bekerja. (Lihat hal. 14)
TOMBOL PENGATURAN WAKTU
Digunakan untuk mengatur waktu. (Lihat hal. 14)
TOMBOL PENGATURAN/PEMBATALAN WAKTU
Digunakan untuk mengatur lama waktu yang diinginkan dan untuk membatalkan operasi Timer.(Lihat hal. 14)
10 TOMBOL SLEEP MODE AUTO
Untuk mengatur kerja Sleep Mode secara Auto. (Lihat hal. 14)
TOMBOL SIRKULASI UDARA
Digunakan untuk mensirkulasi udara ruangan tanpa pendinginan/pemanasan. (Lihat hal. 15)
10 TOMBOL PENGECEKAN SUHU RUANGAN
Digunakan untuk mengecek suhu ruangan.
PLASMA (OPSIONAL)
Digunakan untuk menjalankan atau menghentikan fungsi pemurnian-plasma. (Lihat hal. 12)
14 OPERASI PENDINGINAN TOMBOL PENGATUR ARAH ALIRAN UDARA HORIZONTAL (TIDAK DIJUMPAI DI SEMUA MODEL)
Digunakan untuk mengatur arah aliran udara horisontal. (Lihat hal. 15)
TOMBOL RESET
Digunakan untuk kembali ke waktu yang telah ditetapkan atau setelah mengganti baterai.
TOMBOL FUNGSI KEDUA (2nd F)
Digunakan sebelum menggunakan mode yang tercetak biru di bagian bawah dari tombol-tombol. (Lihat hal. 13)
17 AUTO CLEAN
Digunakan untuk mengatur mode Auto Clean.
10 PENCAHAYAAN LED
Digunakan untuk mengatur pencahayaan LED.

Menggunakan tombol Pemilihan Mode Operasi

Operasi Pendinginan

2 Bukalah tutup pengendali-jauh. Untuk memilih Operasi Pendinginan, tekan tombol Pemilihan Mode Operasi. Setiap kali tombol ditekan, mode operasi akan bergeser ke arah sesuai tanda panah pada gambar.

4 Aturlah kecepatan kipas lagi dalam keadaan pengendali-jauh masih tertutup. Anda dapat memilih kecepatan kipas dalam empat kecepatan: pelan, sedang, cepat, atau BEBAS. Setiap kali tombol ditekan, mode kecepatan kipas akan bergeser.

Angin alami dengan logika BEBAS

□ Untuk rasa yang lebih segar daripada kecepatan kipas lain, tekan Selektor Kecepatan Kipas Indoor dan pilihlah mode BEBAS. Dengan mode ini, angin akan berhembus seperti hembusan alami dengan dengan cara mengubah kecepatan kipas secara otomatis sesuai dengan logika BEBAS.

Operasi Auto

2 Bukalah tutup pengendali-jauh. Untuk memilih Operasi Auto, tekan tombol Pemilihan Mode Operasi. Setiap kali tombol ditekan, mode operasi akan bergeser ke arah sesuai tanda panah pada gambar.

3 Suhu dan kecepatan kipas akan diatur secara otomatis oleh pengendali elektronik berdasarkan suhu ruangan sebenarnya. Apabila Anda ingin mengubah suhu, tekanlahtombol Pengatur Suhu Ruangan. Semakin dingin atau semakin panas suhu yang Anda inginkan, semakin sering pula (hingga dua kali) Anda harus menekan tombol. Suhu yang ditetapkan akan berubah secara otomatis.

Selama Operasi Auto:

☐ Anda tidak dapat mengubah kecepatan kipas indoor. Ini telah diatur sesuai kaidah Fuzzy.
□ Apabila sistem tidak bekerja sesuai keinginan, ubahlah ke mode lainnya secara manual. Sistem tidak akan dapat berubah secara otomatis dari mode pendinginan ke mode pemanasan atau dari mode pemanasan ke mode pendinginan, namun harus diubah secara manual.
☐ Selama Operasi Auto, menekan tombol bilah gerak bebas akan membuat bilah horisontal bergerak ke atas dan ke bawah secara otomatis. Bila Anda ingin menghentikan gerak bebas, tekanlah tombol ini sekali lagi.

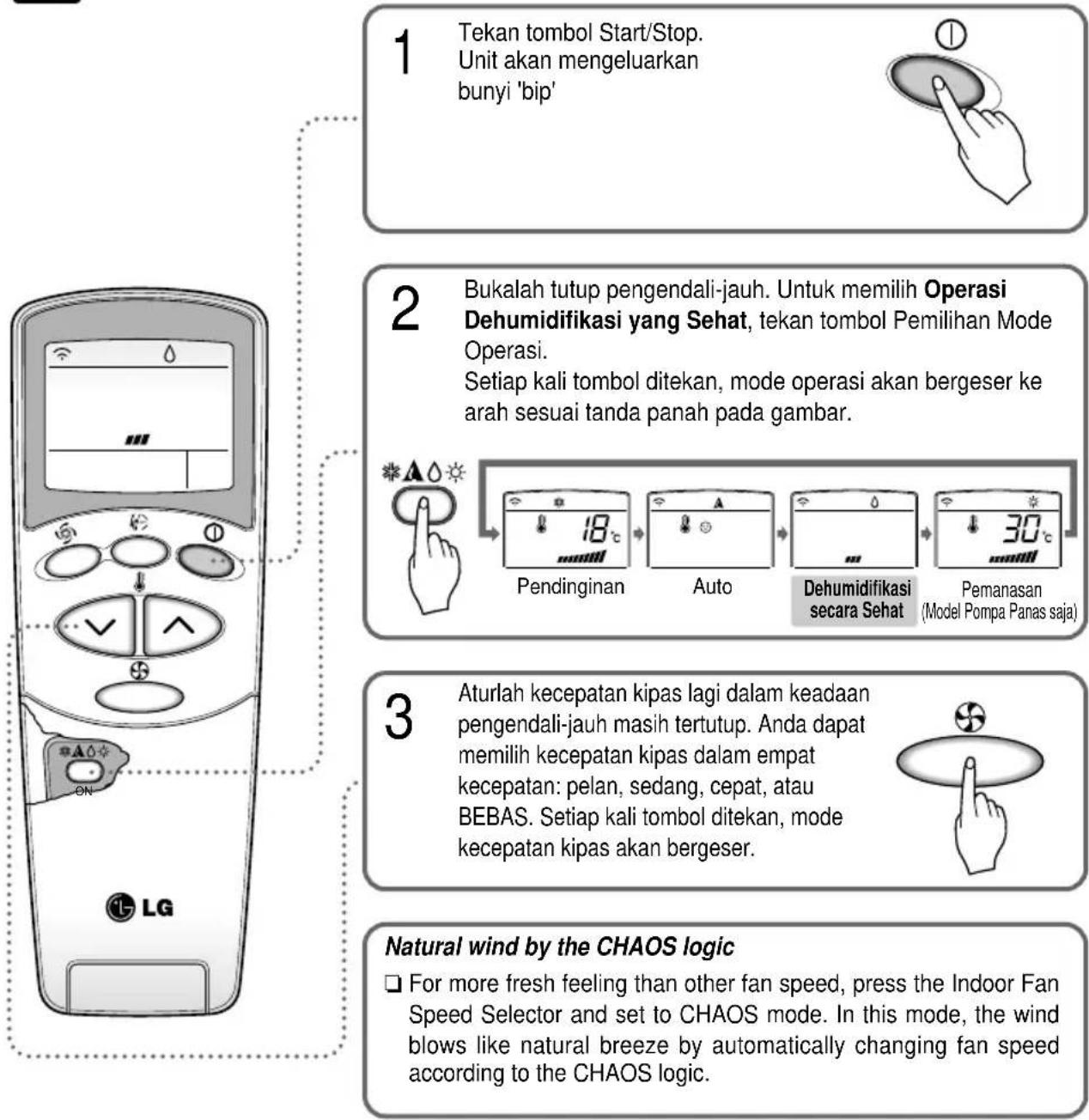

Operasi Dehumidifikasi secara Sehat

Selama Operasi Dehumidifikasi secara Sehat:

□ Apabila Anda memilih mode dehumidifikasi pada tombol pemilihan operasi, unit penyejuk ruangan akan mulai menjalankan fungsi dehumidifikasi, dengan secara otomatis mengatur suhu ruangan dan volume udara yang dialirkan ke kondisi terbaik untuk dehumidifikasi, berdasarkan suhu ruangan saat itu.
Namun dalam kondisi seperti ini, suhu yang ditetapkan tidak akan ditampilkan di pengendali-jauh dan Anda juga tidak akan dapat mengendalikan suhu ruangan.
☐ Selama fungsi dehumidifikasi secara sehat ini bekerja, volume udara yang dialirkan akan diatur secara otomatis sesuai dengan algoritma optimisasi menurut suhu ruangan saat itu dan akan membuat suasana ruangan menjadi lebih sehat dan menyenangkan bahkan pada cuaca lembab yang tinggi sekalipun.

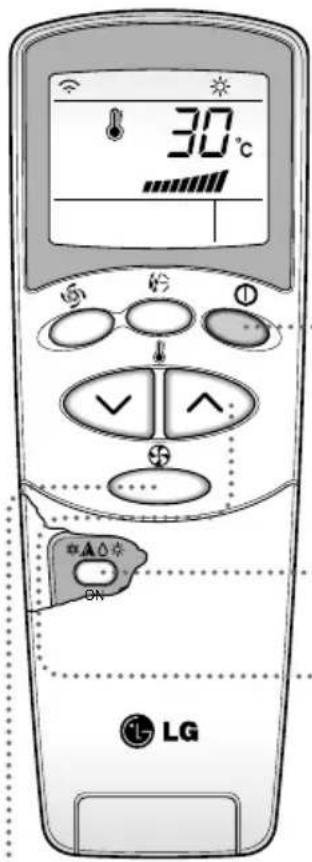

Operasi Pemanasan (Model Pompa Panas saja)

1

Bukalah tutup pengendali-jauh. Untuk memilih Operasi Pemanasan, tekan tombol Pemilihan Mode Operasi. Setiap kali tombol ditekan, mode operasi akan bergeser ke arah sesuai tanda panah pada gambar.

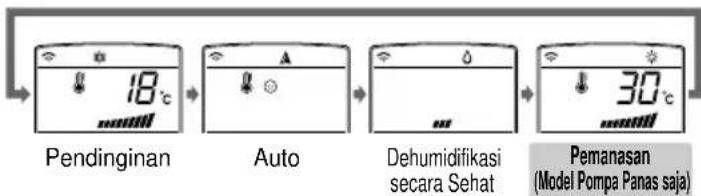

30°C LG

18°C Pendinginan Auto Dehumidifikasi seca Sehat 30°C Pemanasan (Model Pompa Panas saja)

3

Aturlah kecepatan kipas lagi. Anda dapat memilih kecepatan kipas dalam empat kece-patan: pelan, sedang, cepat, atau BEBAS. Setiap kali tombol ditekan, mode kecepatan kipas akan bergeser.

Angin alami dengan logika BEBAS

□ Untuk rasa yang lebih segar daripada kecepatan kipas lain, tekan Selektor Kecepatan Kipas Indoor Indoor dan pilihlah mode BEBAS. Dengan mode ini, angin akan berhembus seperti hembusan alami dengan cara mengubah kecepatan kipas secara otomatis sesuai dengan logika BEBAS.

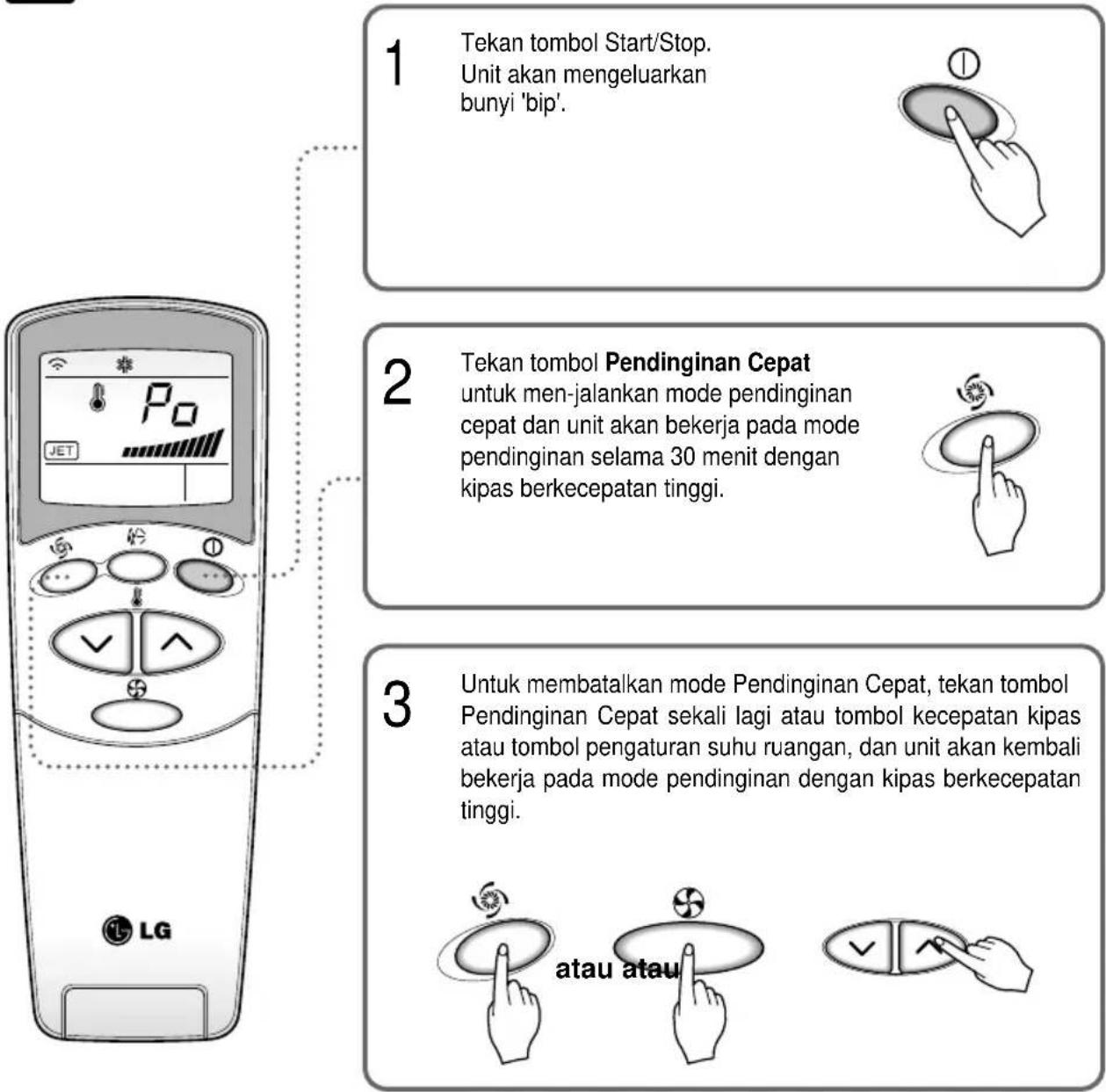

Operasi Pendinginan Cepat

CATATAN:

☐ Selama menjalankan fungsi PENDINGINAN CEPAT, unit akan mulai menutup bilah vertikal dan meng-hembuskan udara dingin pada kecepatan tinggi selama 30 menit untuk mengatur suhu ruangan secara otomatis ke 18. Ini khususnya dipakai untuk mendinginkan ruangan secara sangat cepat di musim panas.
Tetapi fungsi PENDINGINAN CEPAT ini hanya berjalan pada mode pendinginan atau dehumidifikasi saja.
□ Untuk mengembalikan ke mode pendinginan normal dari mode PENDINGINAN CEPAT, Anda tinggal menekan tombol pemilihan mode operasi, atau tombol pemilihan volume udara mengalir, atau tombol pengaturan suhu, atau tombol PENDINGINAN CEPAT sekali lagi.

Operasi Pemurnian PLASMA (Opsional)

2 Bukalah tutup pengendali-jauh. Tekanlah tombol ON/OFF untuk mengoperasikan pemurnian udara PLASMA. Operasi akan dimulai saat tombol ditekan dan akan berhenti saat tombol ditekan sekali lagi.

3 Aturlah kecepatan kipas lagi dengan pengendali-jauh dalam keadaan tertutup. Anda dapat memilih empat kecepatan: pelan, sedang, cepat, atau BEBAS. Setiap kali tombol ditekan, mode kecepatan kipas akan bergeser. * Operasi pemurnian udara (PLASMA) dapat bekerja saat pendinginan, pemanasan, atau operasi lainnya.

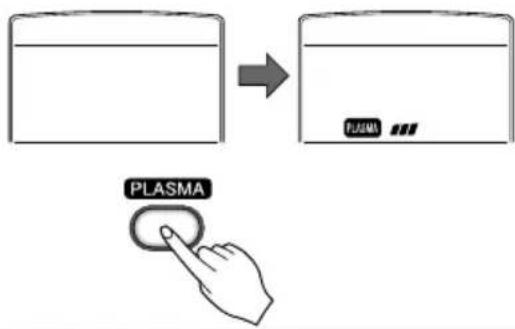

Operasi Pemurnian Udara (PLASMA) saja

PLASMA

Apabila Anda hanya menekan tombol PLASMA saja, maka pemurnian udara PLASMA akan bekerja. Kemudian kipas akan melambat. Anda dapat memilih kecepatan kipas: pelan, sedang, cepat, atau BEBAS. Setiap tombol kecepatan ( ) ditekan, mode kecepatan kipas akan bergeser.

2ndF

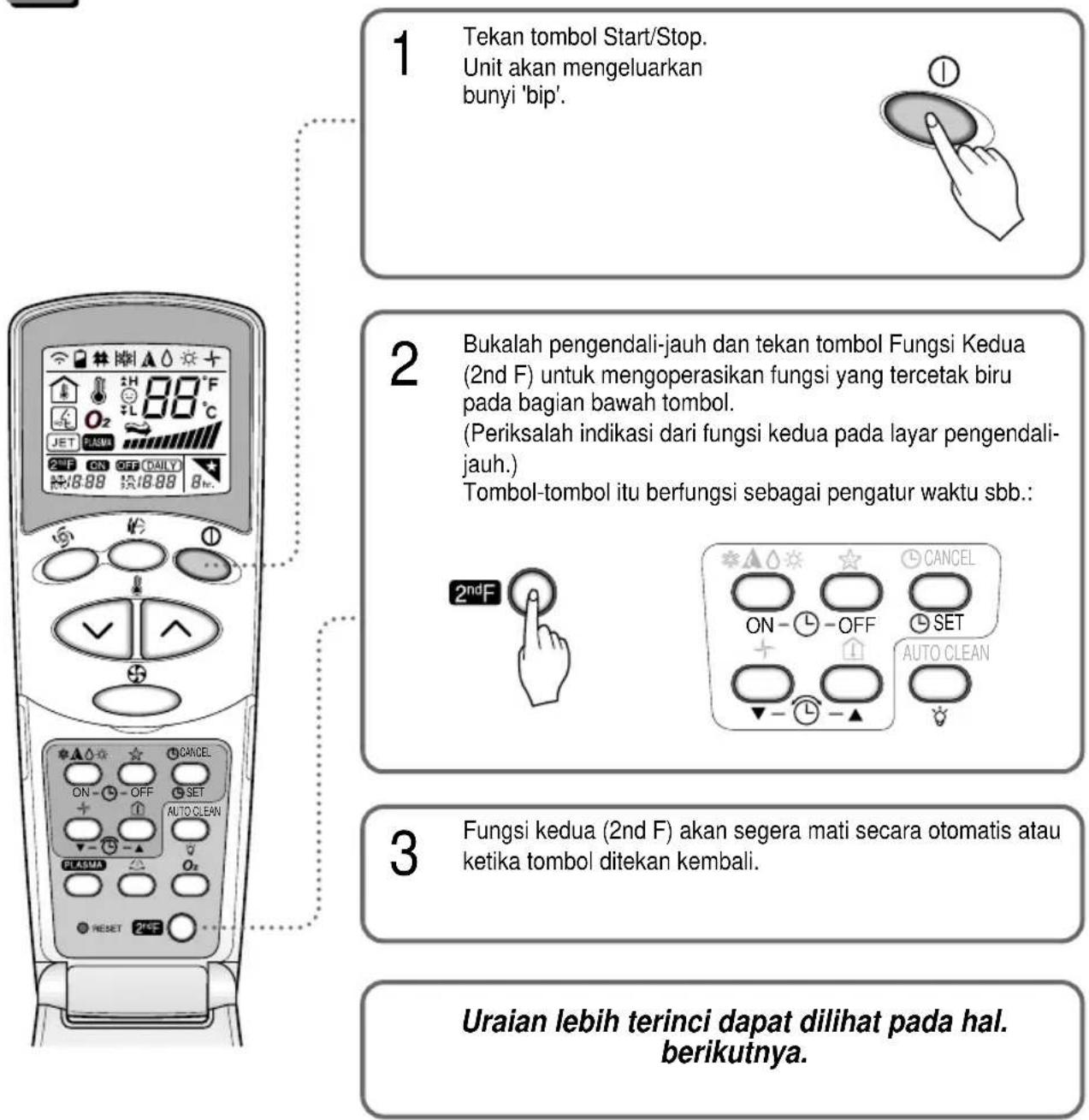

Operasi Fungsi Kedua (2nd F)

1 Tekan tombol Start/Stop. Unit akan mengeluarkan bunyi 'bip'. 2 Bukalah pengendali-jauh dan tekan tombol Fungsi Kedua (2nd F) untuk mengoperasikan fungsi yang tercetak biru pada bagian bawah tombol. (Periksalah indikasi dari fungsi kedua pada layar pengendali- jauh.) Tombol-tombol itu berfungsi sebagai pengatur waktu sbb.: 3 Fungsi kedua (2nd F) akan segera mati secara otomatis atau ketika tombol ditekan kembali. Uraian lebih terinci dapat dilihat pada hal. berikutnya.

Fitur-fitur Tambahan

Sleep Mode

1 Tekan tombol Sleep Mode Auto untuk mengatur waktu kapan unit akan mati secara otomatis.

2 Timer dapat diprogram dengan selang 1 jam dengan menekan tombol Sleep Mode Auto 1 hingga 7 kali. Sleep Mode tersedia untuk 1 hingga 7 waktu yang berbeda. Untuk mengubah jangka waktu dengan selang 1 jam, tekan tombol Sleep Mode dengan mengarahkan pengendali-jauh ke alat penyejuk.

Untuk membatalkan mode ini, tekan tombol Sleep Mode Auto beberapa kali sampai tanda bintang (☆) menghilang dari layar operasi.

Catatan: Sleep Mode akan bekerja pada kecepatan kipas yang rendah (pendinginan) atau kecepatan sedang (pompa panas saja) untuk operasi tenang.

3 Pastikan lampu LED Sleep Mode Auto menyala.

DALAM MODE PENDINGINAN ATAU MODE DEHUMIDIFIKASI SECARA SEHAT:

Suhu akan naik secara otomatis sebesar 1 selama 30 menit berikutnya dan sebesar 2 dalam waktu 1 jam demi kenyamanan tidur.

Mengatur Waktu

1 Waktu hanya dapat diatur setelah Anda menekan tombol Reset. Apabila Anda baru saja mengganti baterai, tombol Reset juga harus ditekan untuk menyesuaikan waktu. Tekan buton Start/Stop.

2 Tekan tombol 2nd F dan periksa apakah lampu 2nd F menyala.

3 Tekan tombol Pengaturan Waktu hingga muncul waktu yang dikehendaki.

4 Tekan tombol SET Timer.

Catatan: Jangan lupa cek indikator untuk A.M. dan P.M.

Start yang Tertunda / Stop yang Ditetapkan Sebelumnya

1 Pastikan waktu sudah diatur dengan benar melalui layar pengendali-jauh.

3 Tekan tombol ON/OFF Timer untuk mengatur Timer on atau off.

4 Tekan tombol Pengaturan Waktu hingga muncul waktu yang dikehendaki.

5 Untuk memilih waktu yang dikehe tekan tombol SET Timer sambil mengarahkan pengendali-jauh ke reseptor sinyal.

Untuk membatalkan pengaturan waktu:

Periksa apakah tombol 2nd F sudah off. Tekan tombol CANCEL Timer sambil mengarahkan pengendali-jauh ke reseptor sinyal. (Lampu timer pada alat penyejuk udara dan pada layar pengendali-jauh akan padam.)

CATATAN: Pilihlah satu dari empat macam operasi berikut ini.

saat unit sudah berjalan

Aliran udara atas/bawah (aliran vertikal) dapat diatur melalui pengendali-jauh.

□ Apabila Anda menekan tombol Bilah Gerak Bebas, arah aliran udara akan berubah secara otomatis sesuai dengan algoritma BEBAS untuk menyebarkan udara di dalam ruangan secara merata dan secara bersamaan membuat tubuh merasa nyaman seperti merasakan hembusan alami.
☐ Selalu gunakan pengendali-jauh untuk mengatur arah aliran udara. Menggerakkan bilah vertikal secara paksa dengan tangan akan dapat merusak unit penyejuk udara.
□ Ketika unit dalam keadaan off, bilah vertikal akan menutup ventilasi outlet udara dari sistem.

Pengendali Aliran Udara Horisontal (Opsional)

Aliran kiri/kanan (Aliran Horisontal) dapat diatur dengan pengendali-jauh. Tekan tombol Start/Stop untuk menyalakan unit. Buka tutup pengendali-jauh. Tekan tombol Start/Stop Arah Aliran, dan bilah akan bergerak ke kiri dan ke kanan. Tekan tombol itu sekali lagi untuk mengatur bilah horisontal pada arah aliran udara yang dikehendaki.

Mode Sirkulasi Udara

Mensirkulasi udara ruangan tanpa pendinginan atau pemanasan.

Bukalah penutup pengendali-jauh. Tekan tombol Sirkulasi Udara. Tutuplah pengendali-jauh. Sekarang setiap kali Anda menekan Selektor Kecepatan Kipas Indorr, kecepatan kipas akan bergeser dari rendah ke BEBAS dan balik ke rendah kembali.

□ Udara BEBAS menghemat konsumsi listrik dan mencegah pendinginan yang berlebihan. Kecepatan kipas otomatis akan berubah dari tinggi ke rendah dan sebaliknya, tergantung kepada suhu ambien.

Auto Clean

- Bukalah tutup pengendali-jauh. Tekan tombol Auto Clean. Tutuplah pengendali-jauh. Sekarang setiap kali Anda menekan tombol start/stop, unit penyejuk ruangan akan menjalankan fungsi pembersihan secara otomatis.

- Tingkat Pencahayaan Tampilan dapat diatur lewat pengendali-jauh. Tekan tombol start/stop untuk mengoperasikan unit. bukalah tutup pengendali-jauh, tekanombol 2ndF dan kemudian tekan tombol pencahayaan tampilan. Tampilan akan berubah menjadi gelap. Tekan tombol sekali lagi untuk mengatur tingkat pencahayaan tampilan.

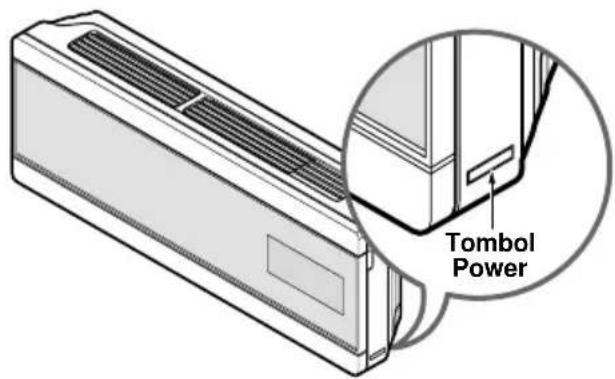

Operasi Dipaksakan

Prosedur operasi ini dipakai ketika pengendali-jauh tidak dapat digunakan.

Operasi akan mulai berjalan apabila tombol Power ditekan.

Apabila Anda ingin menghentikan operasi, tekan kembali tombol ini.

	Model Pendinginan	Model Pompa Panas
		Suhu Ruang ≥ 24r	21r≤ Suhu Ruang < 24r	Suhu Ruang < 21r
Mode Operasi	Pendinginan	ndinginan Dehumidifikasi	yang Seha Pemanasan
Kecep. Kipas Indoor	Tinggi Tinggi Tinggi	Tinggi
Suhu yang Ditetapkan	22'22 23	r	24 r	r

Operasi Ujicoba

Selama OPERASI UJICOBA, unit dioperasikan pada mode pendinginan pada kecepatan kipas tinggi, tanpa memandang suhu ruangan, dan kemudian di-reset setelah 18 menit.

Selama operasi ujicoba, apabila sinyal pengendali-jauh diterima, unit akan bekerja sesuai dengan yang telah ditetapkan oleh pengendali-jauh. Apabila Anda ingin menggunakan operasi ini, bukalah tutup dari pengendali-jauh ke arah muka dan tekan tombol Power dan ditahan selama sekitar 3 detik. Apabila Anda ingin menghentikan operasi, tekan kembali tombol ini.

Restart Otomatis

Apabila listrik mengalir kembali setelah terjadi kegagalan daya, Operasi Restart Otomatis merupakan fungsi untuk menjalankan prosedur secara otomatis ke kondisi operasi sebelumnya.

Jadi tidak perlu lagi mengaktifkan fungsi ini dengan menekan tombol mana pun.

Pada awalnya, kipas akan bekerja pada kecepatan rendah dan kompresor mulai bekerja 2.5\~3 menit kemudian. Begitu kompresor bekerja, kecepatan kipas akan kembali ke mode pengaturan

Informasi Penting

Kecepatan kipas dan kapasitas pendinginan.

Kapasitas pendinginan yang ditunjukkan pada spesifikasi adalah nilai ketika kecepatan kipas diatur ke cepat, dan kapasitas ini akan lebih kecil pada kecepatan rendah atau sedang.

Kecepatan kipas yang tinggi direkomendasikan apabila Anda ingin segera mendinginkan ruangan.

Kecep. tinggi

Merawat dan memelihara alat penyejuk ruangan

PERHATIAN: Sebelum melakukan pemeliharaan apa pun, matikan dahulu sumber listrik untuk sistem.

Unit Indoor

1 Bukalah bagian atas dari penutup Panel Depan

Panel depan

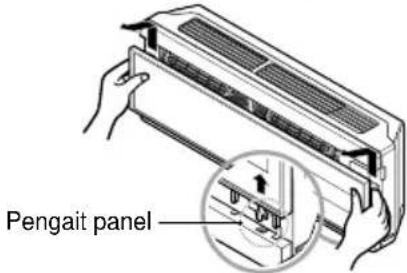

2 Tariklah ke atas panel depan itu. Pengait dari panel akan terlepas.

Pengait panel

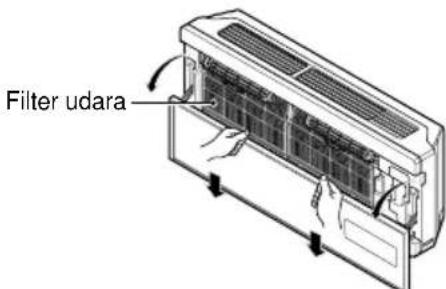

3 Turunkan panel dan keluarkan filter udara.

Filter udara

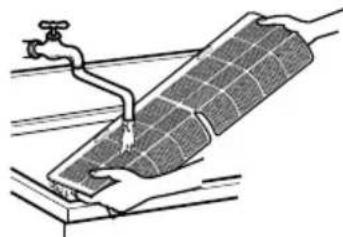

4 Bersihkan dengan sikat lunak dan penghisap debu. Jika kotorannya keras, gunakan air.

Jangan sentuh Filter PLASMA pada 10 detik pertama sejak pembukaan gril dalam, karena mungkin masih menyetrum.

□ Jangan pernah gunakan apa pun dari yang berikut ini:

• Air yang panasnya lebih dari 40 ° Dapat menyebabkan deformasi dan/atau kelunturan.
• Bahan-bahan mudah menguap Dapat merusak permukaan unit penyejuk udara.

Acetone Carsten Qgolin®

1. Tarik bagian bawah gril. Setelah sedikit meng-angkat tab filter, tariklah filter keluar pelan-pelan.
2. Bersihkan filter dengan vakum atau air sabun hangat.

- Apabila kotorannya sangat banyak, bersih-kan dengan cairan deterjen yang hangat.

- Apabila digunakan air panas (di atas 40 r), air ini dapat menyebabkan deformasi unit.

1. Setelah dicuci, keringkan di tempat yang teduh.

2. Pasang kembali setelah kering.

3. Setelah mengangkat filter udara, tariklah filter PLASMA sedikit ke depan untuk mengambilnya.

4. Celupkan filter PLASMA ke dalam air bercampur deterjen netral, selama 20-30 menit.
5. Keringkan filter PLASMA di tempat yang teduh selama sehari penuh. (Khususnya, kelembaban harus hilang sempurna dari bagian ini.)
6. Hati-hati, jangan sampai ada kabel yang terputus.
7. Pasang kembali filter PLASMA ke tempatnya semula.

Membersihkan Filter Pemurnian

- Masa pemakaian yang direkomendasikan : Sekitar 3 bulan.

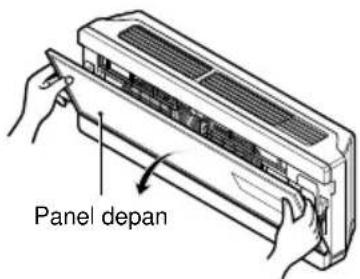

1 Bukalah bagian atas dari penutup panel depan.

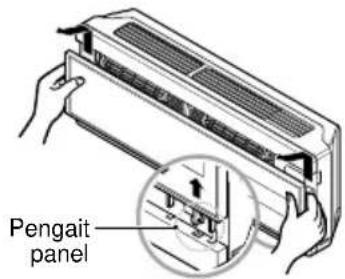

2 Tariklah ke atas panel depan itu. Pengait dari panel akan terlepas.

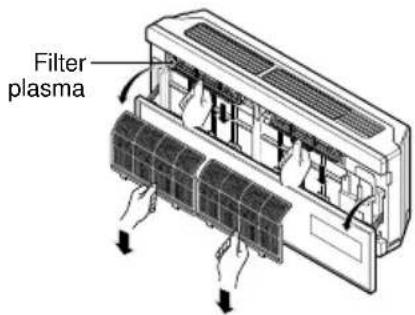

3 Turunkan filter udara dan keluarkan filter plasma.

Panel depan

Pengait panel

Filter plasma

4 Rendamlah filter plasma pada deterjen netral selama 1-2 jam dan angkatlah.

5 Pasanglah kembali filter plasma di tempat yang teduh dan kembalikan lagi filter udara ke tempatnya.

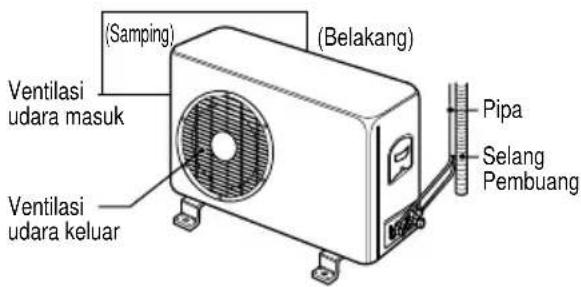

Koil penghantar panas dan panel ventilasi dari unit outdoor harus dicek secara berkala. Jika tersumbat oleh kotoran atau jelaga, koil dan panel ventilasi harus dibersihkan dengan uap secara profesional.

CATATAN:

Koil yang kotor atau tersumbat akan mengurangi efisiensi kerja sistem dan dapat menimbulkan biaya tinggi.

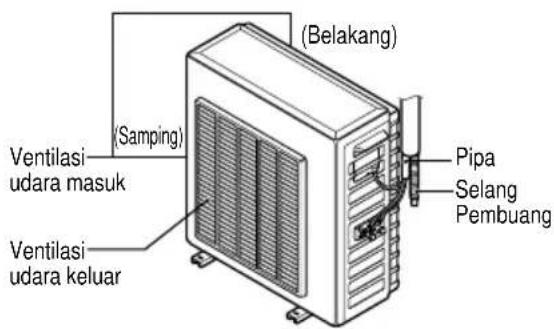

(Samping) (Belakang) Ventilasi udara masuk Ventilasi udara keluar Pipa Selang Pembuang

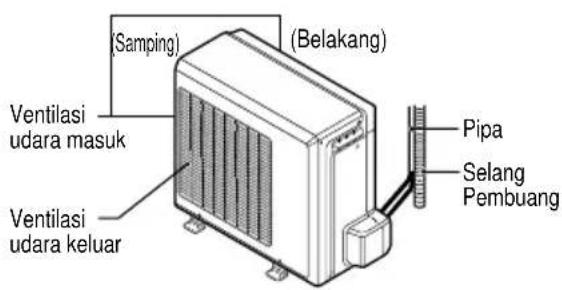

(Belakang) (Samping) Ventilasi udara masuk Ventilasi udara keluar Pipa Selang Pembuang

(Samping) (Belakang) Ventilasi udara masuk Ventilasi udara keluar Pipa Selang Pembuang

Apabila alat penyejuk udara akan tidak akan dipakai untuk jangka waktu yang lama.

Operasikan alat penyejuk udara pada Mode Sirkulasi Udara (Lihat hal. 15) untuk 2-3 jam.

- Ini akan mengeringkan mekanisme internal.

Matikan pemutus sirkuit, dan lepaskan kabel sumber listrik.

HATI-HATI

Kotoran yang terkumpul dapat menimbulkan kebakaran.

Keluarkan baterai dari pengendali-jauh.

Bersihkan filter udara dan pasang kembali ke unit indoor. (Lihat hal. 18 untuk membersihkan filter.)

Cek bahwa inlet dan outlet udara dari unit indoor/outdoor tidak tersumbat.

Tips Pengoperasian

Jangan terlalu mendinginkan ruangan.

Ini tidak baik bagi kesehatan dan memboroskan listrik.

Jangan biarkan pintu dan jendela membuka terlalu lebar agar udara di dalam ruangan tetap dingin.

Tirai dan kerai harus tetap tertutup rapat.

Jangan biarkan sinar matahari memasuki ruangan ketika unit penyejuk ruangan sedang bekerja.

Bersihkan filter udara secara berkala.

Penyumbatan filter udara dapat menghambat aliran udara dan me-nurunkan pengaruh pendinginan dan

Suhu ruangan dijaga agar tetap seragam.

Sesuaikan arah aliran udara vertikal dan horisontal agar terjadi keseragaman suhu ruangan.

Ganti dan segarkan udara ruangan sekali waktu.

Karena jendela selalu tertutup, ada baiknya sekarang mereka dibuka agar dapat menyegarkan

Tips Pemecahan Masalah! Hemat waktu dan uang!

Cek dahulu beberapa hal berikut ini sebelum meminta reparasi atau servis.... Apabila memang terdapat hal yang tidak beres, silakan hubungi penjual atau pusat servis.

Kasus Penjelasan Lihat halaman
Alat penyejuk ruangan tidak bekerja sama sekali.	· Apakah Anda keliru mengoperasikan timer?	14
	· Sekering mungkin putus atau pemutus sirkuittelah anjlok?	-
Di ruangan tercium berbau yang aneh.	· Dicek apakah mungkin bau ini dari dinding, karpet, perabot, atau baju di dalam ruangan.	-
Nampaknya kondensasinya bocor dari alat penyejuk udara.	· Kondensasi terjadi ketika aliran udara dari alat penyejuk udara mendinginkan udara ruangan.	-
Alat penyejuk udara tidak bekerja selama 3 menit sejak di-restart.	· Ini merupakan pelindung bagi mekanisme. · Tunggu sekitar 3 menit dan unit akan mulai bekerja.	-
Tidak mendinginkan atau memanaskan secara efektif.	· Apakah filter udara kotor? Lihat cara-cara membersihkan filter udara.	18
	· Mungkinkah suhu telah ditetapkan secara tidak benar?	7, 10
	· Apakah inlet atau outlet ventilasi udara tersumbat?	-
Alat penyejuk udara mengeluarkan suara berisik.	· Untuk suara yang mirip suara air mengalir. - Ini adalah suara dari freon yang mengalir di dalam unit alat penyejuk udara. · Untuk suara yang mirip dengan keluarnya udara yang mampat/terkompresi ke atmosfer. - Ini adalah suara dari air dehumidifikasi yang diproses di dalam unit alat penyejuk udara.	-
Layar pengendali-jauh redup, atau kosong sama sekali.	· Apakah daya baterai sudah habis? · Apakah baterai telah dipasang terbalik kutub-kutub (+) dan (-) nya?	4
Terdengar suara letusan.	· Suara ini ditimbulkan oleh mengembang/menyusutnya panel depan dll. karena ada perubahan suhu.	-

Memo

LG
