PANDUAN PENGGUNA L1530SBNT LG

Pastikan Anda telah membaca Peringatan Penting sebelum menggunakan produk ini. Simpan Petunjuk Pengguna (CD) di tempat yang mudah dijangkau untuk referensi di masa depan.

Baca label yang tertera pada sampul belakang dan beritahukan informasi ini ke dealer Anda saat Anda membutuhkan layanan.

Unit ini telah direkayasa dan diciptakan untuk memastikan keamanan pribadi Anda, namun penggunaan yang tidak benar dapat menyebabkan terjadinya sengatan listrik atau bahaya kebakaran.

Untuk memastikan pengoperasian yang benar atas semua perlindungan yang ada dalam monitor ini, perhatikan peraturan dasar berikut mengenai pemasangan, penggunaan dan perbaikannya.

Mengenai Keselamatan

Gunakan hanya kabel listrik yang disediakan bersama unit ini. Bila Anda menggunakan kabel listrik lain, pastikan bahwa kabel tersebut mempunyai sertifikat standar nasional yang berlaku, bila bukan disediakan oleh pemasok. Bila kabel listrik rusak, harap hubungi produsen atau penyedia layanan perbaikan resmi terdekat untuk mendapatkan penggantinya.

Kabel listrik digunakan sebagai perangkat pemutus utama. Pastikan bahwa lubang soket mudah dijangkau setelah pemasangan.

Operasikan monitor hanya dari sumber listrik yang disebutkan dalam spesifikasi buku petunjuk ini atau tertulis pada monitor. Bila Anda tidak yakin jenis sumber listrik yang Anda miliki di rumah, konsultasikan dengan dealer Anda.

Lubang AC dan kabel perpanjangan yang kelebihan beban sangatlah berbahaya. Demikian juga kabel listrik yang terkelupas dan steker yang rusak. Hal ini dapat mengakibatkan sengatan listrik atau bahaya kebakaran. Hubungi teknisi layanan Anda untuk mendapatkan penggantinya.

Jangan Membuka Monitor.

• Tidak ada bagian di dalamnya yang dapat diperbaiki pengguna.
  ■ Ada Voltase Tinggi yang Berbahaya di dalamnya, walaupun monitor telah DIMATIKAN.
  ■ Hubungi dealer Anda bila monitor tidak berfungsi dengan benar.

Untuk Menghindari Cedera:

■ Jangan tempatkan monitor pada rak miring, kecuali telah dikunci dengan benar.
■ Gunakan hanya penyangga yang direkomendasikan oleh produsen.
■ Jangan mencoba mendorong penyangga pendorong kecil melewati ambang pintu atau karpet tebal.

Untuk Mencegah Kebakaran atau Bahaya:

• Selalu MATIKAN monitor bila Anda meninggalkan ruangan dalam waktu yang lama. Jangan pernah MENYALAKAN monitor saat meninggalkan rumah.
  ■ Cegah anak-anak menjatuhkan atau mendorong benda ke dalam pintu kabinet monitor. Beberapa bagian internal dapat menyalurkan voltase yang berbahaya.
  ■ Jangan menambahkan aksesori yang tidak didesain untuk monitor ini.
• Selama badai petir atau saat monitor tidak dijagai untuk waktu yang lama, putuskan sambungan dari lubang steker.

Pemasangan

Jangan biarkan benda apapun menindih atau menggilas kabel listrik dan jangan tempatkan monitor dimana kabel listrik bisa rusak.

Jangan gunakan monitor ini di dekat air seperti bak mandi, tempat air, tempat cuci piring, tempat cuci baju, ruang bawah tanah yang becek atau di dekat kolam renang.

Monitor memiliki lubang ventilasi dalam kabinet untuk pelepasan panas yang dihasilkan selama operasi. Bila lubang ini tertutup, panas yang dihasilkan dapat menyebabkan kegagalan yang dapat menyebabkan bahaya kebakaran. Oleh karena itu, JANGAN PERNAH:

■ Menutup lubang ventilasi bagian bawah dengan menempatkan monitor pada tempat tidur, sofa, karpet dan lainnya.
■ Menempatkan monitor dalam tempat tertutup kecuali bila ada ventilasi yang mencukupi.
■ Menutup lubang dengan kain atau bahan lain.
■ Menempatkan monitor di dekat atau di atas radiator atau sumber panas.

Jangan menggosok atau memukul Active Matrix LCD dengan benda keras, karena hal ini dapat menggores, menodai atau merusak Active Matrix LCD secara permanen.

Jangan menekan layar LCD dengan jari terlalu lama, karena hal ini dapat menyebabkan terjadinya bayangan gambar.

Sebagian cacat titik bisa tampak sebagai titik Merah, Hijau atau Biru pada layar. Namun hal ini tidak memiliki pengaruh atau efek atas kinerja tampilan.

Bila mungkin, gunakan resolusi yang direkomendasikan untuk mendapatkan kualitas gambar terbaik untuk tampilan LCD Anda. Bila digunakan dalam suatu mode tanpa resolusi yang direkomendasikan, perbesaran atau pergerakan gambar mungkin muncul pada layar. Namun hal ini merupakan karakteristik panel LCD beresolusi tetap.

Pembersihan

■ Cabut sambungan monitor sebelum membersihkan bagian depan layar monitor.
■ Gunakan kain lembab (tidak basah). Jangan gunakan aerosol secara langsung pada layar monitor karena penyemprotan yang berlebihan dapat menyebabkan sengatan listrik.

Pembungkusan Kembali

■ Jangan buang karton dan bahan pembungkus. Ke duanya dapat digunakan sebagai tempat yang ideal untuk memindahkan unit. Saat mengirim unit ke lokasi lain, bungkus kembali dalam bahan pembungkus aslinya.

- Sebelum memasang monitor, pastikan bahwa aliran listrik ke monitor, sistem komputer dan perangkat terpasang lainnya telah dimatikan.

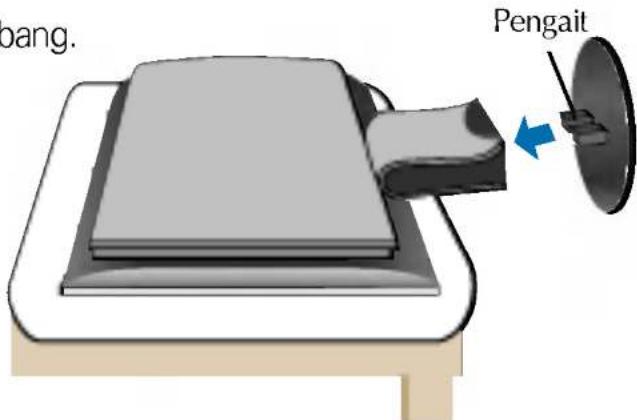

Menyambungkan ke penyangga

1. Tempatkan monitor dengan bagian depan menghadap ke bawah pada bantal atau kain lembut.
2. Luruskan pengait pada penyangga dengan lubang yang sesuai pada dasar monitor.
3. Masukkan pengait ke dalam lubang.

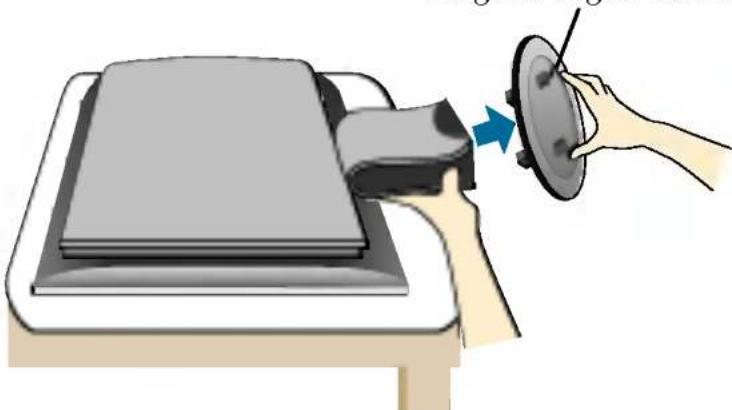

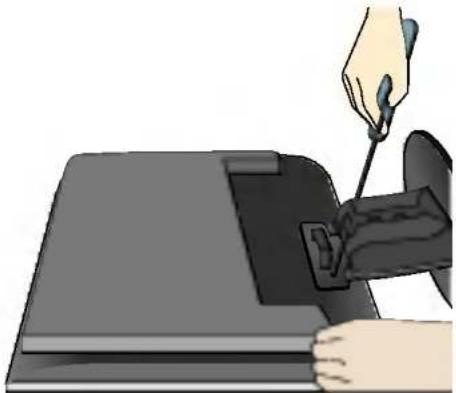

1. Tempatkan monitor dengan bagian depan menghadap ke bawah pada bantal atau kain lembut.
2. Untuk melepaskan dasar penyangga, pegang bagian bawah penyangga dengan satu tangan dan tarik pengunci dengan tangan yang lain, seperti ditunjukkan pada gambar.

Pengunci Bagian Bawah

■ Gambar ini menunjukkan model sambungan pada umumnya. Monitor Anda mungkin berbeda dengan model yang ditunjukkan pada gambar.
■ Setelah Anda menyambungkan penyangga, cobalah untuk tidak memutuskannya.
■ Jangan membawa produk secara terbalik, hanya dengan memegang penyangga. Produk bisa jatuh dan rusak atau melukai kaki Anda.
■ Untuk mencegah perlukaan, perhatikan jari anda supaya tidak terkena saat memindahkan pintu geser atau menempelkan / melepaskan pelindung berdiri.

Menggunakan Komputer

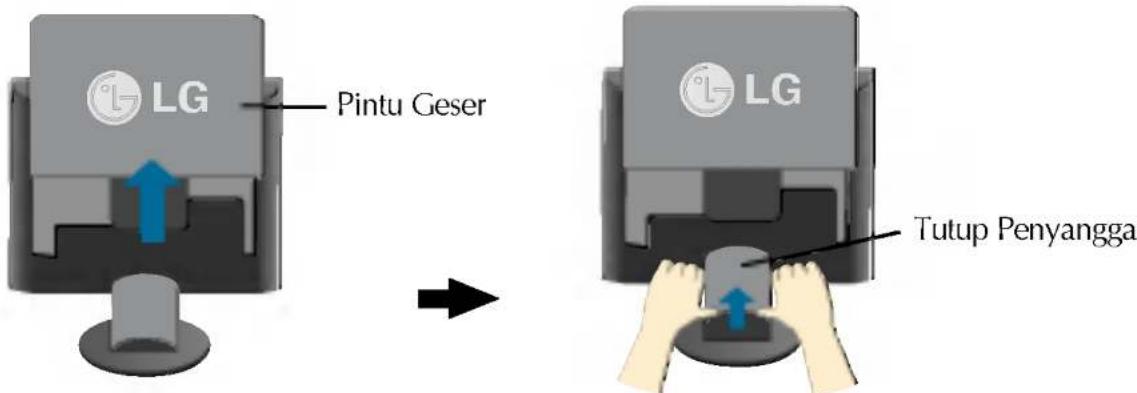

1. Buka Pintu Geser dan lepaskan Tutup Penyangga.

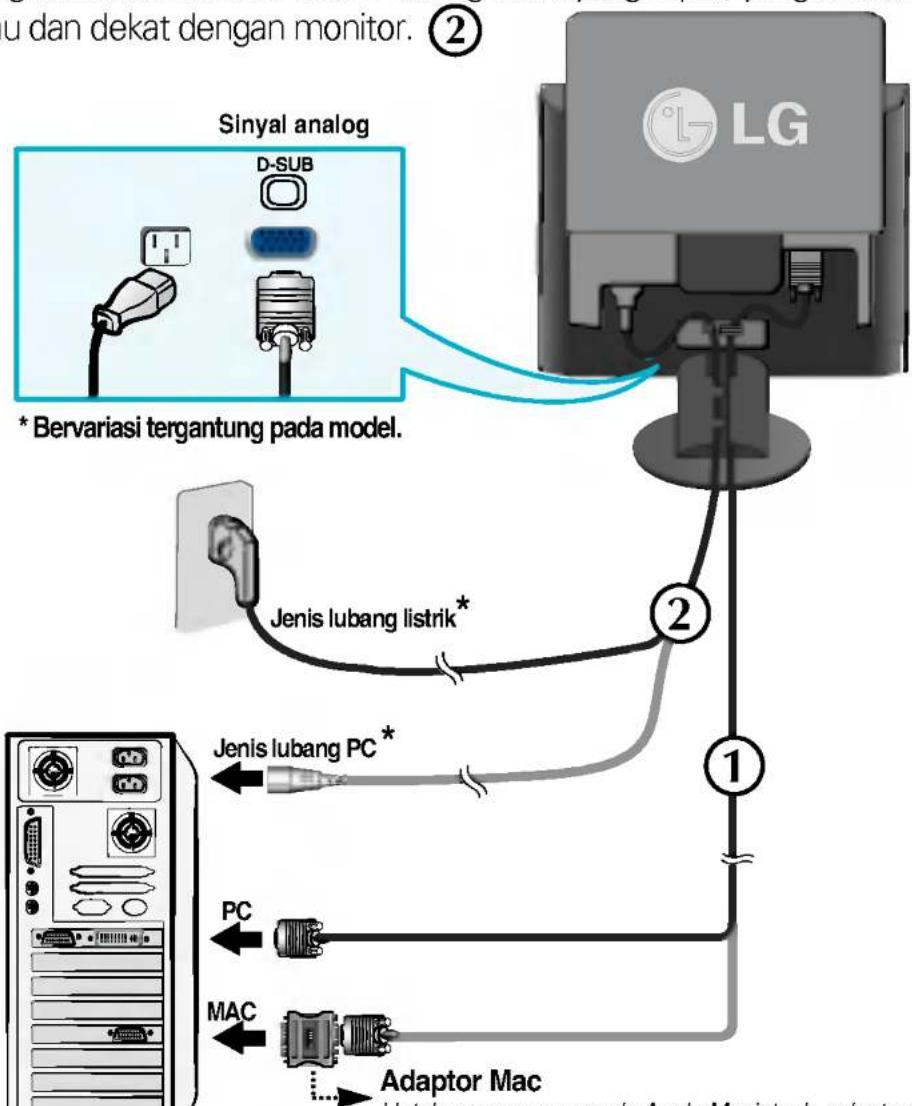

1. Sambungkan kabel sinyal. Bila telah masuk tepat, eratkan sekrup untuk mengamankan sambungan. ①
2. Sambungkan kabel listrik ke dalam lubang listrik yang tepat, yang mudah dijangkau dan dekat dengan monitor. ②

Adaptor Mac

Untuk penggunaan pada Apple Macintosh, adaptor steker terpisah dibutuhkan untuk mengubah konektor 15 pin high density (3 row) D-sub VGA pada kabel yang disediakan menjadi konektor 15 pin 2 row.

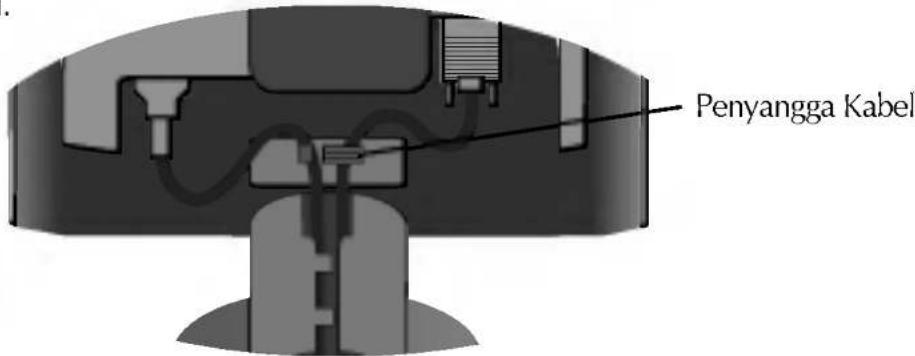

1. Sambungkan kabel seperti ditunjukkan pada gambar ke penyangga kabel agar tersusun rapi.

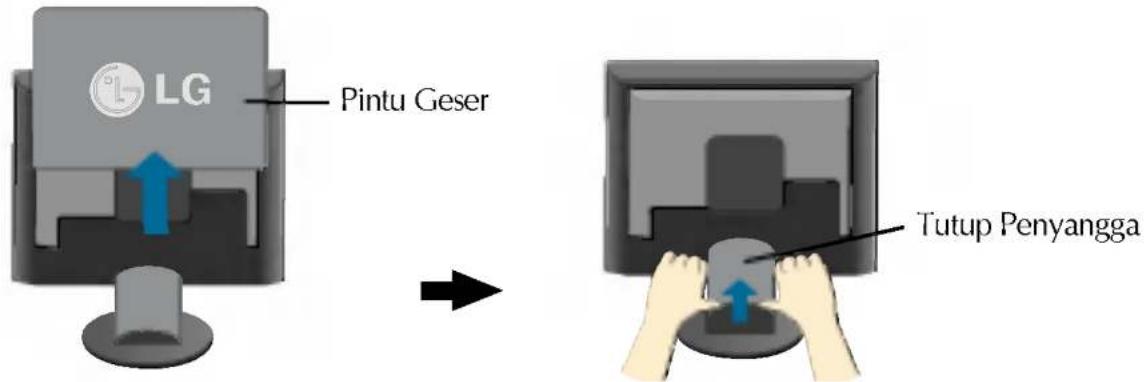

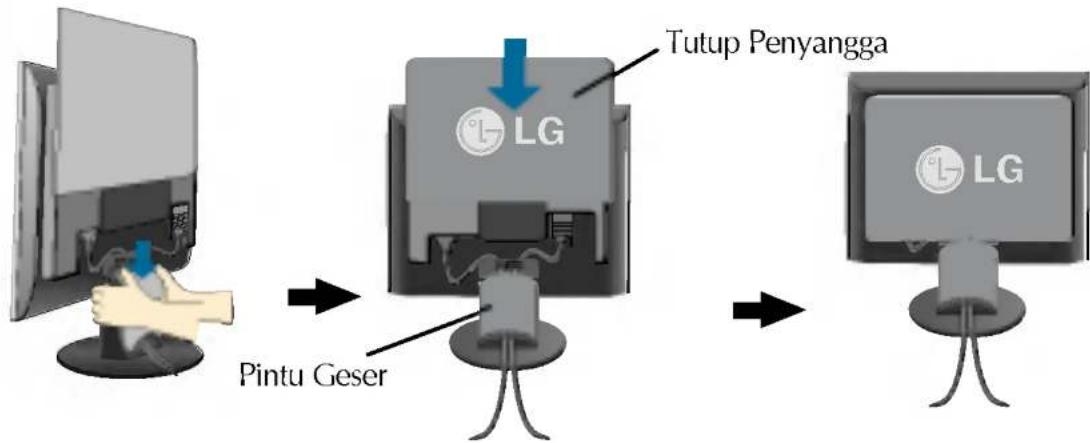

1. Sambungkan Tutup Penyangga, lalu tarik Tutup Geser ke bawah.

1. Tekan tombol ⏻ pada panel tombol depan untuk menyalakan. Saat monitor dinyalakan, 'Fungsi Pengaturan Gambar Otomatis' dijalankan secara otomatis.

Fungsi Pengaturan Gambar Otomatis'?: Fungsi ini memberikan pengaturan tampilan optimal bagi pengguna. Saat pengguna menghubungkan monitor untuk pertama kali, fungsi ini secara otomatis mengatur tampilan ke pengaturan optimal bagi sinyal input individual. Bila Anda ingin mengatur monitor saat digunakan atau ingin menjalankan kembali fungsi ini secara manual, tekan tombol "AUTO [OTOMATIS]" pada panel depan monitor. Bila tidak, Anda dapat menggunakan pilihan "Factory reset [Pengaturan ulang pabrik]" pada menu pengaturan OSD. Harap diperhatikan bahwa pilihan ini mengatur semua pilihan menu kecuali "Language [Bahasa]".

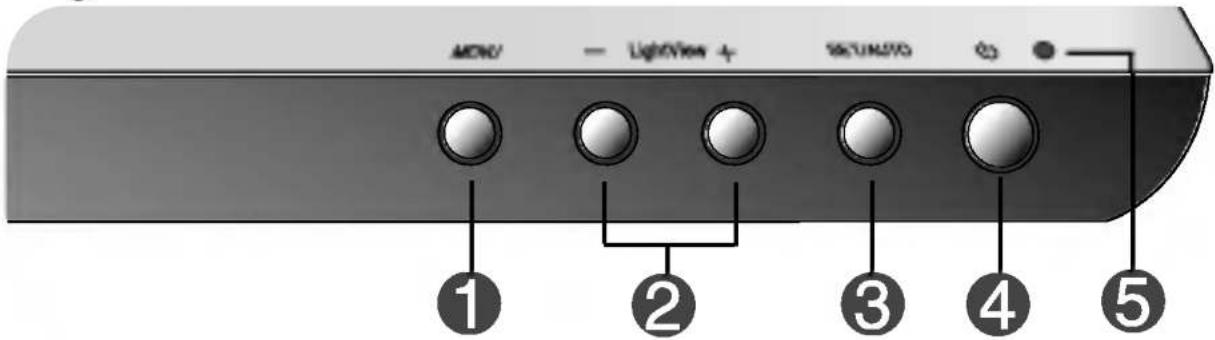

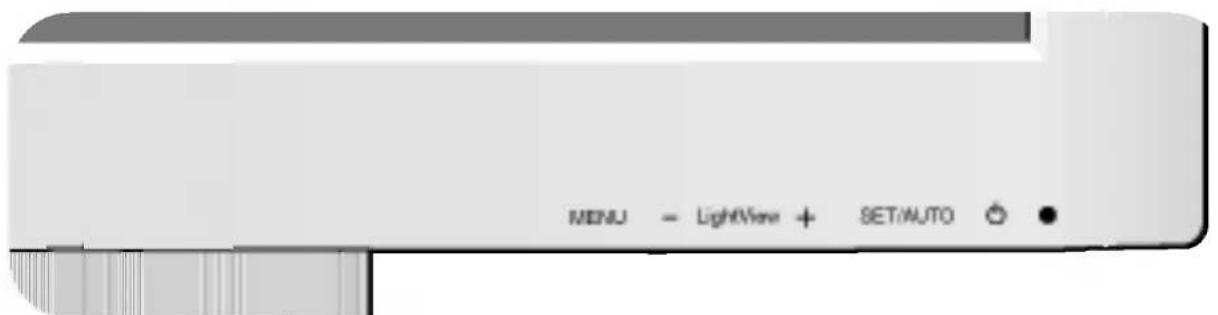

Panel Kendali Depan

Bagian Bawah

Kendali	Fungsi
1Tombol MENU	Gunakan tombol ini untuk masuk atau keluar dari tampilan layar.
	OSD LOCKED/UNLOCKED [OSD TERKUNCI/TERBUKA]Fungsi ini memampukan Anda mengunci pengaturan kendali berjalan, sehingga tidak dapat diubah secara tidak sengaja.Tekan dan tahan tombolMENU selama 5 detik. Pesan "OSD LOCKED" akan muncul.Anda dapat membuka kendaliOSD setiap saat dengan menekantombol MENU selama 5 detik. Pesan "OSD UNLOCKED" akan muncul.
2Tombol - +	Gunakan tombol ini untuk memilih atau mengatur fungsi pada On Screen Display [Tampilan Pada Layar].
	Tombol cepat LightViewUntuk mendapatkan informasi lebih lanjut, baca halaman A13
3 Tombol AUTO/SET	Gunakan tombol ini untuk memasuki suatu pilihan pada tampilan layar.
	PENGATURAN GAMBAR OTOMATISTSaat menyesuaikan pengaturan tampilan Anda, selalu tekan tombol SET/AUTO sebelum memasuki On Screen Display (OSD). Hal ini akan secara otomatis menyesuaikan gambar tampilan ke pengaturan ideal untuk ukuran resolusi layar yang sedang digunakan (mode tampilan).Mode tampilan terbaik adalah monitor 15 inchi: 1024x768monitor 17 inchi: 1280x1024PROCESSING AUTOIMAGE ADJUSTMENT
4Tombol Listrik	Gunakan tombol ini untuk menyalakan atau mematikan monitor.
5Indikator Listrik (DPMS)	Indikator ini menyala hijau saat monitor beroperasi dengan normal. Bila monitor berada dalam mode DPM (Hemat Energi), indikator warna berubah menjadi oranye.

Pengaturan Layar

Membuat penyesuaian pada ukuran gambar, posisi dan parameter pengoperasian monitor sangatlah cepat dan mudah dengan menggunakan sistem On Screen Display Control. Suatu contoh cepat dan mudah diberikan di bawah untuk memperkenalkan Anda dengan penggunaan kendali. Bagian berikut merupakan ringkasan penyesuaian dan pilihan yang tersedia, yang dapat Anda gunakan dengan menggunakan OSD.

CATATAN

■ Biarkan monitor stabil sekurangnya 30 menit sebelum melakukan penyesuaian gambar.

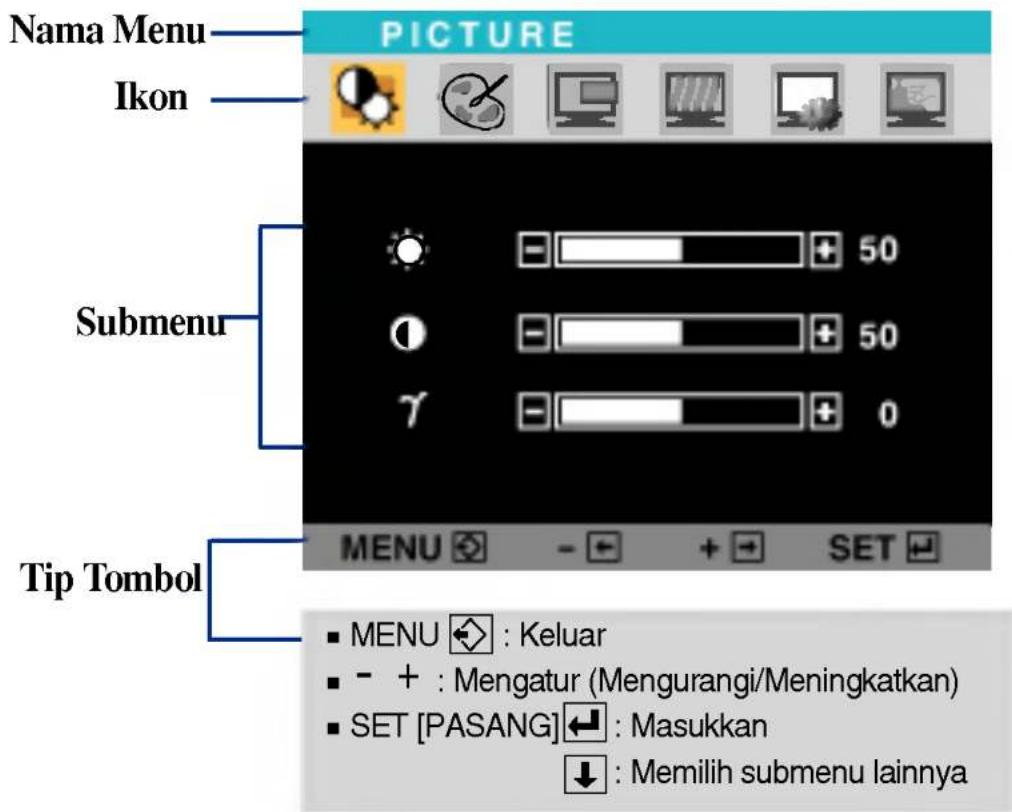

Untuk melakukan penyesuaian pada On Screen Display, ikuti langkah-langkah berikut:

MENU → - + → SET/AUTO → - + → MENU

1 Tekan Tombol MENU, maka menu utama OSD akan muncul.
2 Untuk mengakses kendali, gunakan Tombol - atau + . Saat suatu ikon yang Anda inginkan menjadi terang, tekan Tombol SET/AUTO.
3 Gunakan Tombol- / + untuk mengatur gambar ke tingkat yang diinginkan. Gunakan Tombol SET/AUTO untuk memilih pilihan submenu lainnya.
4 Tekan Tombol MENU satu kali untuk kembali ke menu utama untuk memilih fungsi lain. Tekan Tombol MENU dua kali untuk keluar dari OSD.

Penyimpanan otomatis

Dengan membuka OSD, setelah Anda membuat pengaturan, monitor secara otomatis menyimpan setiap pengaturan yang Anda lakukan, walaupun Anda keluar dari menu atau membuka menu lainnya. Bila Anda membuat pengaturan, lalu menunggu OSD hilang, pengaturan tersebut juga akan disimpan.

Tabel berikut mengindikasikan semua menu kendali, penyesuaian dan pengaturan On Screen Display.

Menu utama	Submenu		Deskripsi
PICTURE (GAMBAR)	BRIGHTNESS(TERANG)	●	Untuk mengatur terang, kontras dan gamma layar.
	CONTRAST(KONTRAS)	●
	GAMMA	●
COLOR (WARNA)	PRESET	●	Untuk menyesuaikan warna layar
	RED	●
	GREEN	●
	BLUE	●
POSITION (POSISI)	H POSITION(POSISI H)	●	Untuk menyesuaikan posisi layar
	V POSITION(POSISI V)	●
TRACKING	CLOCK(JAM)	●	Untuk meningkatkan kejemihan dan stabilitas layar
	PHASE(FASE)	●
FACTORY RESET	FACTORY RESET	●	Untuk memulihkan pengaturan default.
	WHITE BALANCE	●
SETUP (PENGATURAN)	LANGUAGE	●	Untuk menyesuaikan status layar dengan lingkungan pengoperasian pengguna
	OSD H POSITION	●
	OSD V POSITION	●
LIGHTVIEW	DAY TEXT/MOVIE/PHOTO	●	Unuk memilih atau mengatur pengaturan gambar yang diinginkan.
	NIGHT TEXT/MOVIE/PHOTO	●
	USER 1/2	●
	NORMAL	●
: Dapat disesuaikan

CATATAN

■ Urutan ikon mungkin berbeda, tergantung pada model (H9\~H13).
■ Bila Anda memasang menu LIGHTVIEW, menu PICTURE [GAMBAR] dan COLOR [WARNA] tidak akan dapat digunakan dan tidak dapat diubah. Namun, bila menu NORMAL (pengaturan default) dipilih, menu PICTURE [GAMBAR] dan COLOR [WARNA] dapat diatur.

Pilihan dan Penyesuaian On Screen Display (OSD)

Anda telah mengetahui prosedur memilih dan menyesuaikan dengan menggunakan sistem OSD. Di bawah ini merupakan daftar ikon, nama ikon dan deskripsi ikon yang ada pada Menu.

Tekan Tombol MENU, maka menu utama OSD akan muncul.

CATATAN

■ OSD (On Screen Display) menu bahasa pada monitor bias berbeda dari buku petunjuk.

Pilihan dan Penyesuaian On Screen Display (OSD)

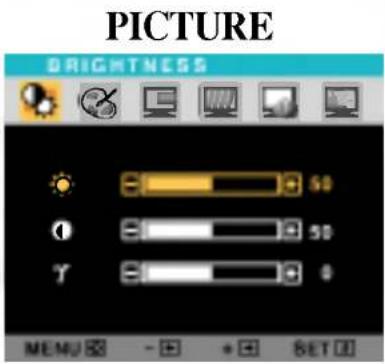

Menu utama	Submenu	Deskripsi
	BRIGHTNESS (TERANG)	Untuk menyesuaikan terang layar.
	CONTRAST (KONTRAS)	Untuk menyesuaikan kontras layar.
	GAMMA	Atur sendiri nilai gamma Anda.-50/0/50 Pada monitor, nilai gamma tinggi menampilkan gambar bersemu putih dan nilai gamma rendah menampilkan gambar sangat kontras.
■ MENU : Keluar■ - : Kurangi■ + : Tingkatkan■ SET : Memilih submenu lainnya

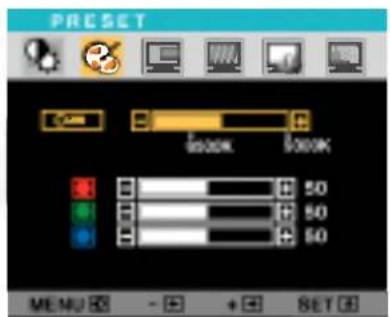

COLOR

■ MENU : Keluar
■ - : Kurangi
■ + : Tingkatkan
■ SET : Memilih submenu lainnya

PRESET

RED
GREEN
BLUE

Memilih warna layar.

Mengatur tingkat warna merah Anda sendiri.

Mengatur tingkat warna hijau Anda sendiri.

Mengatur tingkat warna biru Anda sendiri.

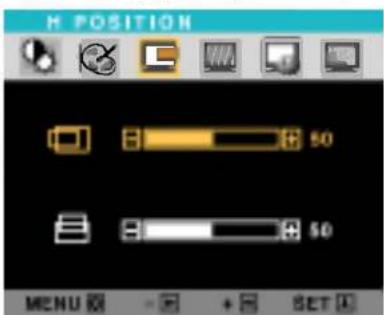

POSITION

■ MENU : Keluar
■ - : Kurangi
■ + : Tingkatkan
■ SET : Memilih submenu lainnya

H POSITION

(POSISI HORIZONTAL)

V POSITION

(POSISI VERTIKAL)

Untuk memindahkan gambar ke atas dan ke bawah.

Untuk memindahkan gambar ke atas dan ke bawah.

Menu utama	Submenu	Deskripsi
TRACKING
	CLOCK(JAM)	Untuk meminimalkan batang atau garis vertikal yang tampak pada latar belakang layar. Ukuran layar horisontal juga akan berubah.
	PHASE(FASE)	Untuk menyesuaikan fokus tampilan.Memampukan Anda menghilangkan gangguan horisontal dan membersihkan atau mempertajam gambar karakter.
■ MENU : Keluar■ - : Kurangi■ + : Tingkatkan■ SET : Memilih submenu lainnya
FACTORY RESET	FACTORYRESET	Memulihkan pengaturan default pabrik kecuali "LANGUAGE".Bila Anda ingin mengatur ulang monitor, pilih YES, lalu tekan tombol – atau + untuk melakukannya.
	WHITEBALANCE	Bila output video card berbeda dengan spesifikasi yang disyaratkan, tingkat warna bisa menurun kualitasnya karena distorsi sinyal video. Dengan menggunakan fungsi ini, tingkat sinyal dipasang agar sesuai dengan tingkat output standar video card untuk memberikan gambar yang optimal.Aktifkan fungsi ini bila ada warna hitam dan putih pada layar.
■ MENU : Keluar■ - : Mengatur■ + : Mengatur■ SET: Memilih submenu lainnya		Contoh
Bila hal ini tidak memperbaiki gambar layar, pulihkan pengaturan default pabrik. Bila perlu, lakukan kembali fungsi white balance.Fungsi ini akan dijalankan hanya bila sinyal input adalah sinyal analog. Bila Anda ingin melakukan pengaturan, pilih YES, lalu tekan tombol – atau + untuk melakukannya.

LANGUAGE	Untuk memilih bahasa dimana nama kendali ditampilkan.
OSD	Untuk mengatur posisi horisontal jendela
H POSITION	OSD pada layar.
OSD	Untuk mengatur posisi vertikal jendela
V POSITION	OSD pada layar.

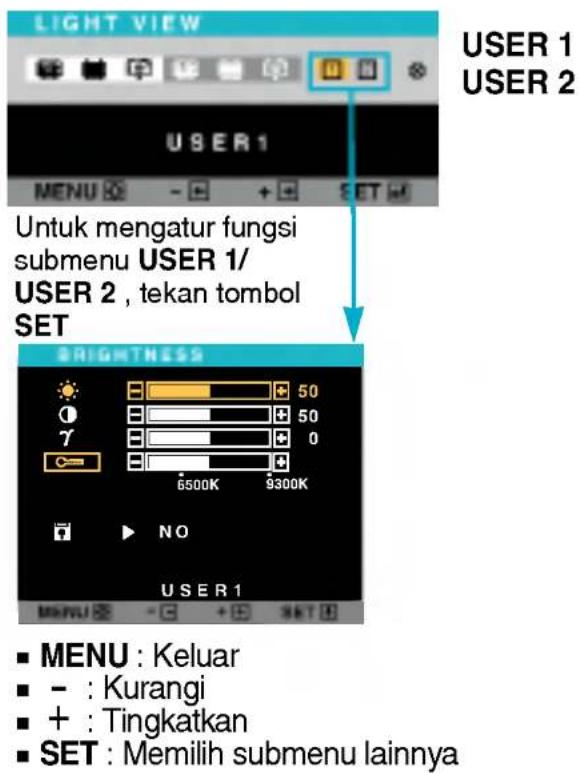

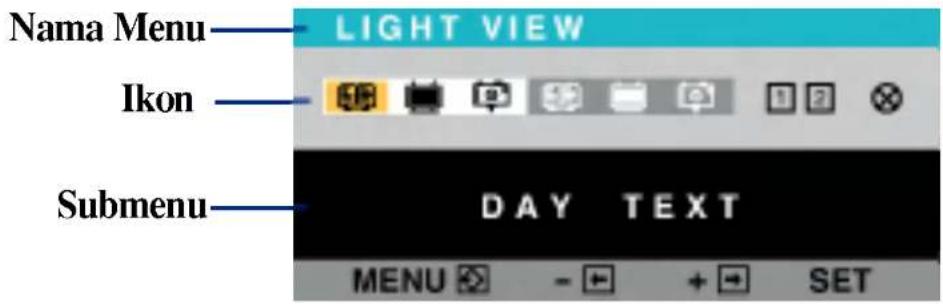

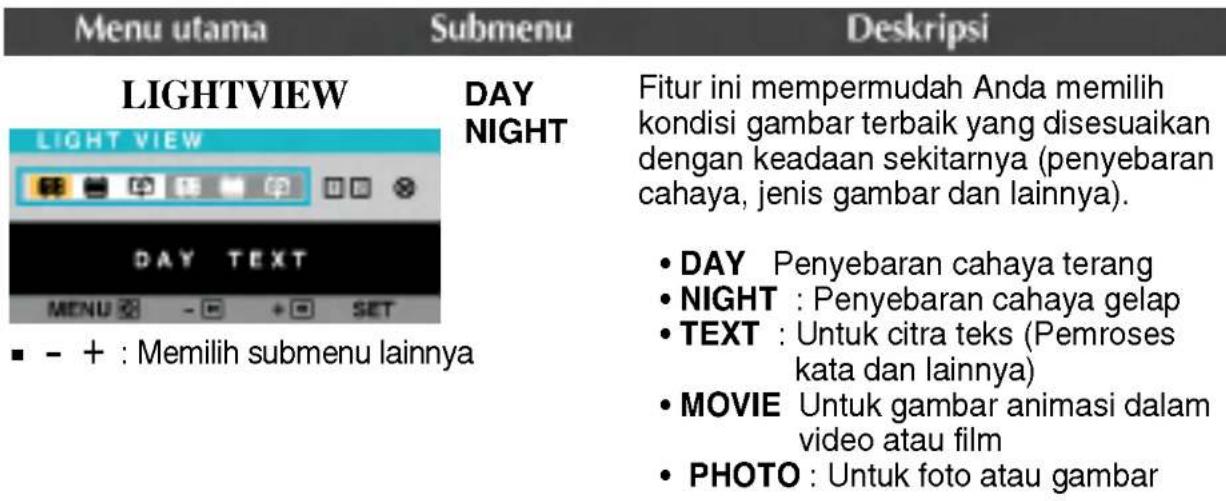

Tekan Tombol LIGHTVIEW (- / + ), maka menu utama OSD akan muncul.

Pengguna dapat memasang tingkat BRIGHTNESS, CONTRAST, GAMMA, dan PRESET serta menyimpannya untuk digunakan kemudian.

Pilih submenu dengan menggunakan tombol SET dan simpan nilai YES dengan menggunakan tombol - /+.

NORMAL

Hal ini dilakukan di bawah kondisi pengoperasian normal.

Periksa hal-hal berikut sebelum menghubungi layanan.

Tidak ada gambar yang muncul

● Apakah kabel listrik monitor telah disambungkan?● Apakah indikator listrik menyala?● Apakah listrik menyala dan indikator listrik berwarna hijau?● Apakah indikator listrik berwarna oranye?● Apakah Anda melihat pesan "OUT OF RANGE" pada layar?● Apakah Anda melihat pesan "CHECK SIGNAL CABLE" pada layar?

· Periksa dan lihat apakah kabel listrik telah tersambung dengan benar ke lubang listrik.· Tekan tombol Listrik.· Sesuaikan terang dan kontras.· Bila monitor berada dalam mode hemat energi, coba gerakkan mouse atau tekan tombol apa saja pada keyboard untuk menyalakan layar.· Pastikan listrik menyala.· Coba nyalakan PC.· Pesan ini muncul bila sinyal dari PC (video card) di luar jangkauan frekuensi horisontal atau vertikal monitor. Lihat bagian 'Spesifikasi' dalam buku petunjuk ini dan konfigurasikan monitor Anda kembali.· Pesan ini muncul bila kabel sinyal antara PC dan monitor Anda tidak tersambung. Periksa kabel sinyal dan coba kembali.

Apakah Anda melihat pesan "OSD LOCKED" pada layar?
● Apakah Anda melihat "OSD LOCKED" saat Anda menekan tombol MENU?	• Anda dapat menyimpan pengaturan kendali berjalan, sehingga tidak dapat diubah secara tidak sengaja. Anda dapat membuka kendali OSD setiap saat dengan menekantombolMENU selama 5 detik. Pesan "OSD UNLOCKED" akan muncul.
Gambar tampilan salah
● Posisi Tampilan salah.	Tekan tombol SET/AUTO untuk menyesuaikan secara otomatis gambar tampilan Anda ke pengaturan yang ideal.Bila hasilnya tidak memuaskan, sesuaikan posisi gambar dengan menggunakan ikon posisi H dan posisi V pada tampilan layar.Periksa Control Panel --> Display --> Settings dan lihat apakah frekuensi atau resolusinya berubah. Bila ya, sesuaikan kembali video card ke resolusi yang direkomendasikan.
● Pada latar belakang layar, tampak batang atau garis vertikal.	Tekan tombol SET/AUTO untuk menyesuaikan secara otomatis gambar tampilan Anda ke pengaturan yang ideal.Bila hasilnya tidak memuaskan, sesuaikan posisi gambar dengan menggunakan ikon CLOCK pada tampilan layar.
● Setiap gangguan horisontal yang muncul pada gambar atau karakter tidak ditunjukkan secara jelas.	Tekan tombol SET/AUTO untuk menyesuaikan secara otomatis gambar tampilan Anda ke pengaturan yang ideal.Bila hasilnya tidak memuaskan, sesuaikan posisi gambar dengan menggunakan ikon PHASE pada tampilan layar.Periksa Control Panel --> Display --> Settings dan sesuaikan tampilan ke resolusi yang direkomendasikan atau sesuaikan gambar tampilan ke pengaturan yang ideal. Pasang pengaturan warna ke lebih tinggi dari 24 bit (warna asli).
● Warna layar mono atau abnormal.	Periksa apakah kabel sinyal tersambung dengan benar dan gunakan obeng untuk mengencangkannya bila perlu.Pastikan video card dimasukkan dengan benar ke lubangnya.Pasang pengaturan warna ke lebih tinggi dari 24 bit (warna asli) pada Control Panel - Settings.
● Layar berkedip.	Periksa apakah layar diatur ke mode interlace dan bila ya, ubah ke resolusi yang direkomendasikan.Pastikan voltase listrik cukup tinggi. Voltase harus lebih tinggi daripada AC100-240V 50/60Hz.
Apakah Anda telah memasang monitor driver?
● Apakah Anda telah memasang monitor driver?	• Pastikan untuk memasang monitor driver dari CD (atau disket) monitor driver yang dilampirkan bersama monitor Anda. Atau Anda juga dapat melakukan download atas driver dari web site kami:http://www.lge.com.
● Apakah Anda melihat pesan "Unrecognized monitor, Plug&Play (VESA DDC) monitor found"?	• Pastikan untuk memeriksa apakah video card mendukung fungsi Plug&Play.

Menu PICTURE dan COLOR tidak dapat diaktifkan dari menu OSD.
● Apakah Anda tidak dapat membuka menu PICTURE atau COLOR dari menu OSD?	• Pastikan pengaturan NORMAL dipilih untuk LIGHTVIEW. Bila LIGHTVIEW dipasang ke DAY TEXT/MOVIE/PHOTO, NIGHT TEXT/MOVIE/PHOTO atau USER1/USER2, menu PICTURE dan COLOR [WARNA] tidak akan berfungsi. Untuk melakukan pengaturan, pasang LIGHTVIEW ke NORMAL.
Monitor	15 inci (38,1cm) LCD Panel Datar Matriks TFT AktifLapisan Anti Kilau15 inci bidang yang dapat dilihatPitch 0,3 mm piksel
Input Sync	Frekuensi Horisontal 30 - 63kHz (Otomatis)Frekuensi Vertikal 56 - 75Hz (Otomatis)
	Bentuk Input	TTL Terpisah, Positif/Negatif
Input Video	Input Sinyal	Konektor D-Sub 15 pin
	Bentuk Input	RGB Analog (0,7Vp-p/75ohm)
Resolusi	Maksimum	VESA 1024 x 768@75Hz
	Rekomendasi	VESA 1024 x 768@60Hz
Plug&Play	DDC 2B
Konsumsi Listrik	Normal : 25WStand-by/Suspend ≤ 1WDPMS Off ≤ 1W
Dimensi & Berat(dengan penyangga miring/putar)	Lebar 36,75 cm / 14,47 inciTinggi 36,67cm / 14,44 inciDalam 18,99 cm / 7,48 inci
	Netto 3,6 kg (7,94 pon)
Jangkauan Kemiringan	Kemiringan -5°~30°
Input Listrik	AC 100-240V~ 50/60Hz 0,6A
Kondisi Lingkungan	Kondisi PengopersianTemperatur 10°C sampai 35°CKelembaban 10 % sampai 80 % tanpa Kondensasi
	Kondisi PenyimpananTemperatur -20°C sampai 60°CKelembaban 5 % sampai 95 % tanpa Kondensasi
Penyangga Kemiringan	Bersatu( ), Terpisah ( O )
Kabel sinyal	Bersatu( ), Terpisah ( O )
Kabel listrik	Jenis lubang listrik atau jenis lubang PC

CATATAN

■ Informasi dalam dokumen ini dapat berubah tanpa pemberitahuan.

Monitor	17 inci (43,2cm) LCD Panel Datar Matriks TFT AktifLapisan Anti Kilau17 inci bidang yang dapat dilihatPitch 0,26 mm piksel
Input Sync	Frekuensi Horisontal 30 - 83kHz (Otomatis)Frekuensi Vertikal 56 - 75Hz (Otomatis)
	Bentuk Input	TTL Terpisah, Positif/NegatifTTL Komposit, Positif/NegatifSOG (Sync On Green)
Input Video	Input Sinyal	Konektor D-Sub 15 pin
	Bentuk Input	RGB Analog (0,7Vp-p/75ohm)
Resolusi	Maksimum	VESA 1280 x 1024@75Hz
	Rekomendasi	VESA 1280 x 1024@60Hz
Plug&Play	DDC 2B
Konsumsi Listrik	Normal : 43WStand-by/Suspend ≤ 1WDPMS Off ≤ 1W
Dimensi & Berat(dengan penyangga miring/putar)	Lebar 39,80 cm / 15,67 inciTinggi 40,33cm / 15,88 inciDalam 22,00 cm / 8,66 inciNetto 4,90 kg (10,80pon)
Jangkauan Kemiringan	Kemiringan -5°~30°
Input Listrik	AC 100-240V~ 50/60Hz 1,0A
Kondisi Lingkungan	Kondisi PengopersianTemperatur 10°C sampai 35 °CKelembaban 10 % sampai 80 % tanpa Kondensasi
	Storage ConditionsTemperatur -20°C sampai 60 °CKelembaban 5 % sampai 95 % tanpa Kondensasi
Penyangga Kemiringan	Bersatu ( ), Terpisah ( O )
Kabel sinyal	Bersatu ( ), Terpisah( O )
Kabel listrik	Jenis lubang listrik atau jenis lubang PC

CATATAN

■ Informasi dalam dokumen ini dapat berubah tanpa pemberitahuan.

Mode Preset (Resolusi)

● Monitor 15 inchi

Mode Tampilan (Resolusi)			Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)
1	VGA	640 x 350	31,468	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	35,000	66,67
5	VESA	640 x 480	37,861	72,8
6	VESA	640 x 480	37,500	75
7	VESA	800 x 600	35,156	56,25
8	VESA	800 x 600	37,879	60
9	VESA	800 x 600	48,077	72
10	VESA	800 x 600	46,875	75
11	MAC	832 x 624	49,725	75
*12	VESA	1024 x 768	48,363	60
13	VESA	1024 x 768	56,476	70
14	VESA	1024 x 768	60,023	75

\*Saran

Berbeda dengan monitor CRT, yang membutuhkan tingkat refresh tinggi untuk meminimalkan kedipan, teknologi TFT memang bebas kedipan. Bila mungkin, konfigurasikan komputer Anda ke ukuran 1024 x 768 pada tingkat refresh vertikal 60Hz.

● Monitor 17 inchi

Mode Tampilan (Resolusi)			Frekuensi Horisontal (kHz)	Frekuensi Vertikal (Hz)
1	VGA	640 x 350	31,469	70
2	VGA	720 x 400	31,468	70
3	VGA	640 x 480	31,469	60
4	VESA	640 x 480	37,500	75
5	VESA	800 x 600	37,879	60
6	VESA	800 x 600	46,875	75
7	MAC	832 x 624	49,725	75
8	VESA	1024 x 768	48,363	60
9	VESA	1024 x 768	60,123	75
10	MAC	1152 x 870	68,681	75
11	VESA	1152 x 900	61,805	65
12	VESA	1280 x 1024	63,981	60
13	VESA	1280 x 1024	79,976	75

Indikator

Mode	Warna LED
Normal	Hijau
Stand-by/Suspend	Oranye
DPMS Off	Oranye

Monitor memenuhi spesifikasi kepatuhan pelindung penyanggaan interface VESA.

1. Lepaskan Pintu Geser dan Tutup Penyangga.

1. Tempatkan monitor pada kain lembut atau permukaan lembut lainnya dengan bagian depan menghadap ke bawah.
2. Pisahkan dasar penyangga dengan menggunakan obeng seperti pada gambar.

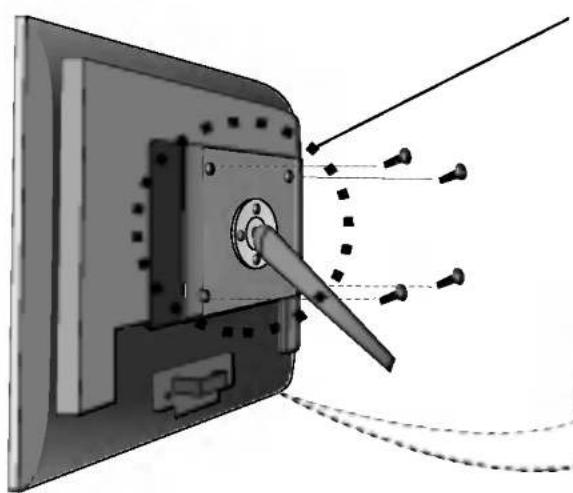

1. Pasang penyangga dinding standar VESA.

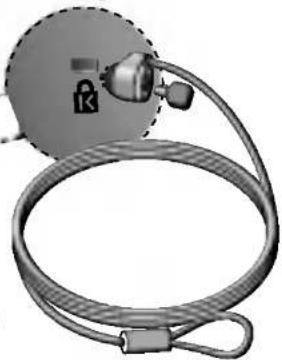

Tersambung ke kabel pengunci yang dapat dibeli secara terpisah di toko-toko komputer

Pemasangan dinding VESA

Tersambung ke obyek lain (jenis penyangga dan jenis terpasang pada dinding. Monitor ini dapat menggunakan bantalan interface yang menggunakan VESA.) Untuk mendapatkan informasi lebih lanjut, baca Petunjuk Instruksi Pemasangan Pada Dinding VESA.
