PANDUAN PENGGUNA DH3640DB HiKOKI

Baca seluruh peringatan keselamatan, instruksi, ilustrasi dan spesifikasi yang diberikan bersama perkakas daya ini.

Tidak mematuhi seluruh instruksi yang terdaftar berikut ini dapat mengakibatkan sengatan listrik, kebakaran dan/atau cedera serius.

Simpan semua peringatan dan petunjuk untuk rujukan di masa yang akan datang.

Istilah "perkakas listrik" dalam peringatan merujuk pada perkakas listrik yang dioperasikan dengan daya listrik (dengan kabel) atau perkakas listrik yang dioperasikan dengan daya baterai (tanpa kabel).

1) Keselamatan area kerja

a) Jaga agar area kerja tetap bersih dan berpencahayaan cukup.
Area yang berantakan atau gelap dapat mengundang kecelakaan.

b) Jangan operasikan perkakas listrik pada lingkungan yang mudah meledak, seperti di tempat yang memiliki cairan yang mudah terbakar, gas, atau debu.

Perkakas listrik menghasilkan percikan api yang dapat menyalakan debu atau gas.

c) Jauhkan anak-anak dan orang-orang yang ada di sekitar saat mengoperasikan perkakas listrik.

Gangguan dapat mengakibatkan Anda kehilangan kendali.

2) Keselamatan listrik

a) Colokan perkakas listrik harus sama dengan stopkontak. Jangan pernah sama sekali mengubah colokan karena alasan apa pun. Jangan pakai colokan adaptor apa pun dengan perkakas listrik yang dibumikan (diardekan). Colokan yang tidak dimodifikasi dan outlet yang cocok akan mengurangi risiko sengatan listrik.

b) Hindari sentuhan tubuh dengan permukaan yang dibumikan atau diardekan, seperti pipa, radiator, kompor dan kulkas.

Risiko sengatan listrik semakin besar jika tubuh Anda dibumikan atau diardekan.

c) Jauhkan perkakas listrik dari hujan atau kondisi basah.

Air yang masuk ke dalam perkakas listrik dapat meningkatkan risiko sengatan listrik.

d) Jangan menyalahgunakan kabel. Jangan pernah sekali-kali memakai kabel untuk mengangkut, menarik, atau melepaskan colokan perkakas listrik. Jauhkan kabel dari panas, minyak, tepi yang tajam, atau benda-benda yang bergerak.

Kabel yang rusak atau semrawut meningkatkan risiko sengatan listrik.

e) Saat mengoperasikan perkakas listrik di luar ruangan, pakai kabel ekstensi yang sesuai untuk digunakan di luar ruangan.

Penggunaan kabel yang cocok untuk penggunaan di luar ruang mengurangi risiko sengatan listrik.

f) Jika mengoperasikan perkakas listrik di lingkungan yang lembap tidak dapat dihindari, gunakan pasokan listrik yang terlindungi oleh perangkat arus residual (RCD).

Penggunaan RCD mengurangi risiko sengatan listrik.

3) Keselamatan pribadi

a) Tetaplah waspada, lihat apa yang Anda kerjakan, dan gunakan akal sehat saat mengoperasikan perkakas listrik. Jangan gunakan perkakas listrik saat Anda lelah atau di bawah pengaruh obat-obatan, alkohol, atau pengobatan.

Hilangnya perhatian sesaat saat mengoperasikan perkakas listrik dapat mengakibatkan cedera pribadi yang serius.

b) Penggunaan peralatan pelindung pribadi. Pakai selalu pelindung mata.

Peralatan pelindung seperti masker debu, sepatu keselamatan anti licin, topi proyek, atau pelindung pendengaran yang dipakai untuk kondisi yang sesuai akan mengurangi cedera pribadi.

c) Cegah penyalaan yang tidak diinginkan.

Pastikan sakelar berada di posisi mati sebelum menyambungkan ke sumber dan/atau paket baterai, mengangkat atau membawa perkakas.

Membawa perkakas listrik dengan jari pada sakelar atau menyalakan perkakas listrik daya yang sakelarnya masih aktif dapat mengundang kecelakaan.

d) Lepaskan tombol kunci penyesuai atau kunci pas sebelum menyalakan perkakas listrik.

Kunci pas atau kunci yang dibiarkan terpasang pada bagian perkakas listrik yang berputar dapat mengakibatkan cedera pribadi.

e) Jangan menjangkau secara berlebihan. Jaga agar posisi kaki tetap kokoh dan seimbang sepanjang waktu.

Hal ini akan memungkinkan kendali perkakas listrik yang lebih baik jika situasi yang tidak diharapkan terjadi.

f) Berpakaian dengan benar. Jangan memakai pakaian yang longgar atau perhiasan. Jauhkan rambut dan pakaian Anda dari bagian-bagian yang bergerak.

Pakaian yang longgar, perhiasan, atau rambut yang panjang dapat terperangkap dalam bagian-bagian yang bergerak.

g) Jika perangkat untuk mengambil dan mengumpulkan debu disediakan, pastikan perangkat tersebut telah tersambung dan digunakan dengan benar.

Penggunaan alat pengumpul debu dapat mengurangi bahaya terkait debu.

h) Jangan menjadikan kebiasaan dari penggunaan alat secara sering menyebabkan Anda terlena dan mengabaikan prinsip keselamatan alat.

Tindakan yang ceroboh dapat menyebabkan cedera serius dalam sepersekian detik.

4) Penggunaan dan perawatan perkakas listrik

a) Jangan gunakan perkakas listrik secara paksa. Gunakan perkakas listrik yang sesuai untuk penggunaan Anda.

Perkakas listrik yang sesuai akan melakukan fungsinya dengan benar dan lebih aman sesuai dengan kegunaannya.

b) Jangan gunakan perkakas listrik jika sakelar tidak bisa dinyalakan dan dimatikan.

Perkakas listrik mana saja yang sakelarnya rusak tidak dapat dikendalikan dan membahayakan serta harus diperbaiki.

c) Lepaskan colokan dari sumber daya dan/atau lepas pak baterai, jika bisa dilepas, dari perkakas daya sebelum melakukan penyesuaian, mengganti aksesori, atau menyimpan perkakas daya.

Tindakan keselamatan pencegahan seperti itu mengurangi risiko menyalanya perkakas listrik secara tidak sengaja.

d) Simpan perkakas listrik yang tidak dipakai dari jangkauan anak-anak dan jangan izinkan orang yang tidak mengerti penggunaan perkakas listrik atau petunjuk ini untuk mengoperasikan perkakas listrik.

Perkakas listrik berbahaya jika berada di tangan pengguna yang tidak terlatih.

e) Merawat perkakas daya dan aksesoris. Periksa bagian yang tidak selaras atau macet, komponen yang patah, dan kondisi lain apa pun yang dapat memengaruhi pengoperasian perkakas listrik. Jika rusak, perbaiki perkakas listrik sebelum digunakan.

Banyak kecelakaan terjadi karena perkakas listrik yang tidak dirawat dengan baik.

f) Jaga agar alat pemotong tetap tajam dan bersih.

Alat potong yang dirawat dengan baik dengan bilah potong yang tajam kecil kemungkinannya macet dan lebih mudah dikontrol.

g) Gunakan perkakas listrik, aksesori, mata bor dll. sesuai dengan petunjuk ini, dengan mempertimbangkan kondisi kerja dan pekerjaan yang akan dilaksanakan.

Penggunaan perkakas listrik untuk pengoperasian yang berbeda dengan yang diinginkan dapat mengakibatkan situasi berbahaya.

h) Jaga handel dan permukaan pegangan tetap kering, bersih, dan bebas dari oli dan minyak.

Handel dan permukaan pegangan yang licin tidak memungkinkan penanganan dan kontrol alat secara amat pada situasi yang tak terduga.

5) Penggunaan dan perawatan perkakas baterai

a) Isi ulang menggunakan pengisi daya yang telah ditetapkan oleh produsennya.

Pengisi daya yang cocok untuk satu jenis pak baterai dapat menimbulkan risiko kebakaran ketika dipakai dengan pak baterai lainnya.

b) Gunakan perkakas listrik hanya dengan pak baterai yang telah ditetapkan secara khusus.

Penggunaan pak baterai lainnya dapat menciptakan risiko cedera dan kebakaran.

c) Ketika pak baterai tidak dipakai, jauhkan dari benda logam lain seperti klip kertas, koin, kunci paku, sekrup, atau benda logam kecil lain yang bisa menghubungkan satu terminal ke terminal lainnya.

Membuat arus pendek pada terminal baterai dapat menyebabkan luka bakar atau kebakaran.

d) Di bawah kondisi yang kuat, cairan dapat terlontar dari baterai; hindari kontak. Jika kontak terjadi secara tidak sengaja, siram dengan air. Jika cairan mengenai mata, mintalah bantuan kesehatan.

Cairan yang terlontar dari baterai dapat menyebabkan iritasi atau luka bakar.

e) Jangan gunakan pak baterai atau perkakas yang rusak atau dimodifikasi.

Baterai yang rusak atau dimodifikasi dapat menunjukkan perilaku tak terduga yang mengakibatkan kebakaran, ledakan atau risiko cedera.

f) Jangan memaparkan pak baterai atau perkakas untuk ke api atau suhu yang berlebihan.

Paparan terhadap api atau suhu di atas 130°C dapat menyebabkan ledakan.

g) Ikuti semua petunjuk pengisian ulang dan jangan isi ulang pak baterai atau perkakas di luar rentang suhu yang ditentukan dalam petunjuk.

Pengisian ulang dengan tidak benar atau pada suhu di luar rentang yang ditentukan dapat merusak baterai dan meningkatkan risiko kebakaran.

6) Servis

a) Servislah perkakas listrik Anda oleh teknisi perbaikan yang berkualifikasi hanya menggunakan komponen pengganti yang identik.

Hal ini akan memastikan terjaganya keselamatan penggunaan perkakas listrik.

b) Jangan pernah servis pak baterai yang rusak. Layanan baterai hanya boleh dilakukan oleh produsen atau penyedia layanan resmi.

TINDAKAN PENCEGAHAN

Jauhkan anak-anak dan orang yang tidak terkait. Saat tidak dipakai, alat harus disimpan di luar jangkauan anak-anak dan orang yang tidak terkait.

PERINGATAN KESELAMATAN MARTIL PUTAR NIRKABEL

Petunjuk keselamatan untuk semua operasi

1. Gunakan pelindung telinga

Paparan pada suara bising dapat mengakibatkan hilangnya pendengaran.

1. Gunakan handel tambahan, apabila diberikan bersama perkakas.

Kehilangan kendali dapat menyebabkan cedera pribadi.

1. Pegang perkakas daya pada permukaan genggam berinsulasi ketika melaksanakan pengoperasian di mana aksesori pemotongan dapat bersentuhan dengan kabel tersembunyi.

Aksesori pemotongan yang bersentuhan dengan kabel "hidup" dapat membuat bagian logam perkakas daya yang tersingkap menjadi "hidup" dan operator tersengat listrik.

Petunjuk keselamatan saat menggunakan mata bor panjang pada martil putar

1. Selalu mulai mengebor pada kecepatan rendah dan dengan ujung mata bor menyentuh benda kerja.

Pada kecepatan tinggi, mata bor bisa tertekuk jika dibiarkan berputar bebas tanpa menyentuh benda kerja, mengakibatkan cedera.

1. Beri tekanan hanya searah dengan mata bor dan jangan terapkan tekanan berlebihan.

Mata bor bisa tertekuk menyebabkan patah atau hilangnya kontrol, mengakibatkan cedera.

PERINGATAN KESELAMATAN TAMBAHAN

1. Jangan biarkan benda asing memasuki lubang untuk menghubungkan baterai yang dapat diisi ulang.

2. Jangan pernah membongkar baterai yang dapat diisi ulang dan pengisi daya.

3. Jangan pernah membuat arus pendek pada baterai isi ulang. Membuat arus pendek pada baterai dapat menyebabkan arus listrik yang kuat dan panas yang berlebihan. Hal tersebut dapat mengakibatkan luka bakar atau kerusakan pada baterai.

Bahasa Indonesia

1. Jangan membuang baterai ke dalam api. Baterai dapat meledak jika terbakar.
2. Saat menggunakan unit ini secara terus-menerus, unit dapat mengalami kelebihan panas dan mengakibatkan kerusakan pada motor dan sakelar. Diamkan unit tanpa menggunakannya selama sekitar 15 menit.
3. Jangan masukkan benda ke dalam slot ventilasi udara dari pengisi daya.
   Memasukkan benda logam atau bahan yang mudah terbakar ke slot ventilasi udara pengisi daya akan mengakibatkan bahaya sengatan listrik atau merusak pengisi daya.
4. Bawa baterai ke toko tempat baterai dibeli segera setelah baterai yang telah diisi ulang masa pakainya jadi terlalu pendek untuk penggunaan praktis. Jangan membuang baterai yang sudah lemah.
5. Sebelum memulai menembus, memotong atau mengebor tembok, lantai atau langit-langit, pastikan dengan teliti bahwa tidak ada barang seperti kabel listrik atau saluran yang tertanam di bawahnya.
6. Pastikan bahwa sakelar daya dalam posisi MATI. Apabila baterai dipasang saat sakelar daya dalam posisi HIDUP, perkakas listrik bisa langsung menyala saat itu juga. Hal ini dapat menyebabkan kecelakaan serius.
7. Jangan menyentuh mata bor saat atau segera setelah pengoperasian.
   Mata bor menjadi sangat panas saat pengoperasian dan dapat menyebabkan luka bakar serius.
8. Selalu pegang handel bodi dan handel sisi dari perkakas listrik dengan kuat. Jika tidak, gaya tolakan yang dihasilkan bisa mengakibatkan pengoperasian yang tidak akurat dan bahkan membahayakan.
9. Pakailah masker debu Jangan menghisap debu yang berbahaya yang dihasilkan dari operasi pengeboran atau pemahatan. Debu ini bisa membahayakan kesehatan diri Anda dan orang yang ada di sekitar.
10. Pastikan bahwa baterai telah dipasang dengan kencang. Jika baterai kendur, baterai dapat terlepas dan mengakibatkan kecelakaan.
11. Untuk mencegah kecelakaan, pastikan untuk mematikan sakelar dan mencabut baterai sebelum mengganti aksesoris, menyimpan, membawa atau saat tidak menggunakan perkakas.
12. Memasang perkakas
    O Untuk mencegah kecelakaan, pastikan untuk mematikan sakelar dan mencabut baterai.
    ○ Saat menggunakan perkakas seperti mata betel lancip, mata bor, dll., pastikan untuk menggunakan peralatan asli yang ditentukan oleh perusahaan kami.
    ○ Bersihkan bagian batang dari mata bor. Lalu oleskan bagian batang dengan gemuk atau oli mesin.
    O Periksa penguncian dengan menarik mata bor.

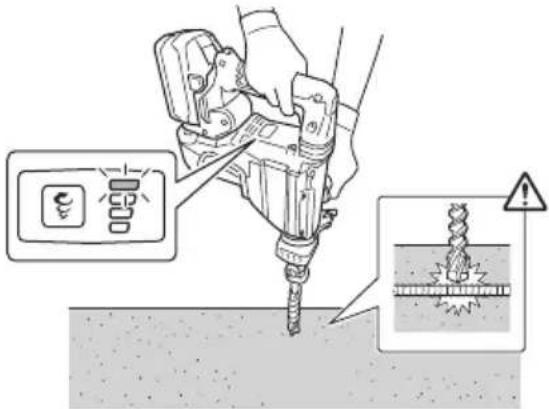

13. Rotasi + martil Ketika mata bor menyentuh batang besi konstruksi, mata bor akan langsung berhenti berputar dan martil putar akan bereaksi dan berputar. Oleh sebab itu, kencangkan handel sisi dengan kuat, lalu pegang handel bodi dan handel sisi.
14. Jangan gunakan produk ini jika perkakas atau terminal baterai (dudukan baterai) berubah bentuk. Memasang baterai dapat membuat hubungan pendek yang dapat mengakibatkan timbulnya asap atau api.
15. Jaga terminal perkakas (dudukan baterai) agar bebas dari serpihan dan debu.
    ○ Sebelum menggunakan, pastikan bahwa serpihan dan debu tidak terkumpul di area terminal.
    ○ Selama penggunaan, hindari serpihan dan debu pada perkakas jatuh ke atas baterai.

○ Saat menghentikan operasi atau setelah menggunakan, jangan tinggalkan perkakas di tempat yang dapat terkena jatuhan serpihan atau debu. Melakukannya dapat membuat hubungan pendek yang dapat mengakibatkan timbulnya asap atau api.
19. Jangan melihat langsung ke arah cahaya. Hal itu dapat mengakibatkan cedera pada mata.
Bersihkan kotoran yang melekat pada lensa lampu LED dengan kain yang lembut, dan jangan sampai menggores lensa.
Goresan pada lensa lampu LED dapat menyebabkan penurunan kecerahan.
20. Selalu gunakan perkakas dan baterai pada suhu antara -5°C dan 40°C.
21. Selalu isi daya baterai pada suhu ruangan 0–40°C.
22. Pastikan untuk memegang perkakas dengan aman seperti yang ditunjukkan dalam Gbr. 20 selama pengoperasian.

PERHATIAN UNTUK BATERAI LITIUM ION

Untuk memperpanjang masa pakai, baterai litium ion dilengkapi dengan fungsi perlindungan untuk menghentikan output.

Dalam kasus 1 sampai 3 yang dijelaskan di bawah, ketika memakai produk ini, meski Anda menarik sakelar, motor dapat berhenti. Ini bukanlah masalah namun merupakan hasil dari fungsi perlindungan.

1. Ketika daya baterai yang tersisa habis, motor berhenti. Jika ini terjadi, segera isi ulang.

2. Jika alat kelebihan beban, motor dapat berhenti. Jika ini terjadi, lepaskan sakelar alat dan hilangkan penyebab kelebihan beban. Setelah itu, Anda dapat menggunakannya kembali.

3. Jika baterai menjadi panas di bawah pekerjaan yang kelebihan beban, daya baterai dapat berhenti. Jika ini terjadi, berhenti memakai baterai dan biarkan baterai mendingin. Setelah itu, Anda dapat menggunakannya kembali.

Selanjutnya, patuhilah peringatan dan perhatian berikut ini. PERINGATAN

Untuk mencegah setiap kebocoran baterai, panas, asap, ledakan, dan percikan, pastikan mengikuti tindakan pencegahan berikut.

1. Pastikan bahwa serpihan dan debu tidak terkumpul pada baterai.

○ Selama bekerja, pastikan bahwa serpihan dan debu tidak jatuh pada baterai.

○ Pastikan bahwa serpihan dan debu yang jatuh pada perkakas listrik selama pengerjaan tidak terkumpul pada baterai.

○ Jangan simpan baterai yang tidak dipakai di lokasi yang dapat terkena serpihan dan debu.

○ Sebelum menyimpan baterai, hilangkan setiap serpihan dan debu yang mungkin menempel pada baterai, dan jangan simpan baterai bersama komponen logam (sekrup, paku, dll.)

1. Jangan menusuk baterai dengan benda tajam, seperti paku, memukul dengan martil, menginjak, atau melempar atau membiarkan baterai terkena goncangan fisik yang parah.

2. Jangan gunakan baterai yang tampak rusak atau berubah bentuk.

3. Jangan pakai baterai dengan kutub yang salah.

4. Jangan sambungkan secara langsung ke stopkontak listrik atau soket pemantik api rokok pada mobil.

5. Jangan gunakan baterai untuk maksud selain dari yang telah ditetapkan.

6. Apabila pengisian daya baterai gagal diselesaikan meski waktu pengisian ulang yang ditetapkan telah berakhir, hentikan segera pengisian ulang lebih lanjut.

7. Jangan tempatkan atau kenakan baterai pada suhu tinggi atau tekanan tinggi seperti oven microwave, pengering, atau kontainer bertekanan tinggi.
8. Jauhkan segera dari api ketika terjadi kebocoran atau bau tak sedap terdeteksi.
9. Jangan gunakan di tempat yang menghasilkan listrik statis yang kuat.
10. Jika terjadi kebocoran baterai, bau tak sedap, panas, warna memudar atau berubah bentuk, atau apa yang tampak tidak normal selama penggunaan, pengisian ulang, atau penyimpanan, segera lepaskan dari peralatan atau pengisi daya, dan hentikan penggunaan.
11. Jangan benamkan baterai atau membiarkan cairan apa pun mengalir ke dalamnya. Masuknya cairan konduktif, seperti air, dapat membuat kerusakan yang mengakibatkan terjadinya kebakaran atau ledakan. Simpan baterai Anda di tempat yang dingin, kering, dan jauh dari benda-benda mudah terbakar dan menyala. Lingkungan gas korosif harus dihindari.

PERHATIAN

1. Apabila cairan yang bocor dari baterai masuk ke mata, jangan usap mata dan cucilah mata menggunakan air bersih yang segar seperti air keran dan segera hubungi dokter. Jika dibiarkan tidak ditangani, cairan tersebut dapat menimbulkan masalah pada mata.
2. Jika cairan yang bocor mengenai mata atau pakaian, cuci segera dengan air bersih seperti air keran. Ada kemungkinan hal tersebut dapat mengakibatkan iritasi kulit.
3. Apabila Anda menemukan karat, bau tak sedap, panas berlebih, warna memudar, bentuk berubah, dan/atau keanehan lain saat memakai baterai untuk pertama kalinya, jangan gunakan dan kembalikan ke pemasok atau vendor Anda.

PERINGATAN

Jika bahan asing konduktif memasuki terminal atau baterai litium ion, baterai itu dapat mengalami arus pendek, dan menyebabkan kebakaran. Saat menyimpan baterai litium ion, patuhilah peraturan berikut ini.

○ Jangan tempatkan serpihan konduktif, paku, dan kabel seperti kabel besi dan tembaga dalam wadah penyimpanan.
○ Untuk mencegah terjadinya arus pendek, muat baterai dalam perkakas atau masukkan dengan aman penutup baterai untuk menyimpan sampai ventilator tidak terlihat.

TERKAIT PENGANGKUTAN BATERAI LITHIUM-ION

Ketika mengangkut baterai lithium-ion, harap perhatikan tindakan pencegahan berikut ini.

PERINGATAN

Beri tahu perusahaan pengangkutan bahwa paket tersebut berisi baterai lithium-ion, informasikan kepada perusahaan tentang output dayanya dan ikuti instruksi perusahaan pengangkutan ketika merencanakan pengangkutan.

○ Baterai lithium-ion yang melebihi output daya sebesar 100 Wh dianggap Barang Berbahaya dalam klasifikasi barang dan akan membutuhkan prosedur perlakuan khusus.
○ Untuk pengakutan ke luar negeri, Anda harus mematuhi undang-undang dan peraturan dan regulasi negara tujuan.

○ Jika BSL36B18X dipasang di dalam perkakas daya, output daya akan melebihi 100 Wh dan unit akan diklasifikasikan sebagai Barang Berbahaya untuk klasifikasi barang.

TINDAKAN PENCEGAHAN SAMBUNGAN PERANGKAT USB (UC18YSL3)

Ketika masalah yang tidak diharapkan terjadi, data pada perangkat USB yang tersambung ke produk ini dapat rusak atau hilang. Selalu pastikan untuk mencadangkan data yang terdapat di dalam perangkat USB sebelum menggunakan produk ini.

Harap disadari bahwa perusahaan kami tidak bertanggung jawab sama sekali atas data yang tersimpan di dalam perangkat USB yang rusak atau hilang, maupun kerusakan yang mungkin terjadi pada perangkat yang tersambung.

PERINGATAN

○ Sebelum menggunakan, periksa kabel sambungan USB jika ada cacat atau kerusakan. Menggunakan kabel USB yang cacat atau rusak dapat menyebabkan pelepasan asap atau penyalaan.
○ Ketika produk tidak digunakan, tutup port USB dengan penutup karet.

Terkumpulnya debu, dll. pada port USB dapat menyebabkan pelepasan asap atau penyalaan.

CATATAN

O Kemungkinan akan terjadi jeda sebentar-sebentar selama pengisian daya USB.
○ Ketika perangkat USB tidak sedang diisi dayanya, lepaskan perangkat USB dari pengisi daya. Kelalaian melakukan hal tersebut tidak saja dapat mengurangi usia pakai baterai perangkat USB, tetapi juga mengakibatkan kecelakaan yang tidak terduga.
○ Pengisian beberapa perangkat USB mungkin dapat dilakukan bergantung pada jenis perangkatnya.

NAMA KOMPONEN

Angka-angka dalam daftar di bawah sesuai dengan Gbr. 1–Gbr. 20.

1	Mata bor
2	Penyetop
3	Pemicu sakelar
4	Handel
5	Pelat nama
6	Sakelar pemilih kecepatan rotasi
7	Lampu tampilan
8	Baterai
9	Penutup ekor
10	Lampu LED

Bahasa Indonesia

11	Rumahan
12	Motor
13	Handel sisi
14	Penutup depan
15	Tombol tekan
16	Penahan (penyangga perkakas
17	Outlet
18	Tuas penghenti
19	Kancing
20	Lampu indikator pengisian daya
21	Sakelar indikator sisa baterai
22	Lampu indikator sisa baterai
23	Panel tampilan
24	Gemuk
25	Baut sayap
26	Pita
27	Baut handel
28	Dudukan
29	Area pemasangan pita
30	Shank mata bor inti
31	Mata bor inti
32	Plat pemandu
33	Pin tengah
34	Ujung mata bor inti
35	Terminal (Produk)
36	Alur penggeser (Produk)
37	Pistol peniup udara
38	Terminal (Baterai)
39	Alur penggeser (Baterai)
40	Penutup karet
41	Port USB
42	Kabel USB

SIMBOL

PERINGATAN

Pastikan bahwa Anda memahami artinya sebelum digunakan.

	DH3640DB: Martil Putar Nirkabel
	Untuk mengurangi risiko cedera, pengguna harus membaca manual instruksi.

	Arus searah
V	Nilai voltase
n_0	Kecepatan tanpa beban
Bpm	Nilai dampak muatan penuh
max	Diameter pengeboran, maks.
	Berat*1
	Mata bor
	Mata bor core
	Sakelar HIDUP
	Sakelar MATI
	Sakelar pemilih kecepatan rotasi
	Lampu tampilan
Ls Kecepatan rendah / laju benturan
Hs Kecepatan tinggi / laju benturan
	Lepaskan baterai
	Peringatan

*1 Tergantung baterai yang terpasang. Berat tertinggi diukur bersama BSL36B18X (dijual terpisah).

Baterai

	Menyala ;Sisa daya baterai lebih dari 75%.
	Menyala ;Sisa daya baterai 50%-75%.
	Menyala ;Sisa daya baterai 25%-50%.
	Menyala ;Sisa daya baterai kurang dari 25%.
	Berkedip ;Sisa daya baterai hampir kosong. Isi ulangbaterai sesegera mungkin.
	Berkedip ;Output dihentikan karena suhu tinggi.Keluarkan baterai dari perkakas dan biarkanbaterai mendingin.
	Berkedip ;Output dihentikan karena kegagalan ataumalafungsi. Masalah mungkin ada padabaterai, oleh sebab itu silakan hubungi dealerAnda.

AKSESORI STANDAR

Selain unit utama (1 unit), paket berisi aksesori yang tercantum dalam halaman 71.

Aksesori standar dapat berubah tanpa pemberitahuan.

APLIKASI

○ Mengebor lubang jangkar

○ Mengebor lubang pada beton

○ Menghancurkan beton, memotong, menggali, dan meratakan

(Beberapa aplikasi perlu aksesoris opsional)

SPESIFIKASI

Spesifikasi mesin ini tercantum dalam Tabel pada halaman 71.

CATATAN

○ Baterai yang sudah ada (seri BSL3660/3626X/3626/3625/3620, BSL18xx dan BSL14xx) tidak dapat digunakan dengan perkakas ini.

○ Sehubungan dengan program penelitian dan pengembangan HiKOKI yang berkelanjutan, spesifikasi di sini dapat berubah tanpa pemberitahuan sebelumnya.

PENGISIAN DAYA

Sebelum memakai perkakas listrik, isi daya baterai sebagai berikut.

1. Hubungkan kabel pengisi daya ke stopkontak.

Saat menghubungkan colokan pengisi daya ke stopkontak, lampu indikator pengisi daya akan berkedip merah. (Lihat Tabel 1)

1. Masukkan baterai ke dalam pengisi daya.

Masukkan dengan kuat baterai ke dalam pengisi daya seperti yang ditunjukkan dalam Gbr. 3 (pada halaman 2).

1. Pengisian Daya

Saat memasukkan baterai ke dalam pengisi daya, pengisian daya akan dimulai dan lampu indikator pengisian daya akan berkedip biru. Ketika baterai telah terisi sepenuhnya, lampu indikator pengisian akan menyala hijau. (Lihat Tabel 1)

(1) Lampu indikator pengisian daya

Indikasi dari lampu pengisian daya akan ditampilkan seperti yang ditunjukkan dalam Tabel 1, sesuai kondisi pengisi daya atau baterai yang dapat diisi ulang.

Tabel 1: Indikasi lampu indikator pengisian daya

ON/OFF pada interval 0,5 detik (MERAH)	Sebelum pengisian daya *1
Menyala selama 0,5 detik pada interval 1 detik. (BIRU)	Diisi saat kurang dari 50%
Menyala selama 1 detik pada interval 0,5 detik. (BIRU)	Diisi saat kurang dari 80%

Menyala terus-menerus (BIRU)	Diisi saat lebih dari 80%
Menyala terrus-menerus (Suara buzzer kontinu: sekitar 6 dtk.) (HIJAU)	Pengisian daya selesai
ON/OFF pada interval 0,3 detik (HIJAU)	Siaga kelebihan panas *2
ON/OFF pada interval 0,1 detik (Suara buzzer intermiten: sekitar 2 dtk.) (UNGU)	Pengisian daya tidak dapat dilakukan *3

CATATAN

*1 Jika lampu merah terus berkedip meskipun setelah pengisi daya dipasang, periksa untuk memastikan bahwa baterai telah dimasukkan sepenuhnya.
*2 Panas berlebihan pada baterai. Tidak dapat mengisi daya.
Meskipun pengisian daya akan dimulai setelah baterai mendingin bahkan ketika dibiarkan berada di tempat, praktik terbaik adalah melepas baterai dan membiarkannya mendingin di tempat yang teduh dan berventilasi baik sebelum mengisi daya.
*3 Terjadi kerusakan pada baterai atau pengisi daya – Masukkan baterai sepenuhnya.
- Periksa untuk memastikan bahwa tidak ada benda asing yang menempel pada dudukan atau terminal baterai. Jika tidak ada benda asing, ada kemungkinan bahwa baterai atau pengisi daya rusak. Bawalah ke Pusat Servis resmi Anda.

○ Ketika pengisi daya telah dipakai terus menerus, pengisi daya akan memanas, sehingga menjadi penyebab kegagalan. Setelah pengisian daya selesai, istirahatkan selama 5 menit sebelum kembali mengisi daya.

(2) Terkait suhu dan waktu pengisian daya baterai (Lihat Tabel 2)

Table 2

Model UC18YSL3
Tipe baterai lon litium
Voltase pengisian daya 14,4–18 V
Suhu baterai dapat diisi ulang 0°C–50°C
Waktu pengisian untuk kapasitas baterai, estimasi. (Pada 20°C)	1,5 Ah 15	mnt
	2,0 Ah 20	mnt
	2,5 Ah 25	mnt
	3,0 Ah	20 mnt(BSL1430C, BSL1830C: 30 mnt)
	4,0 Ah	26 mnt(BSL1840M: 40 mnt)
	5,0 Ah 32	mnt
	6,0 Ah 38	mnt

Bahasa Indonesia

Waktu pengisian untuk kapasitas baterai multi-volt, estimasi. (Pada 20°C)	1,5 Ah (× 2 unit)	20 mnt
	2,5 Ah (× 2 unit)	32 mnt
	4,0 Ah (× 2 unit)	52 mnt
Jumlah sel baterai 4-10
Tegangan pengisian daya untuk USB		5 V
Arus pengisian daya untuk USB		2 A
Berat 0,6 kg

CATATAN

○ Waktu pengisian daya dapat bervariasi bergantung suhu ruangan dan tegangan sumber daya.

○ Jika pengisian daya membutuhkan waktu lama

• Pengisian daya akan memakan waktu lebih lama pada suhu lingkungan yang sangat rendah. Isi daya baterai di tempat yang hangat (seperti di dalam ruangan).
• Jangan halangi ventilasi udara. Jika tidak, interior akan menjadi terlalu panas dan mengurangi kinerja pengisi daya.

• Jika kipas pendingin tidak beroperasi, hubungi Pusat Servis Resmi HiKOKI untuk perbaikan.

• Putuskan kabel pengisi daya dari stopkontak.

• Pegang pengisi daya dengan kuat dan tarik baterai.

CATATAN

Pastikan untuk menarik baterai dari pengisi daya setelah digunakan, dan simpan.

Terkait pelepasan listrik untuk baterai baru, dll.

Karena zat kimia baterai baru dan baterai yang belum pernah digunakan untuk periode yang lama masih belum aktif, pelepasan listrik akan berlangsung lambat ketika menggunakannya pertama kali dan kedua kali. Ini adalah fenomena sementara, dan waktu normal yang diperlukan untuk pengisian akan dipulihkan setelah pengisian baterai 2–3 kali.

Cara membuat baterai lebih tahan lama.

(1) Isi ulang baterai sebelum benar-benar habis. Ketika Anda merasa bahwa daya pada perkakas listrik menjadi lemah, hentikan penggunaan peralatan dan isi ulang baterainya. Jika Anda terus menggunakan peralatan dan menghabiskan arus listrik, baterai bisa rusak dan usia pakainya menjadi lebih singkat.
(2) Hindari mengisi baterai pada suhu tinggi. Baterai isi ulang akan cepat panas setelah digunakan. Jika baterai diisi ulang segera setelah digunakan, zat kimia di bagian dalamnya akan rusak, dan usia pakai baterai akan menjadi singkat. Diamkan baterai dan isi ulang setelah dingin sesaat.

PEMASANGAN DAN PENGOPERASIAN

Tindakan	Gambar	Halaman
Pengisian Daya 3 2
Indikator sisa baterai 4 2
Memasukkan perkakas heksagonal*1	5	3
Melepaskan perkakas heksagonal 6 3
Saat tombol tekan tidak beroperasi dengan lancar*2	7	3
Memasang handel samping 8 4
Memasang penghenti 9 4
Menghidupkan dan mematikan 10 4
Perubahan kecepatan*3	11	5
Memasang mata bor core 12 5
Memasang pelat pemandu dan pin tengah	13	5
Cara memakai lampu LED 15 5
Membersihkan kompartemen pemasangan baterai	16	6
Mengisi perangkat USB dari stopkontak listrik	17-a	6
Mengisi perangkat USB dan baterai dari stopkontak listrik	17-b	6
Cara mengisi ulang perangkat USB	18 6
Saat pengisian perangkat USB selesai	19 6
Memilih aksesori*4	—	72, 73

*1 Saat menggunakan pahat dingin, pemotong, atau pahat alur, pasanglah dengan ujung perkakas menghadap ke arah yang memudahkan pekerjaan.
*2 Saat tombol tekan tidak beroperasi dengan lancar, bersihkan kotoran dari dalam melalui outlet dengan kawat, dll. Kemudian, berikan oli lubrikasi dan tekan tombol tekan beberapa kali untuk membuatnya beroperasi dengan lancar.
*3 Saat mengebor material rapuh, atau saat melakukan operasi pemotongan atau operasi penyelarasan, ubah kecepatan rotasi perkakas sesuai dengan tugas menggunakan sakelar pemilih kecepatan rotasi.

CATATAN

○ Kecepatan rotasi tidak dapat disesuaikan sampai baterai dipasang ke perkakas daya dan sakelar telah diaktifkan sekali.
○ Ketika motor perkakas sedang beroperasi, kecepatan rotasi tidak dapat disesuaikan dengan menekan sakelar pemilih kecepatan rotasi. Untuk menyesuaikan kecepatan rotasi, matikan perkakas. Setelah motor telah berhenti, tekan sakelar pemilih kecepatan rotasi untuk menyesuaikan kecepatan.
*4 Untuk informasi yang mendetail mengenai setiap perkakas, hubungi pusat layanan resmi HiKOKI.

Operasikan Martil Putar ini dengan memanfaatkan bobotnya sendiri. Kinerjanya tidak akan lebih baik meskipun martil ditekan dengan paksa terhadap permukaan benda kerja.

Pegang Martil Putar ini dengan kekuatan secukupnya untuk mengimbangi reaksi.

PERHATIAN

Setelah digunakan dalam waktu lama, wadah silindernya akan menjadi panas. Oleh sebab itu, hati-hati jangan sampai mencederai tangan Anda.

Pemanasan (Gbr. 14)

Sistem pelumasan gemuk dalam unit ini dapat membutuhkan pemanasan jika dipakai di wilayah dingin. Posisikan ujung mata bor agar bersentuhan dengan beton, nyalakan sakelar dan lakukan operasi pemanasan. Pastikan bahwa suara dihasilkan lalu gunakan unit.

PERHATIAN

Saat operasi pemanasan dilakukan, pegang kuat-kuat handel sisi dan bodi utama dengan kedua tangan agar digenggam dengan kuat dan berhati-hatilah agar tidak memutar tubuh Anda karena mata bor yang macet.

Produk ini dilengkapi dengan fungsi yang dirancang untuk melindungi alat dan juga baterai. Ketika sakelar ditarik, jika ada salah satu fungsi pengaman terpicu selama pengoperasian, lampu tampilan akan berkedip seperti yang dijelaskan pada Tabel 3. Ketika salah satu fungsi pengaman terpicu, segera lepas jari Anda dari sakelar dan ikuti instruksi yang ada di bagian tindakan perbaikan.

Tabel 3

Lampu tampilan berkedip	Penyebab Solusi
Berkedip	Suhu internal telah meningkat melebihi suhu unit yang telah ditetapkan. (Fungsi perlindungan peningkatan suhu)	Matikan unit dan biarkan mendingin selama sekitar 15 sampai 30 menit.Ketika suhu menurun, tekan sakelar pemilih kecepatan rotasi untuk memulihkannya.
Berkedip	Tekanan berlebihan yang diterapkan pada perkakas telah mengakibatkan kelebihan muatan. (Fungsi perlindungan kelebihan muatan).	Tekan sakelar pemilih kecepatan rotasi untuk memulihkan.Cobalah untuk menghindari tugas-tugas yang akan menerapkan tekanan berlebihan pada unit.
Berkedip	Kesalahan membaca sinyal sensor. (Fungsi pemantauan kontrol)	Tekan sakelar pemilih kecepatan rotasi untuk memulihkan.Perbaikan mungkin diperlukan apabila kesalahan ini terus terjadi.

KENDALI KEKUATAN REAKTIF

Produk ini dilengkapi dengan fitur Kontrol Daya Reaktif (RFC) yang mengurangi sentakan bodi perkakas. Jika mata perkakas mengalami beban berlebih secara mendadak, sentakan bodi perkakas akan dikurangi dengan mengaktifkan kopling selip atau dengan menghentikan motor oleh sensor yang dipasang di dalam bodi perkakas. Jika motor berhenti karena terdeteksi adanya beban berlebih oleh pengontrol, lampu tampilan akan berkedip saat sakelar ditarik. Selain itu, lampu akan terus berkedip selama sekitar tiga detik setelah sakelar dilepas. Motor akan tetap berhenti saat lampu berkedip. (Gbr. 21) Oleh karena fitur RFC mungkin tidak diaktifkan atau kinerjanya mungkin kurang mencukupi tergantung pada lingkungan dan kondisi kerja, harap berhati-hati agar tidak memberikan beban berlebih dan pegang perkakas listrik dengan kuat saat mengoperasikannya.

O Kemungkinan penyebab kelebihan beban secara tibatiba

– Mata bor mengenai material tertentu
- Tekanan terhadap paku, logam atau benda keras lainnya
- Tugas-tugas yang melibatkan pembongkaran atau penggunaan tekanan yang berlebihan, dll.

Juga, penyebab lain yang termasuk kombinasi dari penyebab-penyebab tersebut di atas.

○ Ketika kendali kekuatan reaktif (RFC) terpicu Ketika RFC terpicu dan motor berhenti berputar, matikan sakelar alat dan singkirkan penyebab kelebihan beban sebelum melanjutkan pengoperasian.

Martil Putar merupakan bentuk yang memiliki konstruksi kedap udara untuk melindungi dari debu.

Oleh karena itu, Martil Putar dapat digunakan tanpa pelumas dalam jangka waktu lama. Ganti gemuk seperti yang dijelaskan di bawah.

Periode Penggantian yang Keluarga

Setelah dibeli, ganti gemuk setiap 6 bulan penggunaan. Mintalah penggantian gemuk di Pusat Layanan resmi terdekat.

Pastikan untuk mematikan sakelar dan melepas baterai sebelum pemeliharaan dan inspeksi.

Bahasa Indonesia

1. Memeriksa alat

Karena penggunaan alat yang tumpul dapat mengurangi efisiensi dan menyebabkan kerusakan pada motor, tajamkan atau ganti alat segera setelah terlihat adanya abrasi.

2. Memeriksa sekrup pemasang

Periksa secara rutin sekrup pemasang dan pastikan sekrup terpasang erat. Jika ada sekrup yang longgar, segera eratkan kembali. Tidak dapat melakukan hal ini dapat mengakibatkan risiko bahaya yang serius.

3. Pemeliharaan motor

Kumparan unit motor adalah "jantung" perkakas listrik. Berhati-hatilah untuk memastikan kumparan tidak rusak dan/atau basah karena oli atau air.

4. Pemeriksaan terminal (perkakas dan baterai)

Pastikan untuk memastikan bahwa serpihan dan debu tidak terkumpul pada terminal. Pada kesempatan sebelum, selama, dan setelah pengoperasian.

PERHATIAN

Bersihkan serpihan atau debu apa pun yang mungkin telah terkumupul pada terminal.

Jika hal itu tidak dilakukan, malafungsi dapat terjadi.

5. Membersihkan bagian luar

Ketika perkakas listrik kotor, bersihkan dengan kain kering lembut atau kain yang diberi air sabun. Jangan gunakan pengencer klorin, bensin, atau pengencer cat, karena akan menyebabkan plastik mencair.

6. Membersihkan kompartemen pemasangan baterai dan baterai

Setelah mengebor beton, jika debu beton telah menumpuk di kompartemen pemasangan baterai dan baterai, bersihkan debu beton yang terkumpul dengan pistol peniup udara atau kain kering sebelum menggunakan alat. (Gbr. 16)

Selain itu, setelah membersihkan, pastikan baterai dapat dipasang dan dikeluarkan dengan lancar dari perkakas.

PERHATIAN

Menggunakan perkakas saat baterai tertutup oleh debu beton dapat menyebabkan kecelakaan seperti kegagalan baterai saat digunakan.

Lebih lanjut lagi, hal tersebut dapat mengakibatkan tidak berfungsinya perkakas atau kegagalan hubungan antara baterai dan terminal.

7. Penyimpanan

Simpan perkakas listrik dan baterai di tempat bersuhu kurang dari 40°C dan dari jangkauan anak-anak.

CATATAN

Menyimpan baterai litium ion.

Penyimpanan baterai dalam waktu lama (3 bulan atau lebih) dengan isi baterai sedikit dapat mengakibatkan penurunan kinerja, mengurangi umur pakai baterai secara signifikan atau membuat baterai tidak dapat diisi ulang.

Namun demikian, pemakaian baterai yang berkurang secara signifikan dapat dipulihkan dengan pengisian berulang dan menggunakan baterai dua sampai lima kali.

Saat mengoperasikan dan memelihara perkakas listrik, peraturan dan standar keselamatan yang ditetapkan di setiap negara harus dipatuhi.

Pemberitahuan penting mengenai baterai pada perkakas listrik nirkabel HiKOKI

Gunakan selalu salah satu baterai asli yang kami tunjuk. Kami tidak menjamin keselamatan dan kinerja perkakas listrik nirkabel kami ketika digunakan dengan baterai selain dari baterai yang kami tunjuk, atau jika baterai dibongkar dan diubah (seperti membongkar dan mengganti sel atau komponen internal).

CATATAN

Sehubungan dengan program penelitian dan pengembangan HiKOKI yang berkelanjutan, spesifikasi di sini dapat berubah tanpa pemberitahuan sebelumnya.

Gunakan pemeriksaan pada tabel berikut ini jika alat tidak beroperasi secara normal. Jika ini tidak menyelesaikan masalah, silakan hubungi diler Anda atau Pusat Pelayanan Resmi HiKOKI.

Gejala Kemungkinan penyebab Perbaikan
Alat tidak berfungsi Tidak ada sisa daya	baterai lsi ulang baterai.
	Baterai tidak terpasang dengan baik. Tekan baterai sampai terdengar bunyi klik.
	Debu beton telah terakumulasi pada terminal kompartemen pemasangan baterai dan juga pada alur penggeser baterai.	Bersihkan debu beton yang terakumulasi dengan kain kering.
	Baterai terpasang ketika pemicu sakelar telah ON.	Pasang baterai saat pemicu sakelar OFF.
Alat tiba-tiba berhenti. Alat mengalami	beban berlebih. Selesaikan masalah yang	menyebabkan beban berlebih.
	Kendali kekuatan reaktif diaktifkan.
	Baterai terlalu panas. Biarkan baterai mendingin.
Mata bor -tidak bisa dipasang -terlepas	Bentuk bagian pemasangan tidak cocok	Untuk jenis poros heksagonal gunakan mata bor dengan diameter yang berada dalam rentang yang ditentukan.
Lubang tidak bisa dibor dengan lancar.	Mata bor telah aus. Ganti dengan mata	bor yang baru.
Baterai tidak dapat dipasang. Mencoba	memasang baterai selain baterai yang telah ditentukan untuk perkakas.	Mohon pasang baterai jenis multi volt.
