PANDUAN PENGGUNA HWP15-JR(WH)U1 HAIER

Haier

智慧净水机 使用说明书

智家 Haier 智能家电操控 智慧场景定制 智家商城购物 家电报装报修

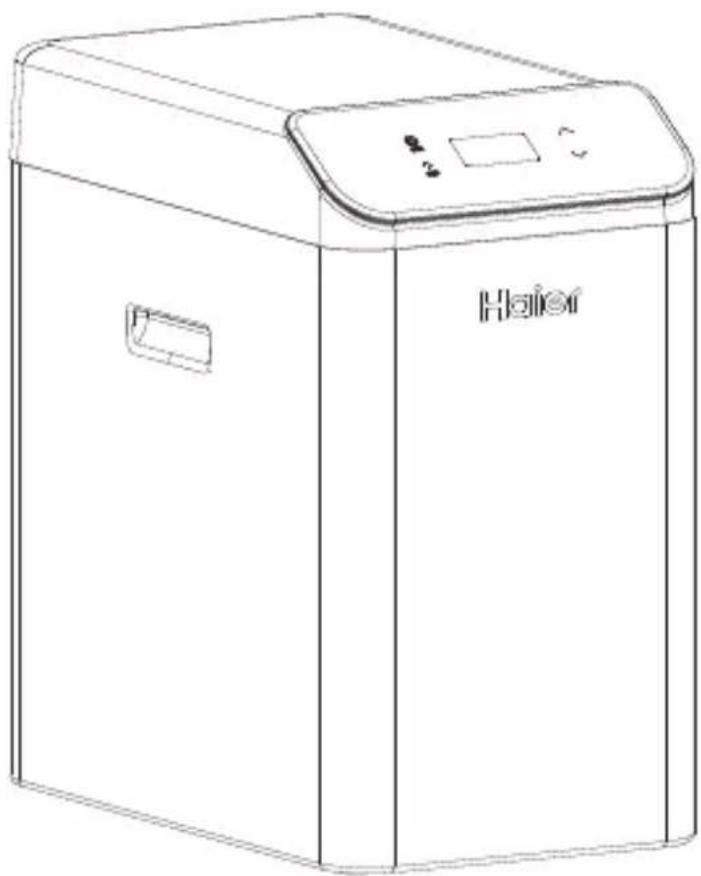

HWP15-JR(WH)U1

Line drawing of a portable industrial machine with control panel and door (no text or symbols)

目录

使用注意事项……1-2

·注意事项……1

产品简介……3

· 产品型号及技术规格 …… 3

基本设置和说明……4

· 控制面板功能及其意义……4
· 参数说明 …… 4

安装及维护 5-10

· 装箱明细 …… 5
· 安装方法 …… 5
· 运行调试 …… 7
·更换滤芯的方法及步骤 8
·海尔智家APP联网指引 9
故障诊断及排除 10

环保清单 11

· 产品中限用物质的名称及含量……11

产品中食品接触材料列表 12

保修服务 13

· 用户须知 …… 13
·保修说明 13
·温馨提示……13
· "1+5"成套服务 14

使用注意事项

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

禁止

避免阳光及户外

避免安装在阳光直射及户外的场所

防冻

请勿将产品储存或暴露在0℃以下的环境中

受热

禁止在机体附近存放易燃易爆或受热易变形变质物品

警示

故障处理

机器出现故障时，请迅速切断水源、电源

避免小孩接触

请勿让小孩操作

紧急呼叫

寻求帮助请呼叫当地销售服务中心

注意

维护

请勿自行拆卸机器上的零部件，以防机器漏水和受损

温度

请在4℃\~40℃干燥场所使用

停用

超过24小时不使用净水机，请关闭其水源、电源

配件和滤芯

为保持机器正常运转，请务必使用带本公司防伪标贴的配件和滤芯请使用带有海尔防伪标贴的滤芯

正确的维修服务

本公司指定的经过专业培训持证上岗人员方可维修此机。

使用注意事项

■ 注意事项

安装前请仔细阅读该要求后再安装。

• 本净水机只可使用220V电源。在操作和维护期间，请遵循有关电器操作的一切安全注意事项。
• 如果本净水机电源线受到损坏，必须由制造商或授权服务中心进行处理。
• 本净水机仅用于过滤预先处理的市政自来水。不能用于过滤微生物状况不明的水。
  ● 本净水机的水不能直饮，请勿直接饮用。
• 请勿将本净水机浸入水中。
• 请勿将本净水机顶部放置任何物体。
• 请勿将本机器放置在室外及阳光直射的地方使用。
• 本净水机的进水温度不得大于38℃。
• 净水机在停止工作超过一周后，重新使用前应先放5分钟水后再进行使用。
• 由于热水会对净水机的内部处理系统造成严重损坏，需在净水机后面连接采暖热水锅炉或热水器的用户，请确保净水机的出水口与净水器的入水口之间至少有3米以上的连接管。如无法保持3米的连接管路，建议在净水机与热水锅炉之间安装一个止回阀。

产品简介

■ 产品型号及技术规格

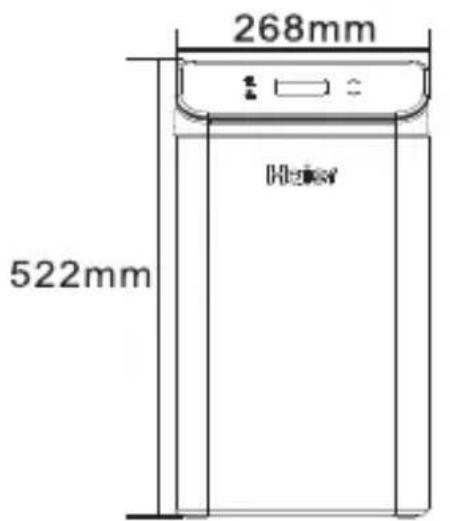

268mm 522mm Honey

453mm

产品名称	海尔牌HWP15-JR(WH)U1型净水机
型号	HWP15-JR(WH)U1
额定电压	220V
额定功率	18W
环境湿度	≤90%
环境温度	4°C~40°C
适用水质	市政自来水
适用水压	0.1MPa~0.4MPa
适用水温	5°C~38°C
防触电类型	II类回
净水流量	1.5m3/h
额定总净水量	60m3
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-一般水质处理器》(2001)的要求
执行标准	家用中央净水机Q/0281 HSW 005-2019
卫生批准文号	浙(04)卫水字(2021)第0415号

基本设置和说明

■ 控制面板功能及其意义

海尔系列的中央净功能及参数设置，采用前台设置模式，适用于用户，只可设置当前时间。

菜单/确认 手动/取消 12:00:00 系统正在为您供水 瞬时流量: 0.10m³/h 净化滤芯寿命:100% 向上 向下

1) Ⓞ按键

• 在供水状态下，按@键，进入用户设置主菜单界面，可查询或设置当前时间。
• 进入设置菜单中，设置完毕后，按◎键，蜂鸣声“嘀”响一声，设置成功并返回主菜单界面。

2) 按键

- 进入后台前台设置界面中，按◆键，返回供水状态。

4) ∧和∨键

• 在参数设置界面中，连续按下√或^可向上或向下调整各参数值。
• 同时按下^和\~两键5秒钟，可取消滤芯寿命提醒。

■ 参数说明

参数名	出厂设定	参数设定范围	说明
当前时间	随机	00:00~23:59

安装及维护

■ 装箱明细

序号	名称	数量
1	主机	1个
2	变压器	1个
3	说明书(含合格证、保修卡)	1份
4	扳手	1个

■ 安装方法

为了避免安装出现故障，请安装前仔细阅读以下事项

●本设备在运输、安装、使用过程中严禁倾斜或横放。

● 安装本设备处的地坪要平整，承重应大于300公斤/平方米，同时应具有交流电源、进出水接口、排污管及地漏。

●安装占地尺寸：长X宽X高≥500mm×300mm×600mm。

- 请勿将本设备安装于靠近有酸碱性物质或气体的地方，以免对设备造成腐蚀。

- 必须使用220V/50Hz单相交流电源，严禁使用其它电源。插座必须有可靠的接地线才能通电使用。

● 设备要求安装在本室内，若需在室外安装，对机体与管道必须采取保温措施，尤其要防冻，并且还要防晒防水。

- 最佳进水水压要求为0.1MPa\~0.4MPa，如低于或高于此标准应装增压泵或减压阀，以保证本设备的工作压力符合技术要求。

- 开始连接进水管前，请清除管路中残留的杂质、灰尘，然后将总阀门关闭，再连接本系统。

- 连接管道过程中尽可能将管道紧贴墙面，管道的走线要平直，弯角要清晰，布管结束后要用固定架将管道固定在墙面上。

- 管道接入时要注意其高度和摆放角度，管道接入后不能存在明显的应力，以免在长期的使用时，由于管道的应力造成水管损坏，使本设备或管道渗漏。

安装及维护

- 在连接旋口部件时，一般都装有密封件，因此，不宜用力过大，用力过大容易造成丝口滑牙和旋口崩裂。

2) 安装前准备事项

• 确认中央净要安装的位置(安装时应视实际情况而定)。
• 确认安装所需的各种工具。
  ●确认安装所需的各种配件是否齐全。
  ●安装之前请勿送水和送电。

3) 安装连接

• 管道系统连接与安装应按照"给排水管道施工标准"的规定执行。设备进出水接口与水管接口连接采用3/4"内丝PPR管或波纹管连接且必须安装在同一轴线上(见安装图示)。切勿将进水、出水位置装反。
• 依次连接进出水管确认各连接处密封无泄漏。与净水器进出水口建议使用软管(注意！连接管件、阀门应使用304不锈钢、合金钢锻件、高强度工程塑料等材料，严禁使用铁制材料的阀门和管件)。

Technical line drawing of a gasifier or refrigerant unit with pipes and valves, no text or symbols present

安装图示

各管线系统之间必须设置独立支架支撑，避免控制阀因承受来自管道的重力、应力损坏或漏水。

安装及维护

运行调试

当设备安装完毕，仔细阅读参数设置和说明后，接通电源，此时屏幕点亮“12：12”闪烁，请按照下表设置方法调整当前时间。

设置参数	设置方法	显示界面
当前时间	当前时间“12:12”出现持续闪烁时,须重新设置当前时间;1.在供水状态下,按下@键,进入用户设置界面,如图A1。系统默认“当前时间设置”项被选中;2.再按@键,显示当前时间设置界面如图A2,小时数“12”闪烁,按^或√键可调整小时数;3.再按@键,分钟数“12”闪烁,按^或√键可调整分钟数;4.再按@键,修改当前时间成功,按返回。	当前时间设置A1当前时间设置12:12A2

安装及维护

■ 更换滤芯的方法及步骤

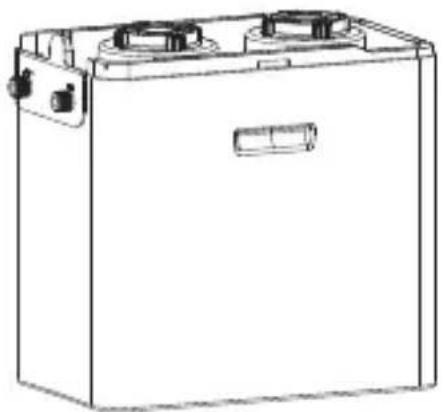

1) 打开上罩盖

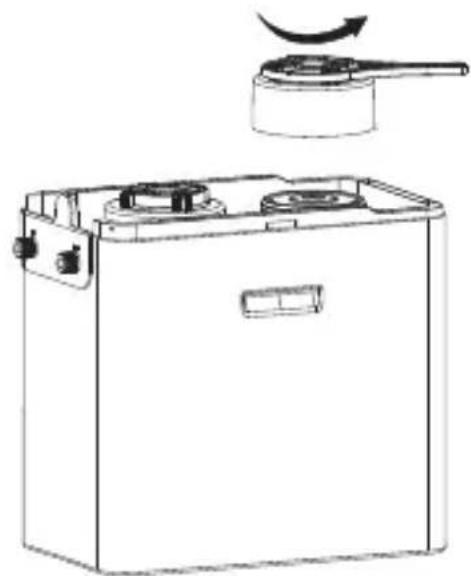

2) 用扳手将滤瓶盖按标识拧开

Simple line drawing of a rectangular box or enclosure with a curved top edge and a small protrusion at the bottom (no text or symbols)

Line drawing of a rectangular industrial or laboratory device with two circular top ports and a label on the front panel (no text or symbols present)

3) 取出滤芯

Line drawing of a rectangular industrial machine with a cylindrical top and side ports, showing internal components and an upward arrow (no text or symbols)

Line drawing of a portable stove with a lid and side-mounted fan (no text or symbols)

4) 安装滤芯

装滤芯

注：将新滤芯装入滤瓶内，再按照图2)，将滤瓶盖按标识拧紧(注意滤瓶盖内是否装有密封圈，没有的话必须装入密封圈)，安装完毕后通水观察是否漏水。

安装及维护

■ 海尔智家APP联网指引

1. 可通过以下方式下载“海尔智家”APP，根据向导完成账号注册登陆。

· 手机扫描产品包装箱二维码/机身二维码/说明书二维码，进行下载安装。
· 通过手机 “应用商店”，搜索 “海尔智家” 进行下载安装。

1. 添加设备

2. 在APP主页面，点击左上角的“+”按钮。
   · 选择附近家电或手动添加需绑定的设备型号。

3. 按照APP操作引导和提示说明进行绑定。

Illustration of a hand pointing at a smartphone screen displaying a small icon (no text or symbols)

登录 登录 登录

返回功能主页 OK! OK! 下一步

1. 设备联网

根据APP向导指示，为设备连接网络；若绑定过程中，提示未扫描到你的家电热点U-WTD，选择“手动连接”，在WiFi热点列表中，选择以“U-WTD”开头的网络，连接成功返回即可。

Mobile phone screenshot showing a login screen with Chinese text and a login button

文通电邮 用户名： √ 电话...

注册表单 登录 禁有免费注册表单 立即登录

1. 注意事项及联网失败原因排查

· 为产品联网时，请确保手机尽量接近设备。
- 绑定时，请确保设备处于配网状态（一般为Wi-Fi指示灯快闪）。
- 目前产品仅支持2.4GHz频段通信模式，暂不支持5G或2.4G和5G混合频段。
- Wi-Fi名称和密码不建议含有中文或特殊字符（包括标点符号，空格等）。
· 若路由器或Wi-Fi名称密码更改，需重复以上过程重新联网。
·随着产品技术更新，智家APP内容可能会有所变更，实际以智家APP内展示向导为准。

安装及维护

■ 故障诊断及维护

如果净水机不工作，请查看是否存在供水或者供电的问题。

如果净水机漏水，请关闭连接净水机进水口的自来水阀门。如果您在完成下述操作之后故障依然存在，请致电我们的服务监督电话：4006-999-999。

问题	原因	解决办法
1.不出水或出水量小	A.有异物堵塞B.长时间未更换滤芯造成滤芯堵塞	A.打开滤瓶盖子取出滤芯查看是否有异物堵塞现象B.更换滤芯
2.出水水质不达标	A.长时间未更换滤芯B.滤芯密封平垫损坏或丢失	A、B.更换滤芯
3.出水有异味或不干净	A.长时间未使用净水设备B.原水水质极差C.长时间未更换滤芯	A.打开水阀门让其冲洗一段时间B.加装其它设备进行初步过滤C.更换滤芯
4.滤芯接口渗漏	A.密封件破损B.塑料件损伤或缺料	A.更换密封件B.更换塑料配件

环保清单

标记“x”部件在废弃后

如处理不当，会对环境造成污染，也会造成资源的浪费

■ 产品中限用物质的名称及含量

部件名称	有害物质
	铅(Pb)	汞(Hg)	锡(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
外壳	○	○	○	○	○	○
电控板组件	×	○	○	○	○	○
净化滤芯壳体	○	○	○	○	○	○
滤芯	○	○	○	○	○	○
面板及组件	○	○	○	○	○	○
电源线连接线	○	○	○	○	○	○
包装及印刷	○	○	○	○	○	○
密封件	○	○	○	○	○	○
本表格依据SJ/T11364的规定编制○:表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。说明:某些型号产品可能不包含表中部分部件,具体以实物为准。标记“×”部件,皆因行业技术发展水平限制而无法实现有害物质的替代。 在中华人民共和国境内销售的电子信息产品必须标识此标志。圆圈内的数字表示正常使用状态下产品的环保使用期限。

备注：本产品与水接触材料(汞、铅、镉、六价铬出量)均符合卫生部《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)。

产品中食品接触材料列表

部件名称	部件材质	执行材质
滤瓶	PP	符合《生活饮用水输配水设备及防护材料卫生安全评价规范》(2001)
滤瓶密封圈	EPDM
PPR管组件	PPR
流量计	不锈钢
炭纤维滤芯	炭纤维
滤芯端盖	PP

保修服务

■ 用户须知

1、当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
3、各地售后服务中心如有变动，恕不另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；日的代表：数字1-9，代表1-9日，字母A-X，代表10-31日；
月份的代表：数字1-9，代表1-9月，字母A-C，代表10-12月；
年份的代表：数字1-9，代表2001-2009年，字母A-X，代表2010-2031年；
注：字母中无I与O，顺序以此类推。

■ 保修说明

尊敬的用户：

感谢您使用我们的产品，我们将按照《中华人民共和国消费者权益保护法》的有关规定为您提供优质的服务。

1.您可凭正规商场提供的本机有效购买发票原件享受我公司为您提供的以下服务：

(1)产品发生性能故障后，净水整机(滤芯除外)免费包修一年。
(2)净水机不能用作商业用途，否则整机(滤芯除外)及主要配件的包修期为3个月，除非购销合同中另有规定。
(3)包修期限一律以购机发票日期为准开始计算。

1. 下列情况，不属于免费包修服务范围，我公司可向您提供产品有偿收费服务。

(1)超过我公司规定的三包有效期，经修复仍可继续使用。
(2)由于用户自身原因运输、保管不善而损坏或未按说明书要求进行操作而损坏；
(3)未经我公司许可，自行拆动的或经非本厂保修点修理后的产品；
(4)不能出示正规商场提供的本机有效购买发票或发票涂改的产品；
3. 产品已超过国家规定的使用寿命期的发生性能故障后，我公司不再提供相关修理服务，请参照国家相关废旧家电报废规定或政策对产品进行更芯替换，旧机应进行报废处理不得再流向市场销售。

温馨提示

如果您的住所是高层建筑，自来水压力超过产品额定压力范围(如：大于0.4MPa)，建议您联系我们售后购置减压阀，这样可以保证净水机可靠使用，保证净水机使用寿命。

“1+5”成套服务

尊敬的用户：

感谢您选择和使用我们的产品。我们承诺：您的产品需要安装或维修等服务时，我们将提供：

“1+5”成套服务：

1: 一次就好服务。

5: 五项增值服务:

(1) 安全测电服务：为您提供安全测电并提醒讲解到位服务；
(2)讲解指导服务：向您讲解产品使用、保养常识，指导用户正确使用服务；
(3)一站通检服务：服务好本产品，对家中其他本企业产品进行通检服务；
(4)全程无忧服务：为您提供设计、送货、安装、清洗、延保、以旧换新等服务；
(5)现场清理服务：服务完成后将服务现场清理干净。

为体现真诚、贴心、我们友情提醒：

产品的安装服务，因用户的安装环境、个性需求不同，安装过程中如需辅加材料或有特殊服务项目需要支付材料等费用，您可通过“海尔智家”APP-“家电服务”-“收费标准”进行查看，并给予监督。如未按标准收费或服务规范执行不到位，可拨打服务监督电话400 699 9999，或通过“海尔智家”APP-“家电服务”-“在线客服”进行监督、评价。

如果您的产品有服务需求，欢迎体验海尔智家自助服务专区(预约服务、一键安装、一键维修)：手机搜索安装“海尔智家”APP，您可通过“家电服务”版块选择安装、维修等服务。

如您需要选购更多产品，可在“海尔智家”APP-“商场”进行选购。(更便捷、更快速、更省钱)

期待您的参与！

合格证

Certificate of Quality

检验员：

青岛海尔施特劳斯水设备有限公司

地址：山东省青岛胶州市海尔路1号

生产商：余姚市亚东塑业有限公司

地址：浙江省余姚市牟山镇运河沿路8号

版次：2021年 第5版
