目录

使用注意事项	1-2
注意事项	1-2
装箱清单	2

产品简介	3-4
产品型号及主要参数	3
产品部件名称	3
工艺原理图	4
电气原理图	4
产品特点	4
产品功能	5

安装及维护	5-10
安装方法	5-8
使用方法	9
维护保养	9
常见故障处理	10

保修证	11
用户须知	11

使用前请仔细阅读本说明书

请妥善保存本说明书以备使用

产品外观、颜色或表面图案以实物为准

我们的产品在不断更新，若有变更恕不另行通知

使用注意事项

注意事项

注：本项目所有内容均与安全有关，请用户务必遵守。 本项目中的注意事项只是为了正确地使用本产品。 注意事项中解释了危险、危害的程度大小及可能发生的事故。

1. 请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动终止。
2. 请在拆除包装后检查产品是否有损伤，核对配件是否齐全。
3. 儿童及无行为能力人请在监护人监督下使用本产品。
4. 倘若发生故障，应立即拔掉电源插头，关闭自来水进水阀门，切勿将有缺陷的产品置于工作状态。
5. 本产品在海尔授权的维修中心维修，在非授权的维修中心维修时，易引发其他不安全因素。
6. 反渗透RO膜的过滤产水流量会受水质、水压和水温的影响。当水质不符标准、水压过低、水温小于25℃时，其产水流量将小于标称值。

禁止标志	凡是带有该标志的内容,是必须禁止的行为,否则可能会造成产品的损坏或危及使用者的人身安全。
!警示标志	凡是带有该标志的内容,必须严格按照要求操作,否则可能会造成产品的损坏或危及使用者的人身安全。
注意标志	凡是带有该标志的内容,是使用者必须引起重视的部分,否则会因操作不当引起产品损伤或造成其他损失。

禁止

使用注意事项

警示

注意
配件和滤芯为保持机器正常运转,请务必使用本公司提供的配件和滤芯请使用带有海尔防伪标签的滤芯	温度请在4~40°C干燥场所使用	停用超过24小时不使用净水机,请关闭其水面、电源

装箱清单

主机	1台	一体式三通球阀	1个
储水桶	1个	水龙头挂壁支架	1个
鹅颈双出水龙头	1个	储水桶球阀	1个
2分PE水管	4米	二合一扳手	1个
水路保护盒	1台	说明书	1本
RO反渗透膜	1支	5μmPP滤芯	1支
活性炭滤芯	1支	1μmPP滤芯	1支
滤瓶	3个

产品简介

产品型号及主要参数

名称	海尔牌HRO5002-5C型反渗透净水机
型号	HRO5002-5C
额定电源	24V---
额定功率	36W
净水流量	0.15L/min
总净水量	2 m^3
适用压力	0.1MPa~0.4MPa
环境湿度	≤90%
环境温度	4°C~40°C
进水水温	5°C~38°C
进水总硬度	≤500mg/L(以CaCO3计)
使用水质	符合GB5749的市政自来水或其他集中式供水
出水水质	符合《生活饮用水水质处理器卫生安全与功能评价规范-反渗透处理装置》(2001)的要求
产品尺寸	365×195×450mm
卫生许可批准文号	(苏)卫水字(2014)第0489号

产品部件名称

水路保护盒 上盖 滤瓶 控板 反渗透膜 冲洗电磁阀 滤瓶盖 颗粒活性炭滤芯 1微米PP除污滤芯 上盖 后置活性炭滤芯 马达 高压开关 5微米PP除污滤芯 滤瓶

产品简介

工艺原理图


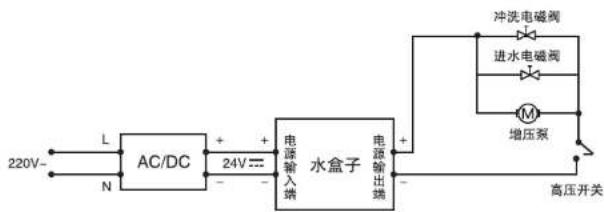

电气原理图

产品特点

1）本机所用滤材符合美国食品及药物管理局FDA标准，美国国家卫生基金会NSF标准，保证出水水质，安全可靠。
2）美国陶氏RO膜片，有效去除水中重金属、水垢、病毒以及化学残留物等有害物质。
3）采用进口斯里兰卡椰壳颗粒活性炭，有效吸附水中异色、异味，改善水质口感。
4）涉水部件均采用食品级材料，安全可靠。
5）智能化设计，自动控制系统，确保机器运行可靠。
6）超静音马达设计，使用舒适安心。

安装及维护

产品功能

第一级 致密聚丙烯熔喷滤芯：过滤精度为5微米，可有效滤除水中的泥沙、铁锈、悬浮颗粒等杂质；

第二级 颗粒活性碳滤芯：有效吸附水中余氯、异色、异味、可挥发性有机物、漂白剂等；

第三级 超精密聚丙烯熔喷滤芯：过滤精度为1微米，进一步滤除水中的微小颗粒、胶体、悬浮物等；

第四级 反渗透RO膜滤芯：过滤精度为0.0001微米，有效滤除水中的细菌、病毒、重金属离子、无机盐、以及化学残留物等有害物质；

第五级 后置活性炭：进一步吸附水中的异色、异味，调整水质口感，确保水质清醇、口感舒适。

安装方法

用户购买海尔反渗透RO净水机后，应请专业安装人员对产品进行安装与调试。

安装之前请确认包装箱内的附件是否完整，装箱单在说明书袋子内。

1、安装的环境要求

1.1 产品安装处应有市政自来水管路接口。

1.2 应有220V-电源插座。

1.3 产品安装场地干净卫生，周围无污染，无阳光直接照射；周围无易燃易爆和电气设备，不受雨淋。

注意：使用钻孔工具时请注意人身安全，并且钻孔位置不能有隐蔽的水、电、气管线。

2、电器线路的安装

2.1 必须由专业的人员持证上岗安装。

2.2 安装所需的工具和材料：试电笔、电线、绝缘胶布线管（槽）、插座板、膨胀胶塞、自攻螺丝等。

2.3 关闭电源总闸，按照用户的要求细心改装，操作过程中应该按照电气安装操作规程进行规范操作。

2.4 改装完毕后，检查电路和清理现场。

3、水路改装/进水三通的安装

3.1 所需的工具和材料：一体式三通球阀、生料带（水胶布）、2分PE管、活动扳手、平/尖嘴钳等。 3.2 打扫清理安装区域，关闭进水总阀门，拆卸水管接头（水龙头或角阀等）。

3.3 一体式三通球阀安装时，先将自来水龙头或角阀拆下，将进水阀装在三通接头上后，连同三通接头接回原水龙头或角阀。

3.4 进水管的安装:用PE管将三通球阀端与水盒子原水进水口连接，注意要有足够的预留长度。

3.5 如果进水压力超过0.4MPa，必须另外购买加装减压阀。

接其他龙头或封闭 一体式三通球阀 ———— 进水PE管 自来水龙头或角阀 ————

5

安装及维护

安装方法

4、快速接头的安装连接

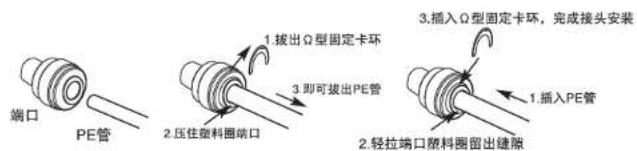

产品的进出水口都有快速接头端口。快速接头是一种不需要工具就能实现快速牢固连接的接头端口。首先拔出端口处Ω型固定卡环，将端口表面可活动的塑料圈压向端口，使之与端口相贴，就可轻易拔去喇叭型塑料柱塞。将PE管插入接头端口到底，再向外轻拉一下，使端口表面活动的塑料圈与端口留出一点缝隙，把Ω型固定卡环插入缝隙即可。

端口 PE管 1.拔出Ω型固定卡环 2.压住塑料圈端口 3.即可拔出PE管 2.轻拉端口塑料圈留出缝隙 3.插入Ω型固定卡环，完成接头安装 1.插入PE管

5、滤芯的安装

安装前三级滤芯

5.1 从滤芯包装箱取出第一级装有PP聚丙烯熔喷滤芯的滤瓶，拿出其滤芯，撕掉滤芯的包装，再将滤芯装入滤瓶中。
5.2 检查滤瓶口的密封圈，确保其平放在安装卡槽内。
5.3 将净水机主机正对自己，将该滤瓶旋入机器最右边的滤瓶盖，然后用专用滤瓶扳手旋紧、旋正，再将滤瓶贴贴在滤瓶身居中的位置。
5.4 依次类推，分别从右到左，依次安装第二、三级滤芯。

安装RO膜

打开主机顶盖，拔下RO膜壳进水端的PE管（参考快速接头的安装连接）。在RO膜止水圈上抹少许凡士林、食用油或水增加润滑度，把RO膜带有两只黑色密封圈的一端插入膜壳内（确保安装到位且RO膜止水圈不能倾斜，务必压到最底端），盖上膜壳盖并用扳手拧紧（注意不要漏装RO膜壳盖密封圈），再接上RO膜进水PE管。

RO膜壳盖 止水圈 RO膜 RO膜壳密封圈 RO膜壳体 RO膜进水口 二只黑色密封圈

6

安装及维护

安装方法

6、安装水龙头

出水管位置钻孔
6.1 所需的工具和材料：手电钻、钻头、水等。
6.2 根据用户意见，在洗漱盆或水槽等面板上定位划圈。
6.3 钻孔尽量选用金属专用开孔钻器。根据情况，选用合适的钻头（推荐使用 29 的金属开孔器和 12 的钻头）。
6.4 钻孔时集中精神，注意安全，尽量避免和其他人员交谈。钻头钻孔过程中会产生热量，可以加水降温。
6.5 钻孔完毕，清理好钻孔留下的碎屑污物等。
6.6 水槽或洗漱盆若留有洗手液洞孔，可直接使用此孔安装水龙头
鹅颈龙头的安装
6.7 所需要的工具和材料：尖嘴钳、纯净水鹅颈龙头套件、快接直通、2分PE管等。
6.8 将龙头下方螺帽拧下，依次把带有蓝色保护膜的不锈钢底盘、大胶垫套入螺纹丝管，穿入台面孔。再将金属垫片、小垫片等套入螺纹丝管，将金属螺帽旋入。 固定龙头。固定龙头，保证水龙头底座不旋动。
6.9 将快接直通插入水龙头的进水端，确保连接可靠，再裁剪适当长度的PE管，一端插入快接直通。
6.10 根据双出水类别相应连接，切勿接错水质类别。

脚颈龙头 开关扳手 不锈钢底盘 黑橡胶垫片 台面 金属垫片 小铁垫片 小金属垫片 金属螺母 快速一型接头

快接鹅颈水龙头的安装

7、压力桶球阀安装

使用材料和工具：压力桶、压力桶球阀、PE管等。

7.1 检查压力桶进水端的密封圈是否脱落；

7.2 取适当长度的PE管，将PE管一端套在二分螺母上，再将二分塞头塞入PE管内之后，

插入压力桶球阀，将螺帽拧紧。

8、PE水管连接

本机采用快速接头，只要将水管插入对应的接头中即可。（见图一）

在连接水管前先截取适当长度的PE管，并确保PE管的切面光滑整齐以防漏水。

安装及维护

安装方法

① 进水连接：将PE管一端连接在自来水进水球阀上，另一端连接在水路保护盒原水进水口处。将PE管一端连接在机身贴进水口处，另一端连接在水路保护盒原水出水口处。
② 纯水连接：将PE管一端连接在机身贴纯水接口处，另一端连接在水路保护盒纯水进水口处。将PE管一端连接在鹅颈水龙头进水端（短端），另一端连接在水路保护盒纯水出水口处。
③用水连接：将PE管一端连接在机身贴用水接口处，另一端连接在水龙头进水端（长端）。
④ 压力桶连接：将PE管一端连接在机身贴压力桶接口处，另一端连接在压力桶球阀上。
⑤ 排水连接：将PE管一端连接在机身贴排水接口处，另一端连接在下水道排水管上。
（注意：PE管连接在排水管上时务必固定紧，以免排水时水管甩出。排水管不可单独放置在没有满水保护措施的容器中，防止容器中水满导致地板浸泡）
PE管的连接与安装请注意以下事项：
◎ 水管应沿着厨柜边缘安装。
○ 使用适当的工具垂直剪裁，将水管剪成需要的长度。
- 水管安装时切勿弯折，以免水管受挤压。
为了使水流量畅通、快速，连接主机与水龙头的水管越短越好。

图一

安装及维护

使用方法

(1) 使用方法

第一步 机器安装完毕后，打开自来水进水三通阀前，请检查各连接头已锁紧、密封。

第二步 打开鹅颈龙头纯水端（确保鹅颈水龙头用水端关闭），关闭储水桶球阀，将水路保护盒内的电源连接线一端插在机器的DC电源插孔处，另一端插在水路保护盒电源输出口，将水路保护盒的电源线插上电源，马达运转，让水流约10分钟，将管路及反渗透膜上原有保护液冲洗干净（开始时，可能有后置活性炭滤芯的细炭粉流出，属正常现象，几分钟后就会消失），同时将管路空气排出。

第三步 关闭鹅颈水龙头，马达运行几秒后停止，机器显示满水。保持5分钟，检查机器各接头有无漏水现象。

第四步 如有漏水情形发生，请关闭机器的电源及进水球阀，检修好漏水处。

第五步 打开压力桶球阀，机器制水，注满第一桶水约需一个小时。

第六步 当压力桶满水时（马达停止运转），机器显示满水。先打开鹅颈水龙头放掉第一桶水（请勿饮用第一桶水），排完水关闭鹅颈龙头，重新开始制水、储水步骤。

第七步 水路保护盒的绑定，请参考水路保护盒使用说明书。

注意：

①24小时以上不使用净水机，请关闭机器的水源和电源。
②超过48小时不使用净水机，再次使用时请先排完压力桶内水，重新制水。
③净水机的纯水端出水可直饮，用水端出水建议作厨房洗漱用水，不建议生饮。

维护保养

(1) 滤芯更换周期

产品各滤芯在使用一段时间后，会在滤芯中积累各种杂质等，影响出水速度。为保持正常出水，应定期更换滤芯。在市政自来水的原水水温、水压、水质符合本说明书的前提下，按日平均纯净水用水量10升的情况下，各滤芯更换周期如下

滤芯种类	致密聚丙烯熔喷滤芯	颗粒活性炭滤芯	超精密聚丙烯熔喷滤芯	反渗透滤芯	后置活性炭滤芯
更换周期	6000升	12000升	12000升	24000升	12000升
滤芯外形

滤芯的更换周期完全根据用户的水质及使用纯净水的用量不同而有差异，因此，以上建议更换滤芯的周期仅供参考。

注意：如出现下列情况，也应考虑更换滤芯：

☐ 出水的水质较差，口感不好，出水TDS值大幅上升；
☐ 出水流量明显减少，若不是因环境温度及水温过低的原因，则需检查滤芯或膜是否受堵，或考虑更换滤芯；
如发现滤芯表面严重变色，或外表面已被污垢覆盖；
- 滤芯堵塞严重，出水缓慢或不出水时。

安装及维护

维护保养

(2) 滤芯更換

为了确保产品各滤芯发挥好过滤效果，保证出水达到饮用标准，用户应定期更换或清洗滤芯。用户在更换滤芯时，应由专业水处理安装维修人员来进行滤芯的更换。

a) 前三道滤芯更换方法：

1. 关闭进水球阀，关闭压力桶球阀，关闭净水机电源并打开取水龙头，将机器取出，使用配赠的滤瓶扳手取下需更换的滤芯滤筒，取出需更换滤芯，对准方向放入新滤芯，并重新旋紧滤筒，确认安装牢靠。

2. 清洗更换滤芯：参照《使用方法》步骤进行清洗。

b) 反渗透膜及后置活性炭滤芯更换方法

1. 反渗透膜：参考安装方法步骤五安装RO膜。
2. 后置活性炭滤芯：将后置活性炭滤芯两端接头旋下，更换新的后置活性炭滤芯后重新旋上接头。(注意水流的方向)
3. 安装好滤芯后，将机器还原在原来的安装位置上，再打开进水球阀与压力桶球阀，接通电源，按照水路保护盒说明书中的操作要求（第9页），对到期滤芯寿命进行复位操作。
4. 清洗更换滤芯：参照《使用方式》步骤对更换滤芯进行冲洗。
   注意：更换滤芯时请注意接管顺序，安装时请确保接头不漏水。

常见故障处理

故障状况	检查方法	改善方法
漏水	接头或滤瓶滤芯未锁紧水压过大管路或滤芯堵塞管路老化破裂滤芯的O形垫圈老化	锁紧安装减压装置调整进水压力更换管路、更换滤芯更换管路更换O形垫圈
马达运转但不出水	管路或滤芯堵塞马达头磨损或失压高压开关故障	检查堵塞原因并加以清除或更换检修或更换一请通知售后人员检修或更换一请通知售后人员
马达不工作	没电源没有进水或进水量太小水压不足高压开关或低压开关故障马达故障	检查变压器是否通电或插头是否松改善水源水压,到达启动条件更换一请通知售后人员检修或更换一请通知售后人员
水满马达运转不停	高压开关故障逆止阀损坏泄压高压开关压力设定太大	更换一请通知售后人员更换一请通知售后人员更换一请通知售后人员
储水桶满水但无纯水流出或流量小	储水桶压力不足或破损无压力鹅颈水龙头故障后置活性炭堵塞	更换一请通知售后人员检修或更换更换一请通知售后人员
水有异味	滤芯过期失效反渗透膜过期破损失效	定期更换一请通知售后人员定期更换一请通知售后人员

保修证

用户须知

1. 当您需要正常咨询或维修时，请与您所在地区的售后服务中心联系，如在咨询或维修时出现异议，可拨打服务电话咨询和反映。
   2、维修时若需收费，服务人员必须向您出示统一的收费标准，并说明需收费项目才能进行收费。
   3、各地售后服务中心如有变动，恕不再另行通知，请谅解；但可拨打服务电话联系，由话务工程师向您指定就近的维修点为您提供服务。
   4、生产日期：产品序列号的倒数第5、6、7位字符分别代表生产日期的日、月、年；
   日的代表：数字1\~9，代表1\~9日，字母A\~X，代表10\~31日；
   月份的代表：数字1\~9，代表1\~9月，字母A\~C，代表10\~12月；
   年份的代表：数字1\~9，代表2001\~2009年，字母A\~X，代表2010\~2031年。
   注：字母中无1与0，顺序以此类推。

海尔成套家电服务有限公司保修证使用说明

尊敬的用户：

感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此保修证及有效购机发票为您提供下列服务：

● 本产品是经过严格的质量管理以及检验过程的产品。
● 将保修证书妥善保管，作为您享受保修服务的凭据。
- 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
● 保修期内整机免费保修一年（自购买日起，以发票日期为准）。
● 如果使用过程中净水机出现故障无法排除时，请按以下方法联系维修：

保修期内：请与我公司售后服务中心或特约维修点联系，持保修证书及有效购机发票维修净水机。

超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定进行收费。

注：请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。

保修年限

1、整机免费保修一年（自购买之日起，以发票日期为准）。

注：滤芯为耗材，不在保修范围之内

2、下列情况，不属免费服务范围

A、不能出示保修说明及发票
B、发票涂改
C、意外因素或使用不当造成损坏
D 未经我公司许可 自行修理造成的损坏
E、超过三包有效期，经修复仍可继续使用
