PANDUAN PENGGUNA BS-320P ACER

Panduan Pengguna Proyektor Acer

Informasi Umum 01/2020

Informasi yang tercantum dalam publikasi ini dapat berubah secara berkala tanpa pemberitahuan sebelumnya kepada siapa pun mengenai revisi atau perubahan tersebut. Perubahan yang dilakukan akan disertakan dalam edisi baru panduan ini atau dokumen dan publikasi pelengkap. Perusahaan ini tidak memberikan pernyataan atau jaminan, baik secara tersurat maupun tersirat, berkaitan dengan isi dokumen ini dan secara tegas melepaskan tanggung jawab hukum terhadap jaminan tersirat tentang keadaan yang dapat diperjualbelikan atau kesesuaian untuk tujuan tertentu.

Catat informasi nomor model, nomor seri, tanggal pembelian, dan alamat pembelian pada lembar isian yang tersedia di bawah. Nomor seri dan nomor model tercantum pada label yang melekat di proyektor Anda. Semua hal yang terkait dengan unit Anda harus mencakup nomor seri, nomor model, dan informasi pembelian.

Tidak ada bagian dalam publikasi ini yang boleh diperbanyak, disimpan dalam sistem pengambilan, atau dikirim, dengan cara dan dalam bentuk apa pun, baik secara elektronik, mekanik, fotokopi, rekaman, maupun lainnya, tanpa izin tertulis sebelumnya dari Acer Incorporated.

Proyektor Acer

Nomor model: ____

Nomor seri: ____

Tanggal pembelian: ____

Alamat pembelian: ____

Acer dan logo Acer adalah merek dagang terdaftar Acer Incorporated. Nama produk atau merek dagang perusahaan lain yang terdapat dalam panduan ini hanya untuk identifikasi dan milik perusahaan yang bersangkutan.

"HDMI™, logo HDMI, dan High-Definition Multimedia Interface adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing LLC."

Informasi untuk keselamatan dan kenyamanan Anda

Baca petunjuk ini dengan saksama. Simpan dokumen ini untuk penggunaan di lain waktu. Patuhi semua peringatan dan petunjuk yang ditandai pada produk ini.

Matikan perangkat sebelum membersihkannya.

Lepaskan kabel produk dari stopkontak sebelum membersihkannya. Jangan gunakan pembersih cair atau aerosol. Gunakan kain lembab untuk membersihkan.

Hati-hati saat melepas konektor dari perangkat.

Patuhi panduan berikut bila memasang dan melepaskan unit catu daya eksternal:

• Pasang unit catu daya sebelum menghubungkan kabel daya ke stopkontak AC.
• Lepaskan kabel daya sebelum melepaskan unit catu daya dari proyektor.
• Jika sistem memiliki beberapa sumber daya, matikan sistem dengan melepaskan semua kabel daya dari catu daya.

Tindakan pencegahan untuk aksesibilitas.

Pastikan kabel daya dihubungkan ke stopkontak yang mudah dijangkau dan dekat dengan operator peralatan. Untuk mematikan peralatan, pastikan Anda juga melepas konektor daya dari stopkontak.

Peringatan!

• Jangan gunakan produk ini di dekat air.
• Jangan letakkan produk ini di tempat, dudukan, atau meja yang tidak stabil. Jika terjatuh, produk akan mengalami kerusakan fatal.
• Slot dan rongga tersedia sebagai ventilasi untuk menjamin keandalan pengoperasian dan melindungi produk dari panas yang berlebihan. Rongga ini tidak boleh tertutup atau terhalang. Rongga tidak boleh terhalang dengan meletakkan produk ini di atas kasur, sofa, matras, atau permukaan sejenis.

Produk ini tidak boleh diletakkan di dekat atau di atas radiator atau sumber panas, atau instalasi terpasang kecuali jika terdapat ventilasi yang memadai.

- Jangan masukkan benda apapun ke dalam produk melalui slot kabinet karena benda tersebut dapat menyentuh titik tegangan berbahaya atau menyebabkan hubungan arus pendek yang akan menimbulkan kebakaran atau sengatan arus listrik. Jangan tumpahkan cairan apapun pada atau ke dalam produk.

• Untuk menghindari kerusakan komponen internal dan mencegah kebocoran pada baterai, jangan letakkan produk ini di atas bidang yang bergetar.
• Jangan gunakan di lingkungan yang menimbulkan guncangan, hentakan, atau getaran, karena dapat menyebabkan hubungan arus pendek atau kerusakan pada perangkat rotor dan lampu.

Menggunakan daya listrik

• Produk ini harus dioperasikan menggunakan jenis daya sesuai dengan yang tertera pada label. Jika Anda ragu tentang jenis daya yang tersedia, hubungi dealer Anda atau perusahaan listrik negara.
• Jangan biarkan benda apapun berada di atas kabel daya. Jangan letakkan produk ini di tempat orang lewat karena kabel akan terinjak.
• Jika Anda akan menggunakan produk dengan kabel ekstensi, pastikan nilai total ampere peralatan yang dihubungkan ke kabel ekstensi tidak melebihi nilai ampere kabel ekstensi. Pastikan juga nilai total semua produk yang dihubungkan ke stopkontak tidak melebihi nilai sekering.
• Jangan bebani arus listrik, terminal, atau stopkontak melewati batas dengan menghubungkan terlalu banyak perangkat. Beban sistem secara keseluruhan tidak boleh melebihi 80% dari nilai sirkuit cabang. Jika menggunakan terminal daya, beban sistem tidak boleh melebihi 80% dari nilai input terminal daya.
• Adaptor AC produk ini dilengkapi konektor ground tiga kabel. Konektor hanya boleh dihubungkan ke stopkontak yang memiliki ground. Pastikan stopkontak memiliki ground yang benar sebelum memasang konektor adaptor AC. Jangan hubungkan konektor ke stopkontak yang tidak memiliki ground. Untuk informasi lebih lanjut, hubungi teknisi listrik Anda.

Peringatan! Pin ground adalah fitur pengaman yang penting. Penggunaan stopkontak yang tidak memiliki ground dengan benar dapat menyebabkan sengatan listrik dan/atau cedera.

Catatan: Pin ground juga memberikan perlindungan yang baik dari noise tidak diinginkan yang dihasilkan oleh perangkat listrik lain di sekitarnya yang dapat mengganggu performa produk ini.

- Gunakan produk hanya dengan unit kabel catu daya yang disediakan. Bila Anda akan mengganti unit kabel daya, pastikan kabel daya yang baru memenuhi persyaratan berikut ini: jenis non-permanen, terdaftar UL/sertifikasi CSA, standar VDE atau sejenis, panjang maksimum 4,5 meter (14,76 kaki).

Perbaikan produk

Jangan perbaiki sendiri produk ini, karena saat menutup dan membuka penutup produk, Anda dapat menyentuh titik tegangan berbahaya atau risiko lainnya. Serahkan seluruh perbaikan pada teknisi ahli.

Lepaskan kabel produk dari stopkontak dan bawa ke teknisi ahli jika mengalami kondisi sebagai berikut:

• kabel daya atau konektor rusak, terpotong, atau terbakar
• produk terkena cairan
• produk terkena hujan atau air
• produk terjatuh atau casing rusak • performa produk menunjukkan perubahan nyata, menandakan perlunya perbaikan
• produk tidak berfungsi secara normal setelah menjalankan petunjuk pengoperasian

Catatan: Atur kontrol yang telah dijelaskan dalam petunjuk pengoperasian saja, karena pengaturan kontrol yang tidak tepat dapat menimbulkan kerusakan dan menyulitkan kerja teknisi ahli untuk memperbaikinya kembali ke kondisi normal.

Peringatan! Demi keamanan, jangan gunakan komponen tambahan atau komponen pengganti non-standar. Untuk pilihan produk yang tersedia, hubungi dealer Anda.

Perangkat Anda dan aksesorinya memiliki beberapa komponen kecil. Jauhkan dari jangkauan anak-anak.

Informasi keselamatan tambahan

- Jangan tatap ke arah lensa proyektor saat lampu menyala. Cahayanya dapat merusak mata Anda.

RG2 IEC 62471-5:2015

• Pertama-tama nyalakan proyektor, lalu sumber sinyal.
• Jangan letakkan produk di area sebagai berikut:

- Ruangan yang memiliki ventilasi buruk atau terbatas. Diperlukan sekurangnya jarak 50 cm dari dinding dan aliran udara yang lancar di sekitar proyektor.

- Lokasi yang temperaturnya mungkin dapat meningkat tajam, misalnya di dalam kendaraan dengan semua kaca jendela tertutup.

- Lokasi yang terlalu lembab, berdebu, atau berasap rokok dapat mengotori komponen optikal, sehingga mengurangi masa pakai dan menjadikan gambar lebih gelap.

- Lokasi dekat alarm kebakaran.

• Lokasi dengan temperatur sekitar lebih dari 40 °C/104 °F. Lingkungan seperti itu dapat menyebabkan kipas beroperasi dalam mode siaga.
• Lokasi dengan ketinggian lebih dari 10.000 kaki.
• Segera lepaskan konektor daya jika terjadi masalah dengan proyektor. Jangan gunakan proyektor bila mengeluarkan asap atau bunyi dan bau yang tidak semestinya. Hal ini dapat menimbulkan percikan api atau sengatan listrik. Untuk itu, segera lepaskan konektor daya dan hubungi dealer Anda. •Jangan gunakan produk hingga rusak atau menjatuhkannya. Jika terjadi, hubungi dealer Anda untuk pemeriksaan. •Jangan hadapkan langsung lensa proyektor ke matahari. Hal ini dapat menyebabkannya terbakar.
• Saat menonaktifkan proyektor, sebaiknya pastikan proyektor selesai menjalani siklus pendinginan sebelum menonaktifkan daya. •Jangan sering mematikan catu daya secara tiba-tiba atau melepas kabel proyektor selama pengoperasian berlangsung. Cara terbaik adalah dengan menunggu kipas hingga berhenti berputar sebelum mematikan daya. •Jangan sentuh kisi-kisi udara dan panel bawah karena panas.
• Bersihkan penyaring udara, jika ada, secara berkala. Temperatur dalam proyektor dapat menjadi sangat panas dan menyebabkan kerusakan jika penyaring/slot ventilasi tertutup debu atau kotoran.
• Jangan tatap ke arah kisi-kisi udara saat proyektor bekerja. Cahayanya dapat merusak mata Anda.
• Buka selalu jendela lensa atau lepas penutup lensa saat proyektor diaktifkan.
• Jangan biarkan benda apapun menutupi lensa proyektor saat proyektor sedang bekerja karena benda tersebut dapat menjadi panas dan rusak atau menimbulkan kebakaran. Untuk mematikan lampu sementara, tekan HIDE pada remote control.
• Jangan gunakan lampu yang telah melebihi masa pakai. Hal ini terkadang dapat menyebabkan kerusakan.
• Hubungi dealer lokal Anda atau pusat layanan Acer ketika Anda ganti lampunya.
• Produk akan mendeteksi sendiri masa pakai lampu yang terpasang. Harap hubungi dealer lokal Anda atau pusat layanan Acer untuk mengganti lampunya, bila pesan peringatan lampu muncul. •Jangan coba membongkar proyektor ini. Bahaya tegangan tinggi di dalamnya dapat mencelakai Anda. •Jangan letakkan proyektor pada sisinya secara vertikal. Proyektor dapat terjatuh, sehingga mengakibatkan cedera atau kerusakan.
• Produk ini dapat menampilkan gambar terbalik untuk pemasangan di langit-langit. Gunakan hanya unit pemasangan langit-langit dari Acer untuk memasang proyektor dan memastikan pemasangan yang aman.
• Proyektor harus ditempatkan secara horizontal melalui mode desktop atau mode pemasangan di langit-langit saja. Sudut kemiringannya tidak boleh melebihi 6 derajat, jika tidak akan menyebabkan penurunan dramatis pada masa pakai lampu atau masalah keselamatan yang parah dari kerusakan sistem.

Tindakan pencegahan untuk pendengaran

Untuk melindungi pendengaran Anda, ikuti saran sebagai berikut.

• Perbesar volume secara bertahap hingga Anda dapat mendengar suara dengan jelas dan nyaman. • Jangan perbesar lagi volume suara jika telinga Anda telah terbiasa. • Hindari mendengarkan musik terlalu keras dalam waktu lama. • Jangan perbesar volume suara untuk mengatasi kebisingan sekitar. • Perkecil volume suara jika Anda tidak dapat mendengar pembicaraan orang di sekitar.

Petunjuk pembuangan

Jangan buang perangkat elektronik ke tempat sampah. Untuk meminimalkan polusi dan menjaga kelestarian lingkungan, lakukan daur ulang. Untuk informasi lebih lanjut tentang peraturan WEEE (penanganan limbah peralatan listrik dan elektronik), kunjungi

Informasi tentang merkuri

Untuk proyektor atau produk elektronik yang terdiri dari monitor atau layar LCD/CRT:

"Lampu yang mengandung Merkuri, Buang dengan Benar."

Lampu di dalam produk ini mengandung merkuri, karena itu harus didaur ulang atau dibuang sesuai peraturan setempat. Untuk informasi lebih lanjut, hubungi Electronic Industries Alliance di www.eiae.org. Untuk informasi tentang pembuangan limbah khusus lampu, kunjungi www.lamprecycle.org.

Informasi penting

Catatan Penggunaan

Yang Perlu Anda lakukan:

• Matikan produk sebelum membersihkan.
• Untuk membersihkan casing layar gunakan kain lembut yang dibasahi sedikit larutan deterjen ringan.
• Matikan konektor daya dari stopkontak AC bila produk tidak akan digunakan dalam waktu lama.

Jangan:

• Tutup slot dan rongga udara pada unit yang disediakan untuk ventilasi.
• Gunakan pembersih, lilin atau pelarut yang bersifat mengikis untuk membersihkan unit.
• Gunakan dalam kondisi berikut ini:
• Di lingkungan yang terlalu panas, dingin atau lembab. • Di area yang berdebu dan kotor. • Dekat dengan peralatan yang menghasilkan medan magnetik yang kuat.
• Diletakkan di area yang menerima sinar matahari langsung.

Perhatian

Patuhi semua peringatan, pencegahan dan perawatan yang direkomendasikan dalam panduan pengguna ini untuk memaksimalkan masa pakai unit.

Peringatan:

• Jangan tatap ke arah lensa proyektor saat lampu menyala. Cahayanya yang tajam dapat merusak mata Anda.
• Untuk mengurangi risiko kebakaran atau sengatan listrik, jangan biarkan produk ini terkena hujan atau kelembaban. • Jangan buka atau bongkar produk karena dapat menyebabkan sengatan listrik.
• Produk akan mendeteksi sendiri masa pakai lampu yang terpasang. Harap hubungi dealer lokal Anda atau pusat layanan Acer untuk mengganti lampunya, bila pesan peringatan lampu muncul.
• Saat menonaktifkan proyektor, pastikan proyektor menjalani siklus pendinginan sebelum mematikannya dari stopkontak.
• Pertama-tama hidupkan proyektor, kemudian sumber sinyal.
• Jangan pasang penutup lensa saat proyektor bekerja.
• Saat lampu mencapai akhir masa pakainya, lampu akan terbakar dan mengeluarkan bunyi berdesis. Jika ini terjadi, proyektor tidak dapat dihidupkan kembali hingga modul lampu diganti. Untuk mengganti lampu, hubungi dealer lokal Anda atau pusat layanan Acer.

Informasi untuk keselamatan dan kenyamanan Anda iii

Informasi penting viii

Catatan Penggunaan viii

Perhatian viii

Pendahuluan 1

Fitur-fitur Produk 1

Ikhtisar Produk 2

Ikhtisar Proyektor 3

Tampilan Proyektor 3

Panel Kontrol 4

Tata letak Remote Control 5

Pengenal Fitur MHL 7

Persiapan 8

Menghubungkan Proyektor 8

Menghidupkan atau Mematikan Proyektor 10

Menghidupkan Proyektor 10

Mematikan Proyektor 11

Mengatur Gambar Proyeksi 12

Mengatur Tinggi Gambar Proyeksi 12

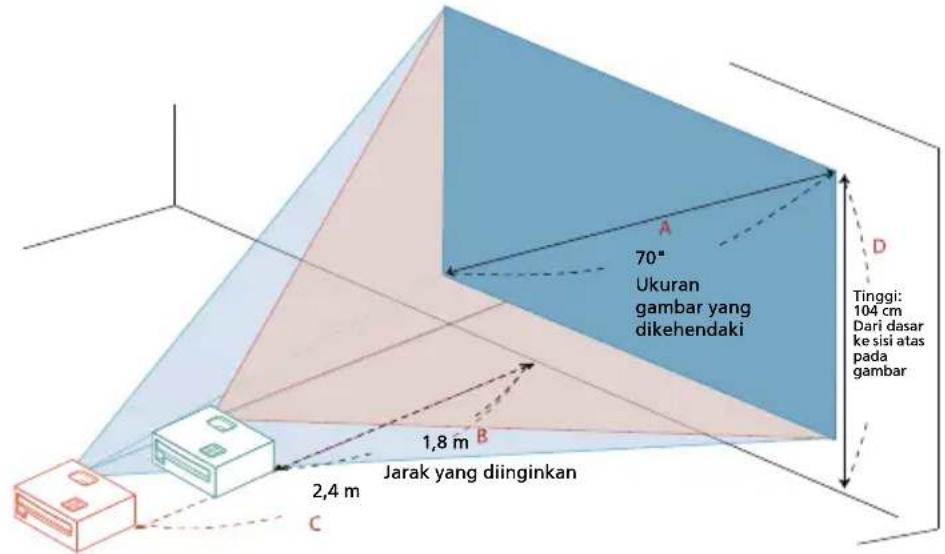

Cara mendapatkan ukuran gambar yang

diinginkan dengan menyesuaikan jarak dan zoom 13

Kendali Pengguna 17

Menu pemasangan 17

Menu Tampilan Pada Layar (OSD) 18

Color (Warna) 19

Image (Gambar) 21

Setting (Pengaturan) 24

Management (Pengelolaan) 28

Audio 30

3D 30

Language (Bahasa) 31

Lampiran 32

Mengatasi masalah 32

Daftar Keterangan LED & Alarm 36

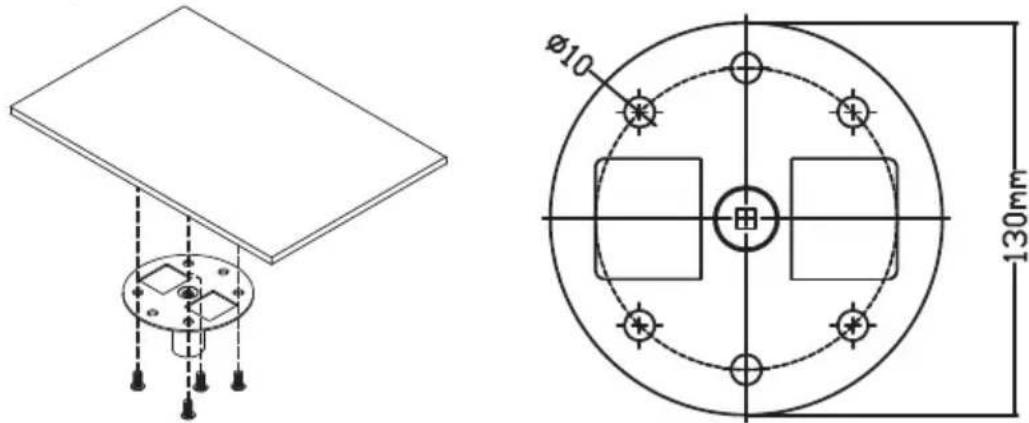

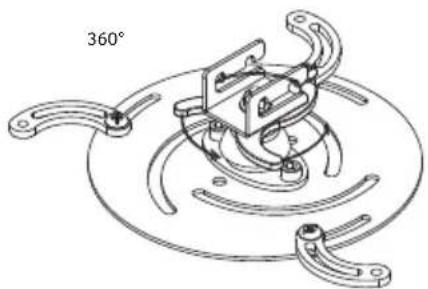

Pemasangan pada Langit-langit 37

Spesifikasi 40

Mode kompatibilitas 45

Informasi peraturan dan keselamatan 50

Pendahuluan

Fitur-fitur Produk

Produk ini adalah proyektor DLP® chip tunggal. Fitur-fitur andalan mencakup:

• Teknologi DLP®
• Aktifkan konten 3D proyeksi lewat DLP Link Technology: 3D Blu Ray didukung
• Tombol Sekali Sentuh "3D" pada remote control memungkinkan akses cepat dan mudah pada fungsi 3D
• Teknologi Acer ColorBoost menghasilkan warna asli yang alami agar gambar tampak tajam dan hidup
• Kecerahan dan rasio kontras yang tinggi
• Memiliki mode tampilan yang fleksibel yang dapat mengoptimalkan performa dalam kondisi apapun
• Kompatibel dengan NTSC / PAL / SECAM dan mendukung HDTV (720p, 1080i, 1080p)
• Pemakaian daya yang lebih rendah dan modus ECO (hemat) akan memperpanjang masa pakai lampu
• Fungsi Dynamic Black (Hitam Dinamis)/ExtremeEco akan membantu mengurangi pemakaian daya lampu dan memperpanjang masa pakai lampu

- Dynamic Black (Hitam Dinamis): Jika dihidupkan, proyektor akan secara dinamis mengatur pemakaian daya lampu sesuai kecerahan gambar yang diproyeksikan. Bila memproyeksikan gambar yang lebih gelap, maka pemakaian daya akan berkurang dan kontras gambar juga akan disempurnakan.

- ExtremeEco: Proyektor akan mengurangi pemakaian daya lampu hingga 70% bila tidak ada sinyal input yang dapat terdeteksi selama 15 menit.

• Acer EcoProjection Technology memberikan pendekatan manajemen daya yang canggih dan peningkatan efisiensi secara fisik
• Koreksi elemen pengaturan lanjutan menghasilkan presentasi yang optimal
• Menu OSD (onscreen display) multi bahasa • Panduan lensa fokus/proyeksi zum
• Pembesaran digital 0,8 \~ 2X dan fungsi gerakan panning
• Kompatibel dengan OS Microsoft Windows 2000, XP, 7, 8, 8.1, 10, Vista , Macintosh, Chrome
• Setelan LAN memungkinkan manajemen jarak jauh pada proyektor lewat browser web
• Mendukung Crestron • Fungsi CEC (Consumer Electronics Control) didukung
• LumiSense didukung • Fungsi BluelightShield didukung

Ikhtisar Produk

Proyektor ini dilengkapi semua item yang ditampilkan di bawah ini. Pastikan unit Anda lengkap. Segera hubungi dealer Anda jika salah satu item tidak ada.

Panduan pengguna (CD-ROM) (Opsional)

Remote control Panduan ringkas

Baterai AAA x 2 Tas proyektor (Opsional)

Proyektor Multi-media Acer (CD-ROM) (Opsional)

Panduan singkat hidupkan Proyektor Multi-media Acer (Opsional)

Ikhtisar Proyektor

Tampilan Proyektor

Sisi depan/atas

# Fungsi Keterangan
1 LAMP LED indikator Lampu.
2 POWER LED indikator Daya.
3 Keystone Sesuaikan distorsi gambar yang disebabkan oleh proyeksi miring.
4 Tombol daya Mengacu ke "Menghidupkan atau Mematikan Proyektor" seksi.
5 ENTER Konfirmasi pemilihan item Anda.
6 BACK Batakan pemilihan Anda, atau kembali ke halaman sebelumnya.
7 TEMP LED indikator temperatur.
8 SOURCE Ganti sumber aktif.
9 Tombol pilihan empat arah	Pilih item atau buat penyesuaian pada pilihan Anda.
10 MENU Luncurkan menu OSD (Onscreen display), kembali ke langkah sebelumnya untuk pengoperasian menu OSD atau keluar dari menu OSD.

Tata letak Remote Control

# Fungsi Keterangan
1 DAYA Mengacu ke "Menghidupkan atau Mematikan Proyektor" seksi.
2 RATIO Memilih rasio aspek.
3 Laser Mengeluarkan sinar penunjuk laser yang dapat dilihat untuk tujuan presentasi. Fungsi ini tidak tersedia untuk proyektor yang dijual di pasaran Jepang/Tiongkok.
4	Keystone	Sesuaikan distorsi gambar yang disebabkan oleh proyeksi miring.
	Tombol pilihan empat arah	Pilih item atau buat penyesuaian pada pilihan Anda.
	ENTER Konfirmasi pe	emilihan item Anda.
	▶/II Putar/Jeda
5 BACK Batalkan pemilih an Anda, atau kembali ke halaman sebelumnya.
			■ Berhenti
6 FREEZE Untuk menghen tikan sebentar gambar layar.
7 VGA Mengubah sumber ke VGA. Sambungan ini mendukung analog RGB, dan YPbPr (480i/480p/576i/576p/720p/1080i/1080p).
8 PgUp/PgDn Hanya untuk mode komputer. Gunakan tombol ini untuk memilih halaman sebelum atau berikutnya. Fungsi ini hanya tersedia bila proyektor tersambung ke komputer menggunakan kabel USB mini.
# Fungsi		Keterangan
9 COMPONENT (Tidak ada fungsi)
10 MEDIA Buka halaman		PENYIAPAN MEDIA. (untuk LAN/model kompatibel nirkabel)
11 Pemancar inframerah		Mengirim sinyal ke proyektor.
12 3D Tekan untuk membuka menu 3D guna menyesuaikan pengaturan 3D.
13 SOURCE Ganti sumber		aktif.
14 MODE Pilih mode layar.
15 MENU Luncurkan menu Tampilan pada Layar (OSD), atau keluar dari menu OSD.
16 HIDE Tekan "HIDE" untuk menyembunyikan gambar; tekan kembali untuk menampilkan gambar.
17 HDMI/MHL Untuk mengganti sumber menjadi HDMITM (atau MHL). (untuk model dengan konektor HDMITM atau MHL)
18 ZOOM IN/ZOOM OUT		Memperbesar atau memperkecil tampilan proyektor.
19 VIDEO Untuk mengganti sumber ke video komposit.
20 LAN/WiFi Untuk mengubah sumber ke LAN/WiFi. (untuk LAN/model kompatibel nirkabel)
21 KeyPad 0~9		Tekan "0~9" untuk memasukkan sandi ke "Setting (Pengaturan)" > "Security (Keamanan)".
22 MUTE Mendiamkan atau membunyikan volume proyektor.

Pengenal Fitur MHL

Bila perangkat pintar Anda terhubung dengan proyektor, maka Anda dapat menggunakan beberapa tombol di remote control untuk mengendalikan perangkat pintar. Tekan "MODE" sebentar untuk masuk atau meninggalkan mode pengendali MHL. Setelah masuk ke mode pengendali MHL, tekan "SOURCE" untuk beralih antara mode navigasi (default), mode media, dan mode numerik.

# Fungsi			Keterangan
			Mode navigasi	Mode media	Mode numerik
14	MODE Tekan untuk masuk atau meninggalkan mode pengendali MHL.
13	SOURCE Setelah masuk ke m mode pengendali MHL, tekan untuk beralih antara mode naviasi (deafault), mode media dengan mode numerik.
4 Tomhol pilihan empat arah	Naik Naiik (Tidak ada fungsi)				(Tidak ada fungsi)
	Turun Turun (Tidak ada fungsi)				(Tidak ada fungsi)
	Kiri Kiri (Tidak ada fungsi)				(Tidak ada fungsi)
	Kanan Kanan (Tidak ada fungsi)				(Tidak ada fungsi)
21 Keypad 0~9 (Tidak ada fungsi)				(Tidak ada fungsi)	Masukkan 0-9.
15 MENU Selanjutnya ke menu akar.				(Tidak ada fungsi)	(Tidak ada fungsi)
4	ENTER Pilih atau masukkan item.			Memutar/ Menjeda/ Menghentikan file media.	(Tidak ada fungsi)
	▶/II Putar/Jeda
5	BACK Keluar dari halaman aktif.				(Tidak ada fungsi)
	■ Berhenti
8	PgUp/PgDn		Gunakan tombol ini untuk memilih halaman sebelum atau berikutnya.		(Tidak ada fungsi)
22 MUTE Mendiamkan atau membunyikan volume proyektor.					(Tidak ada fungsi)

Persiapan

Menghubungkan Proyektor

Catatan: Antarmuka konektor tergantung pada spesifikasi model.

Catatan: Agar proyektor berfungsi dengan baik pada komputer Anda, pastikan waktu mode layar kompatibel dengan proyektor.

Catatan: Ada beberapa perangkat pintar membutuhkan konvertor (diberikan oleh pembuat perangkat pintar) untuk mengaktifkan fungsi MHL.

Catatan: Dongle HDMI/MHL kompatibel: HD nirkabel (MWIHD1), MWA3, Chromecast™.

Menghidupkan atau Mematikan Proyektor

Menghidupkan Proyektor

1 Pastikan kabel daya dan kabel sinyal dipasang dengan benar. LED indikator Daya akan berkedip merah. 2 Hidupkan proyektor dengan menekan (DAYA) pada panel kendali atau kendali jarak jauh, dan LED indikator Daya akan berubah menjadi biru. 3 Hidupkan peralatan (komputer, notebook, pemutar video, dll.). Proyektor akan mendeteksi peralatan yang terhubung secara otomatis (saat Anda pertama kali menghidupkan proyektor atau fungsi Source Selection (Pemilihan Sumber) adalah "Auto" (Otomatis)).

- Jika layar menampilkan "No Signal [Tidak Ada Sinyal]", pastikan kabel sinyal terhubung dengan benar.

- Jika Anda terhubung ke sumber ganda pada waktu yang sama, gunakan "SOURCE" pada panel kendali atau kendali jarak jauh, atau gunakan tombol sumber langsung pada kendali jarak jauh untuk beralih di antara masukan-masukan.

Mematikan Proyektor

1 Untuk mematikan proyektor, tekan tombol daya. Pesan berikut muncul di layar:

Tekan kembali tombol daya untuk menyelesaikan proses mematikan.

2 Indikator LED daya akan menyala merah solid untuk menunjukkan mode siaga. 3 Kini kabel daya aman untuk dilepas.

Bila Instant Resume (Lanjut Cepat) dipilih:

1 Indikator daya LED akan beralih menjadi MERAH dan berkedip cepat setelah proyektor dimatikan, namun kipas terus berfungsi kurang lebih selama 2 menit untuk memastikan sistem telah dingin dengan semestinya. 2 Selama kabel daya tetap terpasang, Anda dapat menekan tombol daya untuk segera menghidupkan kembali proyektor dalam waktu 2 menit selama proses mematikan. 3 Setelah sistem dingin, indikator daya LED akan berhenti berkedip dan beralih menjadi merah untuk menunjukkan mode siaga. 4 Sekarang kabel daya aman dilepas.

Indikator peringatan:

• Pesan pada layar ini menunjukkan bahwa proyektor terlalu panas. Lampu dan proyektor akan mati secara otomatis, kemudian indikator temp LED akan beralih menjadi merah. Hubungi dealer atau pusat layanan setempat.

Pesan pada layar ini menunjukkan bahwa kipas rusak. Lampu dan proyektor akan mati secara otomatis, kemudian indikator temp LED akan berkedip. Hubungi dealer atau pusat layanan setempat.

Catatan: Setiap kali proyektor mati secara otomatis dan indikator lampu LED beralih menjadi merah, hubungi peritel atau pusat layanan setempat.

Mengatur Gambar Proyeksi

Mengatur Tinggi Gambar Proyeksi

Proyektor memiliki dua kaki elevator untuk mengatur ketinggian gambar.

Untuk meninggikan gambar:

1 Gunakan bagian depan Roda penyesuai kemiringan untuk menaikkan gambar sesuai dengan posisi ketinggian yang diinginkan.

2 Gunakan bagian belakang Roda penyesuai kemiringan untuk memperbaiki posisi layar.

Untuk merendahkan gambar:

1 Gunakan bagian depan Roda penyesuai kemiringan untuk menurunkan gambar sesuai dengan posisi ketinggian yang diinginkan.

2 Gunakan bagian belakang Roda penyesuai kemiringan untuk memperbaiki posisi layar.

Roda penyesuai kemiringan Roda penyesuai kemiringan

Cara mendapatkan ukuran gambar yang diinginkan dengan menyesuaikan jarak dan zoom

Tabel di bawah ini menunjukkan cara mendapatkan ukuran gambar yang diinginkan dengan menyesuaikan posisi atau pengatur zoom.

- Seri SVGA/XGA dengan rasio pembesaran 1,1x dan rasio sorotan 1,96 – 2,15

untuk mendapatkan ukuran gambar sebesar 70 inci, letakkan proyektor pada jarak 2,8 m hingga 3,1 m dari layar, kemudian sesuaikan tingkat zoom.

Ukuran Gambar yang Diinginkan Jarak (m) Tinggi (cm)
Diagonal (inci)<A>	Panjang (cm) x Lebar (cm)	Zoom maks.<B>	Zoom min.<C>	Dari bagian dasar ke bagian atas gambar< D >
30 61 x 46	1,3 50
40 81 x 61	1,6 1,7 67
50 102 x 76	2,0 2,2 84
60 122 x 91	2,4 2,6 101
70 142 x 107	2,8 3,1 117
80 163 x 122	3,2 3,5 134
90 183 x 137	3,6 3,9 151
100 203 x 152	4,0 4,4 168
120 244 x 183	4,8 5,2 201
150 305 x 229	6,0 6,6 251
180 366 x 274	7,2 7,9 302
200 406 x 305	8,0 8,7 335
250 508 x 381	10,0 10,9	419
300 610 x 457	11,9		503

Rasio Zoom: 1,1 x

- Seri XGA dengan rasio pembesaran 1,3x dan rasio sorotan 1,51 – 1,97 Untuk mendapatkan ukuran gambar sebesar 70 inci, letakkan proyektor pada jarak 2,1 m hingga 2,8 m dari layar, kemudian sesuaikan tingkat zoom.

Ukuran Gambar yang Diinginkan Jarak (m) Tinggi (cm)
Diagonal (inci)< A >	Panjang (cm) x Lebar (cm)	Zoom maks.< B >	Zoom min.< C >	Dari bagian dasar ke bagian atas gambar< D >
30 61 x 46	1,2			49
40 81 x 61	1,2 1,6			66
50 102 x 76	1,5 2,0			82
60 122 x 91	1,8 2,4			98
70 142 x 107	2,1 2,8 115
80 163 x 122	2,5 3,2			131
90 183 x 137	2,8 3,6			147
100 203 x 152	3,1 4,0			164
120 244 x 183	3,7 4,8			197
150 305 x 229	4,6 6,0			246
180 366 x 274	5,5 7,2			295
200 406 x 305	6,1 8,0			328
250 508 x 381	7,7 10,0			410
300 610 x 457	9,2			491

Rasio Zoom: 1,3 x

- Seri WXGA dengan rasio pembesaran 1,3x dan rasio sorotan 1,21 – 1,57 untuk mendapatkan ukuran gambar sebesar 70 inci, letakkan proyektor pada jarak 1,8 m hingga 2,4 m dari layar, kemudian sesuaikan tingkat zoom.

Ukuran Gambar yang Diinginkan Jarak (m) Tinggi (cm)
Diagonal (inci)<A>	Panjang (cm) x Lebar (cm)	Zoom maks.<B>	Zoom min.<C>	Dari bagian dasar ke bagian atas gambar< D >
30 65 x 40	1,0			44
40 86 x 54	1,0 1,4			59
50 108 x 67	1,3 1,7			74
60 129 x 81	1,6 2,0			89
70 151 x 94	1,8 2,4 104
80 172 x 108	2,1 2,7			118
90 194 x 121	2,3 3,0			133
100 215 x 135	2,6 3,4			148
120 258 x 162	3,1 4,1			178
150 323 x 202	3,9 5,1			222
180 388 x 242	4,7 6,1			267
200 431 x 269	5,2 6,8			296
250 538 x 337	6,5 8,5			370
300 646 x 404	7,8			444

Rasio Zoom: 1,3 x

- Seri WXGA dengan rasio pembesaran 1,1x dan rasio sorotan 1,55 – 1,7

Untuk mendapatkan ukuran gambar sebesar 70 inci, letakkan proyektor pada jarak 2,3 m hingga 2,6 m dari layar, kemudian sesuaikan tingkat zoom.

Ukuran Gambar yang Diinginkan Jarak (m) Tinggi (cm)
Diagonal (inci)< A >	Panjang (cm) x Lebar (cm)	Zoom maks.< B >	Zoom min.< C >	Dari bagian dasar ke bagian atas gambar< D >
30 65 x 40	1,1 40
40 86 x 54	1,3 1,5 54
50 108 x 67	1,7 1,8 67
60 129 x 81	2,0 2,2 81
70 151 x 94	2,3 2,6 94
80 172 x 108	2,7 2,9 108
90 194 x 121	3,0 3,3 121
100 215 x 135	3,3 3,7 135
120 258 x 162	4,0 4,4 162
150 323 x 202	5,0 5,5 202
180 388 x 242	6,0 6,6 242
200 431 x 269	6,7 7,3 269
250 538 x 337	8,3 9,2 337
300 646 x 404	10,0 404

Rasio Zoom: 1,1 x

Kendali Pengguna

Menu pemasangan

Menu pemasangan menyediakan Tampilan pada Layar (OSD) untuk pemasangan proyektor dan pemeliharaan proyektor. Hanya gunakan OSD jika ditampilkan pesan "No signal" (Tidak Ada Sinyal) pada layar atau saat proyektor mencari sinyal input.

1 Hidupkan proyektor dengan menekan (DAYA) di panel kontrol atau remote control. 2 Tekan "MENU" di panel kontrol atau remote control untuk membuka menu OSD untuk pemasangan dan pemeliharaan proyektor.

3 Pola latar belakang berfungsi sebagai panduan untuk menyesuaikan kalibrasi dan pengaturan pelurusan, misalnya ukuran dan jarak layar, fokus dan lainnya.

Catatan: Tangkapan layar OSD hanya sebagai rujukan dan bisa berbeda dengan desain sebenarnya.

4 Menu pemasangan termasuk beberapa opsi.

Gunakan tombol panah naik dan turun untuk memilih opsi, tombol panah kanan dan kiri untuk menyesuaikan pengaturan opsi yang dipilih, dan tombol panah kanan untuk masuk ke submenu untuk pengaturan fitur. Pengaturan baru akan disimpan secara otomatis saat keluar dari menu.

5 Tekan "MENU" kapan saja untuk keluar dari menu dan kembali ke layar selamat datang Acer.

Menu Tampilan Pada Layar (OSD)

Proyektor punya banyak bahasa OSD yang memungkinkan Anda membuat pengaturan gambar lalu merubah berbagai setelan.

Menggunakan menu OSD

• Untuk membuka menu OSD, tekan "MENU" di panel kontrol atau remote control.
• Saat OSD muncul, tekan untuk memilih satu item di menu utama.

Setelah memilih item menu utama yang diinginkan, tekan untuk masuk ke submenu untuk pengaturan fitur.

• Gunakan untuk memilih item yang diinginkan dan sesuaikan pengaturan dengan menggunakan .
• Pilih item berikutnya yang akan diatur di submenu lalu atur seperti dijelaskan di atas.
• Tekan "MENU" di panel kontrol atau remote control, layar akan kembali ke menu utama.
• Untuk keluar dari menu OSD, tekan lagi "MENU" di panel kontrol atau remote control. Menu OSD akan menutup sedangkan proyektor akan otomatis menyimpan pengaturan baru.

Catatan: Beberapa pengaturan OSD berikut ini kemungkinan tidak ada. Harap rujuk dengan OSD sebenarya pada proyektor Anda.

Color (Warna)

BluelightShield	Fungsi ini melindungi mata Anda dari paparan berlebih terhadap cahaya biru. Opsinya adalah Off (Mati), Low (Rendah), Medium (Sedang), dan High (Tingggi). Pilih pengaturan yang disukai untuk mengurangi level cahaya biru dan mendapatkan pengalaman menonton yang nyaman.Jika fungsi ini diaktifkan LumiSense otomatis akan diatur ke "Off" (Mati).
LumiSense	Proyektor dapat secara cerdas mengoptimalkan kecerahan dan kejenuhan warna gambar proyeksi. Fitur ini dapat meningkatkan visibilitas detail gelap dan kejenuhan warna.Off (Mati): Untuk mode normal.Normal: Untuk meningkatkan detail dalam area gelap.Boost (Peningkatan): Untuk meningkatkan kecerahan gambar proyeksi.Dynamic Black: Otomatis mengoptimalkan layar pada adegan film gelap sehingga adegan dapat ditampilkan dengan detail menakjubkan.Jika fungsi ini diaktifkan BluelightShield otomatis akan diatur ke "Off" (Mati).Fungsi LumiSense tidak tersedia bila 3D disetel ke "On" (Hidup)
Display Mode (Mode Tampilan)	Banyak prasetel pabrik yang dioptimalkan untuk berbagai jenis gambar.Bright (Cerah): Untuk mengoptimalkan kecerahan.Presentation (Presentasi): Untuk presentasi rapat dengan kecerahan lebih tinggi.Standard (Standar): Untuk lingkungan yang biasa.Video: Untuk memutar video dalam lingkungan yang terang.Game: Untuk konten game.Education (Pendidikan): Untuk lokasi pendidikan.User 1 (Pengguna 1)/User 2 (Pengguna 2): Menghafal pengaturan pengguna.
Color Profile (Profil Warna)	Tersedia jika User 1 (Pengguna 1)/User 2 (Pengguna 2) dipilih dalam menu Display Mode (Mode Tampilan). Anda dapat menggunakan salah satu mode tampilan sebagai titik awal dan menyesuaikan pengaturan. Item OSD di bawah ini dapat disesuaikan dan disimpan.
Wall Color (Warna Dinding)	Gunakan fungsi ini untuk menentukan warna yang tepat pada dinding. Ada beberapa pilihan, yaitu Putih, Kuning Muda, Biru Muda, Merah Muda dan Hijau Tua. Warna tersebut akan menyesuaikan penyimpangan warna akibat warna dinding untuk menunjukkan corak warna gambar yang benar.
Brightness (Kecerahan)	Menyesuaikan kecerahan gambar.Tekan untuk menggelapkan gambar.Tekan untuk membuat gambar lebih terang.
Contrast (Kontras)	Mengendalikan tingkat perbedaan antara bagian gambar paling terang dan paling gelap. Menyesuaikan perubahan kontras besarnya hitam dan putih di gambar.Tekan untuk menurunkan kontras.Tekan untuk meningkatkan kontras.
Saturation (Kejenuhan)	Setel gambar video dari warna hitam dan putih menjadi warna jenuh benar.Tekan untuk menurunkan jumlah warna dalam gambar.Tekan untuk meningkatkan jumlah warna dalam gambar.
Tint (Variasi warna)	Sesuaikan keseimbangan warna pada warna merah dan hijau.• Tekan untuk meningkatkan jumlah warna hijau dalam gambar.• Tekan untuk meningkatkan jumlah warna merah dalam gambar.
Color Temperature (Temperatur Warna)	Menyesuaikan temperatur warna. Dengan temperatur warna yang lebih tinggi, layar tampak lebih dingin; dengan temperatur warna yang lebih rendah, layar tampak lebih hangat.
Gamma	Efek gambaran pemandangan gelap. Dengan nilai gamma yang lebih tinggi, maka pemandangan gelap akan tampak lebih terang.
Rename (Ganti nama)	Tersedia jika User 1 (Pengguna 1)/User 2 (Pengguna 2) dipilih dalam menu Display Mode (Mode Tampilan). Anda dapat mengganti User 1 (Pengguna 1)/User 2 (Pengguna 2) menjadi nama mode pilihan Anda dalam alfabet Latin.

Catatan: Fungsi "Saturation" (Kejenuhan) dan "Tint" (Variasi warna) tidak didukung pada mode komputer.

Image (Gambar)

Projection Mode (Mode Proyeksi)	Front(Depan): Pengaturan default pabrik.Rea(FBelakang): Balikkan gambar sehingga Anda dapat memproyeksikan dari bagian belakang layar tembus cahaya.
Projection Location (Lokasi Proyeksi)	Au(RUTI)Otomatis): Secara otomatis menyesuaikan lokasi proyeksi gambar.DesklopCeiling(Langit-langit): Membalikkan gambar yang terbalik untuk didapatkan proyeksi pemasangan di langit-langit.
Aspect Ratio (Rasio Aspek)	Gunakan fungsi ini untuk menentukan rasio aspek yang diinginkan.Auto (Otomatis): Tetapkan gambar dengan rasio lebar-tinggi asli dan maksimalkan gambar agar pas dengan piksel horizontal atau vertikal asli.Full (Penuh) (untuk model WXGA/1080p): Gambar yang ditampilkan akan memanfaatkan penggunaan piksel horizontal dan vertikal secara optimal.4:3: Gambar akan diubah ukurannya agar pas dengan layar dan muncul menggunakan rasio 4:3.16:9: Gambar akan diubah ukurannya agar pas dengan layar dan muncul menggunakan rasio 16:9.L.Box (untuk model WXGA/1080p): Mempertahankan rasio aspek sinyal asli dan memperbesar tampilan 1,333 kali.
H/V Keystone (Keystone H/V)	Auto V. Keystone (Keystone V. Otomatis)Secara otomatis menyesuaikan perubahan gambar yang disebabkan dengan memiringkan proyeksi.
	V. Keystone (Keystone V.)Secara manual menyesuaikan distorsi gambar yang disebabkan oleh proyeksi miring ( ± 30 derajat).
H/V Keystone (Keystone H/V)	H. Keystone (Keystone H.)Secara manual menyesuaikan distorsi gambar yang disebabkan oleh proyeksi miring ( ± 20 derajat).
Auto Keystone (Keystone Otomatis)	Secara otomatis menyesuaikan distorsi gambar yang disebabkan oleh proyeksi miring ( ± 40 derajat).
Manual Keystone (Keystone Manual)	Secara manual menyesuaikan distorsi gambar yang disebabkan oleh proyeksi miring ( ± 40 derajat).Fungsi ini tidak tersedia bila Auto Keystone (Keystone Otomatis) disetel menjadi "On" (Hidup).
4 Corner Correction(4 Pembetulan Sudut)	Secara manual menyesuaikan bentuk dan ukuran gambar yang berbentuk bujur sangkar tidak rata di semua sisinya. Tekan "MODE" berulang-ulang untuk memilih sudut yang ingin Anda atur. Tekan empat tombol pemilihan arah untuk mengatur bentuk gambar.Harap atur tersendiri 4 Corner Correction (4 Pembetulan Sudut) untuk setiap rasio aspek, dan memorinya hanya membolehkan menyimpan 4 perangkat pengaturan.
Digital Zoom Out (Pengecilan Digital)	Mengatur ukuran default gambar terproyeksi. Anda dapat semakin memperbesar atau memperkecil gambar dengan menekan .Dengan fungsi Digital Zoom Out (Pengecilan Digital) dan Image Shift (Pergeseran Gambar) bersama-sama membantu Anda menyesuaikan layar penuh gambar terproyeksi tanpa menyesuaikan pengaturan pemasangan di langit-langit yang ada.
Image Shift (Pergeseran Gambar)	Menggeser gambar terproyeksi dengan menekan Jika Native Resolution (Resolusi Asli) adalah WUXGA, fungsi ini hanya tersedia apabila pengaturan Digital Zoom Out (Install) (Pengecilan Digital (Pasang)) kurang dari 1,0.
Sharpness (Ketajaman)	Menyesuaikan ketajaman gambar.Tekan untuk menurunkan ketajaman.Tekan untuk meningkatkan ketajaman.
H. Position (Horizontal Position) (Posisi H. (Posisi Horizontal))	Tekan untuk memindahkan gambar ke kiri.Tekan untuk memindahkan gambar ke kanan.
V. Position (Vertical Position) (Posisi V. (Posisi Vertikal))	Tekan untuk memindahkan gambar ke bawah.Tekan untuk memindahkan gambar ke atas.
Frequency (Frekuensi)	Mengubah laju penyegaran proyektor untuk menyesuaikan frekuensi pada kartu grafis komputer Anda. Jika Anda mengalami bilah berkedip vertikal pada gambar yang diproyeksikan, gunakan fungsi ini untuk membetulkannya.
Tracking (Pelacakan)	Menyinkronkan pengaturan waktu sinyal di layar dengan kartu grafis. Jika Anda mengalami gambar tidak stabil atau berkedip, gunakan fungsi ini untuk membetulkannya.
HDMI Color Range (Rentang Warna HDMI)	Menyesuaikan rentang warna data gambar HDMI untuk mencegah terjadinya kesalahan tampilan warna.Auto (Otomatis): Secara otomatis menyesuaikan rentang warna berdasarkan informasi dari pemutar.Limited Range (Jangkauan Terbatas): Memproses gambar input sebagai data rentang warna terbatas.Full Range (Jangkauan Penuh): Memproses gambar input sebagai data rentang warna penuh.
HDMI Scan Info (Info Pindai HDMI)	Menyesuaikan rasio gambar terlalu besar gambar HDMI di layar.Auto (Otomatis): Otomatis menyesuaikan rasio gambar terlalu besar dengan informasi dari alat pemutar.Underscan (Gambar terlalu kecil): Selalu tidak ada gambar terlalu besar di gambar HDMI.Overscan (Gambar terlalu besar): Selalu membuat gambar terlalu besar pada gambar HDMI.

Catatan: Fungsi "H. Position" (Posisi H.), "V. Position" (Posisi V.), "Frequency" (Frekuensi) dan "Tracking" (Pelacakan) tidak didukung pada mode video atau mode HDMI.

Catatan: "HDMI Color Range" (Rentang Warna HDMI) dan "HDMI Scan Info" (Info Pindai HDMI) hanya tersedia bila sinyal input adalah HDMI.

Setting (Pengaturan)

Startup Screen (Layar Pengaktifkan)	Gunakan fungsi ini untuk memilih layar pengaktifkan yang diinginkan. Pengaturan yang Anda ganti akan berlaku setelah Anda keluar dari menu OSD.Acer: Layar pengaktifkan default startup proyektor Acer Anda.User (Pengguna): Gunakan memori gambar dari fungsi "Screen Capture" (Tangkapan Layar).
Screen Capture (Tangkapan Layar)	Gunakan fungsi ini untuk menyesuaikan layar pengaktifkan. Untuk mengambil gambar yang ingin Anda gunakan sebagai layar pengaktifan, ikuti petunjuk di bawah ini.PemberitahuanSebelum melanjutkan ke langkah berikut, pastikan"Keystone" diatur ke nilai default "0" dan proyektor dalam resolusi asli.Pilih fungsi "Screen Capture" (Tangkapan Layar) untuk menyesuaikan layar pengaktifan.Kotak dialog muncul untuk menconfirmasikan tindakan. Pilih "Yes" (Ya) untuk menggunakan gambar saat ini sebagai layar pengaktifan Anda. Pilih "No" (Tidak) untuk membatalkan tangkapan Layar dan keluar dari Tampilan pada Layar (OSD).Pesan muncul yang menyatakan tangkapan layar sedang diambil.Jika tangkapan layar selesai diambil, pesan hilang dan layar asli ditampilkan.
Source Selection (Pemilihan Sumber)	Manual: Ketika mengganti sinyal input, Anda harus menekan "SOURCE" di panel kontrol atau remote control, atau mengarahkan tombol sumber langsung di remote control.Auto (Otomatis): Proyektor akan mendeteksi sumber secara otomatis.
Closed Caption (Caption Tertutup)	Memilih mode caption tertutup yang disukai dari CC1, CC2, CC3, CC4 (CC1 menampilkan caption dalam bahasa utama di area Anda). Pilih "Off" (Mati) untuk mematikan fitur caption. Fungsi ini hanya tersedia jika sinyal input video komposit atau S-Video dipilih dan format sistemnya adalah NTSC.
DC 5V Out	Memilih "On" (Hidup) akan mengaktifkan fungsi ini. Port MHL dan DC 5 V keluar/USB A (jika ada) di bagian belakang proyektor dapat mengeluarkan daya 5 V bila proyektor dalam mode siaga. ··········································································································································································································Hanya port MHL yang akan mengeluarkan daya jika port MHL dan USB A keduanya dicolokkan.
USB 5V (Standby) (USB 5V (Siaga))	Memilih "On" (Hidup) akan mengaktifkan fungsi ini. Port MHL dan DC 5 V keluar/USB A (jika ada) di bagian belakang proyektor dapat mengeluarkan daya 5 V bila proyektor dihidupkan atau dalam mode siaga. ····································································································································································································Harya port MHL yang akan mengeluarkan daya jika port MHL dan USB A keduanya dicolokkan.

Security (Keamanan)	Timeout (Min.) (Waktu tunggu (Mnt.)) Setelah "Security" (Keamanan) diatur ke "On" (Hidup), Anda dapat mengatur fungsi waktu tunggu.Tekan untuk memilih durasi waktu tunggu.Rentang waktu tunggu adalah dari 10 hingga 990 menit.Apabila waktu habis, proyektor akan meminta Anda untuk memasukkan sandi lagi.Pengaturan default pabrik "Timeout (Min.)" (Waktu tunggu (Mnt.)) adalah "Off" (Mati).Setelah fungsi keamanan diaktifkan, proyektor akan meminta Anda untuk memasukkan sandi ketika menghidupkan proyektor. Baik "User Password" (Sandi Pengguna) maupun "Administrator Password" (Sandi Administrator) dapat diterima untuk dialog ini.
	User Password (Sandi Pengguna)Tekan untuk menyiapkan atau mengganti "User Password" (Sandi Pengguna).Gunakan tombol angka di remote control untuk mengatur sandi dan tekan "ENTER" untuk mengonfirmasi.Untuk menghapus digit, tekan .Masukkan sandi lagi saat Anda melihat "Confirm Password" (Konfirmasikan Sandi) ditampilkan.Panjang sandi harus 4~8 digit.Jika memilih "Request password only after plugging power cord" (Minta Sandi baru setelah mencolokkan kabel daya), Anda diminta untuk memasukkan sandi setiap kali kabel daya dicolokkan. Jika Anda gagal memasukkan sandi yang benar dalam waktu 20 menit setelah permintaan, proyektor akan mati secara otomatis.Jika memilih "Always request password while projector turns on" (Selalu minta sandi saat proyektor hidup), Anda diminta untuk memasukkan sandi setiap kali proyektor dihidupkan. Jika Anda gagal memasukkan sandi yang benar dalam waktu 20 menit setelah permintaan, proyektor akan mati secara otomatis.
Security (Keamanan)	Administrator Password (Sandi Administrator)Anda dapat memasukkan "Administrator Password" (Sandi Administrator) saat kotak dialog "Enter Administrator Password" (Masukkan Sandi Administrator) atau "Enter Password" (Masukkan Sandi) ditampilkan.Tekan untuk mengganti "Administrator Password" (Sandi Administrator)."Administrator Password" (Sandi Administrator) default pabrik adalah "1234".Jika Anda lupa sandi administrator, lakukan langkah berikut untuk mengambil sandi administrator:Masukkan "Sandi Universal" 6 digit yang dicetak di Kartu Keamanan yang disertakan dengan proyektor ini. Sandi unik ini akan diterima oleh proyektor apa pun sandi administratornya.Jika Kartu Keamanan hilang, hubungi pusat layanan Acer setempat.
	Lock User Startup Screen (Kunci Layar Pengaktifan Pengguna)Fungsi ini diatur ke "OFF" (MATI) secara default. Jika diatur ke "ON" (HIDUP), layar pengaktifan dikunci dan tidak dapat diganti oleh fungsi "Startup Screen" (Layar Pengaktifan) dan "Screen Capture" (Tangkapan Layar).
Reset (Setel ulang)	Tekan "ENTER" setelah memilih "Yes" (Ya) untuk mengembalikan parameter layar di semua menu ke pengaturan default pabrik.

Management (Pengelolaan)

ECO Mode (Mode ECO)	Pilih "On" (Hidup) untuk meredupkan lampu proyektor, yang juga akan mengurangi pemakaian daya, menurunkan kebisingan, dan memperpanjang masa pakai lampu. Pilih "Off" (Mati) untuk kembali ke mode normal.
High Altitude (Ketinggian Tinggi)	Pilih "On" (Hidup) untuk menghidupkan mode Ketinggian Tinggi. Bila fungsi ini dihidupkan, makakipas proyektor akan beroperasi terus-menerus dengan kecepatan penuh untuk mendinginkan temperatur proyektor.
Turn Off Mode (Mode Mati)	• Standard (Standar): Memungkinkan Anda mematikan proyektor, dengan proses kipas pendingin dengan menekan tombol daya dua kali.• Instant Resume (Segera Lanjutkan): Memungkinkan Anda menstart ulang proyektor segera dalam waktu 2 detik setelah daya dimatikan.
Auto Shutdown(Minutes) (Mati Otomatis(Menit))	Proyektor akan otomatis ma ti bila tidak ada input sinyal terdeteksi setelah waktu yang Anda tetapkan.
Menu Display Time (Seconds)(Waktu Tampilan Menu (Detik))	5/15/30: Pilih lamanya waktu menu OSD akan tetap aktif setelah tekanan tombol terakhir Anda.Manual: Menu OSD tetap aktif. Cara satu-satunya untuk meluncurkan atau keluar dari menu OSD adalah dengan menekan "MENU".
AC Power On(Daya Listrik Hidup)	Memilih "On" (Hidup) akan mengaktifkan fungsi ini. Proyektor akan dengan sendirinya nyala bila daya diberikan lewat kabel daya.
Control Panel Lock (Kunci Panel Kontrol)	Off (Mati): Memungkinkan semua tombol di panel kontrol beroperasi secara normal.Child Lock (Kunci Anak): Menonaktifkan tombol Daya di panel kontrol saat proyektor dalam mode siaga untuk mencegah agar diaktifkan secara tidak sengaja. Untuk menghidupkan proyektor, tekan dan tahan tombol Daya selama 3 detik.Full Lock (Kunci Penuh): Menonaktifkan semua tombol di panel kontrol. Jika Anda mematikan proyektor tanpa menonaktifkan fungsi Full Lock (Kunci Penuh), proyektor tetap akan dalam status terkunci kali berikutnya proyektor dihidupkan. Untuk menonaktifkan fungsi Full Lock (Kunci Penuh), tekan dan tahan "DAYA" di panel kontrol selama 7 detik dan Control Panel Lock (Kunci Panel Kontrol) akan diatur ke "Off" (Mati). Saat proyektor dalam mode siaga, tekan dan tahan "DAYA" di panel kontrol selama 7 detik untuk menghidupkan proyektor dan Control Panel Lock (Kunci Panel Kontrol) akan diatur ke "Off" (Mati).
Lamp (Lampu)	Lamp Hour Elapse (Jam Lampu Berlalu): Menampilkan waktu operasi lampu yang telah dilewati (dalam jam).Lamp Reminding (Pengingat Lampu): Pilih fungsi ini untuk menampilkan atau menyembunyikan pesan peringatan ketika pesan lampu pengganti muncul. Pesan akan muncul selama 30 jam sebelum akhir masa pakai.Lamp Hour Reset (Setel Ulang Jam Lampu): Tekan "ENTER" setelah memilih "Yes" (Ya) untuk mereset penghitung jam lampu ke 0 jam.
Information (Informasi)	Menampilkan status terkini proyektor ini.

Audio

Volume	Tekan untuk menurunkan volumenya.Tekan untuk menaikkan volumenya.
Mute (Diam)	Pilih "On" (Hidup) untuk menghidupkan diam.Pilih "Off" (Mati) untuk mematikan diam.
Power On/Off Volume (Hidupkan/Matikan Volume)	Pilih fungsi ini untuk menyesuaikan volume pemberitahuan ketika menyalakan/mematikan proyektor.
Alarm Volume (Volume Alarm)	Pilih fungsi ini untuk menyesuaikan volume pemberitahuan peringatan.

3D

3D	Pilih "On" (Hidup) untuk mengaktifkan fungsi 3D yang didukung oleh teknologi 3D DLP.• On (Hidup): Pilih item ini ketika menggunakan kacamata 3D DLP, kartu grafis quad buffer (NVIDIA/ATI...) dan file format HQFS atau DVD dengan pemutar Perangkat Lunak yang sesuai.• Off (Mati): Mematikan mode 3D.
3D Format (Format 3D)	Jika konten 3D tidak dengan benar tampil, Anda dapat memilih format 3D yang sesuai dengan konten 3D yang Anda lihat dan dapatkan hasil terbaiknya.
24P 3D Pilih 96Hz	atau 144Hz untuk 24p 3D.
3D L/R Invert (Balikkan 3D Kr/kn)	Jika Anda melihat ada gambar terpisah atau tumpang tindih ketika mengenakan kacamata 3D DLP, Anda harus melakukan fungsi "Invert" (Balikkan) untuk mendapatkan yang terbaik di urutan gambar kiri/kanan untuk memperoleh gambar yang tepat (untuk 3D DLP).
3D Warning Message (Pesan Peringatan 3D)	Pilih "On" (Hidup) untuk menampilkan pesan peringatan 3D.Note: 3D display is now enabled1. Please make sure you have the correct 3D signals and glasses.2. Remember to turn off 3D if you don't want to see 3D images.3. If the 3D display isn't correct, please try to enable 3D L/R Invert.4. Display mode options will be disabled while in 3D mode.

Catatan: Mendukung pengaturan waktu sinyal 3D:

Jenis sumber sinyal Mendukung	pengaturan waktu
Video/Video-S/Video Komponen	HQFS 3D (480i@60Hz), 576i@50Hz
VGA/HDMI (mode PC) 640 x 480	@50/60/100/120Hz800 x 600@50/60/100/120Hz1024 x 768@50/60/100/120Hz1280 x 800@50/60/100/120Hz (RB)
HDMI (mode Video) HQFS 3D (48	0i@60Hz), 576i@50Hz,Kemasan Kerangka (1080p@23,98/24Hz,720p@50/60Hz)Horizontal Berdampingan (1080i@50/60Hz,1080p@50/60Hz)Atas dan Bawah (720p@50/60Hz,1080p@23,97/24Hz, 1080p@50/60Hz)

Dibutuhkan pengaturan yang benar di program aplikasi 3D kartu grafis untuk menampilkan 3D yang tepat.

Pemutar Perangkat Lunak, seperti Pemutar Stereoskopik dan Pemutar Media TriDef DDD dapat mendukung file format 3D. Anda dapat mengunduh semua pemutar ini dari halaman web di bawah ini.

- Pemutar Stereoskopik (Uji Coba):

http://www.3dtv.at/Downloads/Index_en.aspx

- Pemutar Media TriDef DDD (Uji Coba):

http://www.tridef.com/download/TriDef-3-D-Experience-4.0.2.html

Catatan: "3D L/R Invert" (Balikkan 3D Kr/kn) dan "Format 3D" (Format 3D) hanya tersedia bila "3D" aktif.

Language (Bahasa)

Language (Bahasa)

Tetapkan bahasa untuk menu OSD. Gunakan ▲ ▼ untuk memilih bahasa yang diinginkan.

Lampiran

Mengatasi masalah

Jika Anda mengalami masalah dengan proyektor Acer, lihat panduan dalam mengatasi masalah berikut ini. Jika masalah tidak berhasil diatasi, hubungi penjual atau pusat perbaikan setempat.

# Masalah Solusi
1 Gambar tidak muncul di layar	Pastikan semua kabel terhubung dengan benar seperti dijelaskan pada seksi "Persiapan".Pastikan tidak ada pin konektor yang tertekuk atau patah.Proyektor harus dinyalakan.
2	G a m ditampilkan sebagian, bergulir, atau tidak sempurna (Untuk PC)Untak tampilan gambar yang tidak sempurna:Buka "Panel Kendali > My Computer", dan kemudian klik ganda ikon "Tampilan".Pilih tab "Settings".Pastikan bahwa pengaturan resolusi layar Anda lebih rendah dari atau sama dengan 1600 x 1200, 1920 x 1080.Klik tombol "Advanced Properties".Jika masalah tetap muncul, ganti layar monitor yang Anda gunakan, kemudian ikuti langkah-langkah di bawah ini:Pastikan bahwa pengaturan resolusi lebih rendah dari atau sama dengan 1600 x 1200, 1920 x 1080.Klik tombol "Change" dalam tab "Monitor".Klik "Tunjukkan semua peranti > Tipe monitor standar" pada kotak SP, dan pilih mode resolusi yang Anda inginkan pada kotak "Model".Pastikan bahwa pengaturan resolusi layar monitor lebih rendah dari atau sama dengan 1600 x 1200, 1920 x 1080.

3	G a m ditampilkan sebagian, bergulir, atau tidak sempurna (Untuk notebook)	b• Untak tampilan gambar yang tidak sempurna: • Untuk menyesuaikan resolusi komputer Anda, ikuti langkah-langkah untuk item 2 (di atas): • Tekan tombol pengaturan output. Contoh: [Fn]+[F4], Compaq [Fn]+[F4], Dell [Fn]+[F8], Gateway [Fn]+[F4], IBM [Fn]+[F7], HP [Fn]+[F4], NEC [Fn]+[F3], Toshiba [Fn]+[F5] • Jika Anda mengalami kesulitan saat mengubah resolusi atau tidak ada respons pada monitor, aktifkan ulang semua peralatan termasuk proyektor.
4 Layar komputer notebook tidak menampilkan presentasi Anda		• Jika Anda menggunakan notebook berbasis Microsoft® Windows®: Sebagian PC notebook dapat menonaktifkan layar sendiri saat perangkat layar kedua digunakan. Setiap perangkat memiliki cara berbeda untuk diaktifkan kembali. Untuk informasi rinci, lihat buku petunjuk komputer Anda.• Jika Anda menggunakan notebook berbasis Apple ® Mac® OS: Di System Preferences, buka Display, lalu pilih Video Mirroring "On".
5 Gambar tidak stabil atau berkedip		• Gunakan "Tracking (Pelacakan)" untuk memperbaikinya. Mengaculah pada seksi "Image (Gambar)" untuk informasi lebih lanjut.• Ubah pengaturan kepekatan warna layar pada komputer Anda.
6 Gambar memiliki garis vertikal berkedip		• Gunakan "Frequency (Frekuensi)" untuk membuat penyesuaian. Mengaculah pada seksi "Image (Gambar)" untuk informasi lebih lanjut.• Periksa dan konfigurasi ulang mode tampilan kartu grafis Anda agar kompatibel dengan proyektor.
7 Gambar tidak fokus		• Sesuaikan pengatur fokus pada lensa proyektor.• Pastikan layar proyeksi dalam jarak yang diharuskan. (Untuk informasi lebih lanjut, lihat bagian "Jarak proyeksi dengan fokus yang jelas".)Untuk informasi lebih lanjut, lihat bagian "Cara mendapatkan ukuran gambar yang diinginkan dengan menyesuaikan jarak dan zoom".
8 Gambar tampak melebar saat menampilkan teks DVD "widescreen [layar lebar]"		Untuk menampilkan DVD anamorfik (gambar distorsi) atau dengan rasio aspek 16:9, Anda harus membuat pengaturan berikut ini: • Untuk menampilkan teks DVD berformat 4:3, ubah ke format 4:3 dalam OSD proyektor.• Jika gambar masih terlihat melebar, maka Anda juga harus menyesuaikan rasio aspek. Atur format layar ke rasio aspek 16:9 (lebar) pada pemutar DVD Anda.
9 Gambar terlalu kecil atau terlalu besar		• Sesuaikan tuas zoom di bagian atas proyektor.• Ubah jarak proyektor lebih dekat atau majukan ke arah layar.• Tekan "MENU" pada panel kendali atau pengendali jarak jauh. Masuk ke "Image (Gambar)" > "Aspect Ratio (Rasio Aspek)" dan coba pengaturan lain.
10 Gambar memiliki sisi-sisi yang miring		Bila perlu, ubah posisi proyektor sehingga menghadap ke tengah layar.Tekan tombol perbaikan Keystone pada panel kendali atau pengendali jarak jauh hingga gambar menjadi kotak.Tekan "MENU" pada panel kendali atau pengendali jarak jauh untuk membuka menu OSD. Masuk ke "Image (Gambar)" > "Auto Keystone (Keystone Otomatis)" atau "Image (Gambar)" > "Manual Keystone (Keystone Manual)" untuk membuat penyesuaian.
11 Gambar terbalik		Pilih "Image (Gambar)" > "Projection Mode (Mode Proyeksi)", "Image (Gambar)" > "Projection Location (Lokasi Proyeksi)" dari OSD dan atur arah proyeksi.

Masalah pada Proyektor

# Masalah Solusi
1 Proyeksi tidak memberikan respon ke semua kontrol	Bila perlu, matikan proyektor, lalu lepaskan kabel daya dan tunggu sekitar 30 detik sebelum menghidupkan kembali.Pastikan bahwa fungsi kunci panel kontrol dinonaktifkan.
2 Lampu hangus atau berdesis Saat lampu	mencapai akhir masa pakainya,lampu akan hangus dan mengeluarkan bunyi berdesis. Jika ini terjadi, proyektor tidak dapat dinyalakan lagi sampai modul lampu diganti. Untuk mengganti lampu,hubungi dealer lokal Anda atau pusat layanan Acer.

Pesan peringatan OSD

# Masalah Pesan Peringatan

1 Pesan Fan fial [Kipas

Rusak] - kipas sistem tidak bekerja.Fan Fail.Lamp will automatically turn off soon.Projector Overheated [Proyektor Kepanasan] - proyektor melampaui suhu operasional dan harus didiamkan agar dingin sebelum digunakan kembali.Projector Overheated.Lamp will automatically turn off soon.Replace the lamp [Ganti lampu] - lampu hampir mencapai masa pakai maksimum. Siapkan penggantian segera.Lamp is approaching the end of its useful life in full power operation.Replacement suggested!

Daftar Keterangan LED & Alarm

Status LED

Pesan LED Daya LED Lampu LED				Temperatur
			Merah Biru Merah Merah
Standby(kabel daya terpasang)	V	-	-
Tombol daya HIDUP -- V -- --
Lamp retry (Coba ulang lampu)	-- Berkedip cepat		---
Mati (status pendinginan)	Berkedip cepat	--- --
Mati (pendinginan selesai)	V	-	-
Unduh perangkat tegar V -- V V
Kesalahan (Kegagalan Thermal)	-- V -- V
Kesalahan (kunci kipas tidak berfungsi)	-- V --	Berkedip		cepat
Kesalahan (lampu rusak)	-- V V --
Kesalahan (Kerusakan Lingkaran Warna)	-- V Berkedip		cepat	--

Pemasangan pada Langit-langit

Bila Anda ingin memasang proyektor pada langit-langit, ikuti langkah-langkah di bawah ini:

1. Buat empat lubang bor pada langit-langit yang memiliki bagian berstruktur padat dan kuat, kemudian kencangkan rangka dudukan proyektor.

2. Pilih panjang kombinasi berdasarkan lingkungan yang sesungguhnya. (CM-01S tidak termasuk Tipe 2 dan Tipe 3.)

3. Tipe 1: Untuk ukuran standar, gunakan tiga sekrup braket untuk memasang proyektor ke braket pemasangan di langit-langit.

Tipe 2 dan Tipe 3: Atau, untuk ukuran yang lebih besar, gunakan ekstensi geser untuk lebih banyak dukungan.

Catatan: Sebaiknya beri jarak yang wajar antara braket dan proyektor agar distribusi panas bagus.

4. Hubungkan konektor bodi utama dengan braket proyektor (ilustrasi 1), lalu kencangkan empat sekrup (ilustrasi 2).

5. Sesuaikan sudut dan pemosisian sesuai kebutuhan.

Spesifikasi yang diberikan di bawah ini dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya. Untuk spesifikasi yang aktual, lihat spesifikasi pemasaran yang disediakan Acer.

Sistem proyeksi	DLPTM
Kompatibilitas komputer	Untuk informasi lebih lanjut, lihat bagian "Mode kompatibilitas".
Kompatibilitas video	NTSC (3,58/4,43), PAL (M/N), PAL 60, SECAM, HDTV (720p, 1080i, 1080p), EDTV (480p, 576p), SDTV (480i, 576i)
Warna yang dapat ditampilkan	1,07 miliar warna
Digital Zoom	0,8 - 2 X
Berat	Kira-kira 2,4 kg (5,29 lb.)
Dimensi (P x L x T)	299,5 x 220 x 91,6 mm (11,8" x 8,7" x 3,6")299,5 x 220 x 105,1 mm (11,8" x 8,7" x 4,1") (dengan roda penyesuai kemiringan)
Catu daya	Input AC Universal 100 - 240 V, frekuensi input 50/60 Hz
Temperatur operasional	0°C hingga 40°C / 32°F hingga 104°F
Isi paket produk standar • Kabel daya AC x 1• Remote control x 1• Baterai x 2 (untuk remote control)• Panduan ringkas x 1
Aksesori (opsional) • Panduan pengguna (CD-ROM) x 1• Kabel VGA x 1• Kabel HDMI x 1• Kartu keamanan x 1• Tas proyektor x 1• Kit dongle HD nirkabel (MWIHD1) x 1• Proyektor Multi-media Acer (CD-ROM) x 1• Panduan singkat hidupkan Proyektor Multi-media Acer x 1

X1123HP/D800D+/Q55S/ES550/EV-S80HP/BS-020P/DX120P/KS330P

Resolusi	Asli: SVGA (800 x 600)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3 (asli), 16:9
Lensa proyeksi	F = 2,56 - 2,68, f = 22,0 mm - 24,1 mm,1:1,1 Pembesaran Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" - 300" (152 cm - 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 2,38 m - 7,15 m (7,8' - 23,5')T: 2,62 m - 7,87 m (8,6' - 25,8')
Rasio sorotan	1,96 - 2,15 (78" ± 3% @ 3,1 m)
Laju pindai horizontal	15 - 100 KHz
Laju pindai penyegaran vertical	24 - 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	3W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

X1223HP/D810D+/Q55X/EX550/EV-X80HP/BS-120P/DX220P/KX330P

Resolusi	Asli: XGA (1024 x 768)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3 (asli), 16:9
Lensa proyeksi	F = 2,56 - 2,68, f = 22,0 mm - 24,1 mm,1:1,1 Pembesaran Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" - 300" (152 cm - 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 2,38 m - 7,15 m (7,8' - 23,5')T: 2,62 m - 7,87 m (8,6' - 25,8')
Rasio sorotan	1,96 - 2,15 (78" ± 3% @ 3,1 m)
Laju pindai horizontal	15 - 100 KHz
Laju pindai penyegaran vertical	24 - 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	3W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

X1323WHP/D820D+/Q55W/EW550/EV-W80HP/BS-320P/DX420P/KW330P

Resolusi	Asli: WXGA (1280 x 800)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3, 16:9, Full (Penuh), L.Box
Lensa proyeksi	F = 2,56 - 2,68, f = 22,0 mm - 24,1 mm,1:1,1 Pembesaran Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" - 300" (152 cm - 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 2 m - 6 m (6,6' - 19,7')T: 2,2 m - 6,6 m (7,2' - 21,7')
Rasio sorotan	1,55 - 1,7 (87" ± 3% @ 2,9 m)
Laju pindai horizontal	15 - 100 KHz
Laju pindai penyegaran vertical	24 - 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	3W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

P1155/M307/PE-S46/PR121/MF-020

Resolusi	Asli: SVGA (800 x 600)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3 (asli), 16:9
Lensa proyeksi	F = 2,56 - 2,68, f = 22,0 mm - 24,1 mm,1:1,1 Pembesaran Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" - 300" (152 cm - 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 2,38 m - 7,15 m (7,8' - 23,5')T: 2,62 m - 7,87 m (8,6' - 25,8')
Rasio sorotan	1,96 - 2,15 (78" ± 3% @ 3,1 m)
Laju pindai horizontal	15 - 100 KHz
Laju pindai penyegaran vertical	24 - 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	3W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

P1255/M317/PE-X46/PR221/MF-120

Resolusi	Asli: XGA (1024 x 768)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3 (asli), 16:9
Lensa proyeksi	F = 2,59 - 2,87, f = 16,88 mm - 21,88 mm,1:1,3 Zum Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" - 300" (152 cm - 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 1,85 m - 5,54 m (6,1' - 18,2')T: 2,40 m - 7,20 m (7,9' - 23,6')
Rasio sorotan	1,51 - 1,97 (78" + 3% @ 2,4 m)
Laju pindai horizontal	15 - 100 KHz
Laju pindai penyegaran vertical	24 - 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	10W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

P1355W/M327/PE-W46/PR321/MF-220

Resolusi	Asli: WXGA (1280 x 800)Maksimum: UXGA (1600 x 1200), 1080p (1920 x 1080), WUXGA (1920 x 1200) (dukung kurangi penghilangan saja)
Rasio Aspek	Auto (Otomatis), 4:3, 16:9, Full (Penuh), L.Box
Lensa proyeksi	F = 2,59 – 2,87, f = 16,88 mm – 21,88 mm,1:1,3 Pembesaran Manual dan Fokus Manual
Ukuran layar proyeksi (diagonal)	60" – 300" (152 cm – 762 cm)
Jarak proyeksi dengan fokus yang jelas	W: 1,57 m – 4,71 m (5,2' – 15,5')T: 2,04 m – 6,12 m (6,7' – 20,1')
Rasio sorotan	1,21 – 1,57 (87" ± 3% @ 2,26 m)
Laju pindai horizontal	15 – 100 KHz
Laju pindai penyegaran vertical	24 – 120 Hz
Koreksi Keystone	+/-40 Derajat (Vertical), Manual & Otomatis
Audio	10W speaker x 1
Pemakaian daya	Mode Standar: 260 W @100 VACMode ECO: 205 W @100 VACMode Siaga: < 0,5 W

* Bentuk dan spesifikasi dapat berubah sewaktu-waktu tanpa pemberitahuan sebelumnya.

Mode kompatibilitas

1 Sinyal PC - VGA Analog

Mode Resolusi Frekuensi V. [Hz] Frekuensi H. [KHz]
VGA 640 x 480	60 31,47
	72 37,86
	75 37,50
	85 43,27
	120 61,91
SVGA 800 x 600	56 35,20
	60 37,88
	72 48,08
	75 46,88
	85 53,67
	120 77,43
XGA 1024 x 768	60 48,36
	70 56,48
	75 60,02
	85 68,68
	120 98,96
SXGA	1152 x 864	70 63,85
		75 67,50
		85 77,10
	1280 x 1024	60 63,98
		72 76,97
		75 79,98
		85 91,15
QuadVGA	1280 x 960 60	60,00
	1280 x 960 75	75,00
SXGA+ 1400 x 1050 60 65,32
UXGA 1600 x 1200 60 75,00
PowerBook G4	640 x 480 60	31,50
	640 x 480 66,6	(67) 35,00
	800 x 600 60	37,88
	1024 x 768 60	48,36
	1024 x 768 75	60,241
	1152 x 870 75	68,681
WXGA	1280 x 768 60	47,78
	1280 x 768 75	60,29
	1280 x 768 85	68,63
	1280 x 720 60	45,00
	1280 x 800 60	49,70
	1280 x 800 - RB	120 101,6
	1440 x 900 60	55,94
WSXGA+	1680 x 1050 60	65,29
acer_16:9	1366 x 768 60	47,71
HD 1080	1920 x 1080-RB	60 66,60
	1920 x 1080-EIA	60 67,50
acer_timing	1024 x 600 60	37,50
WUXGA	1920 x 1200-RB	59,95 74,04

2 Sinyal PC - HDMI

Mode Resolusi Frekuensi V. [Hz] Frekuensi H. [KHz]
VGA_60	37,861640 x 48043,269	59,94 31,469
VGA_72 72,809
VGA_75		75	37,5
VGA_85 85,008
VGA_120		119,518 61,91
SVGA_56	800 x 600	56,25 35,156
SVGA_60		60,317 37,879
SVGA_72		72,188 48,077
SVGA_75		75	46,875
SVGA_85		85,061 53,674
SVGA_120		119,854	77,425
XGA_60	56,4761024 x 76860,023	60,004 48,363
XGA_70 70,069
XGA_75 75,029
XGA_120		119,804	98,958
SXGA_75	1152 x 86477,094	75	67,5
SXGA_85 84,99
SXGA_60	1280 x 1024	60,02 63,981
SXGA_72		72	76,97
SXGA_75		75,025 79,976
SXGA_85		85,024 91,146
QuadVGA_75	1280 x 960	75	75
SXGA+_60 1400	x 1050 59,978 65,317
UXGA_60 1600	x 1200 60 75
Mac G4	640 x 480@60Hz	59,94	31,469
MAC13 640 x	480@67Hz 66,667 35
Mac G4	800 x 600@60Hz	60,317	37,879
Mac G4	1024 x 768@60Hz	60,004	48,363
MAC19 1024	x 768@75Hz 75,02 60,241
MAC21 1152	x 870@75Hz 75,061 68,681
WXGA_60		59,87 47,776
WXGA_75 74,893 60,2890 x 768
WXGA_85 84,837 68,633
WXGA_60 1280	x 720 60 45
WXGA_60 1280	x 800 59,81 49,702
WXGA_120-RB	1280 x 800 119,909 101,563
WXGA+_60	1440 x 900	59,887 55,935
1680x1050_60	1680 x 1050 59,954 65,29
acer_16:9	1366 x 768	59,79 47,712
1920 x 1080_RB	1920 x 1080 60 66,587
1920 x 1080_EIA	1920 x 1080 60 67,5
acer_timing	1024 x 600	60	37,5
1920 x 1200-RB 1920 x 1200 59,95 74,038

3 Sinyal Video - HDMI

Mode	Resolusi Frekuensi V. [Hz]	Frekuensi H. [KHz]
480i	720 x 480(1440 x 480)	60	15,73
480p	720 x 480	60	31,47
576i	720 x 576(1440 x 576)	50	15,63
576p	720 x 576	50	31,25
720p	1280 x 720	60	45,00
720p	1280 x 720	50	37,50
1080i	1920 x 1080	60	33,75
1080i	1920 x 1080	50	28,13
1080p	1920 x 1080	60	67,50
1080p	1920 x 1080	50	56,26
1080p	1920 x 1080	24	27,00
1080p	1920 x 1080	23,98	26,97
1080p	1920 x 1080	30	33,75

4 Sinyal Video - MHL

Mode Resolusi Frekuensi V. [Hz]		Frekuensi H. [KHz]
480i	720 x 480(1440 x 480)	60 15,73
480p 720 x	480 60 31,47
576i	720 x 576(1440 x 576)	50 15,63
576p 720 x	576 50 31,25
720p 1280	x 720 60 45,00
720p 1280	x 720 50 37,50
1080i 1920	x 1080 60 33,75
1080i 1920	x 1080 50 28,13
1080p 1920	x 1080 24 27,00
1080p 1920	x 1080 23,98 26,97
1080p 1920	x 1080 30 33,75
1080p 1920	x 1080 50 56,26
1080p 1920	x 1080 60 67,5

5 Sinyal YPbPr

Mode Resolusi Frekuensi V. [Hz]		Frekuensi H. [KHz]
480i	720 x 480	59,94 15,73
480p	720 x 480	59,94 31,47
576i	720 x 576	50,00 15,63
576p	720 x 576	50,00 31,25
720p	1280 x 720	60,00 45,00
720p	1280 x 720	50,00 37,50
1080i	1920 x 1080	60,00 33,75
1080i	1920 x 1080	50,00 28,13
1080p	1920 x 1080	60,00	67,5
1080p	1920 x 1080	50,00 56,26
1080p	1920 x 1080	24,00 27,00
1080p	1920 x 1080	23,98 26,97

6 Sinyal Video, S-Video

Mode Frekuensi V. [Hz] Frekuensi H. [KHz] fsc (MHz)
NTSC 15,73 60	3,58
PAL 15,63 50	4,43
SECAM 15,63 50	4,25 atau 4,41
PAL-M 15,73 60	3,58
PAL-N 15,63 50	3,58
PAL-60 15,73 60	4,43
NTSC4,43 15,73 60	4,43

Informasi peraturan dan keselamatan

Informasi FCC

Peralatan ini telah diuji dan dinyatakan memenuhi batasan untuk peralatan digital Kelas B, sesuai Bab 15 Peraturan FCC. Batasan ini dirancang untuk memberi perlindungan yang memadai terhadap interferensi yang berbahaya untuk pemasangan di rumah. Peralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio, dan, jika tidak dipasang dan digunakan sesuai dengan instruksi, dapat menyebabkan interferensi yang mengganggu komunikasi radio.

Akan tetapi, tidak ada jaminan apapun bahwa interferensi tidak akan terjadi pada pemasangan tertentu. Jika peralatan ini terbukti menyebabkan interferensi berbahaya terhadap penerimaan gelombang radio atau televisi, dapat diketahui dengan menyalakan dan mematikan peralatan tersebut, pengguna disarankan untuk mencoba mengatasi interferensi dengan salah satu atau beberapa cara berikut ini:

• Ubah arah atau posisi antena penerima.
• Jauhkan jarak antara peralatan dan antena penerima.
• Hubungkan peralatan ke stopkontak pada sirkuit yang berbeda dengan yang digunakan antena penerima.
• Untuk mendapatkan bantuan, hubungi dealer atau teknisi radio/TV yang berpengalaman.

Catatan: Kabel berpelindung

Semua sambungan ke perangkat komputer lain harus dilakukan dengan menggunakan kabel berpelindung untuk memenuhi standar peraturan FCC.

Catatan: Peralatan periferal

Gunakan hanya periferal (peralatan input/output, terminal, printer, dll.) yang memiliki sertifikasi standar Kelas B untuk dipasang dengan perangkat ini. Pengoperasian dengan periferal non-sertifikasi kemungkinan besar akan menyebabkan interferensi pada penerimaan radio dan TV.

Perhatian

Perubahan atau modifikasi yang tidak disetujui secara tertulis oleh produsen dapat membatalkan kewenangan pengguna untuk mengoperasikan perangkat ini, sebagaimana ditetapkan oleh Federal Communications Commission.

Kondisi pengoperasian

Perangkat ini telah mematuhi Pasal 15 Peraturan FCC. Pengoperasian harus memenuhi dua persyaratan berikut ini: (1) perangkat ini tidak menimbulkan interferensi yang membahayakan, dan (2) perangkat ini harus dapat menerima interferensi dari luar, termasuk interferensi yang dapat menyebabkan kesalahan pengoperasian.

Catatan: Pengguna di Kanada

Perangkat digital Kelas B memenuhi persyaratan Canadian ICES-003.

Sesuai dengan sertifikasi peraturan Rusia/Ukraina/Belarus

Informasi peraturan perangkat radio

Catatan: Informasi peraturan di bawah ini hanya berlaku untuk model dengan Wireless LAN dan/atau Bluetooth.

Umum

Produk ini telah memenuhi standar keselamatan dan frekuensi radio dari negara atau kawasan manapun, artinya telah teruji untuk aplikasi nirkabel. Tergantung konfigurasi, produk ini kemungkinan menggunakan atau tidak menggunakan perangkat radio nirkabel (misalnya modul WLAN dan/atau Bluetooth).

Kanada — Perangkat komunikasi radio berdaya rendah bebas lisensi (RSS-247)

a Informasi umum

Pengoperasian harus memenuhi dua persyaratan sebagai berikut:

1. Perangkat ini tidak menyebabkan interferensi, dan
2. Perangkat ini harus dapat menerima interferensi apapun, termasuk interferensi yang dapat menyebabkan kesalahan pengoperasian.

b Pengoperasian pada frekuensi 2,4 GHz

Untuk mencegah interferensi radio yang mengganggu fasilitas resmi, penggunaan perangkat ini dibatasi hanya di ruang tertutup dan pemasangan di ruang terbuka harus mendapatkan izin resmi.

Daftar negara yang memberlakukan

Perangkat ini harus digunakan dengan kepatuhan ketat terhadap peraturan dan pembatasan yang berlaku di negara tempat perangkat digunakan. Untuk informasi lebih lanjut, hubungi kantor perwakilan terdekat di negara tempat Anda menggunakan perangkat ini. Bacalah http://ec.europa.eu/enterprise/rtte/implem.htm untuk daftar negara terbaru.
