Інструкція з експлуатації

РК-телевізор

Модель №

TX-R20LA70

TX-R20LA7

VIERA

Computer monitor displaying a scenic mountain landscape at sunset, with 'Panasonic' branding visible below (no other text or symbols)

Українська

Перетворіть свою вітальню на кінотеатр!

Отримайте хвилюючі враження в

Illustration of a desktop TV set with a monitor and air conditioner unit, surrounded by plants and a sun (no text or symbols)

перегляду

3Mict

Обов'язково прочитайте

Застережні заходи……4 (Попередження / Застереження)
Примітки 5
Обслуговування 5

Посібник зі швидкого підключення

●Приладдя / Додаткові аксесуари …… 6
●Визначення елементів керування……7
●Підключення 8
●Автоматичне встановлення·9

Насолоджуйтесь своїм телевізором!

Основні функції

● Перегляд телевізійних програм……10
● Перегляд відеокасет та DVD-дисків…… 11
● Перегляд телетексту 12

Додаткові функції

Використання функцій меню 14 (зображення, якість звуку тощо)
Настроювання та встановлення каналів
Зовнішнє обладнання 18 (Під'єднання)

Питання та відповіді то

● Технічна інформація……20
● Питання та відповіді 21
- Технічні характеристики 23

Застережні

заходи

Застереження та запобіжні заходи

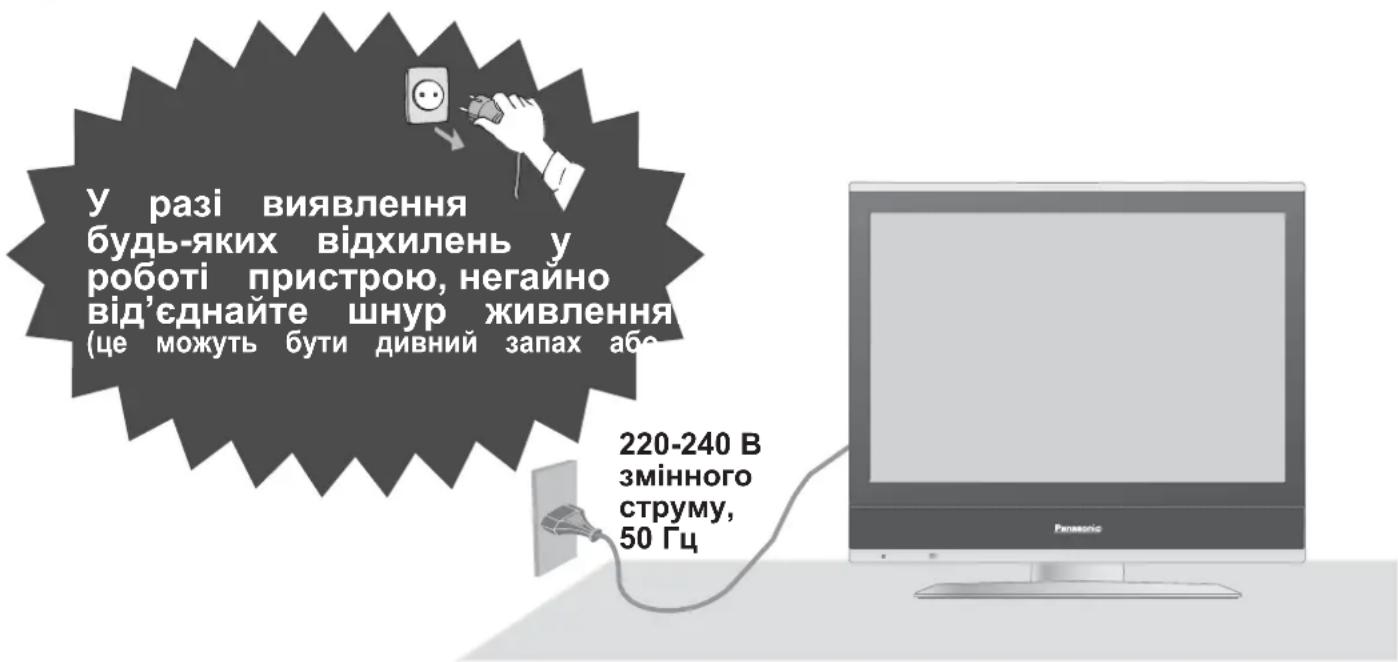

Поводження зі шнуром живлення та вилкою

Вставляйте вилку шнура живлення до розетки повністю. (Якщо вилка вставлена ненадійно, може утворитися зайве тепло та спричинити пожежу.)
Забезпечте легкий доступ до джерела електроживлення.
- Не торкайтесь до вилки шнура живлення вологими руками. (Це може спричинити ураження електричним струмом.)
- Не пошкоджуйте шнур живлення. (Пошкодження шнура може призвести до виникнення пожежі або ураження електричним струмом.) - Не переставляйте телевізор, коли вилка вставлена до розетки живлення.

• Не розташовуйте важкі предмети на шнурі та не кладіть шнур біля предметів, що можуть нагріватися.
• Не перекручуйте, не згинайте та не розтягуйте шнур.
• Не тягніть за шнур. При від'єднанні шнура міцно тримайтесь за корпус вилки.
• Не використовуйте пошкоджені вилку або розетку живлення.

Не знімайте кришки НЕ модифікуйте пристрій самостійн

(Компоненти пристрою перебувають під високою напруг та можуть спричинити ураження електричним струмом.)

Замовляйте перевірку, настроювання та ремонт пристрою у місцевого представника Panasonic.

Не поміщайте сторонні предмети всередину пристрою

- Не допускайте влучення в пристрій яких-небудь предметів через вентиляційні отвори (може привести до загоряння ає удару електричним струмом).

Не піддавайте впливу прямих сонячних променів та інших джерел тепла

Уникайте впливу на телевізор прямих сонячних променів та інших джерел тепла. Щоб запобігти виникненню пожежі, ніколи не розміщуйте будь-які свічі або інші джерела відкритого полум'я зверху або біля телевізора.

Тримайте будь-яку рідину подалі від телевізора

Для запобігання ушкодженню, що може призвести до пожежі або враження електричним струмом, не піддавайте цей прилад дії крапель або бризо!
- Не розміщуйте посудини із водою (квіткові вази, чашки, косметику і т. і.) на телевізорі. (а також на полицях вище і т. п.)
- Не виставляйте цей телевізор під дощ або надмірній вологості.

■Не розташовуйте телевізор на хитливій поверхні

■Використовуйте тільки спеціальні X підставки / кріпильне обладнання

• При застосуванні невідповідних підставок та кріплень пристрій може хитатись та завдати травми Обов'язково зверніться до місцевого представника Panasonic по допомогу у встановленні.
  ● Використовуйте підставки та кріплення, що зазначені як додаткові аксесуари (стор. 6).

Примітки

Під час чищення телевізора виймай Не блокуйте вентиляційні отвори вилку живлення ззаду телевізора

(При чищенні увімкненого до розетки телевізора існує ризик ураження електричним струмом.) Не закривайте вентиляційні отвори газетами, скатертинами

Вийміть штепсель із розетки змінного струму, коли Ви не користуєтесь телевізором впродовж тривалого періоду часу. Вийміть штепсель із розетки змінного струму перед під'єднанням або від'єднанням будь-яких кабелів Розташовуйте телевізор подалі від такого обладнання Електронне обладнання

- Даний телевізор продовжує споживати електроенергію навіть у режимі очікування, якщо він підключений до мережі. Вимикач On /Off (стор. 7).

Зокрема, не встановлюйте відео обладнання поруч із телевізором. (електромагнітні перешкоди можуть спричинити викривлення зображення або звуку).

■Залиште достатньо вільного простору довкола пристрою для виходу випромінюваного тепла

Обладнання з інфрачервоними датчиками

Пульт дистанційного керування даного телевізора також випромінює інфрачервоні промені. (це може вплинути на роботу іншого обладнання).

■ Не слухайте за допомогою навушників на дуже високій гучності. Це може привести до серйозних ушкоджень слуху.

Обслуговування

Спочатку вийміть вилку з розетки живлення.

Екран

Щоденний догляд: Обережно протирайте поверхню від пилу м'якою тканиною.

Деталь: Протирайте поверхню м'якою тканиною, змоченою у чистій воді або у слабкому розчині нейтрального миючого засобу. Після цього насухо протріть усю поверхню сухою м'якою тканиною.

Застереження

• Спеціально оброблену поверхню екрана дуже легко пошкодити.
  Не стукайте по поверхні та не дряпайте її нігтем або іншими предметами.
  Намагайтесь не піддавати поверхню впливу засобів від комах, розчинників, розріджувачів та інших летючих речовин (це може знизити якість поверхні).

Корпус

Щоденний догляд: Протирайте поверхню від пилу м'якою сухою тканиною.

Деталь: Змочіть м'яку тканину у чистій воді або слабкому розчині нейтрального миючого засобу. Потім викрутіть тканину та протріть нею поверхню. На закінчення, протріть поверхню сухою тканиною.

Застереження

• Не чистіть поверхні телевізора миючими засобами.
  (Потрапляння рідини всередину телевізора може призвести до пошкодження виробу.)
  Намагайтесь не піддавати поверхні впливу засобів від комах, розчинників, розріджувачів та інших летючих речовин (це може призвести до відлущення фарби покриття).
  Запобігайте тривалому контакту корпусу телевізора з гумовими або поліхлорвініловими речовинами.

Вилка живлення

Регулярно протирайте вилку живлення сухою тканиною. (Волога та бруд можуть стати причиною пожежі або ураження електричним струмом.)

Приладдя / Додаткові аксесуари

Стандартні приладдя

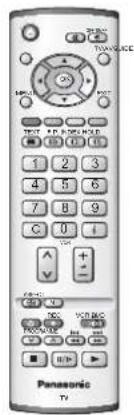

□Пульт дистанційного керування ● EUR765101B

Перевірте, чи є в Вашому комплекті ці приладдя

□Батареї для пульта дистанційного керування) ●R6 (UM3)

□Інструкція з експлуатації □Затискач

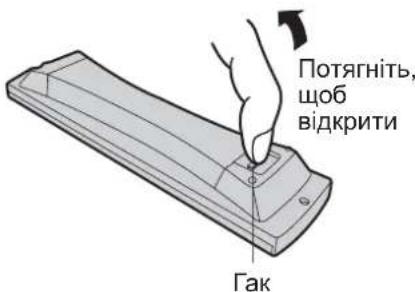

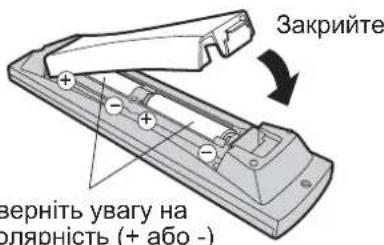

Встановлення батарей в пульт дистанційного керування

1

2

Застереження

• Неправильне встановлення може спричинити витікання електроліту та корозію і пошкодити пульт дистанційного керування.
• Не використовувати одночасно старі та нові батареї.
• Не використовуйте різні типи батарей разом (наприклад лужні та марганцеві батареї).
• Не використовуйте акумуляторні (нікель-кадмієві) батареї.
• Не паліть та не розкривайте батареї (стор. 24).

Додаткові аксесуари

Кронштейн для настінної установки

• TY-WK23LR2W

При купівлі рекомендованої опори для підвішування на стіну контактуйте, будь ласка, найближчого продавця Panasonic. Подробиці знайдете в інструкції по встановленню цієї опори.

■Демонтаж підставки телевізора

Відкрутіть чотири гвинти та зніміть підставку для телевізора.

Diagram of a device rear panel with two circular buttons labeled 'R' (no text or symbols beyond the label)

Задня панель телевізора

ПОПЕРЕДЖЕННЯ!

Якщо для встановлення на стіні не буде використана оригінальна опора для підвішування на стіну Panasonic або якщо монтаж телевізора замовник здійснить самостійно, всі ризики переходять на замовника. На будь-яке пошкодження внаслідок монтажу, що був здійснений некваліфікованою особою, гарантія не поширюється.
- Монтаж телевізора на опору для підвішування мусить бути проведений кваліфікованим працівником. Неправильне закріплення може спричинити падіння пристрою, при якому може бути травмована людина або пошкоджено виріб.
- Не встановлюйте телевізор прямо під стельовим освітленням, яке випромінює багато тепла (напр., точкові світильники, прожектори, галогенові світильники). Можуть бути пошкоджені пластові частини скриньки.
- Підвісне обладнання не може доторкатися будь-яких металічних частин в стіні та на ній.
● Будьте обережними при монтажу опори до стіни. Завжди переконайтеся, що в стіні немає жодних електричних кабелів або трубопроводів.

Визначення елементів керування

Підключення

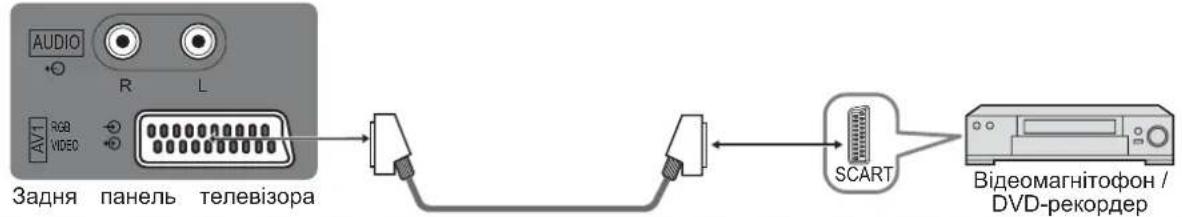

Додаткове обладнання та кабелі, показані в цьому посібнику, не входять в комплект. Перед приєднанням або від'єднанням будь-яких кабелів переконайтеся, що пристрій відключено від джерела напруги.

Автоматичне встановлення

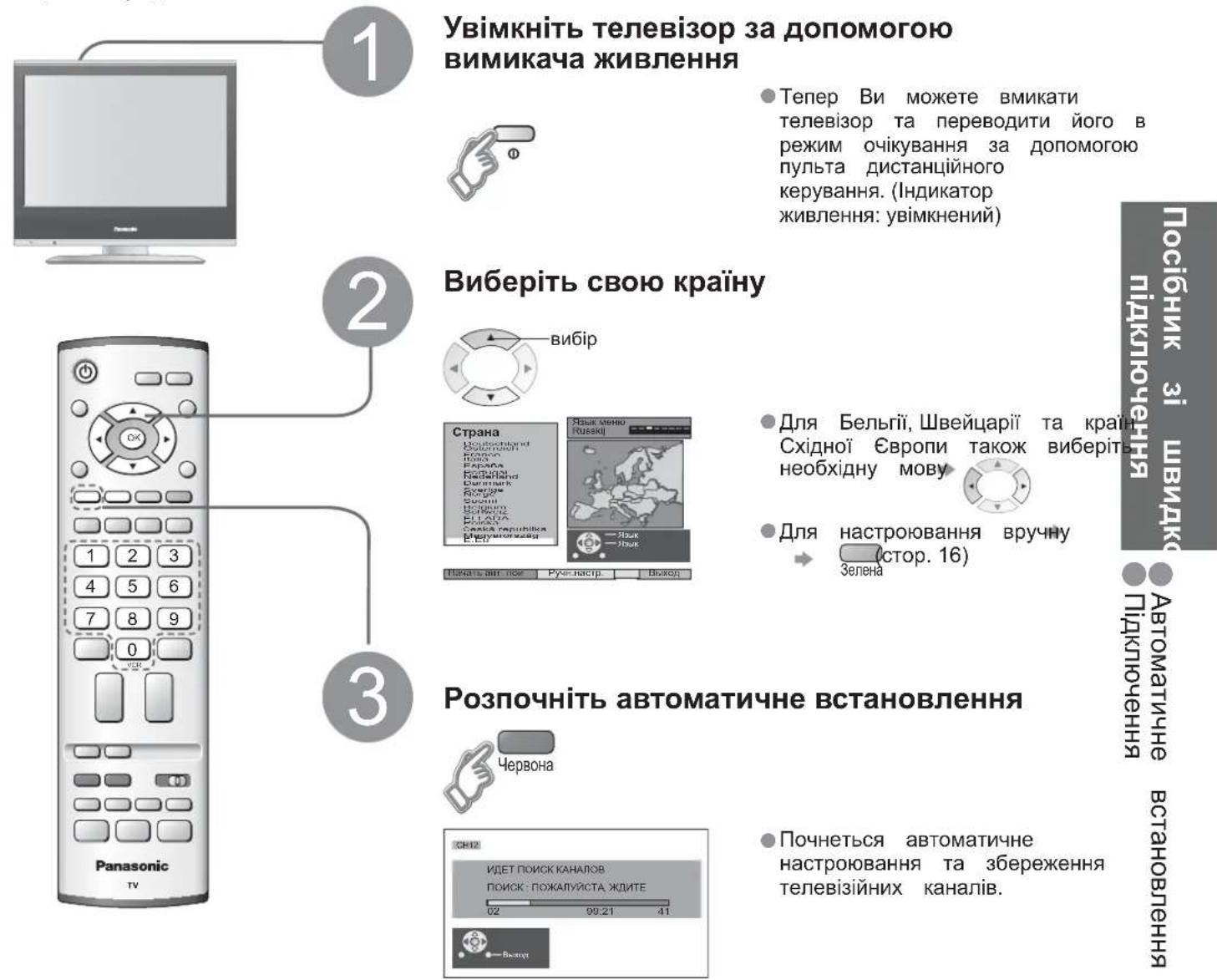

Ви можете шукати та зберігати телевізійні канали автоматично.

Виконувати ці кроки не обов'язково, якщо налаштування виконувалось технічним персоналом місцевого представника.

- Тепер Ви можете вмикати телевізор та переводити його в режим очікування за допомогою пульта дистанційного керування. (Індикатор живлення: увімкнений)

- Для Бельгії, Швейцарії та кра Східної Європи також виберіт необхідну мову - Для настроювання вручну → Зелена (стор. 16)

- Почнеться автоматичне настроювання та збереження телевізійних каналів.

Не знаєте, де знайти?
(приклад: „Звуковое Меню”)

Екранний провідник по меню допоможе Вам знайти необхідний пункт.

Автоматичне настроювання завершене, та телевізор готовий до перегляду.

Illustration of two people at a podium, one holding a phone and the other reading a book (no text or symbols visible)

● Для редагування каналів → „Правка программ” (стор. 16)

Перегляд телевізійних програм

■Інші корисні функції (Виконуйте після 2 кроку )

Перегляд відеокасет та DVD-дисків

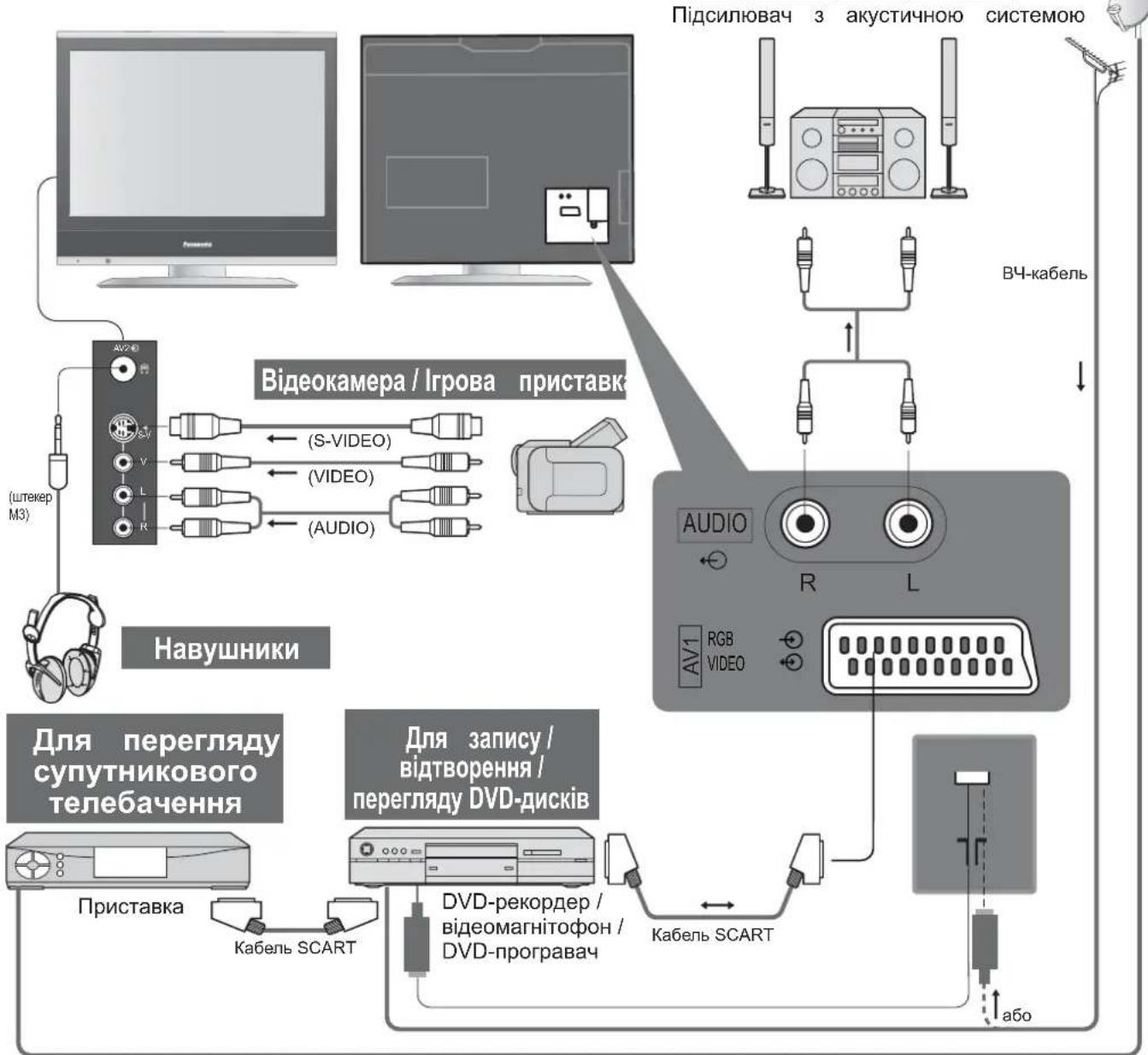

До телевізора можна підключити різні зовнішні пристрої. Після підключення обладнання виконайте наступні кроки для перегляду вхідного сигналу.

Для підключення обладнання (стор. 18)

Примітка

• Автоматичний вибір входу – Режим вхідного сигналу автоматично перемикається з режиму ТБ на АV при виконанні операцій з обладнанням, підключеним через гнізда SCART. Коли обладнання вимикається, телевізор знову повертається до режиму ТБ.
• Якщо на зовнішньому обладнанні є функція настроювання формату зображення, встановіть формат „4:3”.
• Докладнішу інформацію шукайте в інструкції до обладнання або зверніться до місцевого представника.

Обладнанням фірми Panasonic, що підключене до телевізора, можна керувати безпосередньо за допомогою пульта дистанційного керування.

VCR ■ DVD0	Перемикач VCR / DVDBибір відеомагнітофона або DVD-програвача		Перемотування вперед / Пропуск / ПошукВідеомагнітофон: Перемотування вперед, пошук (під час перегляду)DVD-програвач: Перехід до наступної доріжки або розділуНатисніть та утримуйте для пошуку уперед
	Режим очікуванняПереведення до режиму очікування / увімкнення
	ВідтворенняВідтворення з відеомагнітофона або DVD-програвача		ПаузаПризупинення / Поновлення відтворенняDVD-програвач: Натисніть та утримуйте для повільного відтворення
	ЗупиненняЗупинення операцій
	Перемотування назад / Пропуск / ПошукВідеомагнітофон: Перемотування назад, перегляд (під час відтворення)DVD-програвач: Перехід до попередньої доріжки або розділу Натисніть та утримуйте для пошуку назад		Наступна / Попередня програмаВибір програм
		REC	ЗаписПочаток запису

Перегляд

телетексту

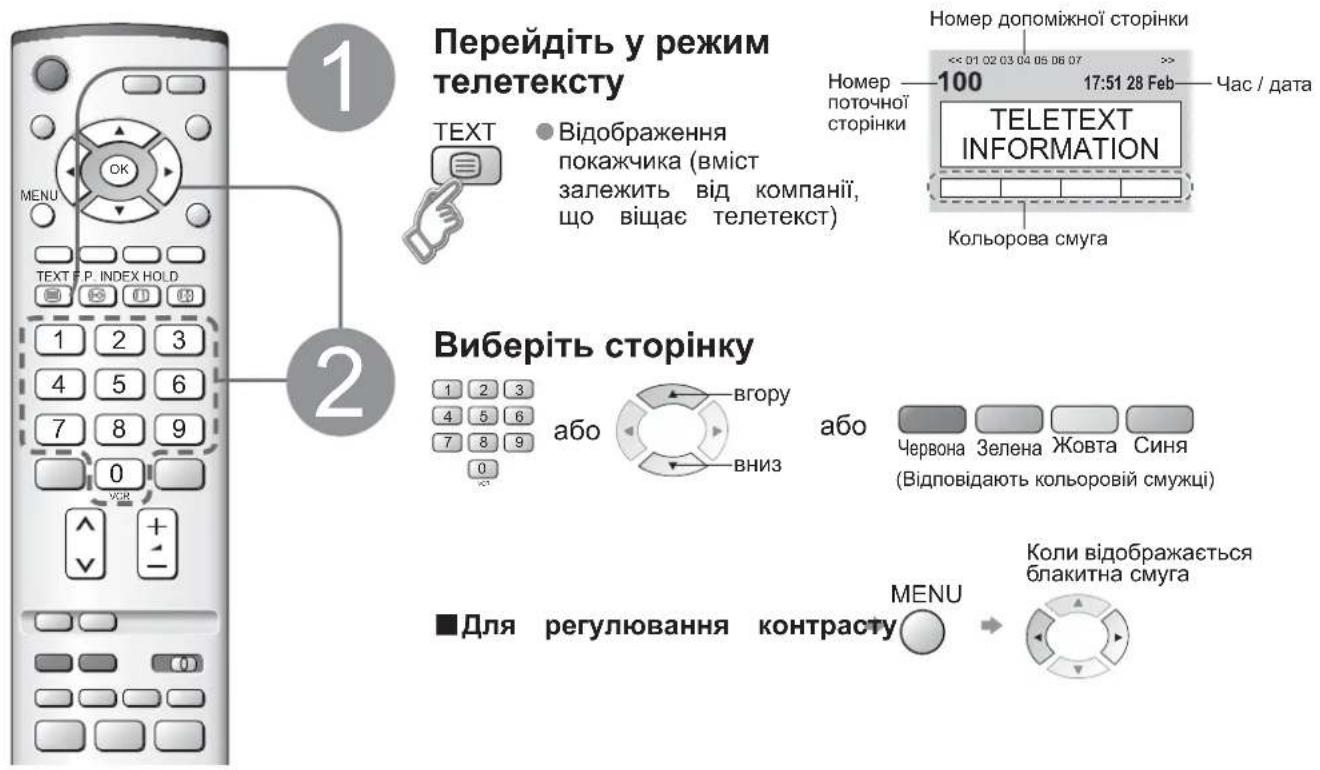

Ви можете користуватись функцією телетексту, включаючи новини, прогнози погоди та титри, якщо ці послуги надаються компанією телерадіовіщання.

Що таке режим FLOF?

В режимі FLOF внизу екрана розташовані чотири різнокольорові об'єкти. Для того щоб отримати більше інформації по кожному з цих об'єктів, натисніть належну кольорову кнопку. Ця функція надає швидкий доступ до зазначених об'єктів.

Що таке режим списку?

В режимі списку внизу екрана розташовані чотири різнокольорові номери сторінок. Кожен з цих номерів можна змінити і зберегти в пам'яті телевізора. („Збереження сторінки телетексту, які Ви часто переглядаєте”, стор. 13)

■ Щоб змінити режим → „Телетекст” в Меню установок (стор. 14)

■ Щоб повернутися до перегляду телевізійних програм

■ Зручне використання телетексту


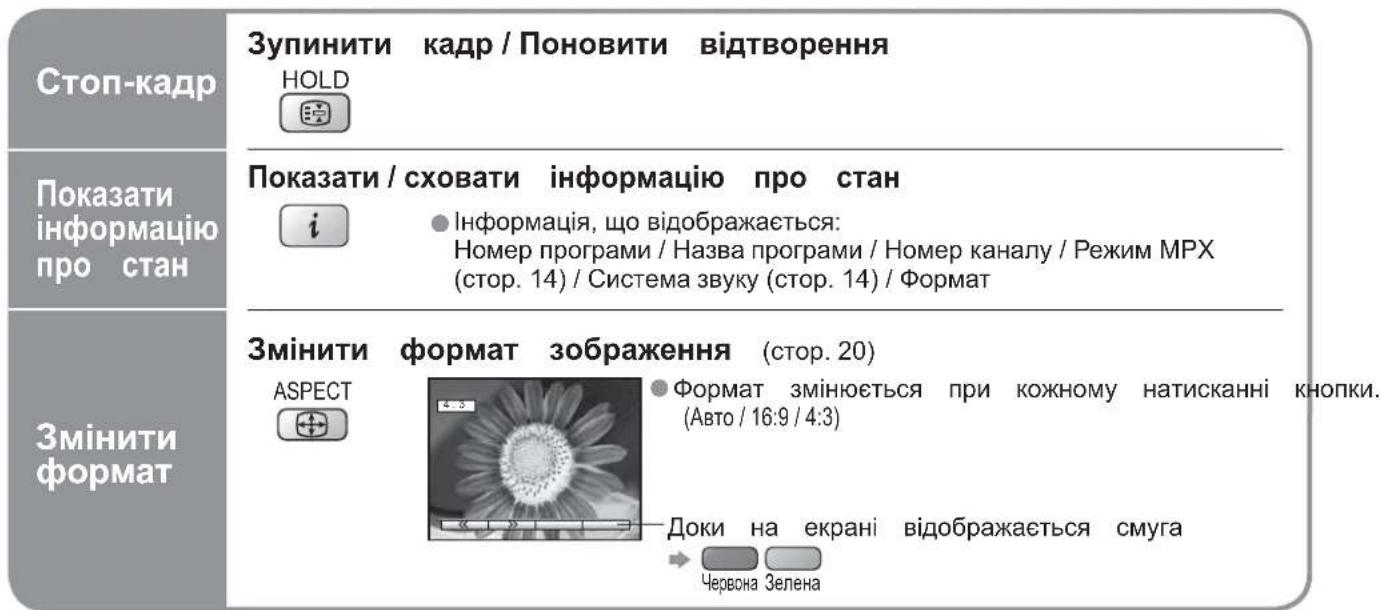

Утримання	Якщо Ви хочете залишити поточну сторінку без оновленняЗупиніть або поновіть автоматичне оновленняHOLD■ Для поновлення → HOLD
INDEX(Індекс)	Повернення на головну сторінку індексуINDEX[IMAGE]
Виклик улюблених сторінок	F.P.● Виклик сторінки, збереженої синім кольором.● Стандартне налаштування - „103”.
Збереження сторінки телетексту, які Ви част переглядаєте	Зберігайте сторінки телетексту, які Ви часто переглядаєте (Тільки в режимі списку)(тільки на перших 25 каналах провідника програм), на кольоровій смужціКоли відображається Відповідна کольорова кнопка [IMAGE]■ Щоб змінити збережені сторінки[IMAGE]
Перегляд додаткової сторінки	Перегляд допоміжної сторінки (тільки якщо в телетексті більше однієї сторінки)■ Перегляд певної додаткової сторінки[IMAGE]● Додаткові сторінки:Кількість додаткових сторінок залежить від компанії, що віщає телетекст (може бути до 79 сторінок).Пошук може зайняти деякий час, протягом якого Ви можете дивитись телевізор.
Перегляд телебачення, поки відбувається оновлення	Перегляд телевізійних програм під час пошуку сторінки телетекст автоматично оновлюється, коли надходить нова інформація.Тимчасово перемикається до режиму ТБMENU [IMAGE] З'являється,коли оновлення закінчується [IMAGE]● На сторінці новин реалізована функція, що повідомляє про надходження останніх новин („Екстрені новини“).

Використання функцій меню

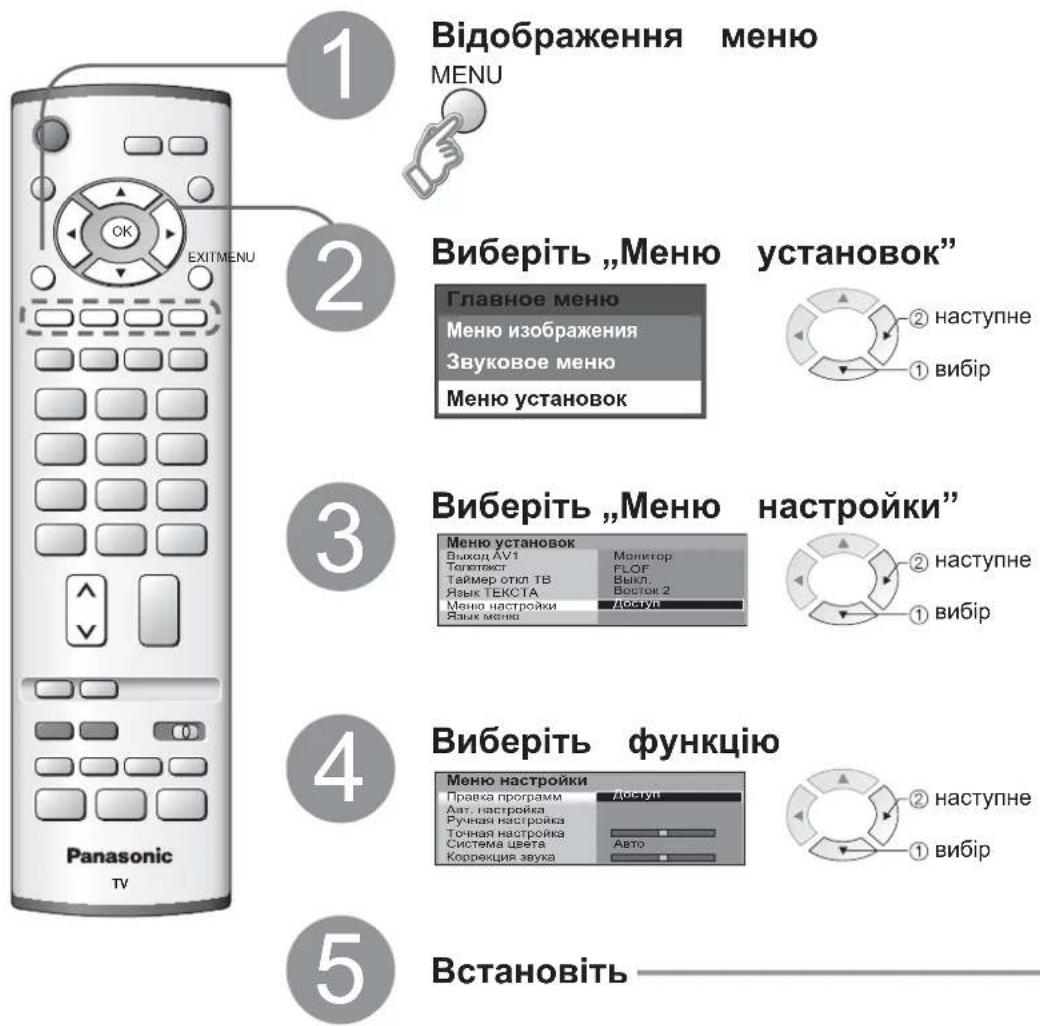

Різноманітні меню дозволяють налаштовувати зображення, звук та інші функції відповідно до Ваших власних уподобань.

- Показує функції, які можна налаштовувати (змінюються залежно від типу вхідного сигналу)
(приклад: Меню изображения)
(приклад: Меню изображения)
(приклад: Меню изображения)
збереження (необхідно для деяких функцій)

■ Перелік пунктів меню

Меню	Пункт меню
Меню изображения	Режим просмотра
	Настройки для кожного режиму переланду	Подсветка,Контраст,Яркость, Цвет,Четкость
		Растровый фон
		Цветовой баланс
		Шумопонижение(зниження шуму)
Звуковое меню	Низкие частоты
	Высокие частоты
	Баланс
	Стереоприем
	Режим
	Объемный звук
Меню установок	Выход AV1
	Телетекст
	Таймер откл. ТВ
	Язык ТЕКСТА
	Меню настройки	Правка программ
		Авт. настройка
		Ручная настройка
		Точная настройка
		Система цвета
		Коррекция звука
	Язык меню
	Система цвета
	Коррекция звука

	Налаштування / Конфігурація (варіанти)
	Базовий режим зображення (Динамический / Нормальный / Кинотеатр)● Встановлюється для кожного типу вхідного сигналу	Режим просмотра	Динамический
	Регулювання подсветка, кольору, яскравості тощо для кожного з режимів зображення відповідно до Ваших потреб	Подсветка	-
		Контраст	-
		Яркость	-
		Цвет	-
		Четкость	-
	Регулювання інтенсивності кольору● Тільки для системи прийому сигналу NTSC	Растровый фон	-
	Вибір балансу кольору для всього зображення (Холодно / Нормально / Тепло)	Цветовой баланс	Нормально
	Автоматичне зниження рівня перешкод у зображенні (Выкл. / Нормальный / Динамический / Авто)	Шумопонижение	Авто
	Регулювання вихідного рівня низьких частот звуку (Високі ⇔ Низькі)	Низкие частоты	-
	Регулювання вихідного рівня високих частот звуку (Високі ⇔ Низькі)	Высокие частоты	-
	Регулювання рівня гучності правого та лівого динаміків	Баланс	-
	Вибір стереофонічного або монофонічного режиму (Моно / Стерео)● Звичайно: Стерео● Якщо стереосигнал неможливо отримати: Моно● М1 / М2: Доступні, коли передається монофонічний сигнал	Стереоприем Стерео	-
	Покращення якості звуку для музики та постановочних програм (Музыка / Речь)	Режим Музыка	-
	Додання просторового ефекту за допомогою динамічного підсилювача (Выкл. / Вкл.)	Объемный звук	-
	Вибирає сигнал для перенесення з телевізора на вивід (TV / AV2 / Монитор)● Monitor: Зображення, що відображається на екрані	Выход AV1 Монитор	-
	Режим відображення телетексту (FLOF / Список) (стор. 12)	Телетекст FLOF	-
	Вибір часу, за який телевізор вимкнеться автоматично (Выкл. / 15 / 30 / 45 / 60 / 75 / 90 хвилин)	Таймер откл. ТВ	-
	Вибір мови телетексту (Запад / Восток1 / Восток2)● Запад: Англійська, французька, німецька, грецька, італійська, іспанська, шведська, турецька● Восток1: Чеська, англійська, естонська, латиська, румунська, російська, українська● Восток2: Чеська, угорська, латиська, польська, румунська	Язык ТЕКСТА	Восток2
	Редагування каналів (стор. 16)	Правка программ	доступ
	Автоматичне встановлення каналів (стор. 16)	Авт. настройка	доступ

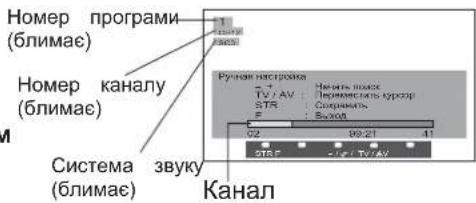

	Встановлення каналів вручну (стор. 16)	Ручная настройка	доступ
	Точне настроювання каналів (під час дощу і т.п.)	Точная настройка	-
	Вибір кольорових систем відповідно до відеод (Анар/ PAL / SECAM / NTSC)	Система цвета	Авто
	Регулювання гучності окремих станцій	Коррекция звука	-
	Зміна мови екранних повідомлень	Язык меню	доступ
	Вибір додаткової кольорової системи залежно від відеосигналу в режиму АУ	САгтема цвета	Авто
	Регулювання гучності для режимів АУ	Коррекция звука	-

В режимі AV меню „Звуковое Меню” та „Меню установок” містять меншу кількість пунктів.

Настроювання та встановлення каналів

Поточні налаштування каналів можна змінити відповідно до Ваших потреб та умов прийому.

■ Щоб вийти

- Дані не зберігаються, якщо процедура автоматичного встановлення переривається.

Для налаштування вручну за допомогою кнопок на пристрої

(„Режим настройки" на стор. 7)

① (Натискайте, доки не з'явиться напис "Режим настройки")

② □ -/√ або □ +/∧ (Отримайте доступ до меню „Ручная настройка“)

③ □ (Начать поиск, Изменить ТВ систему, Изменить программу)

④ ☐ або ☐ (Змініть програму або почніть пошук каналів)

⑤ STR (Збережіть)

⑥ ③-⑤ (Повторіть)

■ Щоб повернутися до перегляду телевізійних програм

Редагування каналів

Правка программ

Видалити
Додати
Перемістити
Змінити
номер
каналу
Змінити назву
Заблокувати
Змінити систему звуку

Автоматичне встановлення

Авт. настройка

Встановлення вручну

Ручная настройка

① Виберіть номер програми для редагування

Kypcop

Номер — програми

② Відредагуйте

Після

підтвердження

→ Після

підтвердження

■ Щоб змінити номер каналу

Виберіть поле „Канал”

Змініть номер
(Також можна змінити за допомогою кнопки „С" та кнопок з цифрами)

■ Щоб змінити назву станції віщання, що відображається при виборі каналів

Доступні символи

Виберіть поле „Назв.”

Виберіть символ
Повторіть

До наступного символу

③ Збережіть

Автоматичне настроювання каналів, що приймаються в цій місцевості

① Розпочніть автоматичне встановлення

встановлення

③ Налаштування виконується автоматично

вибір
广力云
[Non-Text]
(1)在《证券法》中包含本公告(2017)
початок

●Усі попередні налаштування стираються.
- По завершені процедури налаштування увімкнеться канал під номером „1”.

Щоб змінити настройки після автоматичного встановлення

① Виберіть номер програми та шукайте на каналі

Номер програми
Канал

пошук
→
<

● Номер програми блиматиме.
③ Повторіть ① та ②
Примітка
Якщо відеомагнітофон підключений тільки через ВЧ-кабель, виберіть номер програми „0”.

Зовнішнє обладнання

Під'єднання

Зображені на малюнках пристрої та кабелі не входять до комплекту поставки телевізора.

■ Під'єднайте відеомагнітофон / DVD-рекордер (для запису та відтворення)

■ Під'єднайте DVD-програвач (для відтворення)

■ Під'єднайте приставку

■ Під'єднайте DVD-рекордер та відеомагнітофон (приклад)

На цих схемах дані рекомендовані способи під'єднання телевізора до різних пристроїв.

Для підключення іншого обладнання дивіться інструкції нього, таблицю нижче та технічні характеристики (стор. 23).

До для прослуховування через акустичну систем

Типи обладнання, яке можна підключати до кожного гнізда

Запис / Відтворення (обладнання)	Гніздо	AV1	AV2
■Для запису / відтворення відеокасет / DVD-дисків (відеомагнітофон / DVD-рекордер)	○
■Для перегляду DVD-дисків (DVD-програвач)	○	○
■Для перегляду зображення з відеокамери (відеокамера)	○	○
■Для перегляду супутникового телебачення (приставка)	○	○
■Для ігор (ігрова приставка)	○	○

○: Рекомендоване підключення

Технічна

інформація

Формат зображення

Натисніть кнопу ASPECT, щоб змінити формат зображення між режимами:

Авто, 4:3 та 16:9

ABTO

Вибір режиму Авто на цьому телевізорі дозволить автоматично встановлювати оптимальний розмір та формат зображення. 16:9 або 4:3.

16:9 4:3

4:3

У режимі 4:3 зображення 4:3 відображається стандартним розміром 4:3, цей режим можна вибрати, якщо Ви хочете виконувати перегляду цьому форматі.

4:3

16:9

У режимі 16:9 зображення 16:9 відображається стандартним розміром 16:9, цей режим можна вибрати, якщо Ви хочете виконувати перегляду цьому форматі.

16:9

Інформація про гнізда Scart, S-video

■Scart-гніздо AV1 (RGB, VIDEO)

Відповідні вхідні сигнали для AV1 включають RGB (червоний / зелений / синій).

■ AV2 4-x контактне гніздо S-VIDEO

Питання та відповіді

Перш ніж замовляти обслуговування або технічну підтримку, спробуйте вирішити проблему самотужки за допомогою цих простих вказівок. Якщо проблему не вдається усунути, зв'яжіться, будь ласка, з місцевим представником компанії Panasonic.

Білі крапки або зображення, що двоіться (шум)

Abstract black-and-white illustration of a stylized insect-like shape on a polka-dot background (no text or symbols)

Illustration of three penguins standing together (no text or symbols)

● Перевірте положення, напрямок та з'єднання антени.

На екрані можуть спостерігатися червоні крапки, сині крапки, зелені крапки і чорні крапки

Це є характеристикою панелей з рідкокристалічним дисплеєм. Це не є несправністю і не підлягає сервісному обслуговуванню. Рідкокристалічна панель виготовляється за допомогою високопрецизійної технології, дозволяючи Вам чітко бачити дрібні деталі зображення. Іноді на екрані може з'явитися кілька неактивних елементів зображення у виді фіксованих крапок синій, зелений, червоний або чорний кольори. Будь ласка, майте на увазі, що це не впливає на ефективність роботи Вашого рідкокристалічного дисплею.

Якщо натиснете пальцем на панель, вона легко прогнеться. Можете чути легке потріскування.

Навколо панелі повинно бути досить місця, щоб запобігти її пошкодженню. Якщо натиснете пальцем на панель вона легко прогнеться та можете чути легке потріскування. Це не являється поломкою приладу.

Illustration of a Panasonic TV set connected to an antenna, showing the cable and antenna connection (no text or symbols present)

Front view of a Panasonic TV remote control with standard buttons and dials (no readable text or symbols beyond branding)

Пульт ДК не працює.

• Чи правильно вставлені батареї? (стор. 6)
• Чи увімкнений телевізор за допомогою вимикача?

Питання

ta

відповід

Проблема Дії

Екран

Хаотичне зображення, перешкоди

Встановіть значення „P-NR” в меню „Меню изображения” (для усунення перешкод). (стор. 14)

● Перевірте наявність поблизу електричних виробів (автомобілі, мотоцикли, лампи тощо).

Зображення не з'являється

- Можно, параметри „Цвет” або „Контраст” в меню „Меню изображения” встановлені у мінімальні значення? (стор. 14)

Розпливчасте або викривлене зображення

(немає звуку або низька гучність)

● Переналаштуйте канали. (стор. 16)

Немає ані зображення, ані звуку

●Чи не переведено пристрій у режим „AV mode”?

●Чи вставлено вилку у розетку живлення?

●Чи увімкнено телевізор?

● Перевірте параметри меню „Меню изображения” (стор. 14) та гучність.

Звук

Звук не чути.

- Чи не активовано режим „Sound Mute“? (стор. 7)

● Можливо, рівень гучності встановлено на мінімум?

Рівень звуку низький або звук викривляється

● Можливо, погіршився прийом звукового сигналу.

- Встановіть для параметра „Стереоприем” (стор. 14) в меню „Звуковое Меню” значення „Моно”.

Inwi

Телевізор перемикається в „Режим очікування”

● Активована функція автоматичного вимкнення.

- Телевізор переходить у „режим очікування” приблизно за 30 хвилин після завершення віщання.

З'являється повідомлення про помилку

Виконайте інструкції у повідомленні.

- Якщо проблема повторюється, зверніться до авторизованого сервісного центру.

Технічні характеристики

			TX-R20LA70 TX-R20LA7
Джерело живлення			AC 220-240 V, 50 Гц
Потужність	Нормальна експлуатація		52 Вт
	Режим очікування 1		Вт
Панель дисплея	Формат 4:3
	Розмір екрану по діагоналі		508 мм
	Кількість пікселів		307,200 (640 (Ш) × 480 (В))
Потужність звуку			2 × 3 Вт RMS, 8 Ω	2 × 1,5 Вт RMS, 8 Ω
Навушники			Гніздо М3 (3,5 мм) × 1
Системи прийому / Назва полоси частот			PAL B, G, I, SECAM B, G SECAM L / L'VHF E2 - E12 VHF H1 - H2 (ITALY)VHF A - H (ITALY) UHF E21 - E69CATV (S01 - S05) CATV S1 - S10 (M1 - M10)CATV S11 - S20 (U1 - U10) CATV S21 - S41 (Hyperband)PAL D, K, SECAM D, KVHF R1 - R2 VHF R3 - R5VHF R6 - R12 UHF E21 - E69PAL 525/60 Відтворення стрічки NTSC з деяких відеомагнітофонів PALM.NTSC Відтворення з відеомагнітофонів M. NTSCNTSC (тільки вхід AV)Відтворення з відеомагнітофонів NTSC
Антена – задня			ДВЧ / УВЧ
Умови експлуатації			Температура: 5 °C – 35 °СВологість: 5% – 90% відносна вологість (без конденсації)
Кількість сторінок телетексту			100	50
Гнізда для зіднання	AV1 (з'єднувач Scarf)		21-контактне гніздо (вхід аудіо/відео, вихід аудіо/відео, вхід RGB)
	AV2	VIDEO	RCA штиркового типу × 1 1,0 V[p-p] (75 Ом)
		S-VIDEO	MINI DIN 4-штирковий Y:1,0 V[p-p] (75 Ом) C:0,286 V[p-p] (75 Ом)
		AUDIO L - R	RCA штиркового типу × 2 0,5 V[rms]
	Вихід	AUDIO L - R	RCA штиркового типу × 2 0,5 V[rms] (високого опору)
Розміри (Ш × В × Г)
	Включаючи підставку під телевізор		498 мм × 484 мм × 233 мм
	Тільки телевізор		498 мм × 443 мм × 98 мм
Bara			Нетто 7,5 кг

Примітка

- Дизайн та технічні характеристики можуть змінюватись без повідомлення. Зазначені маса та розміри приблизні.

ІНФОРМАЦІЯ П Р О СЕРТИФІКАЦІЮ ПРОДУКТУ

ТЕЛЕВІЗОР ЦВІТНОГО ЗОБРАЖЕННЯ З ЖК ЕКРАНОМ

моделі TX-R20LA70, TX-R20LA7 Panasonic

СЕРТИФІКОВАНИЙ ОС "ЦИКЛОН-ТЕСТ",

Моделі TX-R20LA70, TX-R20LA7,Panasonic відповідають вимогамнормативних документів:	ГОСТ Р МЕК 60065-2002ГОСТ 22505-97, ГОСТ Р 51317.3.2-99ГОСТ Р 51515-99, ГОСТ Р 51317.3.3-99ГОСТ 18198-89 (Табл.1, поз.2, 19-21)
Термін служби:	7 (сім) років

Зверніться до сервісного центру для необхідних перевірок та технічного нагляду.

Виробник:

Matsushita Electric Industrial Co., Ltd.

Мацусіта Електрік Індастріал Ко., Лтд.

Виготовлено за адресою:

"Panasonic AVC Networks Czech, S.R.O." U Panasoniciku 1, CZ-320 84 Plzen, Czech Republic на заводi "Orion Electric Poland Sp. zo. o" Ostaszewo 57, 87-148 Lysomice, Poland

Наприклад:

XX7311234

Pure geometric lines forming an L-shape with no text, numbers, or symbols

Означає 10-денний період місяця:

1 — Перші 10 днів непарного місяця
2 — Другі 10 днів непарного місяця
3 — Треті 10 днів непарного місяця
4 — Перші 10 днів парного місяця
5 — Другі 10 днів парного місяця
6 — Треті 10 днів парного місяця

Означає конкретний місяць:

1 — Січень або Лютий
2 — Березень або Квітень
3 — Травень або червень
4 — Липень або серпень
5 — Вересень або жовтень
6 — Листопад або грудень

Означає рік (остання цифра)

Вищевказаний номер виробу означає, що апарат був виготовлений у травні 2007 року

Інформація щодо утилізації в країнах, які не входять в Європейський Союз

Даний символ дійсний тільки на території Європейського Союзу.

При потребі утилізації даного виробу зверніться до місцевого керівництва або дилера щодо правильного методу її здійснення.

Реєстрація покупця

Номер моделі та реєстраційний номер цього приладу можна знайти на його задній панелі. Ви повинні занотувати реєстраційний номер в наданому нижче полі і зберігати цю книгу, а також Ваш чек на придбання, для ідентифікації в нещасному випадку чи при пограбуванні, а також для гарантійних цілей.

Номер моделі Реєстраційний номер
