PANDUAN PENGGUNA AHW-60SQ HAIER

Nama		Kuantitas
Petunjuk penggunaan	[2027]	Satu bagian
Kartu garansi		Satu bagian
Selang masukan air		Satu bagian
Sekrup		Satu bagian
Penutup dasar		Satu bagian
Mesin cuci otomatis		Satu set

Panduan Pemecahan Masalah

Kondisi masalah umum

Kondisi masalah	Penjelasan
Pemerasan berhenti terputus-putus saat memulai.Program pemerasan telah dipilih, tetapi tidak berkerja.Akan ada sedikit air mengalir keluar dari selang pembuangan saat pertama kali menggunakan mesin.Putaran pulsator berhenti saat air masuk pada pencucian dan pembilasan.	Seimbangkan cucian untuk menghindari mining.Program akan mengatur waktu pembuangan, beberapa periode dibutuhkan sebelum memulai pemerasan.Ini adalah sisa air pengetesan performa saat di pabrik.Hal ini untuk mencegah cipratan saat air masuk.

Spesifikasi

AHW-60SQ

Tegangan /Frekuensi	220V~/50Hz
Tingkat air/Jumlah air	1/18 2/24 3/30 4/35 5/40 6/44 7/48 8/51
Tekanan masukan air	0,001MPa ~ 1,0MPa
Ukuran	L:520mm; W:530mm; H:900mm

AHW-70SQ

Tegangan /Frekuensi	220V~/50Hz
Tingkat air/Jumlah air	1/20l 2/29l 3/38l 4/46l 5/54l 6/60l 7/65l 8/70l
Tekanan masukan air	0,001MPa ~ 1,0MPa
Ukuran	L:550mm; W:560mm; H:968mm

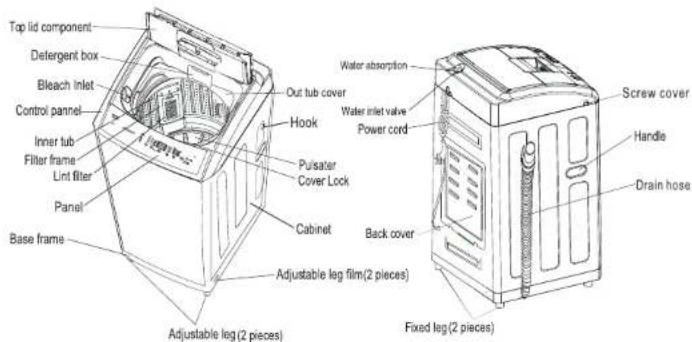

Names of the parts

Panduan Pemecahan Masalah

(Jika terjadi kerusakan, harap cabut steker listrik dari sumber listrik) Kejadian berikut ini terkadang bukan merupakan kerusakan. Harap periksa konfirmasi lagi sebelum mengirim ke layanan servis untuk perbaikan. Jika memang terjadi kerusakan yang sebenarnya, harap datang ke layanan pusat servis resmi kami. Jangan memperbaikinya sendiri.

Fenomena		Penyebab	Cara menyelesaikan
Buzzer berbunyi saat unit mulai bekerja, layar menampilkan "E0".		• Penutup atas tidak tertutup.	• Tutupkan penutup atas.
Pembuangan air lambat atau tidak bisa buang, layar menampilkan "E1", buzzer berbunyi.		• Apakah selang pembuangan telah diturunkan? • Apakah selang pembuangan tersumbat benda asing?	• Turunkan selang pembuangan. Buka dan tutupkan lagi penutup atas 1 kali. • Bersihkan benda asing yang menyumbat. Buka dan tutupkan lagi penutup atas 1 kali.
Berhenti saat melakukan pemerasan, layar menampilkan "E2", buzzer berbunyi.		• Penutup atas terbuka.	• Tutupkan penutup atas.
Saklar pengaman bergerak, tidak memeras, (setelah 2 kali pembetulan sendiri), layar menampilkan "E3", buzzer berbunyi.		• Apakah letak cucian miring? • Apakah letak mesin miring?	• Susun ulang cucian. Tutupkan penutup atas. • Ratakan posisi mesin cuci dengan benar.
Aliran air lambat atau air tidak keluar, layar menampilkan "E4", buzzer berbunyi.		• Kran air tidak terbuka. • Katup masukan air tersumbat • Tekanan air terlalu rendah dan arusnya kecil. • Terjadi pembekuan pada kran air atau selang masukan air.*)	• Buka kran air. Buka dan tutupkan penutup atas 1 kali. • Bersihkan katup masukan air. Buka dan tutupkan penutup atas 1 kali. • Tunggu hingga tekanan air normal. Buka dan tutupkan penutup atas 1 kali. • Tunggu hingga mencair. Buka dan tutupkan penutup atas 1 kali.
Tampilan layar "FA", buzzer berbunyi.		• Apakah sensor ketinggian air tidak normal?	• Harap hubungi layanan servis prna jual
Tampilan layar "Eb", buzzer berbunyi.		• Berat melebihi dari standar pada proses AIR DRY.	• Harap menggunakan jangan melebihi muatan maksimum dari AIR DRY.
Mesin tidak bekerja	Tidak mencuci	• Apakah terjadi kogagalan listrik? • Apakah steker listrik kendur? • Apakah ketinggian air telah mencapai dari ketinggian yang diatur? • Apakah penutup atas ditutup dengan benar?	• Gunakan unit saat sumber listrik hidup. • Masukkan steker listrik dengan kuat. • Tambahkan air hingga ketinggian yang diatur. • Tutupkan penutup atas.
	Tidak memeras	• Apakah steker listrik kendur? • Apakah penutup atas ditutup dengan benar? • Apakah cucian diletakan dengan rata?	• Masukkan steker listrik dengan kuat. • Tutupkan penutup atas. • Letakan cucian dengan merala.
Suara tidak normal dari dalam mesin.		• Apakah posisi mesin miring? • Apakah posisi cucian miring saat pemerasan?	• Ratakan posisi mesin dengan benar. • Ratakan posisi cucian.
Kebocoran pada kran		• Apakah sekrup penyambung selang masukan air kendur atau melilit/miring.	• Kencangkan sekrup sambungan selang dengan benar.

*) Untuk daerah yang beriklim dingin.

Setelah Mencuci

• Setelah menggunakan mesin cuci, harap bersihkan serat benang dan material-material asing lainnya pada filter benang dengan segera. Jika tidak hal ini dapat mempengaruhi kinerja mesin cuci anda.
• Harap cabut steker listrik dari stop-kontak listrik sebelum membersihkan.

Mersihkan kotak deterjen dan memasang pada dudukannya di panel kontrol.

1. Metode melepaskan : Tekan kotak deterjen dengan miring dan perlahan.

2. Metode permasangan : Pasang kotak deterjen keatas dan miningkan dan tekan kedalam.

Melepaskan

Memasang

Kasa filter katup masukan air mudah tersumbat oleh benda asing/kotoran dan mempengaruhi kelancaran masuknya air. Harap bersihkan dengan sikat tiap 2 bulan sekali.

• Filter benang harus digunakan saat mencuci.
• Filter ini harus dibersihkan setiap kali selesai mencuci. Filter benang :
• Tekan bagian pegas dari filter benang agar pengait teriepas dari penutup filter, dan kemudian tanik keluar filter benang untuk melepaskannya. (Gbr. 1)
• Tarik bagian belakang filter benang, dan kemudian anda dapat melepaskan penutup bagian depan filter benang. (Gbr. 2)
• Bersihkan kotoran yang menempel pada filter benang
• Letakan bagian belakang filter benang kedalam penutup depan.
• Pasang filter benang kedalam penutup filter, dan kencangkan.
• Pastikan filter benang terpasang dengan benar, jika tidak, akan mempengaruhi saat anda menggunakan mesin cuci.

Jika bodi mesin cuci kotor, bersihkan dengan kain basah.

• Jangan menyiram langsung dengan air.
- Bersihkan menggunakan deterjen netral.
- Jangan mengelap/membersinkan menggunakan thinner, bensin, alkohol dll.

1. Setelah mencuci, tutup kran air. (Jika perlu, anda dapat melepaskan selang masukan air).
2. Jangan menyimpan air di dalam mesin cuci untuk waktu yang lama. Buang air seluruhnya setiap selesai mencuci.
3. Pastikan untuk mencabut steker listrik sebelum melakukan perawatan.
4. Gantungkan kabel listrik dan selang pembuangan pada tempatnya.
5. Keringkan tetasan air pada permukaan mesin cuci dan bagian dalam tabung cuci. Buka penutup atas mesin cuci beberapa saat (kira-kira 1 jam) kemudian baru menutupnya.

Safety precautions

Alarm mesin cuci akan berbunyi "biip" yang menandakan berakhirnya proses pencucian dan kemudian akan mesin cuci akan mati secara otomatis.

yang dan pans

1. Tekan tombol WATER LEVEL (Ketinggian Air) untuk memilih ketinggian air yang sesuai

1. Tekan tombol "AIR DRY", untuk memilih Air dry (Pengeringan dengan udara)

Air-drying (pengeringan dengan udara) dapat mengurangi lama waktu menjemur pakaian di bawah sinar matahari. Pakaian dapat langsung dikenakan setelah disetrika. Lihat pada halaman 12 tentang tombol AIR-DRY.

1. Tekan tombol "DELAY" untuk memilih program yang disiapkan

Ketika power dihidupkan, program "Delay" (tunda) akan dinonaktifkan secara otomatis. Jika anda ingin proses pencucian selesai pada waktu yang diinginkan, harap tekan tombol "Delay" untuk memilih program yang sesuai. Lihat halaman 11 tentang tombol "Delay".

• Konfirmasi program yang diinginkan
• Saat program yang diinginkan mulai, tampilan digital akan menampilkan waktu selesai dan pencucian yang diinginkan.
• Untuk mengganti program yang sedang berjalan atau membatalkannya, anda harus mematikan mesin cuci dan buat pemilihan program baru.
• Tekanan masukkan air dan ketinggian volume air dapat mempengaruhi lama waktu selesainya pencucian.

Pencucian akan selesai sekitar 18 jam kemudian

1. Tekan tombol START/PAUSE

START/PAUSE

1. Tekan tombol "POWER" untuk menghidupkan mesin cuci.

1. Tekan tombol "Cycle" untuk memilih program otomatis yang sesuai.

Setelah mesin cuci dihidupkan, mesin cuci secara otomatis akan diatur pada program standar. Untuk memilih urutan program cucian lainnya tekan tombol "Cycle" hingga indikator yang sesuai ditunjukan pada layar. Lihat bab Tombol "Cycle" pada halaman 11.

Sebagai contoh: *Quick *(cepat) yaitu pencucian cepat untuk pakaian yang tidak terlalu kotor.

1. Tekan tombol "SOAK", WASH" "RINSE" "SPIN" untuk memilih program cucian yang diinginkan.

2. Walaupun tidak ada air didalam tabung cuci, tetap diperlukan beberapa waktu untuk memulai pemerasan.

3. Pisahkan cucian yang warnanya mudah luntur dengan cucian lainnya saat mencuci.
4. Setelah mesin mulai beroperasi, anda hanya dapat mengatur program dan prosedur saat pencucian dan perendaman. Saat memeras, anda hanya dapat mengatur lama waktu pemerasan, dan tidak dapat melakukan pengaturan pada kondisi lainnya.

G/H/I/J-Tombol "Spin"(pemerasan), "Rinse"(bilas), "Wash"(cuci), "Soak"(merendam)

• Anda dapat mengganti lama waktu Soak (merendam), Rinse (mebilas) dan Spin (memeras) saat program Normal (biasa), Heavy (berat), Delicate (ringan), Memory (memori) dan Standard (standar) telah dipilih.
• Untuk program "Blanket" (selimut), tekan tombol Wash dan Spin, pilih atau membataikan proses, tetapi tidak dapat mengubah pengaturan waktu dan Soak (rendam) tidak dapat dipilih.
• Tombol Soak (rendam), Wash (cuci), Spin (peras) tidak dapat dioperasikan pada modus "Quick" (cepat) dan "Wool.
• Saat memilih waktu Rinse (pembilasan) dan Refill (pengisian) pada waktu yang sama berarti pengisian telah dipilih, ketika pengisian, mesin cuci akan diteruskan mengisi air setelah ketingian air yang diatur telah tercapai [saat memilih ketingian air pada posisi "Low" (rendah) atau tekanan air terlalu rendah, pengisian kembali-pembilasan (refill rinse) akan berganti ke mengisi pembilasan (fill rinse)]

K- Tombol "Water Level" (ketinggian air)

• Pada silkus Normal, Memory, Standar mesin cuci akan mendeteksi ukuran dari cucian dan secara otomatis memilih ketinggian air atara 4,6 dan 8.
• Untuk mengubah ketinggian air, tekan tombol "Start/Pause" dan lakukan pemilihan ketinggian air dengan menekan tombol "Water Level" (ketinggian air) hingga ketinggian air yang diinginkan ditampilkan (1\~8).
• Jika ada air didalam tabung cuci dan mesin cuci tidak dapat mendeteksi berat cucian, maka akan ditampilkan kektinggian air pada "4". Jika pakainan yang akan di cuci lembab, tampilan layar akan menunjukkan ketinggian air "8", dalam hal ini anda harus mengatur sendiri ketinggian air yang sesuai.
• Saat pengoperasian program mencuci atau membilas, anda dapat mengatur ketinggian air dengan menekan tombol "Water Level" (ketinggian air).
• Ketinggian air pada modus Wool/Blanket (wool / selimut) dapat dipilih antara 2\~6.
• Ketinggian air dapat bervariasi tergantung dari tingkat kelembaban cucian yang akan dicuci.

L -Tombol "Reserve Water" (mencadangkan air)

• Anda dapat memilih fungsi "Reserve Water"(mencadangkan air) untuk menyimpan air bekas proses pembilasan.
• Mesin cuci akan menyimpan air bekas pembilasan saat selesai pembilasan di dalam tabung sekitar 4 jam, dan buzzer berbunyi setiap 15 menit. (Sebagai contoh, jika anda memilih "2nd Rinse" (bilasan ke-dua), mesin cuci akan menyimpan air bilasan yang ke-dua, jika anda memilih "1st Rinse" (bilasan pertama) dan "2nd Rinse (bilasan ke-2) bersamaan, mesin cuci akan menyimpan ar bilasan pertama dan ke-dua.
• Tekan tombol "Start/Pause" atau buka dan tulp -penutup atas mesin cuci satu kali untuk mengambil air bilasan dan kemudian mesin cuci akan meneruskan program berikutnya.
• Jika anda tidak mengambil air bilasan dalam 4 jam, mesin cuci akan secara otomatis membuang air sisa bilasan dan meneruskan program berikutnya.

M - Tombol "Air Dry" (pengeringan dengan udara)

• Tekan tombol "Air Dry" untuk memilih prosedur pengeringan udara. Program dapat dipilih (30menit, 60menit, 120menit).
• 30menit 60menit adalahmengeringkan tabung dalam dab tabung luar yang mana dapat mencegah pelumutan pada tabung luar dan tabung dalam.
• 120menit Air Dry dapat mengeringkan cucian, maksimal kapasitas berat serat cucian adalah 1.5kg. Program Air Dry tidak dapat disiapkan.

[4W/Z6] POWER	A - Tombol POWER
	Tekan tombol "POWER" untuk menghidupkan mesin cuci.Pada modus mesin cuci hidup, tekan tombol ini untuk mematikan mesin cuci.Tekan tombol "POWER" untuk menghidupkan mesin cuci. Jika tombol START/HOLD tidak ditekan, mesin cuci akan mati secara otomatis dalam waktu 5 menit.

B - Tombol "START/PAUSE"

• Setelah mesin dihidupkan, tekan tombol ini untuk memulai mesin cuci.
• Saat proses berlangsung, tekan tombol ini untuk berhenti sebentar/jeda.
• Pada kondisi jeda, tekan lagi untuk meneruskan proses yang sedang berjalan.

Cycle	C - Tombol “Cycle” (siklus)
	Program	Aplikasi	Program	Aplikasi
	Memory	Pencucian biasa yang terakhir dilakukan pada mesin cuci secara otomatis akan disimpan pada program MEMORY termasuk "Wash", "Rinse", "Spin".	Normal	Dianjurkan untuk pakaian dengan bahan campuran dan pakaian umum.
	Standard	Pencucian hemat-standar untuk cucian normal	Heavy (berat)	Mencuci cucian yang relatif besar dan tebal
	Wool	Mesin dapat mencuci cucian berbahan wool	Delicate (ringan)	Mencuci hemat untuk cucian yang tidak terlalu kotor.
	Blanket (selimut)	Mencuci cucian yang relatif besar dan tebal	Quick (cepat)	Pencucian cepat untuk cucian normal

D/E - Tombol "Strong" (kuat), "Quick Wash"(pencucian cepat)

● Pilih siklus Normal, Heavy, Delicate, atau Standard.
- Berdasarkan kondisi di atas, Jika memilih tombol Quick wash (Cuci Cepat) atau tombol Strong wash (mencuci kuat), lampu indikasi akan menyala. Pada saat memilih program Quick wash (cuci cepat), waktu mencuci akan lebih lama dari mencuci normal (maksimum adalah 20 menit) waktu pemerasan akan bertambah satu kali (maksimum adalah 3 kali)
- Pada siklus Quick (cepat), Blanket (selimut) Wool (wool) jika anda menekan tombol Strong (kuat) atau Quick (cepat), ini tidak akan merespon.

Delay	F -Tombol “Delay” (tunda)
	Ketika pengoperasian, layar digital akan menampilkan sisa waktu (jam)Tekan tombol “Delay” (tunda). Layar digital akan menampilkan waktu tunda untuk selesainya pencucian dalam satuan jam. Indikator akan berkedip yang menandakan fungsi tunda sedang bekerja.

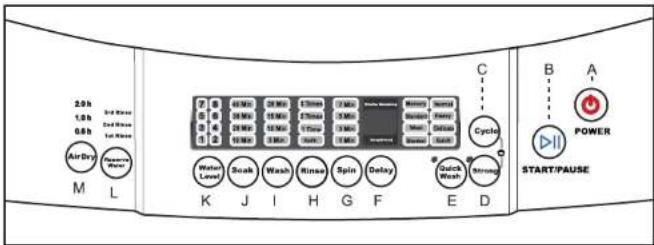

Menggunakan tombol-tombol pengoperasian

Penjelasan dari tombol-tombol

Indikator dan artinya

Mati

: □ : Berkedip, mengindikasikan program sedang bekerja.
□ Menyala, mengindikasikan program akan dijalankan atau dalam modus pemilihan

Layar Digital

• Saat beroperasi, layar ini menampilkan sisa lama waktu proses pencucian yang telah diatur sebelumnya (dalam satuan menit). Jika terjadi masalah, layar akan menampilkan simbol abnormal (lihat halaman 17).
• Pada saat Delay (tunda), layar menampilkan sisa waktu penundaan (dalam satuan jam)
• Lama waktu aktual pencucian dapat saja berbeda dengan tampilan pada layar pada kondisi tekanan air yang berbeda-beda, jenis pakaian yang berbeda dan jumlah muatan cucian yang berbeda.

Fungsi "Child Lock" (pengunci untuk anak-anak)

• Fungsi ini ditujukan untuk keamanan anak-anak dan mencegah program pencucian terubah tidak sengaja oleh anak-anak.
• Tekan tombol "Cycle" dan tombol "Strong" dan kemudian tekan tombol "Power" - anda akan mendengar suara "biip" 3 kali, layar digital akan menampilkan "CL". Atur program pencucian yang diinginkan, setelah mengatur, tekan tombol "Start/Pause, dan fungsi pengunci untuk anak telah aktif. Semua tombol akan terkunci dan tidak akan berfungsi.
• Melepas fungsi pengunci untuk anak (Child Lock).
  Tekan tombol "Cycle" dan tombol "Strong" dengan bersamaan selama lebih dari 3 detik. Setelah bunyi biip 3 kali, fungsi pengunci untuk anak (Child Lock) telah terbuka/dibatalkan.
  Catatan: Jika anda membuka penutup atas pada kondisi pengunci anak (child lock) aktif, layar digital akan menampilkan "E2", akan berbunyi biip, anda harus menutup tutup atas dan menekan tombol "Start/Pause" untuk membatalkannya, atau mesin akan melakukan pembuangan setelah 10 detik, dan power akan mati dalam 10 menit.

Cara menggunakan pemutih

• Tambahkan air hingga ketinggian yang telah ditetapkan. Larutkan pemutih dalam sebuah wadah dan tuangkan kedalam lubang masukkan pemutih dengan perlahan.
• Pemutih tidak dapat diaplikasikan untuk cucian yang berwama dan bercorak yang mudah luntur.
• Pemutih tidak boleh mengenai cucian secara langsung.
• Lihat petunjuk penggunaan dari pemutih untuk takaran dan cara penggunaanya.

• Untuk pemutih jenis bubuk, larutkan terlebih dahulu sebelum menggunakan

• Kapasitas pencucian dan pemerasan mesin cuci mengacu pada berat maksimal dari cucian dalam kondisi kering, yang dapat dicuci dan diperas sekali proses. Jumlah cucian dalam satu kali cuci harus lebih rendah dari kapasitas maksimum mesin cuci. Kapasitas maksimum mesin cuci ini 8.0kg

• Jenis, ukuran dan ketebalan pakaian dapat mempengaruhi kapasitas aktual pencucian. Dianjurkan untuk meletakkan cucian secara wajar dan cucian dapat berputar didalam tabung cuci.

• Jangan memilih tingkat air dibawah 6 untuk cucian yang kurang dari 2kg, untuk mencegah percikan air.

• Pemakaian dan ukuran dari pelembut seperti yang tertera pada spesifikasi pelembut tersebut.

• Sebelum mencuci letakan pelembut pada kotak deterjen secara langsung seperti yang ditunjukan pada gambar. Pelembut akan dimasukkan ke dalam tabung cuci pada pembilasan terakhir.
• Setelah itu, harap tutupkan kotak deterjen. Harap lihat daftar berikut untuk pemakaian deterjen, pemilihan ketinggian air, jumlah air dan takaran deterjen.
• Setelah pelembut dimasukkan, harap jangan membiarkannya terlalu lama di dalam kotak deterjen, segera gunakan, jika tidak pelembut dapat mengeras dan menyebabkan aliran air tidak lancar.

Cara menggunakan deterjen bubuk

• Dianjurkan untuk menambahkan deterjen bubuk kedalam kotak deterjen pada saat program Fuzzy dan program yang telah disiapkan.
• Larutkan langsung kedalam tabung cuci (tidak dapat digunakan untuk program Fuzzy dan program yang telah disiapkan)
• Tambahkan sedikit air (pilih tingkat air "1")
• Tambahkan bubuk deterjen. Jalankan mesin cuci sekitar 30 delik untuk melarutkan dengan rata bubuk deterjen. Kemudian tekan tombol "Start/Pause".
• Pelarutan cepat deterjen bubuk
• Siapkan air hangat 30°C dan wadah.
• Tambahkan bubuk deterjen sambil mengaduk hingga deterjen larut dengan rata.
• Harap tambahkan deterjen bubuk yang sesuai dengan jumlah cucian, pengaturan ketinggian air dan jumlah air
• Jika anda memilih program "Quick"(cepat), dianjurkan untuk menggunakan deterjen cair daripada menggunakan deterjen bubuk untuk menjamin efek pencucian yang baik.
  Tidak dianjurkan menggunakan deterjen dengan busa melimpah.
• Deterjen bubuk dengan kualitas tidak baik atau disimpan terialu lama dapat lengket. Harap bersihkan kotak deterjen setelah mencuci.

Tutupkan penutup atas

Persiapan sebelum mencuci

Persiapan sebelum mencuci

1. Sambungkan selang masukan air. Buka kran air.

2. Pastikan bahwa mesin cuci telah terhubung dengan pembumian dengan baik. Kemudian masukkan steker listrik ke stop-kontak listrik. Terminal pembumian tidak boleh disambungkan ke pipa gas dan pipa kran air.

3. Turunkan selang pembuangan,

Harap perhatikan sebelum mencuci cucian

Periksa apakancucian memiliki syarat khusus dalam pencucian	Kosongkan kantong.Keluarkan uang logam, jepit rambut dll.	Ikatkan tali pakaian yang bertali,kencangkan kancing baju, pasangkan risleting.	Jumlah cucian jangan terialu banyak. Tarik dan kembangkan cucian sebelum memasukkan ke dalam tabung cuci.	Saat pulsator berputar, kancing baju dapat menyebabkan berisik, oleh karena itu lebih baik mengancingkan kancing baju dengan cucian lainnya.
a. Periksa apakah cucian dapat dicuci menggunakan mesin cuci,b. Pisahkan cucian yang mudah luntur dengan yang tidak.c. Letakan cucian yang tidak mudah menyerap air dengan bantuan tangan.d. Untuk cucian yang sangat kotor, pertama hilangkan terlebih dahulu kotoran seperti lumpur atau debu. Untuk bagian tertentu yang sangat kotor, harap berikan terlebih dahulu deterjen pada area tesebut untuk memudahkan menghilangkan kotoran.e. Untuk cucian yang berserat panjang dan bahan berbulu, balikkan cucian sebelum memasukkan ke dalam mesin cuci.f. Jangan meletakkan cucian yang terkontaminasi bahan kimia ke dalam mesin cuci secara langsung.

Menyambungkan antara selang masukan air dengan mesin cuci

1. Jangan melepaskan bantalan penyerap air. Setiap kali akan mencuai harap periksa jika bantalan terjatuh atau rusak. Jika hal ini terjadi harap hubungi layanan servis purna jual kami.
2. Letakkan mur dari selang masukan air pada sambungan katup.
3. Kencangkan mur. Gerakkan selang dengan perlahan ke arah yang cocok.

1. Gerakkan selang perlahan untuk memastikan telah terpasang dengan kencang.
2. Setelah pemasangan, buka kran air untuk memeriksa apakah ada kebocoran.
3. Jangan membengkokkan selang terlalu berlebihan.
4. Sebelum tiap kali menggunakan harap periksa sambungan antara penyambung selang masukan air dan kran air, dan pemasangan selang masukan air telah kuat, sehingga dapat mencegah terjatuh dikarenakan posisi pemasangan yang tidak benar.

1. Tutup kran air.
2. Tekan tuas pengunci, Tekan ke bawah penggeser (slider). Kemudian tarik selang masukan air. Jika mesin cuci digunakan dengan sering, penyambung selang masukan air tidak perlu dilepas, biarkan terpasang pada kran air untuk menghindari kerusakan akibat terlalu sering memasang dan membongkar sekrup.

Penggunaan Kran Air

Kran air yang cocok

Dibutuhkan ujung kran keluaran air dengan panjang 10mm atau lebih. Permukaan ujung kran air harus rata dan halus. Jika tidak rata harap ratakan terlebih dahulu untuk menghindari kebocoran.

Memasang sambungan selang masukan air ke kran air

1. Tekan ujung bawah tuas pengunci dan tekan kebawah slider (penggeser). Lepaskan penyambung selang masukan air dari komponen selang masukan air. Lihat Gbr. 1
2. Lepaskan stiker. Pastikan ulir tersisa 4mm keatas dari permukaan atas mur. Lihat Gbr. 6. Jika ulir kurang dari 4mm keatas dari permukaan mur, harap kendurkan sekrup.

1. Lepaskan sekrup hingga kran air dapat dimasukkan. Masukan sambungan selang masukan air pada kran air. Lihat Gbr.2. (Jika kran air terfalu besar dan penyambung selang tidak dapat dipasang pada kran air, harap kendurkan 4 sekrup dan lepaskan ring paking pada sambungan selang masukan air. Ujung kran air harus rata dan halus, sebaliknya jika tidak rata dan halus dapat menyebabkan kebocoran. Lihat Gbr.3)
2. Kencangkan 4 sekrup dengan rata. Lihat Gbr.4.
3. Putar mur pengencang, lihat Gbr.5. Setelah memutar mur, ulir kurang dari 2mm dari atas permukaan mur.

Gbr. 4

Gbr. 5

Gbr. 6

Operating procedure

Cara mengubah arah selang pembuangan

Baringkan mesin cuci diatas sebuah alas /kain yang lembut, lepaskan selang pembuangan sepanjang jalurnya dibagian bawah mesin cuci, kemudian pasangkan pada jalur arah yang berlawanan.

Menggunakan selang pembuangan

Selang pembuangan harus lancar membuang air.

1. Tinggi selang pembuangan harus kurang dari 10cm, jika tidak, pembuangan air tidak akan lancar, dan dapat menyebabkan pencucian selesai lebih lama dan dapat menyebabkan juga mesin berhenti di tengah proses pencucian.
2. Jangan menekan atau menginjak selang pembuangan.

1. Jika selang tambahan diperlukan, harap membelinya dengan terpisah. Diameter tengah selang tambahan harus tidak kurang dari 30mm, dan panjang selang tidak melebihi1,5m.

1. Jikan selang pembuangan terlalu panjang, potong dibagian tengahnya. Untuk melancarkan saat pembuangan, potong ujung selang menyerong agar proses pembuangan lancar.

2. Jika selang tambahan terlalu panjang, potong pada titik A atau B.

Catatan: Petunjuk untuk peralatan yang dihubungkan ke saluran air utama menggunakan selang yang dapat di lepaskan harus menggunakan selang baru yang di sertakan pada peralatan ini, dan selang lama jangan digunakan.

Pemasangan dan Pengaturan

Harap pasang dan atur mesin cuci sesuai dengan yang disyaratkan pada buku pentunjuk penggunaan ini. Hal ini sangat penting untuk keselamatan anda dan mesin cuci beroperasi dengan benar.

Memasang penutup bawah

1. Baringkan mesin cuci diatas sebuah kain yang lembut dengan bagian depan menghadap keatas.

2. Pasang penutup bawah pada alurnya di bagian dasar mesin cuci dan kencangkan dengan sekrup.

Sekrup

Crup Depan Belakang Penutup dasar/ kain lembut

Finish washing

Mengatur posisi pemasangan

Jika lantai tidak rata, atur baut kaki mesin cuci hingga posisi unit menjadi rata.

Angkat perlahan mesin cuci dan putar kaki mesin cuci untuk mengatur kerataan posisi mesin.

- Jarak antara mesin cuci dan dinding minimal 20mm. - Maksimum sudut kemiringin permukaan alas/lantai 2°

si mesin. dinding minimal 20mm. a permukaan alas/lantai 2° tingga rendah 20mm 20mm

After washing

Harap pasang steker listrik pada stop-kontak khusus. Pastikan untuk menggunakan stop-kontak listrik 3-pin atau 2-pin (yang dilengkapi pembumian/arde). Pastikan terminal pembumian stop-kontak listrik terpasang dengan baik dan terpercaya. Gunakan proteksi kebocoran arus jika perlu.

Mesin cuci harus diletakan sedemikian rupa sehingga steker listrik dapat diakses dengan mudah. Harap cabut steker listrik dan matikan kran air jika terjadi hal berikut ini: kegagalan listrik/pemadaman listrik, memindahkan mesin, mengatur posisi mesin atau saat membersihkan mesin. Jangan mencabut atau memasang steker listrik dengan kondisi tangan basah.

• Jangan membengkokan, menyambung, melilitkan, mengikat dengan kuat kabel power. Jangan menekan atau menjepit dengan sesuatu yang berat.
• Jaga agar pin steker tetap bersih, jika steker dikotori debu, harap lap dengan kain kering dengan hati-hati.
• Jika kabel power atau steker listrik rusak, untuk menghindari resiko, perbaiki atau ganti oleh tenaga teknisi yang profesional atau layanan agen servis kami.

Jika mesin cuci dipasang pada lantai dengan karpet, lubang ventilasi pada bagian bawah mesin jangan terhalangi karpet

Lubang ventilasi pada bagan bawah Penutup dasar kain lembut Depan Belakang No

Jangan menggunakan air panas lebih dari 50°C

Jangan meletakan mesin cuci pada daerah yang lembab seperti di kamar mandi. Jangan membersihkan mesin cuci dengan menyiramnya dengan air. Jangan menaruh cucian diatas panel kontrol.

Jangan mencuci cucian yang anti air seperti jas hujan, penutup sepeda dll. untuk menghindari getaran yang tidak normal saat pemerasan.

Jangan membagi stop-kontak listrik mesin cuci dengan peralatan lainnya. Jika steker kabel power rusak atau steker sudah longgar, jangan gunakan lagi steker power.

Tindakan Keselamatan

Jangan memasukkan tangan kedalam mesin cuci yang sedang bekerja. Hal ini berbahaya walaupun putarannya pelan. Awasi dengan baik anak-anak anda. Peralatan ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan kemampuan fisik, indera atau kecakapan mental yang kurang, atau kurang pengalaman dan pengetahuan, kecuali jika mereka telah diberikan pengawasan atau instruksi mengenai penggunaan peralatan ini oleh orang yang bertanggung jawab untuk keselamatan mereka.

Jangan mengubah, memperbaiki atau mengganti bagian-bagian mesin cuci oleh anda sendiri.

Jangan meletakkan barang berat atau panas apapun (seperti ketel berisi air panas) diatas mesin cuci.

Jangan mencuci pakaian dengan bahan kimia yang mudah menguap (seperti thinner, minyak tanah dll.)

Orang cacat fisik atau anak-anak tanpa pengawasan dilarang menggunakan mesin cuci ini.

Jauhkan mesin cuci dari sinar matahari langsung atau sumber panas seperti pemanas air, kompor dll.

Filter benang/serat kain harus dijaga dalam kondisi baik, dan dipasang pada posisi yang benar. Jika filter benang hilang atau rusak, silahkan hubungi layanan servis purna jual perusahaan kami.

Arti dan penjelasan dari simbol-simbol berikut

Simbol Peringatan!	Isi yang ditandai dengan simbol disamping adalah berhubungan dengan keselamatan dari produk dan pengguna. Harap operasikan sesuai dengan isi peringatan tersebut, jika tidak hal ini dapat menyebabkan kerusakan pada mesin dan dapat mencelakai pengguna.
Simbol Larangan!	Isi yang ditandai dengan simbol ini berarti tindakan yang dilarang untuk dilakukan.Jika tetap melakukan tindakan tersebut dapat menyebabkan kerusakan pada mesin cuci atau mencelakai keselamatan diri pengguna.

Harap dimengerti bahwa bentuk dan aksesoris mesin cuci dapat saja berbeda dengan gambar/lustrasi pada buku petunjuk penggunaan ini, yang disebabkan peningkatkan kualitas dan pengembangan produk.

Daftar lsi:

Nama-nama komponen....1

Tindakan Keselamatan....2-3

Pemasangan dan Pengaturan....4-7

Persiapan Sebelum Mencuci....8

Memasukkan Cucian....9

Pemakaian Deterjen....9

Menggunakan Tombol-tombol Pengoperasian....10-12

Panduan Pemecahan Masalah....17-18

Spesifikasi....18

Pengepakan Daftar 19

Packing List

• Harap baca buku Petunjuk Penggunaan ini dengan seksama sebelum menggunakan.
• Harap simpan buku Petunjuk Penggunaan ini untuk referensi dimasa mendatang.
