PANDUAN PENGGUNA NA-FD17X1 PANASONIC

Mesin Basuh Automatik Sepenuhnya

(Kegunaan domestik)

No. Model NA-FD17X1 NA-FD15X1

Terima kasih kerana membeli produk ini.

• Untuk mendapatkan prestasi dan keselamatan yang optimum, sila baca arahan ini dengan teliti sebelum menggunakannya.
• Simpan manual ini untuk rujukan pada masa akan datang.

AWW9901C8PC0-0C5

A1120-0(M)

Dicetak di Vietnam

11-2020

Langkah Berjaga-jaga Keselamatan

AMARAN

Boleh mengakibatkan kecederaan serius atau kematian.

Jangan benarkan kanak-kanak menggunakannya sendirian.

• Perkakas ini bukan untuk kegunaan individu (termasuk kanak-kanak) yang kurang keupayaan fizikal, deria atau mental, atau kurang pengalaman atau pengetahuan, kecuali jika mereka telah diberikan penyeliaan atau arahan berkaitan penggunaan perkakas ini oleh individu yang bertanggungjawab ke atas keselamatan mereka.
• Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan peralatan ini.

Jangan sentuh tab sampai benar-benar berhenti.

Jika tab tidak berhenti dalam 15 detik:

Jangan sentuh dengan tangan basah.

Jangan menarik atau menahan kabelnya.

Jangan digunakan.

Masukkan sepenuhnya. Jangan digunakan.

Gunakan stopkontak yang sesuai untuk alat ini.

Jangan membongkar, memperbaiki, atau memodifikasi mesin cuci ini sendiri.

Tindakan Pencegahan Keselamatan (lanjutan)

PERHATIAN

Berhati-hatilah agar jari Anda tidak terjepit.

Jika penutupnya rusak, segera hentikan penggunaan.

Berhati-hatilah dengan tangan dan kaki Anda.

- Gunakan set selang baru yang disertakan dengan mesin cuci ini dan jangan gunakan kembali set selang lama.

■ Untuk pengeringan maksimal pada kain dan tekanan air keran, lihat Halaman 32.

Jangan menghalangi bukaan bawah dengan karpet, dll.

□ Adaptor keran air (1) (H. 26)

☐ Penutup bawah (1) / Sekrup (1) (H. 25)

Persiapan dan pemeriksaan pencucian

Pemeriksaan sebelum mencuci

Menggunakan jaring cucian untuk kain halus

Untuk "Stain Master" (H. 16)

- Perlakuan awal untuk noda berat

- Penetapan proses pencucian program "Stain Master" dan "Soak (Rendam)" tidak dapat diubah.

Mencuci

■Setelah menekan "Start (Mulai)"

- Untuk mengubah setiap operasi (saat mencuci).

Berbagai Program

	Program Tujuan			Kapasiti maksimum (kg)
Wash		Normal (Biasa) (H. 9)	Pakaian harian	17.015.0
		Tangle Care (Penjagaan Kusut) (H. 9)	Anti-kusutMencuci lebih lembut daripada “Normal (Biasa)” untuk mengurangkan kusut.Melerai kusut pakaian selepas memutar: 8 kg atau lebih rendah.
		Speedy (Cepat)(H. 9)	Untuk kotoran ringan	17.015.0
		Delicate (Halus)(H. 15)	Membasuh dengan lembut	5.0
		Baby Care (Penjagaan Bayi)(H. 9)	Pakaian untuk bayi & mereka yang berkulit sensitifMembilas sebersih-bersihnya	17.015.0
		Water Save (Jimat Air)(H. 9)	Menjimatkan air	17.015.0
		Blanket (Selimut)(H. 15)	SelimutDengan tag mesin yang boleh dibasuh	4.2

*Atas: NA-FD17X1 / Bawah: NA-FD15X1

	Program Tujuan				Kapasiti maksimum (kg)
Basuh		Soak (Rendam)(H. 9)	● Untuk sangat kPrarendam untuk membasuh		17.015.0
	StainMaster(H. 16)		● Untuk jenis noda yang berikut		5.0
	Kotoran ringan	Sweat(Peluh)
		Mud(Lumpur)
		Soya/Sauce(Kicap/Sos)
Dry		Air Dry (90 min)(Kering Udara)(H. 17)	● Mengeringkan pakaian gentian sintetik		3.0
Maintenance			● Pengeringan tab		—
		Tub Hygiene(Kebersihan Tab)(H. 23)	● Pencucian tabMencegah kulapuk danbau busuk		—

CATATAN

Program “Normal (Biasa)” dan program “Water Save (Jimat Air)” disarankan untuk beban dengan kotoran biasa pada kapasitas terukur mesin cuci ini.

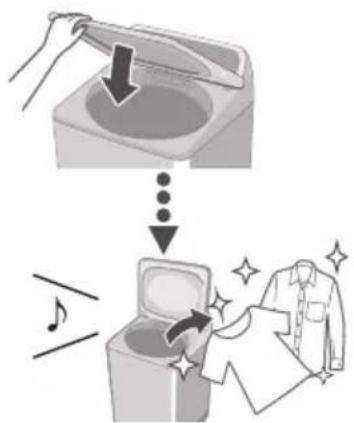

Deterjen / Pelembut / Pemutih

• Ikuti petunjuk pada setiap kemasan.
• Untuk pembersihan 21)
• Tutup laci deterjen dan pelembut sepenuhnya sebelum digunakan.

Jika bubuk pencuci kurang larut, masukkan deterjen ke dalam saluran masuk Deterjen/Pemutih.

Tingkat busa bergantung pada kondisi seperti ukuran beban, tingkat kotoran, jenis deterjen, dan kekerasan air.

Pelembut

Air

Atur berapa jam kemudian untuk menyelesaikan operasi.

1

2

Semua tanda- tanda lain dimatikan. saat

Normal	2 - 24
Speedy	1 - 24
Delicate	-
Baby Care	2 - 24
Water Save	2 - 24
Blanket	-
Soak	3 - 24
StainMaster	2 - 24
Air Dry(90 min)	-
Tub Hygiene	-

■ Untuk mengonfirmasi

■ Untuk membatalkan atau menukar

Wash (Basuh) / Rinse (Bilas) / Spin (Perah)

Blanket (Selimut)

Maksimum jumlah air*

4.2 kgGentian sintetik 100 %Kapas 100 %

* NA-FD17X1: 103 L / NA-FD15X1: 96 L

■ Pratetapan pemasa (jam)(H. 14)

3

4

5

• Jumlah maksimum air: 81L - Anda tidak boleh mengubah tetapan proses basuhan program ini.

Air Dry (90 min) (Kering Udara (90 min))

• Basuhan mungkin tidak cukup kering (bergantung pada jumlah dan jenis pakaian dan suhu).
• Memandangkan tiada alat pemanas digunakan untuk fungsi ini, anda mungkin berasa bahawa cucian sejuk dan tidak cukup kering.

Fungsi Menyenangkan

Menetapkan Auto Tab Bersih

Mencegah kulapuk, tersedia dengan semua program kecuali "Water Save (Jimat Air)" dan "Air Dry (Kering Udara)".

Penunjuk lampu

Beroperasi

Fungsi didayakan

Membatalkan pembaz akhir

1

* Fungsi ini tidak mengunci penutup dan operasi butang.

1

2

Tahan 5 saat

■ Membatalkan: prosedur yang sama x4

Memusing tab dengan tangan

*1 Jumlah masa adalah anggaran (Apabila kadar standard bekalan air 15 L / min dan suhu air adalah bersuhu 28 °C).

*2 Baki masa 99 minit atau kurang akan dipaparkan. --→99

- “Refill”: untuk mengisi air ke dalam tab dan kemudian membilas muatan sambil membekalkan air.

Penyenggaraan

Penapis rumbai

Jika sukar untuk menanggalkan penapis (H. 18)

Laci detergen dan pelembut

Jika ada kotoran sisa detergen atau pelembut

1

Pencuci neutral untuk dapur

Penyenggaraan (sambungan)

Penapis bekalan air

Jika air tidak mengalir dengan lancar

Pastikan anda meminta juruservis melakukan pemasangan.

■ Jangan pasang sendiri. ■ Mengikut kaedah pemasangan ini. Jika kamu tidak, Panasonic tidak akan bertanggungjawab atas sebarang kemalangan atau kerosakan.

Pemasangan (sambungan)

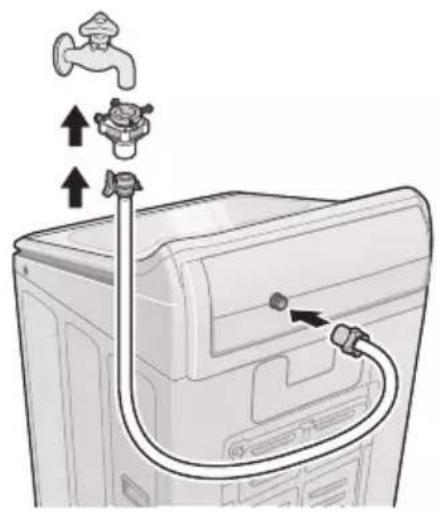

Sambungkan hos bekalan air

Ketatkan dengan kukuh (Untuk mencegah kebocoran air).

5

• Kencangkan mur dengan rapi.
• Jangan memilin, menekan, memodifikasi, atau memotong selang.

Pastikan mesin cuci dalam keadaan rata.

■ Jika gelembung berada di luar tanda

Operasi percobaan

Tampilan Kesalahan

■ Persiapan

Peras atau "Pengeringan Udara" tidak dapat dipilih.

Tidak rata

Tidak stabil atau miring

	Gejala Perkara perlu diperiksa
Masa	Penunjuk masa meningkat atau tidak menurun.	Petunjuk masa adalah anggaran sahaja. Baki masa diperbetulkan semasa operasi.
	Lebih lama daripada penunjuk masa.	Apabila pakaian tidak sekata.	Apabila saliran air tidak baik.
	Operasi ini melewati masa pratetapan.	Masa operasi menjadi lebih lama.
Unit utama	Tiada operasi	SemakKegagalan kuasa Masa pratetapan MemcubaTutup tudung. Hidupkan. Masukkan plag kuasa sepenuhnya. Tekan “Mula”. Hidupkan pemutus litar
	Tidak dapat menukar tetapan proses (selepas memulakan).	MemcubaSemasa proses membasuh [30K7] Selepas proses mempasun[H0AZ]

	Gejala Perkara perlu diperiksa
Basuh	Air dibekalkan semasa mencuci.		Apabila paras air menurun.	Apabila jumlah dobi besar.
			→ Air ditambah secara automatik.
	Paras air
	Terlalu tinggi		Apabila pakaian basah.	Apabila terdapat air di dalam tab sebelum operasi.
			→ Paras air mungkin lebih tinggi.
	Terlalu rendah		Dengan pakaian ringan (gentian sintetik, dll.).
			→ Paras air mungkin lebih rendah.
Bilas	Operasi bermula dengan proses bilas, namun, air tidak dibekalkan.		Apabila tiada air dalam tab.	→ Air dibekalkan selepas perah.
			Apabila terdapat air di dalam tab.	→ Air dibekalkan selepas air sedia ada dibuang dan perah.
Perah	Perubahan perah untuk bilas.		Jika pakaian tidak sekata, mesin basuh akan membetulkan ketaksamarataan itu secara automatik dengan proces bilas.
	Bilas bermula bukan perah.
	Putaran tidak tetap		Kelajuan putaran tab dilaraskan bagi mengurangkan getaran.

Pemecahan Masalah (lanjutan)

	Gejala Perkara perlu diperiksa
Lain-lain	Kegagalan kuasa /Pemutus litar mati.		Apabila kuasa pulih semula, operasi akan bersambungsemula dari mana ia berhenti.
		Mati	Hidup
	StainMaster	tidak memberikesan.	SemakMemcubaDi bawah 5.0 kgPretreatments(H. 7)Dipilih mengikut jeniskotoran. (H. 11)
	Serbuk pencuci kekaltidak larut.		MemcubaMasukkan detergent diinlet peluntur. (H. 12)

Spesifikasi

No. Model NA-FD17X1 NA-FD15X1
Voltan terkadar 220 V - 240 V
Frekuensi terkadar 50 Hz
Penggunaan kuasa terkadar 520 W 510 W
Jumlah air standard 103 L	96 L
Kapasiti maksimum(Pakaian kering)	17.0 kg	15.0 kg
Ukuran produk	679 mm (W) x 755 mm (D) x 1100 mm (H)
Berat produk	47 kg
Tekanan air paip	0.01 - 1 MPa
