PANDUAN PENGGUNA NA-S106FR1 PANASONIC

Mesin Basuh dan Pengering

(Penggunaan Rumah)

No. Model

NA-S106FR1 NA-S96FR1

NA-S106FC1 NA-S96FC1

Penting untuk membaca arahan ini.

MY

Kandungan

	Langkah Berjaga-jaga Keselamatan	2
	Memeriksa Mesin Basuh Anda	7
	Sebelum Mencuci	8
	Panel Kawalan	10
	Detergen	12
	Mencuci & Mengering	14
	Senarai Program	16
	Butiran Program	18
	Tip Mencuci & Mengering	20
	Mengubah Tetapan Proses	22
	Mengubah Tetapan Mesin	30
	Penyenggaraan	31
	Untuk Hasil yang Lebih Baik	35
	Penyelesaian Masalah	36
	Paparan Ralat	43
Pemasangan	Memilih Lokasi yang Betul	45
	Memindah dan Memasang	46
	Menyambung Hos	48
	Memandu Uji	50
	Panasonic SmartApp+	51
	Spesifikasi	70

Terima kasih kerana membeli produk ini.

• Untuk mendapatkan prestasi dan keselamatan yang optimum, sila baca arahan ini dengan teliti sebelum menggunakan.
• Simpan manual ini untuk rujukan pada masa akan datang.

Langkah Berjaga-jaga Keselamatan

AMARAN

Boleh menyebabkan kecederaan serius atau kematian

- Perlengkapan ini bukan untuk kegunaan individu (termasuk kanak-kanak) yang kurang keupayaan fizikal, deria atau mental, atau kurang pengalaman atau pengetahuan, kecuali jika mereka telah diberikan penyeliaan atau arahan berkaitan penggunaan perlengkapan ini oleh individu yang bertanggungjawab keatas keselamatan mereka.

- Kanak-kanak harus diperhatikan untuk memastikan yang mereka tidak bermain dengan perlengkapan ini.

Jangan sentuh dengan tangan yang basah.

Jangan pegang atau tarik kabel.

Jangan guna.

Masukkan sepenuhnya.

Jangan guna.

Perentas pemanjangan

Jika kegagalan dan rosak pada kabel kord kuasa, berhenti menggunakan dan hubungi juruteknik elektrik.

Masukkan palam dengan kemas. Hubungi juruteknik elektrik untuk soket baharu.

Gunakan soket yang bersesuaian untuk peralatan ini.

- Bentuk palam, bentuk soket dan keperluan kadaran adalah berlainan mengikut rantau.

Jangan buka, baiki atau ubah suai mesin ini sendiri.

Apabila menggunakan aplikasi "Panasonic SmartApp+"

(Punca kerosakan akibat gelombang radio dari perkakas) S106FR1

Langkah Berjaga-jaga Keselamatan (sambungan)

AMARAN

(Untuk penggunaan pengering dengan selamat)

- Jangan mengeringkan benda-benda yang belum dibasuh di dalam mesin ini.

Lin tidak dibenarkan untuk mengumpul di sekitar mesin.

Patuhi yang berikut.

Jangan sekali-kali menghentikan mesin sebelum kitaran pengeringan berakhir kecuali jika semua barang dikeluarkan dengan cepat dan disebar supaya haba hilang.

- Anda hendaklah menggunakan set hos baru yang dibekalkan dengan mesin basuh ini dan jangan gunakan semula set hos yang lama.

Berhati-hati agar jari anda tidak terperangkap.

Jangan panjat ke atas mesin basuh ini.

■ Untuk berat maksimum kain kering dan tekanan air paip, lihat halaman 70.

Langkah Berjaga-jaga Keselamatan (sambungan)

AWAS

Jangan halang bukaan muka bawah dengan karpet, dll.

- Perkakas ini adalah untuk kegunaan rumah. Perkakas ini bukan untuk digunakan di:

Jangan basuh pakaian yang berlumuran dengan banyak minyak.

Prarawat untuk kotoran yang degil.

- Program "Stain Master(Hm. 16, 17) disyorkan untuk menanggalkan kotoran.

Pembantu pencucian yang tersedia di kedai

Topi dengan bahan teras yang keras

Uretana / tikar beralas getah atau tebal

Lampin kertas

Lain-lain ...

Tikar atau item lain di mana bulu binatang tersangkut

- Imej dalam arahan ini adalah untuk NA-S106FR1, melainkan diberitahu sebaliknya.

■ NA-S106FC1/NA-S96FC1

Jika terkena air, pencuci atau pelembut, tutup dan lap dengan tuala dsb. serta-merta. (Penyebab kerosakan)

Jika berlaku kegagalan kuasa
Jika kuasa pulih, operasi akan bersambung di mana ia terhenti. (Mula Semula Auto)

Detergen

- Ikut arahan di setiap bungkusan.

Detergen

Detergen buih rendah

- Untuk mencegah serbuk detergen tertinggal di dalam laci detergen:

Memaparkan masa yang diperlukan (dikira semula)

Tetapan

Temp (Suhu) (Hlm. 22)

Untuk suhu air lalai setiap program.

Butiran Program

Program\Tetapan		Tetapan auto
		Temp(Suhu) (°C)	Spin (Putaran)(r/min)	Dry(Kering)	Temp (Suhu) (°C)
CUCI & KERING		40 1200 Gentle			Sejuk, 30, 40, 60
		40 1200 Gentle			Sejuk, 30, 40, 60
		60 1400 Gentle			Sejuk, 30, 40, 60
		40 1400 Gentle			Sejuk, 30, 40, 60
		90 1200 Gentle	60, 90
		40 1200 Gentle	40
		40 1200 Speed	40
CUCI		40 1200 -			Sejuk, 30, 40, 60
		40 1200 -			Sejuk, 30, 40, 60
		60 1400 -			Sejuk, 30, 40, 60
		40 1400 -			Sejuk, 30, 40, 60
		90 1200 -	60, 90
		40 1200 -	40
		40 1200 -	40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejek, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 1200 -			Sejuk, 30, 40
		40 12	500 -		Sejuk, 30, 40
		40 1200 -	40
		40 1200 -	40
KERING		-	^*1	Gentle	-

NOTA

- Menetapkan masa untuk Time Dry (Kering Masa): 30, 60, 90, 120, 180, 210 min.

*1 Sekiranya mod "Gentle Dry (Kering Lembut)" atau "Speed Dry (Kering Pantas)". Sekiranya berat pakaian berat, putaran dilakukan: 1200 Sekiranya berat pakaian ringan, putaran tidak dilakukan:

Tip Mencuci & Mengering

Bedding (Cadar)

■ Item boleh dicuci

(Cuci)

(Cucian tangan)

100 % kapas atau 100 % sintetik

- Untuk membilas dengan lengkap, gunakan fungsi "Rinse+ (Bilas+)". (Hlm. 27)

NOTA

Peluntur

Mod Kering	Huraian
Gentle Dry (Kering Lembut)	Untuk pakaian sensitif-haba (Maks. 6.0 kg).
Speed Dry (Kering Pantas)	Untuk pakaian yang tidak mudah berkedut (Maks. 6.0 kg).
Time Dry (Kering Masa)[IMAGE]	• Untuk pakaian yang mudah kedut.Tekstur lebih nipis kosong dianyam dan krep dll.• Untuk pakaian sedikit (Maks. 0.5 kg).*Masa: 30 min.*Selepas mengering: Keluarkan serta-merta• Untuk pakaian separuh kering.*Masa: 30 min. dan lebih

NOTA

- Buka pili walaupun sedang mengering.

- Pintu dikunci semasa mengering.

Untuk membuka pintu (Hlm. 14)

Mengubah Tetapan Proses

■ Menyediakan

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 18)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

Ic Temp (Suhu)

Mengubah suhu cucian.

Rendah	Tinggi
● Mengurangkan kedutan	● Untuk mengeringkan lebih menyeluruh

3

(Hlm. 19)

■ To mengubah tetapan semasa mencuci

Cuci

1

2

3

ECONAVI

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 18)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

Wash Mode (Mod Basuh)

Pilih kombinasi basuh, bilas dan putar.

3

*1	Cuci
*2	Bilas
*2	Putar
	Cuci dan bilas
	Cuci dan putar
*2	Bilas dan putar

*1 Air dikeluarkan selepas proses cucian.
*2 Keluarkan air dahulu jika ada air di dalam dram.

CUCI & KERING

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 18)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

Timer (Pemasa)

Tetapkan berapa jam kemudian untuk selesaikan operasi. (Sehingga 24 jam)

3

Tekan atau tahan

■ Untuk periksa masa pratetap

■ Untuk batalkan tetapan

(Semua tetapan dibatalkan)

NOTA

- Tidak tersedia: Hlm. 19

Rinse+ (Bilas+)

Tambah bilasan ekstra.

■ To mengubah tetapan semasa mencuci

Mencuci

1

2

BukaTutup

3

Mengubah Tetapan Proses (sambungan)

■ Menyediakan

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 18)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

Auto Tub Care

(Penjagaan Tab Automatik)

Tambah proses pembersihan tab.

- Jangan guna air tersebut untuk tujuan.

• Jenis pakaian, detergen, pelembut, dan keliatan air boleh mempengaruhi hasil.
• Berhenti menggunakan jika rasa gatal, dll.

Mengubah Tetapan Mesin

■ Untuk menetapkan semula:

Prosedur yang sama

Penyelenggaraan

Penapis bekalan air

Jika air tidak mengalir dengan lancar

10

Penyenggaraan (sambungan)

Mesin

Penutup pintu Untuk kotoran degil

Pencuci pinggan lembut

NOTA

Jangan guna pencuci atau pencair berpasir, atau produk yang mengandungi alkohol atau minyak parafin.

Laci pencuci

Sebulan sekali atau jika menyala

- untuk Cuci & Kering

NOTA

- Jika program “Tub Clean (Cucian Tab)” tidak berjalan, penunjuk berbunyi jika program lain berjalan sebanyak 3 kali.

Penyelenggaraan (sambungan)

Penapis Aliran

Sebulan sekali

Pastikan air di dalam dram dialirkan sebelum prosedur ini.

AWAS

Air panas (mungkin menggelegak)

1

2

2
Sehingga ia di tempat yang betul

4

Untuk Hasil yang Lebih Baik

	Simptom Titik untuk diperiksa
Unit utama	Tekan butang	□ Sebab yang mungkinSemasa operasi□ CubaChild Lock (Kunci Kanak-kanak) (Hlm. 30)(Tutup)
	Tiada operasi	□ PeriksaPotongan kuasa Pemasa□ CubaTutup pintu.Buka. Buka dan masukkan sekali lag 1(30 saat)□ Tekan “Start (Mula)”. . Hidupkan pemutus.
	Bau getah	□ Sebab yang mungkinh □ Cuba b Clean (Cucian Tab) (Hlm. 33)

Simptom Titik untuk diperiksa

□ Sebab yang mungkin

Semasa operasi (Mencuci atau mengering)

Untuk membuka pintu semasa operasi (Hlm. 14)

□ Periksa

Suhu

- Paras air

□ Cuba

Child Lock (Kunci Kanak-kanak) (Hlm. 30)

Semasa operasi

Putar

NOTA

	Symptoms Points to be checked
Pencuci dan buih	Selepas mencuci	□ Periksa (Hlm. 1)
		□ Sebab yang mungkinJumlah buih berbeza-beza.Suhu Paras air Kelembutan air[40X8]
	Tidak cukup	□ PeriksaDetergen serbuk (Hlm. 1)Detergen terlalu sedikit Detergen rendah buih Sangat Kotor uatan terlalu besar
	Terlalu banyak	□ PeriksaDetergen terlalu banyak[5YH4]

□ Periksa

	Simptom Titik untuk diperiksa
Cuci	Semasa mencucialiran air	□ Sebab yang mungkinBuih yang berlebihan Buih	Fungsi pengesanan buihSaliran automatik		lan air
Kering	Mengering ambil terlalu lamaMengering	□ Periksa● Terlalu berat□ Cuba● Periksa lokasi.	● Terlalu sejuk5 cm dan lebih

Penyelesaian Masalah (sambungan)

	Simptom Titik untuk diperiksa
Bilas/Putar	Semasa proses putaranHenti Pusing beberapa kali	□ Sebab yang mungkinPembetulan permuikan → → Auto betul Henti Auto betul□ CubaTerlalu ringan Tambah 1 atau 2Tuala mandi
	Selepas mencuciBuih atau air	□ Cuba →
	Putaran bertukar kepada bilasBilasPutar	□ Sebab yang mungkinJika pakaian tidak rata, mesin ini membetulkannya secara automatik dengan proses membilas.
Pakaian	Jika pakaian menguningKuning	□ Cuba

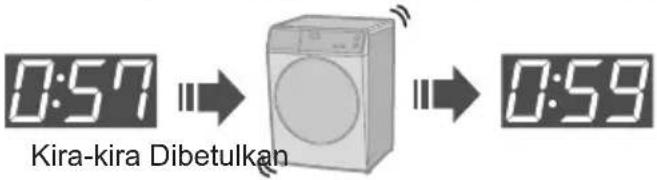

Masa	Semasa mencuciMasa dipapar0:57 Perubahan	□ Sebab yang mungkin● Masa yang tinggal dibetulkan semasa operasi.Jika tetapan diubah Jika pakaian tidak rata→ Masa yang tinggal boleh bertambah.
	Baki masaTidak berkurang0:57 atauTiba-tiba berkurang0:57	□ Sebab yang mungkinMasa yang dipaparkan adalah sebagai panduan.
Bunyi	Semasa saliran air	□ Sebab yang mungkin● Ini adalah normal.Pam saliran.
	Bunyi kipas berputar	□ Sebab yang mungkin● Ini adalah normal.Kipas tersebut menyejukkan alat elektrik.
	Motor mengeluarkan bunyi	□ Sebab yang mungkin● Ini adalah normal.Motor akan mengeluarkan bunyi pendek ketika dram bergerak.

Penyelesaian Masalah (sambungan)

	Simptom Titik untuk diperiksa

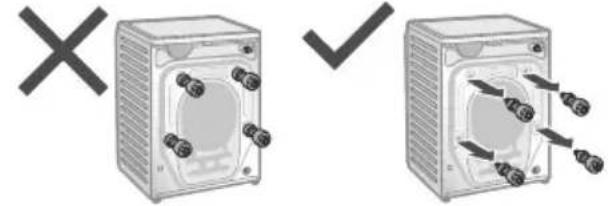

Bunyi	Bunyi aneh (atau getaran)	□ PeriksaItem logamBolt pengikat (Hlm. 47)Cerun atau permukaan tidak stabil1.47)
Lain-lain	Potongan kuasa Pemutus Tutup	□ PeriksaJika kuasa pulih, operasi akan bersambung di mana ia terhenti. Buka

Paparan Ralat

Paparan Ralat Titik untuk diperiksa
			2	3
Tidak dapat disalirkan
Pintu dibuka	1	2
Tidak dapat berputar		2

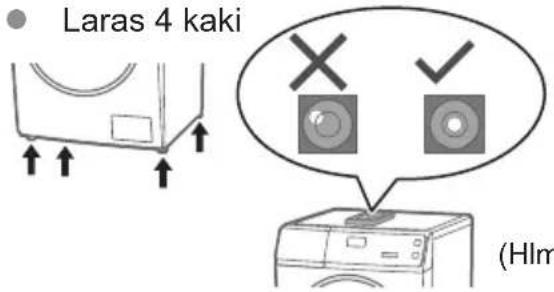

		Tidak stabil atau senget Stabilkan	Terlalu banyak Kurangkan	Terlalu sedikit Tambah
Tidak dapat membekalkan air		2
	Ketiadaan air	Tutup		Penapis bekalan[m. 31)
Tidak dapat menyalirkan ketika mengering		Periksa hos saliran (Rujuk U11)		Putaran Kering

Putaran Kering

Paparan Ralat (sambungan)

Maklumat

Memilih Lokasi yang Betul

Pastikan anda minta bantuan juruteknik servis untuk pemasangan.

■ Jangan pasang mesin ini sendiri.
■ Ikuti kaedah pemasangan ini. Jika tidak, Panasonic tidak akan bertanggungjawab di atas apa-apa kemalangan atau kerosakan.

Ukuran mesin

■ Tetapkan pemasangan

- Jangan biarkan bahagian logam mesin bersentuhan dengan sinki dan mesin lain.

Periksa lokasi.

Memindah dan Memasang

Membawa mesin

Jangan lakukannya bersendirian.

■ Mengalihkan mesin sekali lagi

Sambungkan hos dengan betul untuk mencegah kebocoran air.

Jarak sambungan maksimum untuk hos dan kabel kuasa

Sambungan sebelah kanan

Sambungan sebelah kiri
(cm)

Hos bekalan air

■ Menyambung hos bekalan air

AWAS

• Ketatkan nat dengan rapi.
  Jangan pusing, penyek, ubah suai atau potong hos.

1

2

Masalah Sebab dan Langkah

Kebocoran air

Pasang hos bekalan air dengan betul

Lebih mudah dengan telefon pintar anda

Anda boleh mengendalikan mesin basuh atau menetapkan pemasa dengan aplikasi.

● Sehingga 10 program untuk setiap operasi (CUCI, CUCI & KERING, KERING).

Pemberitahuan status mencuci dan tamat pengoperasian.

Mari semak peralatan yang diperlukan untuk menggunakan aplikasi ini.

■ Telefon pintar Android atau iOS (iPhone)

- Mengenai OS yang disokong https://www.panasonic.com/fiot/wash/

Laman Web Panasonic

■ Persekitaran Internet

Sila sahkan bahawa ia adalah talian jalur lebar.

Contoh) FTTH (gentian optik), ADSL, CATV (televisyen kabel), dsb.

komunikasi Internet caj akan ditanggung oleh pelanggan.

■ Penghala LAN wayarles Gunakan penghala LAN wayarles untuk menyambung ke Internet.

NOTA

Ikut tetapan pada skrin aplikasi.

1 Pasangkan "Panasonic SmartApp+" (percuma)

• Sebagai alternatif, anda boleh mencari aplikasi "Panasonic SmartApp+" pada Google Play (Android) atau App Store (iOS) dan pasang aplikasi tersebut.
• Anda juga boleh mengimbas pautan untuk memasang aplikasi daripada kod QR yang ditampal pada mesin basuh.

2 Ikut arahan yang dipaparkan pada skrin aplikasi dan daftarkan mesin basuh.

Gunakan aplikasi (Hlm. 54)

Panasonic SmartApp+ (sambungan)

Menggunakan "Panasonic SmartApp+"

Bersedia untuk menggunakan "Kawalan Jauh"

• Tutup pintu sepenuhnya.

2

Lampu (Buka)

3

Selepas 10 min.

Semua petunjuk lain dimatikan, kecuali:

NOTA

Untuk menyemak status komunikasi dengan lampu pada panel kawalan.

■ Kedudukan lampu

Menyala

Cuba untuk berkomunikasi (Menyambung ke pelayan)

Mati

Tidak bersambung

Bila anda berhenti menggunakan "Panasonic SmartApp+"
- Disyaki digunakan untuk akses yang tidak dibenarkan
Jika perkakas adalah mesin terpakai
Apabila anda membuang atau memindahkan

Anda juga harus berhenti menggunakan perkhidmatan aplikasitersebut.

1

2

3

4

Kuasa dimatikan

Panasonic SmartApp+ (sambungan)

Paparan Ralat

Paparan ralat Punca & Langkah
U81	Gagal menyambungkan mesin basuh dan penghala LAN wayarles. Semak perkara berikut.Penghala tidak dihidupkan. →Hidupkan kuasa.Jarak antara penghala dan mesin basuh terlalu jauh.→Dekatkan penghala.Terdapat peranti yang menggunakan gelombang radio, seperti ketuhar gelombang mikro, berdekatan.→Jaga jarak.→Berhenti menggunakan peranti atau tunggu sebentar dan cuba lagiBerbilang peranti disambungkan ke penghala.→Matikan kuasa peranti yang anda tidak gunakan.
U82	Ralat komunikasi dengan pelayan.Mungkin terdapat masalah dengan sambungan internet anda.→Jika anda tidak tahu puncanya, hubungi pembekal, penghantar atau pengilang penghala anda.
U83	Dalam “Sambungan sandaran”, SSID atau kata laluan penghala tidak betul.→Semak perihalan penghala.Gagal menyambungkan mesin basuh dan penghala.→Semak perkara di atas “U81”.
U84	“Sambungan imbasan” gagal. Semak perkara berikut.Bluetooth® tetapan pada telefon pintar anda dimatikan.Kod QR tidak boleh dibaca dengan betul.→Pastikan bahawa tetapan Bluetooth® HIDUP, dan kemudian sambung semula. Jika anda masih tidak dapat menyambung, sila cuba “Sambungan sandaran”.
Aplikasi memaparkan perkataan seperti "Tidak boleh berkomunikasi dengan mesin basuh."	Berkomunikasi semula selepas beberapa ketika, atau semak sambungan status dengan kaedah berikut. Tekan 5 saat.→Jika “U81”, “U82”, dsb. dipaparkan, ia adalah ralat sambungan. Semak perkara di atas.

Penggunaan untuk LAN/Bluetooth® wayarles

■ Sekatan penggunaan

Jangan gunakan di tempat di mana medan magnet, statik elektrik, atau gangguan radio dijana. Jika anda menggunakannya berhampiran peranti berikut, komunikasi mungkin terganggu atau kelajuan mungkin perlahan.

• Ketuhar gelombang mikro
• LAN wayarles lain / Bluetooth® peranti
- Peranti lain yang menggunakan gelombang radio dalam jalur 2.4 GHz (telefon tanpa wayar digital, peranti audio wayarles, konsol permainan, peranti PC, dsb.)
- Objek logam yang mudah memantulkan gelombang radio

■ Langkah keselamatan

- Memandangkan LAN wayarles menggunakan gelombang radio untuk menghantar dan menerima data, terdapat risiko capaian yang tidak dibenarkan. Ambil langkah keselamatan untuk memastikan keselamatan data anda. (Hlm. 52) Sila ambil perhatian bahawa kami tidak bertanggungjawab untuk sebarang masalah yang berlaku tanpa mengambil langkah keselamatan.

- Untuk kata laluan (kunci penyulitan) penghala LAN wayarles, rujuk masukpanduan manual penghala LAN wayarles dan tetapkannya sebagai pertimbangan keselamatan.

■ Mengenai perisian tegar

- Mesin ini mempunyai fungsi untuk menyambung ke pelayan kemas kini perisian kami melalui Internet dan secara automatik mengemas kini perisiannya sendiri kepada yang terkini versi. Memandangkan komunikasi wayarles terganggu buat sementara waktu semasa kemas kini, komunikasi mungkin terganggu atau kelajuan mungkin perlahan.

- Jangan menganalisis atau mengubah suai perisian tegar.

Panasonic SmartApp+ (sambungan)

Hak Cipta, dll.

Hak Cipta, dll. (sambungan)

Hak Cipta, dll. (sambungan)

*TORT (INCLUDING NEGLIGENCE OR OTHERWISE) *ARISING IN ANY WAY OUT OF THE USE OF *THIS SOFTWARE, EVEN IF ADVISED OF THE *POSSIBILITY OF SUCH DAMAGE.

Hak Cipta, dll. (sambungan)

(9) Hans-Peter Nilsson

Copyright (C) 2001 Hans-Peter Nilsson

Hak Cipta, dll. (sambungan)

Hak Cipta, dll. (sambungan)
