HASZNÁLATI ÚTMUTATÓ T 121 Kärcher

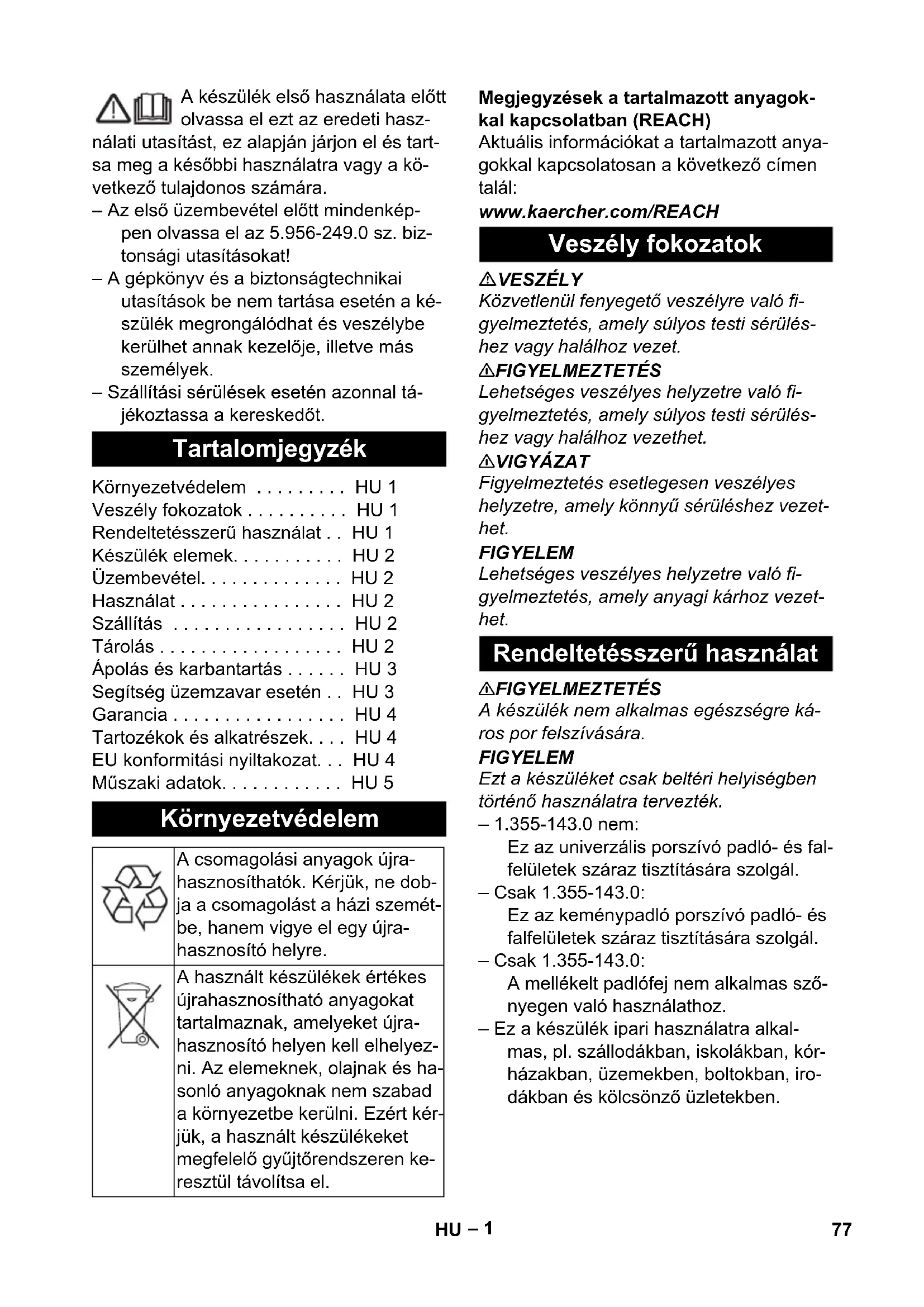

EU 6.650-622.0 12 м GB 6.650-641.0 12 м CH 6.650-638.0 12 м 76 RU– 1 A készülék első használata előtt olvassa el ezt az eredeti hasz- nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára. – Az első üzembevétel előtt mindenkép- pen olvassa el az 5.956-249.0 sz. biz- tonsági utasításokat! – A gépkönyv és a biztonságtechnikai utasítások be nem tartása esetén a ké- szülék megrongálódhat és veszélybe kerülhet annak kezelője, illetve más személyek. – Szállítási sérülések esetén azonnal tá- jékoztassa a kereskedőt. Megjegyzések a tartalmazott anyagok- kal kapcsolatban (REACH) Aktuális információkat a tartalmazott anya- gokkal kapcsolatosan a következő címen talál: www.kaercher.com/REACH VESZÉLY Közvetlenül fenyegető veszélyre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezet. 몇 FIGYELMEZTETÉS Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely súlyos testi sérülés- hez vagy halálhoz vezethet. 몇 VIGYÁZAT Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezet- het. FIGYELEM Lehetséges veszélyes helyzetre való fi- gyelmeztetés, amely anyagi kárhoz vezet- het. 몇 FIGYELMEZTETÉS A készülék nem alkalmas egészségre ká- ros por felszívására. FIGYELEM Ezt a készüléket csak beltéri helyiségben történő használatra tervezték. – 1.355-143.0 nem: Ez az univerzális porszívó padló- és fal- felületek száraz tisztítására szolgál. – Csak 1.355-143.0: Ez az keménypadló porszívó padló- és falfelületek száraz tisztítására szolgál. – Csak 1.355-143.0: A mellékelt padlófej nem alkalmas sző- nyegen való használathoz. – Ez a készülék ipari használatra alkal- mas, pl. szállodákban, iskolákban, kór- házakban, üzemekben, boltokban, iro- dákban és kölcsönző üzletekben. Tartalomjegyzék Környezetvédelem . . . . . . . . . HU 1 Veszély fokozatok . . . . . . . . . . HU 1 Rendeltetésszerű használat . . HU 1 Készülék elemek. . . . . . . . . . . HU 2 Üzembevétel. . . . . . . . . . . . . . HU 2 Használat . . . . . . . . . . . . . . . . HU 2 Szállítás . . . . . . . . . . . . . . . . . HU 2 Tárolás . . . . . . . . . . . . . . . . . . HU 2 Ápolás és karbantartás . . . . . . HU 3 Segítség üzemzavar esetén . . HU 3 Garancia . . . . . . . . . . . . . . . . . HU 4 Tartozékok és alkatrészek. . . . HU 4 EU konformitási nyiltakozat. . . HU 4 Műszaki adatok. . . . . . . . . . . . HU 5 Környezetvédelem A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre. A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újra- hasznosító helyen kell elhelyez- ni. Az elemeknek, olajnak és ha- sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kér- jük, a használt készülékeket megfelelő gyűjtőrendszeren ke- resztül távolítsa el. Veszély fokozatok Rendeltetésszerű használat 77HU– 2 1 Textil porzsák 2 Szívótámasztékok 3 Szívótömlő 4 Típustábla 5 Kábel tartó 6 Fogantyú 7 Hálózati kábel 8 Szívófej 9 Szívófej zárja 10 Kormánygörgő 11 Hulladéktartály 12 Dugalj az elektromos szívókeféhez 13 Főkapcsoló 14 Kemény felület/szőnyegpadló átkap- csoló (felszereléstől függően) 15 Padló szórófej 16 Szívócső 17 Hálózati csatlakozódugó rögzítése 18 A padlószívófej befogója 19 A fedél retesze 20 Borítás 21 Szűrőház 22 Használtlevegő szűrő 23 Szíváserősség szabályozója (fokozat- mentes) 24 Könyökcső 25 Fő szűrőkosár 26 Motorvédő szűrő – A tisztítási folyamat kezelő elemei sár- gák. – A karbantartás és szerviz kezelő elemei világos szürkék. Kontroll, hogy a fő szűrőkosár a készü- lékbe be van-e helyezve. 1 Üzem textil porzsákkal vagy papír por- zsákkal (különleges tartozék) 2 Porzsák nélküli üzem Oldja ki és vegye le szívófejet. Vegye ki a fő szűrőkosarat. A textil porzsákot vagy a papír porzsá- kot (különleges tartozék) felhelyezni. Helyezze be a fő szűrőkosarat. Helyezze vissza és biztosítsa a szívófe- jet. Dugja be a hálózati csatlakozót. A készüléket a főkapcsolón keresztül bekapcsolni. A szívófej átkapcsolóját kemény felület- re vagy szőnyegpadlóra állítani. A szívóerőt a szívásszabályozón ke- resztül beállítani (fokozatmentes). Tisztítás elvégzése. A készüléket a főkapcsolón keresztül kikapcsolni. Húzza ki a hálózati dugót. Ürítse ki a tartályt. A készüléket kívül-belül porszívóval és nedves ronggyal kell megtisztítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát. Járművel történő szállítás esetén a ké- szüléket az adott irányelveknek megfe- lelően kell csúszás és borulás ellen biz- tosítani. 몇 VIGYÁZAT Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni. Készülék elemek Szín megjelölés Üzembevétel Üzem típusok Szűrőtasak behelyezése Használat A készülék bekapcsolása Tisztítási üzemmód A készülék kikapcsolása Minden üzem után Szállítás Tárolás 78 HU– 3 VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. A fő szűrőkosarat (mosható) szükség esetén folyóvíz alatt tisztítani. FIGYELEM Sérülésveszély! A fő szűrőkosarat soha ne helyezze be nedvesen. Használtlevegő szűrő: évente 1x cserél-

Oldja ki és vegye le a borítást. Vegye ki a szűrőházat. Vegye ki a távozó levegő szűrőt a szű- rőházból. Helyezze be az új távozó levegő szűrőt a szűrőházba. Helyezze be a szűrőházat. Helyezze fel a borítást és zárja le. Oldja ki és vegye le szívófejet. Vegye ki a motorvédő szűrőjét. Az új motorvédő szűrőt behelyezni. Helyezze vissza és biztosítsa a szívófe- jet. Csak T 12/1 eco!efficiency: Ábra VESZÉLY A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót. – A motor hővédő eleme működésbe lé- pett. A textil porzsákot vagy a papír porzsá- kot (különleges tartozék) kicserélni. Motorvédő szűrőt kicserélni. Távozó levegő szűrőt cserélni. Ellenőrizze az összes alkatrészt, hogy nem dugultak-e el. Újra bekapcsolás a motorturbina kihűlése után kb. 30-40 perc múlva. A dugaljat és az áramellátás biztosíté- kát ellenőrizni. A készülék hálózati kábelét és hálózati csatlakozóját ellenőrizni. Kapcsolja be a készüléket. Távolítsa el a dugulásokat a szívófejből, a szívócsőből, vagy a szívótömlőből. A textil porzsákot vagy a papír porzsá- kot (különleges tartozék) kicserélni. A fő szűrőkosarat folyóvíz alatt megtisz- títani. A szívófejet helyesen felhelyezni/lezár- ni. Cserélje ki a hibás szívótömlőt. Motorvédő szűrőt kicserélni. A textil porzsákot vagy a papír porzsá- kot (különleges tartozék) kicserélni. Ellenőrizze a textil porzsák vagy papír porzsák (különleges tartozék) helyes il- leszkedését. A szívófejet helyesen felhelyezni/lezár- ni. Helyezze be a nem rongálódott fő szű- rőkosarat. Helyezze be megfelelően a motorvédő szűrőt. Ha a hibát nem lehet elhárítani, akkor a készüléket a szervizzel kell ellenőriztet- ni. Ápolás és karbantartás Fő szűrőkosár tisztítása Használtlevegő szűrő cseréje Motorvédő szűrő cseréje Hálózati kábel cseréje Segítség üzemzavar esetén Készülék üzemelés alatt lekapcsol A szívóturbina nem megy Szívóerő alábbhagy Porszívózásnál por áramlik ki Szerviz 79HU– 4 Minden országban az illetékes forgalma- zónk által kiadott garancia feltételek érvé- nyesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költség- mentesen elhárítjuk, amennyiben anyag- vagy gyártási hiba az oka. Garanciális eset- ben kérjük, forduljon a vásárlást igazoló bi- zonylattal kereskedőjéhez vagy a legköze- lebbi hivatalos szakszervizhez. Kizárólag eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon, mivel ezek szavatolják a készülék biztonságos és za- varmentes üzemét. A tartozékokkal és pótalkatrészekkel kap- csolatos információkat a www.kaercher.com oldalon olvashatja. Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba ho- zott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész- ségügyi követelményeinek. A gép jóváha- gyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyaror- szágon (HU) harmonizált szabványoknak. 5.957-594 Alulírottak az ügyvezetés megbízásából és felhatalmazásával lépnek fel. A dokumentációért felelős személy: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2017/01/01 Garancia Tartozékok és alkatrészek EU konformitási nyiltakozat Termék: Száraz porszívó Típus: 1.355-xxx Vonatkozó európai közösségi irányelvek: 2006/42/EK (+2009/127/EK) 2014/30/EU 2011/65/ЕU 2009/125/EG Alkalmazott harmonizált szabványok: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Alkalmazott összehangolt normák:

Alkalmazott rendszabályok 666/2013 Chief Executive Officer Head of Approbation 80 HU– 5 Műszaki adatok T 12/1 T 12/1 1.355-143.0 T 12/1 eco! efficiency Hálózati feszültség V 220-240 220-240 220-240 Frekvencia Hz 1~ 50-60 1~ 50-60 1~ 50-60 Tartály űrtartalom l 12 12 12 Légmennyiség (max.) l/s 53 53 46 Nyomáshiány (max.) kPa (mbar) 24,0 (240) 24,0 (240) 18,5 (185) Az elektromos szívókefe teljesít- mény felvétele (max.) W 250 250 250 Védelmi osztály II II II Szívótömlő csatlakozása (C-DN/C- ID) mm 35 35 35 hosszúság x szélesség x magasság mm 410 x 315 x

Tipikus üzemi súly kg 6,4 6,4 6,4 Környezeti hőmérséklet (max.) °C +40 +40 +40 Az EN 60335-2-69 szerint megállapított értékek Hangnyomás szint L

dB(A)626260 Bizonytalanság K

dB(A) 1 1 1 Kéz-kar vibrációs kibocsátási érték m/s

0,2 0,2 0,2 666/2013 szerinti öko kialakítás Energiahatékonysági osztály -- B A+ A+ Indikatív éves energiafogyasztás kWh/év 31,4 21,2 18,5 Szőnyegtisztítási osztály -- D -- C Keménypadló tisztítási osztály -- C D C Por-emissziós osztály -- D D D Zajteljesítmény szint L

dB(A)757573 Névleges teljesítményfelvétel W 800 800 500 Hálózati ká- bel T 12/1 H05VV-F 2x1,0 mm

Alkatrész szám Kábelhos- szúság EU 6.650-636.0 12 m GB 6.650-637.0 12 m CH 6.650-638.0 12 m Hálózati ká- bel T 12/1 eco! efficiency H05VV-F 2x1,0 mm
