HASZNÁLATI ÚTMUTATÓ Big Wheeler 534.1 R ES Güde

Az eredeti használati utasítás fordítása Benzines fűnyíró

HU HU A minőség biztosítása érdekében minden gép próbaüzemen esik át, amikor is motorolajjal töltik fel. Szállítás előtt az olaj ismét leeresz- tésre kerül, a mérőpálcán azonban motorolaj maradványok marad- hatnak. Kérjük, hogy ellenőrizze le az olaj állapotát, és ismét töltsön a gépbe motorolajat.

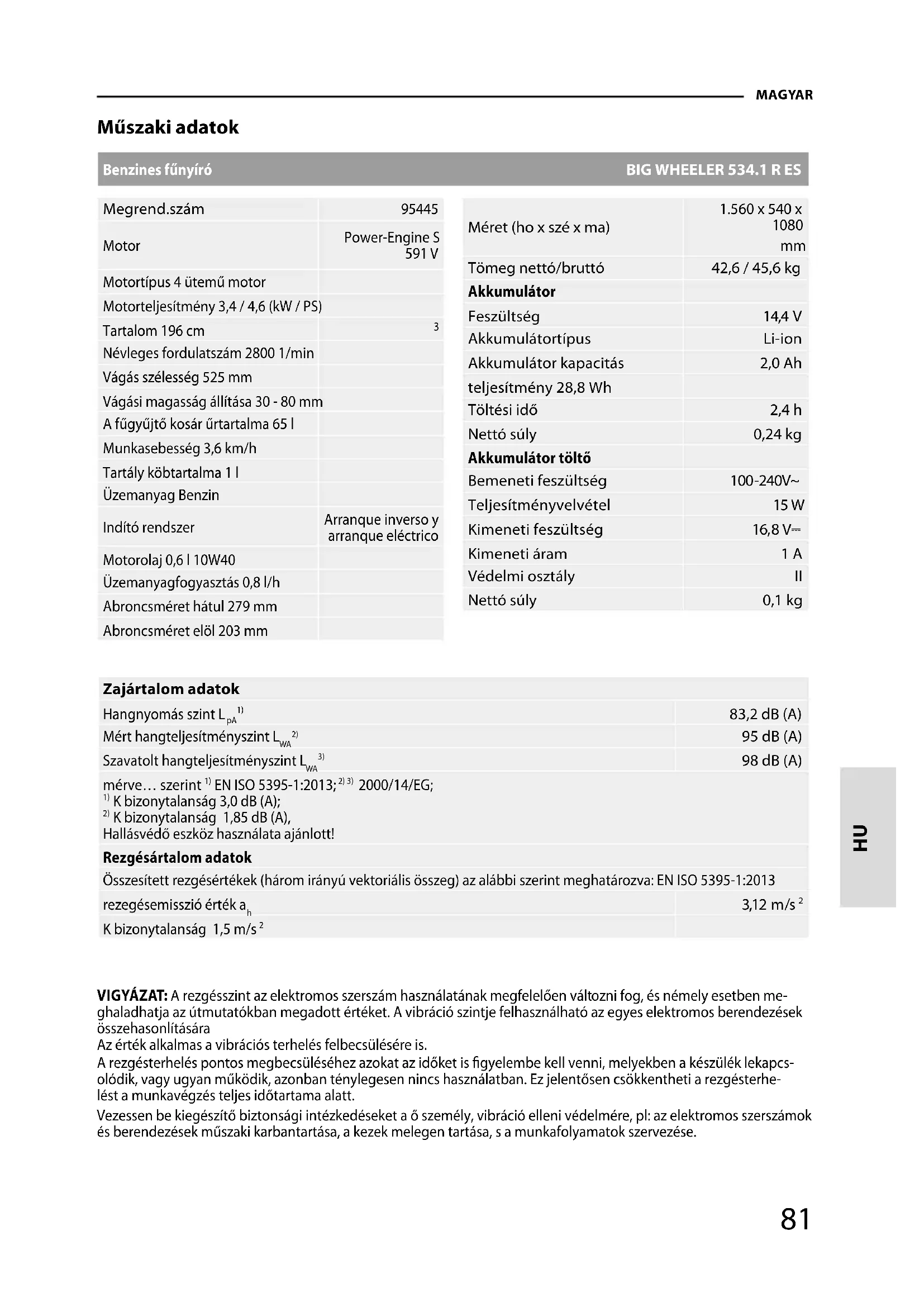

Műszaki adatok Benzines fűnyíró

Motor Power-Engine S 591 V Motortípus 4 ütemű motor Motorteljesítmény 3,4 / 4,6 (kW / PS) Tartalom 196 cm

Névleges fordulatszám 2800 1/min Vágás szélesség 525 mm Vágási magasság állítása 30 - 80 mm A fűgyűjtő kosár űrtartalma 65 l Munkasebesség 3,6 km/h Tartály köbtartalma 1 l Üzemanyag Benzin Indító rendszer Arranque inverso y arranque eléctrico Motorolaj 0,6 l 10W40 Üzemanyagfogyasztás 0,8 l/h Abroncsméret hátul 279 mm Abroncsméret elöl 203 mm Méret (ho x szé x ma)

Tömeg nettó/bruttó 42,6 / 45,6 kg Akkumulátor Feszültség 14,4 V Akkumulátortípus Li-ion Akkumulátor kapacitás 2,0 Ah teljesítmény 28,8 Wh Töltési idő 2,4 h Nettó súly 0,24 kg Akkumulátor töltő Bemeneti feszültség 100-240V~ Teljesítményvelvétel 15 W Kimeneti feszültség 16,8 V⎓ Kimeneti áram 1 A Védelmi osztály II Nettó súly 0,1 kg VIGYÁZAT: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben me- ghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A rezgésterhelés pontos megbecsüléséhez azokat az időket is gyelembe kell venni, melyekben a készülék lekapcs- olódik, vagy ugyan működik, azonban ténylegesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhe- lést a munkavégzés teljes időtartama alatt. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szerszámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése. MAGYAR Zajártalom adatok Hangnyomás szint L

83,2 dB (A) Mért hangteljesítményszint L

95 dB (A) Szavatolt hangteljesítményszint L

98 dB (A) mérve… szerint

K bizonytalanság 3,0 dB (A);

K bizonytalanság 1,85 dB (A), Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Összesített rezgésértékek (három irányú vektoriális összeg) az alábbi szerint meghatározva: EN ISO 5395-1:2013 rezegésemisszió érték a

K bizonytalanság 1,5 m/s

Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szervizszol- gálathoz. Rendeltetésszerű használat A fűnyíró legfeljebb 20°-os lejtésszög mellett házi- és hobbikertekben gyep- és fűfelületek vágására szolgál. A készüléket kizárólag az alábbiakban leírtaknak meg- felelően szabad használni.Ebben az utasításban foglalt általánosan érvényes előírások mellőzése következtében beállt károkért a gyártó nem felelős A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben A fűnyírót tilos bokrok, élő sövények és bozótok nyírására, tetőkön, vagy balkonon elhelyezett virágládákban lévő kúszó virágok nyírására és mulcsolására használni. Továbbá, tilos a fűnyírót fa és élő sövényekről levágott faanyag őrlésére mulcsolás céljából, s a talaj egyenlőtlensé- geinek kisimítására használni. Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. A készüléket nem korlátozott zikai, érzékszervi vagy szellemi képességekkel rendelkező, ill. tapasztalattal és/ vagy ismeretekkel nem rendelkező személyek (beleértve a gyermekeket is) általi használatra tervezték, hacsak nem azok egy a biztonságukért illetékes személy felügyelete alatt állnak, vagy utasításokat kaptak e személytől a készülék kezelésére vonatkozóan. Szakképesítés: A gép használatához, szakemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 16 éven felü- liszemélyek dolgozhatnak. Kivételt képez a atalkorú- akfoglalkoztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. A helyi előírások meghatározhatják a kezelő személy minimális életkorát. Képzés: A gép használatához elegendő szakember felvi- lágosításaresp. a használati utasítással való megismerke- dés. Speciálisképzés nem szükséges. Viselkedés kényszerhelyzetben Sérülésveszély! Kezeit és lábait ne tegye a gép forgó alkatrészei közelébe! Tartsa be a fűszóró garattól a megfelelő távolságot! Égési sérülések veszélye! A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg!Ne fogja meg a forró alkatrészeket, pl. a motort és a hangtompítót. Igyekezzen a balesetnek megfelelően elsősegélyt nyújta- ni,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további baleset- től.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye szerint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

Szimbólumok Figyelem! A sérülésveszély csökkentése érdekében a felhasználónak el kell olvasnia a használati utasítást Viseljen hallásvédő eszközt. Viseljen védőszemüveget. Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral! Gyorsan Lassan A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát. Vigyázz! Elhajított tárgyak!

Ellenőrizze az olajszintet, szükség szerint töltsön utána.

Töltse meg a benzintartályt.

Ha a motor meleg, akkor 3-szor nyomja meg a szívatót. Ha a motor hideg, akkor 6-szor nyomja meg a szívatót. MULCHEN Mulcsozás SAMMELN Gyűjtés MÄHEN Nyírás AUSWERFEN Kidobás Vigyázat, forró felület! Vigyázz! Magas feszültség!! Vigyázat, éles kések! A kések a kikapcs- olást követően egy ideig még forognak. A közelben álló személyeket tartsa bizton- ságos távolságban (legalább 5 m). A gépen végzendő munkák előtt kapcsolja ki a motort. Tilos a dohányzás és nyilt láng használata A gyerekeket tartsa a géptől távol! A készüléket szárazon és fagymentesen tárolja.

Szavatolt hangteljesítményszint L

Nedvességtől óvni kell. A csomagolást felállított helyzetben tartsa Különleges Biztonsági Tudnivalók Vigyázat Olvassa el az összes biztonsági utasítást és rendel- kezést. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az eszköz használata során gyermekeket és más sze- mélyeket, valamint állatokat tartson távol. A minimális biztonsági távolság 5 m. Viseljen személyi védőfelszerelést. Noste vhodný pracovní oděv, jako pevnou obuv s protis- kluzovou podrážkou, robustní dlouhé kalhoty, rukavice, ochranné brýle a ochranu sluchu! Viseljen védőkesztyűt, ha szükséges. Kizárólag nappali világosságban, vagy megfelelő megvi- lágítás mellett szabad a géppel dolgozni. A készülékeket a használat előtt gondos ellenőrzés alá kell vetni. Kizárólag kifogástalan állapotú készülékekkel végezzen munkát. Amennyiben olyan hibát fedezne fel a készüléken, amely veszélyt jelenthet a kezelő számára, akkor csak azt követően működtesse a készüléket, miu- tán elhárította a hibát. A kaszálandó területet munka előtt gondosan vizsgálja át, stávolítson el minden olyan tárgyat, amit a fűnyíró elhajíthatna. Munka közben mindig gyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos ké- ziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja MAGYAR84

a berendezést. Bekapcsolt állapotban soha ne nyúljon be a gép burkolata alá. Tartsa be a fűszóró garattól a megfelelő távolságot! A töltők kizárólag az alábbi cserélhető akkuk töltésére alkalmasak: Az üzemanyag nagy mértékben tűzveszélyes. A benzint kizárólag e célnak megfelelő edényben szabad tárolni. Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigaretta. Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzema- nyagot tölteni a gépbe, ha a motor forró. Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog. Az első üzembe helyezés előtt a motort feltétlenül fel kell tölteni motorolajjal. Minden üzembe helyezés előtt ellenőrizze az olajszintet. Szükség esetén töltsön utána motorolajat. Fennáll a mérgezés! A kipufogógázok, az üzemanyagok és a kenőanya- gok mérgezők. A kipufogógázok belégzése halálos lehet! A gépet kinti környezetben használja. Tilos a haszná- lata zárt, vagy rosszúl szellőztethető térségekben Ne használja a gépet zárt térben, ahol szénmonoxid koncentrálódhat. A használat előtt végezzen szemrevételezéses ellenőr- zést annak megállapítására, hogy a készülék – külö- nösképpen a vágószerkezet, a kötőelemek és az egész vágóegység – nem sérült-e. A fűnyíró csak akkor működtethető, ha a kidobónyílásra a teljes fűgyűjtő szerkezet vagy az önzáró leválasztó védőberendezés fel van helyezve. Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyen futnak-e. Minden üzembe helyezés előtt ellenőrizze az indítási reteszelés és a nyomókapcsoló rendeltetésszerű működését. Szigorúan tilos a gépre felszerelt védőberende- zéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni. Szigorúan tilos minden leplombált eszköz megbontása a motorfordulatszám módosítása/ elállítása érdekében. Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki. A motort kizárólag az esetben kapcsolhatja be, ha kezei és a lábai a géptől biztonságos távolságban vannak. Startolásnál tilos a fűnyíró gépet oldalra dönteni. Tilos a motor startolása az esetben, ha a kezelő személy a fűszóró garat előtt áll. Ügyeljen a biztonságos testtartásra, különösen lejtős terepen. Tilos a géppel meredek lejtőkön dolgozni. Különösen óvatos legyen irányváltoztatáskor! Lejtőkön, árokban, gátakon, szeméttárolók stb. közelé- ben veszélyes füvet nyírni. Ne becsülje túl önmagát. Kerülje el a normálistól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Óvatosan hátráljon, felbukás veszélye! A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat. A rossz meg- világítás/látási viszonyok jelentős biztonsági kockázatot jelentenek. Ne használja a kisgépet rossz időben, különösen ne közelgő vihar esetén. Lehetőség szerint ne használja a terméket nedves füvön. Járjon! Soha ne fusson! Különösen óvatosnak kell lennie, ha a fűnyíró gépet megfordítja, vagy ha saját maga felé húzza. Az esetben, ha a fűnyíró gépet ledönti (pl. szállítás közben), vagy felemeli, hogy áthaladhasson a fű nélküli területen, vagy a fűnyíró gépet arra a területre viszi, ahol füvet fog vele nyírni, vagy már eltávozik onnan, a késeket mindig kapcsolja ki, s várjon, hogy megálljanak. Az esetben, ha idegen tárgyakba ütközik, vagy a gép vibrálni kezd, azonnal kapcsolja ki és távolítsa el a gyújtógyertya dugaszát. Ellenőrizze, nincs-e a gép meg- rongálódva, szükség esetén a hibákat távolítsa el. A munka befejezését követően azonnal kapcsolja ki a gépet. Működés közben soha ne vegye le a gyűjtőzsákot. A gyűjtőzsák felhelyezése és levétele előtt mindig kapcs- olja ki a gépet. A kikapcsolást követően ne helyezze azonnal a gépet zárt helyiségbe, hanem várjon, míg teljesen kihűl. MAGYAR85 Soha ne raktározza el a készüléket úgy, hogy a tartályában benzin van, olyan épületben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek. Hosszabb idei tárolás esetén feltétlenül ürítse ki a benzintartályt! A hibás kipufogócsövet feltétlenül cserélje ki. Tilos megváltoztatni a motor reguláris beállítását , vagy a motort túltekerni! Karbantartás A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei megállnak, s a berendezés teljesen kihűl! A gépet, elsősorban a tartályt és a motort, mindig tartsa tisztán! A fűszóró garatot és a burkolatot rendszeresen tisztítsa! A szárcsõ túlhevülésének elkerülése érdekében rends- zeresen távolítson el minden fûés gazmaradványt. A fûilletve a gazmaradványok a védõpajzs alatt egymásba akadnak, ami megakadályozza, hogy a szárcsõ elegendõ hûtést kapjon. A maradványokat csavarhúzóval vagy hasonlóval óvatosan távolítsa el. A tűzveszélyt úgy csökkentheti a lehető legkisebbre, ha a hengerbordákat gyakran kitisztítja sűrített levegővel, és a hangtompító környékéről kiszabadítja az ágak, levelek vagy mások maradékait. A tûzveszély alacsonyan tartása érdekében a motort és a kipufogót szabadon kell tartani fûtõl, lombtól és a túlzott mennyiségû kenõzsírtól. A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre! Rendszeresen ellenőrizze a fűgyűjtő kosarat kopás és elavulás szempontjából! Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag illetékes szakemberek végezhetik Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Azokat az alkatrészeket, amelyek cseréje nincs leírva, csak a gyártónál cseréltesse ki! Nem eredeti pótalkatrészek használata nem megengedett. Nem eredeti pótalkatrészek használata esetén nem tudjuk garantálni a rendeltetésszerű működést. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbantartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Jótállás A jótállás kizárólag az anyagi, vagy gyártási hibákból er- edő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyak- kal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökrá- ciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikál- hassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Annak érdekében, hogy mindig kéznél legyenek ezek az adatok, kérjük, lent töltse ki őket. Gyártási szám: Megrendelési szám Gyártási év:

Gépszemle és karbantartási terv A karbantartási terv be nem tartása a motor károsodásához vezethet! Rendszeres karbantartási idő- közök Minden üzembe- helyezés előtt 1 havonta 3 Hóna- ponként 6 Hóna- ponként 12 Hóna- ponként 24 Hóna- ponként

Munkaórák Motorolaj (10W-40) Ellenőrzés

Levegőszűrő Ellenőrzés

Gyújtógyer- tya kulcs Ellenőrzés Tisztítsa ki
